ZK-RY-10 - Tente Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîte studio d'éclairage LED pliable (tente de studio)
Marque	Vevor
Modèle	ZK-RY-10
Alimentation	AC 110-240 V, 50/60 Hz
Puissance	2-80 W réglable
Température de couleur	5600 K
Indice de rendu des couleurs (CRI)	≥95
Éclairement	50-10000 Lux
Dimensions de la cabine (approx.)	100 × 100 × 100 cm
Matériau du cadre	Tubes métalliques avec connecteurs en plastique
Tissu de la tente	Intérieur argenté, extérieur noir
Nombre de panneaux LED	2
Variateur de luminosité	Oui, rotatif (sens horaire pour augmenter)
Fond de couleur inclus	3 toiles (couleurs variées)
Ouverture pour câble	Oui, côté supérieur droit
Conformité	FCC Part 15, directive européenne 2012/19/CE
Utilisation recommandée	Photographie de produits, studio portable
Accessoires inclus	Cadre (12 tubes, 8 coins), tente, 2 panneaux LED, adaptateur, 3 fonds
Sécurité	Ne pas regarder directement les LED ; utiliser exclusivement l'adaptateur d'origine
Entretien	Nettoyer avec un chiffon doux et sec ; éviter l'humidité

FOIRE AUX QUESTIONS - ZK-RY-10 Vevor

Comment assembler le cadre de la boîte studio ?

Insérez les 12 tubes de cadre (F) dans les 8 pièces de coin (C) comme indiqué sur la figure 1. Assurez-vous que les tubes sont complètement enfoncés dans les coins pour que la tente s'adapte correctement. Le cadre doit former un cube.

Comment installer les panneaux LED ?

Utilisez deux pièces en forme de T (J) pour clipser chaque panneau LED (D) sur le tube du cadre (F) à l'emplacement souhaité. Faites passer le cordon d'alimentation à travers le trou prévu sur le côté supérieur droit de la tente, puis connectez les panneaux à l'alimentation (E). Assurez-vous que les connecteurs sont bien enfoncés.

Comment régler la luminosité des LED ?

La luminosité se règle avec le variateur rotatif sur le cordon d'alimentation. Tournez dans le sens des aiguilles d'une montre pour augmenter la luminosité (jusqu'à 80 W) et dans le sens inverse pour diminuer ou éteindre. Ne regardez pas directement les LED lorsqu'elles sont allumées.

Que faire si la lumière vacille ?

Les causes possibles sont : un adaptateur non d'origine, une température ambiante trop élevée (protection thermique), une humidité excessive ou un problème d'adaptateur. Vérifiez que vous utilisez l'adaptateur fourni et que l'environnement est dans les limites de fonctionnement.

Que faire si la lumière est faible ?

Assurez-vous que le variateur est tourné à au moins 80 % de sa course. Vérifiez que l'adaptateur est celui d'origine et qu'il n'y a pas d'autres sources lumineuses à proximité qui pourraient interférer. Si le problème persiste, l'adaptateur peut être défectueux.

Quelle alimentation dois-je utiliser ?

Utilisez exclusivement l'adaptateur secteur fourni par le fabricant. L'utilisation d'un adaptateur non d'origine peut endommager les LED et provoquer un incendie. L'adaptateur accepte une entrée de 110-240 V, 50/60 Hz.

Comment nettoyer la tente du studio ?

Nettoyez la tente avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou d'eau. Si nécessaire, vous pouvez dépoussiérer délicatement. Rangez la tente dans son sac lorsqu'elle n'est pas utilisée pour éviter la poussière.

Puis-je utiliser d'autres fonds que ceux fournis ?

Oui, vous pouvez utiliser d'autres tissus ou papiers comme fond, à condition qu'ils soient fixés sous les tubes du cadre. Les fonds fournis sont fixés par Velcro et peuvent être remplacés facilement.

La boîte studio est-elle pliable pour le transport ?

Oui, le cadre se démonte et la tente se plie. Rangez le tout dans le sac fourni. Les panneaux LED doivent être retirés et emballés séparément. L'ensemble est compact et facile à transporter.

Quelle est la température de couleur des LED ?

La température de couleur est de 5600 K, ce qui correspond à la lumière naturelle du jour. L'indice de rendu des couleurs (CRI) est d'au moins 95, garantissant une restitution fidèle des couleurs de vos sujets.

MODE D'EMPLOI ZK-RY-10 Vevor

Assistance technique et certificat de garantie

électronique www.vevor.com/support

Boîte de studio d'éclairage annulaire LED pliable

MANUEL DE L'UTILISATEUR

MODÈLE : ZK-RY-10

Nous continuons de nous engager à vous fournir des outils à des prix compétitifs.

"Économisez la moitié", "Moitié prix" ou toute autre expression similaire que nous utilisons ne représente qu'une estimation des économies dont vous pourriez bénéficier en achetant certains outils chez nous par rapport aux grandes marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils proposés. par nous.

Nous vous rappelons de bien vouloir vérifier attentivement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

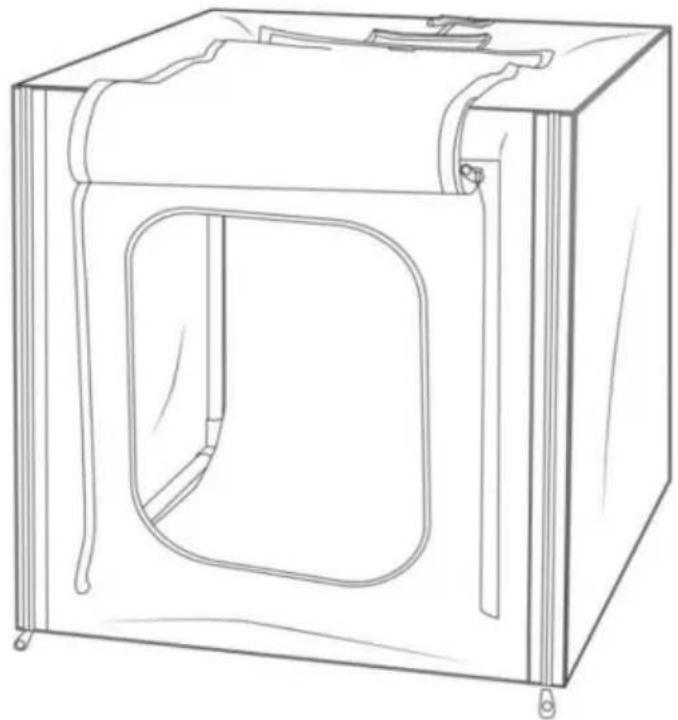

Anneau LED pliable

Coffret studio lumière

MODÈLE:ZK-RY-10

(L'image est uniquement à titre de référence, veuillez vous référer à l'objet réel)

BESOIN D'AIDE? CONTACTEZ-NOUS!

Vous avez des questions sur les produits ? Besoin d'une assistance technique ? N'hésitez pas à nous

contacter : Support technique et certificat de garantie électronique www.vevor.com/support

Il s'agit des instructions originales, veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve une interprétation claire de notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous pardonner que nous ne vous informerons plus s'il y a des mises à jour technologiques ou logicielles sur notre produit.

	Avertissement : Pour réduire le risque de blessure, l'utilisateur doit lire attentivement le manuel d'instructions.
	Cet appareil est conforme à la partie 15 des règles FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) Cet appareil ne doit pas provoquer d'interférences nuisibles et (2) cet appareil doit accepter toute interférence reçue, y compris les interférences susceptibles de provoquer un fonctionnement indésirable.
	Ce produit est soumis aux dispositions de la directive européenne 2012/19/CE. Le symbole représentant une poubelle barrée indique que le produit nécessite une collecte sélective des déchets dans l'Union européenne. Ceci s'applique au produit et à tous les accessoires marqués de ce symbole. Les produits marqués comme tels ne peuvent pas être jetés avec les ordures ménagères normales, mais doivent être déposés dans un point de collecte pour le recyclage des appareils électriques et électroniques.

Merci beaucoup d'avoir choisi Studio Box. Veuillez lire ce manuel avant d'utiliser le produit car il peut contenir des informations que vous ne connaissez pas. Si vous avez des questions, n'hésitez pas à nous envoyer un e-mail via amazone.

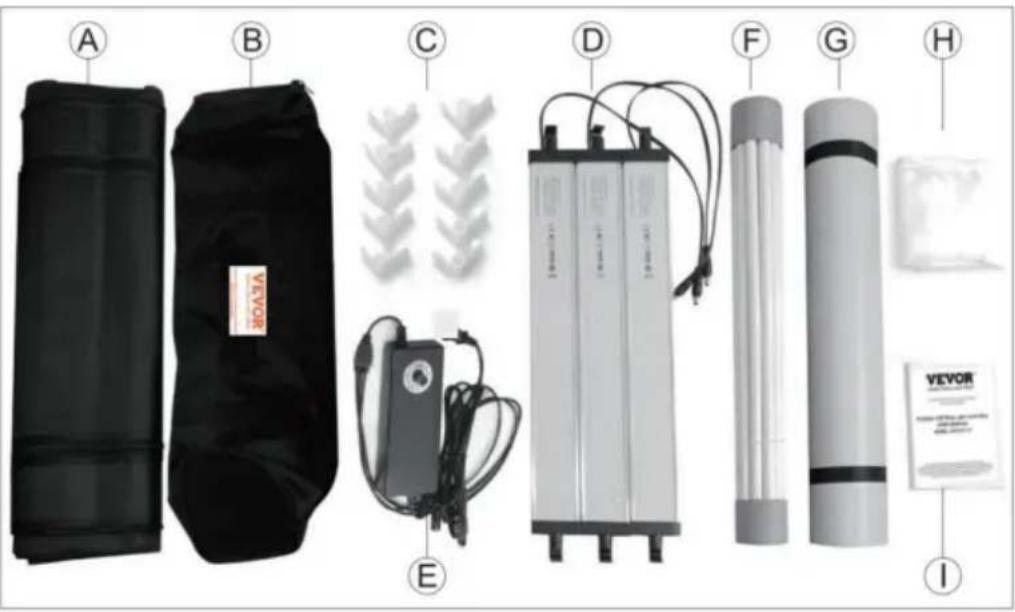

LISTE DES COLIS

A. Assemblage du cadre :

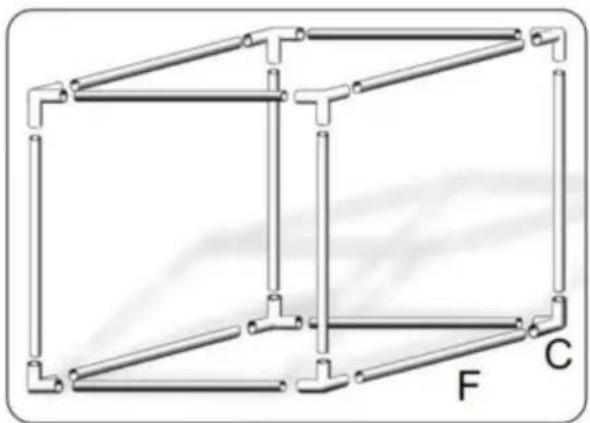

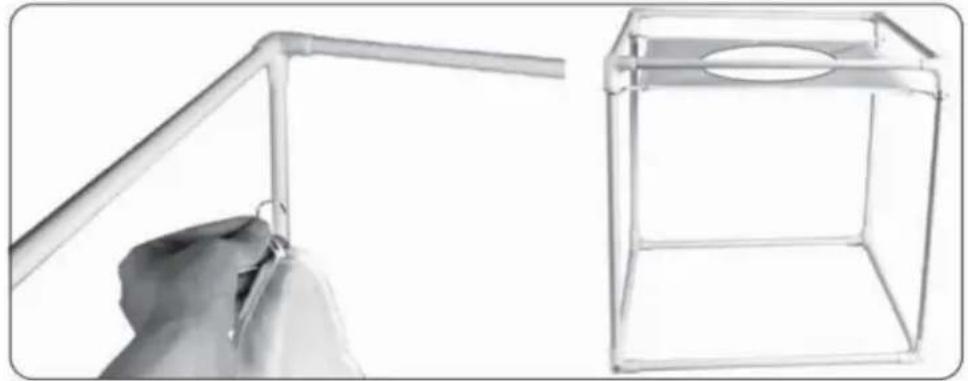

(1) Utilisez 12 tubes de cadre (F) et 8 pièces de coin (C) comme indiqué sur la figure 1 pour assembler la boîte de studio.

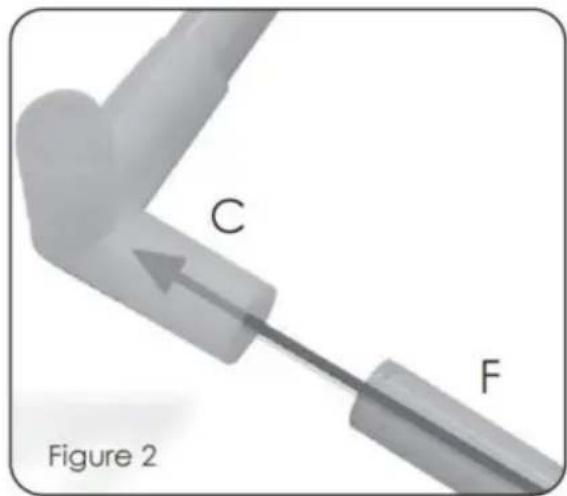

(2) Assurez-vous que tous les tubes du cadre sont complètement insérés dans le coin. pièces car cela sera essentiel pour que la tente du studio s'adapte correctement au cadre. Voir la figure 2.

Remarque : F doit être installé dans la partie la plus intérieure du C. Si l'installation n'est pas en place, la tente ne rentrera pas dans le support lors de l'assemblage.

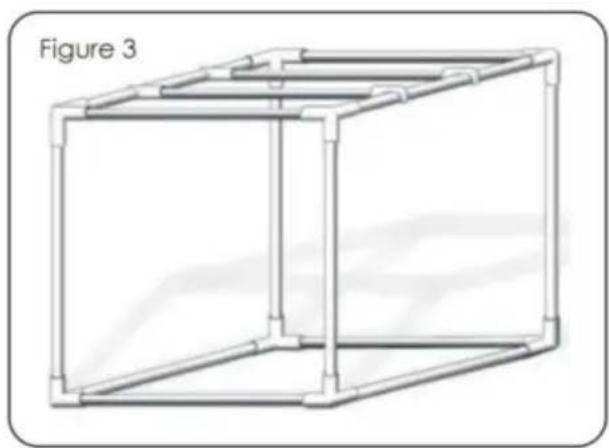

(3) Lorsque le cadre est terminé, il devrait ressembler à la figure 3. Il est maintenant prêt à être recouvert de la tente.

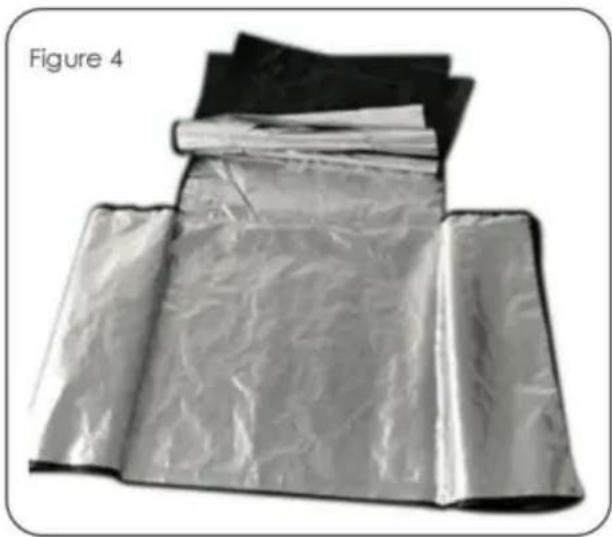

(1) Sortez la tente du sac et étalez-la, vous pourrez alors clairement voir et distinguer l'avant et l'arrière, la gauche et la droite, ainsi que les parties supérieure et inférieure de la tente. Mais je dois vous le rappeler : l'intérieur est argenté, l'extérieur est noir. (voir Figure 4).

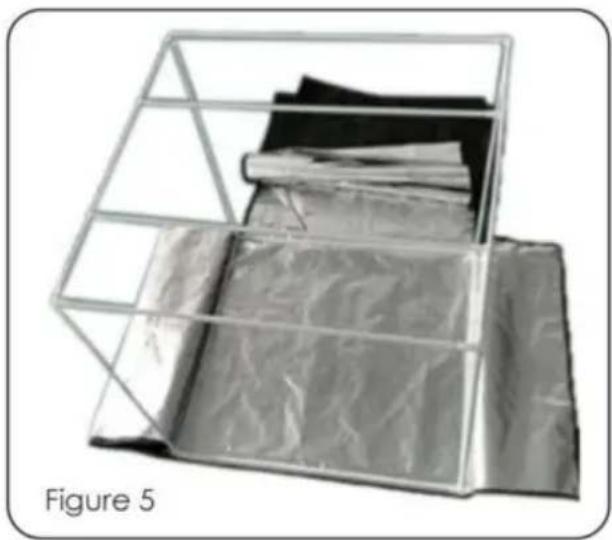

(2) Distinguez la direction du support et placez-le au milieu de la toile de tente (figure 3). Notez que le support doit être coincé au bon endroit, sinon la fermeture éclair ne sera pas tirée. (comme le montre la figure 5 ci-dessous).

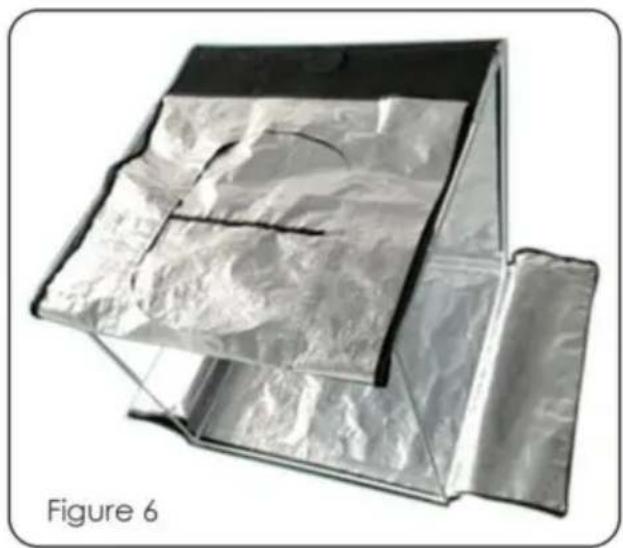

(3)Posez le matériau uniformément et à plat sur les supports (Figure 6).

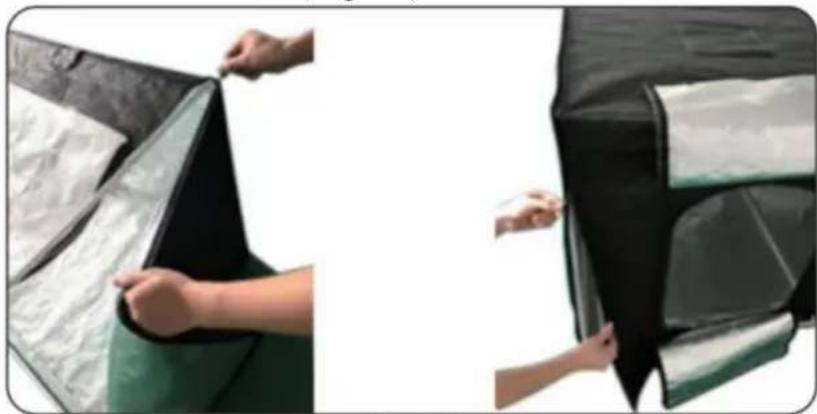

(4) Connectez toutes les surfaces de la tente via une fermeture éclair. La fermeture éclair doit être séparée des côtés gauche et droit, tirez complètement la fermeture éclair depuis le bas du dos (Fig. 7).

C. Assemblage du panneau lumineux LED.

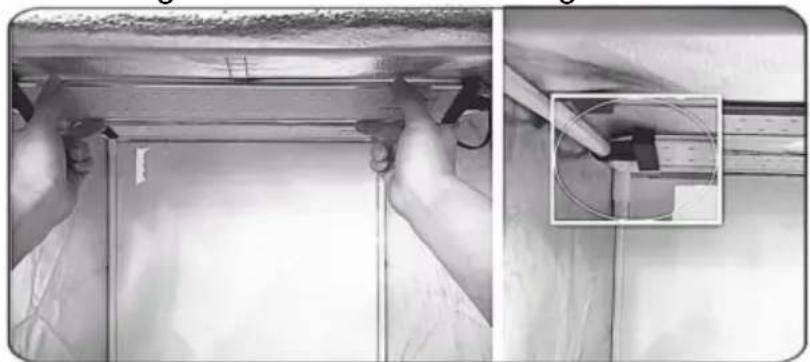

(1) Utilisez deux pièces en forme de T (J) séparément pour les clipser sur la pièce (D), puis fixez-les à la position appropriée du tube (F), vous pourrez alors ajuster l'angle de son éclairage au hasard. Voir la figure 8.

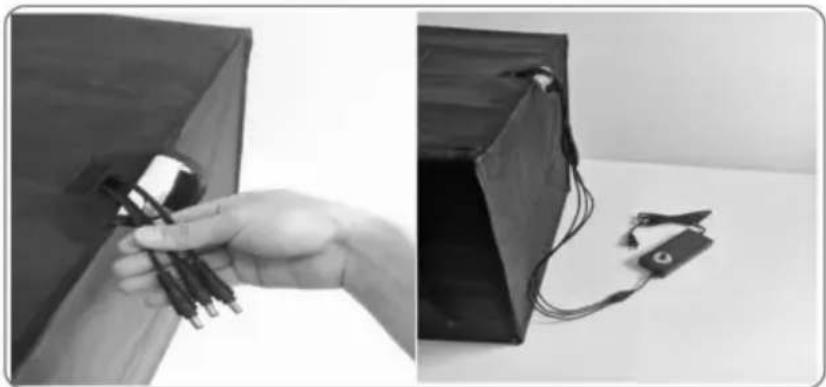

(2) Faites passer le cordon d'alimentation du panneau lumineux LED à travers le petit trou sur le côté supérieur droit de la tente, voir Figure 9. Tirez autant de cordon d'alimentation que possible à travers l'ouverture afin de minimiser la possibilité d'avoir cordon visible sur vos photos.

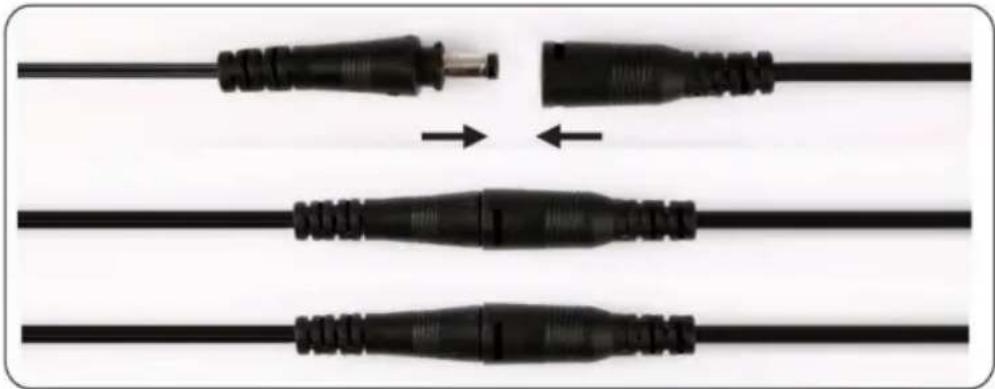

(3) Une fois que les fils sont passés à travers l'ouverture de la tente, il est temps de Connectez-vous à l'alimentation électrique. Connectez les deux panneaux lumineux LED (D) à l'alimentation électrique (E). Assurez-vous que les connecteurs sont complètement en place pour garantir un bon fonctionnement. Voir la figure 10.

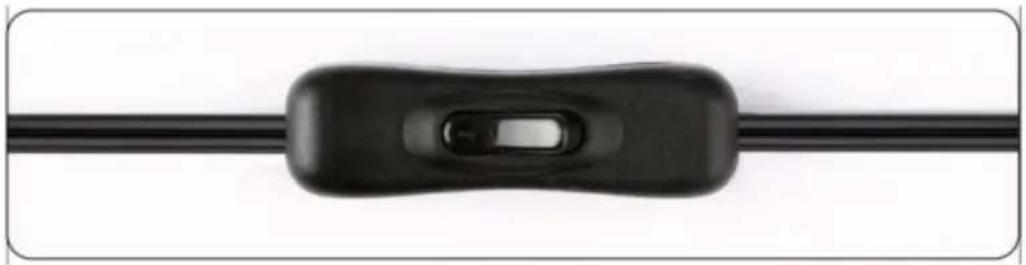

(4) Vous pouvez maintenant brancher le bloc d'alimentation sur une prise de courant. Les lumières sont contrôlées par l'interrupteur ON/OFF sur le cordon d'alimentation. Voir la figure 11.

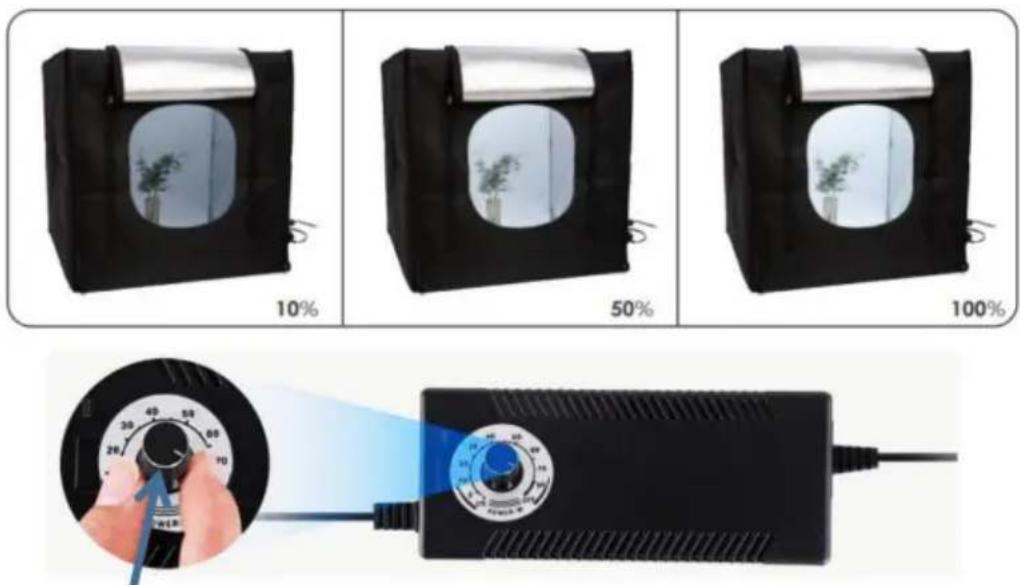

(5) Luminosité réglable : vous pouvez régler la luminosité progressivement et régulièrement avec le variateur, ce qui vous aide à prendre des photos professionnelles et des photos d'objets de petite à grande taille. Figure 12

Interrupteur réglable en luminosité
Figure 12

Interrupteur réglable en luminosité : éteignez la lumière LED en la tournant

dans le sens inverse des aiguilles d'une montre jusqu'à la fin.

Interrupteur réglable en luminosité : tournez dans le sens des aiguilles d'une montre jusqu'à fin pour une luminosité maximale.

Attention : Les panneaux lumineux sont très lumineux. Ne regardez pas directement le panneau lumineux éclairé pendant une longue période lorsque le panneau lumineux est allumé.

Remarque : L'adaptateur secteur d'usine doit être utilisé si vous utilisez un adaptateur secteur non fabriqué en usine, cela endommagerait la lumière LED ; Dans Dans les cas graves, cela peut provoquer un incendie.

D. Installez la toile de fond.

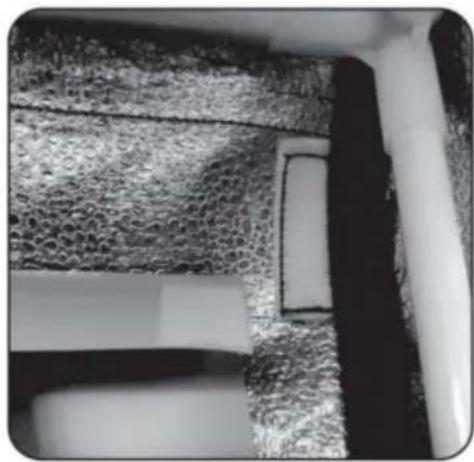

(1) Le sac contient 3 types de fond de couleur (G). Choisissez un approprié fond du produit, déchirez le film protecteur Velcro. Voir la figure 13.

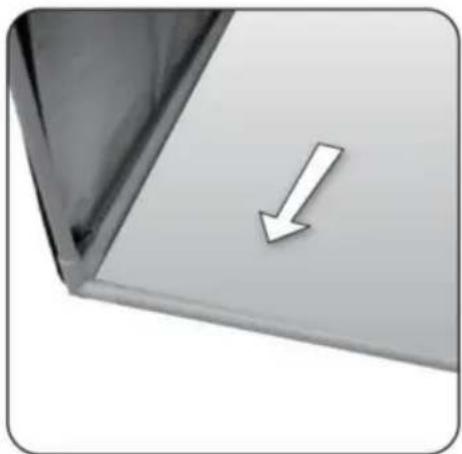

(2) Placez la toile de fond sous le tube du cadre pour la maintenir en place (Figure 14).

E : Utilisation de votre Studio Box.

Votre boîte studio est livrée avec un fond doux qui se clipsera sur le cadre tube, vous offrant une option de fond doux, ou s'il est drapé sur les LED, il diffusera la lumière, vous offrant encore plus d'options d'éclairage. Voir la figure 15.

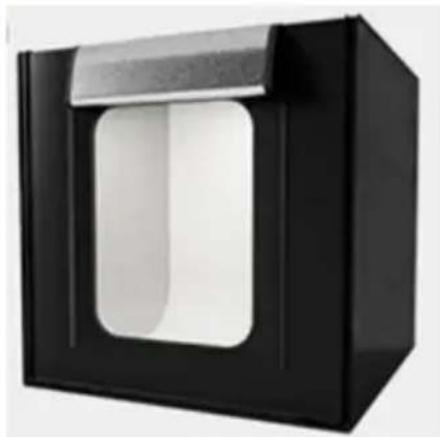

F : La boîte du studio est maintenant complètement assemblée et prête à commencer à prendre des photos!

Entrez l'alimentation	AC110-240V 50/60Hz
Puissance réelle	2-80W réglable
Éclairement	50-10000 ML
Température de couleur	5600K
Indice de rendu des couleurs	≥95
Taille de la visionneuse	39 pieds (100 cm)

QUESTIONS ET RÉPONSES

1. Quelle est la cause de la lumière vacillante ?

un. Si l'adaptateur secteur n'est pas un accessoire d'usine. b. La température ambiante est trop élevée, elle peut avoir dépassé protection contre la température.

c. L'air ambiant est trop humide.

d. Il y a eu un problème avec l'adaptateur secteur.

1. Qu'est-ce qui peut causer une lumière faible ?

un. Réglez le variateur à 80 % de rotation. b. Si l'adaptateur secteur n'est pas un accessoire d'usine. c. S'il y a d'autres sources de lumière à proximité. d. Il y a eu un problème avec l'adaptateur secteur.
