Tipo di prodotto	Scatola studio luminoso LED pieghevole (tenda da studio)
Marca	Vevor
Modello	ZK-RY-10
Alimentazione	AC 110-240 V, 50/60 Hz
Potenza	2-80 W regolabile
Temperatura colore	5600 K
Indice di resa cromatica (CRI)	≥95
Illuminamento	50-10000 Lux
Dimensioni della cabina (circa)	100 × 100 × 100 cm
Materiale del telaio	Tubi metallici con connettori in plastica
Tessuto della tenda	Interno argentato, esterno nero
Numero di pannelli LED	2
Dimmer	Sì, rotante (orario per aumentare)
Sfondi colorati inclusi	3 tele (colori vari)
Apertura per cavo	Sì, lato superiore destro
Conformità	FCC Parte 15, direttiva europea 2012/19/CE
Utilizzo consigliato	Fotografia di prodotti, studio portatile
Accessori inclusi	Telaio (12 tubi, 8 angolari), tenda, 2 pannelli LED, alimentatore, 3 sfondi
Sicurezza	Non guardare direttamente i LED; usare esclusivamente l'alimentatore originale
Manutenzione	Pulire con un panno morbido e asciutto; evitare l'umidità

Domande frequenti - ZK-RY-10 Vevor

Come assemblare il telaio della scatola studio?

Inserire i 12 tubi del telaio (F) negli 8 angolari (C) come indicato nella figura 1. Assicurarsi che i tubi siano completamente inseriti negli angolari affinché la tenda si adatti correttamente. Il telaio deve formare un cubo.

Come installare i pannelli LED?

Utilizzare due pezzi a forma di T (J) per agganciare ciascun pannello LED (D) al tubo del telaio (F) nella posizione desiderata. Far passare il cavo di alimentazione attraverso il foro previsto sul lato superiore destro della tenda, quindi collegare i pannelli all'alimentatore (E). Assicurarsi che i connettori siano ben inseriti.

Come regolare la luminosità dei LED?

La luminosità si regola con il dimmer rotante sul cavo di alimentazione. Ruotare in senso orario per aumentare la luminosità (fino a 80 W) e in senso antiorario per diminuire o spegnere. Non guardare direttamente i LED quando sono accesi.

Cosa fare se la luce tremola?

Le cause possibili sono: un alimentatore non originale, una temperatura ambiente troppo elevata (protezione termica), un'umidità eccessiva o un problema dell'alimentatore. Verificare di utilizzare l'alimentatore fornito e che l'ambiente rientri nei limiti di funzionamento.

Cosa fare se la luce è debole?

Assicurarsi che il dimmer sia ruotato almeno all'80% della sua corsa. Verificare che l'alimentatore sia quello originale e che non ci siano altre fonti luminose vicine che potrebbero interferire. Se il problema persiste, l'alimentatore potrebbe essere difettoso.

Quale alimentatore devo usare?

Utilizzare esclusivamente l'alimentatore fornito dal produttore. L'uso di un alimentatore non originale può danneggiare i LED e provocare un incendio. L'alimentatore accetta un ingresso di 110-240 V, 50/60 Hz.

Come pulire la tenda dello studio?

Pulire la tenda con un panno morbido e asciutto. Non utilizzare prodotti chimici o acqua. Se necessario, è possibile spolverare delicatamente. Riporre la tenda nella sua borsa quando non in uso per evitare la polvere.

Posso usare altri sfondi rispetto a quelli forniti?

Sì, è possibile utilizzare altri tessuti o carte come sfondo, a condizione che siano fissati sotto i tubi del telaio. Gli sfondi forniti sono fissati con velcro e possono essere sostituiti facilmente.

La scatola studio è pieghevole per il trasporto?

Sì, il telaio si smonta e la tenda si piega. Riporre il tutto nella borsa fornita. I pannelli LED devono essere rimossi e imballati separatamente. L'insieme è compatto e facile da trasportare.

Qual è la temperatura colore dei LED?

La temperatura colore è di 5600 K, che corrisponde alla luce naturale del giorno. L'indice di resa cromatica (CRI) è di almeno 95, garantendo una restituzione fedele dei colori dei vostri soggetti.

MANUALE UTENTE ZK-RY-10 Vevor

Supporto tecnico e certificato di garanzia

Scatola da studio pieghevole con luce anulare a LED MANUALE D'USO

MODELLO: ZK-RY-10

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

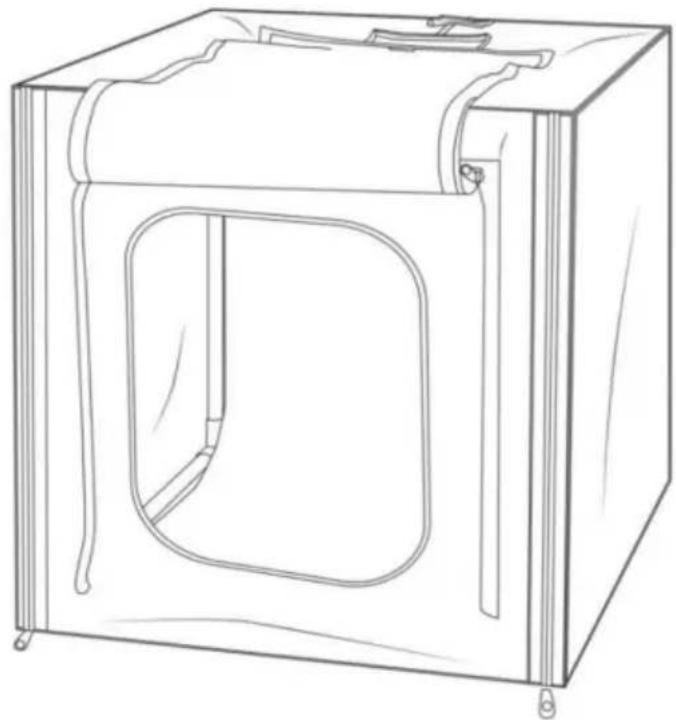

Anello LED pieghevole

Scatola da studio luminosa

MODELLO:ZK-RY-10

(L'immagine è solo di riferimento, fare riferimento all'oggetto reale)

HO BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci:

Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

	Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.
	Questo dispositivo è conforme alla Parte 15 delle norme FCC. Il funzionamento è soggetto alle seguenti due condizioni: (1) Questo dispositivo non può causare interferenze dannose e (2) questo dispositivo deve accettare qualsiasi interferenza ricevuta, comprese le interferenze che potrebbero causare un funzionamento indesiderato.
	Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/CE.Il simbolo del bidone della spazzatura barrato indica che nell'Unione Europea il prodotto richiede la raccolta differenziata dei rifiuti. Ciò vale per il prodotto e tutti gli accessori contrassegnati da questo simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici, ma devono essere portati in un punto di raccolta per il riciclaggio di dispositivi elettrici ed elettronici

Grazie mille per aver scelto Studio Box. Si prega di leggere questo manuale prima di utilizzare prodotto poiché potrebbe contenere alcune informazioni che non si conoscono. In caso di domande, non esitate a inviarci un'e-mail amazzonia.

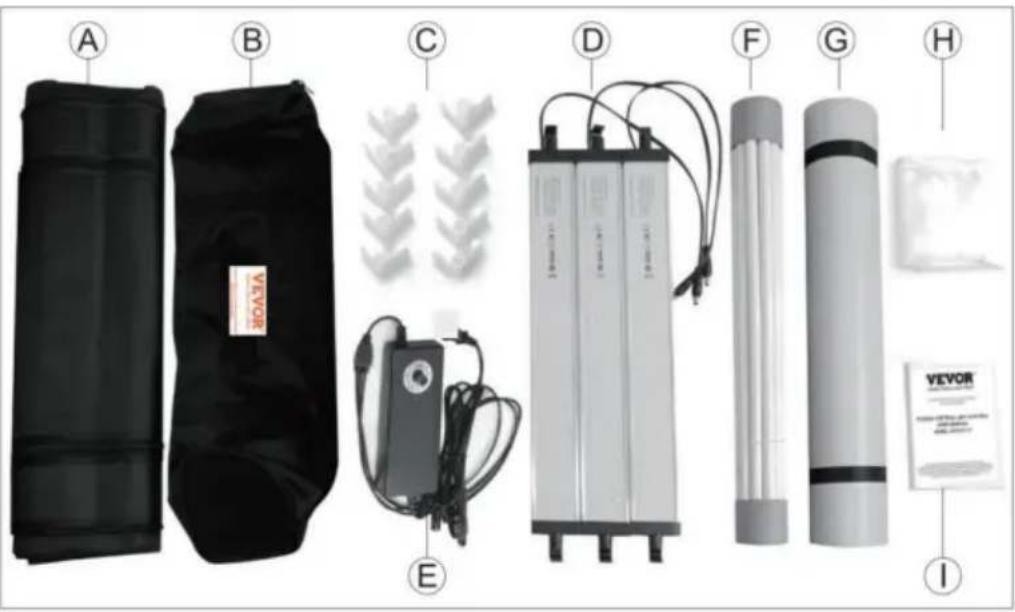

ELENCO PACCHETTI

A. Tenda monolocale *1
B. Borsa per il trasporto *1
C. Pezzi angolari *10
D. Pannello luminoso a LED *3
E. Alimentatore *1 F. Tubo
del telaio *12
G. Sfondo *5 H.

Sfondo morbido *1 I. Istruzioni

*1

MONTAGGIO SCATOLA STUDIO

A. Assemblaggio del

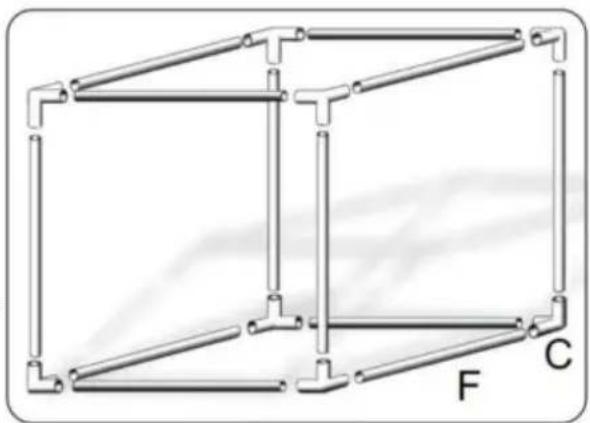

telaio: (1) Utilizzare 12 tubi del telaio

(F) e 8 pezzi angolari (C)

come mostrato nella Figura

1 per assemblare la scatola da studio.

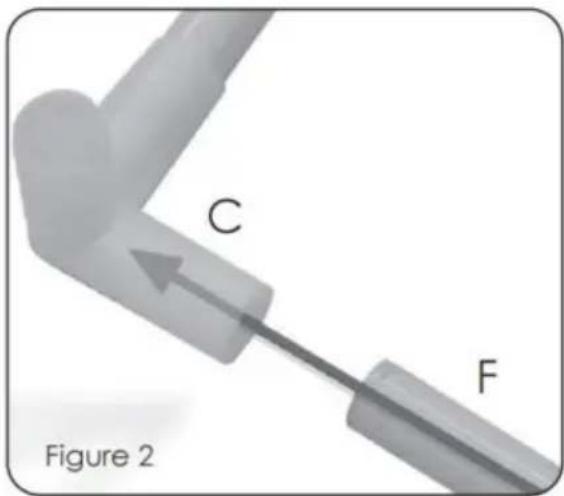

(2) Assicurarsi che tutti i tubi del telaio siano completamente inseriti nell'angolo pezzi poiché sarà fondamentale affinché la tenda dello studio si adatti correttamente al telaio. Vedere la Figura 2.

Nota: F deve essere installata nella parte più interna della C. Se l'installazione non è a posto, la tenda non entrerà nella staffa durante il montaggio

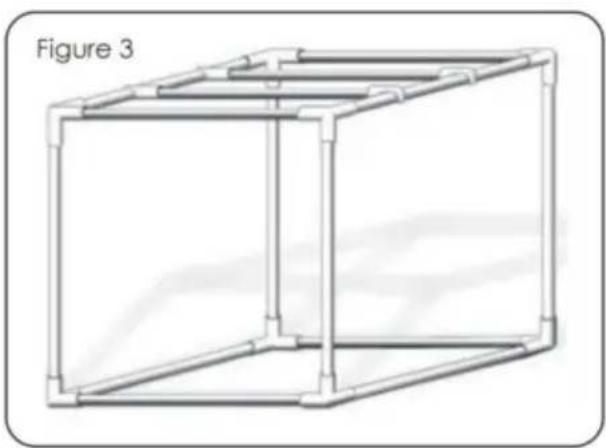

(3)Una volta terminata la struttura, dovrebbe assomigliare alla figura 3. Ora è pronta per essere coperta con la tenda.

B. Assemblaggio della tenda da studio.

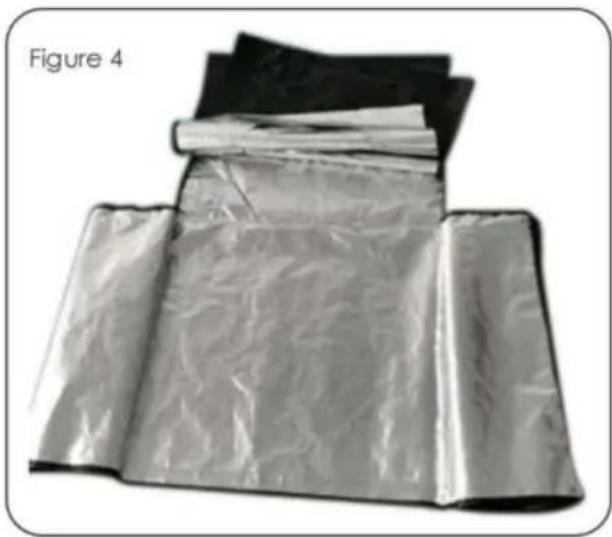

(1) Estrai la tenda dalla borsa e stendila, quindi puoi chiaramente vedere e distinguere la parte anteriore e quella posteriore, sinistra e destra, nonché la parte superiore e inferiore della tenda. Ma devo ricordartelo: l'interno è argento, l'esterno è nero. (vedere Figura 4).

(2) Distinguere la direzione della staffa e posizionarla al centro del telo della tenda (figura 3). Notare che la staffa deve essere bloccata nel punto giusto, altrimenti la cerniera non verrà tirata. (come mostrato nella Figura 5 di seguito).

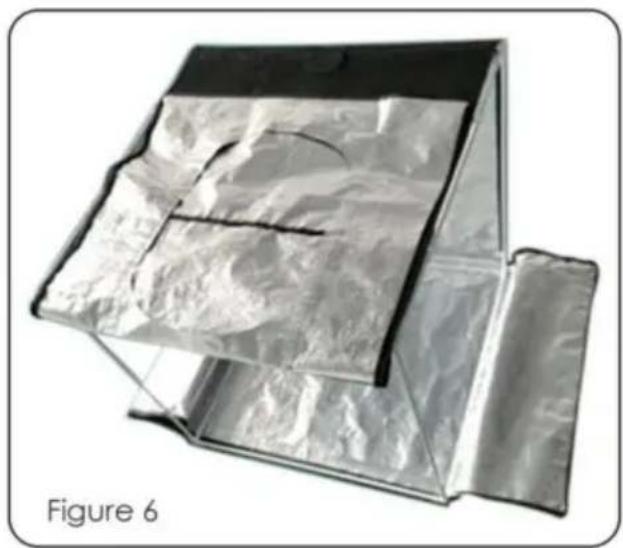

(3)Appoggiare il materiale in modo uniforme e piatto sulle staffe (Figura 6).

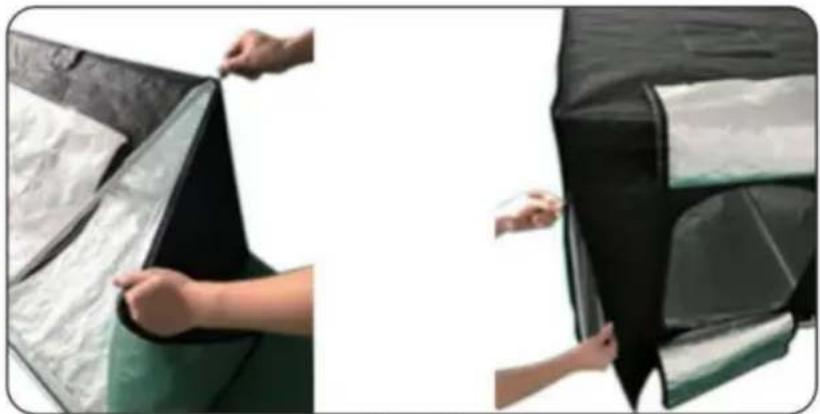

(4)Collega tutte le superfici della tenda tramite una cerniera. La cerniera deve essere separata dai lati sinistro e destro, tirare completamente la cerniera dal fondo della schiena (Fig. 7).

C. Assemblaggio del pannello luminoso a LED.

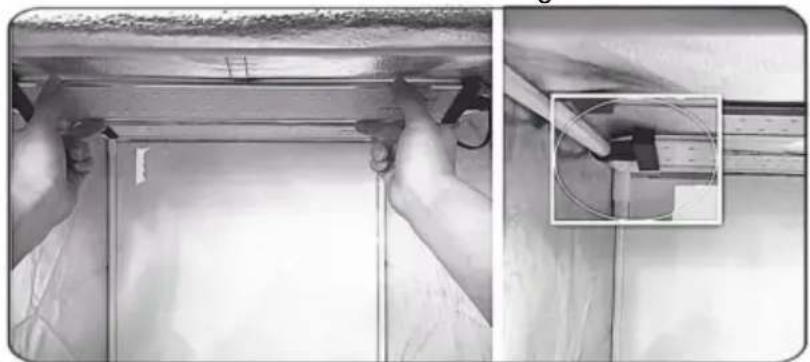

(1)Utilizzare due pezzi a forma di T (J) separatamente per agganciarli al pezzo (D), quindi agganciarli alla posizione appropriata del tubo (F), quindi è possibile regolare l'angolo della sua illuminazione in modo casuale. Vedere la Figura 8.

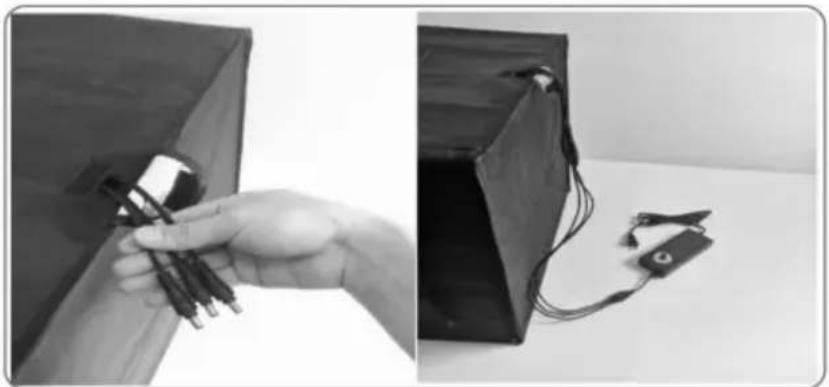

(2) Far passare il cavo di alimentazione del pannello luminoso a LED attraverso il piccolo foro sul lato superiore destro della tenda, vedere la Figura 9. Tirare quanto più possibile il cavo di alimentazione attraverso l'apertura per ridurre al minimo la possibilità di avere cavo visibile nelle tue foto.

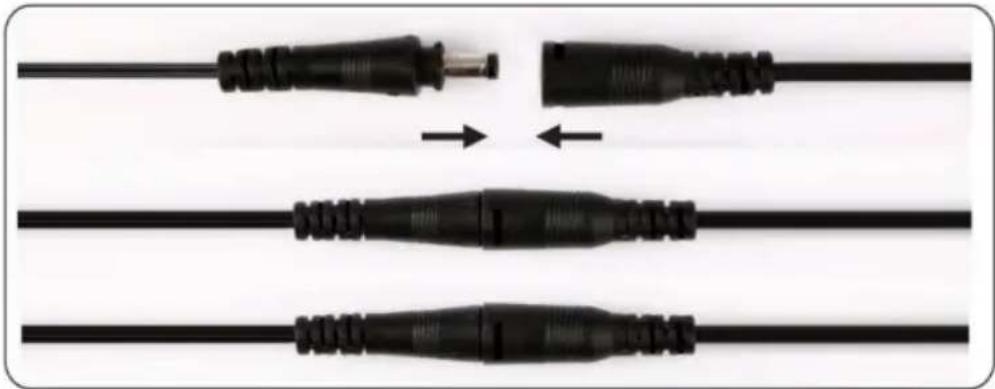

(3)Una volta che i cavi sono stati pescati attraverso l'apertura della tenda, è il momento di farlo collegare all'alimentatore. Collegare entrambi i pannelli luminosi a LED (D) all'alimentatore (E). Assicurarsi che i connettori siano inseriti completamente per garantire il corretto funzionamento. Vedere la Figura 10.

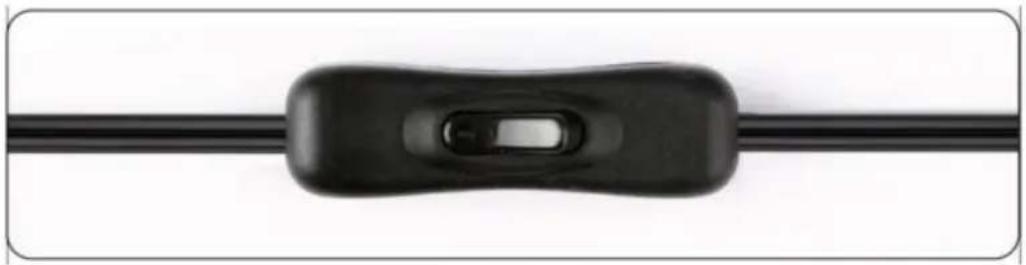

Ora è possibile collegare l'alimentatore a una presa di corrente. Le luci sono controllate dall'interruttore ON/OFF sul cavo di alimentazione. Vedere la Figura 11.

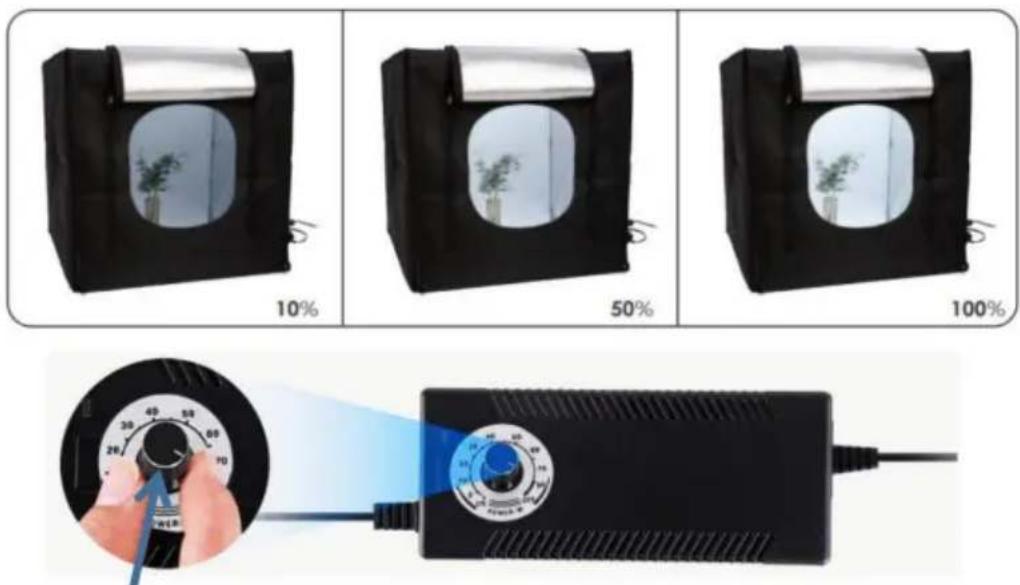

(5)Luminosità regolabile: è possibile regolare la luminosità in modo graduale e costante con il dimmer, che aiuta a scattare foto e immagini professionali di oggetti di piccole e grandi dimensioni.Figura 12

Interruttore regolabile della luminosità Figura 12

yInterruttore regolabile della luminosità: spegnere la luce LED ruotandola in senso antiorario fino alla fine.

ÿInterruttore regolabile della luminosità: ruotare in senso orario su fine per la massima luminosità.

Attenzione: i pannelli luminosi sono molto luminosi. Non guardare direttamente il pannello luminoso illuminato per lungo tempo quando il pannello luminoso è acceso. Nota: è necessario utilizzare l'adattatore di alimentazione di fabbrica, se si utilizza a adattatore di alimentazione non di fabbrica, causerà danni alla luce LED; In casi gravi, potrebbe causare un incendio.

D. Installa lo sfondo.

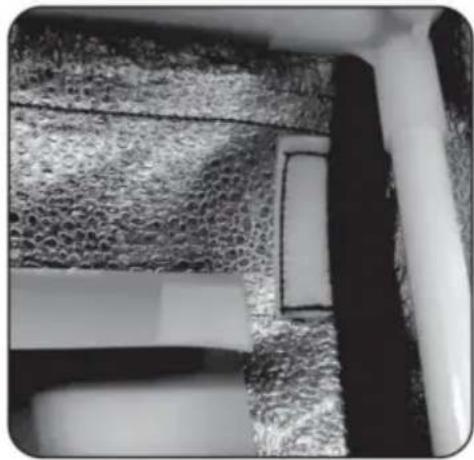

(1)La confezione contiene 3 tipi di sfondo colorato (G). Scegli un adatto sfondo del prodotto, strappare la pellicola protettiva in velcro. Vedere la Figura 13.

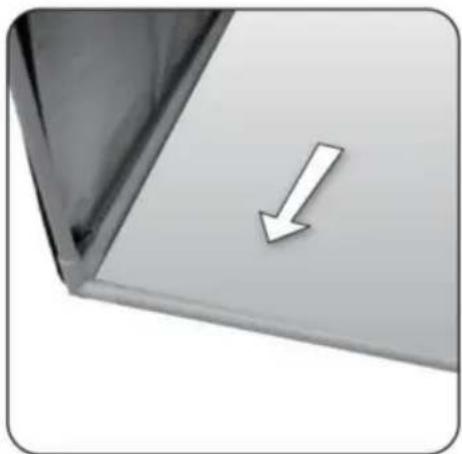

(2) Montare il fondale sotto il tubo del telaio per tenerlo in posizione (Figura 14).

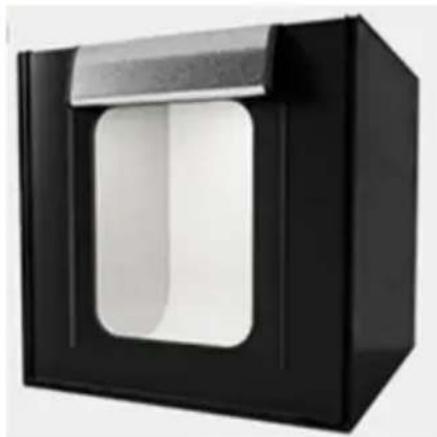

E: Usando il tuo Studio Box.

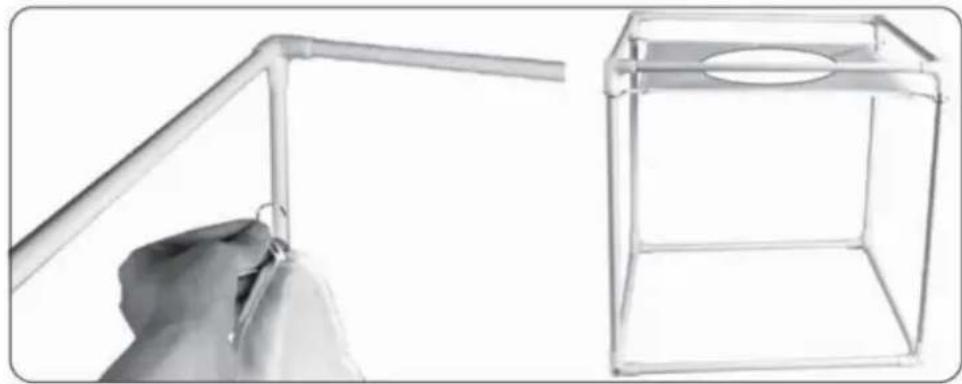

La tua scatola da studio viene fornita con uno sfondo morbido che si aggancia al telaio tubo, offrendoti un'opzione di sfondo morbido o, se drappeggiato sopra i LED, esso diffonderà la luce, offrendoti ancora più opzioni di illuminazione. Vedere la Figura 15.

F: Lo studio box è ora completamente assemblato e pronto per iniziare a scattare immagini!

Inserisci l'alimentazione	CA110-240 V 50/60 Hz
Potenza reale	2-80 W regolabile
Illuminamento	50-10000 ml
Temperatura di colore	5600K
Indice di resa cromatica	ÿ95
Dimensioni della scatola luminosa	39 piedi (100 cm)

DOMANDE E RISPOSTE

1. Cosa causa la luce tremolante?

UN. Se l'alimentatore non è un accessorio di fabbrica. b.La temperatura ambientale è troppo alta, potrebbe essere eccessiva protezione della temperatura.

C. L'ambiente dell'aria è troppo umido.

D. Si è verificato un problema con l'alimentatore.

1. Cosa può causare una luce debole?

UN. Regolare il dimmer sull'80% di rotazione. B.

Se l'alimentatore non è un accessorio di fabbrica. C. Se ci sono altre fonti di luce in giro. D. Si è verificato un problema con l'alimentatore.
