ZK-RY-07 - Zelt Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Faltbare LED-Studioleuchtenbox (Studiozelt)
Marke	Vevor
Modell	ZK-RY-07
Studioabmessungen	80 x 80 x 80 cm (Würfel)
Stromversorgung	AC 110-240 V, 50/60 Hz
Leistung	2 bis 80 W einstellbar
Beleuchtungsstärke	50 bis 10.000 Lux
Farbtemperatur	5600 K
Farbwiedergabeindex (CRI)	≥ 95
Anzahl LED-Paneele	3
Enthaltene Hintergrundstoffe	5 farbige Stoffe + 1 weicher Hintergrund
Packungsinhalt	Studiozelt, Tragetasche, 10 Eckverbinder, 3 LED-Paneele, Netzteil, 12 Rahmenrohre, 5 Hintergrundstoffe, 1 weicher Hintergrund, Anleitung
Hauptfunktionen	LED-Beleuchtung mit einstellbarer Helligkeit, Lichtdiffusion, ideal für Produktfotografie
Helligkeitseinstellung	Drehregler (Ein/Aus und Intensität)
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine aggressiven Chemikalien verwenden.
Sicherheit	Nicht direkt in eingeschaltete LEDs schauen. Nur das mitgelieferte Netzteil verwenden. Vor der Reinigung vom Netz trennen.
Ersatzteile und Reparierbarkeit	Ersatzteile auf Anfrage über den Vevor-Support (www.vevor.com/support)
Normen	Entspricht FCC Teil 15, EU-Richtlinie 2012/19/EG (WEEE)
Garantie	Siehe elektronische Garantieurkunde auf www.vevor.com/support

Häufig gestellte Fragen - ZK-RY-07 Vevor

Wie montiere ich den Rahmen des Zeltes?

Stecken Sie die 12 Rahmenrohre in die 8 Eckverbinder, um einen Würfel zu bilden. Achten Sie darauf, dass jedes Rohr fest im inneren Teil der Eckverbinder sitzt. Siehe Abbildungen 1 bis 3 der Anleitung.

Wie bringe ich das Zelt am Rahmen an?

Breiten Sie das Zelt aus und unterscheiden Sie die silberne Innenseite und die schwarze Außenseite. Legen Sie die Stütze in die Mitte des Stoffes, bedecken Sie dann den Rahmen und stellen Sie sicher, dass die Stütze richtig positioniert ist. Schließen Sie dann die Reißverschlüsse, beginnend mit dem unteren Rücken. Siehe Abbildungen 4 bis 7.

Wie montiere ich die LED-Leuchtpaneele?

Verwenden Sie die T-förmigen Teile, um jedes LED-Paneel an ein Rahmenrohr zu klemmen. Stellen Sie den Winkel nach Wunsch ein. Führen Sie das Netzkabel durch das kleine Loch auf der oberen rechten Seite des Zeltes und schließen Sie die Paneele an das Netzteil an. Siehe Abbildungen 8 bis 10.

Wie stelle ich die Helligkeit der LEDs ein?

Verwenden Sie den Drehregler am Netzkabel. Drehen Sie im Uhrzeigersinn, um die Helligkeit zu erhöhen (bis zu 80 W), und gegen den Uhrzeigersinn, um zu verringern oder auszuschalten. Nicht direkt in eingeschaltete LEDs schauen.

Was tun, wenn das Licht flackert?

Mögliche Ursachen: Verwendung eines nicht originalen Adapters, zu hohe Umgebungstemperatur, übermäßige Luftfeuchtigkeit oder Adapterproblem. Überprüfen Sie den Adapter und die Umgebung. Verwenden Sie nur den mitgelieferten Adapter.

Wie wechsle ich den Hintergrundstoff?

Wählen Sie einen Hintergrundstoff aus den 5 enthaltenen Farben. Entfernen Sie die Klettschutzfolie und legen Sie den Stoff unter das Rahmenrohr, um ihn zu fixieren. Sie können auch den weichen Hintergrund verwenden, indem Sie ihn am Rahmen befestigen oder über die LEDs drapieren, um das Licht zu streuen.

Welche Farbtemperatur haben die LEDs?

Die Farbtemperatur beträgt 5600 K (Tageslicht). Der Farbwiedergabeindex beträgt ≥ 95, was natürliche Farben gewährleistet.

Kann ich einen anderen Adapter verwenden?

Nein, verwenden Sie ausschließlich das mitgelieferte Netzteil. Ein nicht konformer Adapter könnte die LEDs beschädigen oder einen Brand verursachen.

Wie reinige ich das Zelt und das Zubehör?

Verwenden Sie ein weiches, trockenes Tuch, um die Oberflächen zu entstauben. Für die Stoffe ist eine schonende Reinigung mit lauwarmem Wasser und mildem Seifenmittel möglich, aber lassen Sie sie vollständig trocknen, bevor Sie sie verstauen.

Wo finde ich Ersatzteile oder technische Unterstützung?

Besuchen Sie die Website www.vevor.com/support für technische Unterstützung und die elektronische Garantieurkunde. Dort können Sie Ersatzteile anfordern.

BEDIENUNGSANLEITUNG ZK-RY-07 Vevor

Technischer Support und E-Garantie-Zertifikat

Faltbare LED-Ringlicht-Studiobox

BENUTZERHANDBUCH

MODELL: ZK-RY-07

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

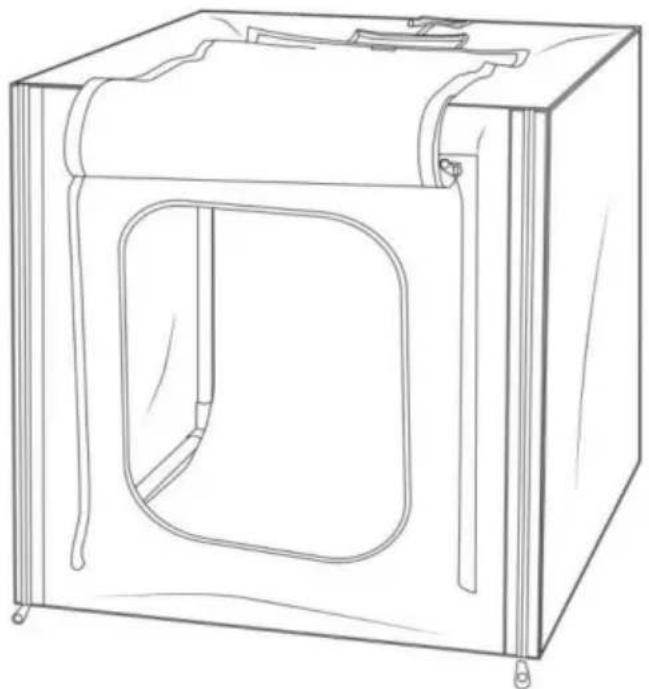

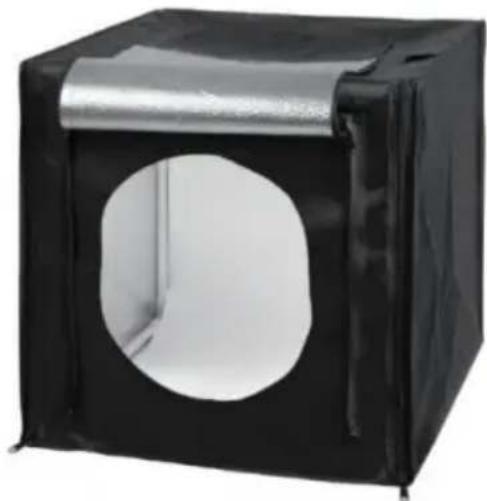

Faltbarer LED-Ring

Lichtstudio Box

MODELL:ZK-RY-07

(Das Bild dient nur als Referenz, bitte beziehen Sie sich auf das tatsächliche Objekt)

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

	Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung sorgfältig lesen.
	Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden beiden Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen und (2) dieses Gerät muss alle empfangenen Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.
	Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das Produkt in der Europäischen Union einer getrennten Müllentsorgung unterliegt. Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile So gekennzeichnete Produkte dürfen nicht im normalen Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.

Vielen Dank, dass Sie sich für Studio Box entschieden haben. Bitte lesen Sie dieses Handbuch vor der Verwendung des Produkts, da es möglicherweise einige Informationen enthält, die Sie nicht kennen. Wenn Sie Fragen haben, senden Sie uns bitte eine E-Mail über Amazonas.

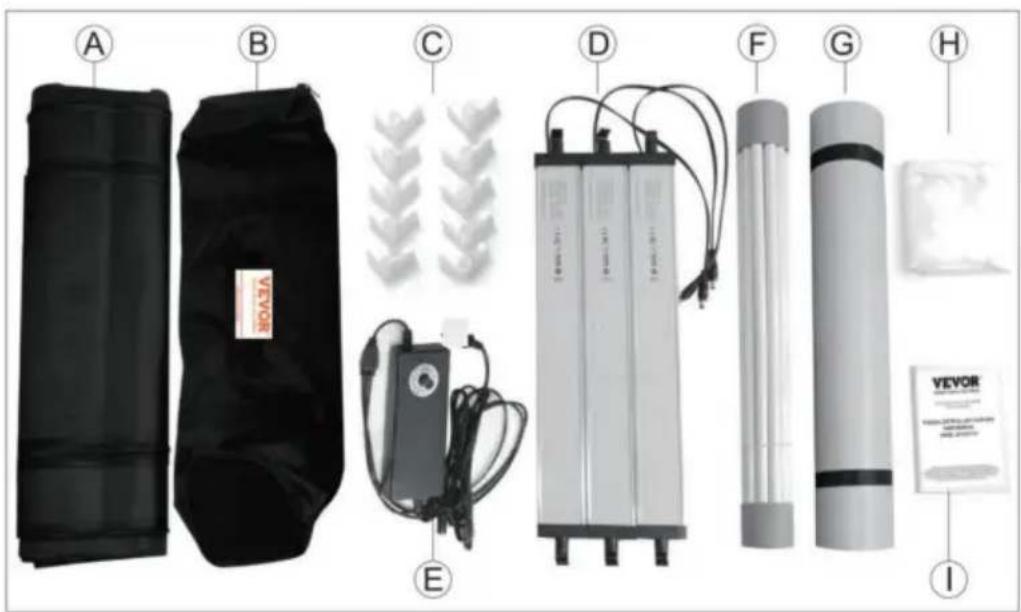

PAKETLISTE

A. Studiozelt *1
B. Tragetasche *1
C. Eckstücke *10
D. LED-Lichtpanel *3 E.
Netzteil *1 F. Rahmenrohr *12
G. Hintergrund *5
H. Weicher Hintergrund *1
I. Anweisungen *1

STUDIOBOX MONTAGE

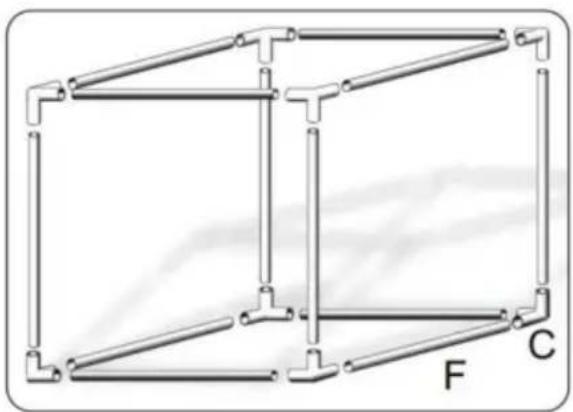

A. Rahmenmontage: (1) Verwenden Sie 12 Rahmenrohre (F) und 8 Eckstücke (C), wie in Abbildung 1 gezeigt, um die Studiobox zusammenzubauen.

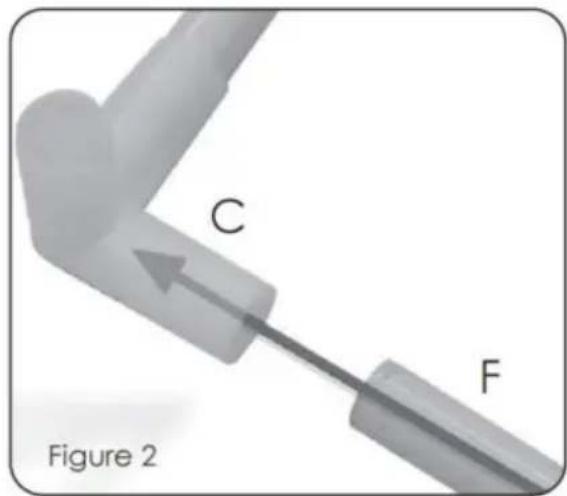

(2)Stellen Sie sicher, dass alle Rahmenrohre vollständig in der Ecke sitzen Teile, da dies entscheidend ist, damit das Studiozelt richtig über den Rahmen passt. Siehe Abbildung 2.

Hinweis: F muss im innersten Teil des C installiert werden. Wenn die Installation nicht vorhanden ist, passt das Zelt beim Zusammenbau nicht in die Halterung

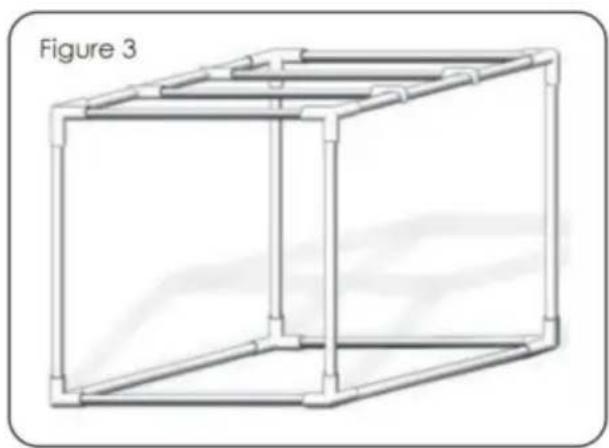

(3) Wenn das Gerüst fertig ist, sollte es wie in Abbildung 3 aussehen. Es kann nun mit dem Zelt abgedeckt werden.

B. Aufbau des Studiozeltes.

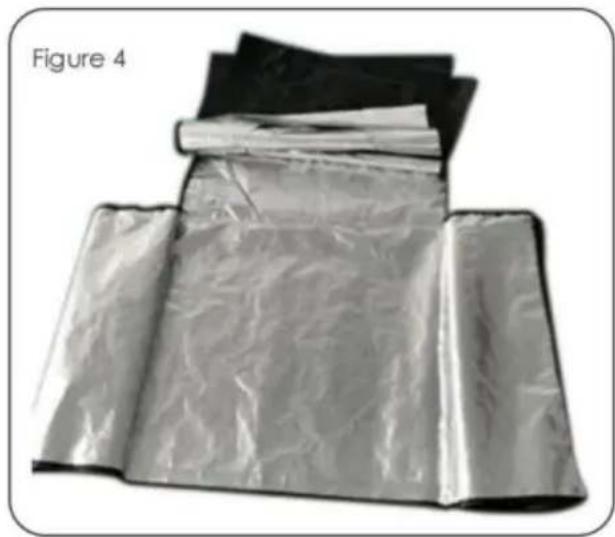

(1) Nehmen Sie das Zelt aus der Tasche und breiten Sie es aus, dann können Sie deutlich Sehen und unterscheiden Sie Vorder- und Rückseite, links und rechts sowie Ober- und Unterseite des Zeltes. Aber ich muss Sie daran erinnern: Die Innenseite ist silber, die Außenseite schwarz. (siehe Abbildung 4).

(2) Unterscheiden Sie die Richtung der Halterung und platzieren Sie sie in der Mitte des Zelttuchs (Abbildung 3). Beachten Sie, dass die Halterung an der richtigen Stelle angebracht werden muss, da sich der Reißverschluss sonst nicht öffnen lässt (siehe Abbildung 5 unten).

(3) Legen Sie das Material gleichmäßig und flach auf die Halterungen (Abbildung 6).

(4) Verbinden Sie alle Flächen des Zeltes mit einem Reißverschluss. Der Reißverschluss sollte von der linken und rechten Seite getrennt sein. Ziehen Sie den Reißverschluss von der Unterseite der Rückseite vollständig heraus (Abb. 7).

C. LED-Lichtpanel zusammenbauen.

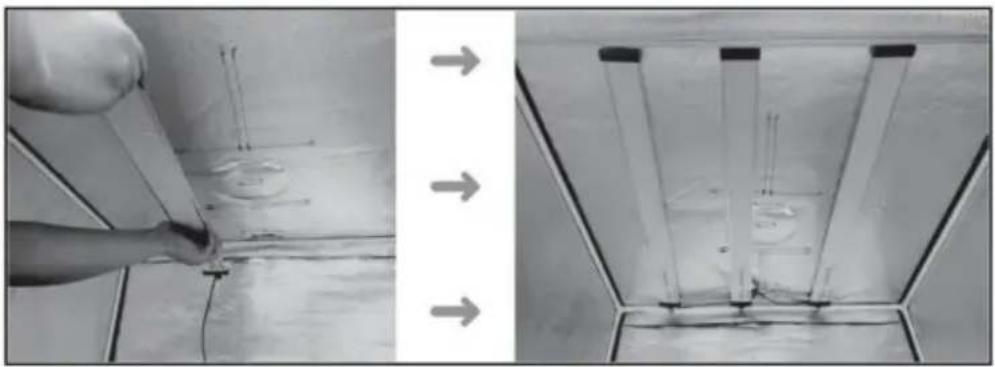

(1) Befestigen Sie zwei T-förmige (J) einzeln am Teil (D) und befestigen Sie sie dann an der entsprechenden Stelle der Röhre (F). Anschließend können Sie den Beleuchtungswinkel beliebig einstellen. Siehe Abbildung 8.

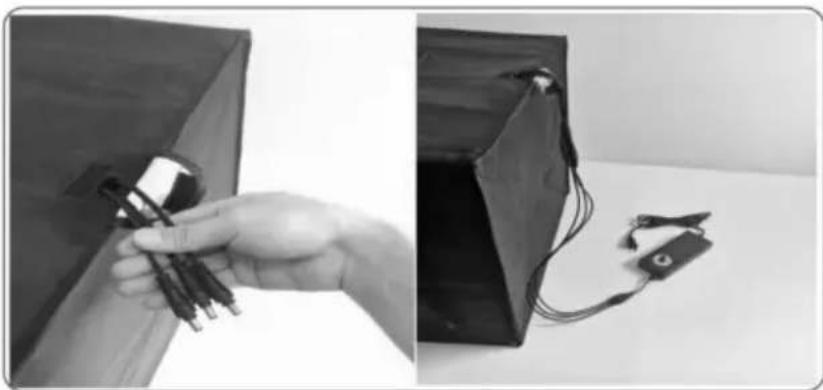

(2) Führen Sie das Netzkabel des LED-Lichtpaneels durch die kleine Öffnung an der oberen rechten Seite des Zelts, siehe Abbildung 9. Ziehen Sie so viel Netzkabel wie möglich durch die Öffnung, um die Möglichkeit zu minimieren, dass das Kabel auf Ihren Bildern sichtbar ist.

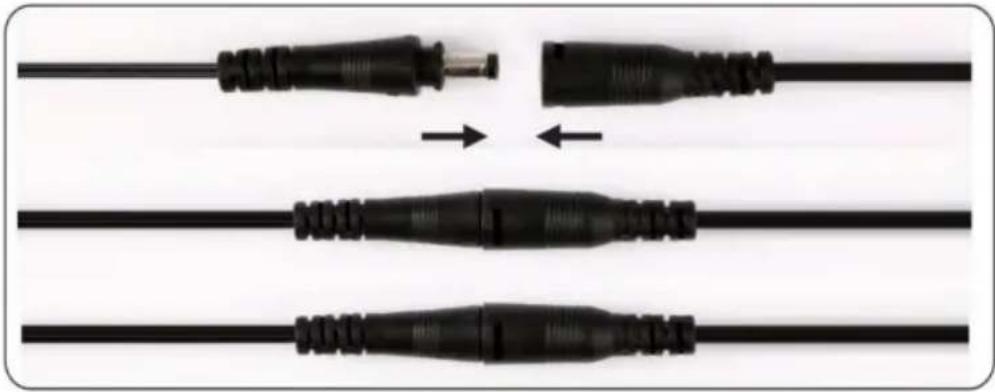

(3) Sobald die Drähte durch die Öffnung des Zeltes gefischt sind, ist es Zeit, Verbinden Sie beide LED-Lichtpaneele (D) mit dem Netzteil (E). Stellen Sie sicher, dass die Anschlüsse vollständig sitzen, um einen ordnungsgemäßen Betrieb zu gewährleisten. Siehe Abbildung 10.

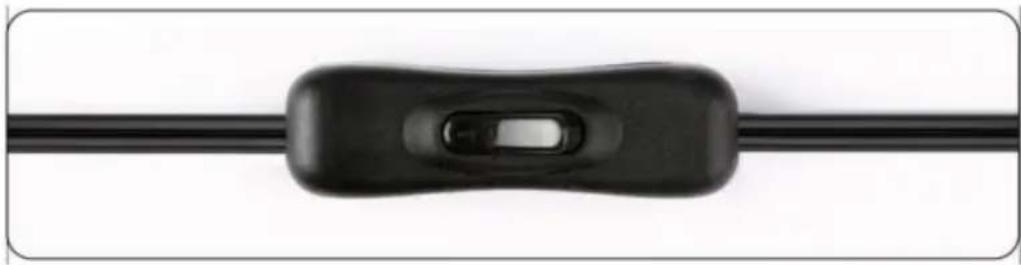

(4)Sie können das Netzteil nun an eine Steckdose anschließen. Die Beleuchtung wird über den EIN/AUS-Schalter am Netzkabel gesteuert. Siehe Abbildung 11.

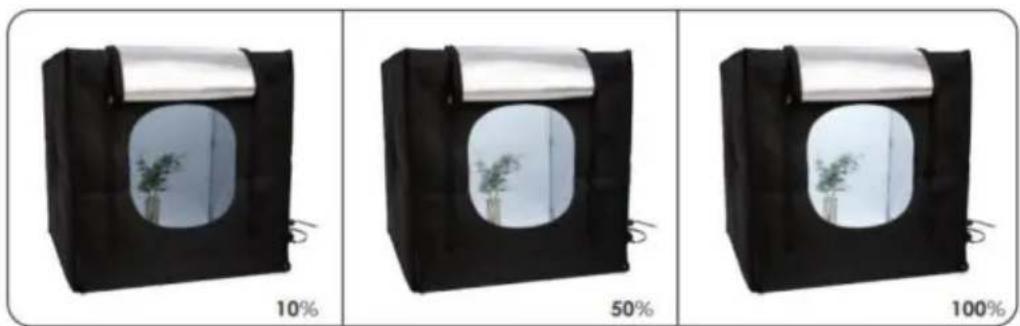

11 (5)Einstellbare Helligkeit: Mit dem Dimmerschalter können Sie die Helligkeit schrittweise und gleichmäßig einstellen, was Ihnen hilft, professionelle Bilder und Fotos von kleinen bis großen Objekten aufzunehmen.Abbildung 12

Helligkeit einstellbarer Schalter Abbildung 12

YHelligkeitsregler: Schalten Sie das LED-Licht aus, indem Sie ihn drehen gegen den Uhrzeigersinn bis zum Ende.

ÿHelligkeitsregler: Im Uhrzeigersinn drehen, bis die

Ende für maximale Helligkeit.

Achtung: Die Leuchtplatten sind sehr hell. Schauen Sie nicht direkt in die Beleuchtetes Lichtpanel für lange Zeit, wenn das Lichtpanel leuchtet.

Hinweis: Bei Verwendung eines

nicht werkseitig verwendetes Netzteil kann zu Schäden an der LED-Leuchte führen. In schweren Fällen kann es zu einem Brand kommen.

D. Installieren Sie den Hintergrund.

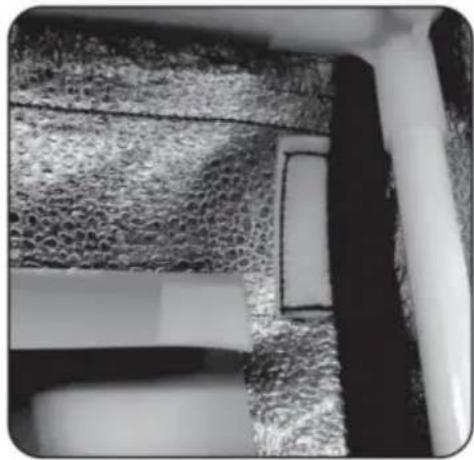

(1)Die Tasche enthält 3 Arten von Farbhintergrund (G). Wählen Sie einen geeigneten Produkthintergrund, reißen Sie die Klett-Schutzfolie ab. Siehe Abbildung 13.

(2) Passen Sie den Hintergrund unter dem Rahmenrohr an, um ihn an Ort und Stelle zu halten (Abbildung 14).

E: Verwenden Ihrer Studio-Box.

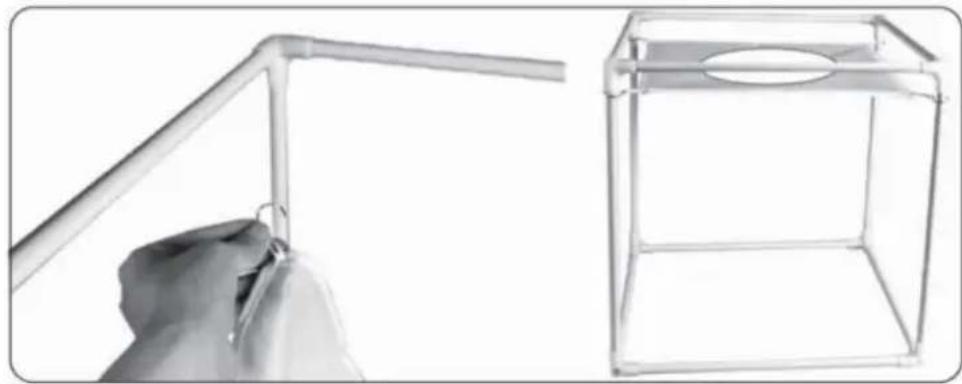

Ihre Studiobox wird mit einem weichen Hintergrund geliefert, der am Rahmen befestigt wird Röhre, die Ihnen einen weichen Hintergrund bietet, oder wenn sie über die LEDs drapiert wird, streut das Licht und bietet Ihnen noch mehr Beleuchtungsmöglichkeiten. Siehe Abbildung 15.

F: Die Studiobox ist nun komplett montiert und bereit zur Aufnahme Bilder!

Geben Sie das Netzteil ein	Wechselstrom 110–240 V, 50/60 Hz
Tatsächliche Leistung	2-80W einstellbar
Beleuchtungsstärke	50-10000 lm
Farbtemperatur	5600K
Farbwiedergabeindex	95
Leuchtkastengröße	32 Fuß (80 cm)

FRAGEN UND ANTWORTEN

1. Was verursacht das flackernde Licht?

a. Ob das Netzteil kein Fabrikzubehör ist. b. Umgebungstemperatur zu hoch ist, kann es über

Temperaturschutz. c. Die Luftumgebung ist zu feucht.

d. Es gab ein Problem mit dem Netzteil.

2. Was kann die Ursache für schwaches Licht sein?

a. Stellen Sie den Dimmerschalter auf eine Drehung von 80 % ein. b. Ob das Netzteil kein Werkszubehör ist. c. Ob sich in der Nähe andere Lichtquellen befinden. d. Es liegt ein Problem mit dem Netzteil vor.
