Marque	Vevor
Modèle	XN120B
Type de produit	Machine à granité (slush)
Usage	Professionnel et domestique
Capacité du bol	12 litres
Nombre de bols	1
Alimentation électrique	220-240 V ~ 50/60 Hz
Plage de température ambiante	5 °C à 32 °C
Fonctions principales	Mixage, production de slush, boisson froide, éclairage intégré
Panneau de commande	Numérique avec touches dédiées (Mixage, Slush, Boisson froide, Éclairage, Set)
Réglage de concentration	Paramétrable via le panneau (température de congélation ajustable)
Protections	Alarme bol gelé, protection basse tension, arrêt d'urgence
Matériau du bol	Inox (selon usage alimentaire)
Nettoyage	Démontage du bol, du couvercle et du robinet; lavage à l'eau chaude savonneuse et désinfection
Entretien régulier	Vidange et nettoyage du bac à eau; entretien annuel par un technicien
Remplacement lampe	Possible après coupure de l'alimentation
Pièces détachées	Utiliser exclusivement des pièces d'origine Vevor
Conformité	Partie 15 FCC, directive DEEE (2012/19/CE)
Garantie	Garantie électronique via www.vevor.com/support

FOIRE AUX QUESTIONS - XN120B Vevor

Quelle est la tension d'alimentation de la machine XN120B ?

La machine fonctionne sous 220-240 V ~ 50/60 Hz. Vérifiez la plaque signalétique pour les valeurs exactes.

Comment démarrer la production de granité ?

Assurez-vous que le mélange est dans le bol, puis appuyez sur la touche Mixage pour activer l'agitation, puis sur Slush pour lancer le refroidissement. Le voyant Slush s'allume lorsque le compresseur est en marche.

Que faire si l'écran affiche 'LLL' ?

L'alarme LLL indique une basse tension. Coupez l'alimentation, vérifiez la source électrique et redémarrez après stabilisation. Si le problème persiste, installez un stabilisateur de tension.

Comment nettoyer le bol après utilisation ?

Videz le bol, retirez le couvercle et le bol, démontez le robinet. Lavez toutes les pièces à l'eau chaude savonneuse, désinfectez avec une solution d'hypochlorite à 2 %, rincez et séchez à l'air libre avant remontage.

Puis utiliser la machine pour des boissons chaudes ?

Non, la machine est conçue pour des liquides à température ambiante ou froide. Ne jamais ajouter de liquide à plus de 25 °C.

Comment régler l'épaisseur du granité ?

Appuyez sur la touche Set pour accéder aux paramètres utilisateur, puis utilisez les touches + et - pour ajuster la température de congélation. Une valeur plus basse donne un granité plus épais.

La machine peut-elle rester allumée toute la journée ?

Oui, elle est conçue pour un usage continu, mais il est recommandé de la nettoyer régulièrement et de vidanger le bac à eau quotidiennement. En cas de non-utilisation prolongée, éteignez-la et débranchez-la.

Que signifie le code d'alarme '--' ?

L'alarme -- indique un bol gelé (blocage). Le compresseur et le moteur s'arrêtent automatiquement et reprennent après 10 minutes. Si le problème persiste, vérifiez la consistance du mélange.

Comment remplacer la lampe intérieure ?

Coupez l'alimentation principale, retirez le capuchon de protection, dévissez les vis du couvercle de la lampe, remplacez l'ampoule par une neuve identique et remontez.

Où trouver le numéro de série de la machine ?

Le numéro de série et les caractéristiques techniques figurent sur la plaque signalétique située sur le côté de la machine.

MODE D'EMPLOI XN120B Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

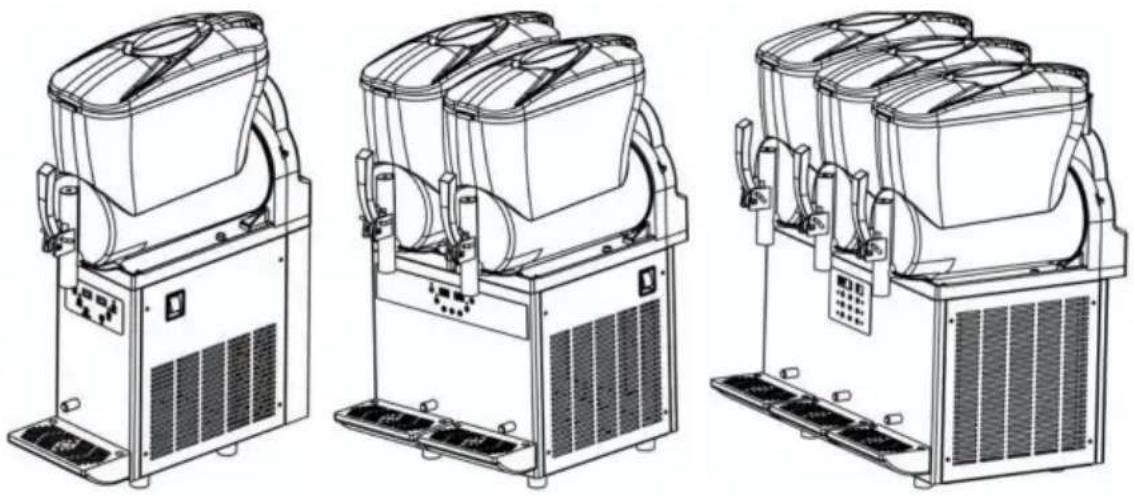

MACHINE À SLUSH

MODÈLE : XN120B XN240B XN360B

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

« Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

MACHINE À SLUSH

MODÈLE : XN120B XN240B XN360B

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas

à nous contacter : Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

Avertissement - Pour réduire le risque de blessure, l'utilisateur doit lire attentivement le manuel d'instructions.

ATTENTION : Les changements ou modifications non expressément approuvés par la partie responsable de la conformité pourraient annuler l'autorité de l'utilisateur à utiliser l'équipement !

Cet appareil est conforme à la partie 15 des règles de la FCC. L'exploitation est soumise aux deux conditions suivantes :

1) Ce produit peut provoquer des interférences nuisibles. 2) Ce produit doit accepter toute interférence reçue, y compris les interférences susceptibles de provoquer un fonctionnement indésirable. AVERTISSEMENT : Les changements ou modifications apportés à ce produit sans l'approbation expresse de la partie responsable de la conformité pourrait annuler le droit de l'utilisateur à utiliser le produit.

Remarque : Ce produit a été testé et jugé conforme aux limites pour un appareil numérique de classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle.

Ce produit génère, utilise et peut émettre de l'énergie de radiofréquence. S'il n'est pas installé et utilisé conformément aux instructions, il peut causer des interférences nuisibles aux communications radio. Cependant, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si ce produit provoque des interférences nuisibles à la réception radio ou télévision, ce qui peut être déterminé en éteignant et en rallumant le produit, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes.

- Réorienter ou déplacer l'antenne de réception. • Augmenter la distance entre le produit et le récepteur. • Connecter le produit à une prise sur un circuit différent de celui auquel le récepteur est connecté.

• Consultez le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.

Ce produit est soumis aux dispositions de la directive européenne 2012/19/CE. Le symbole représentant une poubelle à roulettes barrée indique que le produit doit faire l'objet d'une collecte sélective des déchets dans l'Union européenne. Cela s'applique au produit et à tous les accessoires marqués de ce symbole. Les produits marqués comme tels ne peuvent pas être jetés avec les déchets ménagers normaux, mais doivent être déposés dans un point de collecte pour le recyclage des appareils électriques et électroniques.

Table des matières

1. Description du produit 1.1.

Utilisation du produit

1.2. Parties principales

1.3. Paramètres techniques

1.4. Description et fonction du panneau de commande

1. Sécurité

2.1. Règles de sécurité

2.2. Fonction d'arrêt

1. Fonctionnement et stockage 3.1.

Emballage 3.2.

Transport et fonctionnement 3.3.

Stockage

1. Installation

4.1. Emplacement de montage

4.2. Connexion électrique

1. Fonctionnement

5.1. Préparation des matériaux 5.2 Démarrage de la machine à granité 5.3. Réglage de la concentration de granité 5.4. Production de granité 5.5. Situation d'urgence 6. Nettoyage et entretien 6.1. Vider le

bol 6.2. Démonter les

pièces de la poignée

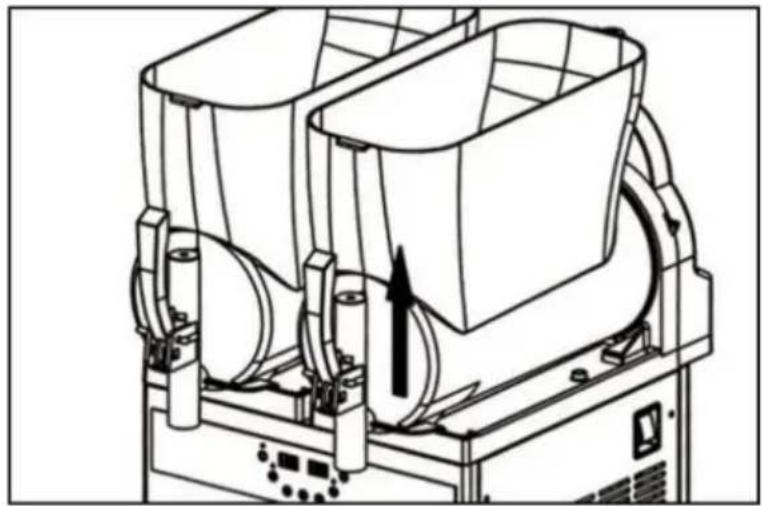

6.3. Retirez le bol et le couvercle 6.4. Démonter la poignée de poussée 6.5. Laver et désinfecter les composants 6.6.

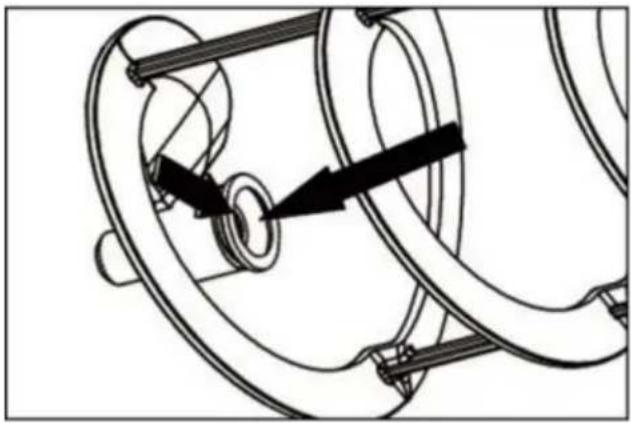

Remonter les pièces nettoyées 6.7. Cycle de

rinçage 6.8. Nettoyer

le boîtier d'eau 6.9. Couvercle

de la lampe 6.10.

Remplacement de la lampe

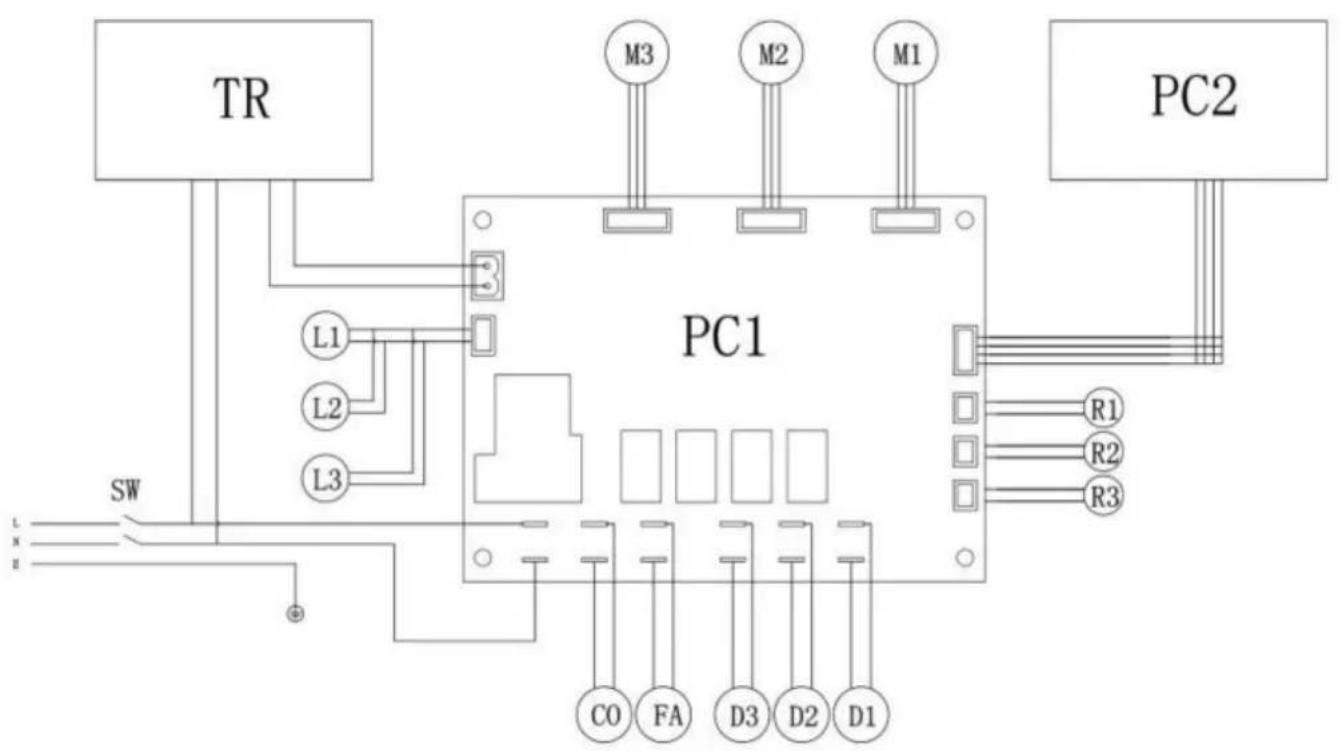

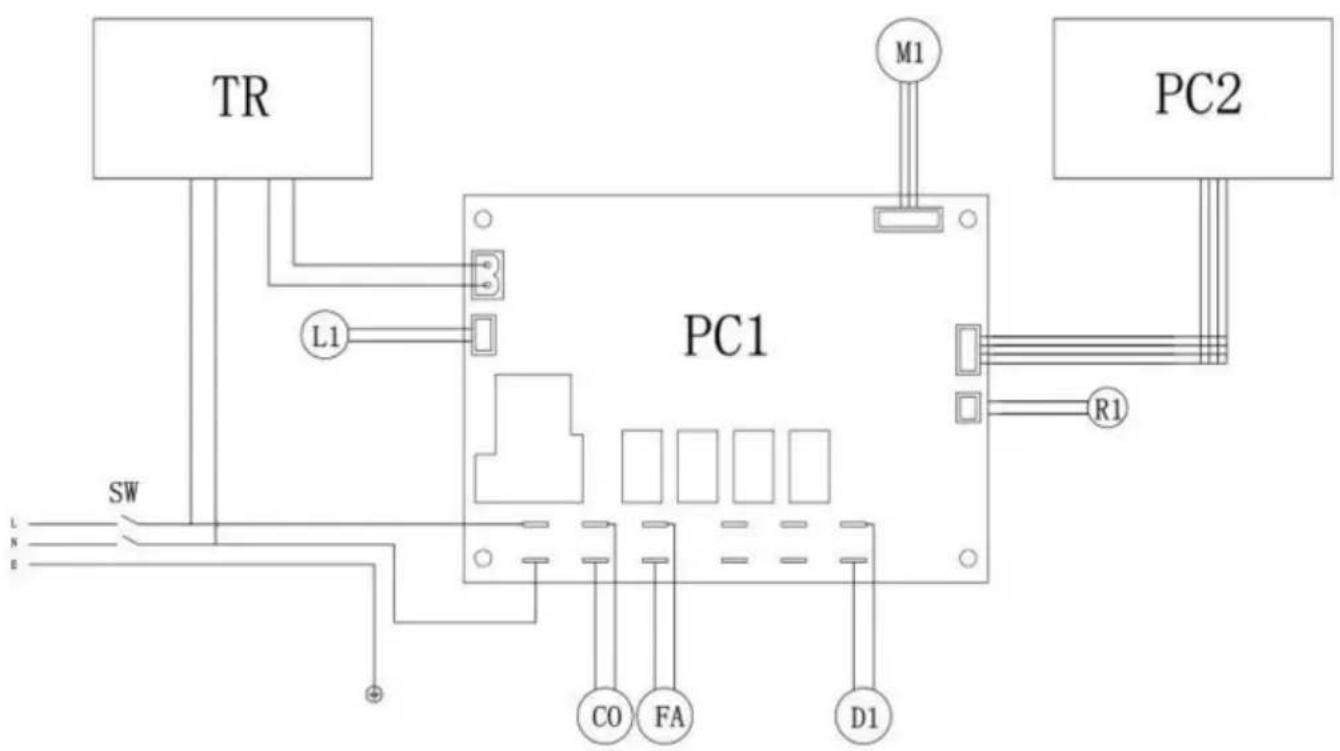

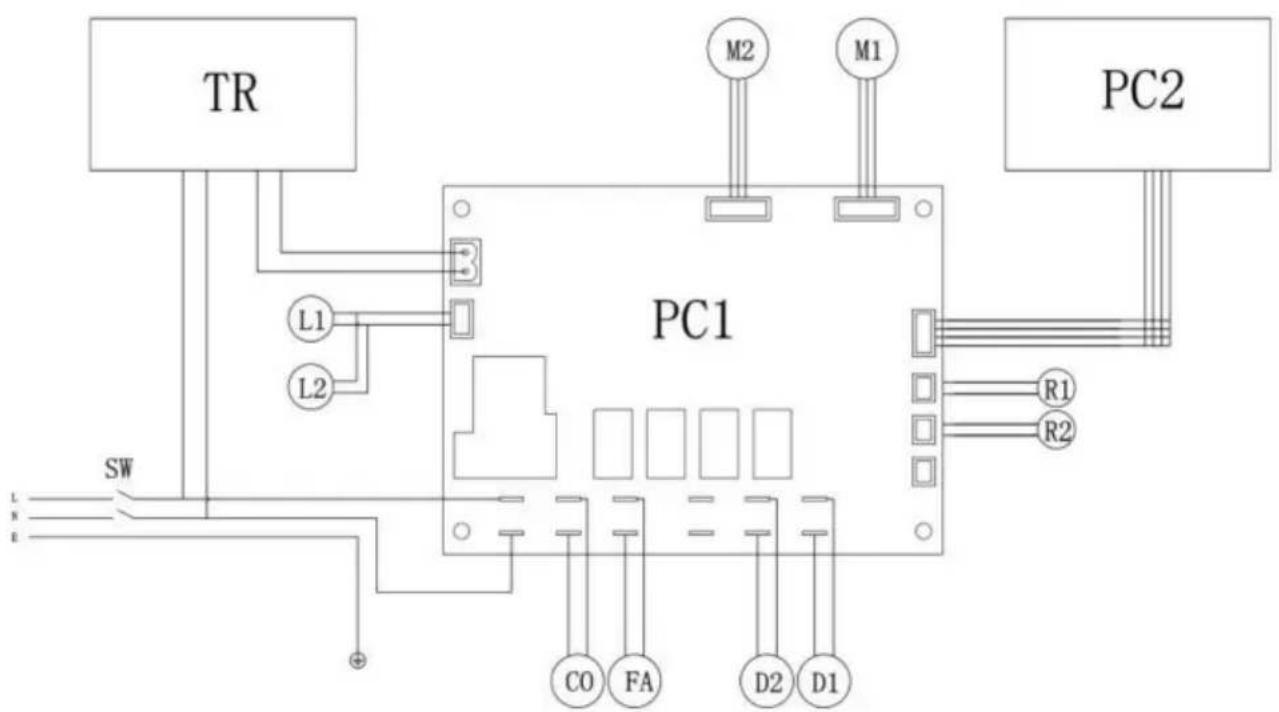

6.11. Entretien régulier 7. Schéma de câblage

1. Description du produit

1.1. Utilisation du produit

Cette machine est adaptée à la fabrication de granités et de boissons froides, et le fonctionnement de cette machine à granité doit être conforme aux normes en vigueur.

1.2. Parties principales

Les principaux composants de la machine sont les suivants suit:1. Couvercle du bol2. Bol3. Clé de décharge 4.Orifice de décharge5. Panneau de commande6. Châssis 7.Bac à eau

1.3. Paramètres techniques

Modèle : veuillez consulter la plaque signalétique

Taille : veuillez consulter la plaque signalétique

Puissance de sortie maximale (watts) : veuillez consulter la plaque signalétique

Tension de fonctionnement (volts) : veuillez consulter la plaque signalétique sur le côté de la machine

Plage de température ambiante de fonctionnement : de 5 degrés à 32 degrés

Numéro de bol : 1/2/3

Capacité d'un bol simple (L) : 12

Niveau de pression acoustique : minimum 65 dB

Note : N

Astuce : L'usine se réserve le droit de modifier la machine sans préavis.

1.4 Description et fonction du panneau de commande

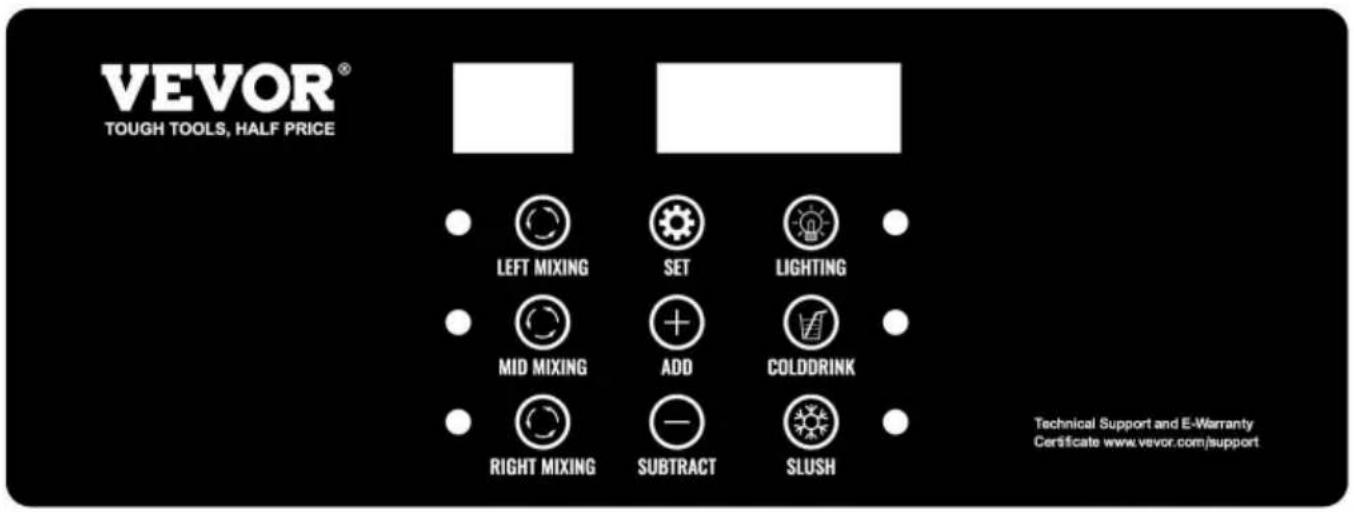

1.4.1 Schéma du panneau :

MODÈLE : XN360B

Code du modèle		UsineParamètre	Signification
XN120B	FIG.1	-2,0	Température de neige fondante
	Cd1	5,0	Température des boissons froides
XN240B	FIG.1	-2,0	Température de neige fondante pour le bol gauche
	SL2	-2,0	Température de neige fondante pour le bol droit
	Cd1	5,0	Température de la boisson froide pour le bol de gauche
	Cd2	5,0 Température de boisson froide pour le bol droit
XN360B	S1	-2,0 Température de neige fondante pour le bol de gauche
	S2	-2,0	Température de neige fondante pour le bol du milieu
	S3	-2,0 Température de neige fondante pour le bol droit
	C1	5,0 Température de boisson froide pour le bol de gauche
	C2	5,0 Température de boisson froide pour le bol du milieu
	C3	5,0	Température de la boisson froide pour le bol droit

Code	Réglage d'usine	Signification
P00	0,2 (degrés)	Différence de température de retour de la neige fondante valeur
P01	0 (Degrés)	La température de réglage maximale
P02	-15,0 (degrés)	La température de réglage minimale
P03	10 (minutes)	Temps de protection de la presse
P04	110 V: 85 V220 V: 185 V	Valeur de protection basse tension
P05	1 (0: Désactiver 1: Activer)	Protection de tension activée
P06	0,0	#1 correction de la température du bol
P07	0,0	#2 correction de la température du bol
P08	0,0	#3 correction de la température du bol
P09	2,0 (degrés)	Différence de retour de température de boisson froide valeur

1.4.2 Introduction à la fonction et à l'ensemble

(Modèle : XN120B)

1. Appuyez sur la touche « Mixage » pour activer la fonction de mélange ; le voyant de mélange s'allume. Appuyez à nouveau sur la touche « Mixage » pour désactiver la fonction de mélange.
2. Appuyez sur la touche « Boisson froide » (la fonction de mélange doit être activée, sinon la touche Boisson froide ne fonctionne pas) pour activer la fonction boisson froide. Le voyant de boisson froide s'allume (le compresseur est sous tension) ou clignote (le compresseur est éteint). Appuyez à nouveau sur la touche « Boisson froide » pour fermer la fonction boisson froide.
3. Appuyez sur la touche « Slush » (la fonction de mélange doit être activée, sinon la touche Slush ne fonctionne pas) pour ouvrir la fonction Slush. Le voyant Slush s'allume (le compresseur est sous tension) ou clignote (le compresseur est éteint). Appuyez à nouveau sur la touche « Slush » pour fermer la fonction Slush.
4. Appuyez sur la touche « Éclairage » pour allumer la lumière, puis appuyez à nouveau sur la touche « Éclairage » pour éteindre la lumière.
5. Appuyez sur la touche « Set » pour accéder à l'état de réglage des paramètres utilisateur. À ce stade, appuyez sur la touche « Set » pour modifier l'objet de réglage, appuyez sur la touche « Soustraire (-) » et la touche « Ajouter (+) » pour modifier la valeur. Après 5 secondes sans opération sur la touche, le système quittera et enregistrera automatiquement la valeur de réglage.
6. Maintenez enfoncées les touches « Soustraire (-) » et « Ajouter (+) » pendant 5 secondes en même temps pour entrer dans le mode de réglage des paramètres d'usine. Appuyez sur la touche « Éclairage » pour changer l'objet, appuyez sur la touche « Soustraire (-) » et sur la touche « Ajouter (+) » pour changer la valeur. Le système quittera et enregistrera automatiquement les paramètres après 5 secondes sans aucune opération de touche.

(Modèle : XN240B)

1. Appuyez sur la touche « Mélange gauche » pour activer la fonction de mélange gauche ; le voyant de mélange gauche s'allume. Appuyez à nouveau sur la touche « Mixage gauche » pour désactiver la fonction de mixage gauche.
2. Appuyez sur la touche « Mélange à droite » pour activer la fonction de mélange à droite ; le voyant de mélange à droite s'allume. Appuyez à nouveau sur la touche « Mélange à droite » pour désactiver la fonction.
3. Appuyez sur la touche « Boisson froide » (une fonction de mélange doit être activée, sinon la touche Boisson froide ne fonctionne pas) pour activer la fonction Boisson froide. Le voyant Boisson froide s'allume (compresseur sous tension) ou clignote (compresseur éteint).

Appuyez à nouveau sur la touche « Boisson froide » pour désactiver la fonction Boisson froide.

1. Appuyez sur la touche « Slush » (une fonction de mélange doit être activée, sinon la touche Slush ne fonctionne pas) pour activer la fonction Slush. Le voyant Slush s'allume (compresseur sous tension) ou clignote (compresseur éteint). Appuyez à nouveau sur la touche « Slush » pour désactiver la fonction.
2. Appuyez sur la touche « Éclairage » pour allumer la lumière ; appuyez à nouveau pour l'éteindre.
3. Appuyez sur la touche « Set » pour accéder au réglage des paramètres utilisateur. À ce stade, appuyez sur « Set » pour changer l'objet de réglage, et sur « Soustraire (-) » ou « Ajouter (+) » pour modifier la valeur. Après 5 secondes sans action, le système quitte et enregistre automatiquement la valeur.
4. Maintenez enfoncées simultanément les touches « Set » et « Ajouter (+) » pendant 5 secondes pour entrer en mode de réglage des paramètres d'usine. Appuyez sur « Set » pour changer l'objet, et sur « Soustraire (-) » ou « Ajouter (+) » pour modifier la valeur.

Le système quitte et enregistre automatiquement les paramètres après 5 secondes sans aucune opération.

(Modèle : XN360B)

1. Appuyez sur la touche « Mélange gauche » pour activer la fonction de mélange gauche ; le voyant de mélange gauche s'allume. Appuyez à nouveau pour désactiver la fonction.
2. Appuyez sur la touche « Mélange intermédiaire » pour activer la fonction de mélange intermédiaire ; le voyant de mélange intermédiaire s'allume. Appuyez à nouveau pour désactiver la fonction.
3. Appuyez sur la touche « Mélange à droite » pour activer la fonction de mélange à droite ; le voyant de mélange à droite s'allume. Appuyez à nouveau pour désactiver la fonction.
4. Appuyez sur la touche « Boisson froide » (une fonction de mélange doit être activée, sinon la touche Boisson froide ne fonctionne pas) pour activer la fonction Boisson froide. Le voyant Boisson froide s'allume (compresseur sous tension) ou clignote (compresseur éteint). Appuyez à nouveau pour désactiver la fonction.
5. Appuyez sur la touche « Slush » (une fonction de mixage doit être activée, sinon la touche Slush ne fonctionne pas) pour ouvrir la fonction Slush, et la lumière Slush est allumée (le compresseur est sous tension) ou le voyant de neige fondue clignote (le compresseur est sous tension)

(éteint), puis appuyez à nouveau sur la touche Slush pour fermer la fonction Slush.

1. Appuyez sur la touche « Éclairage » pour allumer la lumière, puis appuyez à nouveau sur la touche « Éclairage » pour éteindre la lumière.
2. Appuyez sur la touche « Set » pour accéder à l'état de réglage des paramètres utilisateur. À ce stade, appuyez sur la touche « Set » pour modifier l'objet de réglage, appuyez sur la touche « Soustraire (-) » et la touche « Ajouter(+) » pour modifier la valeur. Après 5 secondes sans opération sur la touche, le système quittera et enregistrera automatiquement la valeur de réglage.
3. Maintenez enfoncées les touches « Soustraire (-) » et « Ajouter (+) » pendant 5 secondes en même temps pour entrer dans le mode de réglage des paramètres d'usine. Appuyez sur la touche « Set » pour modifier l'objet, appuyez sur la touche « Soustraire (-) » et la touche « Ajouter (+) » pour modifier la valeur. Le système quittera et enregistrera automatiquement les paramètres après 5 secondes sans aucune opération de touche.

Remarque : lorsque la machine fonctionne bien, ne modifiez pas les paramètres d'usine.

1.4.3 Description du code d'alarme

1) "- -": L'alarme de bol gelé est déclenchée et le compresseur et le moteur s'arrêtent de fonctionner et reprennent automatiquement après 10 minutes.

2) "RH" : alarme de dysfonctionnement du capteur de température. Arrêter le refroidissement dans un état de fonction de boisson froide sans affecter la fonction slush.

3) "LLL" : alarme basse tension, toute la machine s'arrête. Couper l'alimentation et vérifier l'alimentation électrique. Redémarrer la machine une fois que la tension est stable. Si cela affiche « LLL » fréquemment, nous vous suggérons de connecter un stabilisateur de tension.

2. Sécurité

2.1 Règles générales de sécurité

1. Lisez attentivement l'intégralité du manuel.
2. Le cordon d'alimentation doit être conforme aux normes de sécurité locales.
3. Le cordon d'alimentation et la taille de la fiche doivent être conformes aux paramètres sur la plaque signalétique de la machine, correctement mis à la terre et couplés avec les interrupteurs et disjoncteurs appropriés. Ne jamais utiliser la machine à proximité d'objets inflammables ou explosifs.

- Aucune modification technique de la machine.

• Veuillez ne pas vaporiser de produit de rinçage sur la machine.
• Assurez-vous de suivre les instructions pour utiliser la machine. • Veuillez ne pas monter la machine sur d'autres appareils.
• Veuillez ne pas laver avec du benzène ou d'autres substances dissoutes.
• Ne jamais bloquer les évents situés sur le côté de la machine.

Avant de nettoyer la machine, assurez-vous que la machine a été déconnectée du courant.

La machine doit être réparée par notre centre de service ou par un technicien qualifié.

* Les dommages dus à une utilisation incorrecte annuleront notre garantie et l'usine ne sera pas responsable des blessures corporelles ou matérielles.

2.2. Fonction d'arrêt

Coupez l'interrupteur principal pour arrêter la machine.

3. Fonctionnement et stockage

Toutes les opérations décrites au chapitre 4 doivent être réalisées par des professionnels en charge du transport et de la manutention de produits emballés ou non emballés.

Assurez-vous d'utiliser un équipement approprié en fonction de la nature et du poids des marchandises, ainsi que les stipulations pertinentes des réglementations locales.

3.1. Emballage

Les marchandises à expédier doivent être emballées et fixées avec de la mousse à l'intérieur et des boîtes en carton ou en bois à l'extérieur.

3.2. Transport et manutention

En cas de travaux physiques nécessaires, ceux-ci doivent être réalisés par au moins deux personnes.

1) La machine doit rester en position verticale lorsqu'elle est déplacée. 2) Faites attention à l'emballage et aux parties saillantes.

3.3. Stockage

La machine doit être nettoyée et désinfectée avant d'être mise en entrepôt.

Si la machine doit rester inutilisée pendant une longue période, des mesures de protection doivent être prises pour son emplacement de placement et sa durée de stockage :

1) La machine doit être placée dans un espace clos. 2) Évitez que la machine soit heurtée ou écrasée. 3) La machine doit être placée dans un endroit frais et sec, non exposé à l'humidité et à une température élevée. 4) Gardez la machine à l'écart des substances corrosives.

4. Installation

La machine doit être installée dans une pièce lumineuse, bien aérée et avec un sol dur et solide.

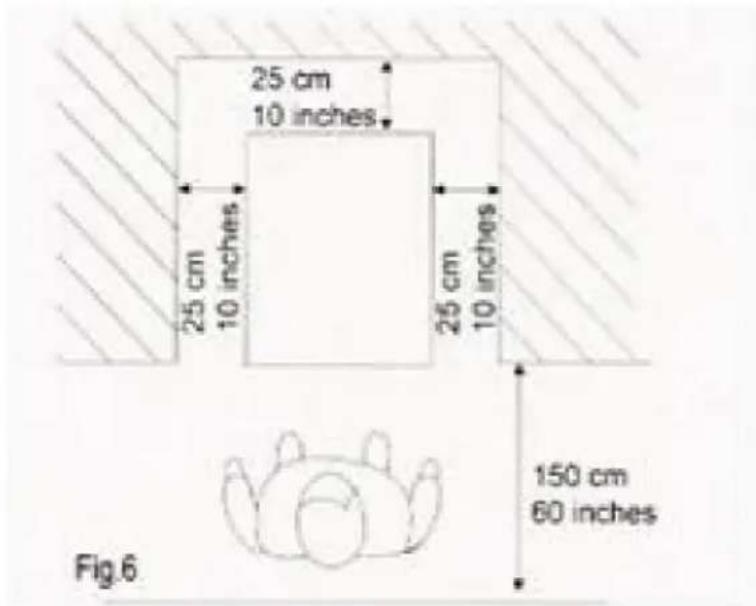

4.1 Emplacement de montage

1. Le sol sur lequel la machine sera montée doit être ferme et plat.
2. L'espace doit être lumineux, bien aéré et propre.
3. Un espace libre suffisant doit être prévu pour faciliter un fonctionnement sans restriction, ainsi qu'une utilisation d'urgence. *CONSEIL : Laissez un espace libre de 25 cm (10 po) sur le dessus du bol.

* Avant d'utiliser la machine pour la première fois, toutes les pièces doivent être nettoyées et les pièces en contact avec la neige fondante doivent être manipulées avec précaution ; pour plus de détails, veuillez lire la section correspondante.

4.2. Connexion électrique

Assurez-vous que l'interrupteur principal est sur « 0 » avant

vous branchez.

Attention : La prise de courant doit être disposée dans un endroit facilement accessible par l'utilisateur.

5. Fonctionnement

5.1. Préparation du matériel

Versez le matériau dans le bol lorsque la machine est éteinte et non alimentée.

Attention : la teneur minimale en sucre ne doit pas être inférieure à 13 %, car la concentration peut endommager la machine.

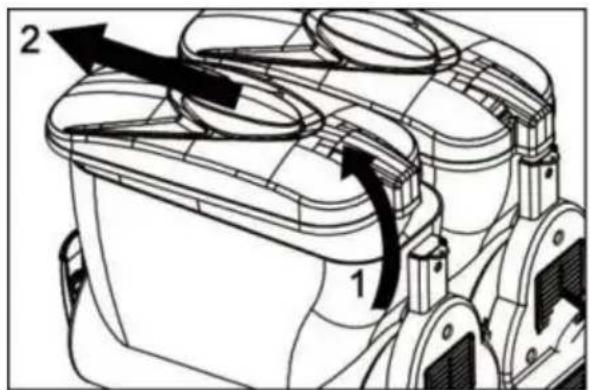

Retirez le couvercle du bol en suivant les instructions suivantes :

1. Soulevez l'arrière du couvercle.
2. Retirez le couvercle du support avant.
3. Une fois le matériau ajouté au bol, le couvercle du bol doit être remis en place.

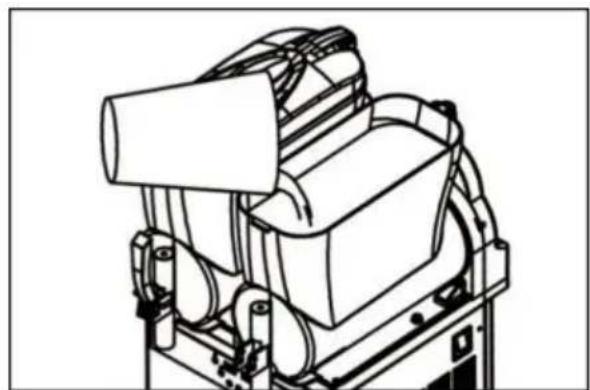

Avertissement :

1) Veuillez ne pas ouvrir le couvercle de force. 2) Ne jamais ajouter de liquide à une température supérieure à 25 degrés Celsius. 3) Lors de l'alimentation du bol, veillez à ne pas dépasser la limite maximale et à dépasser l'arbre du mélangeur. 4) Veuillez ne pas allumer la machine lorsque le couvercle n'est pas en place. Veuillez éteindre et débrancher la machine avant de retirer le couvercle. 5) Veuillez éteindre et débrancher la machine avant de retirer des pièces du bol.

5.2. Démarrage de la machine à granité

Se référer à 1.4. Description et fonction du panneau de commande.

5.3. Réglage de la concentration de la neige fondante

Reportez-vous à 1.4.2 pour configurer les paramètres ; la position la plus grande correspond à une neige fondante plus épaisse.

5.4. Production de boues

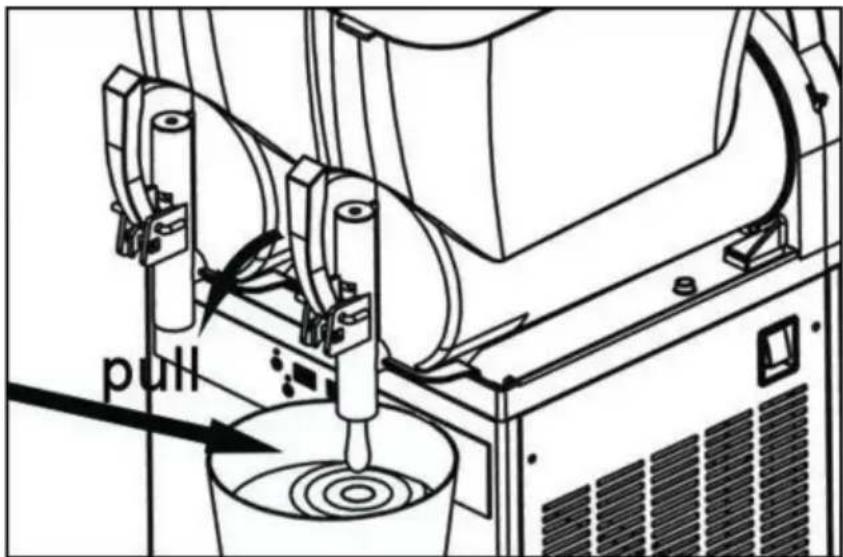

Tirez sur la poignée pour produire la neige fondante.

Si la machine ne doit pas être utilisée en continu, les opérations suivantes sont requises dans le cas des produits laitiers :

1) Vaporisez de l'eau sur le robinet et la zone environnante.

(Utilisez un chiffon propre pour essuyer et désinfecter en même temps).

2) Avant de préparer de la granité pour le client, veuillez utiliser une petite quantité de produit à essayer en premier.

5.5 Situations d'urgence

1) En cas d'extrême urgence, placez l'interrupteur principal sur « 0 » pour éteindre la machine.

2) Si la machine est bloquée, éteignez-la et contactez le service après-vente ou un technicien professionnel.

6. Nettoyage et entretien

Avant tout nettoyage et entretien des composants externes de la machine, assurez-vous que l'interrupteur principal est sur la position « 0 » et que la machine n'est pas branchée.

machine, assurez-vous que l'interrupteur principal est situé sur la position « 0 » et que la machine n'est pas branchée.

Pour le nettoyage et l'entretien, suivez ces instructions :

1. Ne jamais utiliser de matières solubles et explosives.
2. Ne jamais utiliser de matières solubles et explosives.
3. Lorsque la machine est sous tension et que l'interrupteur principal est en position « 1 », le nettoyage est interdit.

Avant de nettoyer le bol, veuillez d'abord retirer tous les éléments préalablement préparés.

Avant de nettoyer le bol, veuillez d'abord retirer tous les éléments préalablement préparés.

Veuillez ne pas démonter la poignée de la machine s'il y a du matériel ou autre liquide dans le bol.

Veuillez ne pas démonter la poignée de la machine s'il y a du matériel ou autre liquide dans le bol.

6.3 Retirez le bol et le couvercle

Retirez chaque bol pour vous assurer que la machine est propre et nette.

Retirez le bol comme suit :

1. Retirez le couvercle comme indiqué sur la figure.
2. Soulevez la partie avant du bol pour le desserrer.
3. Poussez doucement et faites pivoter son dos pour retirer le bol.
4. Retirez l'arbre du mélangeur et retirez la bague d'étanchéité.

6.4 Démonter la poignée de poussée

1. Posez la cuvette sur une surface lisse pour faciliter le retrait du robinet. Tirez le « U » vers vous et poussez le robinet avec votre autre main.
2. Déverrouillez le ressort, maintenez-le enfoncé, poussez horizontalement et enfin relâchez-le.
3. Dévissez la barre du robinet.
4. Maintenez les deux brides en caoutchouc enfoncées et séparez-en le caoutchouc rouge.

Toutes les pièces doivent être lavées à l'eau chaude et au savon, puis complètement séchées à l'air libre avant le remontage.

6.5. Laver et désinfecter les composants

Toutes les pièces précédemment retirées doivent être soigneusement nettoyées et désinfectées.

Remarque importante : les procédures de désinfection doivent être conformes aux directives d'exploitation de la machine.

Veuillez suivre les instructions ci-dessous pour assurer une désinfection adéquate :

1. Versez la solution antiseptique dans le récipient (solution d'hypochlorite de sodium à 2 % mélangée à de l'eau).
2. Lavez soigneusement le bol, le couvercle et l'évaporateur avec une éponge imbibée.
3. Nettoyez soigneusement avec de l'eau.
4. Versez le désinfectant dans un autre récipient.
5. Trempez les pièces démontées dans le désinfectant.
6. Faites tremper les pièces dans le désinfectant pendant 30 minutes.
7. Rincez abondamment à l'eau.
8. Séchez les pièces à l'air libre dans un endroit propre.
9. Remontez comme décrit dans la section 6.5.
10. Rincez abondamment à l'eau avant d'utiliser la machine.

Attention : Ne plongez pas le couvercle avec la lampe dans une solution. Avant

de nettoyer et de désinfecter le couvercle, veuillez retirer le couvercle comme décrit dans la section précédente. Afin de nettoyer correctement le couvercle de la lampe, ces étapes doivent être suivies :

1. Essuyez le fond du couvercle (la partie en contact avec la machine) avec un chiffon propre et humide.
2. Essuyez l'extérieur de la machine avec un chiffon propre et humide.
3. Utilisez une éponge imbibée de désinfectant pour désinfecter le fond du couvercle. Assurez-vous de ne pas mouiller l'interface entre le couvercle et la machine.
4. Laissez fonctionner pendant 30 minutes.
5. Rincez deux fois ou plus. Seul le bas du couvercle doit être essuyé avec une éponge imbibée d'eau propre.
6. Posez le couvercle sur une surface plane et propre pour le sécher. Commencez par sécher le fond, puis essuyez les parties externes avec un chiffon propre.
7. Remettez le couvercle en place après avoir nettoyé et désinfecté le bol. Ne nettoyez jamais la machine lorsque le couvercle est installé dessus.

6.6 Remonter les pièces nettoyées

Tous les composants nettoyés et désinfectés doivent être soigneusement réinstallés, et les composants doivent être entièrement lubrifiés pour que la machine fonctionne de manière optimale.

Nettoyez le plateau et la grille séparément avec de l'eau tiède.

Séchez toutes les pièces.

Remettez la grille sur le plateau.

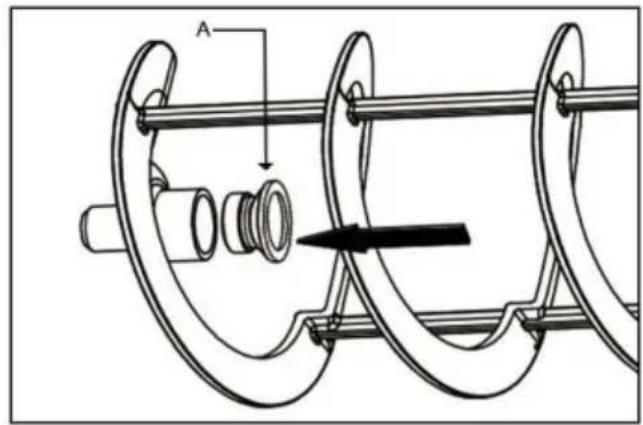

Installez la bague d'étanchéité de l'arbre du mélangeur comme indiqué.

Remarque importante : Vérifiez toujours l'intégrité de la bague d'étanchéité. Si la bague d'étanchéité est cassée, remplacez-la par une neuve.

Utilisez la vaseline fournie pour lubrifier la bague d'étanchéité dans la zone illustrée.

Installez l'arbre du mélangeur comme indiqué ; installez la tête de l'arbre du mélangeur (C) sur l'arbre (D).

Conseil : Faites-le tourner dans la première moitié du bol et poussez le bol vers la position désignée en contact avec la bague d'étanchéité (B).

1) Alignez la tête de l'arbre du mélangeur avec l'interface à l'intérieur du bol, appuyez pour descendre le bol et suivez les instructions ci-dessous pour réinstaller le robinet. 2) Lubrifiez entièrement les articulations avec la vaseline fournie. 3) Placez le piston dans la position désignée et poussez la poignée jusqu'à ce qu'il relie le robinet.

6.7 Cycle de rinçage

Avant de démarrer la machine, il faut la nettoyer en cycle.

Procédez comme suit :

1. Remplissez le bol d'eau.
2. Laissez la machine remuer pendant 5 minutes.
3. Éteignez la machine et ouvrez le robinet pour vider l'eau du bol.

6.8 Nettoyer la boîte à eau

La boîte à eau doit être vidée et nettoyée régulièrement.

Soulevez la boîte à eau avec le couvercle, puis retirez-la.

6.9 Couvercle de la lampe

6.10 Remplacement de la lampe

Lors du remplacement de la lampe, l'interrupteur principal doit être éteint et l'alimentation doit être coupée.

Retirez le capuchon de protection et dévissez les vis du couvercle ; utilisez des tournevis pour fonctionner.

6.11 Entretien régulier

1) La machine doit être entretenue régulièrement par des techniciens professionnels (au moins une fois par an). 2) Une inspection régulière peut garantir que tous les composants sont installés en place et que la machine peut fonctionner en toute sécurité. 3) Tout composant endommagé doit être remplacé par des pièces d'origine.

7. Schéma de câblage

Carte PCI principale, panneau d'affichage PC2, commutateur SW, compresseur CO, ventilateur FA, transformateur TR, agitateur M1, éclairage L1-LED, capteur de température R1.

Carte PCI principale, panneau d'affichage P2, commutateur SW, compresseur CO, ventilateur FA, transformateur TR, agitateur M1/M2, éclairage LED L1/L2, capteur de température R1/R2, électrovanne D1/D2.

Carte PCI principale, panneau d'affichage P2, commutateur SW, compresseur CO, ventilateur FA, transformateur TR, agitateur M1/M2/M3, éclairage LED L1/L2/L3, capteur de température R1/R2/R3, électrovanne D1/D2/D3.

Assistance technique et certificat de garantie

électronique www.vevor.com/support
