XN120B - Maszyna do lodu Vevor - Bezpłatna instrukcja obsługi

Marka	Vevor
Model	XN120B
Typ produktu	Maszyna do granité (slush)
Zastosowanie	Profesjonalne i domowe
Pojemność misy	12 litrów
Liczba mis	1
Zasilanie elektryczne	220-240 V ~ 50/60 Hz
Zakres temperatury otoczenia	5 °C do 32 °C
Główne funkcje	Mieszanie, produkcja slush, napój zimny, wbudowane oświetlenie
Panel sterowania	Cyfrowy z dedykowanymi przyciskami (Mieszanie, Slush, Napój zimny, Oświetlenie, Set)
Regulacja stężenia	Ustawiana za pomocą panelu (regulowana temperatura zamrażania)
Zabezpieczenia	Alarm zamarzniętej misy, zabezpieczenie przed niskim napięciem, wyłącznik awaryjny
Materiał misy	Stal nierdzewna (do kontaktu z żywnością)
Czyszczenie	Demontaż misy, pokrywy i kranu; mycie w ciepłej wodzie z mydłem i dezynfekcja
Regularna konserwacja	Opróżnianie i czyszczenie zbiornika na wodę; coroczna konserwacja przez technika
Wymiana lampy	Możliwe po odcięciu zasilania
Części zamienne	Należy używać wyłącznie oryginalnych części Vevor
Zgodność	Część 15 FCC, dyrektywa WEEE (2012/19/WE)
Gwarancja	Gwarancja elektroniczna przez www.vevor.com/support

Często zadawane pytania - XN120B Vevor

Jakie jest napięcie zasilania maszyny XN120B ?

Maszyna działa przy 220-240 V ~ 50/60 Hz. Sprawdź tabliczkę znamionową w celu uzyskania dokładnych wartości.

Jak uruchomić produkcję granité ?

Upewnij się, że mieszanina znajduje się w misie, następnie naciśnij przycisk Mieszanie, aby włączyć mieszanie, a następnie Slush, aby uruchomić chłodzenie. Wskaźnik Slush zaświeci się, gdy sprężarka działa.

Co zrobić, gdy wyświetlacz pokazuje 'LLL' ?

Alarm LLL oznacza niskie napięcie. Wyłącz zasilanie, sprawdź źródło zasilania i uruchom ponownie po stabilizacji. Jeśli problem nadal występuje, zainstaluj stabilizator napięcia.

Jak wyczyścić misę po użyciu ?

Opróżnij misę, zdejmij pokrywę i misę, zdemontuj kran. Umyj wszystkie części w ciepłej wodzie z mydłem, zdezynfekuj roztworem podchlorynu sodu 2%, spłucz i wysusz na powietrzu przed ponownym montażem.

Czy można używać maszyny do gorących napojów ?

Nie, maszyna jest przeznaczona do cieczy o temperaturze pokojowej lub zimnej. Nigdy nie dodawaj cieczy o temperaturze powyżej 25 °C.

Jak ustawić gęstość granité ?

Naciśnij przycisk Set, aby uzyskać dostęp do ustawień użytkownika, następnie użyj przycisków + i - do regulacji temperatury zamrażania. Niższa wartość daje gęstsze granité.

Czy maszyna może pozostać włączona przez cały dzień ?

Tak, jest przeznaczona do ciągłego użytku, ale zaleca się regularne czyszczenie i codzienne opróżnianie zbiornika na wodę. W przypadku dłuższego nieużywania wyłącz i odłącz.

Co oznacza kod alarmu '--' ?

Alarm -- oznacza zamarzniętą misę (blokadę). Sprężarka i silnik automatycznie zatrzymują się i wznawiają pracę po 10 minutach. Jeśli problem nadal występuje, sprawdź konsystencję mieszaniny.

Jak wymienić lampę wewnętrzną ?

Wyłącz główne zasilanie, zdejmij osłonę ochronną, odkręć śruby pokrywy lampy, wymień żarówkę na nową identyczną i zamontuj z powrotem.

Gdzie znaleźć numer seryjny maszyny ?

Numer seryjny i dane techniczne znajdują się na tabliczce znamionowej umieszczonej z boku maszyny.

INSTRUKCJA OBSŁUGI XN120B Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

MASZYNA DO SLUSHA

MODEL:XN120B XN240B XN360B

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

„Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

MASZYNA DO SLUSHA

MODEL:XN120B XN240B XN360B

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie

techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

	Ostrzeżenie - aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytaćPrzeczytaj uważnie instrukcję obsługi.
	UWAGA: Zmiany lub modyfikacje nie są wyraźnie dozwolone.zatwierdzone przez stronę odpowiedzialną za zgodność mogą być nieważne uprawnienia użytkownika do obsługi sprzętu!To urządzenie jest zgodne z częścią 15 przepisów FCC.Eksploatacja podlega następującym dwóm warunkom:1) Produkt ten może powodować szkodliwe zakłócenia.2) Produkt ten musi być odporny na wszelkie zakłócenia,w tym zakłócenia mogące powodować niepożądane działanie.OSTRZEŻENIE: Zmiany lub modyfikacje tego produktu nie są dozwolone.wyraźnie zatwierdzone przez stronę odpowiedzialną za zgodnośćmoże unieważnić prawo użytkownika do korzystania z produktu.Uwaga: Ten produkt został przetestowany i uznany za zgodny z limity dla urządzeń cyfrowych klasy B zgodnie z częścią 15Przepisy FCC. Te limity mają na celu zapewnienierozsądna ochrona przed szkodliwymi zakłóceniami winstalacja mieszkaniowa.Ten produkt generuje, wykorzystuje i może emitować fale radiowe.energia częstotliwości, a jeśli nie jest zainstalowana i używana wzgodnie z instrukcją może powodować szkodliwe skutkizakłócenia w komunikacji radiowej. Nie ma jednakgwarancja, że w określonym miejscu nie wystąpią żadne zakłóceniainstalacji. Jeśli ten produkt powoduje szkodliwe zakłóceniaodbiór radia lub telewizji, który można określić na podstawiewyłączając i włączając produkt, zachęcamy użytkownika do wypróbowaniaaby skorygować zakłócenia za pomocą jednego lub więcej z następujących sposobówśrodki.Zmień orientację lub lokalizację anteny odbiorczej.Zwiększ odległość między produktem a odbiornikiem. Podłącz produkt dogniazdka w innym obwodzie niżto, do czego podłączony jest odbiornik.• W celu uzyskania pomocy należy zwrócić się do sprzedawcy lub doświadczonego technika radiowo-telewizyjnego.
	Ten produkt podlega postanowieniom Dyrektywy Europejskiej 2012/19/WE. Symbol przedstawiający przekreślony kosz na śmieci na kółkach oznacza, że produkt wymaga oddzielnej zbiórki odpadów w Unii Europejskiej. Dotyczy to produktu i wszystkich akcesoriów oznaczonych tym symbolem. Produktów oznaczonych w ten sposób nie można wyrzucać razem ze zwykłymi odpadami domowymi, ale należy je oddać do punktu zbiórki w celu recyklingu urządzeń elektrycznych i elektronicznych.

Spis treści

1. Opis produktu 1.1.

Zastosowanie produktu

1.2. Części główne

1.3 Parametry techniczne

1.4. Opis i funkcje panelu sterowania

2.

Bezpieczeństwo 2.1. Zasady

bezpieczeństwa 2.2. Funkcja zatrzymania

1. Eksploatacja i przechowywanie

3.1. Opakowanie

3.2. Transport i eksploatacja 3.3.

Przechowywanie

1. Instalacja

4.1. Miejsce montażu

4.2. Podłączenie zasilania

1. Działanie 5.1.

Przygotowanie materiałów 5.2

Uruchomienie maszyny do produkcji

slush 5.3. Regulacja stężenia slush 5.4.

Produkcja slush

5.5. Sytuacja awaryjna

1. Czyszczenie i konserwacja 6.1.

Opróżnianie miski 6.2.

Demontaż części uchwytu

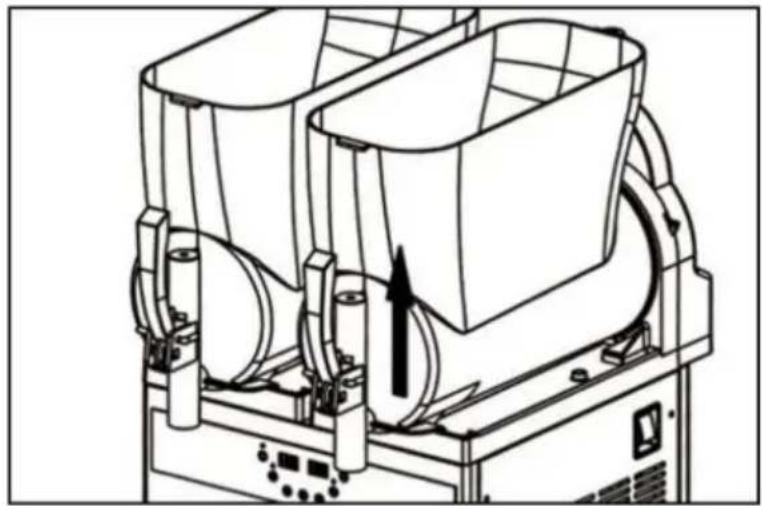

6.3. Zdejmij miskę i pokrywkę

6.4. Demontaż uchwytu do pchania

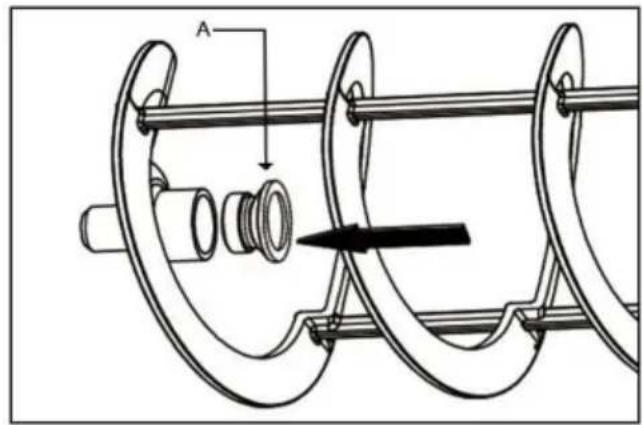

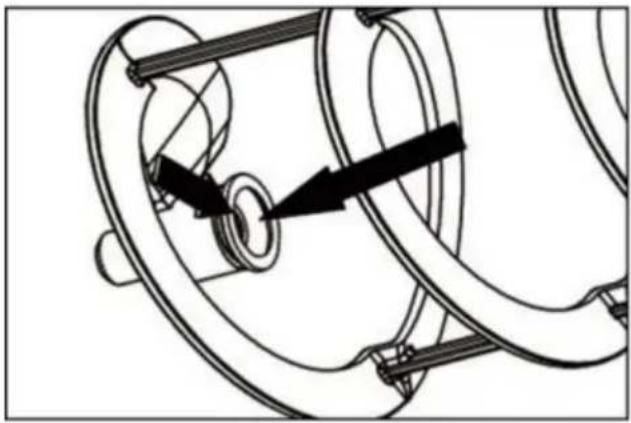

6.5. Mycie i dezynfekcja komponentów 6.6. Ponowny

montaż wyczyszczonych części 6.7. Cykl

płukania 6.8.

Czyszczenie skrzynki wodnej 6.9.

Osłona lampy 6.10.

Wymiana lampy 6.11. Regularna

konserwacja

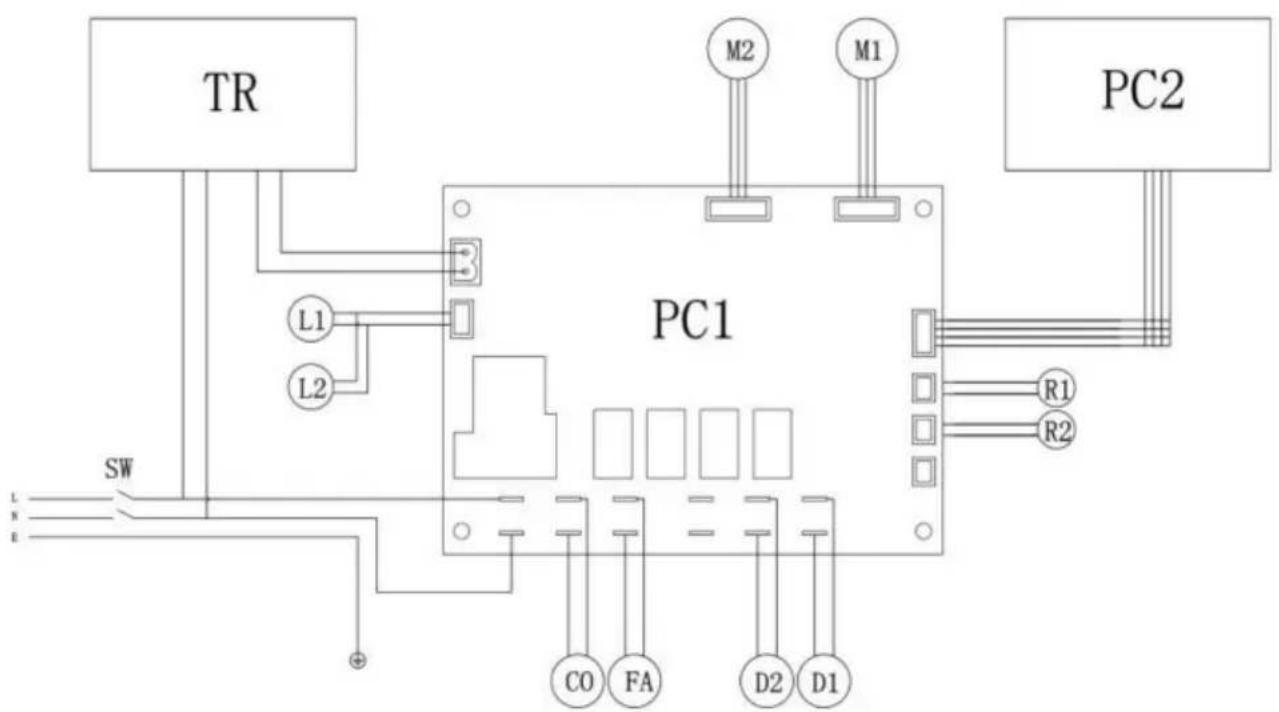

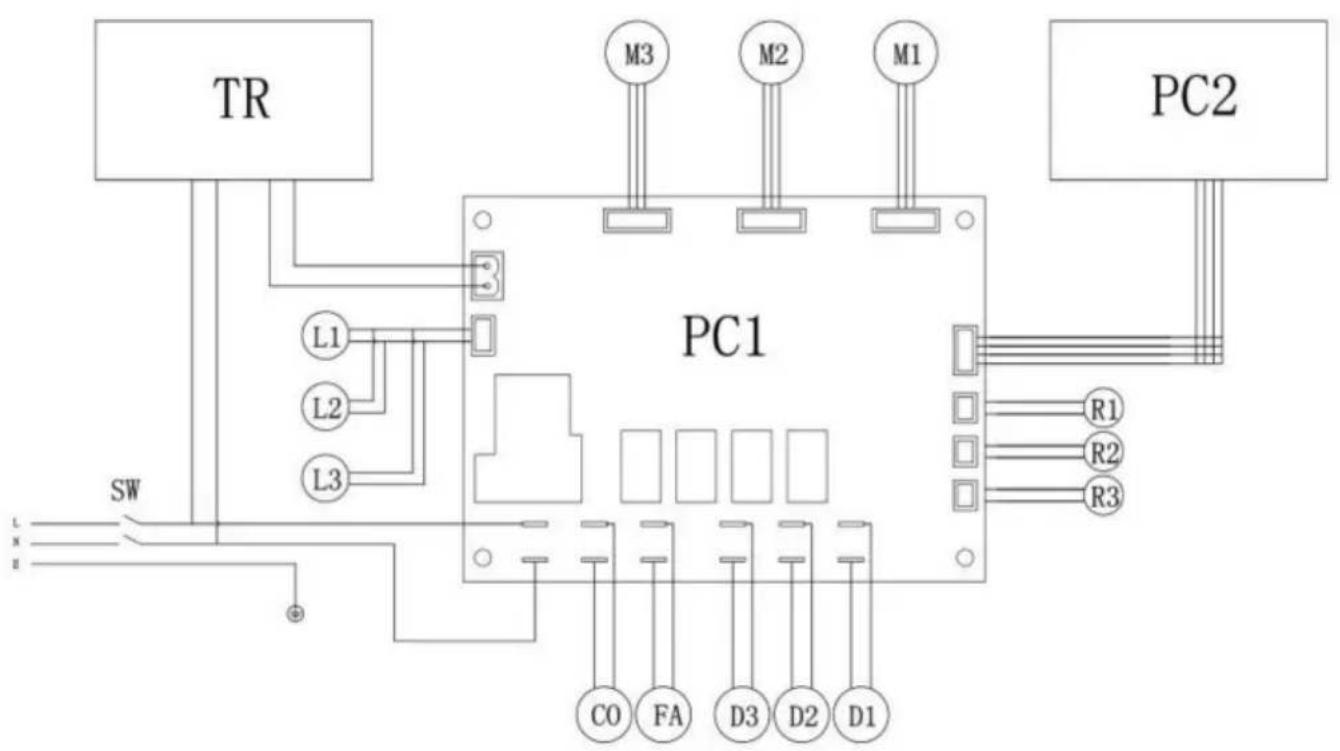

1. Schemat okablowania

1. Opis produktu

1.1. Zastosowanie

produktu To urządzenie nadaje się do przygotowywania napojów mrożonych i

zimnych. Obsługa urządzenia musi być zgodna z obowiązującymi normami.

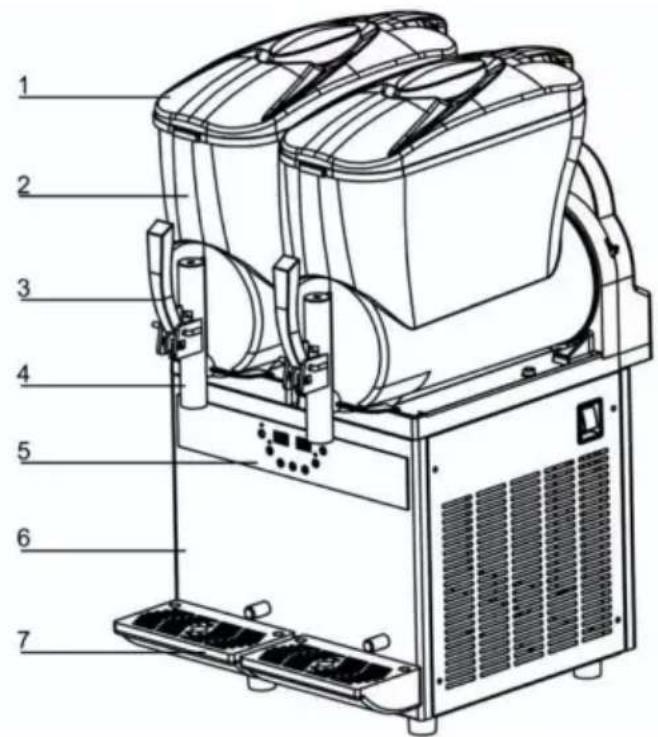

1.2. Części główne

Główne elementy maszyny to:następuje:1. Pokrywka miski2. Miska3. Klucz spustowy 4. Otwórspustowy 5. Panelsterowania6. Podwozie7. Tacka na wodę

1.3 Parametry techniczne

Model: proszę zobaczyć tabliczkę znamionową

Rozmiar: proszę sprawdzić tabliczkę znamionową

Maksymalna moc wyjściowa (waty): patrz tabliczka znamionowa

Napięcie robocze (wolty): patrz tabliczka znamionowa z boku maszyny

Zakres temperatury otoczenia podczas pracy: od 5 stopni do 32 stopni

Numer miski: 1/2/3

Pojemność pojedynczej miski (L):12

Poziom ciśnienia akustycznego: min. 65 dB

Ocena: N

* Wskazówka: Fabryka zastrzega sobie prawo do modyfikacji maszyny bez uprzedzenia.

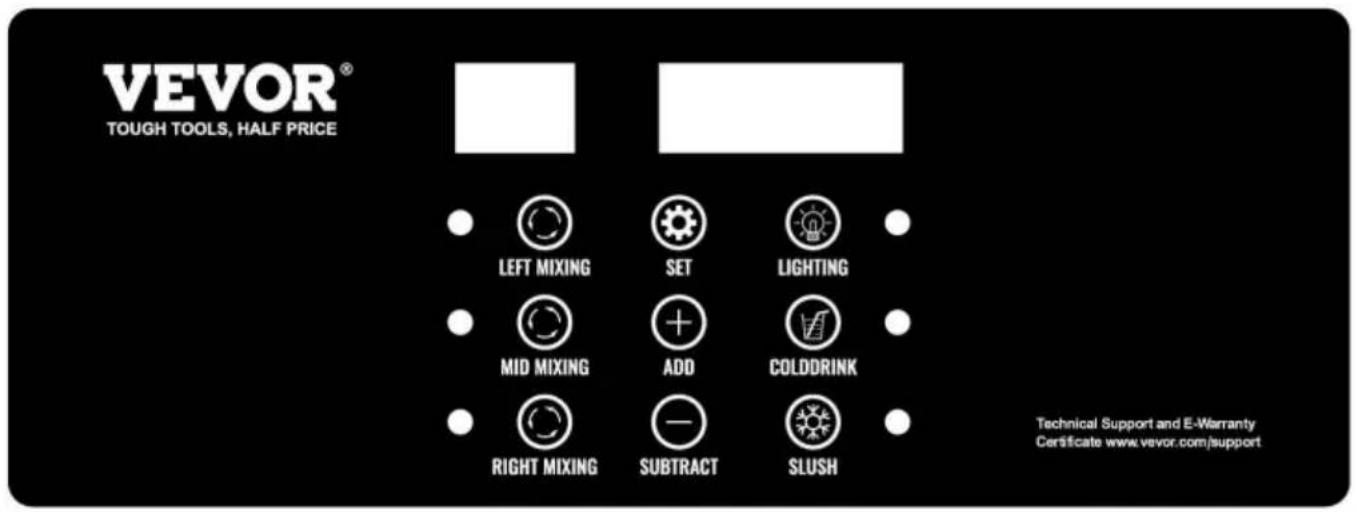

1.4 Opis i funkcja panelu sterowania 1.4.1 Schemat panelu:

MODEL: XN360B

Kod modelu		Fabryka Ustawienie	Oznaczający
XN120B	RYS. 1	-2,0°C	Temperatura śniegu
	CD1	5,0°C	Temperatura zimnego napoju
XN240B	RYS. 1	-2,0°C	Temperatura śniegu dla lewej misy
	SL2	-2,0°C	Temperatura lodu dla prawej miski
	CD1	5,0°C	Temperatura zimnego napoju dla lewej miski
	CD2	5,0°C	Temperatura zimnego napoju dla prawej miski
XN360B	S1	-2,0°C	Temperatura lodu w lewej misce
	S2	-2,0°C	Temperatura brei dla środkowej misy
	S3	-2,0°C	Temperatura lodu dla prawej miski
	C1	5,0°C	Temperatura zimnego napoju dla lewej miski
	C2	5,0°C	Temperatura zimnego napoju dla środkowej miski
	C3	5,0°C	Temperatura zimnego napoju dla prawej miski

Kod	Ustawienia fabryczne	Oznaczający
P00	0,2 (stopni)	Różnica temperatur powrotu śniegu wartość
P01	0 (stopni)	Maksymalna temperatura ustawienia
P02	-15,0 (stopni)	Minimalna temperatura ustawienia
P03	10 (minut)	Czas ochrony prasy
P04	110V:85(V)220V:185(V)	Wartość ochrony przed niskim napięciem
P05	1 (0: Wyłącz 1: Włączać)	Włączono ochronę napięciową
P06	0,0	#1 korekta temperatury miski
P07	0,0	# 2 korekta temperatury miski
P08	0,0	#3 korekta temperatury miski
P09	2,0 (stopnie)	Różnica temperatur powrotu zimnego napoju wartość

1.4.2 Wprowadzenie funkcji i zbioru

(Model:XN120B)

1. Naciśnij przycisk „Mixing”, aby włączyć funkcję mieszania; zaświeci się lampka mieszania. Aby wyłączyć funkcję mieszania, naciśnij ponownie przycisk „Mixing”.
2. Naciśnij przycisk „Zimny napój” (funkcja mieszania musi być włączona, w przeciwnym razie przycisk Zimnego Napoju nie działa). Włącz funkcję Zimnego Napoju; kontrolka zimnego napoju świeci się (kompresor włączony) lub miga (kompresor wyłączony). Naciśnij ponownie przycisk „Zimny napój”, aby zamknąć funkcję zimnego napoju.
3. Naciśnij przycisk „Slush” (funkcja mieszania musi być włączona, w przeciwnym razie klawisz Slush nie działa), aby otworzyć funkcję Slush. Lampka Slush świeci się (sprężarka włączona) lub miga (sprężarka wyłączona). Naciśnij ponownie przycisk „Slush”, aby zamknąć funkcję Slush.
4. Naciśnij przycisk „Oświetlenie”, aby włączyć światło; naciśnij ponownie, aby je wyłączyć.
5. Naciśnij klawisz „Set”, aby przejść do stanu ustawień parametrów użytkownika. W tym momencie naciśnij klawisz „Set”, aby zmienić obiekt ustawień; naciśnij klawisz „Subtract(-)” i klawisz „Add(+)”, aby zmienić wartość. Po 5 sekundach bez działania klawisza system automatycznie wyjdzie i zapisze wartość ustawienia.
6. Przytrzymaj jednocześnie klawisze „Odejmij(-)” i „Dodaj(+)“ przez 5 sekund, aby wejść w tryb ustawień parametrów fabrycznych. Naciśnij przycisk „Oświetlenie”, aby zmienić obiekt, naciśnij klawisz „Odejmij(-)” i klawisz „Dodaj(+)”, aby zmienić wartość. System automatycznie wyjdzie i zapisze parametry po

5 sekund bez użycia żadnych klawiszy.

(Model:XN240B)

1. Naciśnij przycisk „Left Mixing”, aby włączyć funkcję lewego miksowania, zaświeci się kontrolka lewego miksowania. Aby wyłączyć funkcję miksowania lewej strony, naciśnij ponownie przycisk „Left Mixing”.
2. Naciśnij przycisk „Right Mixing”, włącz funkcję mieszania prawego, zaświeci się kontrolka mieszania prawego jest włączony. Naciśnij ponownie przycisk „Right Mixing”, aby wyłączyć funkcję mieszania prawego.
3. Naciśnij przycisk „Zimny napój” (funkcja mieszania musi być włączona, w przeciwnym razie przycisk Zimny napój nie będzie działał), włącz funkcję zimnego napoju, a kontrolka zimnego napoju zaświeci się (kompresor zostanie włączony) lub kontrolka zimnego napoju

miga (kompresor jest wyłączony), następnie naciśnij ponownie przycisk „Zimny napój” aby wyłączyć funkcję zimnego napoju.

1. Naciśnij przycisk „Slush” (funkcja mieszania musi być włączona, w przeciwnym razie klawisz Slush nie działa) do otwarcia funkcji Slush, a światło Slush jest

świeci (sprężarka jest włączona) lub miga kontrolka szronu (sprężarka jest włączona)

(wyłącz urządzenie), a następnie naciśnij ponownie przycisk „Slush”, aby zamknąć funkcję Slush.

1. Naciśnij przycisk „Oświetlenie", aby włączyć światło, a następnie naciśnij ponownie przycisk „Oświetlenie", aby wyłączyć światło.
2. Naciśnij przycisk „Set”, aby przejść do stanu ustawień parametrów użytkownika. W tym momencie naciśnij przycisk „Ustaw”, aby zmienić obiekt ustawień, naciśnij przycisk „Odejmij (-)” i klawisz „Add(+)”, aby zmienić wartość. Po 5 sekundach bez użycia klawisza, system automatycznie zakończy działanie i zapisze wartość ustawienia.
3. Naciśnij i przytrzymaj jednocześnie przycisk „Set” i przycisk „Add(+)” przez 5 sekund, aby wejść w tryb ustawień parametrów fabrycznych. Naciśnij przycisk „Set”, aby zmienić obiekt, naciśnij klawisz „Odejmij (-)” i klawisz „Dodaj (+)”, aby zmienić wartość.

System automatycznie zakończy działanie i zapisze parametry po 5 sekundach bez użycia jakichkolwiek klawiszy.

(Model: XN360B)

1. Naciśnij przycisk „Left mixed”, aby włączyć funkcję lewego mieszania, zaświeci się kontrolka lewego mieszania. Aby wyłączyć funkcję miksowania lewej strony, naciśnij ponownie przycisk „Miksowanie lewej strony”.
2. Naciśnij przycisk „Mid Mixing”, aby włączyć funkcję mieszania w środku, zaświeci się kontrolka mieszania w środku. Naciśnij ponownie przycisk „Mid Mixing”, aby wyłączyć funkcję mieszania w środku.
3. Naciśnij przycisk „Right Mixing”, aby włączyć funkcję mieszania prawego, a następnie zaświeci się kontrolka mieszania prawego. Naciśnij ponownie przycisk „Right Mixing”, aby wyłączyć funkcję mieszania prawego.
4. Naciśnij przycisk „Zimny napój” (funkcja mieszania musi być włączona, w przeciwnym razie przycisk Zimny napój nie będzie działał), włącz funkcję zimnego napoju, a kontrolka zimnego napoju zaświeci się (kompresor zostanie włączony) lub kontrolka zimnego napoju

miga (kompresor jest wyłączony), następnie naciśnij ponownie przycisk „Zimny napój”, aby wyłączyć funkcję zimnego napoju.

1. Naciśnij przycisk „Slush” (funkcja mieszania musi być włączona, w przeciwnym razie klawisz Slush nie działa), aby otworzyć funkcję Slush. Światło Slush świeci (sprężarka jest włączona) lub miga kontrolka szronu (sprężarka jest wyłączona), a następnie naciśnij ponownie przycisk Slush, aby zamknąć funkcję Slush.

Naciśnij przycisk „Oświetlenie”, aby włączyć światło, a następnie naciśnij ponownie przycisk „Oświetlenie”, aby wyłączyć światło.

1. Naciśnij przycisk „Oświetlenie”, aby włączyć światło, a następnie naciśnij ponownie przycisk „Oświetlenie”, aby wyłączyć światło.
2. Naciśnij klawisz „Set”, aby przejść do stanu ustawień parametrów użytkownika. W tym momencie naciśnij klawisz „Set”, aby zmienić obiekt ustawień, naciśnij klawisz „Subtract(-)” i klawisz „Add(+)”, aby zmienić wartość. Po 5 sekundach bez działania klawisza, system automatycznie wyjdzie i zapisze wartość ustawienia.
3. Przytrzymaj jednocześnie klawisze „Odejmij(-)” i „Dodaj(+)” przez 5 sekund, aby wejść w tryb ustawień parametrów fabrycznych. Naciśnij przycisk „Set”, aby zmienić obiekt, naciśnij klawisz „Odejmij(-)” i klawisz „Dodaj(+)”, aby zmienić wartość. System wyjdzie i zapisze parametry automatycznie po 5 sekund bez użycia żadnych klawiszy.

Uwaga: jeśli urządzenie działa prawidłowo, nie należy zmieniać ustawień fabrycznych.

1) „- -“: włącza się alarm zamarzniętej miski, a sprężarka i silnik zostają zatrzymane i wznawiają działanie automatycznie po 10 minutach.

1) „- -”: włącza się alarm zamarzniętej miski, a sprężarka i silnik zostają zatrzymane; działanie wznawia się automatycznie po 10 minutach.

2) „RH”: alarm awarii czujnika temperatury. Zatrzymaj chłodzenie w zimnym napoju, stan funkcji bez wpływu na funkcję slush.

3) „LLL”: alarm niskiego napięcia, cała maszyna zatrzymuje się. Wyłącz zasilanie i sprawdź zasilanie. Uruchom ponownie maszynę po ustabilizowaniu się napięcia. Jeśli ten komunikat pojawia się często, zalecamy podłączenie stabilizatora napięcia.

2.1 Ogólne zasady bezpieczeństwa

2.1 Ogólne zasady bezpieczeństwa

1. Przeczytaj uważnie całą instrukcję
2. Przewód zasilający musi spełniać lokalne normy bezpieczeństwa
3. Przewód zasilający i rozmiar wtyczki muszą być zgodne z parametrami podanymi na tabliczce znamionowej maszyny, prawidłowo uziemione i sprzężone z odpowiednimi przełącznikami i wyłącznikami. Nigdy nie uruchamiaj maszyny w pobliżu przedmiotów łatwopalnych lub wybuchowych.

- Nie wolno dokonywać żadnych modyfikacji technicznych maszyny.

• Proszę nie spryskiwać urządzenia podczas płukania
• Należy postępować zgodnie z instrukcją obsługi urządzenia. • Nie należy montować urządzenia na innych urządzeniach.
• Nie myj benzenem ani innymi rozpuszczonymi substancjami.
• Nigdy nie blokuj otworów wentylacyjnych znajdujących się z boku urządzenia.

Przed czyszczeniem maszyny należy upewnić się, że została ona odłączona od zasilania.

Naprawę maszyny należy zlecić naszemu serwisowi lub przeszkolonemu personelowi technicznemu.

Uszkodzenia powstałe na skutek niewłaściwej obsługi powodują unieważnienie naszej gwarancji, a Fabryka nie ponosi odpowiedzialności za obrażenia ciała lub szkody materialne.

2.2. Funkcja zatrzymania

Aby zatrzymać maszynę, wyłącz wyłącznik główny.

3. Eksploatacja i przechowywanie

Wszystkie czynności opisane w rozdziale 4 muszą być wykonywane przez profesjonalistów odpowiedzialnych za transport/obsługę produktów zapakowanych i nieopakowanych.

Pamiętaj o użyciu odpowiedniego sprzętu w zależności od rodzaju i ciężaru ładunku towarów, a także o odpowiednich postanowieniach przepisów lokalnych.

3.1. Opakowanie

Towar przeznaczony do wysyłki powinien być zapakowany i zabezpieczony wewnątrz pianką, a na zewnątrz tekturowymi lub drewnianymi pudełkami.

3.2. Transport i obsługa

W przypadku konieczności wykonania prac fizycznych, prace te muszą zostać wykonane co najmniej przez dwie osoby.

1) Maszyna musi być w pozycji pionowej podczas przemieszczania. 2) Zwróć uwagę na opakowanie i wystające części.

3.3. Przechowywanie

Przed włożeniem do magazynu należy ją wyczyścić i zdezynfekować.

Jeżeli maszyna ma być wyłączona z eksploatacji przez dłuższy czas, należy podjąć środki ostrożności wzięte pod uwagę ze względu na miejsce umieszczenia i czas przechowywania:

1) Maszynę należy umieścić w pomieszczeniu zamkniętym. 2) Chroń maszynę przed uderzeniami i zgnieceniami. 3) Urządzenie należy umieścić w chłodnym i suchym miejscu, nie narażając go na działanie wilgoci i wysokiej temperatury. 4) Trzymaj maszynę z dala od substancji żrących.

4. Instalacja

Maszynę należy zainstalować w jasnym, dobrze wentylowanym pomieszczeniu o twardym podłożu.

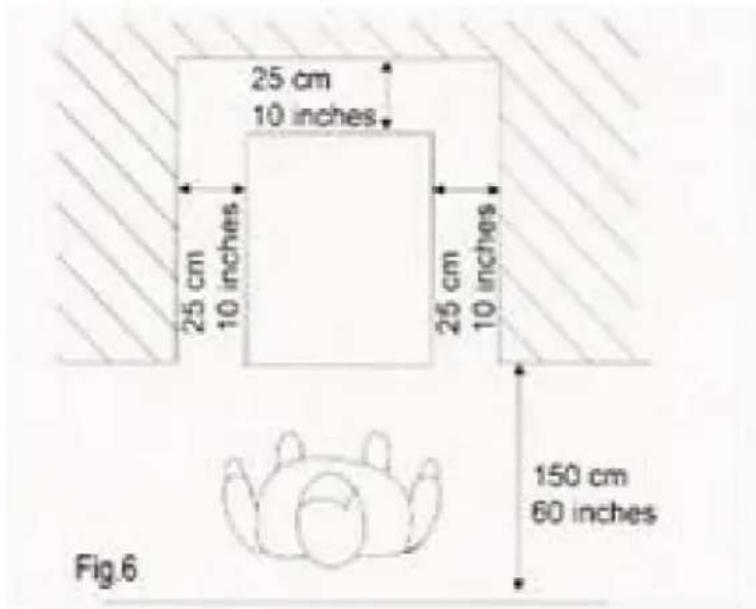

4.1 Miejsce montażu

1. Podłoże, na którym będzie zamontowana maszyna, musi być stabilne i płaskie.
2. Pomieszczenie powinno być jasne, dobrze wentylowane i czyste.
3. Należy zapewnić wystarczającą przestrzeń, aby umożliwiać nieograniczoną eksploatację.

jak również do użytku awaryjnego. *WSKAZÓWKA: Pozostaw 25 cm (10 cali) wolnej przestrzeni na górze miski.

* Przed pierwszym użyciem maszyny należy wyczyścić wszystkie części i ostrożnie obchodzić się z częściami, które mają kontakt z błotem pośniegowym;

Więcej szczegółów znajdziesz w odpowiedniej sekcji.

4.2. Podłączenie zasilania

Przed podłączeniem upewnij się, że główny wyłącznik jest w pozycji „0”.

podłączasz się.

Ostrzeżenie: Gniazdo zasilania musi być umieszczone w miejscu łatwo dostępnym.

przez użytkownika.

5. Działanie

5.1. Przygotowanie materiału

Wsyp materiał do miski, gdy maszyna jest wyłączona i odłączona od zasilania.

Ostrzeżenie: Minimalna zawartość cukru nie powinna być mniejsza niż 13%, ponieważ zbyt niska koncentracja może uszkodzić maszynę.

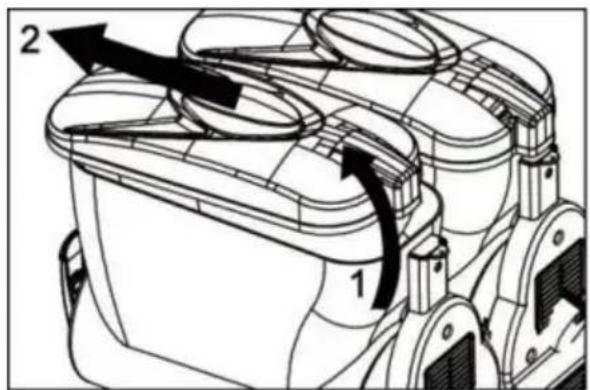

Zdejmij pokrywkę z miski zgodnie z poniższą instrukcją:

1. Podnieś tylną część pokrywy.
2. Zdejmij pokrywę z przedniego uchwytu.

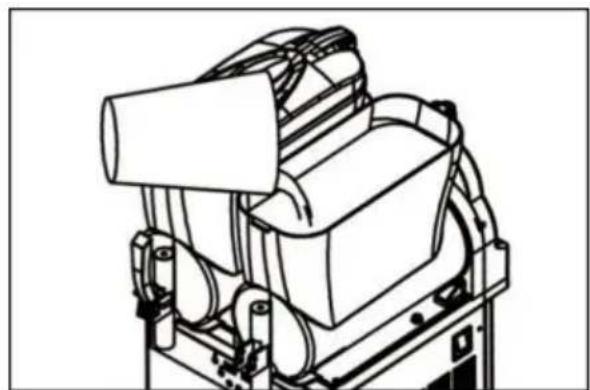

3. Po dodaniu materiału do miski należy nałożyć pokrywkę na miskę.

z powrotem.

Ostrzeżenie:

1) Proszę nie otwierać pokrywy na siłę. 2) Nigdy nie dodawaj płynów o temperaturze wyższej niż 25 stopni Celsjusza. 3) Podczas napełniania miski należy uważać, aby nie przekroczyć maksymalnego limitu i musi przekraczać wał miksera. 4) Proszę nie włączać urządzenia, gdy pokrywa nie jest na swoim miejscu. Przed zdjęciem pokrywy wyłącz maszynę i odłącz ją od zasilania. 5) Przed wyjęciem jakichkolwiek części z urządzenia wyłącz je i odłącz od zasilania.

5.2. Uruchomienie maszyny do produkcji lodu kruszonego

Zobacz 1.4. Opis i funkcje panelu sterowania.

5.3. Regulacja stężenia lodu śnieżnego

Aby skonfigurować parametry, zapoznaj się z rozdziałem 1.4.2; większa pozycja odpowiada gęstszej brei.

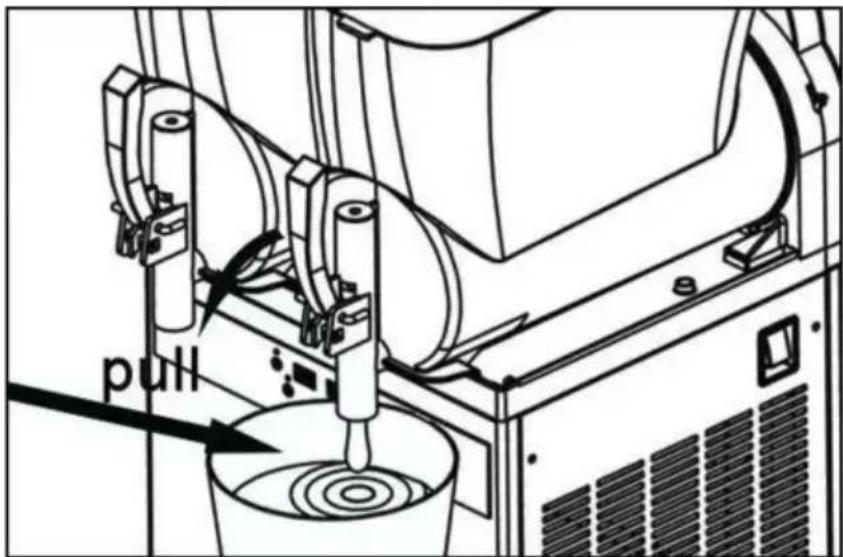

5.4 Produkcja slush

Pociągnij za uchwyt, aby wytworzyć breję.

Jeżeli maszyna nie będzie używana w sposób ciągły, należy wykonać następujące czynności: wymagane w przypadku produktów mlecznych:

1) Spryskaj kran i jego okolicę wodą. (Jednocześnie przetrzyj czystą ściereczką w celu dezynfekcji).

2) Przed przygotowaniem dla klienta slushy, należy użyć niewielkiej ilości

produktu, który warto wypróbować jako pierwszy.

5.5 Sytuacje awaryjne

1) W sytuacjach ekstremalnych należy ustawić wyłącznik główny w pozycji „0”, aby wyłączyć maszynę.

2) Jeśli maszyna się zacięła, wyłącz ją i skontaktuj się z serwisem centrum lub profesjonalnym technikiem.

6. Czyszczenie i konserwacja

Przed przystąpieniem do czyszczenia i konserwacji zewnętrznych podzespołów maszyny, upewnij się, że główny wyłącznik znajduje się w pozycji „0”, a maszyna nie jest podłączona.

Aby wyczyścić i konserwować, postępuj zgodnie z poniższymi instrukcjami:

1. Załóż rękawice ochronne.
2. Nigdy nie używaj materiałów rozpuszczalnych i wybuchowych.
3. Gdy urządzenie jest włączone, a wyłącznik główny znajduje się w pozycji „1”, czyszczenie jest zabronione.

6.1 Opróżnij miskę

Przed czyszczeniem miski należy najpierw usunąć wszystkie wcześniej przygotowane tworzywo.

6.2. Zdemontuj części uchwytu

Nie należy demontować uchwytu maszyny, jeżeli znajduje się w nim materiał lub inny płyn w misce.

6.3 Zdejmij miskę i pokrywkę

Wyjmij każdą miskę, aby upewnić się, że maszyna jest czysta i schludna.

Wyjmij miskę w następujący sposób:

1. Zdejmij pokrywę tak jak pokazano na rysunku.
2. Podnieś przednią część miski, aby ją poluzować.
3. Delikatnie naciśnij i obróć tylną stronę, aby wyjąć miskę.
4. Wyjmij wałek miksera i usuń pierścień uszczelniający.

1. Położ miskę na gładkiej powierzchni, aby ułatwić wyjęcie kranu. Pociągnij „U” do siebie i drugą ręką pchnij kran.
2. Odblokuj sprężynę, przytrzymaj ją, pchnij poziomo i na koniec zwolnij.
3. Odkreć pręt od kranu.
4. Przytrzymaj dwa gumowe kołnierze i oddziel od nich czerwoną gumę.

Wszystkie części muszą zostać umyte gorącą wodą z mydłem i całkowicie wysuszone na powietrzu przed w trakcie ponownego montażu.

6.5. Mycie i dezynfekcja elementów

Wszystkie wcześniej zdemontowane części należy dokładnie wyczyścić i zdezynfekować.

Ważna uwaga: Procedury dezynfekcji muszą być zgodne z maszyną

wytyczne operacyjne.

Aby zapewnić właściwą dezynfekcję, należy postępować zgodnie z poniższymi instrukcjami:

1. Wlać roztwór antyseptyczny do pojemnika (2% roztwór podchlorynu sodu zmieszany z wodą).
2. Dokładnie umyj miskę, pokrywę i parownik nasączoną gąbką.
3. Dokładnie oczyścić wodą.
4. Przelej środek dezynfekujący do innego pojemnika.
5. Zanurz rozmontowane części w środku dezynfekującym.
6. Namocz części w środku dezynfekującym przez 30 minut.
7. Ponownie dokładnie umyj woda.
8. Pozostaw części do wyschnięcia w czystym miejscu.
9. Złóż ponownie zgodnie z opisem w punkcie 6.5.
10. Przed użyciem urządzenia dokładnie wypłucz je wodą.

Uwaga: Nie zanurzaj pokrywy z lampą w żadnym roztworze. Przed

czyszczenie i dezynfekcja pokrywy, proszę zdjąć pokrywę zgodnie z opisem w

poprzednia sekcja. Aby prawidłowo wyczyścić osłonę lampy, wykonaj następujące kroki należy przestrzegać:

1. Wytrzyj spód pokrywy (część stykającą się z maszyną) miękką ściereczką. czysta, wilgotna ściereczka.
2. Wytrzyj zewnętrzną część urządzenia czystą, wilgotną szmatką.
3. Za pomocą gąbki nasączonej środkiem dezynfekującym zdezynfekuj spód pokrywy. Należy pamiętać, aby nie zamoczyć powierzchni styku pokrywy z maszyną.
4. Pozostawić urządzenie na 30 minut.
5. Płucz dwa lub więcej razy. Tylko spód pokrywki należy przetrzeć czysta gąbka wodna.
6. Położ pokrywkę na czystej, płaskiej powierzchni, aby wyschła. Najpierw osusz spód i wytrzyj części zewnętrzne czystą szmatką.
7. Po wyczyszczeniu i zdezynfekowaniu miski załóż z powrotem pokrywę.

Nigdy nie czyść urządzenia, gdy jest na nim założona pokrywa.

6.6 Ponowny montaż wyczyszczonych części

Wszystkie wyczyszczone i zdezynfekowane elementy należy ostrożnie ponownie zainstalować, a Aby maszyna mogła pracować wydajniej, elementy muszą być w pełni nasmarowane skutecznie.

Myj tackę i kratkę oddzielnie ciepłą woda.

Wysusz wszystkie części.

Załóż ponownie kratkę na tackę.

Zamontuj pierścień uszczelniający wału miksera, jak pokazano.

Ważna uwaga: Zawsze sprawdzaj integralność pierścienia uszczelniającego. Jeśli pierścień uszczelniający jest uszkodzony, należy go wymienić na nowy.

Za pomocą dołączonej wazeliny nasmaruj pierścień uszczelniający w miejscu pokazanym na ilustracji. Zamontuj wał mieszadła zgodnie z rysunkiem; zamontuj głowicę wału mieszadła (C) i wał (D).

Wskazówki: Obróć go do pierwszej połowy miski i przesuń miskę do wyznaczonego miejsca styku z pierścieniem uszczelniającym (B).

1) Wyrównaj głowicę wału miksera z interfejsem wewnątrz miski, naciśnij w dół miski i postępuj zgodnie z poniższymi instrukcjami, aby ponownie zainstalować baterię. 2) Dokładnie nasmaruj połączenia dołączoną wazeliną. 3) Umieść tłok w wyznaczonym położeniu i pchnij uchwyt, aż do oporu. Łączy kran.

6.7 Cykl płukania

Przed uruchomieniem maszyny należy ją oczyścić cyklicznie.

Postępuj następująco:

1. Napełnij miskę wodą.
2. Pozostaw maszynę mieszającą na 5 minut.
3. Wyłącz maszynę i otwórz kran, aby wylać wodę z miski.

6.8 Wyczyść skrzynkę wodną

Pojemnik na wodę należy regularnie opróżniać i czyścić.

Podnieś pojemnik na wodę wraz z pokrywką i wyciągnij go.

6.9 Osłona lampy

6.10 Wymiana lampy

Podczas wymiany lampy należy wyłączyć wyłącznik główny i

Należy odłączyć zasilanie.

Zdjąć osłonę ochronną i odkręcić śruby pokrywy; użyć odpowiedniego

śrubokręt do obsługi.

6.11 Regularna konserwacja

1) Maszynę należy regularnie konserwować przez profesjonalnych techników (przynajmniej raz w roku). 2) Regularne kontrole pozwalają mieć pewność, że wszystkie komponenty są zamontowane na swoim miejscu, a maszyna może pracować bezpiecznie. 3) Wszelkie uszkodzone elementy muszą zostać wymienione na oryginalne części.

7. Schemat okablowania

Płyta PCI-Vain PC, panel wyświetlacza PC2, przełącznik \$i, sprężarka 00, wentylator FA, transformator 1R, mieszadło LI, oświetlenie LED, czujnik temperatury RI.

PCI-płyta główna, p2-panel wyświetlacza, Sh-Switeh, 00-kompresor, FA-wentylator, TR-TransformerMI/1/%2-Wirujący Whotor, II/I2-ED Oświetlenie, RI/R2-Czujnik temperatury, DI/02-Zawór elektromagnetyczny

Płyta główna PCI, panel wyświetlacza p2, przełącznik SNSwitch, koapresor C0, wentylator FA, transformator TR M1/1/M2/M3 — sygnalizator mieszania, dioda LED L1/L2/L3 Oświetlenie.R1/R2/R3-Czujnik temperatury, Dl/D2/03-Zawór elektromagnetyczny

VEVOR®

TOUGH TOOLS, HALF PRICE

Wsparcie techniczne i certyfikat gwarancji

elektronicznej www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE

Wsparcie techniczne i e-gwarancja: www.vevor.com/support

MASZYNA DO LODÓW WŁOSKICH

MODEL: XN120B XN240B XN360B
