GEBRUIKSAANWIJZING XN120B Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren.

"Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting weer van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

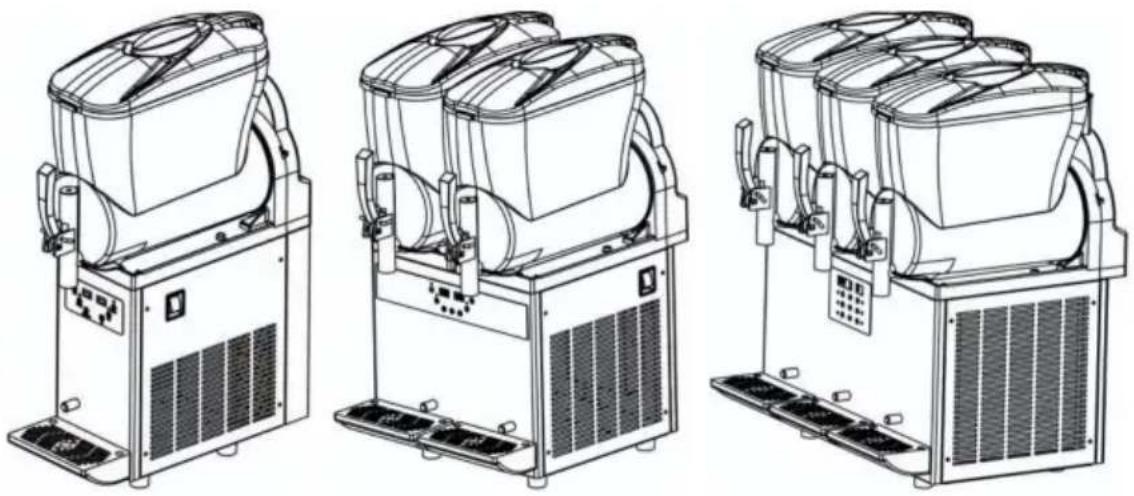

SLUSH-MACHINE

MODEL: XN120B XN240B XN360B

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met

ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie-of software-updates voor ons product zijn.

	Waarschuwing - Om het risico op letsel te verminderen, moet de gebruiker de volgende informatie lezen:Lees de gebruiksaanwijzing zorgvuldig door.
	LET OP:Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kan ongeldig zijn de bevoegdheid van de gebruiker om het apparaat te bedienen!Dit apparaat voldoet aan Deel 15 van de FCC-regels.De exploitatie is onderworpen aan de volgende twee voorwaarden:1) Dit product kan schadelijke interferentie veroorzaken.2) Dit product moet alle ontvangen interferentie accepteren,inclusief storingen die een ongewenste werking kunnen veroorzaken.WAARSCHUWING: Wijzigingen of aanpassingen aan dit product zijn niet toegestaan.uitdrukkelijk goedgekeurd door de partij.verantwoordelijk voor nalevingkan de bevoegdheid van de gebruiker om het product te bedienen ongeldig maken.Let op: Dit product is getest en voldoet aan dede limieten voor een digitaal apparaat van klasse B overeenkomstig deel 15 van de FCC-regels, deze limieten zijn ontworpen omredelijke bescherming tegen schadelijke interferentie in een residentiële installatie.Dit product genereert, gebruikt en kan radiogolven uitstralenfrequentie-energie, en indien niet geïnstalleerd en gebruikt involgens de instructies, kan schadelijk zijninterferentie met radiocommunicatie. Er is echter geengaranderen dat er geen interferentie zal optreden in een bepaaldinstallatie. Als dit product schadelijke interferentie veroorzaakt,radio- of televisieontvangst, die kan worden bepaald doorDoor het product uit en aan te zetten, wordt de gebruiker aangemoedigd om het te proberenom de interferentie door een of meer van de volgende te corrigerenmaatregelen.• Heroriënteer of verplaats de ontvangstantenne. • Vergrootde afstand tussen het product en de ontvanger. • Sluit het product aan op eenstopcontact op een ander circuit dandatgene waarop de ontvanger is aangesloten.• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.
	Dit product is onderworpen aan de bepalingen van de Europese richtlijn 2012/19/EG. Het symbool met een doorgestreepte afvalbak geeft aan dat het product in de Europese Unie gescheiden afvalinzameling vereist. Dit geldt voor het product en alle accessoires die met dit symbool zijn gemarkeerd. Producten die als zodanig zijn gemarkeerd, mogen niet met het normale huishoudelijke afval worden weggegooid, maar moeten worden ingeleverd bij een inzamelpunt voor recycling van elektrische en elektronische apparaten.

Inhoudsopgave

1. Productbeschrijving 1.1.

Productgebruik

1.2. Belangrijkste onderdelen

1.3. Technische parameters

1.4. Beschrijving en functie van het bedieningspaneel

2. Veiligheid

2.1. Veiligheidsregels

2.2. Stopfunctie

3. Bediening en opslag 3.1.

Verpakking 3.2.

Transport en bediening 3.3. Opslag

4. Installatie

4.1. Montageplaats

4.2. Stroomaansluiting

5. Bediening

5.1. Materiaalvoorbereiding 5.2

De slushmachine starten 5.3.

Slushconcentratie aanpassen 5.4.

Slushproductie

5.5. Noodsituatie

1. Reiniging en onderhoud 6.1. Maak

de kom leeg 6.2.

6.3. Verwijder de kom en het deksel

6.4. De duwbeugel demonteren

6.5. Was en desinfecteer de componenten 6.6.

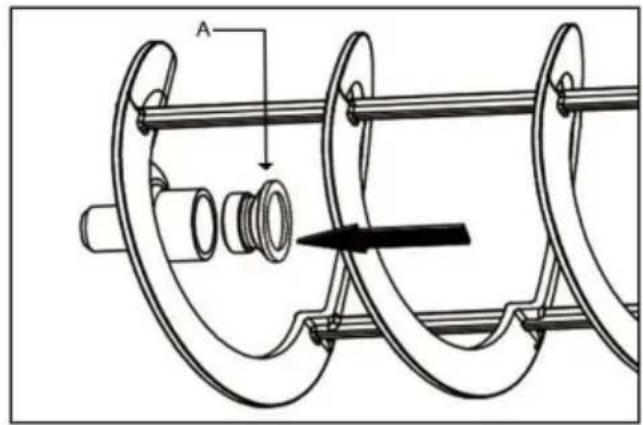

Monteer de gereinigde onderdelen opnieuw

6.7. Spoelcyclus 6.8.

Reinig de waterbox 6.9.

Lampafdekking 6.10.

Lampvervanging 6.11.

Regelmatig onderhoud

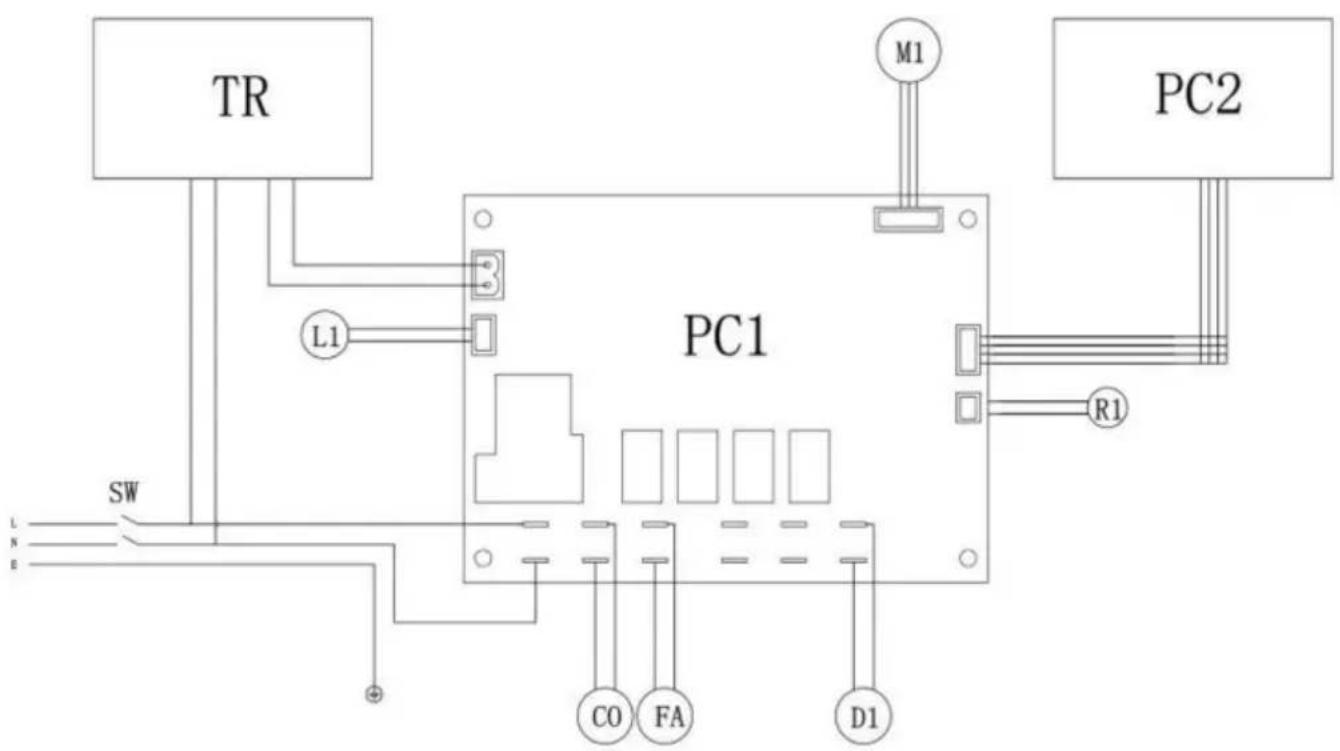

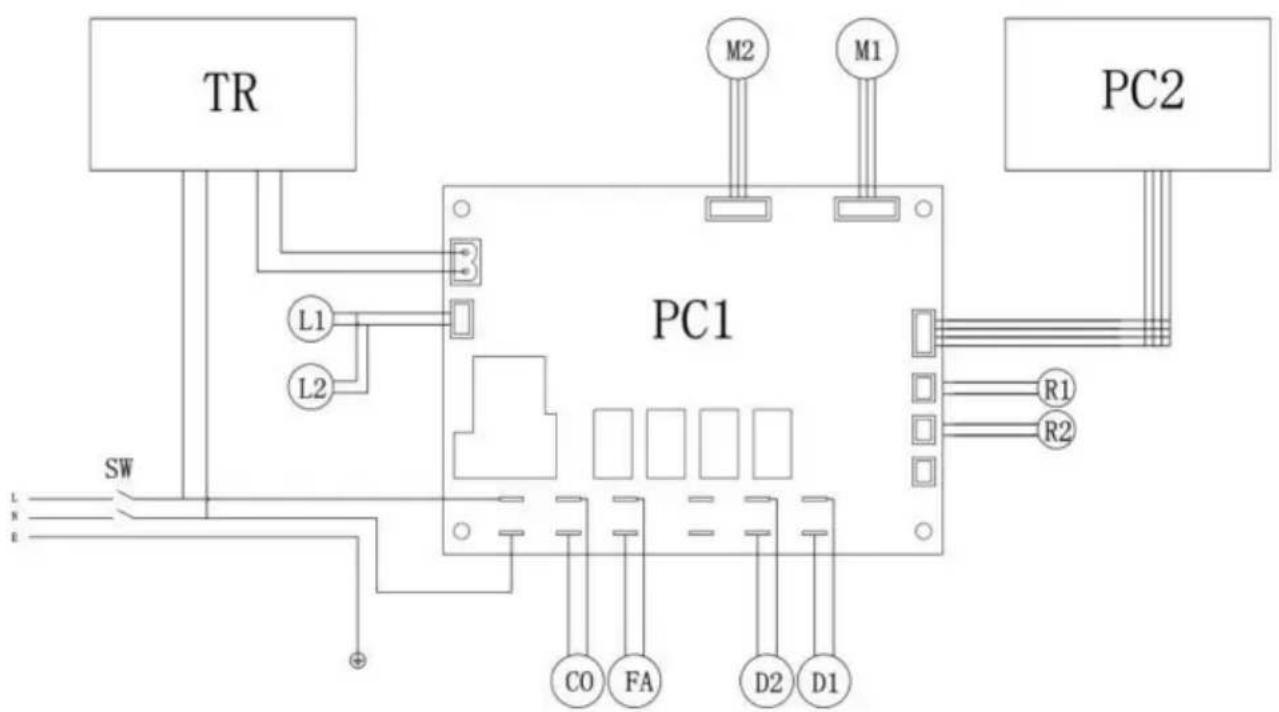

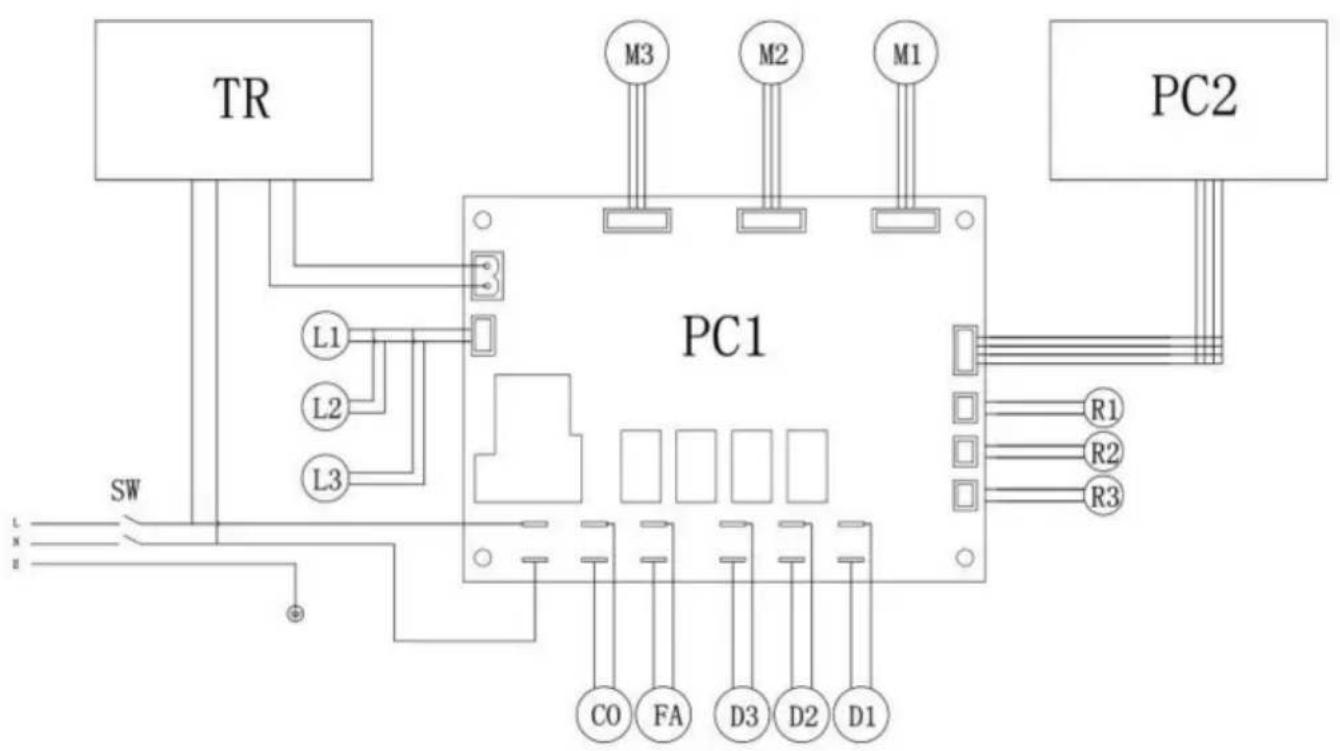

7. Bedradingsschema

1. Productbeschrijving

1.1. Productgebruik

Deze machine is geschikt voor het maken van slush en koude dranken. De werking van deze slushmachine moet voldoen aan de huidige normen.

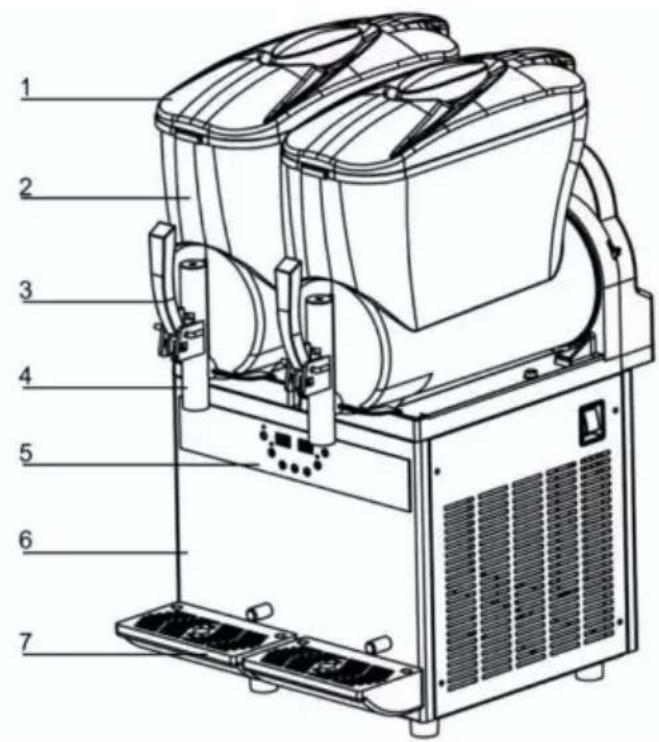

1.2. Belangrijkste onderdelen

De belangrijkste onderdelen van de machine zijn als volgt: volgt:

1. Deksel van de kom
2. Kom
3. Afvoersleutel 4.
   Afvoerpoort 5.
   Bedieningspaneel
4. Chassis 7.
   Waterbak

Model: zie het typeplaatje

Maat: zie het typeplaatje

Maximaal uitgangsvermogen (watt): zie het typeplaatje

Bedrijfsspanning (volt): zie het typeplaatje aan de zijkant van de machine

Bedrijfstemperatuurbereik: van 5 graden tot 32 graden

Komnummer: 1/2/3

Capaciteit enkele kom (L): 12

Geluidsdrukniveau: minimaal 65 dB

Cijfer: N

Tip: De fabriek behoudt zich het recht voor om de machine zonder voorafgaande toestemming te wijzigen.

1.4 Beschrijving en functie van het bedieningspaneel

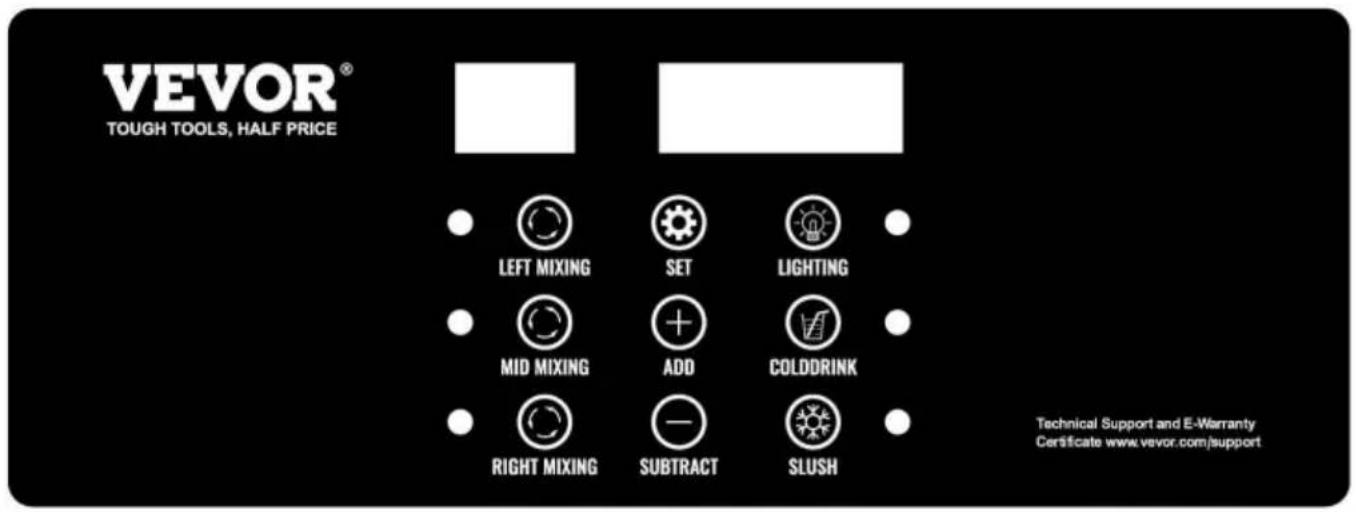

1.4.1 Paneeldiagram:

MODEL: XN360B

Modelcode		FabriekInstelling	Betekenis
XN120B	AFBEELDING 1	-2,0	Sneeuwtemperatuur
	CD1	5,0	Temperatuur van koude drank
XN240B	AFBEELDING 1	-2,0	Slushtemperatuur voor linkerkom
	SL2	-2,0	Slushtemperatuur voor de rechterkom
	CD1	5,0	Temperatuur van koude drank voor linkerkom
	Cd2	5,0 Koude dranktemperatuur voor de rechterkom
XN360B	S1	-2,0 Slushtemperatuur voor de linkerkom
	S2	-2,0	Slushtemperatuur voor middelste kom
	S3	-2,0 Slushtemperatuur voor de rechterkom
	C1	5,0 Koude dranktemperatuur voor de linkerkom
	C2	5,0 Koude dranktemperatuur voor middelste kom
	C3	5,0	Temperatuur van koude drank voor de rechterkom

Code	Fabrieksinstelling	Betekenis
P00	0,2 (graden)	Temperatuurverschil in de sneeuwval waarde
P01	0 (graden)	De maximale insteltemperatuur
P02	-15,0 (graden)	De minimale insteltemperatuur
P03	10 (Minuten)	Persbeschermingstijd
P04	110V:85(V)220V:185(V)	Lage spanningsbeveiligingswaarde
P05	1 (0: Uitschakelen 1:Inschakelen)	Spanningsbeveiliging ingeschakeld
P06	0,0	# 1 komtemperatuurcorrectie
P07	0,0	# 2 komtemperatuurcorrectie
P08	0,0	# 3 komtemperatuurcorrectie
P09	2.0 (graden)	Temperatuurverschil van koude drank waarde

1.4.2 Inleiding van functie en set

(Model: XN120B)

1. Druk op de toets "Mixen", zet de mixfunctie aan, het mixlampje brandt. Druk op Druk nogmaals op de toets "Mixen" om de mixfunctie uit te schakelen.

2. Druk op de toets "Koud drankje" (de mengfunctie moet ingeschakeld zijn, anders de Koude Drank-toets werkt niet), zet de koude drankfunctie aan en koude dranklampje brandt (de compressor staat aan) of het koude dranklampje knippert (compressor is uitgeschakeld), druk vervolgens nogmaals op de toets "Koud drankje" om het menu te sluiten de koude drankfunctie.

3. Druk op de toets "Slush" (de mengfunctie moet ingeschakeld zijn, anders wordt het mengsel niet goed gemengd).

Slush-toets werkt niet) om de slush-functie te openen, en het slush-lampje brandt (de compressor is ingeschakeld) of het slush-lampje knippert (de compressor is uitgeschakeld) en druk vervolgens nogmaals op de toets "Slush" om de slushfunctie te sluiten.

1. Druk op de toets "Verlichting" om het licht aan te zetten, en druk vervolgens nogmaals op de toets "Verlichting" om het licht uit te zetten.

2. Druk op de "Set"-toets, voer de gebruikersparameterinstellingsstatus in. Druk op dit moment op de "Set"-toets om het instellingsobject te wijzigen, druk op de "Subtract(-)"-toets en de toets "Add(+) " om de waarde te wijzigen. Na 5 seconden zonder bediening

Als u op de toets drukt, wordt het systeem automatisch afgesloten en worden de ingestelde waarden opgeslagen.

1. Houd de toetsen "Aftrekken(-)" en "Optellen(+) 5 seconden lang tegelijkertijd ingedrukt tijd om de fabrieksparameterinstellingsmodus te openen, druk op de toets "Verlichting"

Om het object te wijzigen, drukt u op de toets "Aftrekken(-)" en de toets "Toevoegen(+) " om het object te wijzigen. de waarde. Het systeem zal automatisch afsluiten en de parameters opslaan nadat 5 seconden zonder dat er toetsen worden ingedrukt.

(Model:XN240B)

1. Druk op de knop "Links mixen", schakel de linker mixfunctie in, het linker mixlampje gaat branden. Druk nogmaals op de toets "Links mixen" om de links mixfunctie uit te schakelen.
2. Druk op de toets "Rechts mengen", schakel de rechtermengfunctie in, rechtermenglampje is ingeschakeld. Druk nogmaals op de toets "Right Mixing" om de right mixing-functie uit te schakelen.
3. Druk op de toets "Koud drankje" (er moet een mengfunctie zijn ingeschakeld, anders werkt de toets Koud drankje niet), schakel de functie Koud drankje in en het lampje voor koud drankje brandt (de compressor staat aan) of het lampje voor koud drankje brandt

knippert (compressor is uitgeschakeld), druk vervolgens opnieuw op de toets "Cold Drink" om de koude drankfunctie te sluiten.

1. Druk op de toets "Slush" (er moet een mengfunctie zijn ingeschakeld, anders de Slush-toets werkt niet) om de slush-functie te openen, en het slush-lampje is aan (de compressor is ingeschakeld) of het slush-lampje knippert (de compressor is uitgeschakeld) en druk vervolgens nogmaals op de toets "Slush" om de slushfunctie te sluiten.
2. Druk op de toets "Verlichting" om het licht aan te zetten, en druk vervolgens nogmaals op de toets "Verlichting" om het licht uit te zetten.
3. Druk op de "Set"-toets, voer de gebruikersparameterinstellingsstatus in. Druk nu op de "Set"-toets om het instellingsobject te wijzigen, druk op de "Subtract(-)"-toets en "Add(+)"-toets om de waarde te wijzigen. Na 5 seconden zonder de toets te bedienen, Het systeem wordt automatisch afgesloten en de ingestelde waarde wordt opgeslagen.
4. Houd de "Set"-toets en de "Add(+)"-toets tegelijkertijd 5 seconden ingedrukt om Ga naar de fabrieksparameterinstellingsmodus en druk op de "Set"-toets om te wijzigen het object, druk op de toets "Aftrekken(-)" en "Optellen(+) " om de waarde te wijzigen. Het systeem zal na 5 seconden automatisch afsluiten en de parameters opslaan zonder enige toetsbediening.

(Model:XN360B)

1. Druk op de knop "Links mengen", schakel de linker mengfunctie in, het linker menglampje gaat branden. Druk nogmaals op de toets "Links mixen" om de links mixfunctie uit te schakelen.
2. Druk op de toets "Mid Mixing", schakel de mid-mixfunctie in, het mid-mixlampje brandt aan. Druk nogmaals op de toets "Mid Mixing" om de mid-mixfunctie uit te schakelen.
3. Druk op de toets "Rechts mengen", schakel de rechtermengfunctie in, rechtermenglampje is ingeschakeld. Druk nogmaals op de toets "Right Mixing" om de right mixing-functie uit te schakelen.
4. Druk op de toets "Koud drankje" (er moet een mengfunctie zijn ingeschakeld, anders werkt de toets Koud drankje niet), schakel de functie voor koud drankje in en het lampje voor koud drankje brandt (de compressor staat aan) of het lampje voor koud drankje brandt
   knippert (compressor is uitgeschakeld), druk vervolgens opnieuw op de toets "Cold Drink" om de koude drankfunctie te sluiten.
5. Druk op de toets "Slush" (er moet een mengfunctie zijn ingeschakeld, anders de Slush-toets werkt niet) om de slush-functie te openen, en het slush-lampje is aan (de compressor is ingeschakeld) of het slush-lampje knippert (de compressor is

uitgeschakeld) en druk vervolgens nogmaals op de Slush-toets om de slush-functie te sluiten.

1. Druk op de toets "Verlichting" om het licht aan te zetten, en druk vervolgens nogmaals op de toets "Verlichting" om het licht uit te zetten.

2. Druk op de "Set"-toets, voer de gebruikersparameterinstellingsstatus in. Druk op dit moment op de "Set"-toets om het instellingsobject te wijzigen, druk op de "Subtract(-)"-toets en de toets "Add(+) " om de waarde te wijzigen. Na 5 seconden zonder bediening Als u op de toets drukt, wordt het systeem automatisch afgesloten en worden de ingestelde waarden opgeslagen.

3. Houd de toetsen "Aftrekken(-)" en "Optellen(+) 5 seconden lang tegelijkertijd ingedrukt tijd om de fabrieksparameterinstellingsmodus te openen, druk op de "Set"-toets om verander het object, druk op de toets "Aftrekken(-)" en "Toevoegen(+) 6 om het object te veranderen waarde. Het systeem zal automatisch afsluiten en de parameters opslaan na 5 seconden zonder dat er toetsen worden ingedrukt.

Let op: als het apparaat goed werkt, mag u de fabrieksinstellingen niet wijzigen.

1.4.3 Alarmcode Beschrijving

1) "- -": Er wordt een bevroren komalarm afgegeven en de compressor en motor stoppen werken en na 10 minuten automatisch hervatten.
2) "RH": alarm voor storing temperatuursensor. Stop met koelen in koude drank functiestatus zonder de slushfunctie te beïnvloeden.
3) "LLL": laagspanningsalarm, de hele machine stopt. Schakel de stroom uit en controleer de stroomvoorziening. Start de machine opnieuw op nadat de spanning stabiel is. Als het Als "LLL" vaak wordt weergegeven, raden wij u aan een spanningsstabilisator aan te sluiten.

2. Veiligheid

2.1 Algemene veiligheidsregels

1. Lees de volledige handleiding zorgvuldig door
2. Het netsnoer moet voldoen aan de lokale veiligheidsnormen

3. Het netsnoer en de stekker moeten voldoen aan de afmetingen van de parameters op het typeplaatje van de machine, correct geaard en gekoppeld met toepasselijke schakelaars en stroomonderbrekers. Bedien de machine nooit in de buurt van ontvlambare of explosieve voorwerpen. • Geen technische wijzigingen aan de machine aanbrengen.

4. Spoel de machine niet af met water

5. Zorg ervoor dat u de instructies voor het bedienen van de machine opvolgt. • Monteer de machine niet op andere apparaten.
6. Niet wassen met benzeen of andere opgeloste stoffen.
7. Blokkeer nooit de ventilatieopeningen aan de zijkant van het apparaat.

Voordat u de machine schoonmaakt, moet u ervoor zorgen dat de machine is schoongemaakt. losgekoppeld van de stroom.

De machine moet worden gerepareerd door ons servicecentrum of een opgeleide technicus.

* Schade als gevolg van onjuist gebruik maakt onze garantie ongeldig en de De fabriek is niet aansprakelijk voor persoonlijk letsel of eigendommen schade.

2.2. Stopfunctie

Zet de hoofdschakelaar uit om de machine te stoppen.

3. Bediening en opslag

Alle in Hoofdstuk 4 beschreven handelingen moeten door vakmensen worden uitgevoerd verantwoordelijk voor het transporteren/verwerken van verpakte of onverpakte producten. Zorg ervoor dat u de juiste uitrusting gebruikt, afhankelijk van de aard en het gewicht van de goederen, alsmede de relevante bepalingen van de plaatselijke regelgeving.

3.1. Verpakking

De te verzenden goederen worden aan de binnenkant verpakt en vastgezet met schuim en aan de buitenkant met karton of houten kisten.

3.2. Transport en behandeling

Indien er fysieke werkzaamheden nodig zijn, dienen deze door minimaal twee personen te worden uitgevoerd. mensen.

1) De machine moet omhoog blijven tijdens het verplaatsen.
2) Let op de verpakking en uitstekende delen.

3.3. Opslag

De machine moet worden gereinigd en gedesinfecteerd voordat deze in de fabriek wordt geplaatst. magazijn.

Als de machine gedurende langere tijd niet wordt gebruikt, moeten er beschermende maatregelen worden genomen genomen voor de plaatsingslocatie en opslagtijd:

1) De machine moet in een afgesloten ruimte worden geplaatst.
2) Zorg dat de machine niet wordt geraakt of bekneld raakt.
3) De machine moet op een koele en droge plaats worden geplaatst, niet blootgesteld aan vocht en hoge temperatuur.
4) Houd de machine uit de buurt van bijtende stoffen.

4. Installatie

De machine moet worden geïnstalleerd in een lichte, goed geventileerde ruimte met een harde ondergrond. stevige vloer.

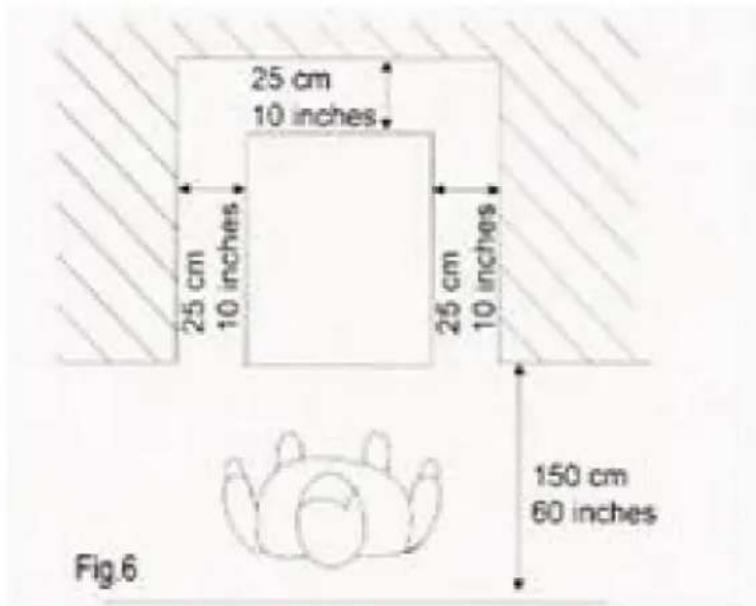

4.1 Montageplaats

1. De vloer waarop de machine wordt gemonteerd, moet stevig en vlak zijn.
2. De ruimte moet licht, goed geventileerd en schoon zijn.
3. Er moet voldoende ruimte zijn om onbeperkte werking mogelijk te maken en voor noodgevallen. *TIP: Laat 25 cm (10 inch) ruimte aan de bovenkant van de kom.

25 cm 10 inches 25 cm 10 inches 25 cm 10 inches 150 cm 60 inches Fig.6

* Voordat u de machine voor de eerste keer gebruikt, moeten alle onderdelen worden schoongemaakt en moeten de onderdelen die in contact komen met de sneeuw voorzichtig worden behan voor meer details, lees het relevante gedeelte.

4.2. Stroomaansluiting

Zorg ervoor dat de hoofdschakelaar op "0" staat voordat u

je sluit aan.

Waarschuwing: Het stopcontact moet op een gemakkelijk toegankelijke plaats worden geplaatst door de gebruiker.

5. Bediening

5.1. Materiaalvoorbereiding

Giet het materiaal in de kom wanneer de machine is uitgeschakeld en niet onder spanning staat.

Waarschuwing: Het minimale suikergehalte mag niet lager zijn dan 13%, omdat

concentratie kan de machine beschadigen.

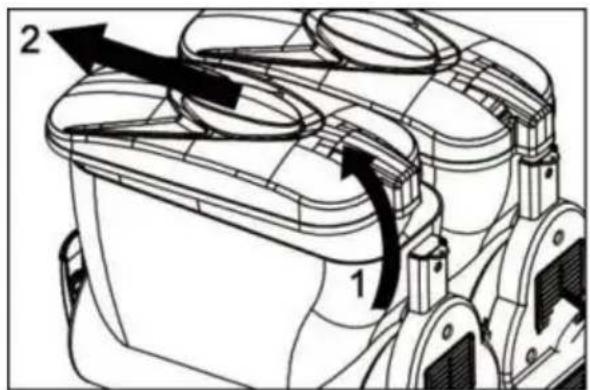

Verwijder het deksel van de kom volgens de volgende instructies:

1. Til de achterkant van het deksel op.

2. Verwijder het deksel van de voorste houder.

3. Nadat er materiaal aan de kom is toegevoegd, moet het deksel op de kom worden geplaatst rug.

Waarschuwing:

1) Open het deksel niet met geweld.
2) Voeg nooit vloeistof toe die warmer is dan 25 graden Celsius.
3) Let er bij het voeden van de voerbak op dat u de maximale limiet niet overschrijdt en moet de mengeras overschrijden.
4) Schakel het apparaat niet in als het deksel niet op zijn plaats zit.

Schakel het apparaat uit en haal de stekker uit het stopcontact voordat u het deksel verwijdert.

5) Schakel het apparaat uit en haal de stekker uit het stopcontact voordat u onderdelen verwijdert. de kom

Zie 1.4. Beschrijving en functie van het bedieningspaneel.

5.3. Aanpassing van de slushconcentratie

Zie 1.4.2 om parameters in te stellen; de grotere positie komt overeen met dikkere sneeuwbrij.

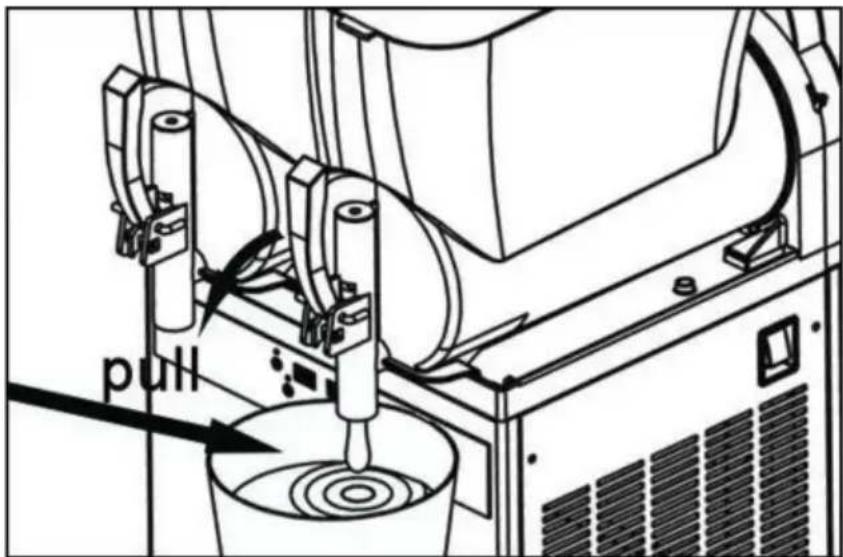

5.4. Slushproductie

Trek aan de hendel om de sneeuw te produceren.

pull

Als de machine niet continu wordt gebruikt, zijn de volgende handelingen vereist: vereist in het geval van zuivelproducten:

1) Spuit water op de kraan en de omgeving.

(Gebruik tegelijkertijd een schone doek om te desinfecteren.)

2) Voordat u slush voor de klant maakt, gebruikt u een kleine hoeveelheid product om eerst te proberen.

5.5 Noodsituaties

1) In extreme noodgevallen zet u de hoofdschakelaar op "0" om de machine.

2) Als de machine vastzit, zet u de machine uit en neemt u contact op met de serviceafdeling. centrum of een professionele technicus.

6. Reiniging en onderhoud

Vóór elke reiniging en elk onderhoud van de externe componenten van de machine, zorg ervoor dat de hoofdschakelaar op stand "0" staat en de De machine is niet aangesloten.

Voor reiniging en onderhoud volgt u deze instructies:

1. Trek beschermende handschoenen aan.
2. Gebruik nooit oplosbare en explosieve materialen.
3. Wanneer de machine is ingeschakeld en de hoofdschakelaar op stand "1" staat, is schoonmaken verboden.

6.1 Maak de kom leeg

Voordat u de kom schoonmaakt, verwijdert u eerst alle eerder voorbereide resten materiaal.

6.2. Demonteer de handgreepdelen

Demonteer de hendel van de machine niet als er materiaal of andere vloeistof in de kom.

6.3 Verwijder de kom en het deksel

Verwijder elke kom om ervoor te zorgen dat de machine netjes en schoon is.

pull

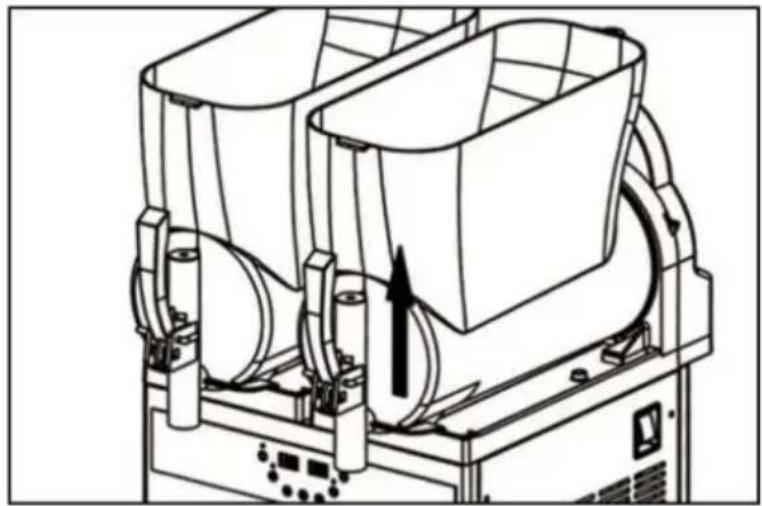

Verwijder de kom als volgt:

1. Verwijder het deksel zoals aangegeven in de afbeelding.
2. Til het voorste deel van de kom omhoog om het los te maken.
3. Duw en draai voorzichtig aan de achterkant om de kom te verwijderen.
4. Haal de mixeras eruit en verwijder de afdichtring.

1. Plaats de kom op een glad oppervlak zodat u de kraan er gemakkelijk af kunt halen.
   Trek de "U" naar u toe en duw met uw andere hand tegen de kraan.
2. Ontgrendel de veer, houd deze ingedrukt, duw hem horizontaal en laat hem vervolgens los.
3. Draai de stang los van de kraan.
4. Houd de twee rubberen flenzen vast en haal het rode rubber ervan af.

Alle onderdelen moeten worden gewassen met heet water en zeep en volledig aan de lucht worden gedroogd voordat ze worden gebruikt. opnieuw in elkaar gezet.

6.5. Was en desinfecteer de componenten

Alle eerder verwijderde onderdelen moeten grondig gereinigd en ontsmet worden.

Belangrijke opmerking: Desinfectieprocedures moeten voldoen aan de machinerichtlijnen.

bedieningsrichtlijnen.

Volg de onderstaande instructies om een goede desinfectie te garanderen:

1. Giet de antiseptische oplossing in de container (2% natrium
   hypochloriet gemengd met water).
2. Was de kom, het deksel en de verdamper grondig af met een vochtige spons.
3. Grondig schoonmaken met water.
4. Giet het ontsmettingsmiddel in een andere bak.
5. Dompel de gedemonteerde onderdelen in het ontsmettingsmiddel.
6. Laat de onderdelen 30 minuten weken in ontsmettingsmiddel.
7. Spoel nogmaals grondig met water.
8. Laat de onderdelen op een schone plaats aan de lucht drogen.
9. Monteer alles weer zoals beschreven in paragraaf 6.5.
10. Spoel het apparaat grondig af met water voordat u het gebruikt.

Let op: Dompel het deksel met de lamp niet onder in een oplossing.

het deksel reinigen en ontsmetten, verwijder het deksel zoals beschreven in de vorige sectie. Om de lampenkap goed schoon te maken, volgen deze stappen moet worden gevolgd:

1. Veeg de onderkant van het deksel (het deel dat in contact komt met de machine) schoon met een schone, vochtige doek.
2. Veeg de buitenkant van het apparaat schoon met een schone, vochtige doek.
3. Gebruik een spons gedrenkt in ontsmettingsmiddel om de onderkant van het deksel te ontsmetten. Zorg ervoor dat het deksel niet nat wordt als het in aanraking komt met de machine.
4. Laat het apparaat 30 minuten werken.
5. Spoel twee keer of vaker. Alleen de onderkant van het deksel hoeft te worden afgeveegd met spons met schoon water.
6. Leg het deksel op een schoon, vlak oppervlak om te drogen. Droog eerst de onderkant en veeg de buitenste delen met een schone doek.
7. Plaats het deksel terug nadat de kom is schoongemaakt en gedesinfecteerd.
   Maak het apparaat nooit schoon als het deksel erop zit.

6.6 Monteer de gereinigde onderdelen weer

Alle gereinigde en gedesinfecteerde componenten moeten zorgvuldig opnieuw worden geïnstalleerd en componenten moeten volledig gesmeerd zijn om de machine beter te laten werken efficiënt.

Maak de schaal en het rooster apart schoon met warm water.

Droog alle onderdelen.

Plaats het rooster terug op de bakplaat.

Monteer de afdichtring van de mixeras zoals afgebeeld.

A

Belangrijke opmerking: Controleer altijd de integriteit van de afdichtring. Als de afdichtring Als het kapot is, moet het vervangen worden door een nieuw exemplaar.

Gebruik de meegeleverde vaseline om de afdichtring op de afgebeelde plaats te smeren. Installeer de mengas zoals afgebeeld; monteer de kop van de mengas (C) om de schacht (D).

Tips: Draai het in de eerste helft van de kom en duw de kom naar de aangewezen positie in contact met de afdichtring (B).

1) Lijn de kop van de mixeras uit met de interface in de kom, druk in de kom en volg de onderstaande instructies om de kraan opnieuw te installeren.
2) Smeer de verbindingen volledig in met de meegeleverde vaseline.
3) Plaats de zuiger in de aangegeven positie en duw de hendel totdat deze sluit de kraan aan.

6.7 Spoelcyclus

Voordat u de machine start, moet deze periodiek worden gereinigd.

Ga als volgt te werk:

1. Vul de kom met water.
2. Laat de machine 5 minuten roeren.
3. Schakel het apparaat uit en open de kraan om het water in de kom weg te gieten.

6.8 Maak de waterbox schoon

De waterbak moet regelmatig geleegd en schoongemaakt worden.

Trek de waterbak met het deksel omhoog en trek hem er vervolgens uit.

6.9 Lampenkap

6.10 Lamp vervangen

Bij het vervangen van de lamp moet de hoofdschakelaar worden uitgeschakeld en de

De stroom moet worden losgekoppeld.

Verwijder de beschermkap en draai de schroeven van het deksel los; gebruik hiervoor geschikte schroevendraaier om te bedienen.

6.11 Regelmatig onderhoud

1) De machine moet regelmatig worden onderhouden door professionele technici (minstens één keer per jaar).
2) Regelmatige inspectie zorgt ervoor dat alle onderdelen op hun plaats zitten en dat de machine veilig kan draaien.
3) Beschadigde onderdelen moeten worden vervangen door originele onderdelen.

7. Bedradingsschema

PCI-Vain PC-bord, PC2-Displaypaneel, \$i-schakelaar, 00-coapressor, FA-ventilator, 1R-transformator, MI-roermachine, LI-LED-verlichting, RI-temperatuursensor.

PCI-hoofdprintplaat, p2-displaypaneel, Sh-schakelaar, 00-compressor, FA-ventilator, TR-Transformer MI/1/%2-Roer-Hotor, II/I2-ED-verlichting, RI/R2-Temperatuursensor, DI/02-Solenoïdeklep

PCI-hoofdprintplaat, p2-displaypaneel, SNSwitch, CO-copressor, FA-ventilator, TR-transformator M1/1/M2/M3-roerapparaat, L1/L2/L3-LED Verlichting. R1/R2/R3-Temperatuursensor, DI/D2/03-Solenoïdeklep

VEVOR®

TOUGH TOOLS, HALF PRICE

Technische ondersteuning en e-
