Type de produit	Gabarit de perçage de poche
Marque	Vevor
Modèle	XRS030
Nombre de trous de forage	3
Matériau du gabarit	Alliage d'aluminium anodisé
Contenu de l'emballage	1 gabarit de perçage, 1 raccord simple, 2 forets, 1 mèche transversale 6", 1 mèche transversale 2-1/2", 2 colliers d'arrêt, 10 bouchons, 10 vis
Type de foret	Forets à perçage de poche
Réglage de l'épaisseur	Curseur réglable avec marquages impériaux et métriques
Réglage de la profondeur	Collier d'arrêt sur le foret
Système de serrage	Pince à gâchette
Utilisation prévue	Perçage de trous de poche pour assemblages de menuiserie
Équipement de sécurité requis	Lunettes de sécurité anti-choc, masque respiratoire, gants de protection
Entretien	Essuyer l'huile antirouille après usage, stocker au sec
Pays d'origine	Importé de Chine
Dimensions approximatives (L x l x h)	Non spécifié dans la notice, gabarit compact
Poids approximatif	Environ 0.5 kg (estimation basée sur la taille)
Garantie	Certificat de garantie électronique disponible sur www.vevor.com/support

FOIRE AUX QUESTIONS - XRS030 Vevor

Quels sont les accessoires inclus avec le gabarit XRS030 ?

Le kit comprend : 1 gabarit de perçage, 1 raccord simple, 2 forets, 1 mèche transversale de 6", 1 mèche transversale de 2-1/2", 2 colliers d'arrêt, 10 bouchons pour trous de poche et 10 vis.

Comment régler l'épaisseur de la planche sur le gabarit XRS030 ?

Mesurez l'épaisseur de votre planche, puis utilisez le curseur réglable avec marquages impériaux et métriques. Ajustez la hauteur du curseur en fonction de l'épaisseur et verrouillez les vis à la position appropriée.

Comment régler la profondeur du trou de perçage ?

Fixez le collier d'arrêt sur le foret à la position indiquée L1. Lors du perçage, la bague de frein arrête la progression à la bonne profondeur.

Quels équipements de protection sont recommandés ?

Portez toujours des lunettes de sécurité antichoc (normes CSA Z94.3-07 ou ANSI Z87.1), un masque respiratoire et des gants de protection. Des chaussures antidérapantes sont également conseillées.

Comment entretenir le gabarit XRS030 ?

Après utilisation, essuyez l'huile antirouille sur les parties métalliques pour éviter la corrosion. Rangez le gabarit dans un endroit sec et sûr, hors de portée des enfants.

Quels types de vis utiliser avec ce gabarit ?

Utilisez des vis adaptées aux trous de poche, généralement fournies avec le kit (10 vis). Achetez des vis de longueur appropriée en fonction de l'épaisseur du bois assemblé.

Que faire si le trou présente des bavures ?

Les bavures sont souvent dues à une vitesse de perçage trop lente. Augmentez la vitesse de rotation de la perceuse pour obtenir une coupe plus nette.

Le trou est percé trop profondément, que faire ?

Vérifiez la position du collier d'arrêt sur le foret et ajustez-le à la bonne profondeur. Assurez-vous également que la pince maintient solidement le gabarit. Si nécessaire, utilisez des vis plus longues.

Puis-je utiliser le gabarit pour des assemblages en angle ?

Le gabarit XRS030 est conçu pour des perçages droits. Pour des angles, un gabarit spécifique ou un accessoire supplémentaire serait nécessaire. Suivez les instructions de la notice pour un usage optimal.

Où trouver l'assistance technique et la garantie ?

L'assistance technique et le certificat de garantie électronique sont disponibles sur le site www.vevor.com/support. Vous pouvez également contacter le service client à l'adresse [e-mail].

MODE D'EMPLOI XRS030 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

GABARIT DE PERÇAGE DE POCHE

MODÈLE : XRS030, XRS040

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques, et ne vise pas nécessairement à couvrir toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier attentivement lorsque vous passez une commande chez nous si vous économisez en fait la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

GABARIT DE PERÇAGE DE POCHE

MODÈLE : XRS030

MODÈLE : XRS040

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas à nous contacter :

[e-mail]

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus si des mises à jour technologiques ou logicielles sont disponibles sur notre produit.

INSTRUCTIONS

Merci beaucoup d'avoir choisi ce gabarit de perçage. Veuillez lire toutes les instructions avant de l'utiliser. Les informations vous aideront à obtenir les meilleurs résultats possibles.

	Avertissement - Pour réduire le risque de blessure, l'utilisateur doit lire les instructions Lisez attentivement le manuel.
	Avertissement - Assurez-vous de porter des lunettes de protection lorsque vous utilisez ce produit. produit.
	Attention ! Portez un masque respiratoire. Poussière nocive pour la santé la santé peut être générée en travaillant sur le bois et autres matériels.

AVERTISSEMENT!

Lisez et comprenez toutes les instructions avant d'utiliser ce gabarit de perçage de poche. L'opérateur doit suivre des précautions de base pour réduire le risque de blessures corporelles et/ou d'endommager l'équipement. Conservez ce manuel pour les avertissements de sécurité, les précautions, les instructions d'utilisation ou d'inspection et d'entretien.

ESPACE DE TRAVAIL

1. Travaillez dans un environnement de travail sûr. Gardez votre espace de travail propre, bien éclairé et sans distractions.
2. Tenez toute personne ne portant pas l'équipement de sécurité approprié à l'écart de la zone de travail.
3. Rangez correctement les outils non utilisés dans un endroit sûr et sec pour éviter la rouille ou les dommages. Rangez le gabarit de perçage de poche et conservez-le hors de portée des enfants.

SÉCURITÉ PERSONNELLE

AVERTISSEMENT ! Portez toujours un équipement de protection individuelle.

ÉQUIPEMENT DE PROTECTION INDIVIDUELLE

1. Portez toujours des lunettes de sécurité antichoc qui offrent une protection frontale et latérale pour les yeux. L'équipement de protection des yeux doit être conforme à la norme CSA Z94.3-07 ou aux normes ANSI Z87.1, selon le type de travail effectué.
2. Portez des gants qui offrent une protection en fonction des matériaux de travail ou réduisent les effets des vibrations de l'outil.
3. Portez des vêtements de protection conçus pour l'environnement de travail et la poche

gabarit de trou.

1. Des chaussures antidérapantes sont recommandées pour maintenir l'équilibre et la stabilité dans l'environnement de travail.

PRÉCAUTIONS PERSONNELLES

Contrôlez le gabarit de perçage de poche, vos mouvements et l'environnement de travail pour éviter les blessures corporelles ou les dommages au gabarit.

1. N'utilisez pas le gabarit de perçage de poche lorsque vous êtes fatigué ou sous l'influence de drogues, d'alcool ou de médicaments.
2. Évitez de porter des vêtements ou des bijoux qui pourraient s'emmêler avec les parties mobiles d'un outil. Gardez les cheveux longs couverts ou attachés.

PRÉCAUTIONS DE SÉCURITÉ SPÉCIFIQUES

1. Utilisez le gabarit de perçage de poche adapté à la tâche. Ce gabarit a été conçu pour une fonction spécifique. Ne le modifiez pas et ne l'utilisez pas à d'autres fins.
2. Gardez les parties du corps éloignées des zones de pincement pendant l'utilisation.
3. Les enfants ne doivent pas utiliser ce produit sans la surveillance d'un adulte.
4. Soyez prudent lors de l'utilisation pour éviter de vous pincer les doigts.

AVERTISSEMENT !

Ne laissez pas le confort ou la familiarité avec le produit (acquis par une utilisation répétée) remplacer le strict respect des règles de sécurité. Une utilisation dangereuse ou incorrecte peut entraîner des blessures graves.

Modèle et paramètres

Modèle	XRS030	XRS040
Nombre de trous de forage	3	3
Nombre de copeaux enlevés Trous	3	3
Matériau du gabarit de perçage	AnodiséAlliage d'aluminium Alliage	Aluminium anodisé
Emballage	/	Boîte à outils en plastique
liste des pièces	Fig30	Fig40

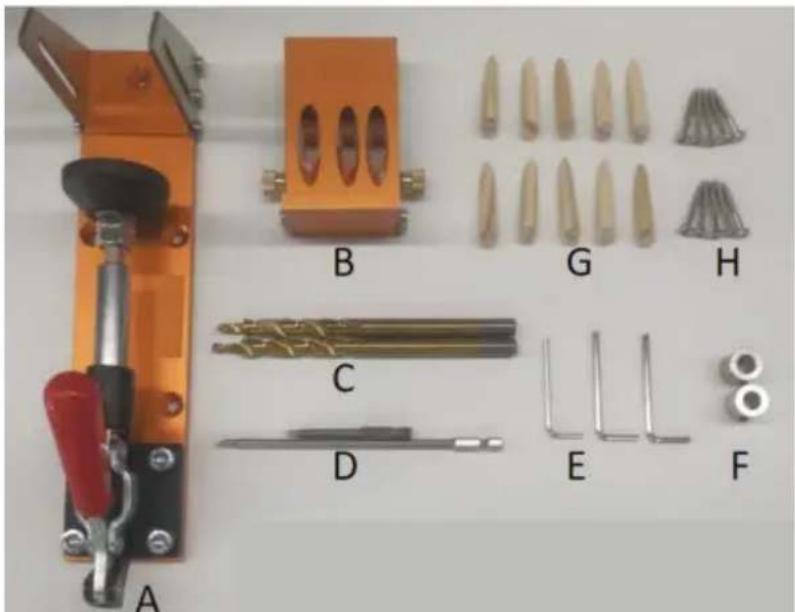

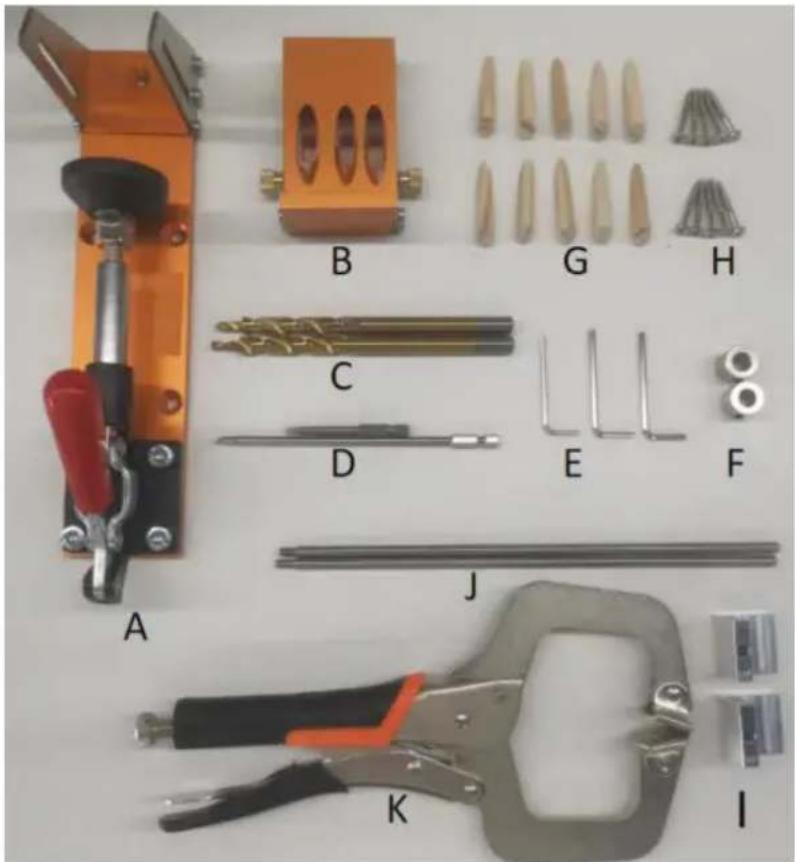

Diagramme de structure

A : 1 x gabarit de perçage de poche

B : 1 x raccord simple

C : 2 x forets

D : 1 x mèches transversales de 6" et 1 x mèches transversales de 2-1/2"

F : 2 x colliers d'arrêt

G : 10 x bouchons pour trous de poche

H : 10 x vis

A : 1 x gabarit de perçage de poche

B : 1 x raccord simple

C : 2 x forets

D : 1 x mèches transversales de 6" et 1 x mèches transversales de 2-1/2"

F : 2 x colliers d'arrêt

G : 10 x bouchons pour trous de poche

H : 10 x vis

I : 2 x blocs coulissants

J : 2 x tiges allongées

K : 1 x pince de serrage

Montage et utilisation 1.

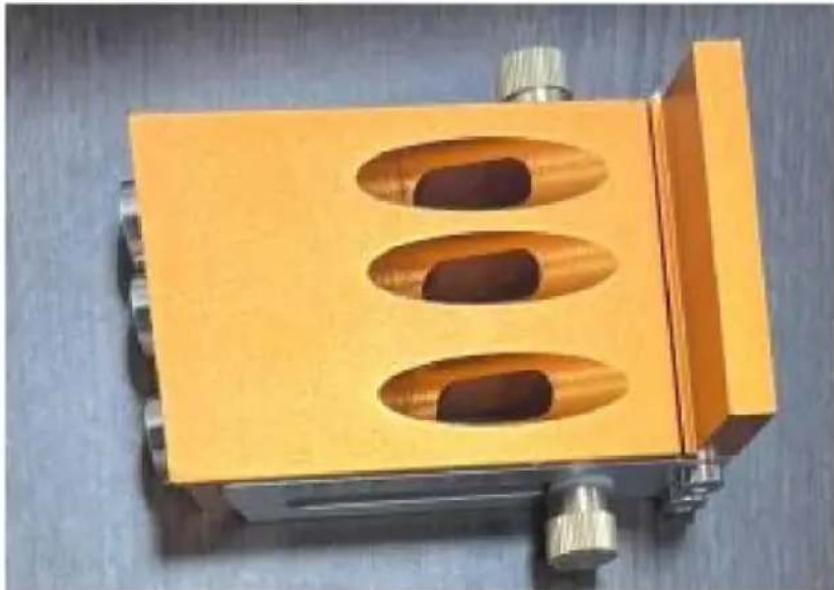

Gabarit à trou unique

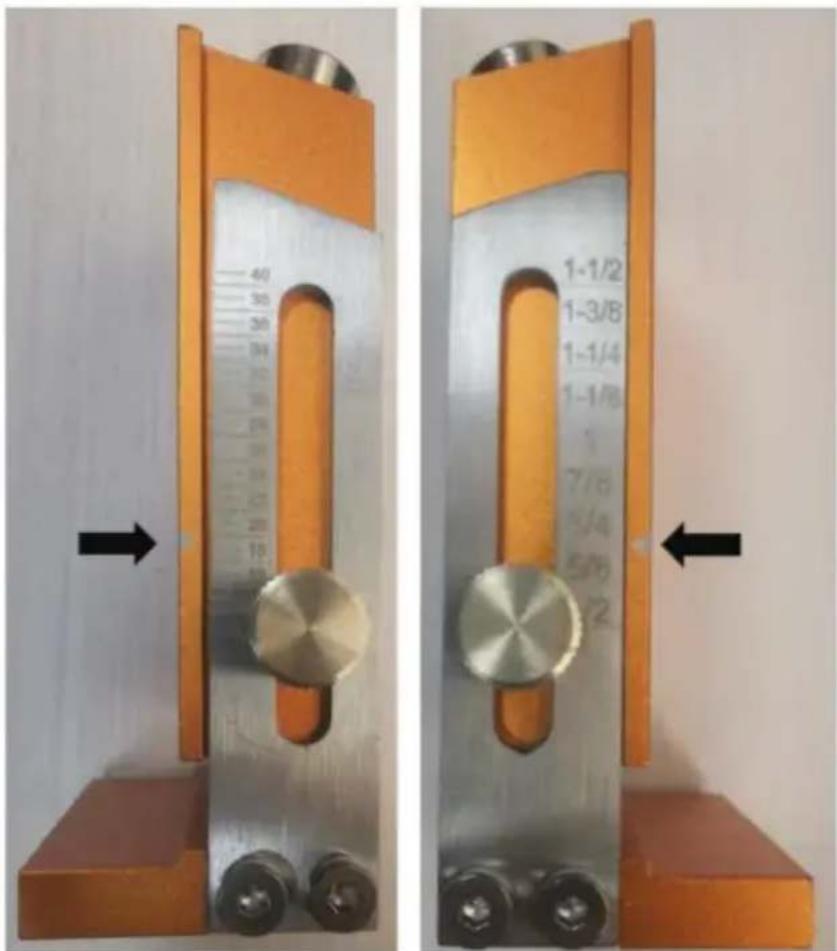

1.1 Réglage de l'épaisseur réglable : mesurez

l'épaisseur de votre planche. Les marquages sont en unités impériales et métriques. Vous pouvez rapidement ajuster la hauteur du curseur en fonction de l'épaisseur de la planche.

Verrouillez les vis et réglez-les sur l'épaisseur appropriée.

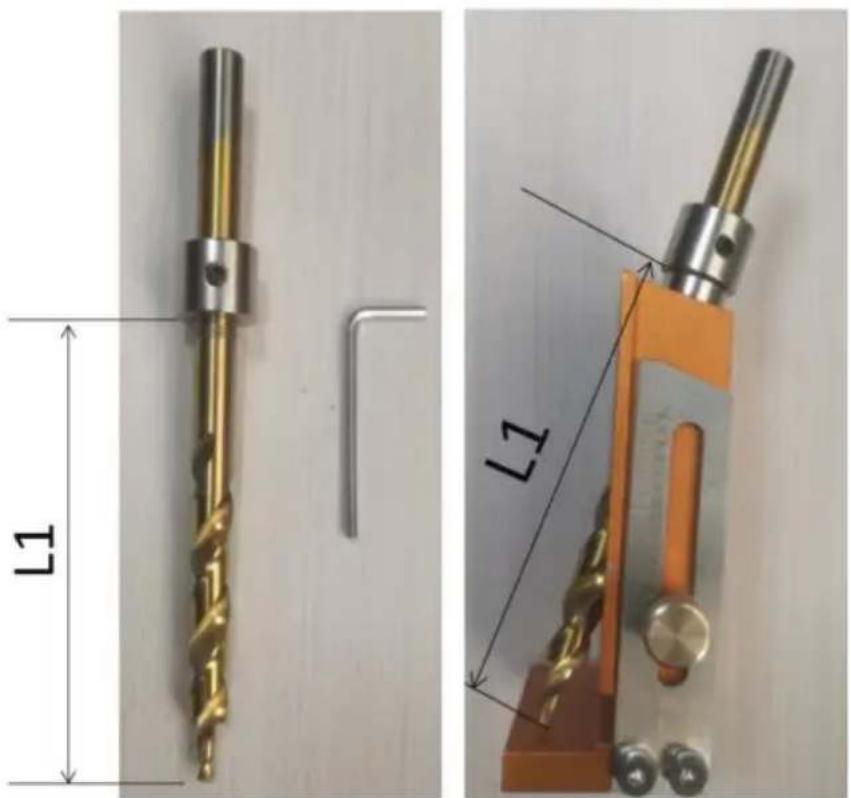

1.2 Régler la profondeur du trou : le collier de butée est verrouillé sur les forets à une position égale à celle indiquée L1.

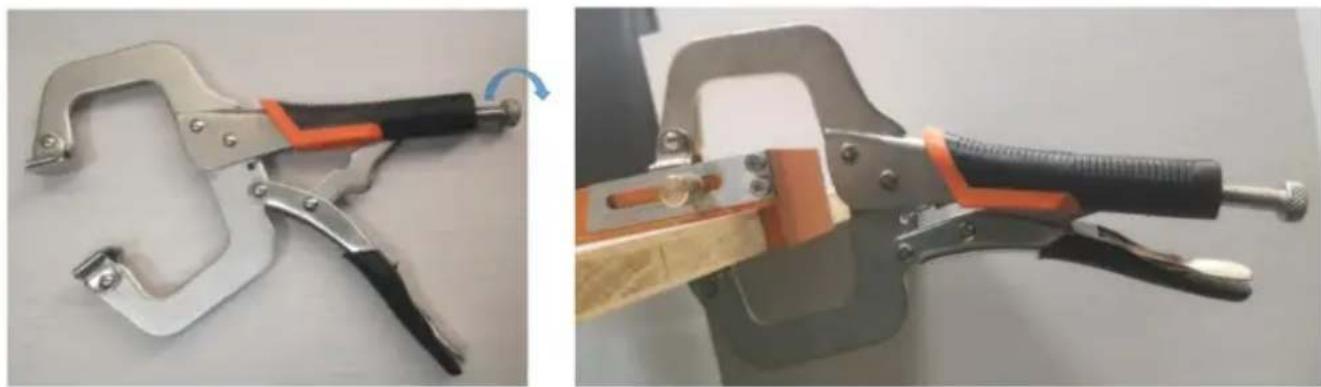

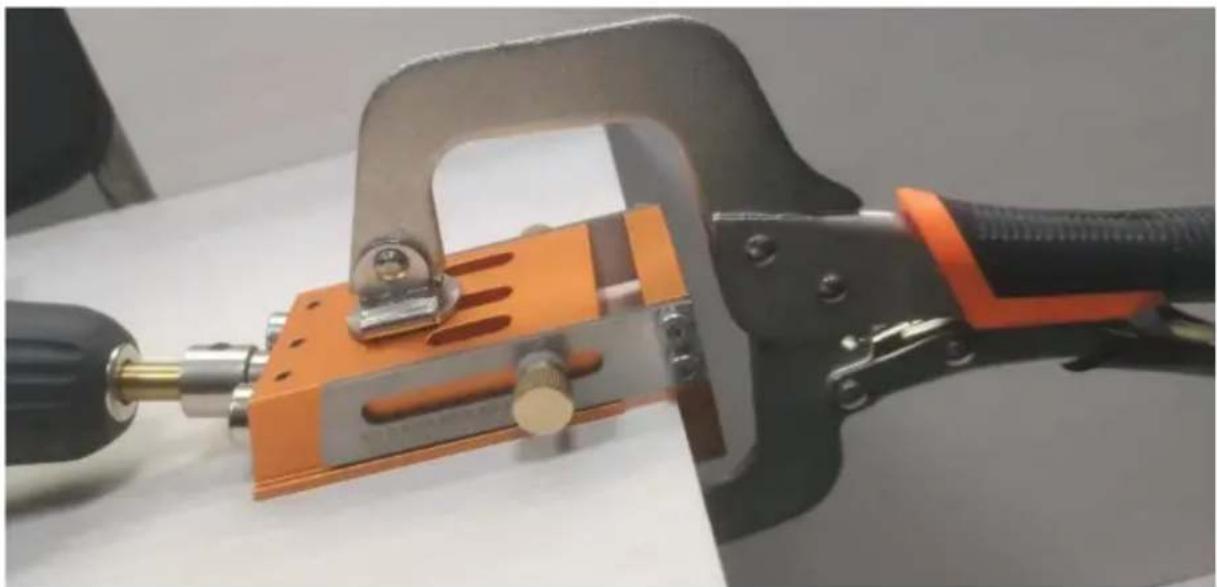

Ajustez la taille d'ouverture de la pince à l'aide du boulon (légèrement inférieure à l'épaisseur de la plaque et de la fixation combinées). Appuyez sur la gâchette pour fixer la pince.

Percez la profondeur du trou jusqu'à ce que la bague de frein s'arrête.

Notez que la direction de la force de perçage est parallèle au trou pilote. Un fonctionnement continu pendant une longue période entraînera un échauffement du trou pilote et un inconvénient de durée de vie.

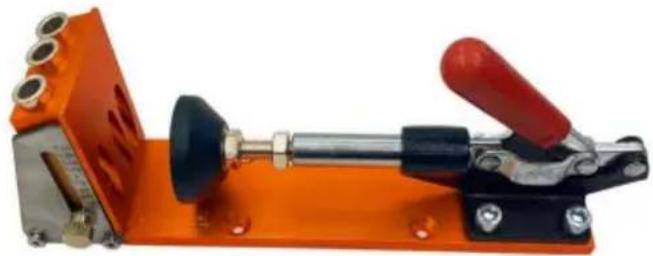

1. Kit de gabarit de perçage (XRS030)

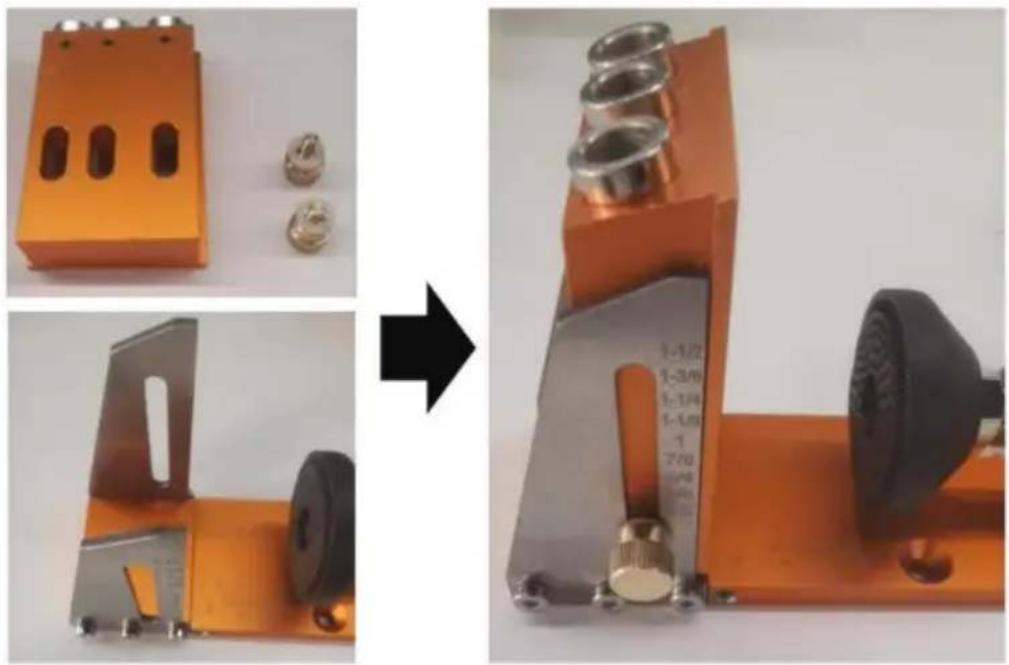

2.1 Kit de montage : assemblez

le kit de montage comme indiqué ci-dessous.

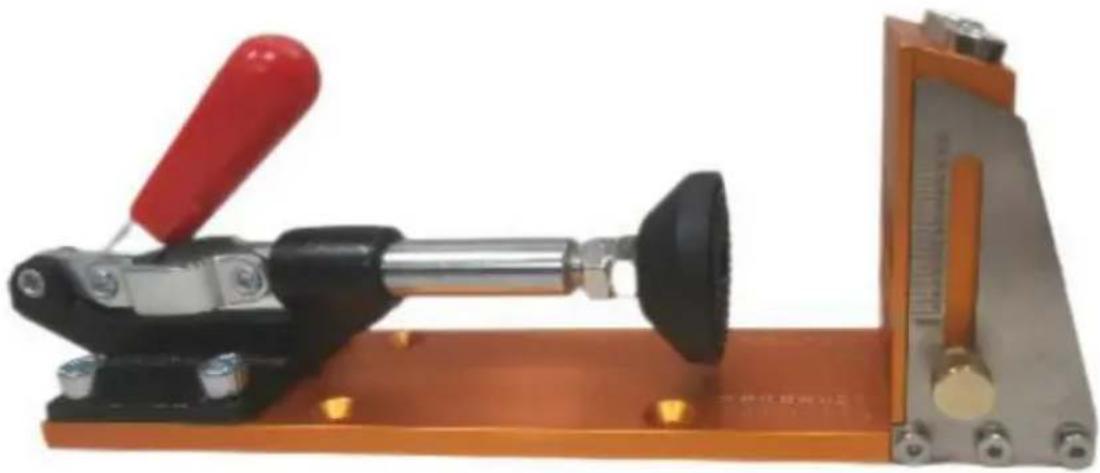

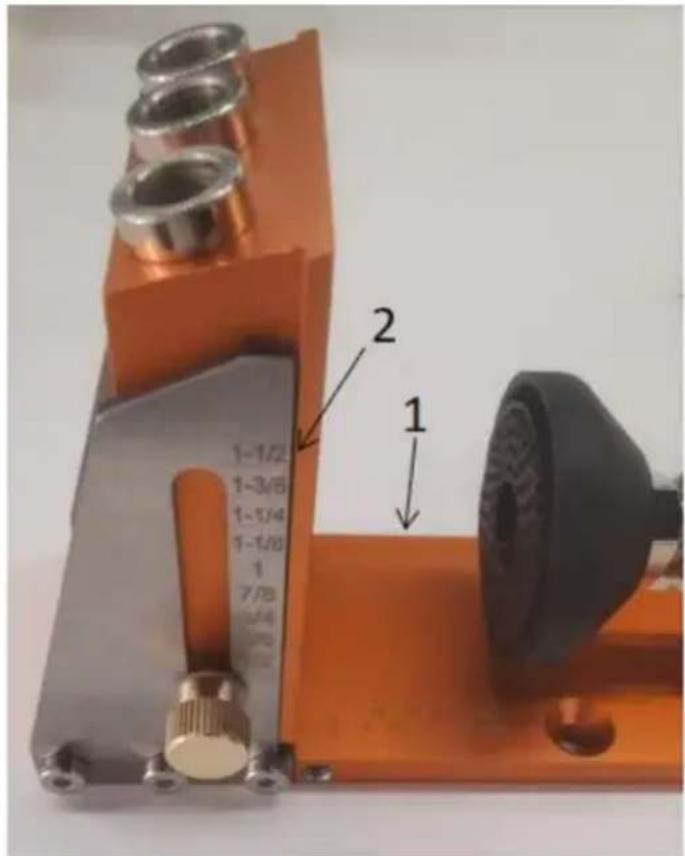

2.2 Réglage de l'épaisseur réglable : les marquages sont en unités impériales et métriques.

Ajustez la longueur du pied et appuyez sur la planche, comme indiqué sur le marquage 1. L'épaisseur de la planche peut être mesurée.

Comme le marquage 2, vous pouvez rapidement ajuster la hauteur du curseur en fonction de l'épaisseur de la planche. Verrouillez les vis et réglez-les sur l'épaisseur appropriée.

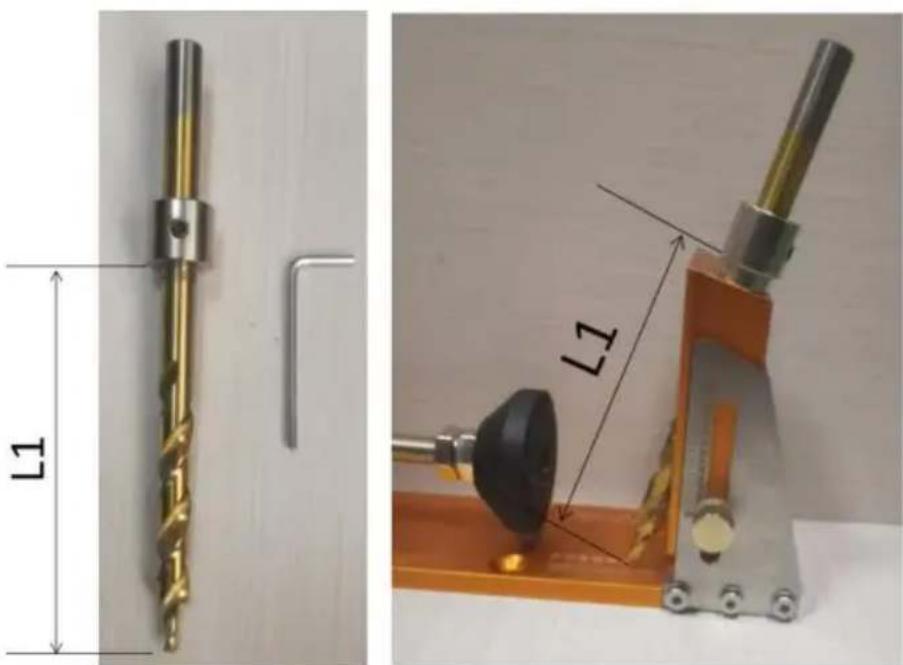

2.3 Réglez la profondeur du trou. Le collier de butée est verrouillé sur les forets dans une position telle qu'indiquée L1.

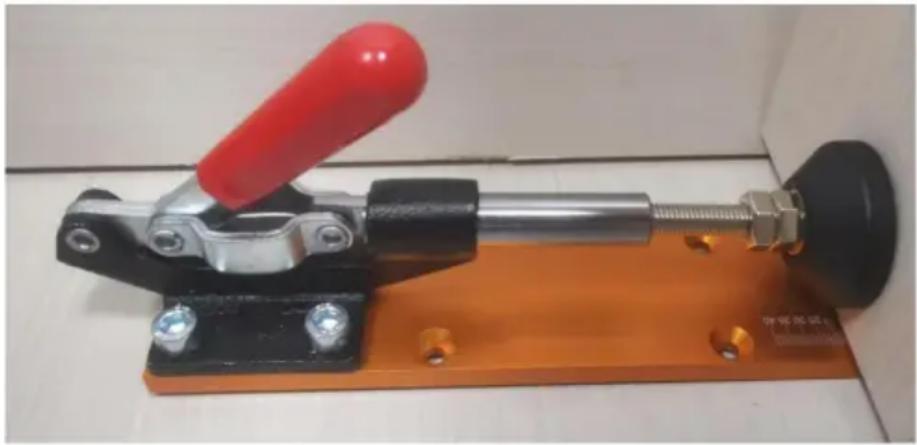

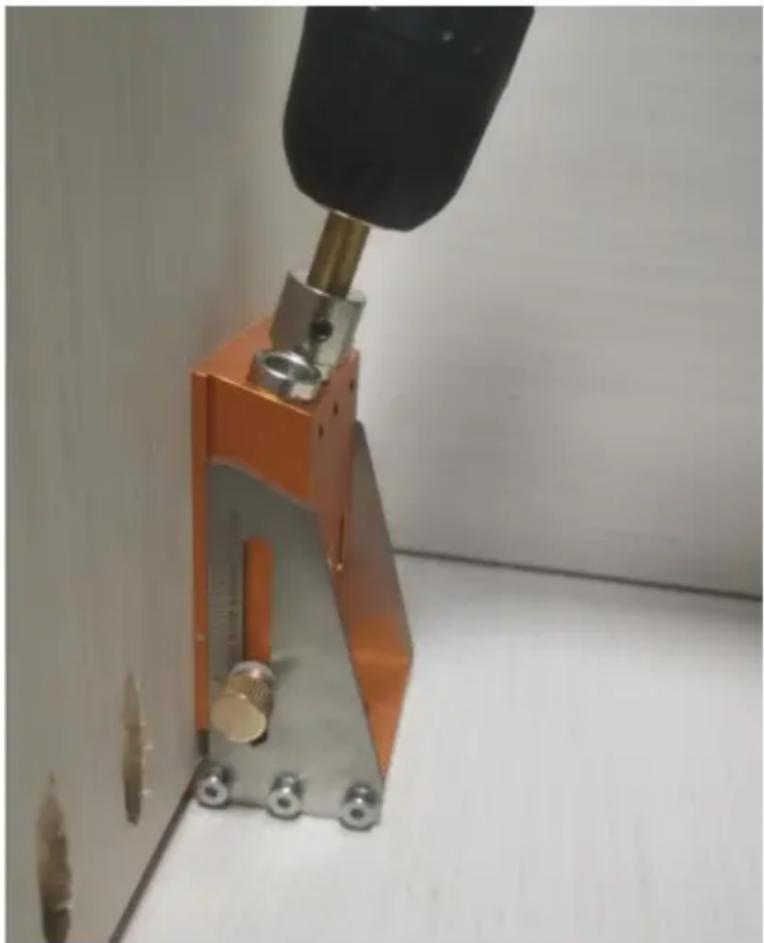

2.4 Montage rapide

Percez la profondeur du trou jusqu'à ce que la bague de frein s'arrête.

Notez que la direction de la force de perçage est parallèle au trou pilote. Un fonctionnement continu pendant une longue période entraînera un échauffement du trou pilote et un inconvénient de durée de vie.

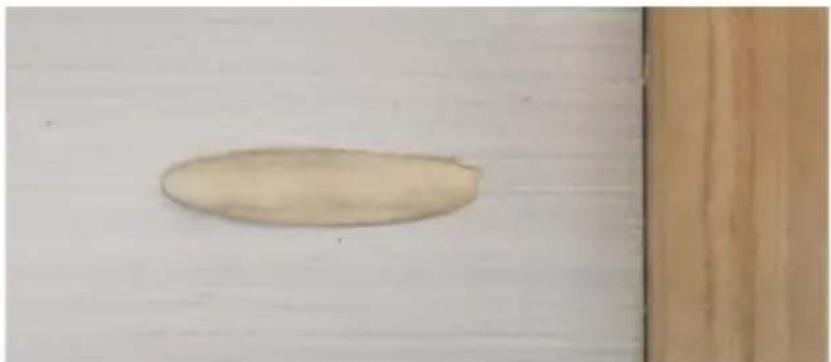

2.7 Bouchons pour trous de poche

3. Kit de gabarit de trou (XRS040)

En plus d'inclure les fonctionnalités du XRS030, le XRS040 ajoute également des capacités d'extension.

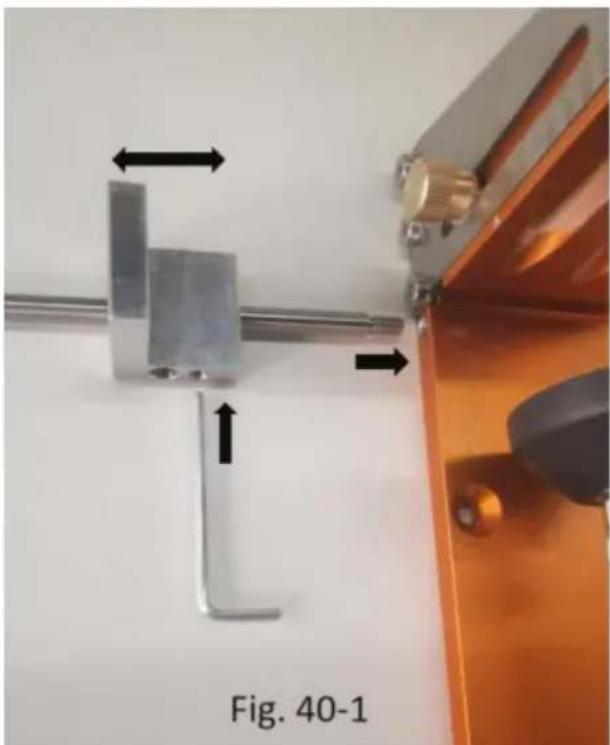

3.1 Bloc coulissant et tiges allongées (Fig. 40-1)

et Fig. 40-2 deux assemblages différents, la flèche → est la direction des vis, la position du curseur peut être décalée horizontalement selon vos besoins.

Instructions de dépannage

Problème	Raisons	Solution
Il y a des bavures tout autour le trou.	Cette vitesse est trop lente.	Ajuster la rotation vitesse de la tournevis.
Le trou a été percé.	1. Le trou a été percé trop profond.2. Le gabarit de perçage n'est pas sécurisé.	1. Régler la butée collier au bon endroit position sur le foret.2. Utilisez la pince pour s'assurer que l'outil est sécurisé.3. Achetez les vis de longueur appropriée

Entretien 1. Assurez-

vous que le perçage est parallèle à la direction de la force, le manchon du trou n'est pas facile à user.

1. Essuyez l'huile antirouille après avoir utilisé la perceuse pour éviter la rouille.
