Producttype	Zakboorjig
Merk	Vevor
Model	XRS030
Aantal boorgaten	3
Materiaal van de jig	Geanodiseerd aluminiumlegering
Inhoud van de verpakking	1 zakboorjig, 1 eenvoudige adapter, 2 boorbits, 1 dwarsboor 6", 1 dwarsboor 2-1/2", 2 stopringen, 10 doppen, 10 schroeven
Boortype	Zakboorbits
Dikte-instelling	Verstelbare schuif met imperiale en metrische markeringen
Diepte-instelling	Stopring op de boor
Klem systeem	Trekklem
Beoogd gebruik	Boren van zakgaten voor houtverbindingen
Vereiste veiligheidsuitrusting	Veiligheidsbril (slagvast), ademhalingsmasker, beschermhandschoenen
Onderhoud	Roestwerende olie afvegen na gebruik, droog bewaren
Land van herkomst	Geïmporteerd uit China
Geschatte afmetingen (L x B x H)	Niet gespecificeerd in de handleiding, compacte jig
Geschat gewicht	Ongeveer 0,5 kg (schatting op basis van grootte)
Garantie	Elektronisch garantiecertificaat beschikbaar op www.vevor.com/support

Veelgestelde vragen - XRS030 Vevor

Welke accessoires zijn inbegrepen bij de XRS030 jig?

De set bevat: 1 zakboorjig, 1 eenvoudige adapter, 2 boorbits, 1 dwarsboor 6", 1 dwarsboor 2-1/2", 2 stopringen, 10 zakgatdoppen en 10 schroeven.

Hoe stel ik de plankdikte in op de XRS030 jig?

Meet de dikte van uw plank, gebruik dan de verstelbare schuif met imperiale en metrische markeringen. Pas de hoogte van de schuif aan op de dikte en vergrendel de schroeven op de juiste positie.

Hoe stel ik de diepte van het boorgat in?

Bevestig de stopring op de boor op de aangegeven L1-positie. Tijdens het boren stopt de ring de voortgang op de juiste diepte.

Welke beschermingsmiddelen worden aanbevolen?

Draag altijd een slagvaste veiligheidsbril (normen CSA Z94.3-07 of ANSI Z87.1), een ademhalingsmasker en beschermhandschoenen. Antislip schoenen worden ook aanbevolen.

Hoe onderhoud ik de XRS030 jig?

Veeg na gebruik de roestwerende olie van de metalen delen om corrosie te voorkomen. Berg de jig op een droge en veilige plaats op, buiten bereik van kinderen.

Welke soorten schroeven moet ik met deze jig gebruiken?

Gebruik schroeven geschikt voor zakgaten, meestal meegeleverd met de set (10 schroeven). Koop schroeven van de juiste lengte op basis van de dikte van het te verbinden hout.

Wat te doen als het gat bramen vertoont?

Bramen worden vaak veroorzaakt door een te lage boorsnelheid. Verhoog het toerental van de boormachine voor een schonere snede.

Het gat is te diep geboord, wat nu?

Controleer de positie van de stopring op de boor en stel deze in op de juiste diepte. Zorg er ook voor dat de klem de jig stevig vasthoudt. Gebruik indien nodig langere schroeven.

Kan ik de jig gebruiken voor hoekverbindingen?

De XRS030 jig is ontworpen voor recht boren. Voor hoeken is een speciale jig of extra accessoire nodig. Volg de instructies in de handleiding voor optimaal gebruik.

Waar vind ik technische ondersteuning en garantie?

Technische ondersteuning en het elektronische garantiecertificaat zijn beschikbaar op www.vevor.com/support. U kunt ook contact opnemen met de klantenservice via [e-mail].

GEBRUIKSAANWIJZING XRS030 Vevor

Technische ondersteuning en e-garantiecertificaat

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die wij gebruiken, vertegenwoordigen slechts een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en doseringen betekenen niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren wanneer u een bestelling bij ons plaatst of u besparen zelfs de helft vergeleken met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

ZAKGATENJIG

MODEL:XRS040MODEL:XRS030

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

INSTRUCTIES

Hartelijk dank voor het kiezen van deze gatmal. Lees alle

instructies voordat u het gebruikt. De informatie zal u helpen om het beste mogelijke resultaat te bereiken.

	Waarschuwing - Om het risico op letsel te verminderen, moet de gebruiker de instructies handleiding zorgvuldig door.
	Waarschuwing: draag altijd een oogbescherming als u dit product gebruikt. product.
	Let op! Draag een ademmasker. Stof dat schadelijk is voor gezondheid kan worden gegenereerd bij het werken met hout en andere materialen.

WAARSCHUWING!

Lees en begrijp alle instructies voordat u deze zakgatmal gebruikt.

De bediener moet basisvoorzorgsmaatregelen treffen om het risico op persoonlijk letsel te verminderen en/of schade aan de apparatuur. Bewaar deze handleiding voor veiligheidswaarschuwingen, voorzorgsmaatregelen, bedienings- of inspectie- en onderhoudsinstructies.

WERKGEBIED

1. Werk in een veilige werkomgeving. Houd uw werkplek schoon, goed verlicht en vrij van afleidingen.
2. Houd iedereen die niet de juiste veiligheidsuitrusting draagt uit de buurt van het werkgebied.
3. Bewaar ongebruikte gereedschappen op een veilige en droge plaats om roest of schade te voorkomen. Sluit de pocket hole jig af en houd deze buiten bereik van kinderen.

PERSOONLIJKE VEILIGHEID

WAARSCHUWING! Draag altijd persoonlijke beschermingsmiddelen.

PERSOONLIJKE BESCHERMINGSMIDDELEN

1. Draag altijd een veiligheidsbril die bescherming biedt aan de voor- en zijkant van de ogen. Oogbeschermingsapparatuur moet voldoen aan CSA Z94.3-07 of ANSI Z87.1-normen, afhankelijk van het type uitgevoerde werkzaamheden.
2. Draag handschoenen die bescherming bieden op basis van de werkmaterialen of om de effecten van gereedschapstrillingen te verminderen.
3. Draag beschermende kleding die is ontworpen voor de werkomgeving en de zakgatmal.
4. Het wordt aanbevolen om antislipschoenen te dragen om de grip en het evenwicht op de grond te behouden in de werkomgeving.

PERSOONLIJKE VOORZORGSMAATREGELEN

Controleer de pocket hole jig, persoonlijke bewegingen en de werkomgeving om persoonlijk letsel of schade aan de pocket hole jig te voorkomen.

1. Gebruik geen pocket hole jig als u moe bent of onder invloed van drugs, alcohol of medicijnen.
2. Vermijd het dragen van kleding of sieraden die verstrikt kunnen raken in de bewegende delen van een gereedschap. Houd lang haar bedekt of vastgebonden.

SPECIFIEKE VEILIGHEIDSMAATREGELEN

1. Gebruik de juiste pocket hole jig voor de klus. Deze pocket hole jig is ontworpen voor een specifieke functie. Wijzig of verander deze pocket hole jig niet en gebruik hem niet voor een onbedoeld doel.
2. Houd lichaamsdelen uit de buurt van knellende plekken tijdens gebruik.
3. Kinderen mogen dit product niet bedienen, tenzij ze worden begeleid door een volwassene.
4. Let op de veiligheid tijdens het gebruik om te voorkomen dat uw vingers bekneld raken.

WAARSCHUWING!

Laat het comfort of de vertrouwdheid met het product (verkregen door herhaald gebruik) NIET in de plaats komen van strikte naleving van de gereedschapsveiligheidsregels. Als u dit gereedschap onveilig of onjuist gebruikt, kunt u ernstig persoonlijk letsel oplopen.

Model en parameters

Model	XRS030	XRS040
Aantal boorgaten	3	3
Aantal spaanverwijderingenGaten	3	3
Materiaal van de gatenmal	GeanodiseerdAluminiumlegering Legering	Geanodiseerd aluminium
Verpakking	/	Kunststof gereedschapskist
onderdelenlijst	Figuur 30	Figuur40

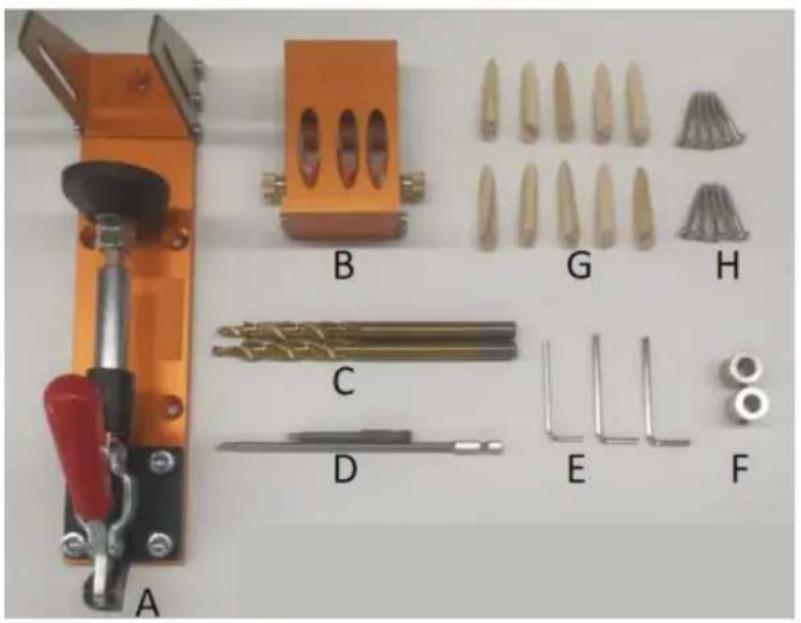

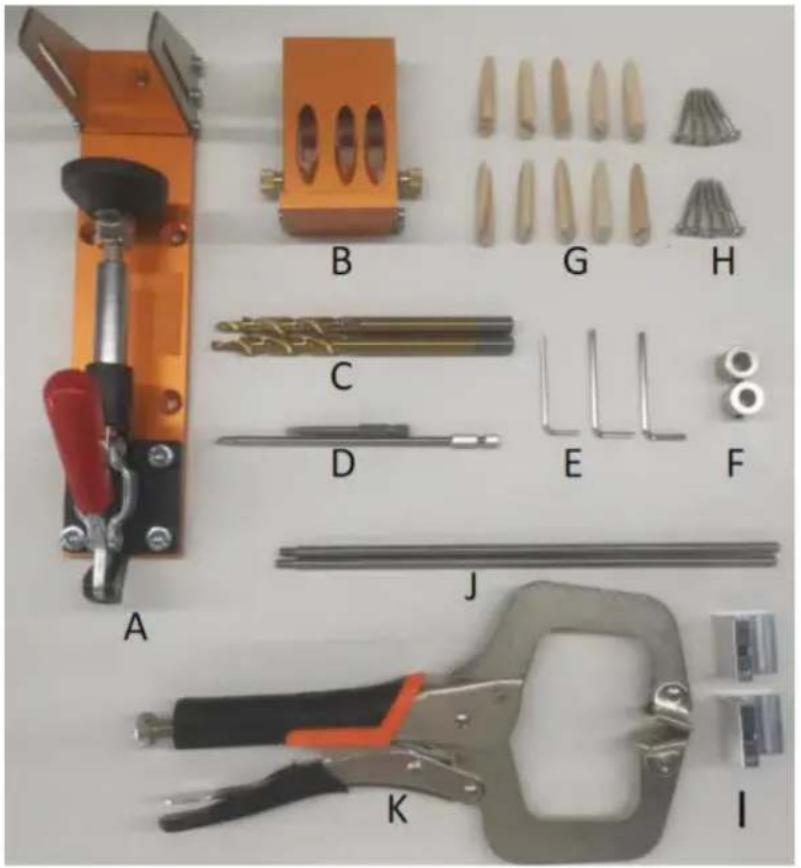

Structuurdiagram

1x 6" kruisbits en 1x 2-1/2" kruisbits

E: 2 x inbussleutel

F: 2 x stopkraag

G: 10 x pocket hole-pluggen

H: 10 x schroeven

D: 1 x 6" kruisbits en 1 x 2-1/2" kruisbits

E: 2 x inbussleutel

F: 2 x stopkraag

G: 10 x pocket hole-pluggen

H: 10 x schroeven

I: 2 x glijblok

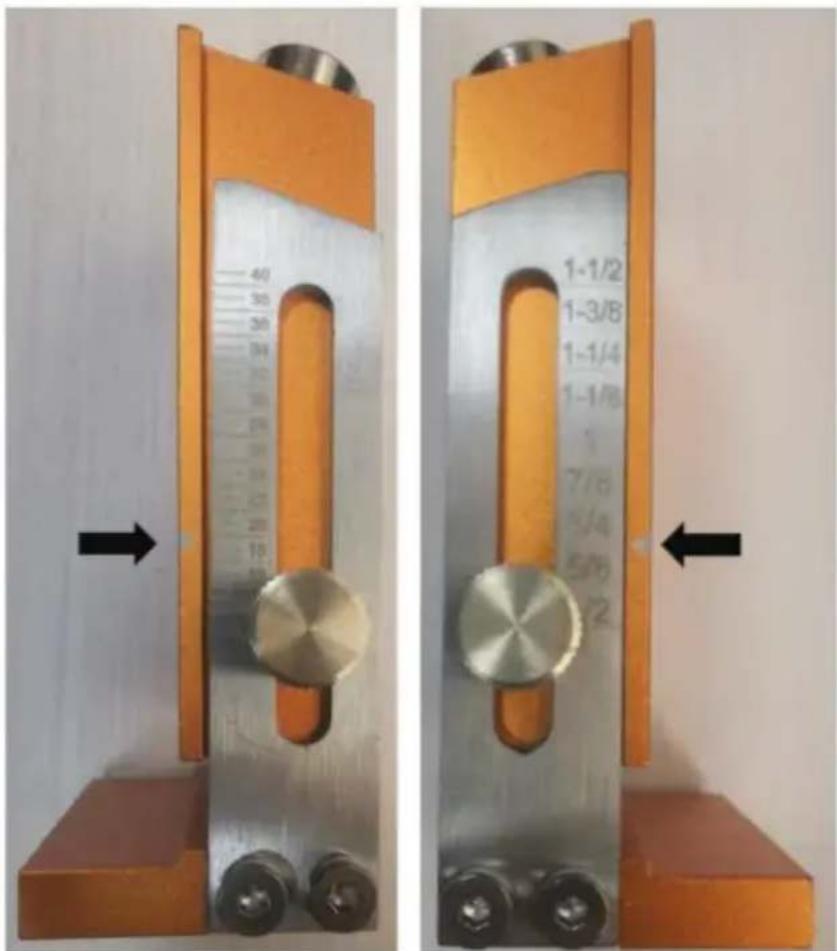

van uw bord. Markeringen zijn in zowel imperiale als metrische eenheden. U kunt de hoogte van de schuifregelaar snel aanpassen aan de dikte van het bord. Vergrendel de schroeven en stel ze in op de juiste dikte.

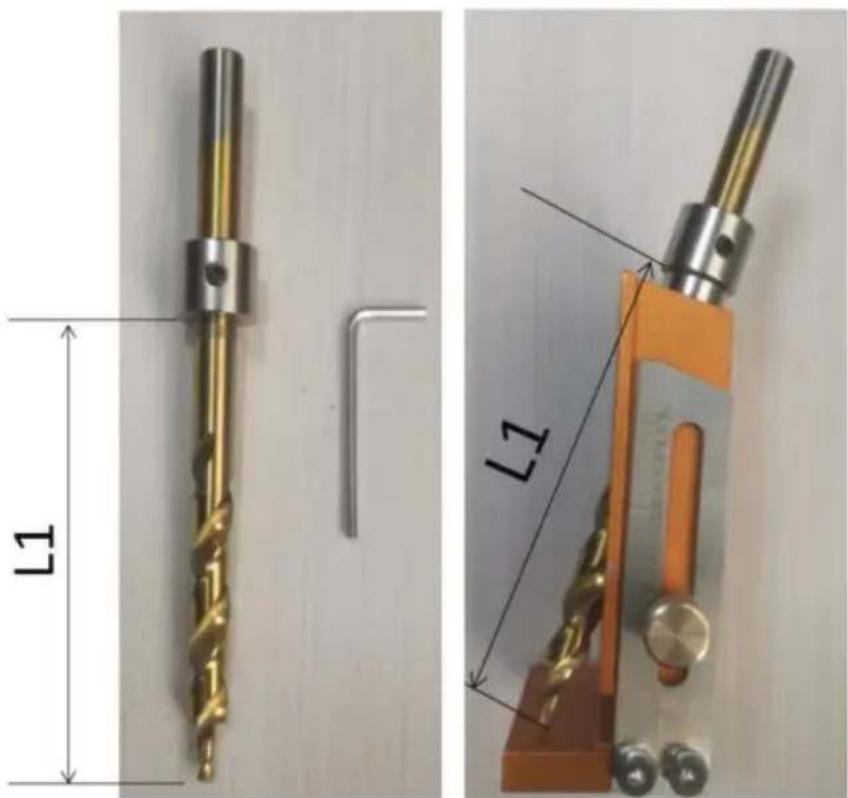

1.2 Pas de diepte van het gat aan. De

stopkraag wordt op de boortjes vergrendeld op een positie die gelijk is aan de positie zoals afgebeeld bij L1.

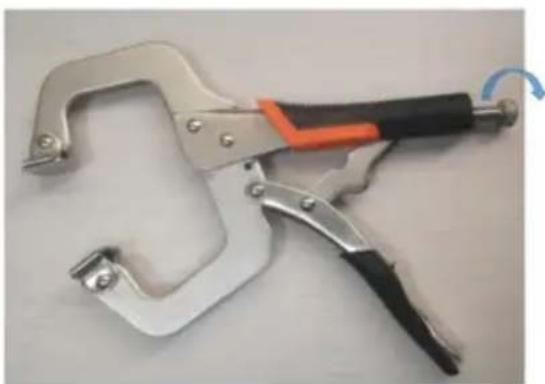

de openingsgrootte van de tang aan met de bout (iets minder dan de dikte van de plaat en de bevestiging samen). Door de trekker over te halen, wordt de klem vastgezet.

het gat zo diep dat de remring stopt.

Houd er rekening mee dat de richting van de boorkracht parallel is aan het proefgat. Continue werking gedurende een lange tijd zal leiden tot verhitting van het proefgat, wat de levensduur negatief zal beïnvloeden.

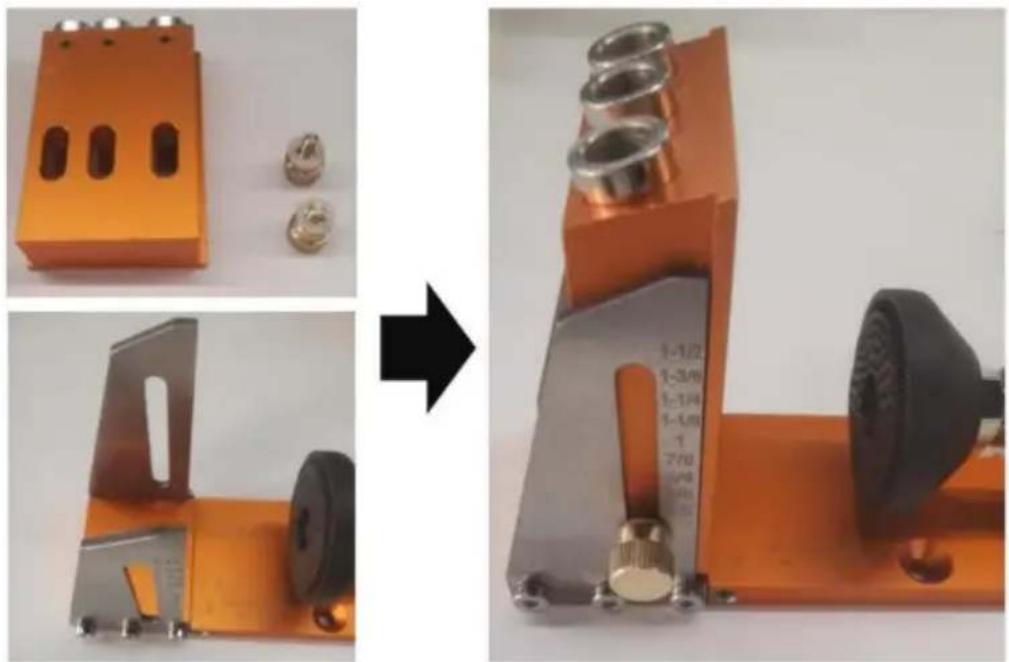

Monteer de Jig-kit zoals hieronder afgebeeld.

2.2 Markeringen voor instelbare dikte-instellingen zijn zowel in imperiale als metrische eenheden.

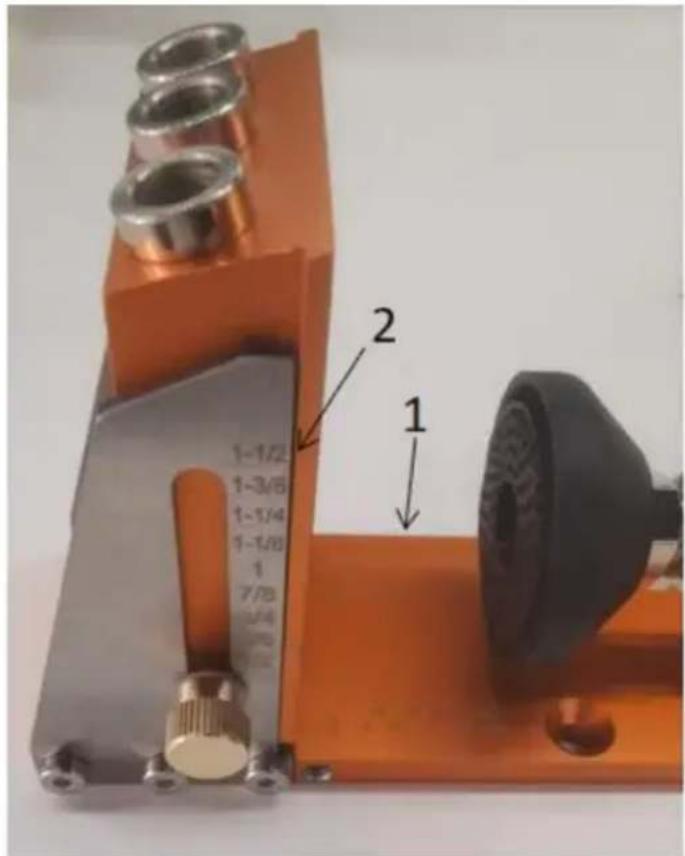

Pas de lengte van de voetcup aan en druk het bord naar beneden, zoals aangegeven bij markering 1. De dikte van het bord kan worden gemeten.

Zoals markering 2, kunt u snel de hoogte van de schuif aanpassen aan de dikte van het bord. Vergrendel de schroeven en stel ze in op de juiste dikte.

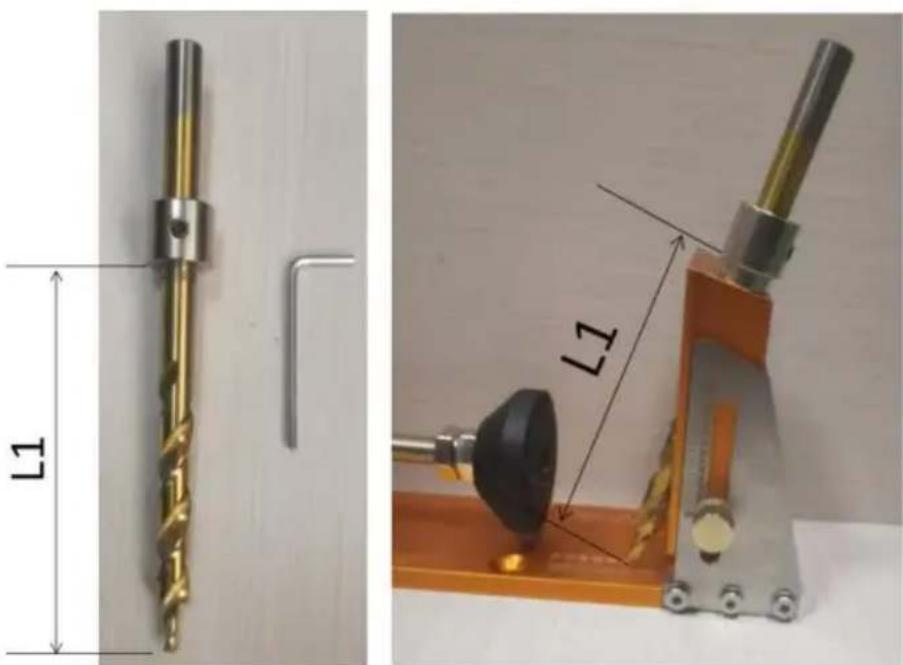

2.3 Pas de diepte van het gat aan. De stopkraag wordt op de boor vergrendeld op een positie zoals afgebeeld in L1.

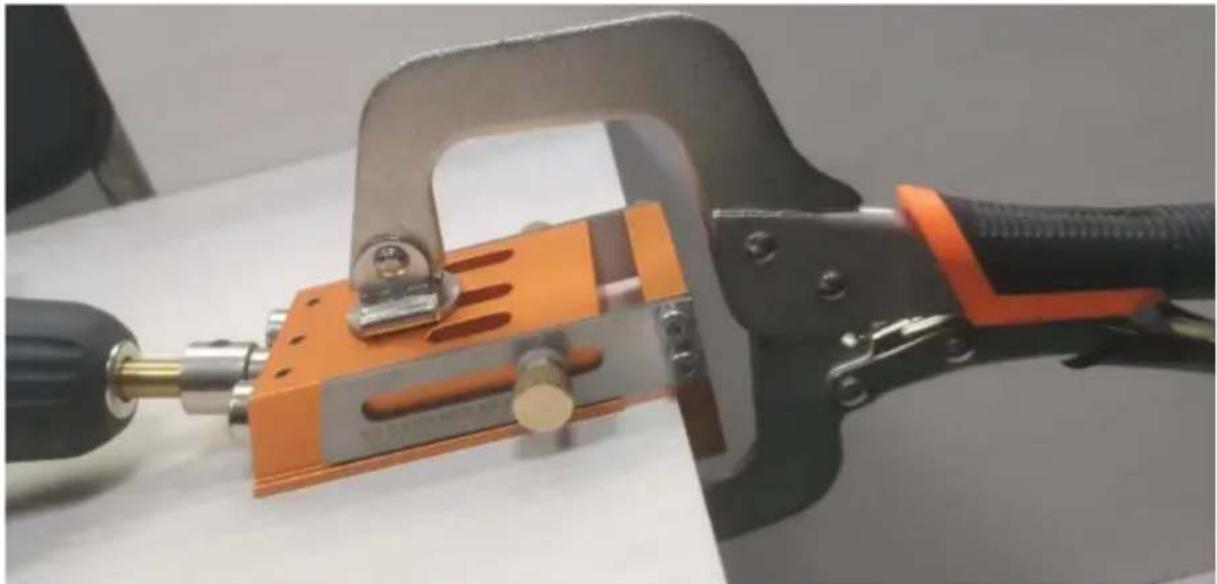

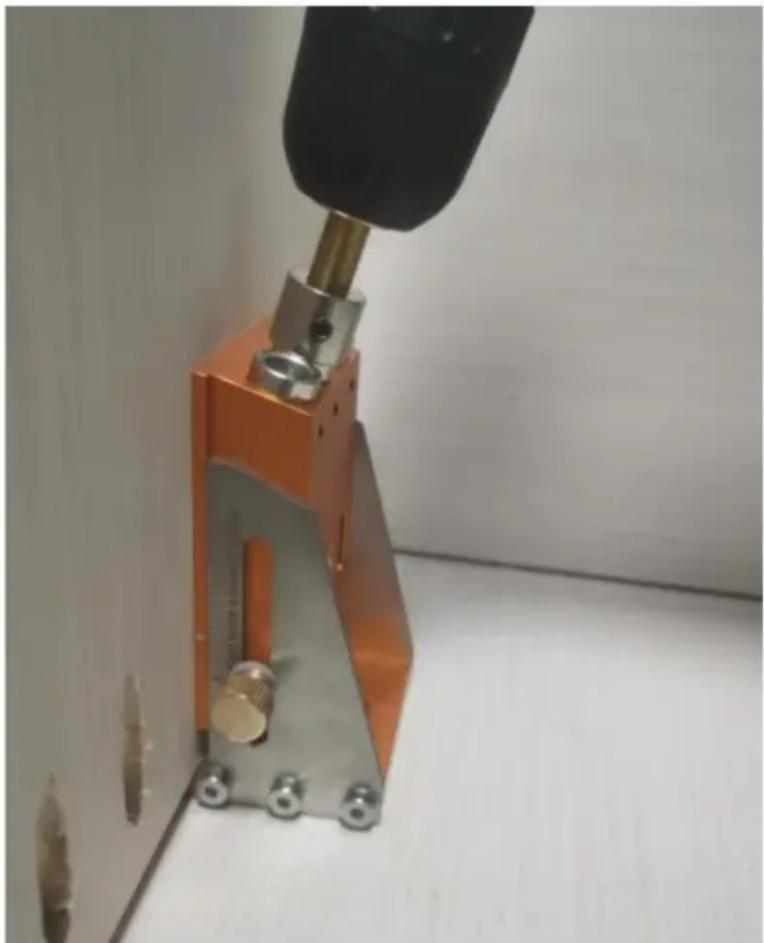

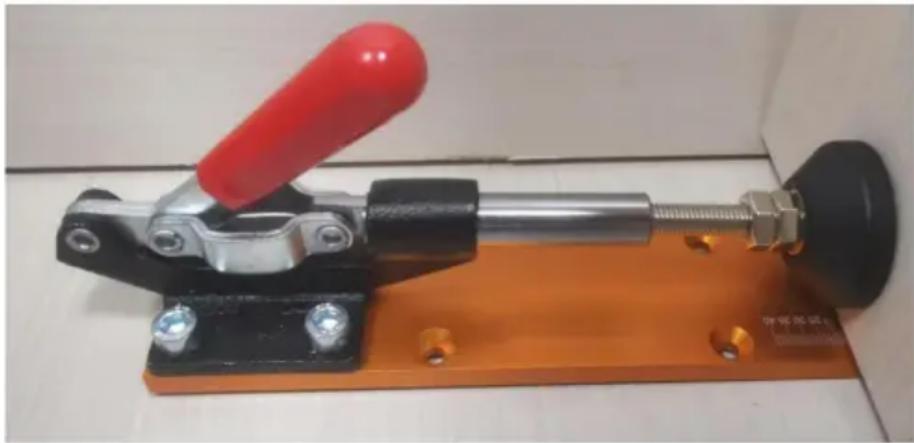

2.4 Snelle bevestiging

Boor het gat zo diep dat de remring stopt.

Houd er rekening mee dat de richting van de boorkracht parallel is aan het proefgat. Continue werking gedurende een lange tijd zal leiden tot verhitting van het proefgat, wat de levensduur negatief zal beïnvloeden.

Naast de functionaliteit van de XRS030, voegt de XRS040 ook uitbreidingsmogelijkheden toe.

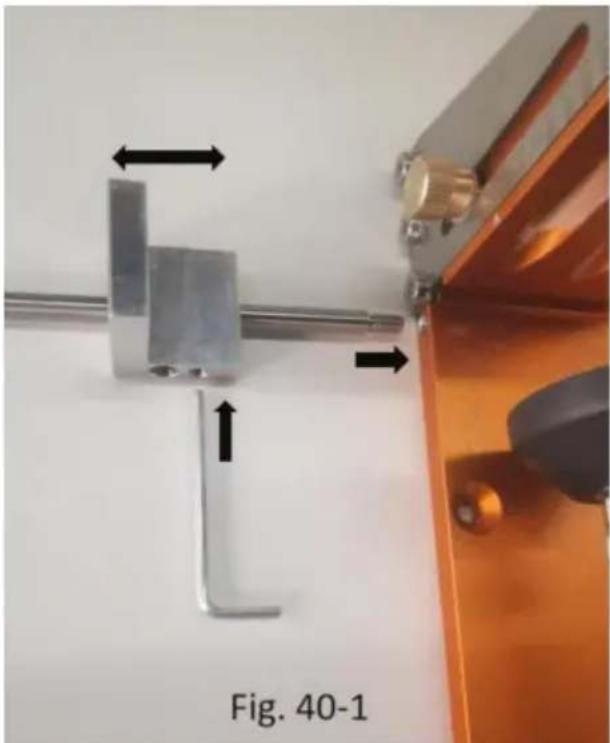

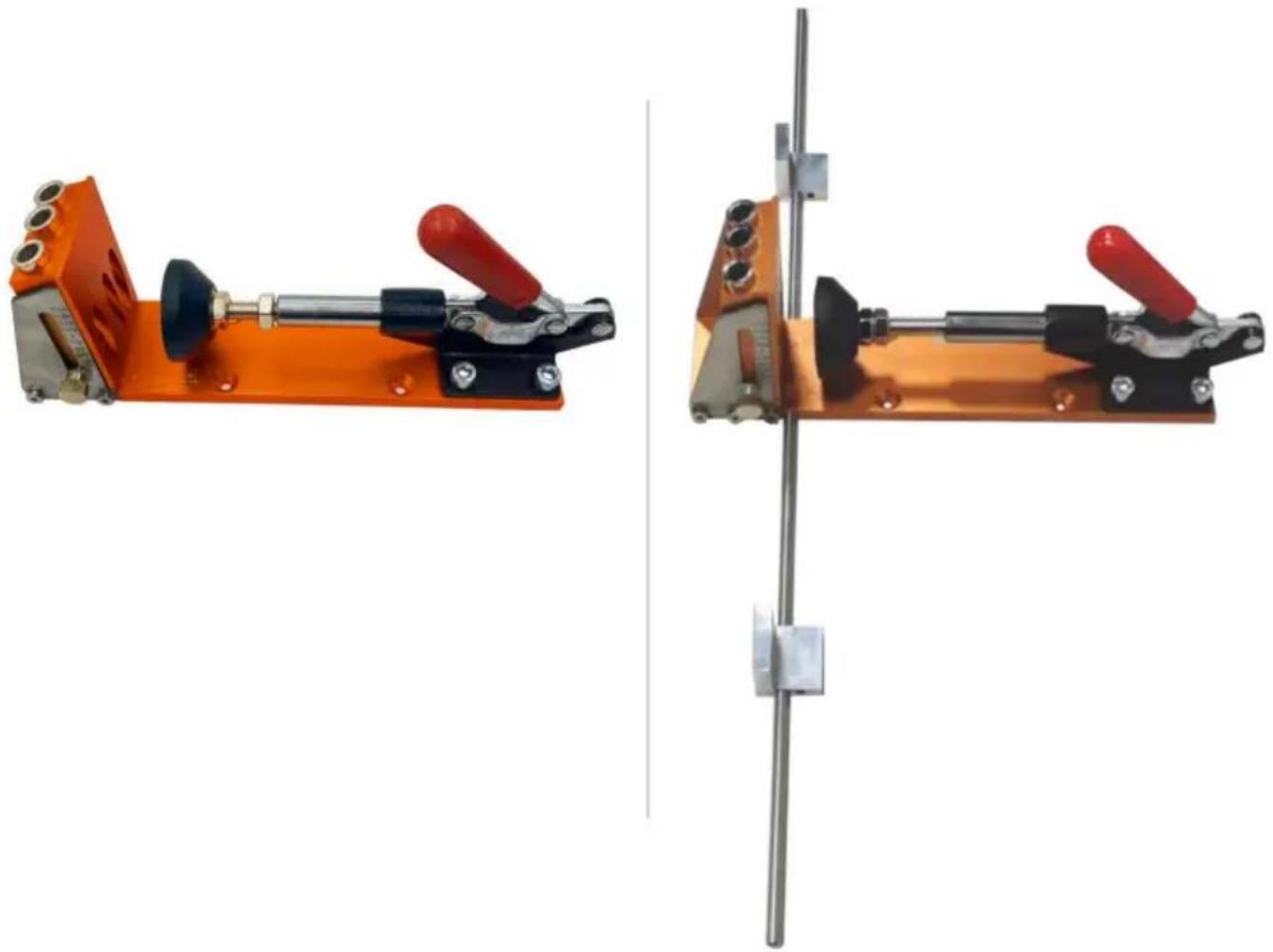

3.1 Glijblok en verlengde staven Afb. 40-1

en Afb. 40-2 Twee verschillende montages. De pijl y is de richting van de schroeven. De positie van de schuif kan horizontaal worden verschoven naar uw behoeften.

Probleemoplossingsinstructie

Probleem	Redenen	Oplossing
Er zitten bramen rond het gat.	Deze snelheid is te laag.	Pas de rotatie aan snelheid van de schroevendraaier.
Het gat was gemaakt.	1. Het gat werd geboord te diep.2. De gatenmal is niet beveiligd.	1. Pas de stop aan kraag naar de juiste positie op de boor.2. Gebruik de tang om Zorg ervoor dat het gereedschap beveiligd.3. Koop de schroeven van geschikte lengte

Onderhoud 1.

Zorg ervoor dat het boren parallel loopt aan de krachtrichting, zodat de gathuls niet snel slijt.

1. Veeg de antiroestolie af na gebruik van de boormachine om roest te voorkomen.

Adres: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi

Sanghai

Geïmporteerd naar AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: VEVOR STORE INC, 9448 RINCHMOND PL #E RANCHO CUCAMONGA, Californië, 91730 Verenigde Staten van Amerika

SHUNSHUN GmbH

Römeräcker 9 Z2021,76351
