Tipo di prodotto	Maschera per foratura a tasca
Marca	Vevor
Modello	XRS030
Numero di fori di perforazione	3
Materiale della maschera	Lega di alluminio anodizzato
Contenuto della confezione	1 maschera per foratura, 1 raccordo semplice, 2 punte, 1 punta trasversale da 6", 1 punta trasversale da 2-1/2", 2 collari di arresto, 10 tappi, 10 viti
Tipo di punta	Punte per foratura a tasca
Regolazione dello spessore	Cursore regolabile con marcature imperiali e metriche
Regolazione della profondità	Collare di arresto sulla punta
Sistema di serraggio	Pinza a grilletto
Uso previsto	Foratura di fori a tasca per giunti di falegnameria
Attrezzatura di sicurezza richiesta	Occhiali di sicurezza antiurto, maschera respiratoria, guanti protettivi
Manutenzione	Pulire l'olio antiruggine dopo l'uso, conservare in luogo asciutto
Paese d'origine	Importato dalla Cina
Dimensioni approssimative (L x P x A)	Non specificato nel manuale, maschera compatta
Peso approssimativo	Circa 0,5 kg (stima basata sulle dimensioni)
Garanzia	Certificato di garanzia elettronico disponibile su www.vevor.com/support

Domande frequenti - XRS030 Vevor

Quali sono gli accessori inclusi con la maschera XRS030?

Il kit comprende: 1 maschera per foratura, 1 raccordo semplice, 2 punte, 1 punta trasversale da 6", 1 punta trasversale da 2-1/2", 2 collari di arresto, 10 tappi per fori a tasca e 10 viti.

Come regolare lo spessore della tavola sulla maschera XRS030?

Misurare lo spessore della tavola, quindi utilizzare il cursore regolabile con marcature imperiali e metriche. Regolare l'altezza del cursore in base allo spessore e bloccare le viti nella posizione appropriata.

Come regolare la profondità del foro di perforazione?

Fissare il collare di arresto sulla punta nella posizione indicata L1. Durante la foratura, l'anello di arresto ferma l'avanzamento alla profondità corretta.

Quali attrezzature di protezione sono consigliate?

Indossare sempre occhiali di sicurezza antiurto (norme CSA Z94.3-07 o ANSI Z87.1), una maschera respiratoria e guanti protettivi. Si consigliano anche scarpe antiscivolo.

Come mantenere la maschera XRS030?

Dopo l'uso, pulire l'olio antiruggine dalle parti metalliche per evitare la corrosione. Conservare la maschera in un luogo asciutto e sicuro, fuori dalla portata dei bambini.

Quali tipi di viti utilizzare con questa maschera?

Utilizzare viti adatte ai fori a tasca, generalmente fornite con il kit (10 viti). Acquistare viti di lunghezza appropriata in base allo spessore del legno assemblato.

Cosa fare se il foro presenta bave?

Le bave sono spesso dovute a una velocità di foratura troppo lenta. Aumentare la velocità di rotazione del trapano per ottenere un taglio più netto.

Il foro è forato troppo profondamente, cosa fare?

Controllare la posizione del collare di arresto sulla punta e regolarlo alla profondità corretta. Assicurarsi inoltre che la pinza tenga saldamente la maschera. Se necessario, utilizzare viti più lunghe.

Posso usare la maschera per giunti angolari?

La maschera XRS030 è progettata per forature diritte. Per gli angoli, sarebbe necessaria una maschera specifica o un accessorio aggiuntivo. Seguire le istruzioni del manuale per un uso ottimale.

Dove trovare l'assistenza tecnica e la garanzia?

L'assistenza tecnica e il certificato di garanzia elettronico sono disponibili sul sito www.vevor.com/support. È inoltre possibile contattare il servizio clienti all'indirizzo [e-mail].

MANUALE UTENTE XRS030 Vevor

Supporto tecnico e certificato di garanzia elettronica

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima dei risparmi che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi e non necessariamente intende coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo cortesemente di verificare attentamente quando effettui un ordine con noi se risparmi addirittura la metà rispetto ai marchi più noti.

VEVOR®

TOUGH TOOLS, HALF PRICE

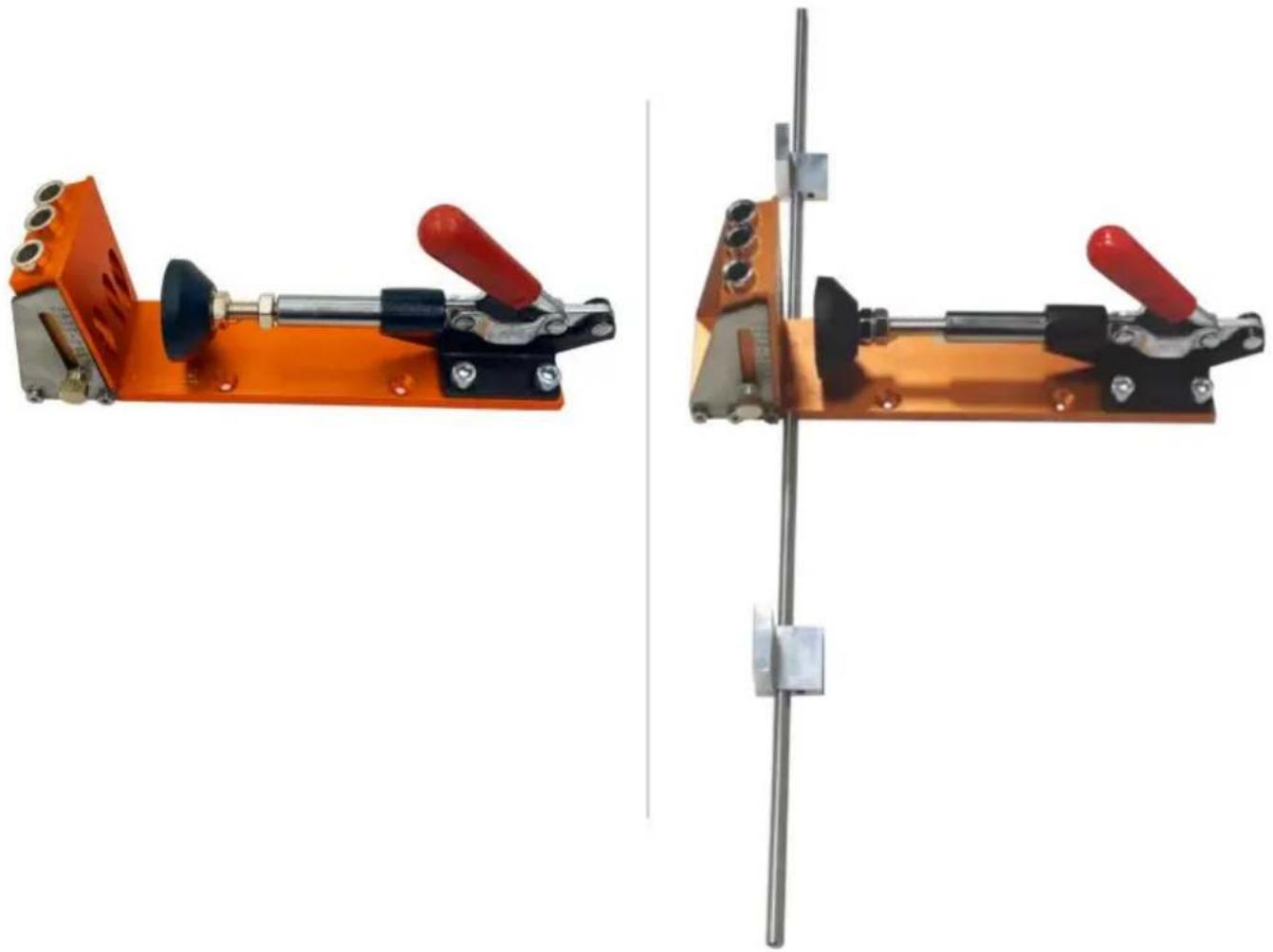

JIG PER FORI TASCABILE

MODELLO: XRS040 / MODELLO: XRS030

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Servizio [e-mail]

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

ISTRUZIONI

Grazie mille per aver scelto questo jig per fori. Si prega di leggere tutte le istruzioni prima di utilizzarlo. Le informazioni ti aiuteranno a ottenere i migliori risultati possibili.

	Attenzione: per ridurre il rischio di lesioni, l'utente deve leggere le istruzioni manuale con attenzione.
	Attenzione: assicurarsi di indossare protezioni per gli occhi quando si utilizza questo prodotto.
	Attenzione! Indossare una maschera respiratoria. La polvere che è dannosa per la salute può essere generata quando si lavora sul legno e altro materiali.

AVVERTIMENTO!

Leggere e comprendere tutte le istruzioni prima di utilizzare questo jig per fori tascabili. L'operatore deve seguire le precauzioni di base per ridurre il rischio di lesioni personali e/o danni all'attrezzatura. Conservare questo manuale per avvisi di sicurezza, precauzioni, istruzioni operative o di ispezione e manutenzione.

AREA DI LAVORO

1. Operare in un ambiente di lavoro sicuro. Mantenere l'area di lavoro pulita, ben illuminata e priva di distrazioni.
2. Tenere lontano dall'area di lavoro chiunque non indossi l'attrezzatura di sicurezza appropriata.
3. Conservare correttamente gli utensili non utilizzati in un luogo sicuro e asciutto per evitare ruggine o danni. Bloccare la dima per fori tascabili e tenerla fuori dalla portata dei bambini.

SICUREZZA PERSONALE

ATTENZIONE! Indossare sempre dispositivi di protezione individuale.

DISPOSITIVI DI PROTEZIONE INDIVIDUALE

1. Indossare sempre occhiali di sicurezza antiurto che forniscano protezione frontale e laterale per gli occhi. L'attrezzatura di protezione degli occhi deve essere conforme a CSA Z94.3-07 o allo standard ANSI Z87.1 in base al tipo di lavoro svolto.
2. Indossare guanti che forniscano protezione in base ai materiali di lavoro o che riducano gli effetti delle vibrazioni dell'utensile.
3. Indossare indumenti protettivi adatti all'ambiente di lavoro e alle tasche.

dima per fori.

1. Si consiglia di indossare calzature antiscivolo per mantenere l'appoggio e l'equilibrio nell'ambiente di lavoro.

PRECAUZIONI PERSONALI

Controllare la dima per fori tascabili, il movimento personale e l'ambiente di lavoro per evitare lesioni personali o danni alla dima per fori tascabili.

1. Non utilizzare alcun jig per fori tascabili quando si è stanchi o sotto l'effetto di droghe, alcol o medicinali.
2. Evitare di indossare abiti o gioielli che possano impigliarsi con le parti mobili di uno strumento. Tenere i capelli lunghi coperti o legati.

PRECAUZIONI SPECIFICHE DI SICUREZZA

1. Utilizzare il jig per fori tascabili corretto per il lavoro. Questo jig per fori tascabili è stato progettato per una funzione specifica. Non modificare o alterare questo jig per fori tascabili o utilizzarlo per uno scopo non previsto.
2. Durante l'uso, tenere le parti del corpo lontane dalle aree di pizzicamento.
3. Ai bambini non è consentito utilizzare questo prodotto se non accompagnati da un adulto.
4. Prestare attenzione alla sicurezza durante l'uso per evitare di schiacciare le dita.

AVVERTIMENTO!

NON lasciare che il comfort o la familiarità con il prodotto (acquisita dall'uso ripetuto)

sostituiscano la stretta osservanza delle norme di sicurezza dell'utensile. Se si utilizza questo utensile in modo non sicuro o in modo errato, si possono subire gravi lesioni personali.

Modello e parametri

Modello	XRS030	XRS040
Numero di fori di perforazione	3	3
Numero di rimozione dei trucioli buchi	3	3
Materiale del Jig per fori	Anodizzato Lega di alluminio	Alluminio anodizzato Lega
Imballaggio	/	Cassetta degli attrezzi in plastica
elenco delle parti	Figura30	Figura40

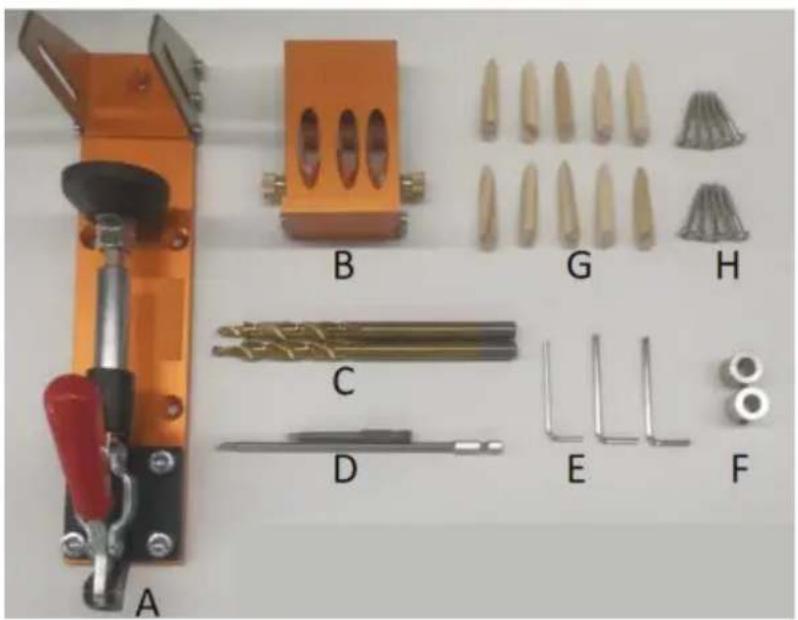

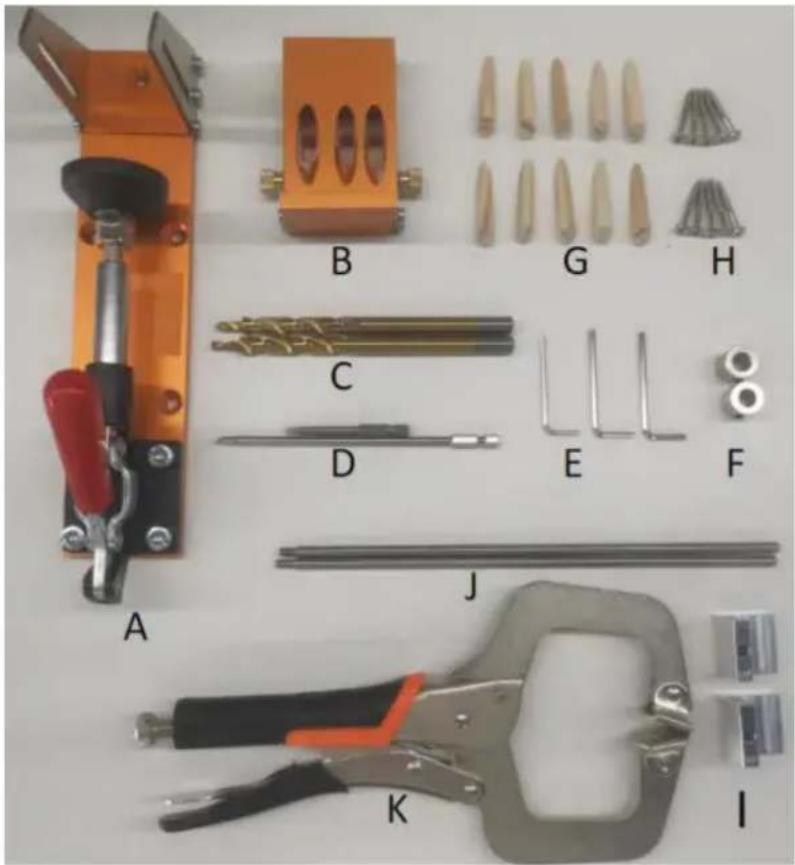

Diagramma della struttura

A: 1 x Jig per fori tascabili

B: 1 x raccordo singolo

C: 2 punte da trapano

D: 1 x 6" punte a croce e 1 x 2-1/2" punte a croce

E: 2 x chiave esagonale

F: 2 x collare di arresto

G: 10 x tappi per fori tascabili

H: 10 x viti

A: 1 x Jig per fori tascabili

B: 1 x raccordo singolo

C: 2 punte da trapano

D: 1 x 6" punte a croce e 1 x 2-1/2" punte a croce

E: 2 x chiave esagonale

F: 2 x collare di arresto

G: 10 x tappi per fori tascabili

H: 10 x viti

I: 2 x blocco scorrevole

J: 2 aste estese

K: 1 pinza di serraggio

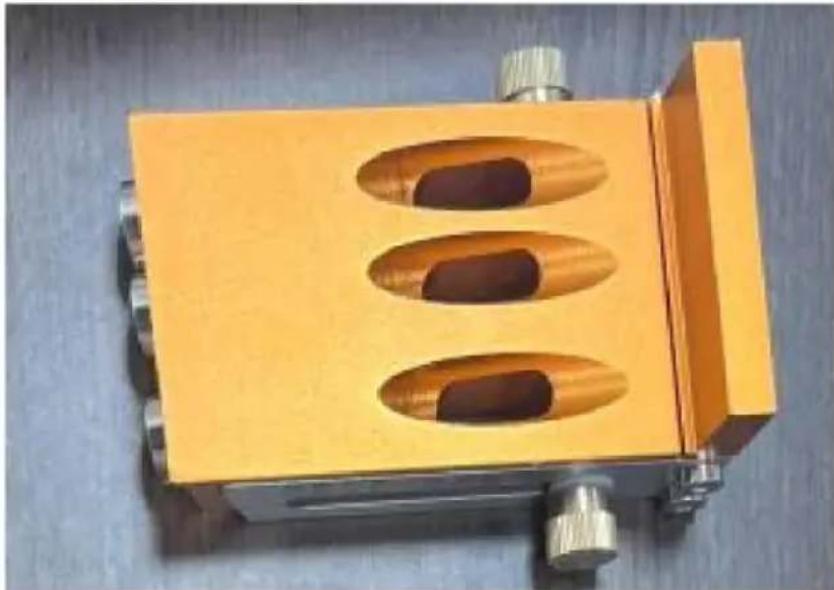

Montaggio e utilizzo 1. Dispositivo per foro singolo

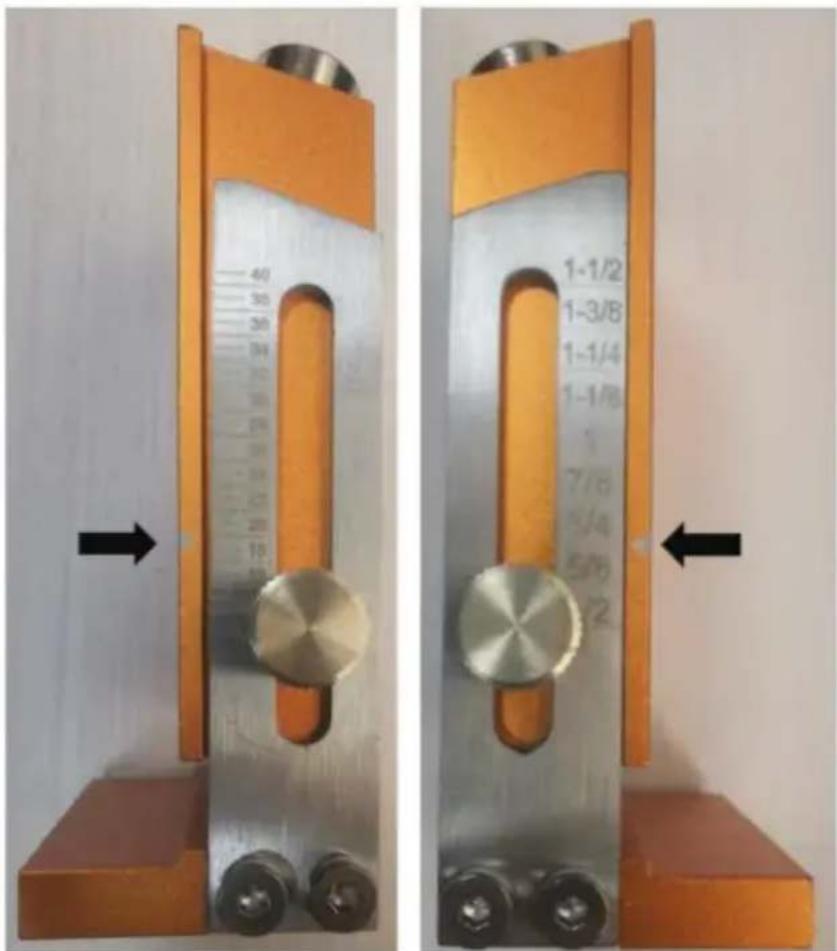

1.1 Impostazione dello spessore regolabile

Misura lo spessore della tua tavola. Le marcature sono sia in unità imperiali che metriche. Puoi regolare rapidamente l'altezza del cursore in base allo spessore della tavola. Blocca le viti e impostale sullo spessore appropriato.

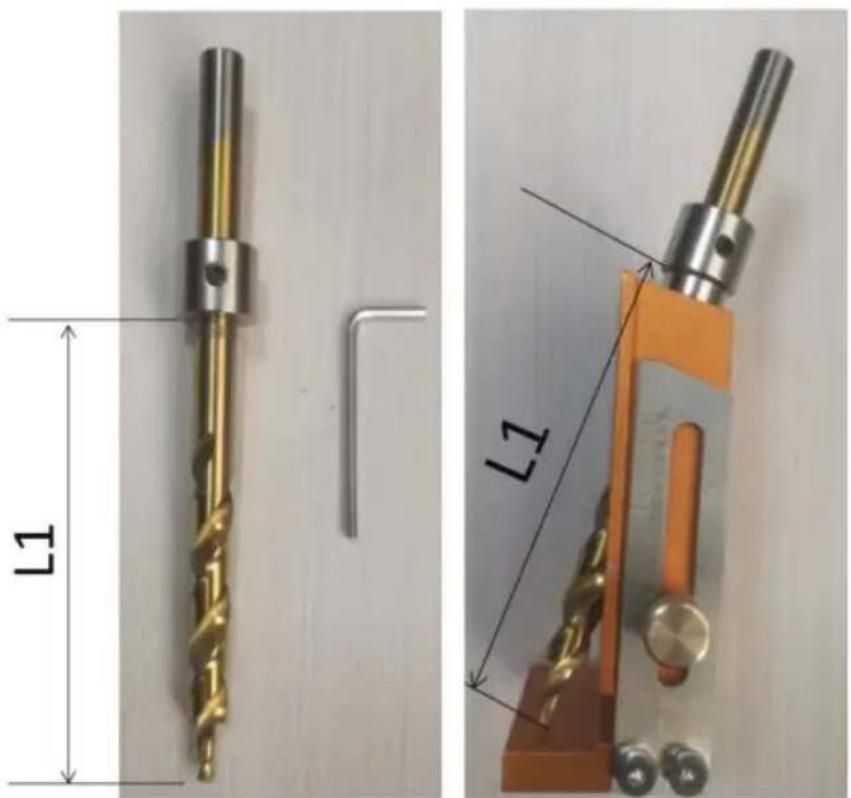

1.2 Regolare la profondità del foro. Il collare

di arresto è bloccato sulle punte del trapano in una posizione uguale a quella mostrata in L1.

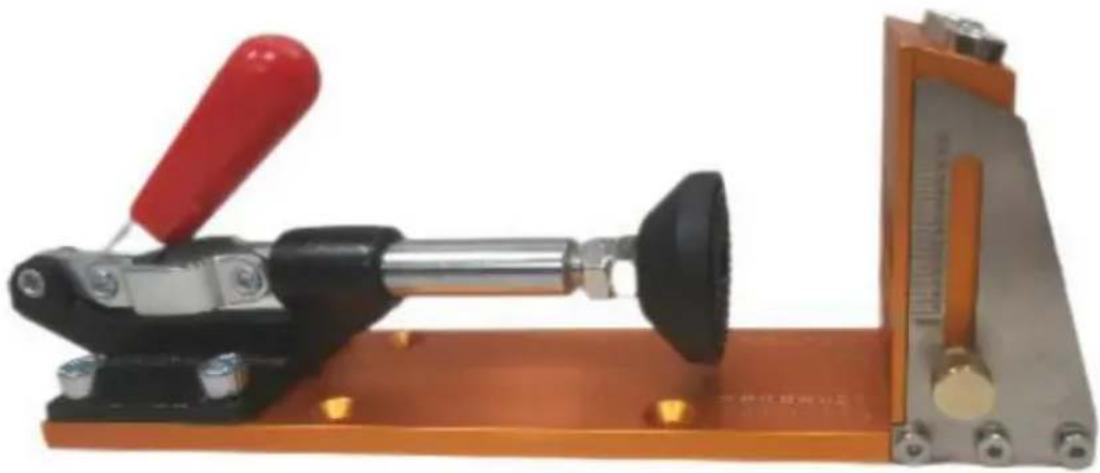

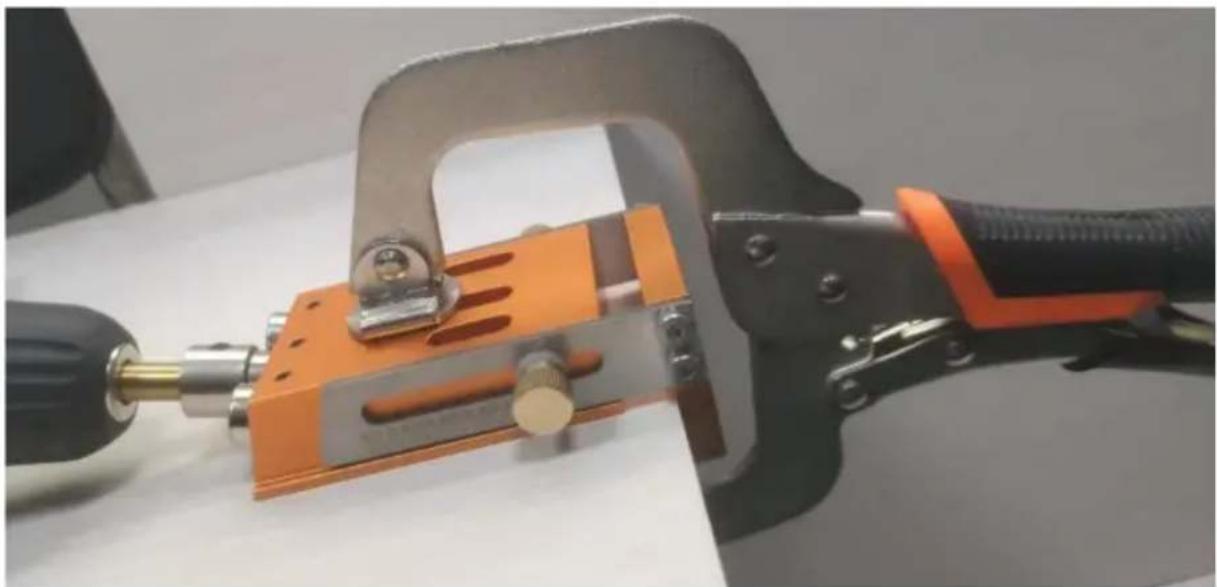

1.3 Fissaggio rapido

Regolare la dimensione di apertura delle pinze tramite il bullone (leggermente inferiore allo spessore combinato della piastra e del fissaggio). Tirando il grilletto si fissa il morsetto.

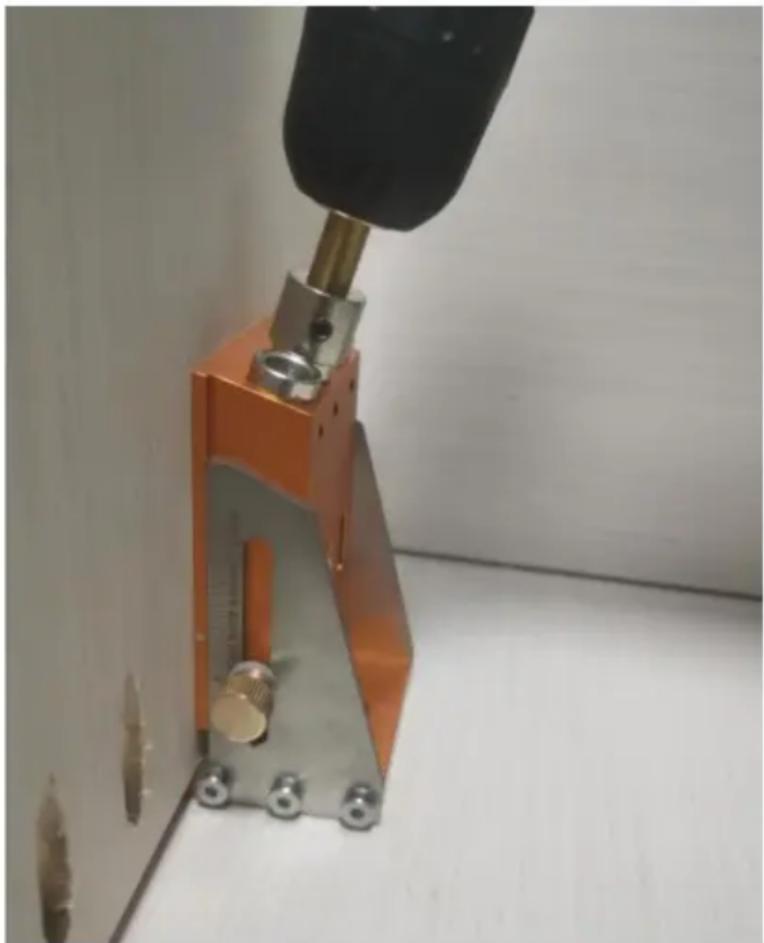

Eseguire il foro fino all'arresto dell'anello del freno.

Si noti che la direzione della forza di perforazione è parallela al foro pilota. Un funzionamento continuo per un lungo periodo di tempo causerà il surriscaldamento del foro pilota e ciò comprometterà la durata utile.

1. Kit di foratura (XRS030)

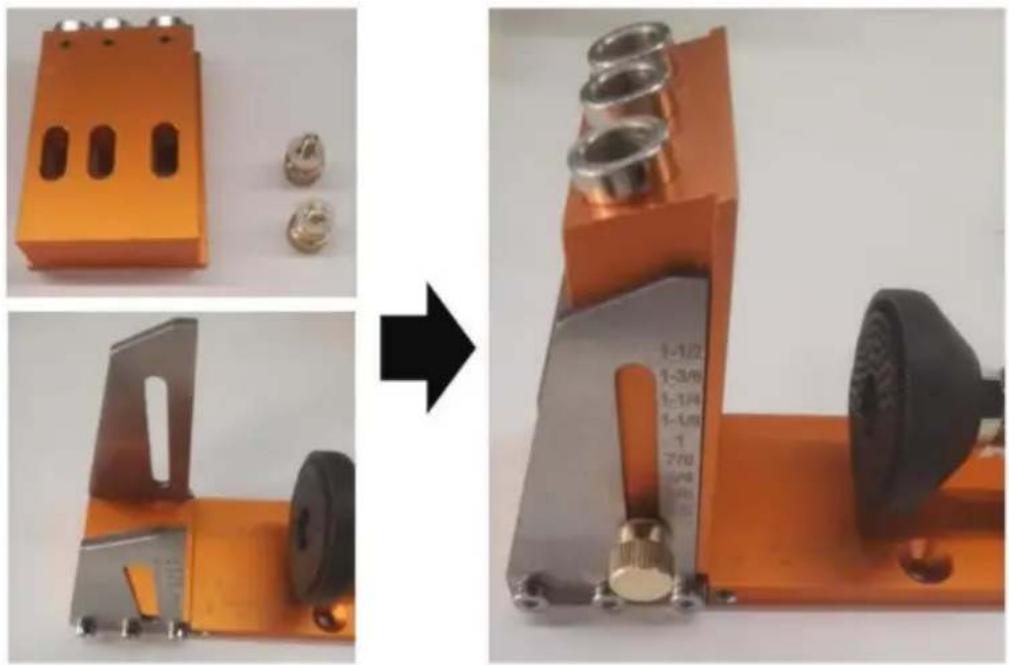

2.1 Kit di montaggio

Assemblare il kit di montaggio come mostrato di seguito.

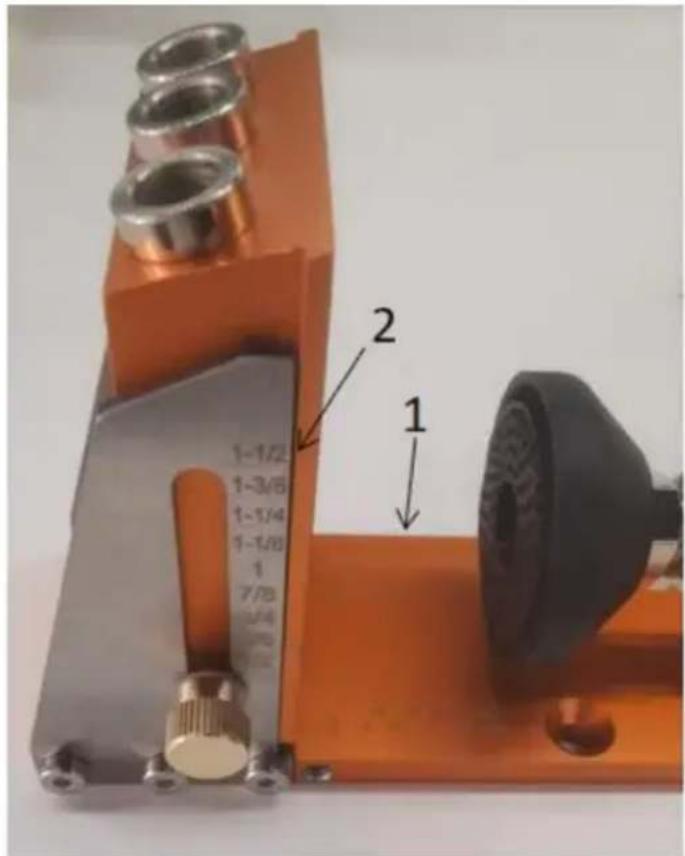

2.2 Impostazione dello spessore regolabile. Le marcature sono espresse sia in unità imperiali che metriche.

Regolare la lunghezza della base del piede e premere verso il basso la tavola, come indicato nel punto 1. È possibile misurare lo spessore della tavola.

Come marcatura 2, è possibile regolare rapidamente l'altezza del cursore in base allo spessore della tavola. Bloccare le viti e impostarle sullo spessore appropriato.

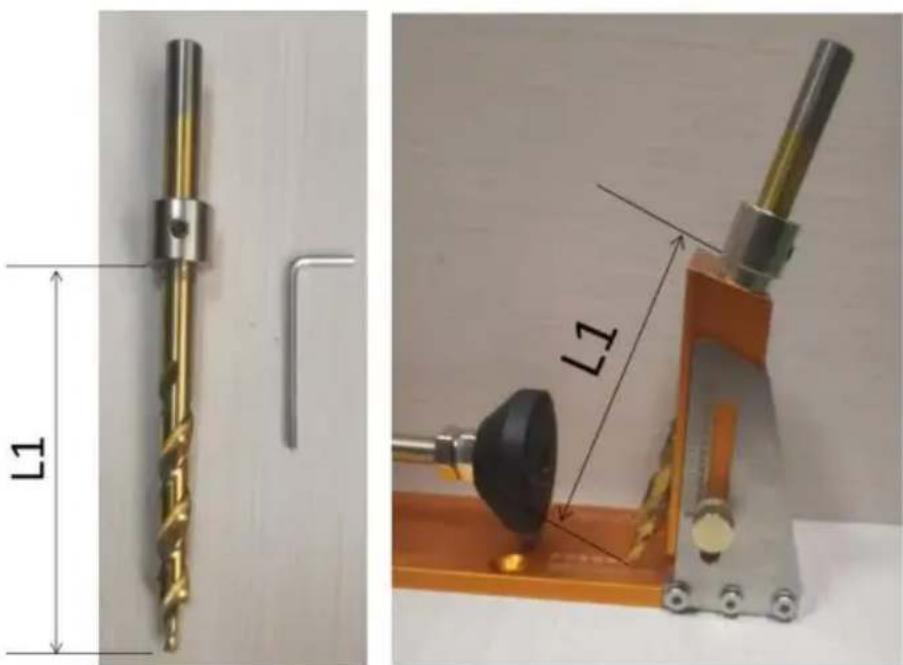

2.3 Regolare la profondità del foro. Il collare di arresto è bloccato sulle punte del trapano in una posizione come mostrato in L1.

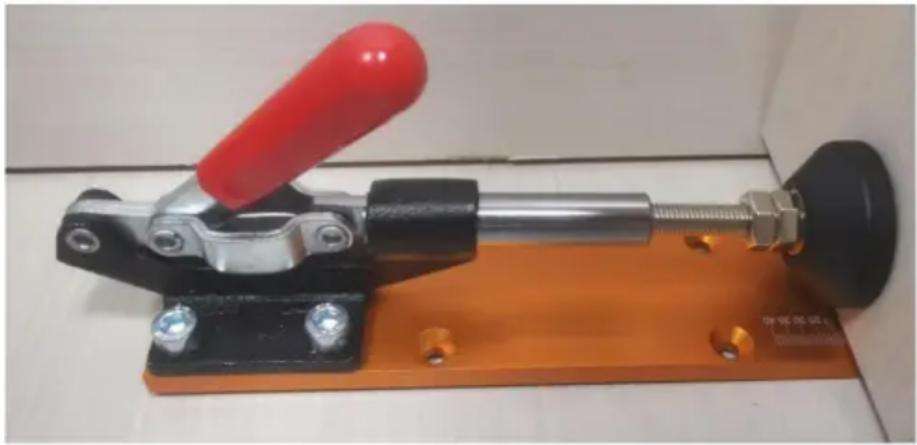

2.4 Fissaggio rapido

Eseguire il foro fino all'arresto dell'anello del freno.

Si noti che la direzione della forza di perforazione è parallela al foro pilota. Un funzionamento continuo per un lungo periodo di tempo causerà il surriscaldamento del foro pilota e ciò comprometterà la durata utile.

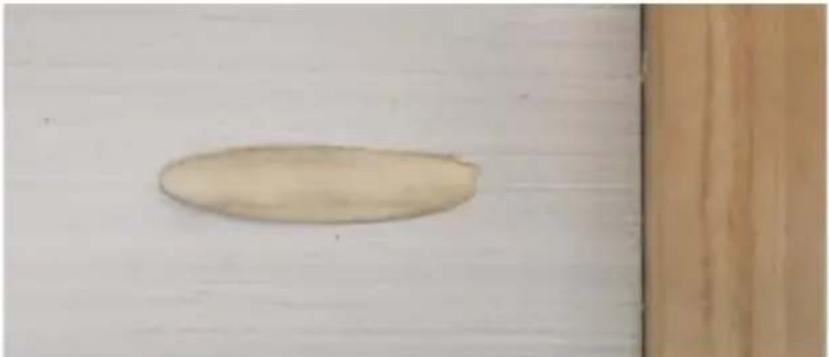

2.7 Tappi per fori tascabili

3. Kit di montaggio fori

(XRS040) Oltre a includere le funzionalità di XRS030, XRS040 aggiunge anche capacità di estensione.

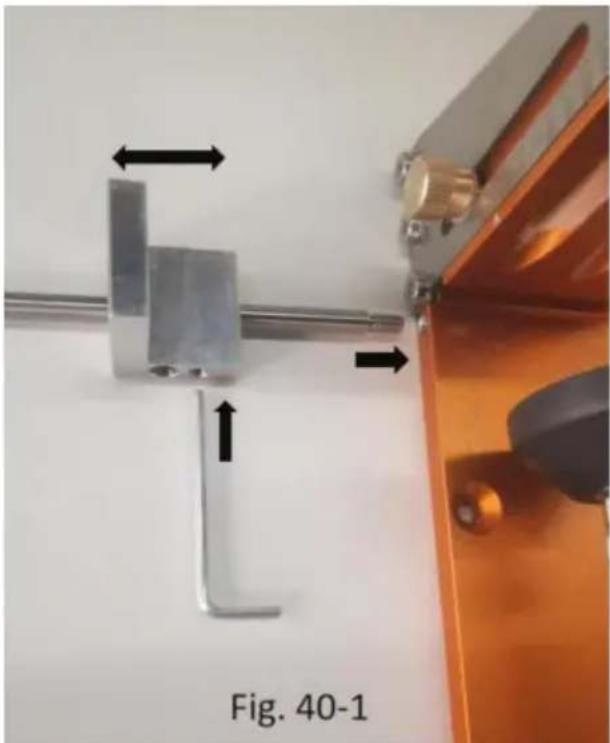

3.1 Blocco scorrevole e aste estese. Fig. 40-1

e Fig. 40-2 due diversi assemblaggi, la freccia y è la direzione delle viti, la posizione del cursore può essere spostata orizzontalmente in base alle proprie esigenze.

Istruzioni per la risoluzione dei problemi

Problema	Motivi	Soluzione
Ci sono delle bardane in giro il buco.	Questa velocità è troppo lenta.	Regola la rotazione velocità del cacciavite.
Il foro è stato praticato.	1. Il foro è stato praticato troppo profondo.2. Il dispositivo di foratura non è	1. Regolare la fermata collare al proprio posto posizione sulla punta del trapano.2. Utilizzare le pinze per assicurarsi che lo strumento sia protetto.protetto.3. Acquista le viti di lunghezza appropriata

Manutenzione 1.

Assicurarsi che la foratura sia parallela alla direzione della forza, il manicotto del foro non si usura facilmente.

1. Dopo aver utilizzato il trapano, pulire l'olio antiruggine per evitare la formazione di ruggine.

Indirizzo: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi

Sciangai

Importato negli USA: VEVOR STORE INC, 9448 RINCHMOND PL #E RANCHO CUCAMONGA, California, 91730 Stati Uniti d'America
