Produkttyp	Taschenschablone
Marke	Vevor
Modell	XRS030
Anzahl der Bohrlöcher	3
Material der Schablone	Eloxierte Aluminiumlegierung
Packungsinhalt	1 Taschenschablone, 1 einfacher Anschluss, 2 Bohrer, 1 Querbohrer 6", 1 Querbohrer 2-1/2", 2 Anschlagkragen, 10 Abdeckkappen, 10 Schrauben
Bohrertyp	Taschenlochbohrer
Dickenverstellung	Verstellbarer Schieber mit imperialer und metrischer Skala
Tiefeneinstellung	Anschlagkragen am Bohrer
Spannsystem	Auslösezange
Verwendungszweck	Bohren von Taschenlöchern für Holzverbindungen
Erforderliche Sicherheitsausrüstung	Stoßfeste Schutzbrille, Atemschutzmaske, Schutzhandschuhe
Wartung	Nach Gebrauch das Rostschutzöl abwischen, trocken lagern
Ursprungsland	Aus China importiert
Ungefähre Abmessungen (L x B x H)	In der Anleitung nicht angegeben, kompakte Schablone
Ungefähres Gewicht	Etwa 0,5 kg (Schätzung basierend auf der Größe)
Garantie	Elektronische Garantieurkunde verfügbar auf www.vevor.com/support

Häufig gestellte Fragen - XRS030 Vevor

Welches Zubehör ist im Lieferumfang der Schablone XRS030 enthalten?

Das Kit enthält: 1 Taschenschablone, 1 einfachen Anschluss, 2 Bohrer, 1 Querbohrer 6", 1 Querbohrer 2-1/2", 2 Anschlagkragen, 10 Taschenlochabdeckkappen und 10 Schrauben.

Wie stelle ich die Brettdicke an der Schablone XRS030 ein?

Messen Sie die Dicke Ihres Bretts, verwenden Sie dann den verstellbaren Schieber mit imperialer und metrischer Skala. Passen Sie die Höhe des Schiebers entsprechend der Dicke an und arretieren Sie die Schrauben in der passenden Position.

Wie stelle ich die Bohrtiefe ein?

Befestigen Sie den Anschlagkragen am Bohrer an der angegebenen Position L1. Beim Bohren stoppt der Sperrkragen den Vorschub in der richtigen Tiefe.

Welche Schutzausrüstung wird empfohlen?

Tragen Sie stets eine stoßfeste Schutzbrille (Normen CSA Z94.3-07 oder ANSI Z87.1), eine Atemschutzmaske und Schutzhandschuhe. Rutschfeste Schuhe werden ebenfalls empfohlen.

Wie pflege ich die Schablone XRS030?

Wischen Sie nach dem Gebrauch das Rostschutzöl von den Metallteilen ab, um Korrosion zu vermeiden. Lagern Sie die Schablone an einem trockenen und sicheren Ort, außerhalb der Reichweite von Kindern.

Welche Schraubenarten sollten mit dieser Schablone verwendet werden?

Verwenden Sie Schrauben, die für Taschenlöcher geeignet sind, normalerweise im Kit enthalten (10 Schrauben). Kaufen Sie Schrauben mit passender Länge entsprechend der Dicke des zu verbindenden Holzes.

Was tun, wenn das Loch Grate aufweist?

Grate entstehen oft durch eine zu langsame Bohrdrehzahl. Erhöhen Sie die Drehzahl der Bohrmaschine, um einen saubereren Schnitt zu erzielen.

Das Loch ist zu tief gebohrt, was tun?

Überprüfen Sie die Position des Anschlagkragens am Bohrer und justieren Sie ihn auf die richtige Tiefe. Stellen Sie sicher, dass die Zange die Schablone fest hält. Verwenden Sie bei Bedarf längere Schrauben.

Kann ich die Schablone für Winkelverbindungen verwenden?

Die Schablone XRS030 ist für gerade Bohrungen ausgelegt. Für Winkel ist eine spezielle Schablone oder ein zusätzliches Zubehör erforderlich. Befolgen Sie die Anweisungen in der Bedienungsanleitung für eine optimale Nutzung.

Wo finde ich technischen Support und Garantie?

Technischer Support und die elektronische Garantieurkunde sind auf der Website www.vevor.com/support verfügbar. Sie können den Kundendienst auch unter [e-mail] kontaktieren.

BEDIENUNGSANLEITUNG XRS030 Vevor

Linkenheim-Hochstetten, Deutschland

Pooledas Group Ltd

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

TASCHENLOCH-VORRICHTUNG

MODELL: XRS030, XRS040

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

"Sparen Sie die Hälfte", "Halber Preis" oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine

Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge bei uns im Vergleich zu den wichtigsten

Top-Marken erzielen könnten, und diese Aussagen bedeuten nicht unbedingt, dass sie alle von uns angebotenen

Werkzeugkategorien abdecken. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob Sie tatsächlich die Hälfte im Vergleich zu den großen Top-Marken sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

TASCHENLOCH-VORRICHTUNG

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

ANWEISUNGEN

Vielen Dank, dass Sie sich für diese Bohrlehre entschieden haben. Bitte lesen Sie vor der Verwendung die Bedienungsanleitung sorgfältig durch. Die Informationen helfen Ihnen, die möglichen Ergebnisse zu verstehen.

	Warnung - Um das Verletzungsrisiko zu verringern, muss der Benutzer die Anweisungen lese Lesen Sie das Handbuch sorgfältig durch.
	Achtung - Tragen Sie unbedingt einen Augenschutz bei der Verwendung dieses Produkt.
	Achtung! Tragen Sie eine Atemschutzmaske. Staub, der schädlich für Gesundheit kann entstehen bei der Arbeit mit Holz und anderen Materialien.

WARNUNG!

Lesen und verstehen Sie alle Anweisungen, bevor Sie diese Taschenlochlehre verwenden.

Der Bediener muss grundlegende Vorsichtsmaßnahmen treffen, um das Risiko von Verletzungen und/oder Schäden am Gerät zu verringern. Bewahren Sie dieses Handbuch auf, da es Sicherheitswarnungen,

Vorsichtsmaßnahmen, Bedienungs- oder Inspektions- und Wartungsanweisungen enthält.

ARBEITSBEREICH

1. Arbeiten Sie in einer sicheren Arbeitsumgebung. Halten Sie Ihren Arbeitsbereich sauber, gut beleuchtet und frei von Ablenkungen.
2. Halten Sie Personen, die nicht die entsprechende Schutzausrüstung tragen, vom Arbeitsbereich fern.
3. Lagern Sie unbenutzte Werkzeuge ordnungsgemäß an einem sicheren und trockenen Ort, um Rost oder Beschädigung zu vermeiden. Verschließen Sie die Schablone für Taschenlöcher und bewahren Sie sie außerhalb der Reichweite von Kindern auf.

PERSÖNLICHE SICHERHEIT

WARNUNG! Tragen Sie immer persönliche Schutzausrüstung.

PERSÖNLICHE SCHUTZAUSRÜSTUNG

1. Tragen Sie immer eine Aufprallschutzbrille, die Front- und Seitenschutz für die Augen bietet. Augenschutzausrüstung sollte CSA Z94.3-07 oder ANSI Z87.1-Standards entsprechen, basierend auf der Art der ausgeführten Arbeit.
2. Tragen Sie Handschuhe, die je nach Arbeitsmaterial Schutz bieten oder die Auswirkungen von Werkzeugvibrationen reduzieren.
3. Tragen Sie Schutzkleidung, die für die Arbeitsumgebung und die Taschenlochlehre geeignet ist.
4. Rutschfestes Schuhwerk wird empfohlen, um Halt und Gleichgewicht in der Arbeitsumgebung zu bewahren.

PERSÖNLICHE VORSICHTSMASSNAHMEN

Kontrollieren Sie die Taschenlochlehre, Ihre persönlichen Bewegungen und die Arbeitsumgebung, um Verletzungen oder Schäden an der Taschenlochlehre zu vermeiden.

1. Bedienen Sie keine Taschenlochlehre, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen.
2. Vermeiden Sie das Tragen von Kleidung oder Schmuck, der sich in beweglichen Teilen eines Werkzeugs verfangen kann. Bedecken Sie lange Haare oder binden Sie sie zusammen.

SPEZIELLE SICHERHEITSVORKEHRUNGEN

1. Verwenden Sie die richtige Taschenlochlehre für die Arbeit. Diese Taschenlochlehre wurde für eine bestimmte Funktion konzipiert. Modifizieren oder verändern Sie diese Taschenlochlehre nicht und verwenden Sie sie nicht für einen nicht vorgesehenen Zweck.
2. Halten Sie während der Anwendung Körperteile von Quetschstellen fern.
3. Kinder dürfen dieses Produkt nur in Begleitung eines Erwachsenen verwenden.
4. Achten Sie bei der Verwendung auf die Sicherheit, um Quetschungen der Finger zu vermeiden.

WARNUNG!

Lassen Sie sich NICHT durch Bequemlichkeit oder Vertrautheit mit dem Produkt (erworben durch wiederholte Verwendung) dazu verleiten, die strikte Einhaltung der Werkzeugsicherheitsregeln zu vernachlässigen. Wenn Sie dieses Werkzeug unsicher oder falsch verwenden, können Sie schwere Verletzungen erleiden.

Modell und Parameter

Modell	XRS030	XRS040
Anzahl der Bohrlöcher	3	3
Anzahl der Spanabnahmen Löcher	3	3
Material der Lochlehre	Eloxiert Aluminiumlegierung	Eloxiertes Aluminium Legierung
Verpackung	/ Werkzeugkasten aus Kunststoff
Ersatzteilliste	Abb. 30	Abb. 40

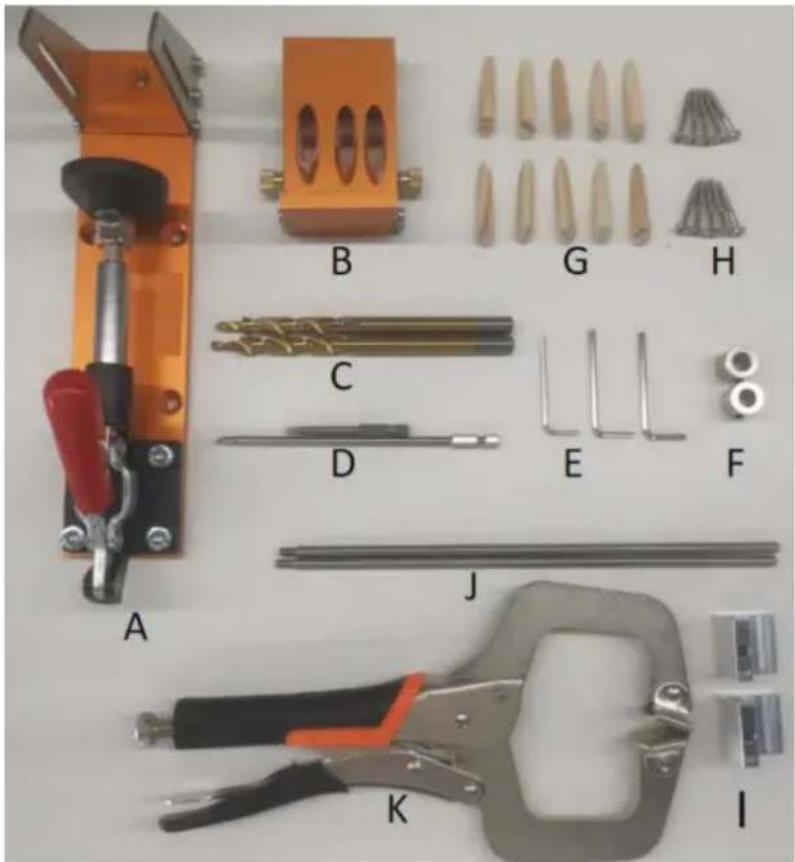

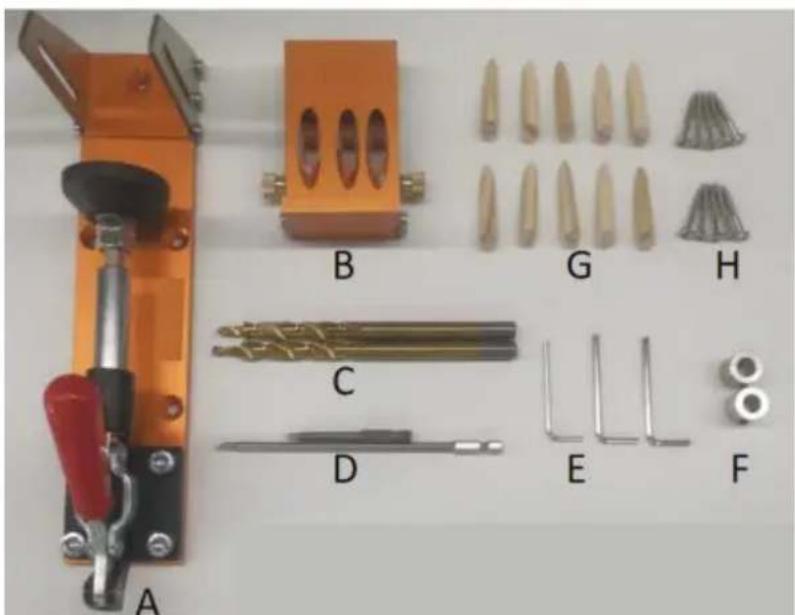

Strukturdiagramm

A: 1 x Taschenlochlehre

B: 1 x Einzelarmatur

C: 2 x Bohrer

D: 1 x 6" Kreuzbohrer und 1 x 2-1/2" Kreuzbohrer

E: 2 x Inbusschlüssel

F: 2 x Stopperkragen

G: 10 x Taschenlochstopfen

H: 10 x Schrauben

A: 1 x Taschenlochlehre

B: 1 x Einzelarmatur

C: 2 x Bohrer

D: 1 x 6" Kreuzbohrer und 1 x 2-1/2" Kreuzbohrer

E: 2 x Inbusschlüssel

F: 2 x Stopperkragen

G: 10 x Taschenlochstopfen

H: 10 x Schrauben

1: 2 x Gleitblock

J: 2 x verlängerte Stangen

K: 1 x Klemmzange

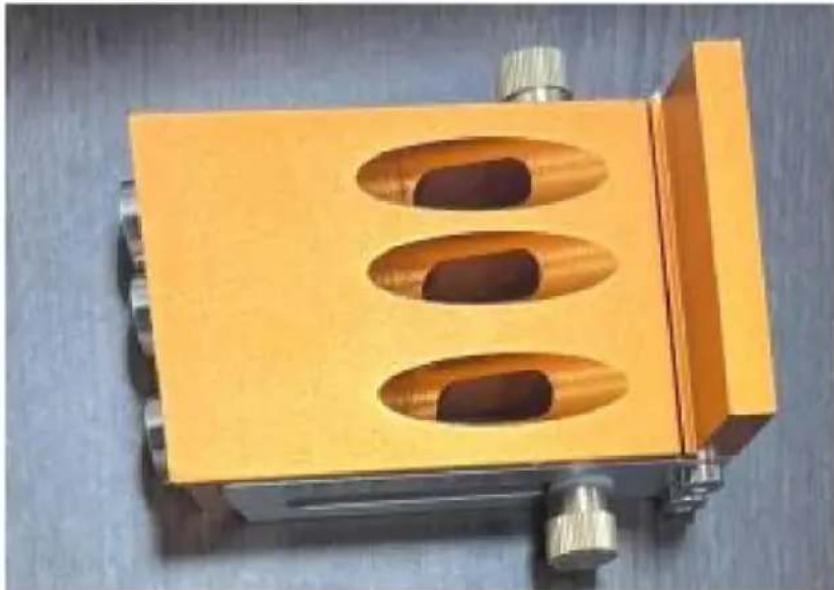

Montage und Verwendung 1. Einlochlehre

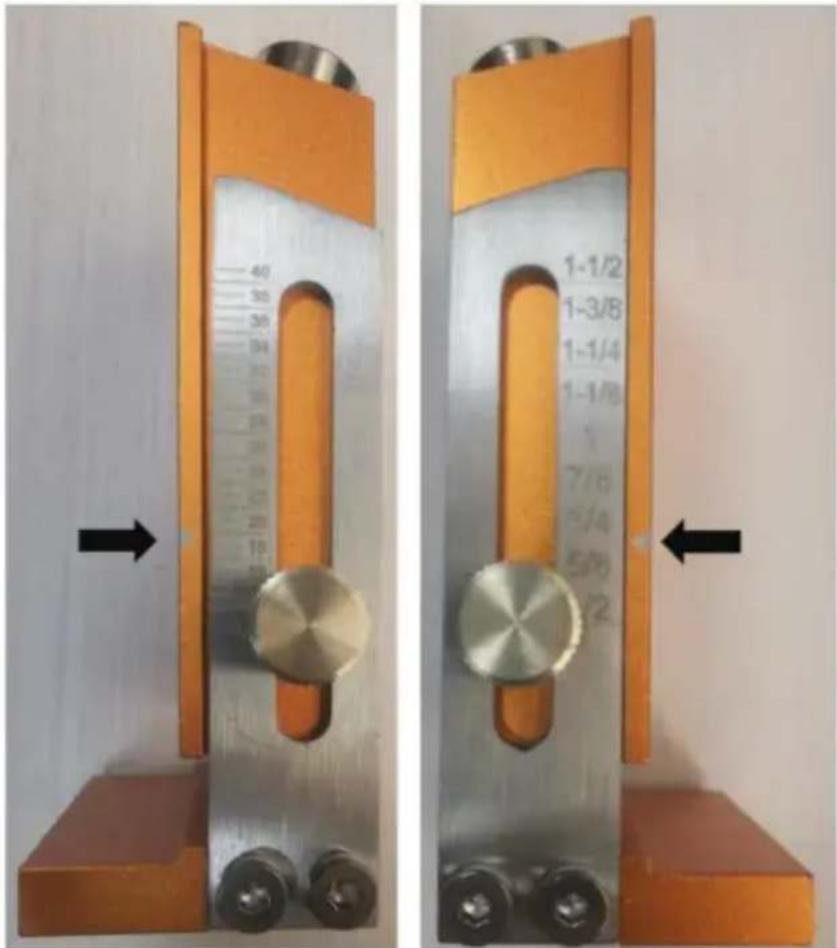

1.1 Einstellbare Dickeneinstellung Messen Sie

die Dicke Ihres Bretts. Die Markierungen sind sowohl in imperialen als auch in metrischen Einheiten angegeben. Sie können die Höhe des Schiebers schnell entsprechend der Dicke des Bretts anpassen. Ziehen Sie die Schrauben fest und stellen Sie sie auf die entsprechende Dicke ein.

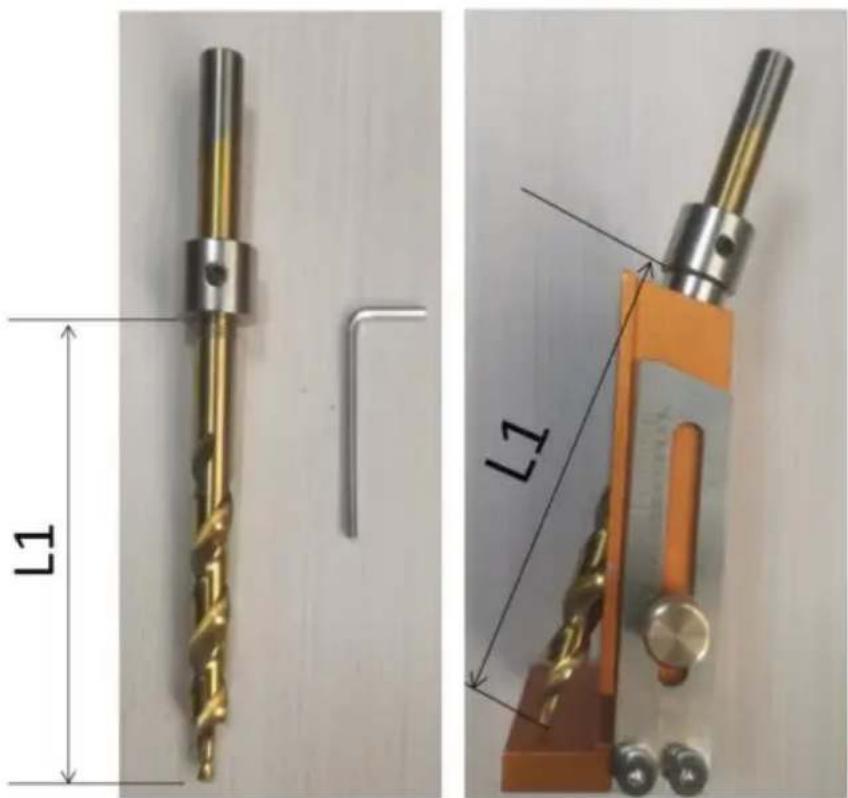

1.2 Passen Sie die Tiefe des Lochs an. Der

Anschlagring wird an der Bohrkrone in der Position L1 verriegelt.

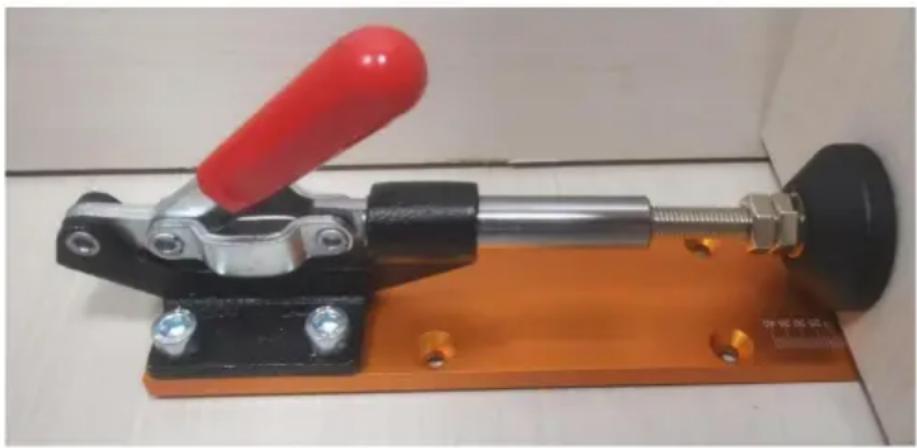

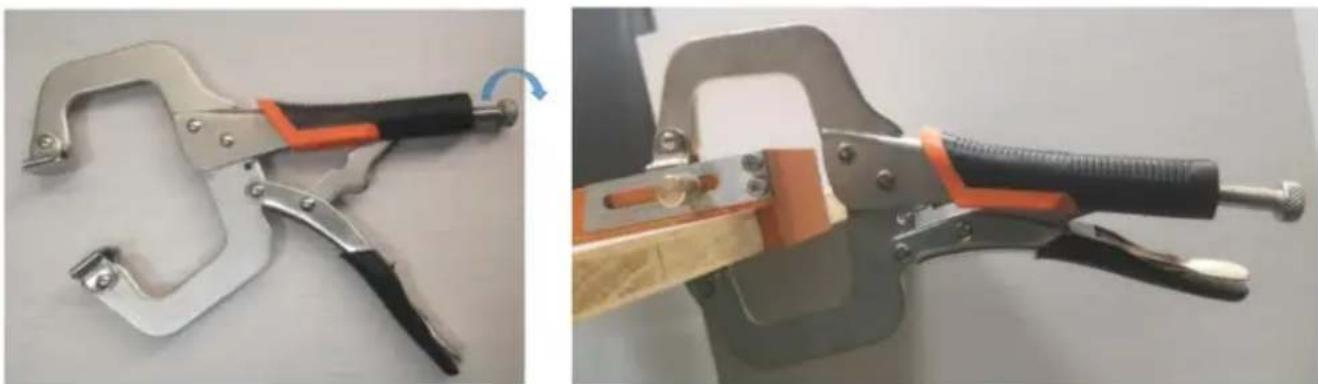

1.3 Schnellbefestigung:

Passen Sie die Öffnungsgröße der Zange mit der Schraube an (etwas kleiner als die Dicke der Platte und der Befestigung zusammen). Durch Ziehen des Auslösers wird die Klemme fixiert.

Bohren Sie das Loch so tief, dass der Bremsring stoppt.

Beachten Sie, dass die Richtung der Bohrkraft parallel zum Pilotloch verläuft.

Dauerbetrieb über einen längeren Zeitraum führt zur Erhitzung des

Pilotlochs und verkürzt die Lebensdauer.

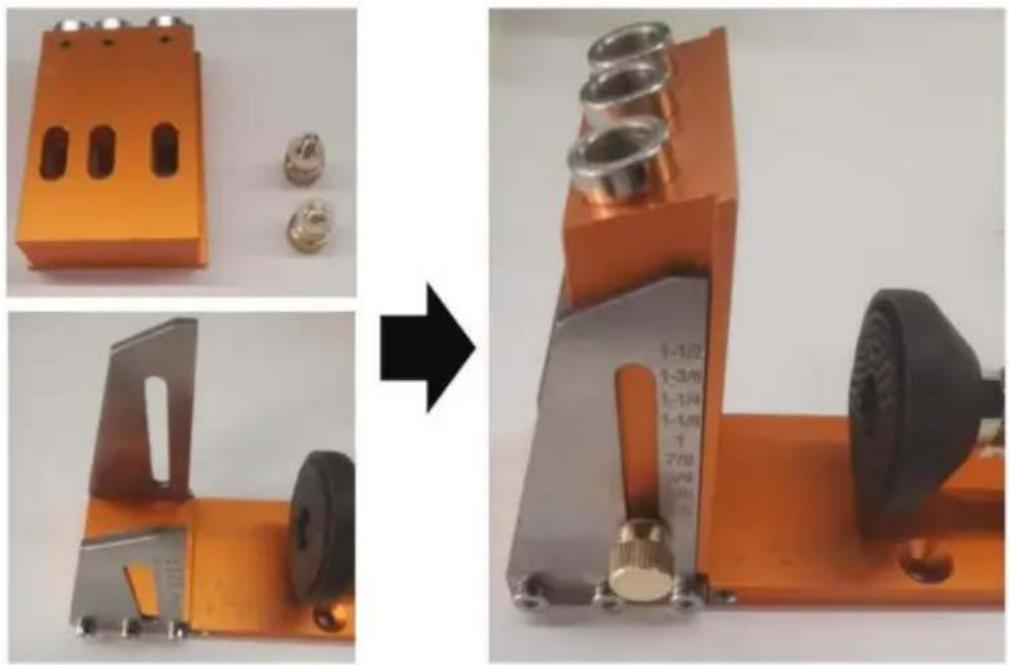

2.1 Montage des Vorrichtungssatzes

Bauen Sie den Vorrichtungssatz wie unten gezeigt zusammen.

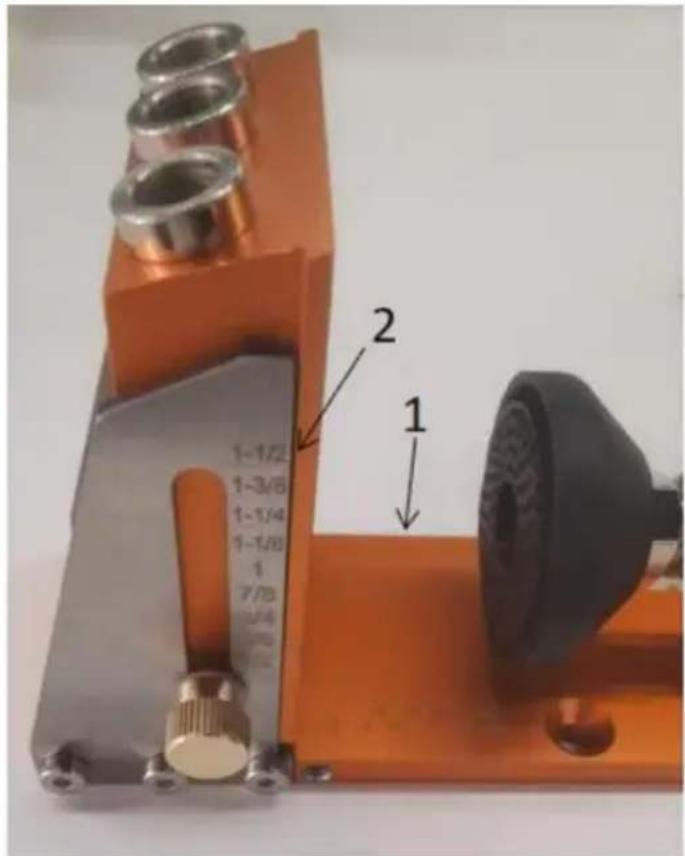

2.2 Die Markierungen für die einstellbare

Dickeneinstellung erfolgen sowohl in imperialen als auch in metrischen Einheiten.

Passen Sie die Länge der Fußschale an und drücken Sie das Brett wie bei Markierung 1 nach unten. So kann die Dicke des Bretts gemessen werden.

Wie bei Markierung 2 können Sie die Höhe des Schiebers schnell an die Dicke der Platte anpassen. Ziehen Sie die Schrauben fest und stellen Sie sie auf die entsprechende Dicke ein.

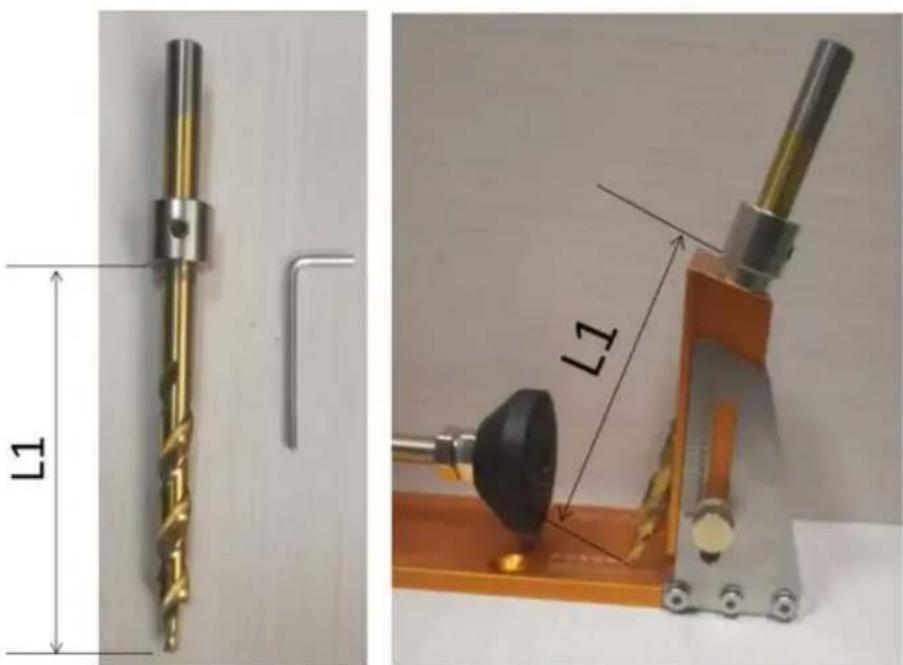

2.3 Einstellen der Bohrtiefe. Der Anschlagring wird

an der in der Abbildung L1 dargestellten Position am Bohrer arretiert.

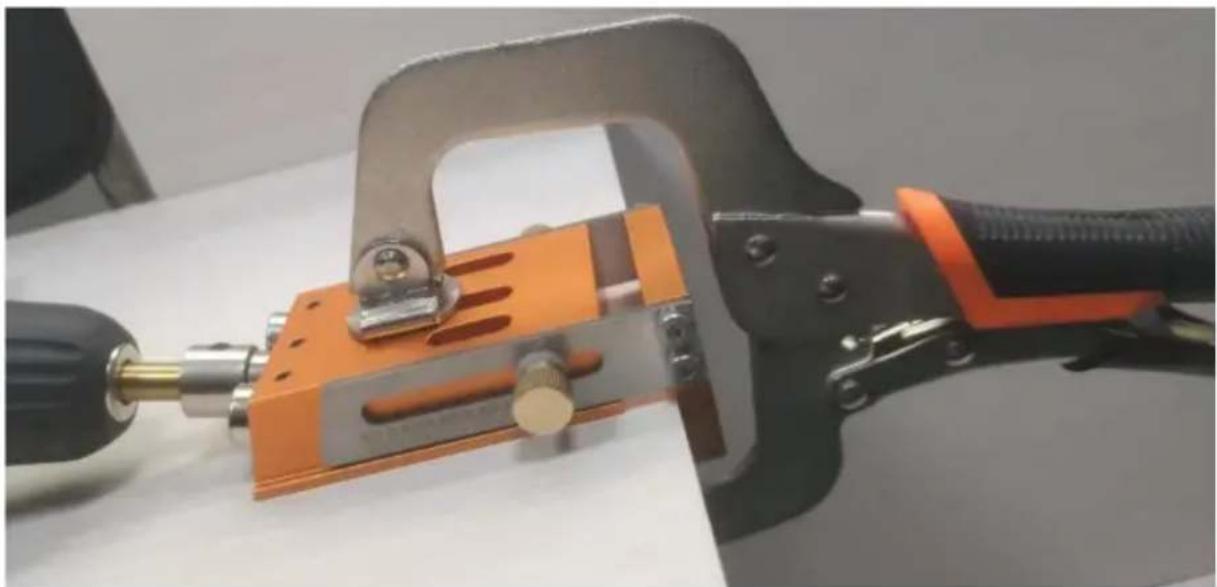

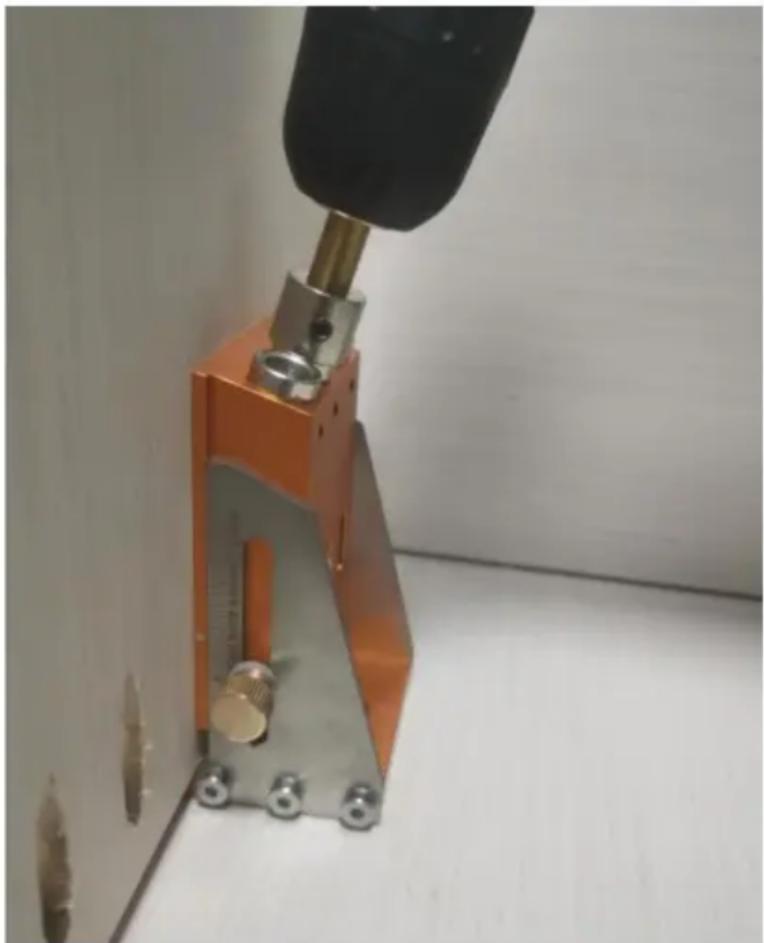

2.4 Schnellbefestigung

Bohren Sie das Loch so tief, dass der Bremsring stoppt.

Beachten Sie, dass die Richtung der Bohrkraft parallel zum Pilotloch verläuft.

Dauerbetrieb über einen längeren Zeitraum führt zur Erhitzung des Pilotlochs und verkürzt die Lebensdauer.

Dauerbetrieb über einen längeren Zeitraum führt zur Erhitzung des Pilotlochs und verkürzt die Lebensdauer.

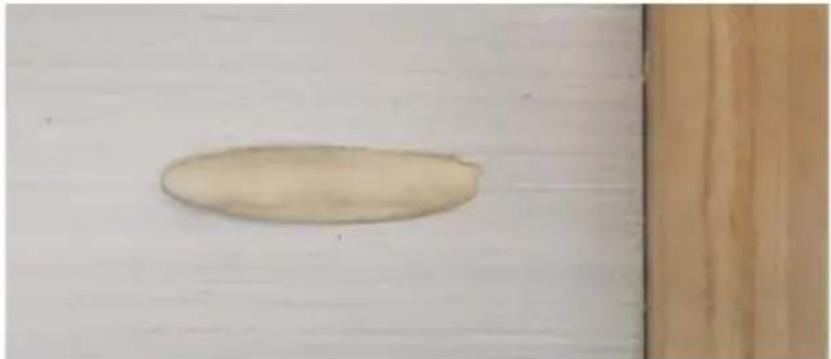

2.7 Taschenlochstopfen

3. Lochlehrensatz (XRS040)

Zusätzlich zur Funktionalität von XRS030 bietet XRS040 auch Erweiterungsmöglichkeiten.

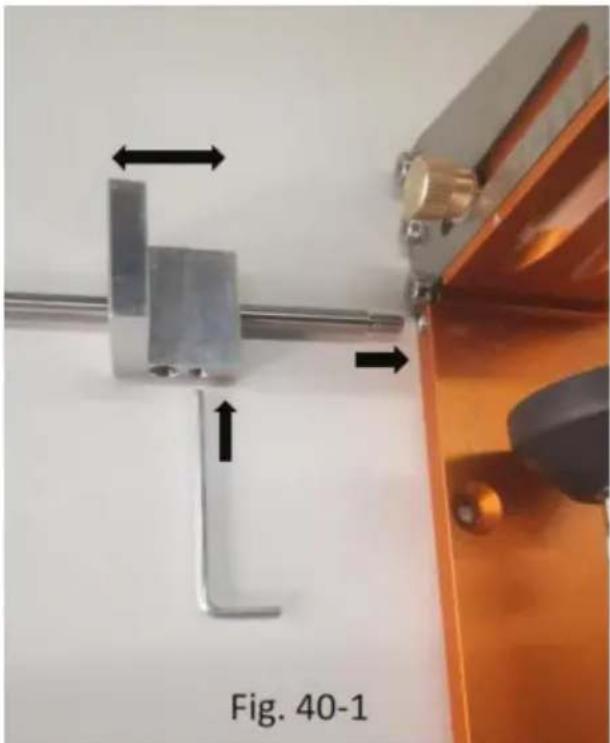

3.1 Gleitblock und verlängerte Stangen Abb. 40-1 und Abb. 40-2, zwei verschiedene Baugruppen. Der Pfeil y zeigt die Richtung der Schrauben an. Die Position des Gleitstücks kann je nach Bedarf horizontal verschoben werden.

40-1 und Abb. 40-2, zwei verschiedene Baugruppen. Der Pfeil y zeigt die Richtung der Schrauben an. Die Position des Gleitstücks kann je nach Bedarf horizontal verschoben werden.

Wartung 1. Achten Sie darauf, dass die Bohrung parallel zur Kraftrichtung verläuft, damit sich die Lochhülse nicht so leicht abnutzt.

Problem	Gründe	Lösung
Es gibt Grate um das Loch.	Diese Geschwindigkeit ist zu langsam.	Passen Sie die Drehung an Geschwindigkeit der Schraubendreher.
Das Loch wurde durchbohrt.	1. Das Loch wurde gebohrt zu tief.2. Die Lochschablone ist nicht gesichert.	1. Anschlag einstellen Kragen an der richtigen Position auf dem Bohrer.2. Mit der ZangeStellen Sie sicher, dass das Werkzeug gesichert.3. Kaufen Sie die Schrauben von passende Länge

Wischen Sie nach dem Gebrauch des Bohrers das Rostschutzöl ab, um Rost zu vermeiden.

Sie darauf, dass die Bohrung parallel zur Kraftrichtung verläuft, damit sich die Lochhülse nicht so leicht abnutzt.

1. Wischen Sie nach dem Gebrauch des Bohrers das Rostschutzöl ab, um Rost zu vermeiden.
