Produkttyp	Abziehklinge für Trockenbau (Drywall Skimming Blade)
Marke	Vevor
Modell	XSJ-24-S003
Klingenmaterial	Edelstahl, 0,5 mm dick
Material des Klingenhalters	Aluminium
Klingenabmessungen (L x B x H mm)	10 Zoll: 254 x 134 x 55 16 Zoll: 406 x 134 x 55 24 Zoll: 610 x 134 x 55 32 Zoll: 813 x 134 x 55 40 Zoll: 1016 x 134 x 55
Nettogewicht der Klingen	10 Zoll: 0,25 kg 16 Zoll: 0,44 kg 24 Zoll: 0,73 kg 32 Zoll: 1,00 kg 40 Zoll: 1,16 kg
Ausziehbare Stange	Einstellbereich: 862 bis 2072 mm, mit Adapter
Kit-Inhalt	5 Abziehklingen (10, 16, 24, 32, 40 Zoll), 1 ausziehbare Stange mit Adapter, 1 Spachtel, 1 Trockenbau-Rolle, 1 tragbare Aufbewahrungsbox
Anwendungen	Abkratzen und Glätten von Wandspachtel (innen und außen), rissbeständigem Mörtel, Gips, Zwischenanstrich, Epoxidboden
Sicherheit	Tragen einer ANSI-zugelassenen Schutzbrille und robuster Arbeitshandschuhe erforderlich. Außerhalb der Reichweite von Kindern aufbewahren. Scharfe Klingenkante.
Wartung	Klinge und Klingenhalter nach jedem Gebrauch reinigen. Vor Stößen und Verformung schützen. Halten Sie den Verbinder sauber für schnelle Demontage.
Einstellung	Klingenwinkel über Befestigungsschraube einstellbar. Einfacher Klingenwechsel durch Lösen der Einstellschraube. Ausziehbare Stange durch Drehen im Uhrzeigersinn/Gegenuhrzeigersinn einstellbar.
Garantie	Technischer Support und elektronische Garantieurkunde verfügbar unter www.vevor.com/support

Häufig gestellte Fragen - XSJ-24-S003 Vevor

Wie montiere ich die Vevor XSJ-24-S003 Abziehklinge?

Zum Zusammenbau die Klinge in den Einstellhalter einsetzen, dann den Schiebeblock nach innen drücken. Die Baugruppe mit der Befestigungsschraube fixieren. Anschließend die ausziehbare Stange auf die gewünschte Länge einstellen, indem Sie gegen den Uhrzeigersinn drehen, um zu lösen, und dann im Uhrzeigersinn, um zu verriegeln.

Welche Sicherheitsvorkehrungen sind bei der Verwendung zu treffen?

Tragen Sie eine ANSI-zugelassene Schutzbrille und robuste Arbeitshandschuhe. Die Klingenkante ist sehr scharf. Lassen Sie Kinder das Werkzeug nicht benutzen oder damit spielen. Lesen und verstehen Sie das gesamte Handbuch vor dem Gebrauch.

Wie stelle ich den Klingenwinkel ein?

Lösen Sie die Befestigungsschraube [7] am Einstellhalter, stellen Sie den gewünschten Winkel ein, dann ziehen Sie die Schraube wieder fest, um den Winkel zu arretieren.

Kann ich andere Klingen als die im Kit enthaltenen verwenden?

Das Kit ist für die Verwendung mit den spezifischen Vevor XSJ-24-S003 Klingen ausgelegt. Ersatzklingen müssen den Abmessungen und dem Befestigungssystem (Klingenbefestigungsschraube) entsprechen. Es wird empfohlen, nur Originalklingen zu verwenden, um Sicherheit und Leistung zu gewährleisten.

Wie lang ist die maximale Länge der ausziehbaren Stange?

Die ausziehbare Stange kann von 862 mm bis 2072 mm (ca. 34 bis 81,5 Zoll) eingestellt werden. Zum Einstellen den Griff gegen den Uhrzeigersinn drehen, um zu lösen, auf die gewünschte Länge ziehen, dann im Uhrzeigersinn drehen, um zu verriegeln.

Wie reinige ich die Klinge nach dem Gebrauch?

Reinigen Sie die Klinge und den Klingenhalter mit einem feuchten Tuch, um Spachtel- oder Gipsreste zu entfernen. Trocknen Sie sie gründlich, um Rost zu vermeiden. Vermeiden Sie die Verwendung von Scheuermitteln, die die Edelstahlklinge zerkratzen könnten.

Welche Arten von Materialien kann ich mit diesem Werkzeug verarbeiten?

Dieses Werkzeug ist für das Auftragen und Glätten von Innen- und Außenwandspachtel, rissbeständigem Mörtel, Gips, Zwischenanstrich und Epoxidboden konzipiert. Es eignet sich für große Glättarbeiten.

Wie bewahre ich die Klingen und Zubehörteile auf?

Verwenden Sie die mitgelieferte tragbare Aufbewahrungsbox. Legen Sie jede Klinge in den dafür vorgesehenen Platz. Bewahren Sie die ausziehbare Stange und das andere Zubehör in der Box auf. Stellen Sie sicher, dass die Box geschlossen ist, um die Klingen vor Stößen zu schützen.

Was tun, wenn die Klinge nicht richtig hält?

Überprüfen Sie, ob die Klingenbefestigungsschraube [14] fest angezogen ist. Wenn die Klinge immer noch wackelt, überprüfen Sie den Einstellhalter und die Schiebeblöcke auf Verschleiß oder Verschmutzung. Reinigen Sie die Kontaktflächen und ziehen Sie alle Schrauben fest.

Wo finde ich die Garantie und den technischen Support?

Die elektronische Garantie und der technische Support sind auf der Website www.vevor.com/support verfügbar. Dort finden Sie auch die Kontaktdaten des Herstellers und der Importeure für die USA, Australien und Europa.

BEDIENUNGSANLEITUNG XSJ-24-S003 Vevor

Technischer Support und E-Garantiezertifikat www.vevor.com/support

Trockenbau-Abziehklinge

HANDBUCH

MODELL: XSJ-24-S003/XSJ-24-S004

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche von uns verwendete Ausdrücke stellen lediglich eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Top-Marken erzielen könnten, und bedeuten nicht unbedingt, dass alle angebotenen Werkzeugkategorien abgedeckt werden von uns. Bitte prüfen Sie bei Ihrer Bestellung sorgfältig, ob Sie im Vergleich zu den Top-Marken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Trockenbau SKIMMERKLINGE

MODELL: XSJ-24-S003/XSJ-24-S004

Haben Sie Fragen zum Produkt? Benötigen Sie technische Unterstützung? Sie können uns gerne kontaktieren:

Technischer Support und E-Garantiezertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Bedienungsanleitungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt von dem Produkt ab, das Sie erhalten haben. Bitte entschuldigen Sie, dass wir Sie nicht erneut informieren, wenn es zu unserem Produkt technische oder Software-Updates gibt.

WICHTIGE SICHERHEITSMASSNAHMEN

WARNUNG: Lesen und verstehen Sie dieses Handbuch vor der Inbetriebnahme oder Wartung dieses Produkts. Nichtbeachtung dieser Warnungen und Die Nichtbeachtung dieser Anweisungen kann zu Verletzungen oder Sachschäden führen Eigentum.

1. Vermeiden Sie die Verwendung dieses Produkts durch Kinder. Und dieses Produkt ist kein Spielzeug. Nicht zulassen Kinder zum Spielen.
2. Die Schneide der Klinge ist scharf. Achten Sie besonders auf die Sicherheit bei der Verwendung.
3. Tragen Sie dabei eine ANSI-zugelassene Schutzbrille und strapazierfähige Arbeitshandschuhe.
4. Die Produkteigenschaften gelten nur für ein ordnungsgemäß und vollständig montiertes Produkt.

ANLEITUNG AUFBEWAHREN

Trockenbau-Abziehklinge

Geeignet zum Auftragen und Glätten großflächiger Gipsputze.

1. Produkteinführung

1) Die Trockenbau-Abziehklingen sind ergonomisch und arbeiten effizienter. 2) Einfache und praktische Bedienung. 3) Breite Anwendung: Innenwandspachtel, Außenwandspachtel, Rissmörtel, Wärmedämmörtel, Putzgips usw. 4) Großes, flaches Design, leichter zu reinigende Klingenoberfläche.

1. 2. Produktspezifikationen

Modell: XSJ-24-S003	10 Zoll	16 Zoll	24 Zoll	32 Zoll	40 Zoll
Produktgröße (L x B xHmm	254*134*55	406*134*55	610*134*55	813*134*55	1016*134*55
Nettogewicht / kg	0,25	0,44	0,73	1	1.16
Klingenmaterial	Edelstahl
Klingenstärke /mm	0,5
Material des Klingengriffs	Aluminium
Modell: XSJ-24-S004	7 Zoll	10 Zoll	14 Zoll	16 Zoll	24 Zoll
Produktgröße (L x B xHmm	178*134*55	254*134*55	356*134*55	406*134*55	610*134*55
Nettogewicht / kg	0,17	0,25	0,37	0,44	0,73
Klingenmaterial	Edelstahl
Klingenstärke /mm	0,5
Material des Klingengriffs	Aluminium

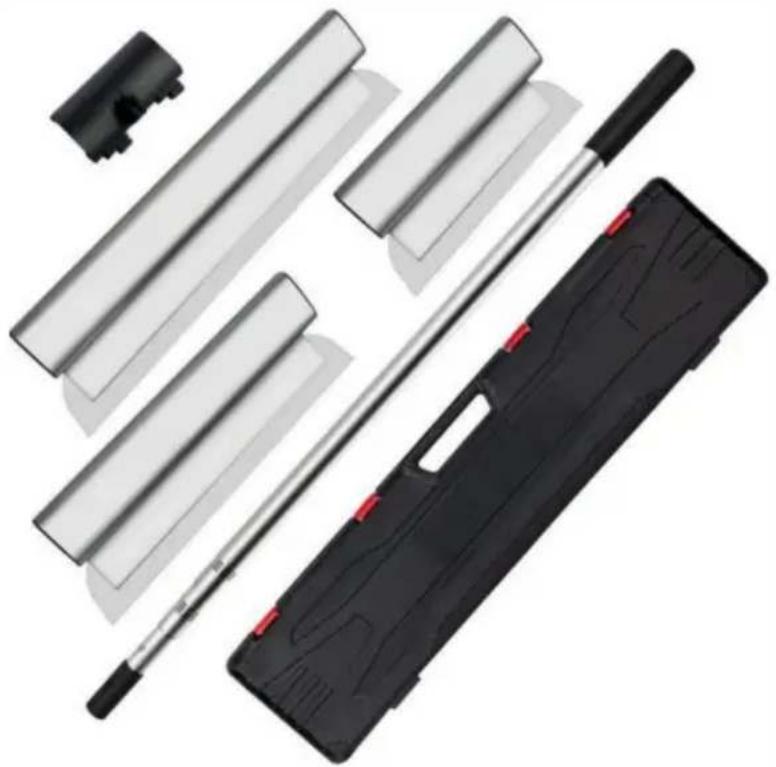

3. Packungsinhalt

Modell: XSJ-24-S003
Beschreibung	Menge
10 Zoll Skimming Blade,	1
16 Zoll Skimming Blade,	1
24 Zoll Skimming Blade,	1
32 Zoll Skimming Blade,	1
40 Zoll Skimming Blade	1
Ausziehbarer Griff mit Adapter (862–2072 mm)	1
Spachtel	1
Trockenbau-Verbundwalze	1
Tragbare Aufbewahrungsbox	1

Modell: XSJ-24-S004
Beschreibung	Menge
7 Zoll Skimming Blade	1
10 Zoll Skimming Blade	1
14 Zoll Skimming Blade	1
16 Zoll Skimming Blade	1
24 Zoll Skimming Blade	1
Spachtel	1
Trockenbau-Verbundwalze	1
Ausziehbarer Griff mit Adapter (862–2072 mm)	1
Tragbare Aufbewahrungsbox	1

4. Einstellen

1) Stellen Sie nach dem Lösen der Schraube [7] den geeigneten Winkel zum Verriegeln ein.

2) Wählen Sie eine geeignete Klinge aus, lösen Sie die Stellschraube, ersetzen Sie die ausgewählte Klinge und reparieren Sie es.

3) Stellen Sie den ausziehbaren Griff ein: Drehen Sie ihn zum Lösen nach links, ziehen Sie ihn in die entsprechende Position und drehen Sie ihn nach rechts, um ihn zu verriegeln.

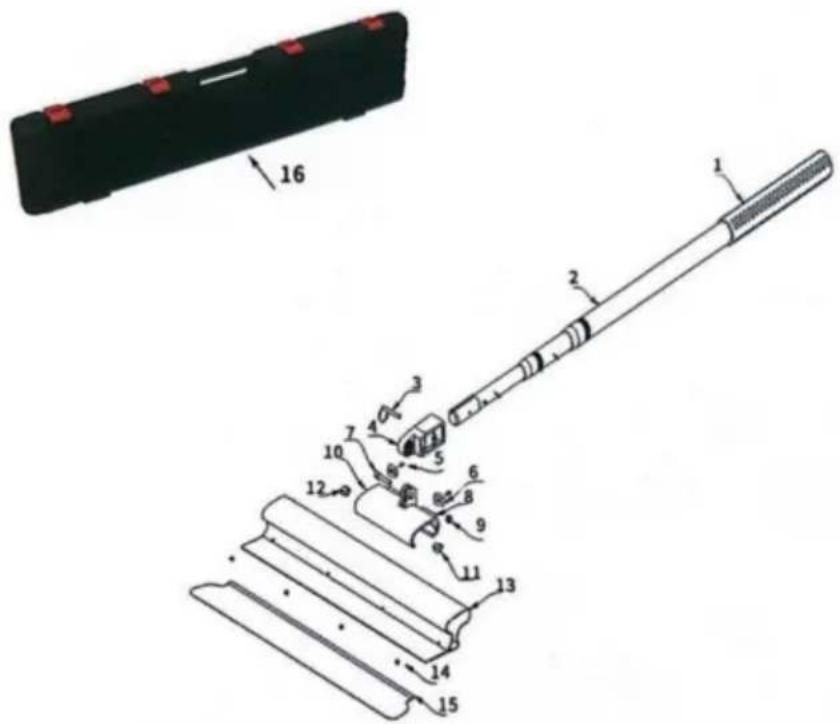

5. Produktzeichnung

Artikelnummer	Produktname		Menge
1	Ausziehbar e Griff	Griffabdeckung	1
2		Teleskopstangenstecker	1
3			1
4		Halterung anpassen	1
5	Schiebeschraube		2
6	Gleitblock		2
7	Befestigungsschraube		1
8	Verschluss-Gleitloch		1
9	Befestigungsmutter		1
10	Verschluss		1
11	Slider1		1
12	Slider2		1
13	Trockenbau-Abziehklinge		1
14	Klingenbefestigungsschraube		4
15	Klinge		1
16	Kunststoff-Box		1

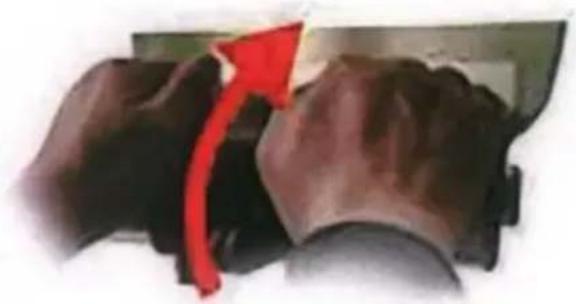

6. Installationsbild

1. Drücken Sie den Adapter fest hinein.

1. Schieben Sie den Gleitblock nach innen.

1. Befestigen Sie die Schraubenbaugruppe.

1. Zum Festlegen des Sicherungsrings die Verlängerungsstange.

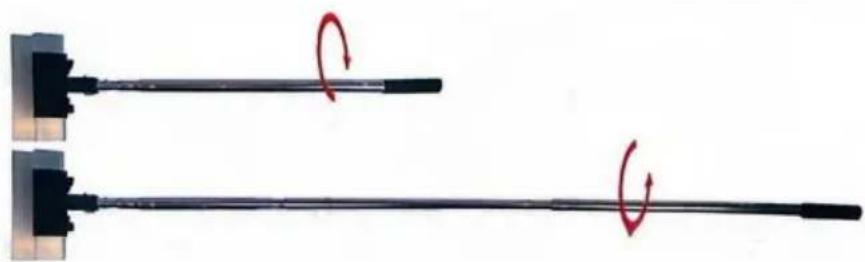

1. Im Uhrzeigersinn drehen, um die Verlängerungsstange zu lösen. Gegen den Uhrzeigersinn drehen, um die Verlängerungsstange zu befestigen.

7. Anwendung

1) Abkratzen von Innen- und Außenwandspachtel. 2) Rissfester Mörtel. 3) Putzmörtel. 4) Zwischenbeschichtung und Abkratzen des Epoxidbodens. 5) Gips verputzen.

8. Wartung

1) Halten Sie die Klinge/das Klingengestell jedes Mal sauber, was für den nächsten Einsatz förderlich ist. 2) Die Trockenbau-Abziehklinge muss vor Kollisionen geschützt werden, um Verformungen zu vermeiden. 3) Halten Sie den Stecker für eine schnelle Demontage sauber.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Importiert nach AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

In die USA importiert: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
