INSTRUKCJA OBSŁUGI XRS030 Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

PRZYRZĄD DO WIERCENIA OTWORÓW KIESZONKOWYCH

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

„Oszczędź połowę”, „Połowa ceny” lub jakiekolwiek inne podobne wyrażenia używane przez nas oznaczają wyłącznie szacunkowe oszczędności, jakie możesz uzyskać kupując u nas określone narzędzia w porównaniu do głównych marek i dawek, niekoniecznie oznacza to, że obejmują wszystkie kategorie oferowanych przez nas narzędzi. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie,

w rzeczywistości oszczędzają połowę w porównaniu do najlepszych marek.

VEVOR®

TOUGH TOOLS, HALF PRICE

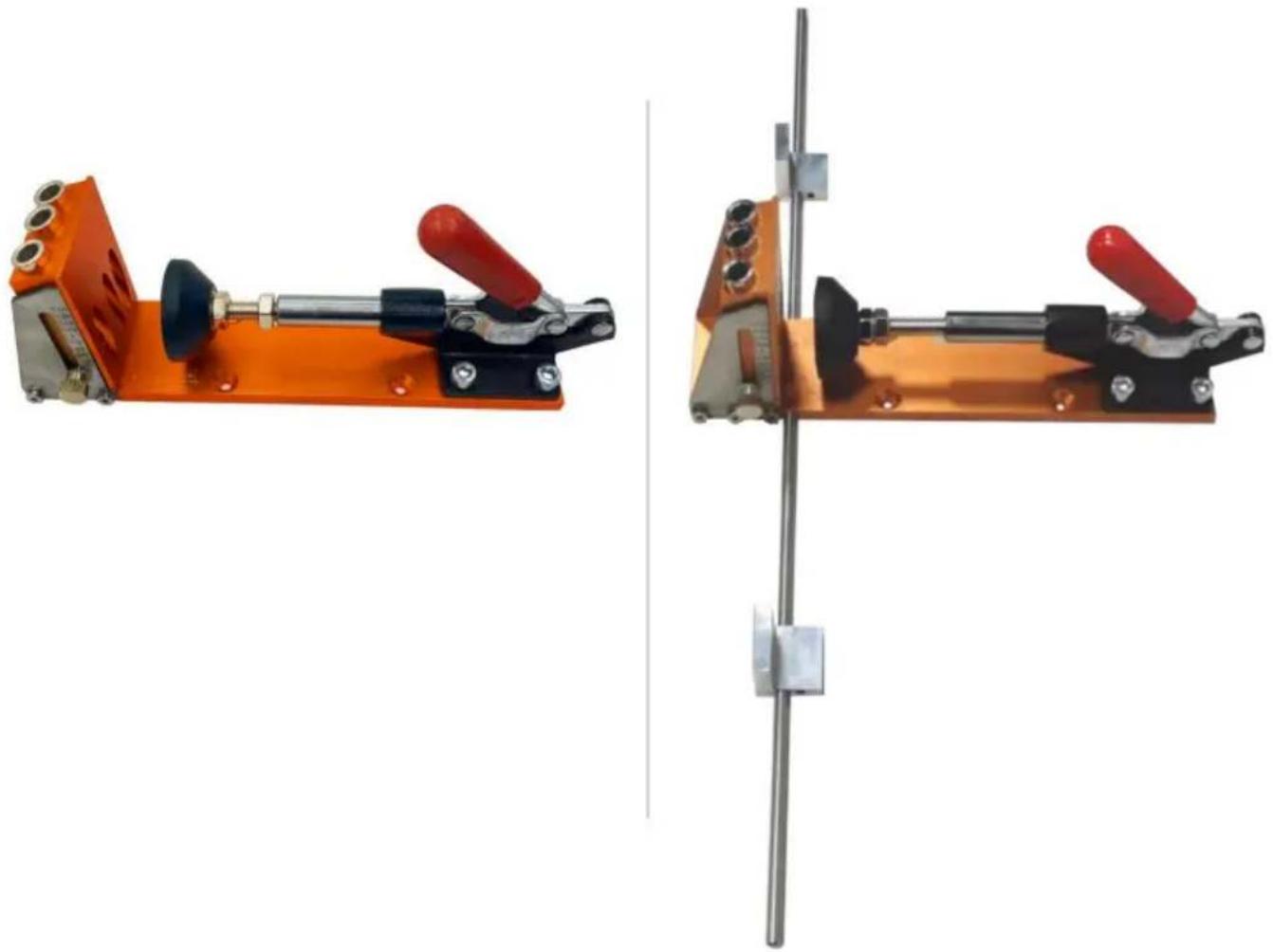

PRZYRZĄD DO WIERCENIA OTWORÓW KIESZONKOWYCH

MODEL:XRS040MODEL:XRS030

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Obsługa [e-mail]

To jest oryginalna instrukcja, przed rozpoczęciem użytkowania należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

INSTRUKCJE

Dziękujemy bardzo za wybranie tego jig otworowego. Przeczytaj proszę wszystkie przed użyciem zapoznaj się z instrukcją. Informacje te pomogą Ci osiągnąć najlepszy efekt możliwe wyniki.

	Ostrzeżenie - aby zmniejszyć ryzyko obrażeń, użytkownik musi przeczytać instrukcję instrukcję uważnie.
	Ostrzeżenie: Podczas korzystania z tego urządzenia należy nosić okulary ochronne. produkt.
	Uwaga! Noś maskę oddechową. Pył, który jest szkodliwy dla zdrowie można uzyskać podczas pracy z drewnem i innymi materiałami przybory.

OSTRZEŻENIE!

Przed użyciem tego przyrządu do otworów kieszeniowych należy przeczytać i zrozumieć wszystkie instrukcje. operator musi przestrzegać podstawowych środków ostrożności, aby zmniejszyć ryzyko obrażeń ciała i/lub uszkodzenia sprzętu. Zachowaj tę instrukcję, aby zapoznać się z ostrzeżeniami dotyczącymi bezpieczeństwa, środkami ostrożności, instrukcjami dotyczącymi obsługi lub kontroli i konserwacji.

Obszar roboczy

1. Pracuj w bezpiecznym środowisku pracy. Utrzymuj miejsce pracy w czystości, dobrym oświetleniu i bez rozpraszaczy.
2. Nie dopuszczaj do kontaktu z obiektem osób, które nie mają na sobie odpowiedniego sprzętu ochronnego. obszar roboczy.
3. Przechowuj nieużywane narzędzia w bezpiecznym i suchym miejscu, aby zapobiec ich rdzewieniu lub uszkodzenia. Zablokuj przyrząd do otworów kieszeniowych i trzymaj go poza zasięgiem dzieci.

BEZPIECZEŃSTWO OSOBISTE

OSTRZEŻENIE! Zawsze noś osobisty sprzęt ochronny.

PERSONA L SPRZĘT OCHRONNY

1. Zawsze noś okulary ochronne chroniące przed uderzeniami, które zapewniają ochronę przednią i boczną. dla oczu. Sprzęt do ochrony oczu powinien być zgodny z normą CSA Z94.3-07 lub Normy ANSI Z87.1 w zależności od rodzaju wykonywanej pracy.

2. Noś rękawice zapewniające ochronę w zależności od materiałów roboczych lub zmniejszyć skutki drgań narzędzia.

3. Noś odzież ochronną przeznaczoną do środowiska pracy i kieszeni.

przyrząd do referencie ośworów.

1. Zaleca się noszenie obuwia antypoślizgowego, aby zachować równowagę i równowagę podczas chodzenia. środowisko pracy.

ŚRODKI OSTROŻNOŚCI OSOBISTE

Kontroluj przyrząd do wykonywania otworów kieszeniowych, ruchy osobiste i środowisko pracy, aby uniknąć obrażeń ciała lub uszkodzenia przyrządu do wiercenia otworów kieszeniowych.

1. Nie obsługuj żadnego przyrządu do wiercenia otworów kieszeniowych, gdy jesteś zmęczony lub pod wpływem alkoholu. narkotyki, alkohol lub leki.
2. Unikaj noszenia ubrań i biżuterii, które mogą zaplątać się w ruchome części narzędzia. Trzymaj długie włosy zakryte lub związane.

SZCZEGÓLNE ŚRODKI OSTROŻNOŚCI

1. Użyj właściwego szablonu do otworów kieszeniowych do danego zadania. Ten szablon do otworów kieszeniowych był zaprojektowany do konkretnej funkcji. Nie modyfikuj ani nie zmieniaj tego przyrządu do otworów kieszeniowych ani używać niezgodnie z przeznaczeniem.
2. Podczas stosowania produktu należy trzymać części ciała z dala od miejsc, w których może dojść do przytrzaśnięcia.
3. Dzieciom nie wolno obsługiwać tego produktu bez opieki opiekuna. dorosły
4. Podczas użytkowania należy zachować ostrożność, aby uniknąć zmiażdżenia palców.

OSTRZEŻENIE!

NIE pozwól, aby produkt stał się wygodny lub oswojony (nabyty w wyniku wielokrotnego używania) zastąpić ścisłe przestrzeganie zasad bezpieczeństwa narzędzia. Jeśli używasz tego narzędzia niebezpiecznie lub Nieprawidłowo wykonane czynności mogą skutkować poważnymi obrażeniami ciała.

Model i parametry

Model	XRS030	XRS040
Liczba otworów wiertniczych	3	3
Liczba usuniętych wiórówOtwory	3	3
Materiał przyrządu do otworów	AnodowanyStop aluminium Stop	Anodowane aluminium
Uszczelka	/	Skrzynka narzędziowa plastikowa
lista części	Rys.30	Ryc.40

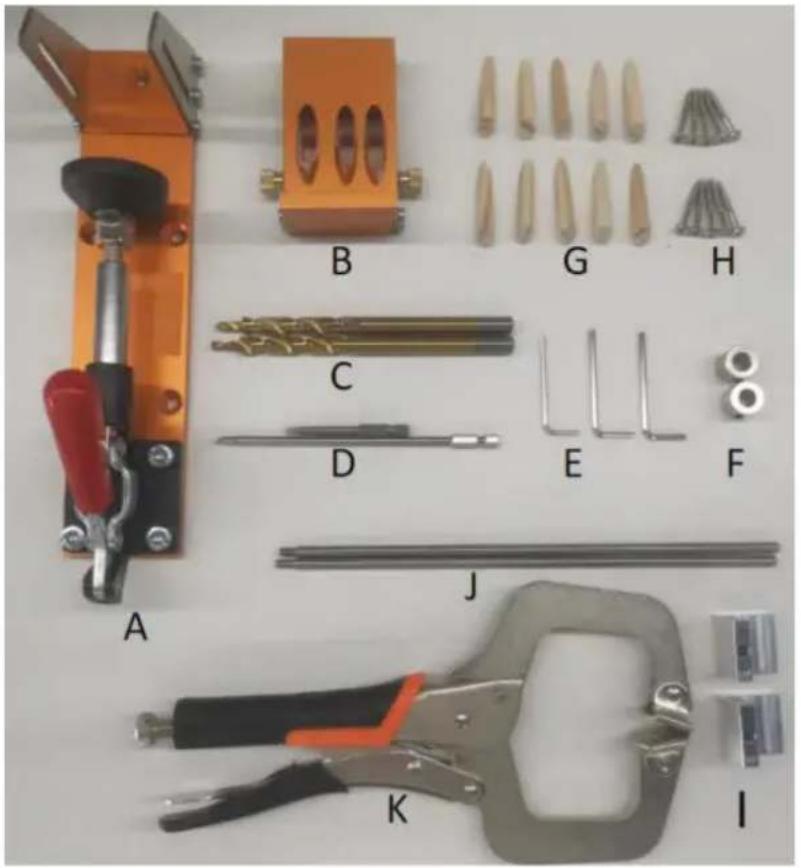

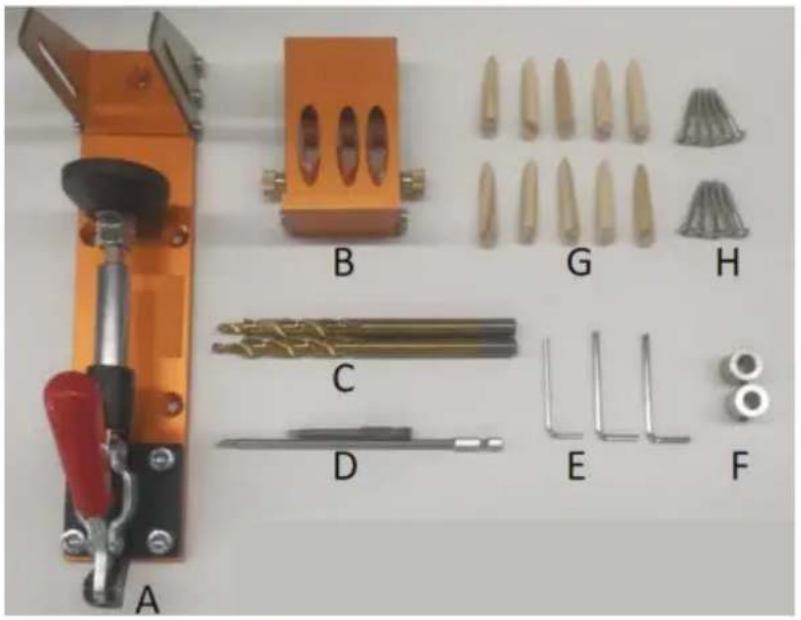

Schemat struktury

A: 1 x Przyrząd do wiercenia otworów kieszeniowych

B: 1 x pojedyncze mocowanie

C: 2 x wiertła

D: 1 x 6" bity krzyżowe i 1 x 2-1/2" bity krzyżowe

E: 2 x klucz imbusowy

F: 2 x kołnierz zatrzymujący

G: 10 x zaślepki do otworów kieszeniowych

H: 10 x Šruby

A: 1 x Przyrząd do wiercenia otworów kieszeniowych

B: 1 x pojedyncze mocowanie

C: 2 x wiertła

D: 1 x 6" bity krzyżowe i 1 x 2-1/2" bity krzyżowe

E: 2 x klucz imbusowy

F: 2 x kołnierz zatrzymujący

G: 10 x zaślepki do otworów kieszeniowych

H: 10 x Šruby

I: 2 x blok przesuwny

J: 2 x przedłużone pręty

K: 1 x szczypce zaciskowe

Montaż i użytkowanie 1. Przyrząd do montażu otworów pojedynczych

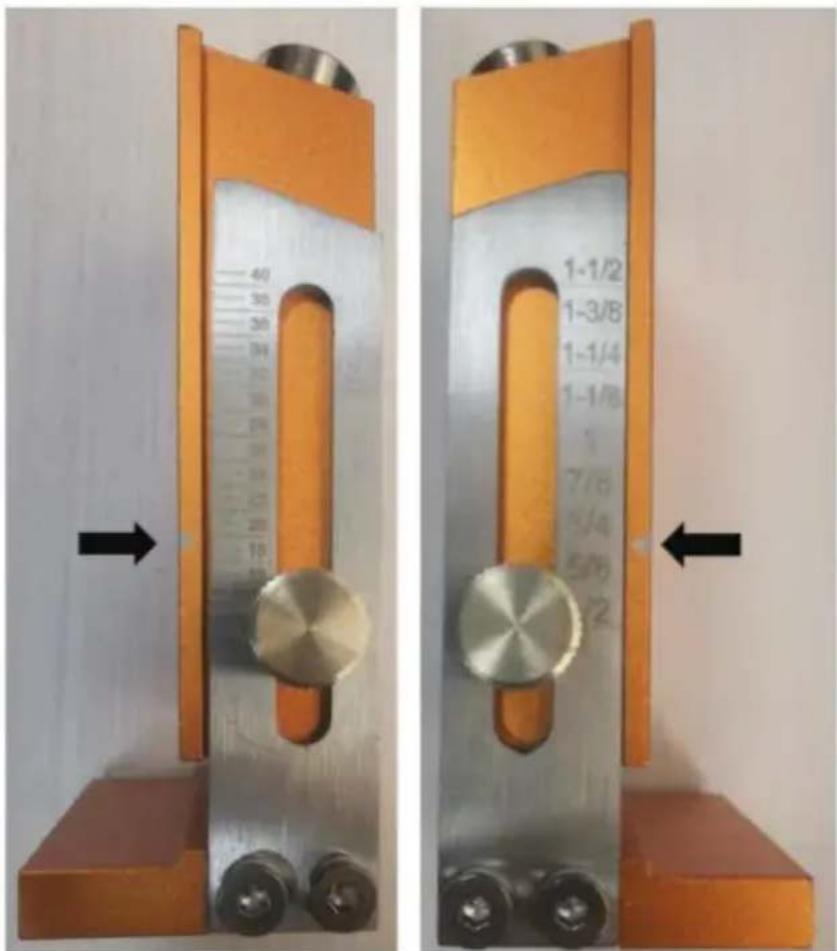

1.1 Regulowane ustawienie grubości Zmierz

grubość swojej deski. Oznaczenia są w jednostkach imperialnych i metrycznych. Możesz szybko dostosować wysokość suwaka zgodnie z grubością deski. Zablokuj śruby i ustaw je na odpowiednią grubość.

40 35 30 25 20 15 10 7/8 6/4 5/8 2 1-1/2 1-3/8 1-1/4 1-1/8 1 7/8 6/4 5/8 2

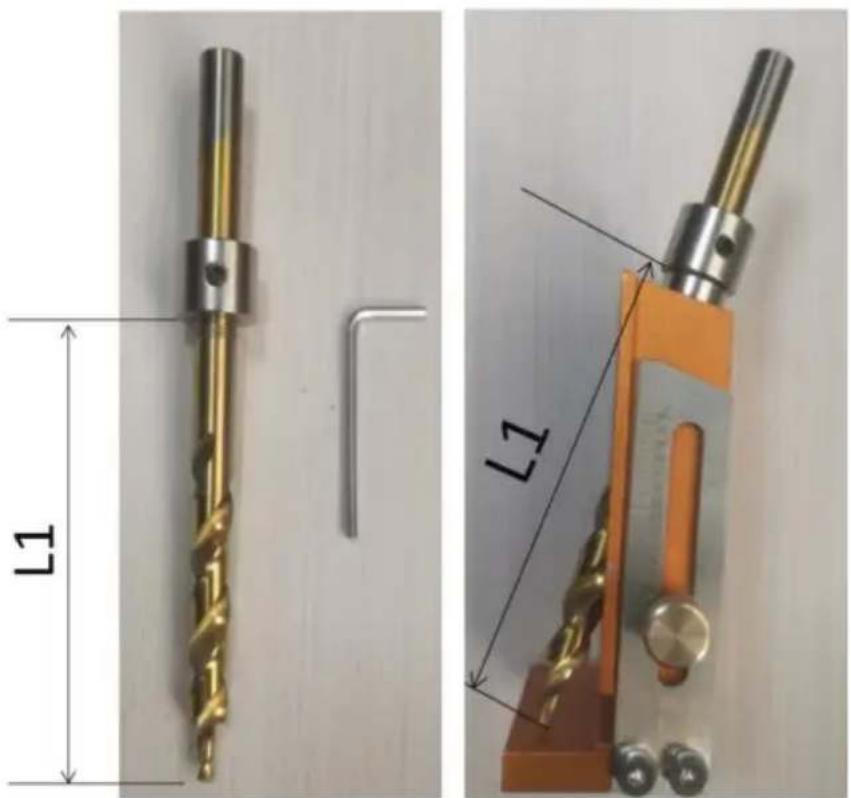

1.2 Regulacja głębokości otworu Kołnierz oporowy jest zablokowany na wiertłach w pozycji równej pokazanej na rysunku L1.

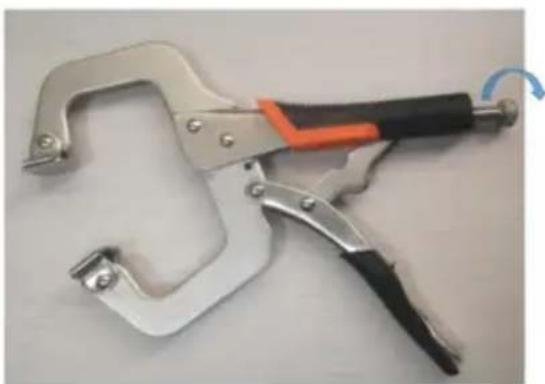

1.3 Szybkie mocowanie

Wyreguluj rozmiar rozwarcia szczypiec za pomocą śruby (nieco mniejszy niż grubość płytki i mocowania łącznie). Naciśnięcie spustu powoduje zamocowanie zacisku.

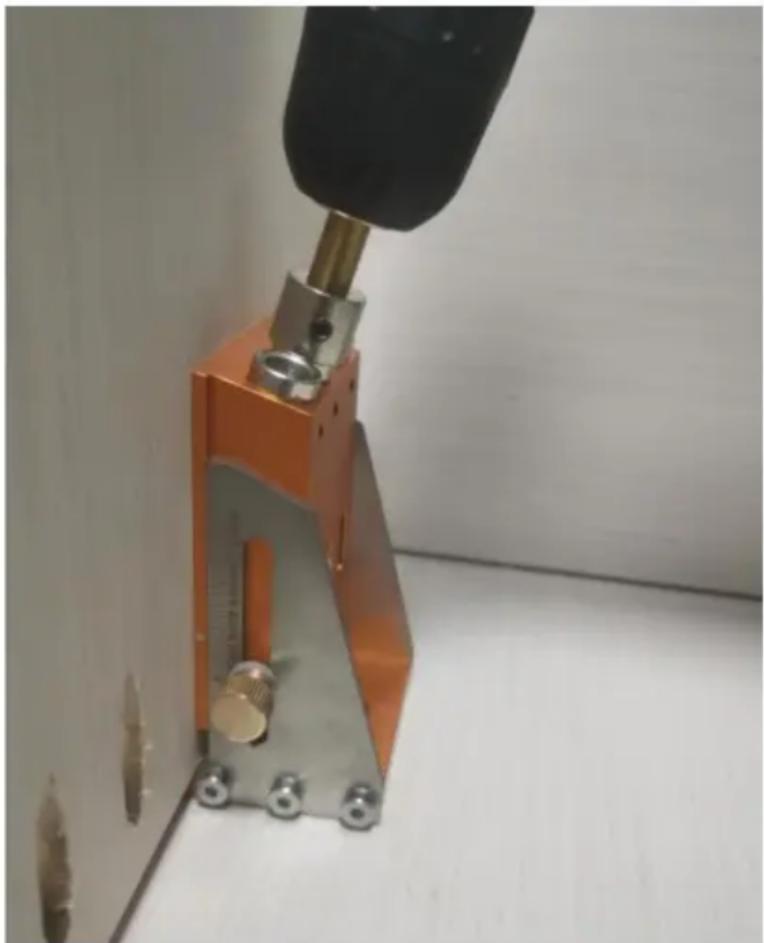

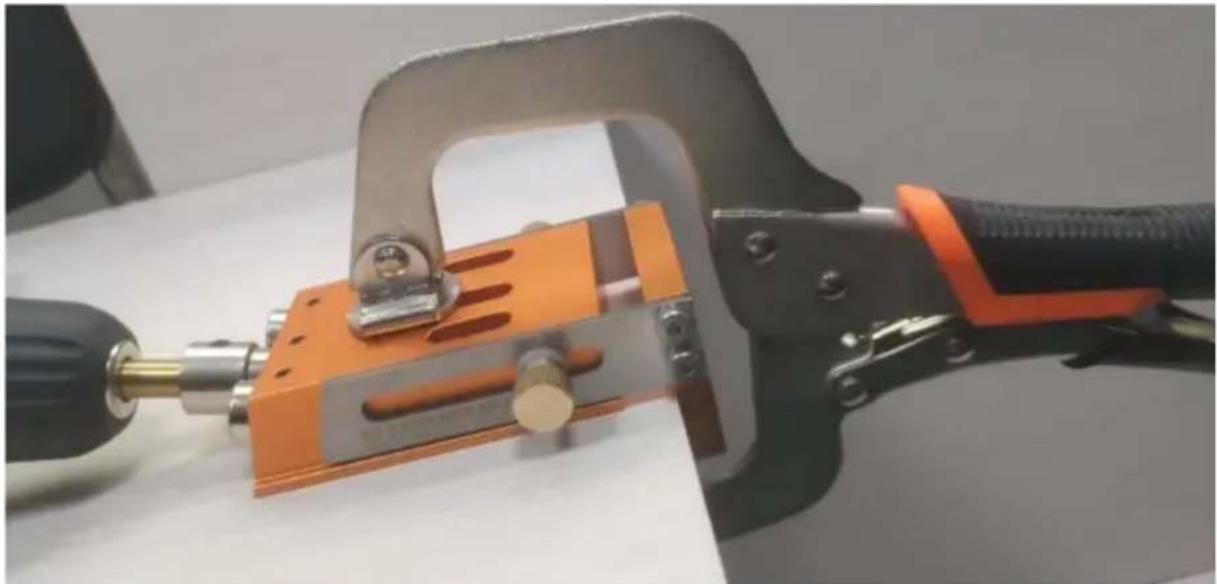

1.4 Otwór wiertniczy

Wywierć otwór na taką głębokość, aby pierścień hamulcowy się zatrzymał.

Należy pamiętać, że kierunek siły wiercenia jest równoległy do kierunku otworu pilotażowego. Ciągła praca przez długi czas spowoduje nagrzanie się otworu pilotażowego, co skróci żywotność urządzenia.

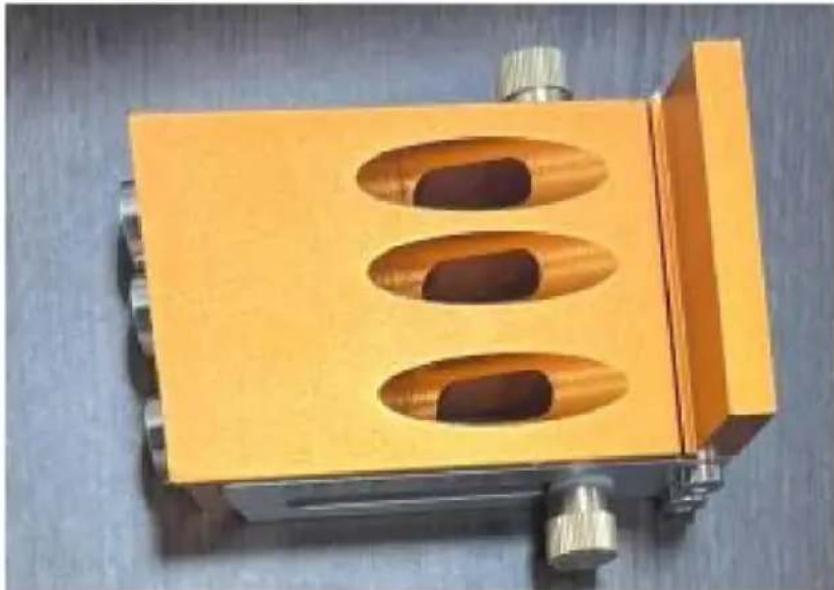

1. Zestaw do wiercenia otworów (XRS030)

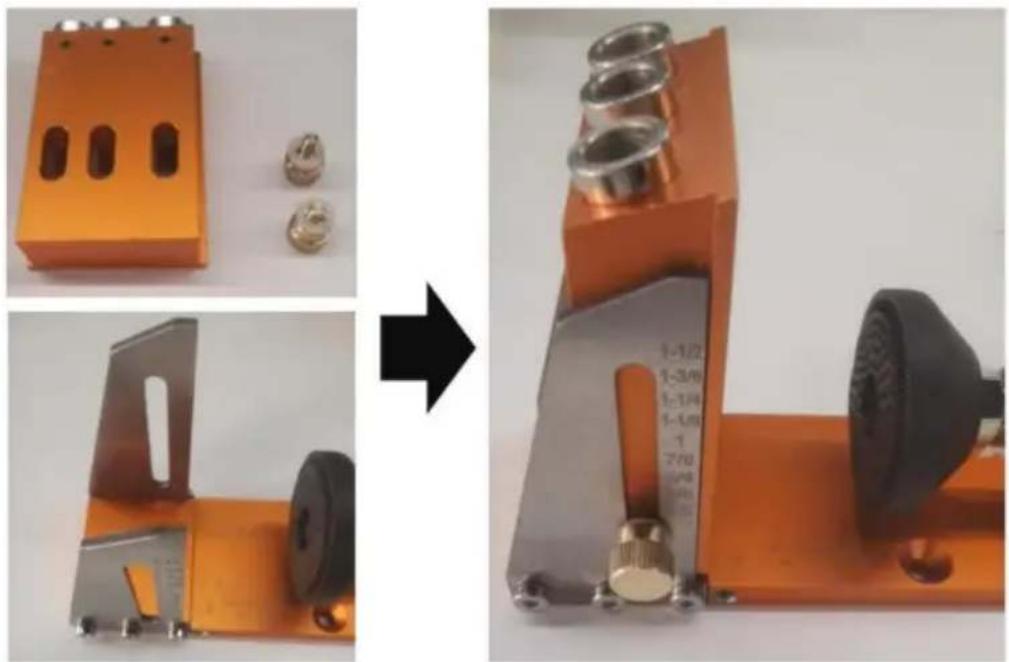

2.1 Zestaw montażowy Jig Złóż

zestaw montażowy, jak pokazano poniżej.

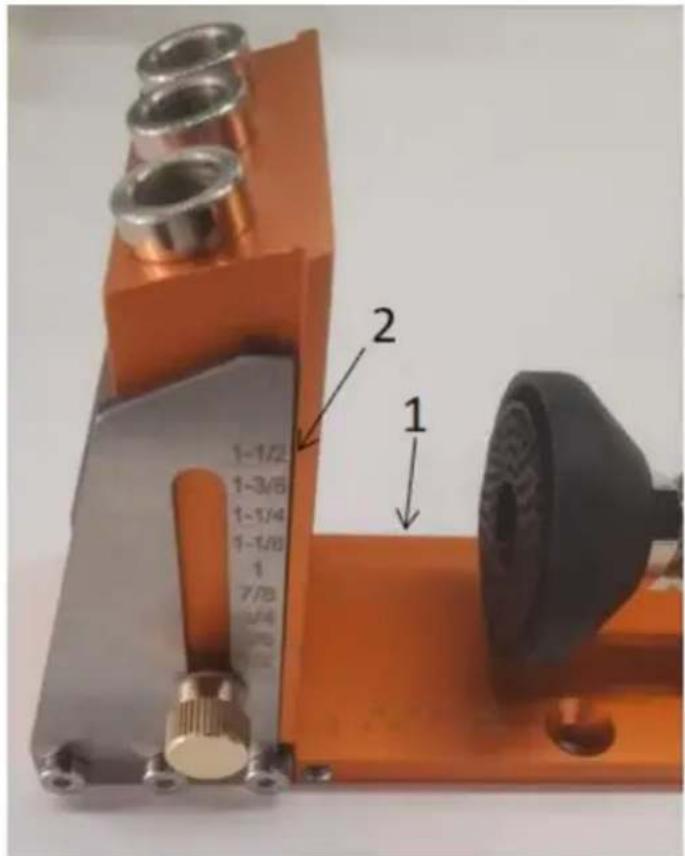

2.2 Ustawienie regulowanej grubości Oznaczenia

podane są zarówno w jednostkach imperialnych, jak i metrycznych.

Dopasuj długość nóżki i dociśnij deskę zgodnie z oznaczeniem 1. Można zmierzyć grubość deski.

Jak w punkcie 2, możesz szybko dostosować wysokość suwaka do grubości deski. Zablokuj śruby i ustaw je na odpowiednią grubość.

1-1/2 1-3/6 1-1/4 1-1/8 1 7/8 1/4 0/8 1/12 2 1

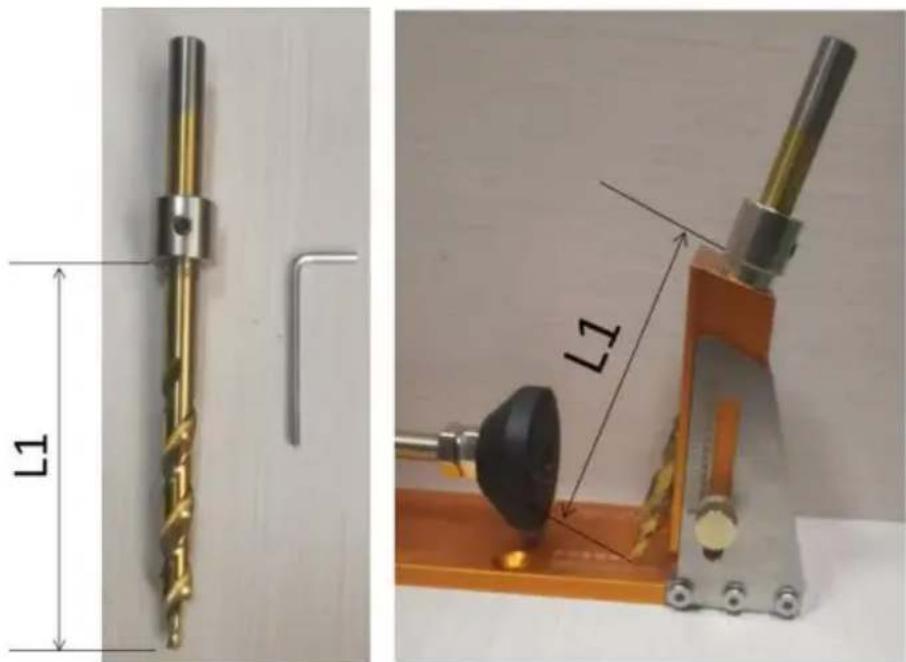

2.3 Regulacja głębokości otworu Kołnierz oporowy

jest zablokowany na wiertłach w pozycji pokazanej na rysunku L1.

L1 L7

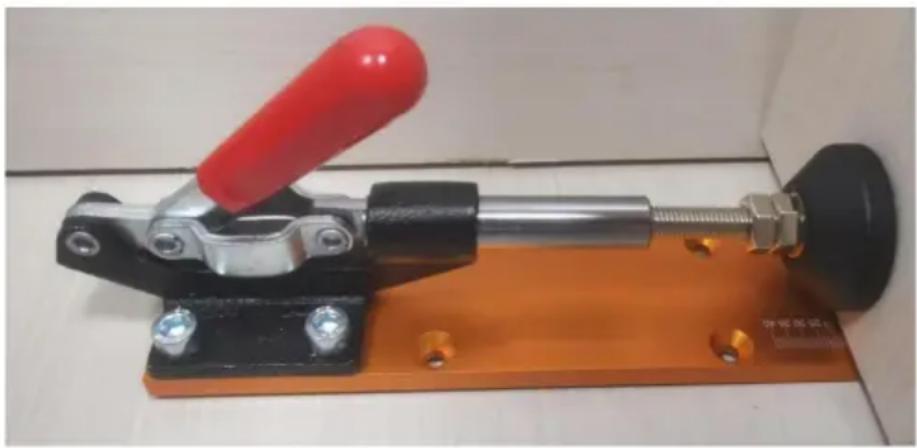

2.4 Szybkie mocowanie

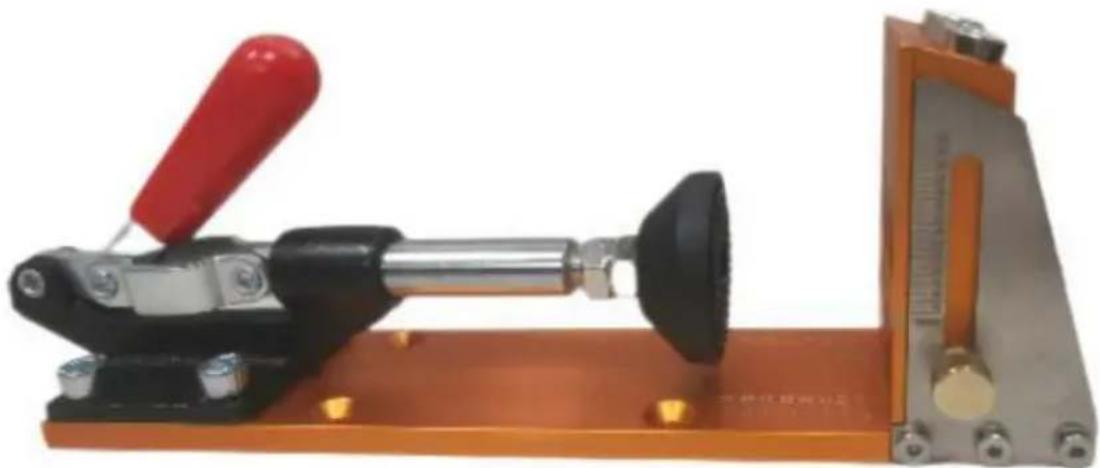

2.5 Otwór wiertniczy

Wywierć otwór na taką głębokość, aby pierścień hamulcowy się zatrzymał.

Należy pamiętać, że kierunek siły wiercenia jest równoległy do kierunku otworu pilotażowego. Ciągła praca przez długi czas spowoduje nagrzanie się otworu pilotażowego, co skróci żywotność urządzenia.

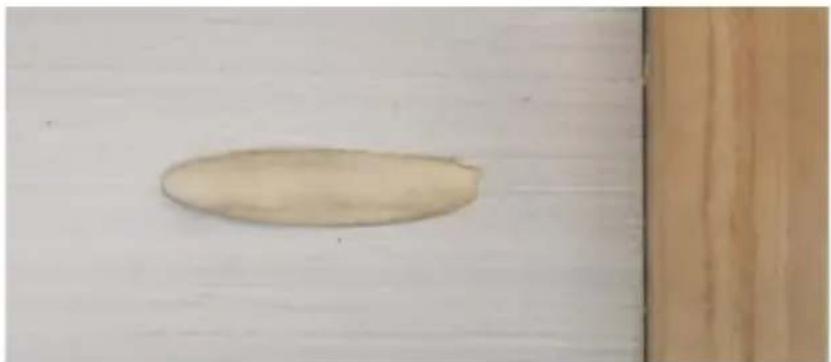

2.7 Zatyczki do otworów kieszeniowych

3. Zestaw do wiercenia

otworów (XRS040) Oprócz funkcjonalności XRS030, XRS040 oferuje również możliwości rozbudowy.

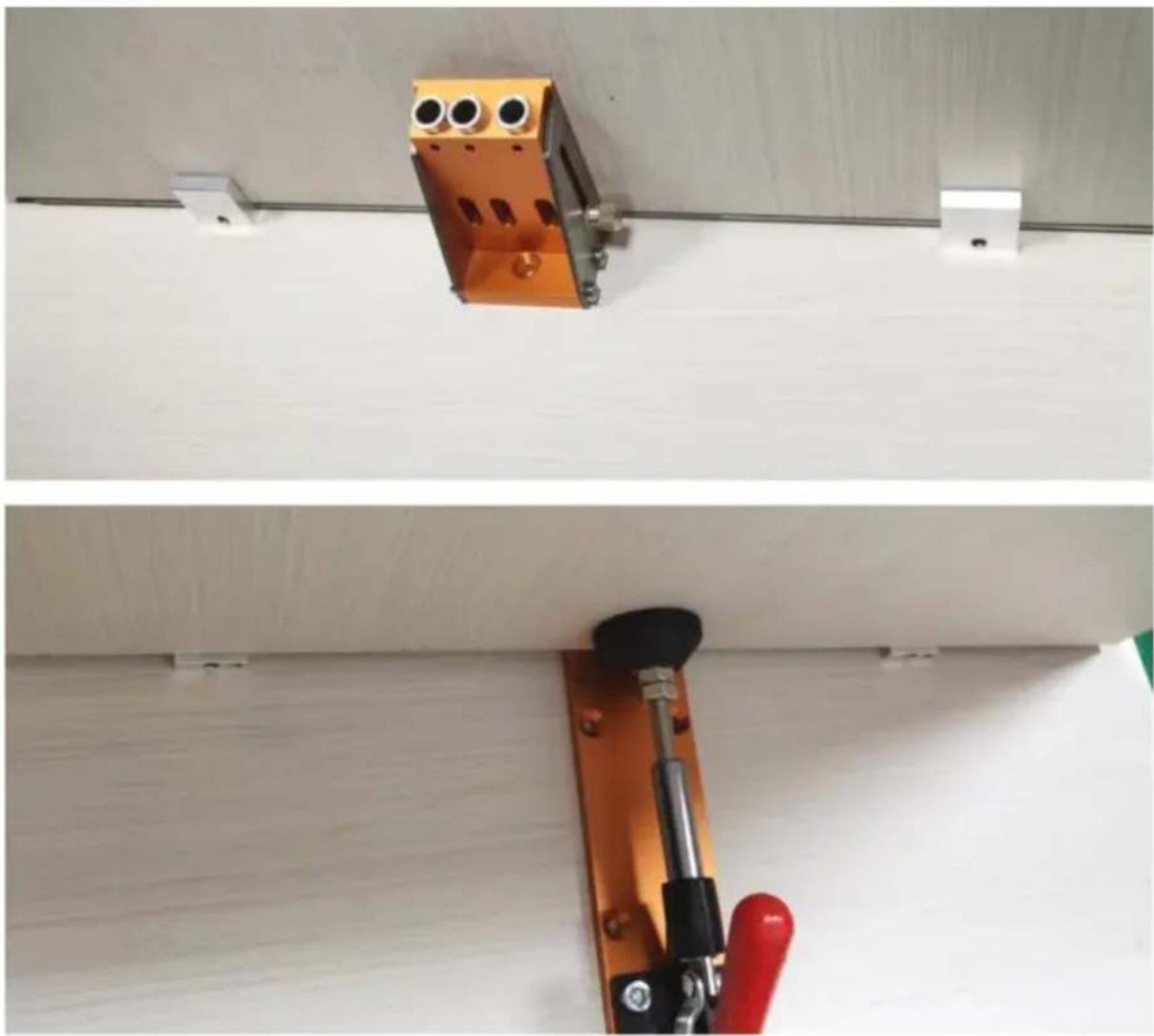

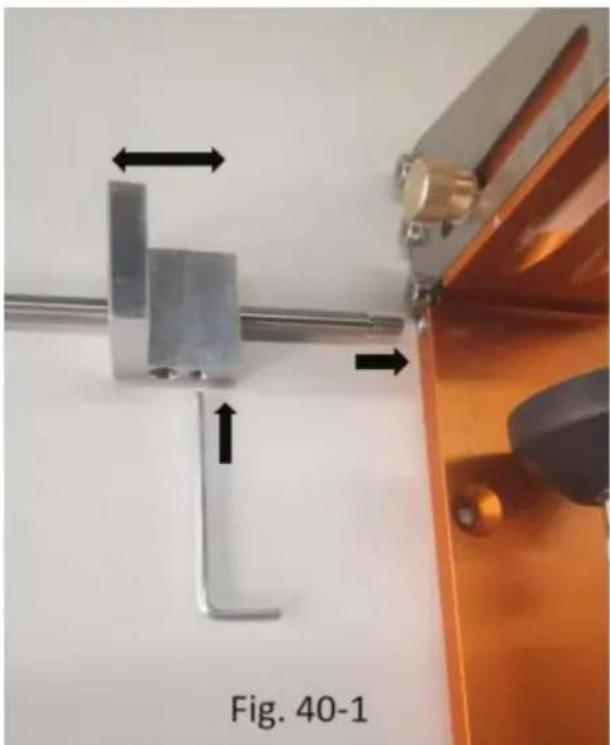

3.1 Blok przesuwny i przedłużone pręty

Fig40-1 i Fig 40-2 to dwa różne zestawy. Strzałka wskazuje kierunek śrub. Położenie suwaka można przesuwać poziomo zależnie od potrzeb.

3.2 Otwór wiertniczy

Instrukcja rozwiązywania problemów

Problem	Powody	Rozwiązanie
Są zadziory dookoła dziura.	Ta prędkość jest za niska.	Dostosuj obrót prędkość śrubokręt.
Otwór został przebity.	1. Wywiercono otwór za głęboko.2. Otwór montażowy nie jest zabezpieczone.	1. Wyreguluj ogranicznik kołnierzyk do właściwego pozycja na wiertle.2. Użyj szczypiec, aby upewnij się, że narzędzie jest zabezpieczone.3. Kup śruby odpowiednia długość

Konserwacja 1.

Upewnij się, że wiercenie jest równoległe do kierunku siły, ponieważ tuleja otworu nie ulega łatwemu zużyciu.

1. Po użyciu wiertarki należy wytrzeć olej antykorozyjny, aby zapobiec powstawaniu rdzy.
