BRUKSANVISNING XRS030 Vevor

Teknisk support och e-garanticertifikat

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "Halva priset" eller andra liknande uttryck som används av oss representerar endast en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och doserna betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att verifiera noggrant när du gör en beställning hos oss om du sparar faktiskt hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

FICKHÅL JIG

MODELL: XRS040MODELL: XRS030

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

[e-mail]

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Produktens utseende är beroende av den produkt du har fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

INSTRUKTIONER

Tack så mycket för att du valde denna håljigg. Vänligen läs alla instruktioner innan du använder den. Informationen hjälper dig att uppnå det bästa möjliga resultat.

	Varning - För att minska risken för skada måste användaren läsa instruktioner handbok noggrant.
	Varning- Var noga med att bära ögonskydd när du använder detta produkt.
	Försiktighet! Bär andningsmask. Damm som är skadligt för hälsa kan genereras vid arbete på trä och annat material.

WARNING!

Läs och förstå alla instruktioner innan du använder denna fickhålsjigg. De operatören måste följa grundläggande försiktighetsåtgärder för att minska risken för personskada och/eller skada på utrustningen. Spara denna handbok för säkerhetsvarningar, försiktighetsåtgärder, drift- eller inspektions- och underhållsinstruktioner.

ARBETSOMRÅDE

1. Arbeta i en säker arbetsmiljö. Håll ditt arbetsområde rent, väl upplyst och fri från distraktioner.

2. Håll någon som inte bär lämplig säkerhetsutrustning borta från arbetsområde.

3. Förvara oanvända verktyg ordentligt på en säker och torr plats för att förhindra rost eller skada. Lås undan fickhålsjiggen och förvara utom räckhåll för barn.

PERSONLIG SÄKERHET TY

WARNING! Bär alltid personlig skyddsutrustning.

PERSONLIG SKYDDSUTRUSTNING

1. Bär alltid kollisionsskyddsglasögon som ger front- och sidoskydd för ögonen. Ögonskyddsutrustning bör överensstämma med CSA Z94.3-07 eller ANSI Z87.1-standarder baserade på den typ av arbete som utförs.

2. Använd handskar som ger skydd baserat på arbetsmaterialet eller till minska effekterna av verktygsvibrationer.

3. Bär skyddskläder utformade för arbetsmiljön och fickan håljigg.

4. Halkfria skor rekommenderas för att bibehålla fotfästet och balansen i arbetsmiljö.

PERSONLIGA FÖRSIKTIGHETSÄTGÄRDER

Styr fickhålsjiggen, personlig rörelse och arbetsmiljön till undvik personskada eller skador på fickhålsjiggen.

1. Använd inte någon fickhålsjigg när du är trött eller påverkad av droger, alkohol eller mediciner.
2. Undvik att bära kläder eller smycken som kan trassla in sig rörliga delar av ett verktyg. Håll långt hår täckt eller bundet.

SÄRSKILDA SÄKERHETSÄTGÄRDER

1. Använd rätt fickhålsjigg för jobbet. Denna fickhålsjigg var designad för en specifik funktion. Modifiera eller ändra inte denna fickhålsjigg eller använda den för ett oavsiktligt ändamål.
2. Håll kroppsdelar borta från klämområden under användning.
3. Barn får inte använda denna produkt om de inte åtföljs av en vuxen
4. Var uppmärksam på säkerheten under användning för att undvika att klämma fingrarna.

WARNING!

LÄT INTE tröst eller förtrogenhet med produkten (vinns genom upprepad användning) ersätta strikt efterlevnad av verktygssäkerhetsreglerna. Om du använder det här verktyget på ett osäkert sätt eller felaktigt kan du drabbas av allvarliga personskador.

Modell och parametrar

Modell	XRS030	XRS040
Antal borrhål	3	3
Antal chipborttagning Hål	3	3
Material av Hole Jig	Anodiserad Aluminiumlegering	Anodiserad aluminium Legering
Förpackning	/	Verktygslåda i plast
dellista	Fig 30	Fig 40

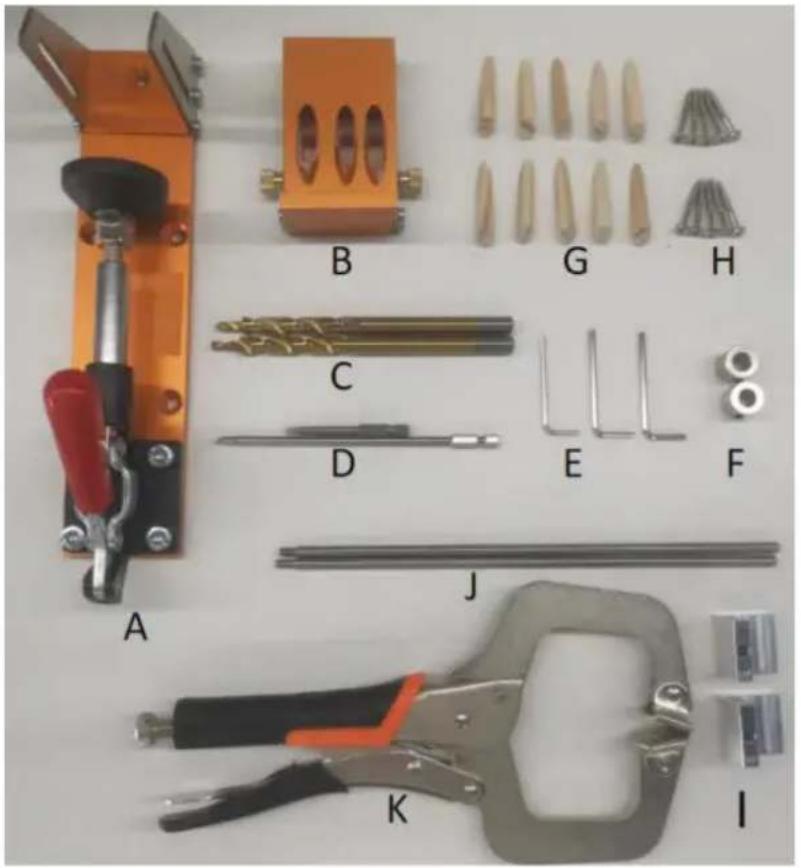

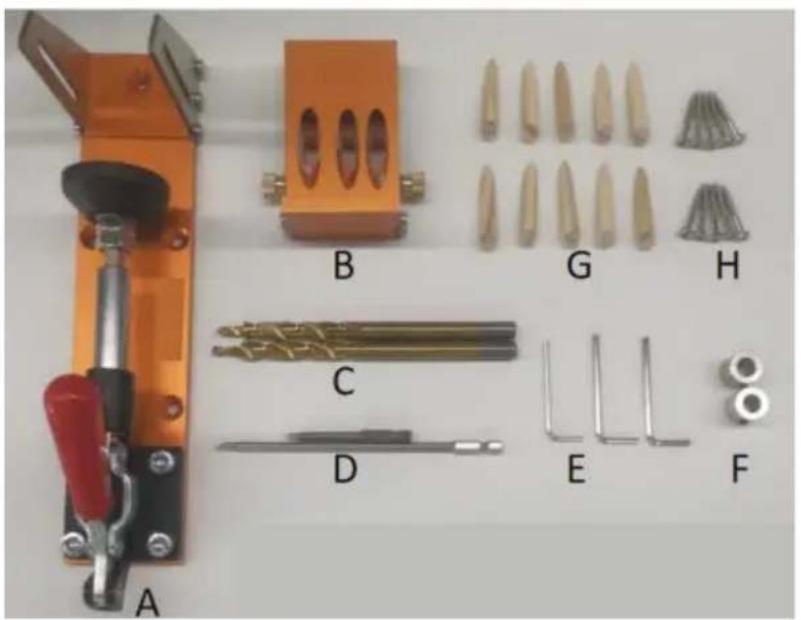

Strukturdiagram

Dÿ1 x 6" Cross Bits och 1x 2-1/2" Cross Bits

Eÿ2 x inexxnyckel

Fÿ2 x stoppkrage

Gÿ10 x Pocket Hole Plugs

Hÿ10 x skruvar

Dÿ1 x 6" Cross Bits och 1x 2-1/2" Cross Bits

E: 2 x inexxnyckel

Fÿ 2 x stoppkrage

Gÿ10 x Pocket Hole Plugs

Hÿ10 x skruvar

lÿ 2 x glidblock

Jÿ 2 x förlängda stavar

Kÿ1 x klämtång

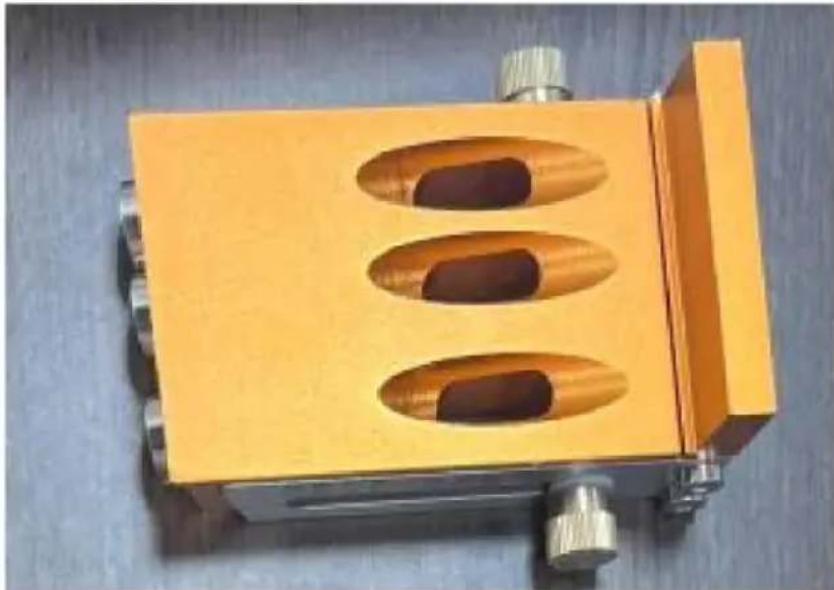

Montering och användning 1. Enkelhålsjigg

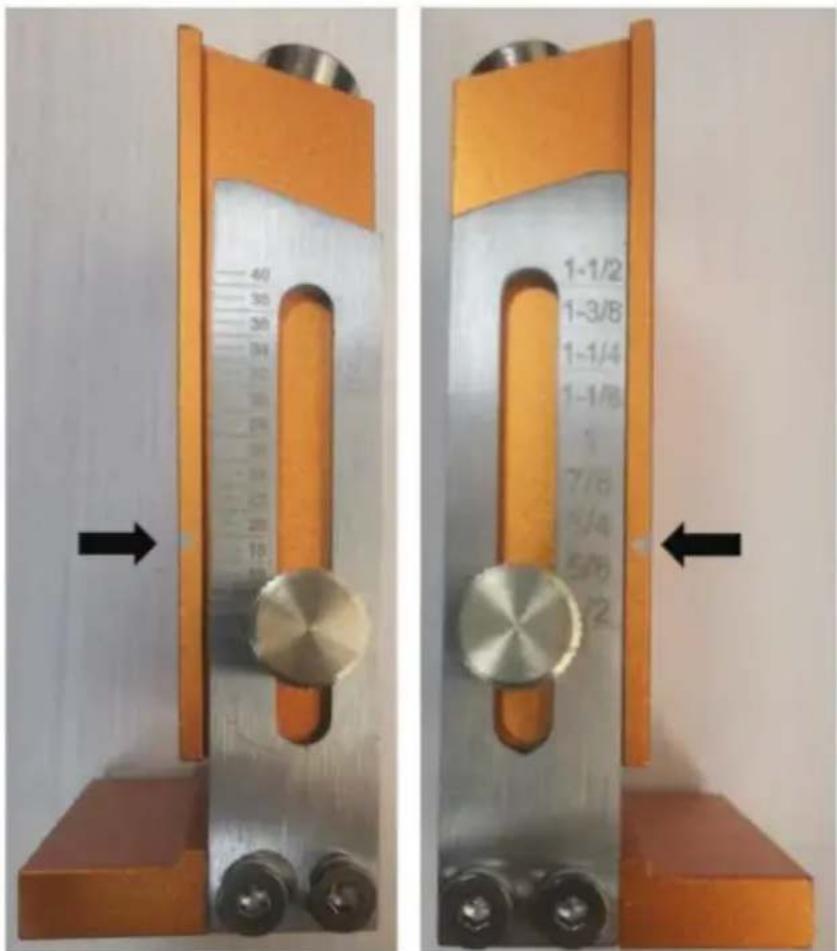

1.1 Justerbar tjockleksinställning Mät tjockleken

på din bräda. Markeringarna är i både imperialistiska och metriska enheter. Du kan snabbt justera skjutreglagets höjd efter brädets tjocklek. Låsa skruvarna och ställa in dem till lämplig tjocklek.

40 35 30 25 20 15 10 7/8 6/4 5/8 2 1-1/2 1-3/8 1-1/4 1-1/8 1 7/8 6/4 5/8 2

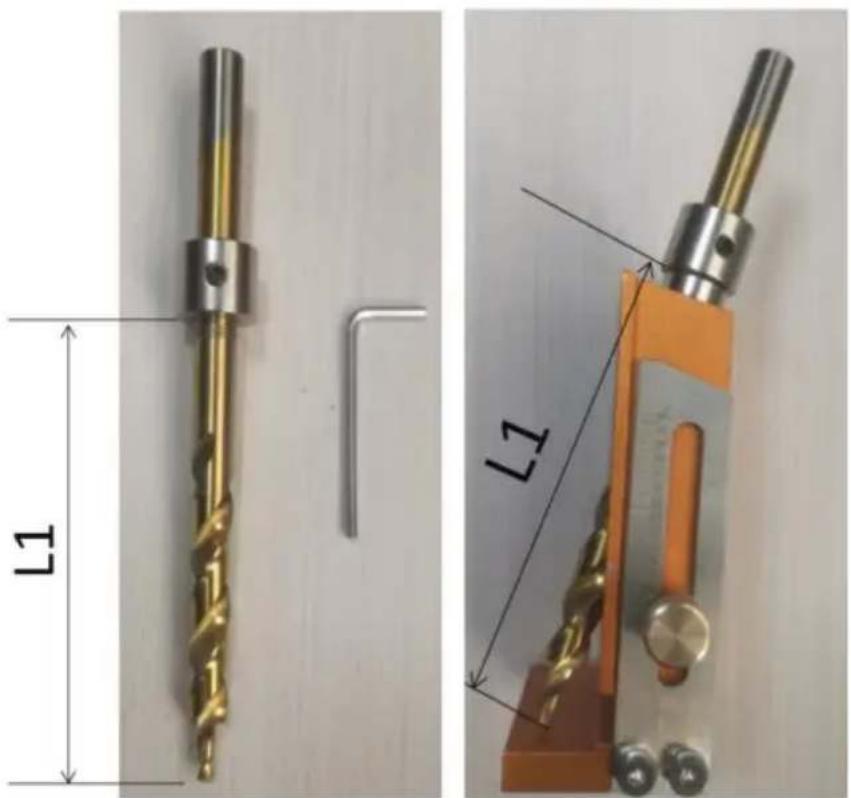

1.2 Justera hålets djup Stoppkragen är låst på borrkronorna i en position lika med som visat L1.

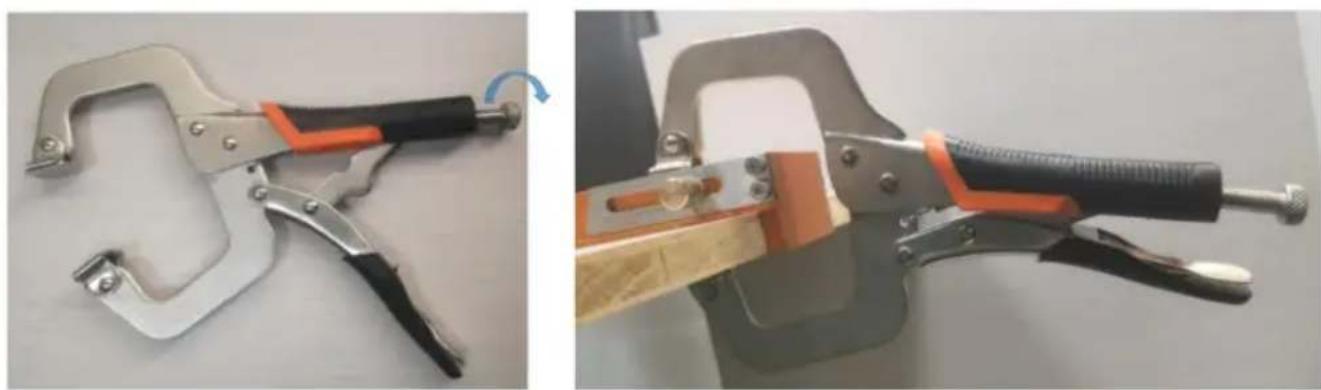

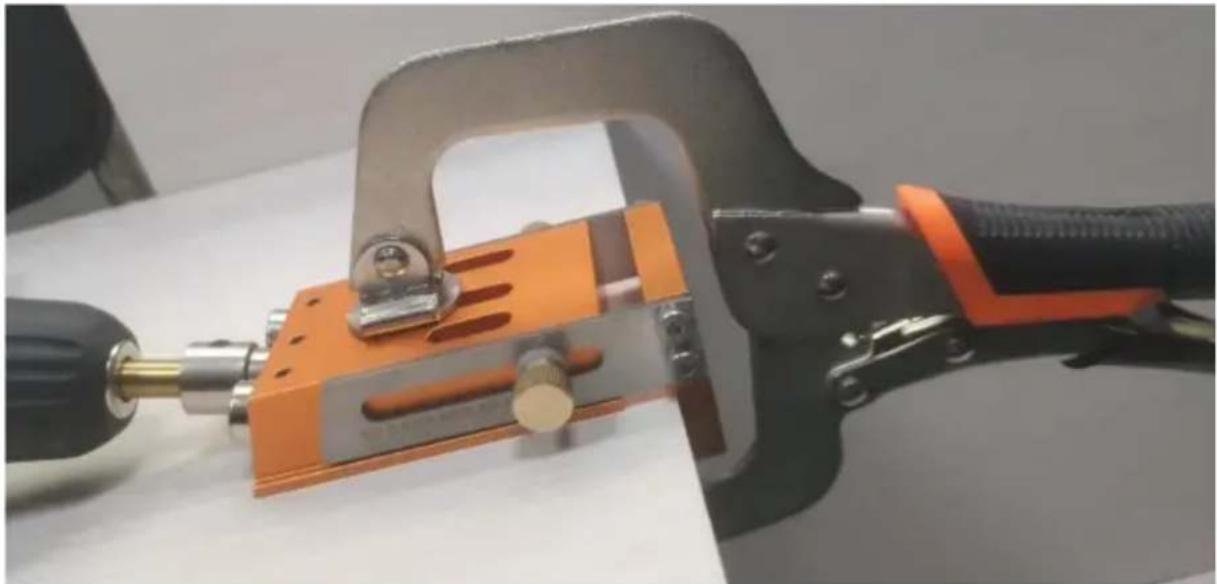

1.3 Snabbfäste Justera

öppningsstorleken på tängen med bulten (något mindre än tjockleken på plattan och fixturen tillsammans)ÿOm du trycker på avtryckaren fixeras klämman.

Borra hålets djup tills bromsringen stannar.

Observera att borrkraftens riktning är parallell med pilothålet yKontinuerlig drift under lång tid kommer att leda till att pilothålet värms upp och till nackdelen med livslängd.

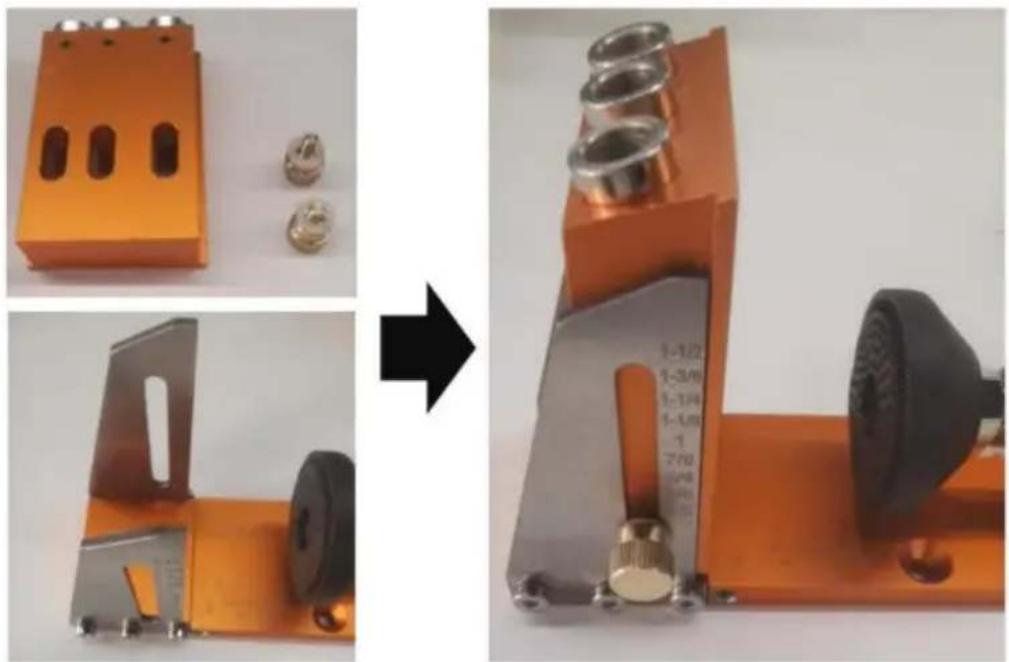

Montera jiggsatsen enligt bilden nedan.

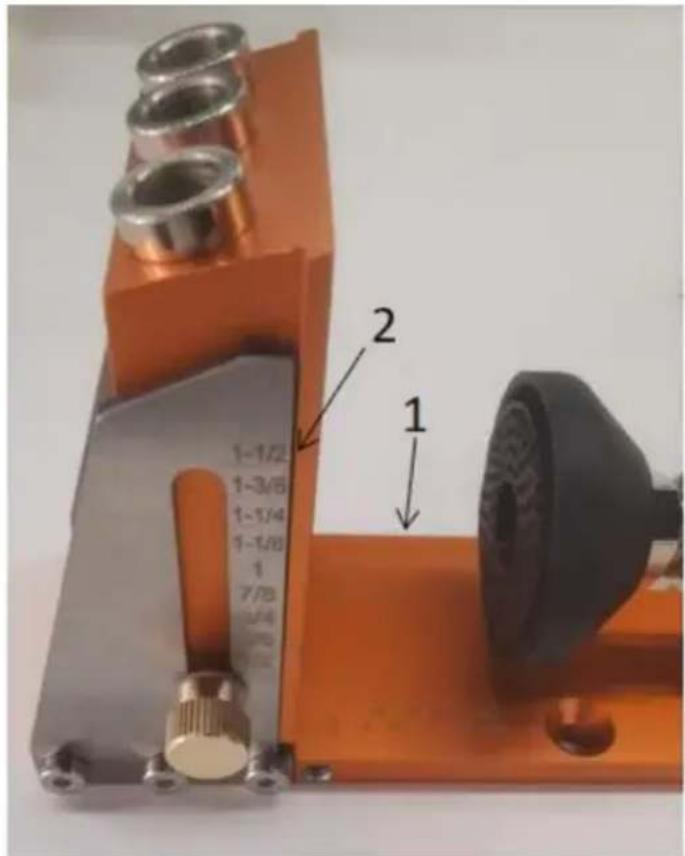

2.2 Justerbar tjockleksinställning

Markeringar finns i både imperialistiska och metriska enheter.

Justera längden på fotkupan och tryck ner brädan, som markering 1, tjockleken på brädan kan mätas.

Som markering 2 kan du snabbt justera skjutreglagets höjd efter brädans tjocklek. Låsa skruvarna och ställa in dem till lämplig tjocklek.

1-1/2 1-3/6 1-1/4 1-1/8 1 7/8 1/4 0/8 1/12 2 1

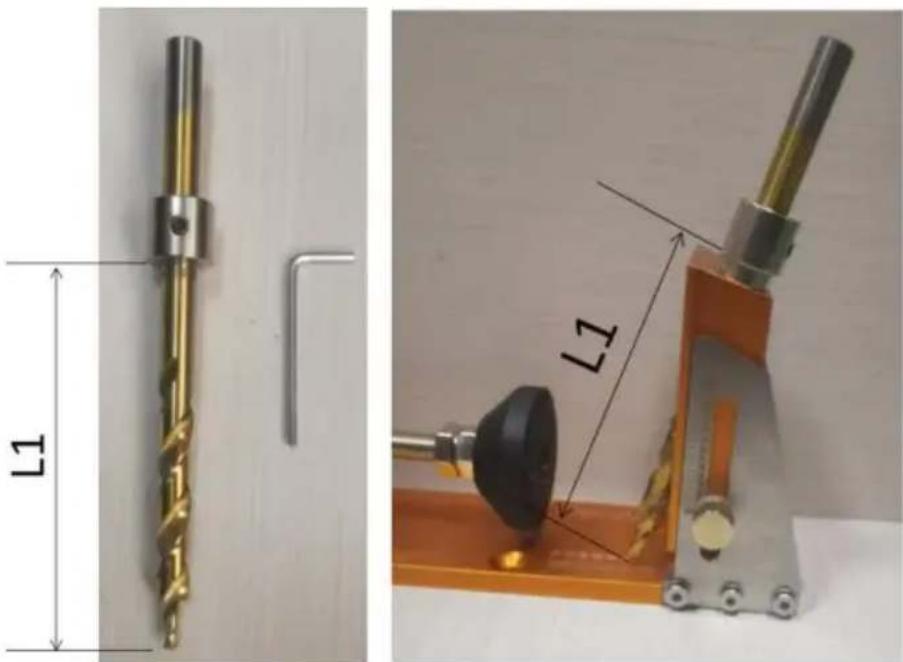

2.3 Justera hålets djup Stoppkragen är läst på borrkronorna i en position som visas L1.

L1 L7

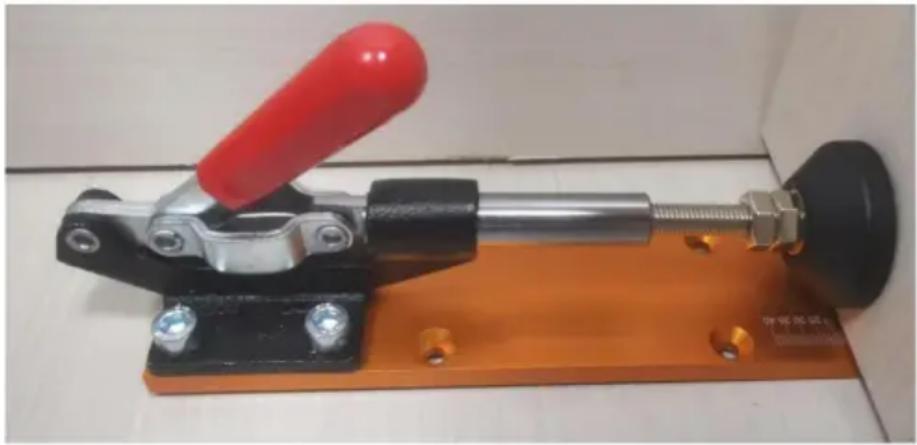

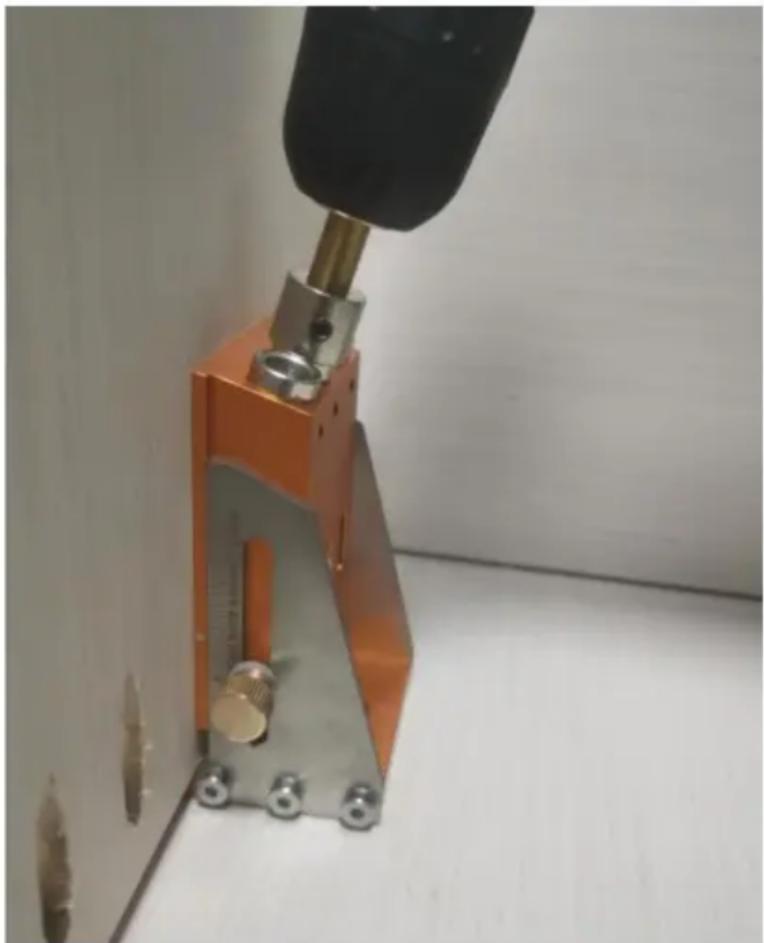

2.4 Snabbfixtur

Borra hålets djup tills bromsringen stannar.

Observera att borrkraftens riktning är parallell med pilothålet yKontinuerlig drift under lång tid kommer att leda till att pilothålet värms upp och till nackdelen med livslängd.

Förutom att inkludera funktionaliteten hos XRS030, lägger XRS040 även till förlängningsmöjligheter.

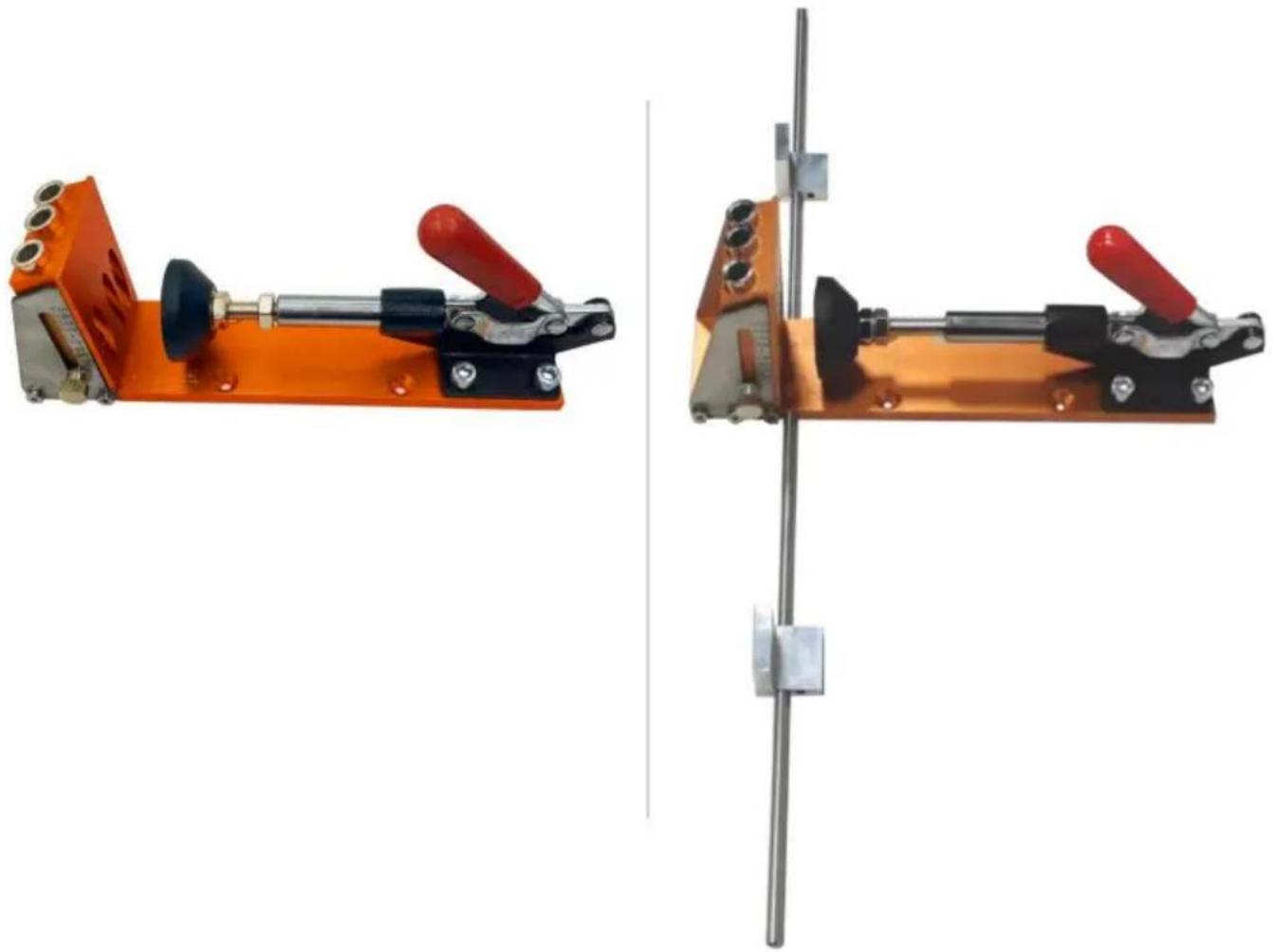

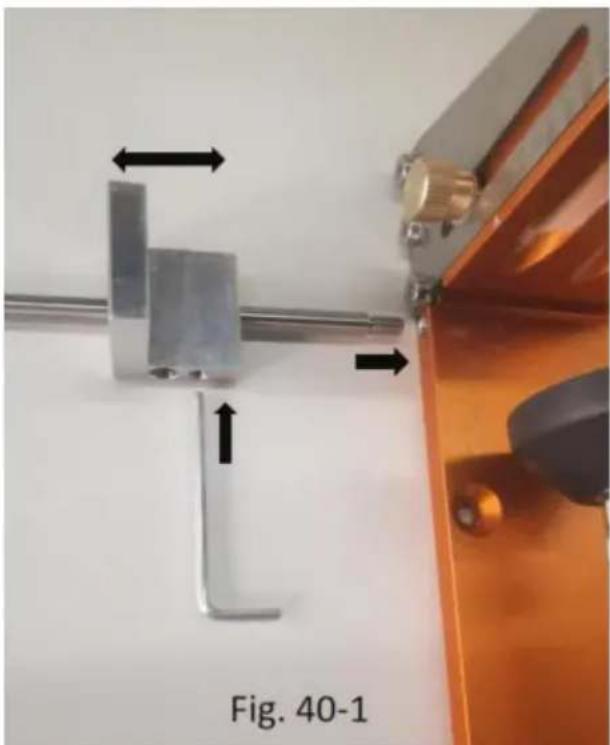

3.1 glidblock och förlängda stänger Fig40-1

och Fig 40-2 två olika monteringarÿPilen y är skruvarnas riktningÿSlidarens position kan flyttas horisontellt efter dina behov.

Problem	Skäl	Lösning
Det finns grader runt omkring hålet.	Denna hastighet är för låg.	Justera rotationen hastigheten på skruvmejsel.
Hålet var genomborrat.	1. Hålet borrades för djupt.2. Håljiggen är det inte säkrad. säkrad.	1. Justera stoppet krage till rätt position på borrkronan.2. Använd tängen för att se till att verktyget är det3. Köp skruvarna av lämplig längd

Underhåll 1. Se

till att borrningen är parallell med kraftriktningen, hålhylsan är inte lätt att bära.

1. Torka av den rostskyddande oljan efter användning av borren för att undvika rost.
