WPSR-XM017 - Armoire Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Étagère à tuyaux murale
Marque	Vevor
Modèle	WPSR-XM017
Dimensions approximatives (H x L x P)	1755 x 1730 x 305 mm
Matériaux	Tuyaux en acier, planches en panneau de particules
Capacité de charge maximale par étagère	22,7 kg (50 lb)
Nombre d'étagères	4 (estimation)
Type de montage	Mural (vis et chevilles d'expansion fournies)
Utilisation recommandée	Intérieur uniquement, sur mur solide (brique, béton, bois ≥ 6 cm)
Contenu du colis	Tuyaux, connecteurs en T, connecteurs coudés, brides de montage, vis, chevilles, planches
Entretien et nettoyage	Essuyer avec un chiffon humide, éviter les produits abrasifs
Précautions de sécurité	Ne pas dépasser la charge maximale, tenir à l'écart des enfants, assembler sur surface plane et éclairée
Pièces détachées et réparabilité	Pièces disponibles sur demande auprès du support Vevor
Garantie	Garantie électronique via www.vevor.com/support

FOIRE AUX QUESTIONS - WPSR-XM017 Vevor

Quel est le poids maximum supporté par l'étagère WPSR-XM017 ?

Le poids maximum recommandé par étagère est de 50 lb (22,7 kg). Ne pas dépasser cette limite pour éviter la déformation ou la casse.

Sur quel type de mur peut-on installer cette armoire ?

L'installation doit se faire sur un mur solide : brique pleine, béton ou bois d'au moins 6 cm d'épaisseur. Une installation sur mur creux ou plaque de plâtre est déconseillée.

Le produit peut-il être utilisé en extérieur ?

Non, ce produit est destiné à une utilisation en intérieur uniquement. L'exposition à l'humidité ou aux intempéries peut endommager les matériaux.

Faut-il un outillage spécifique pour le montage ?

Un tournevis et une perceuse avec foret à béton (pour murs durs) sont nécessaires. Les vis et chevilles d'expansion sont fournies.

Combien de personnes sont recommandées pour l'installation ?

Il est recommandé d'être au moins deux personnes pour faciliter la mise en place et assurer un montage correct.

Comment nettoyer les étagères ?

Essuyez avec un chiffon humide et séchez immédiatement. Évitez les nettoyants abrasifs ou à base de solvants.

Les enfants peuvent-ils utiliser ce meuble ?

Non, ce n'est pas un jouet. Gardez les enfants à l'écart pendant l'assemblage et l'utilisation. Ne les laissez pas grimper sur les étagères.

Que faire si je perds une pièce ?

Contactez le support technique Vevor via www.vevor.com/support. Les pièces détachées peuvent être commandées séparément.

Puis-je fixer l'étagère sur un mur en bois ?

Oui, à condition que le mur en bois ait une épaisseur d'au moins 6 cm. Utilisez des vis adaptées (non fournies).

Quelle est la garantie de ce produit ?

Vevor offre une garantie électronique. Enregistrez votre produit sur www.vevor.com/support pour activer la garantie.

MODE D'EMPLOI WPSR-XM017 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

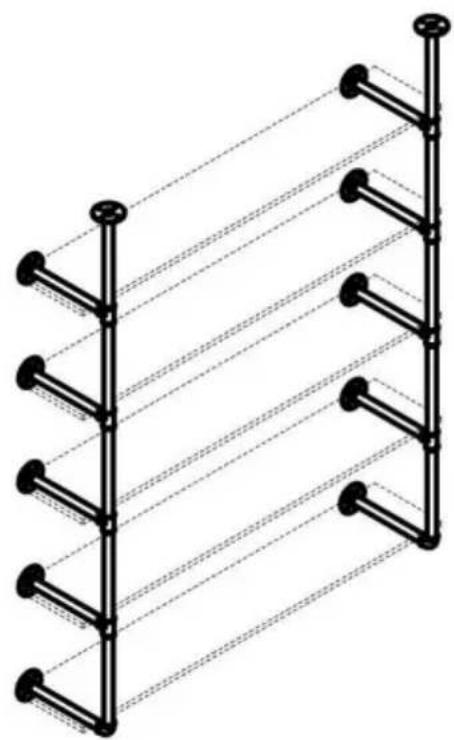

ÉTAGÈRES À TUYAUX

Modèle : WPSR-XM016/WPSR-XM017.

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs.

"Économisez la moitié", "Moitié prix" ou toute autre expression similaire que nous utilisons ne représente qu'une estimation des économies dont vous pourriez bénéficier en achetant certains outils chez nous par rapport aux grandes marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils proposés. par nous. Nous vous rappelons de bien vouloir vérifier attentivement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

ÉTAGÈRES À TUYAUX

MODÈLE : WPSR-XM016/WPSR-XM017

Vous avez des questions sur les produits ? Besoin d'une assistance technique ? N'hésitez pas à nous

contacter : Support technique et certificat de garantie électronique

Il s'agit des instructions originales, veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve une interprétation claire de notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous pardonner que nous ne vous informerons plus s'il y a des mises à jour technologiques o logicielles sur notre produit.

GARANTIES IMPORTANTES

AVERTISSEMENT : Lisez et comprenez l'intégralité de ce manuel avant

utiliser ou entretenir ce produit. Le non-respect de ces avertissements et

instructions peuvent provoquer des blessures corporelles ou des dommages à des biens de valeur. • Évitez que les enfants utilisent le produit. Et ce produit n'est pas un jouet. Ne pas permettre aux enfants de jouer.

PRÉCAUTIONS D'INSTALLATION

1. Assemblez uniquement selon ces instructions. Un assemblage incorrect peut créer des dangers.

2. Gardez la zone de montage propre et bien éclairée.

3. Les capacités s'appliquent uniquement aux produits correctement et complètement assemblés.

4. Gardez les spectateurs hors de la zone pendant l'assemblage.

5. Ne vous rassemblez pas lorsque vous êtes fatigué ou sous l'influence de l'alcool, de drogues ou de médicaments.

6. Tenir à l'écart des pointes tranchantes, des lames et autres objets.

7. Pour plus d'informations concernant les pièces répertoriées dans ce qui suit

pages, veuillez vous référer au schéma d'assemblage de ce manuel. Déballez et

séparez toutes les pièces dans une zone de travail propre. Veuillez garder les petites pièces de rechange à l'écart à la portée des enfants.

CONSERVEZ CES INSTRUCTIONS

- Ne placez pas de poids trop lourd sur les étagères à tuyaux, elles pourraient se plier ou même casser la planche, nous vous recommandons de placer un poids ne dépassant pas 50 lb

- Les étagères à tuyaux sont installées uniquement sur des murs solides, tels que des murs en briques pleines, et des murs en béton. Si les étagères à tuyaux sont installées sur des murs en bois, le l'épaisseur du mur en bois doit être d'au moins 6 cm.

ATTENTION :

- Lors de l'installation des étagères à tuyaux, veillez à maintenir le panneau dans un état horizontal, afin d'avoir une meilleure expérience de placement des éléments. - Ce produit est destiné à une utilisation en intérieur uniquement.

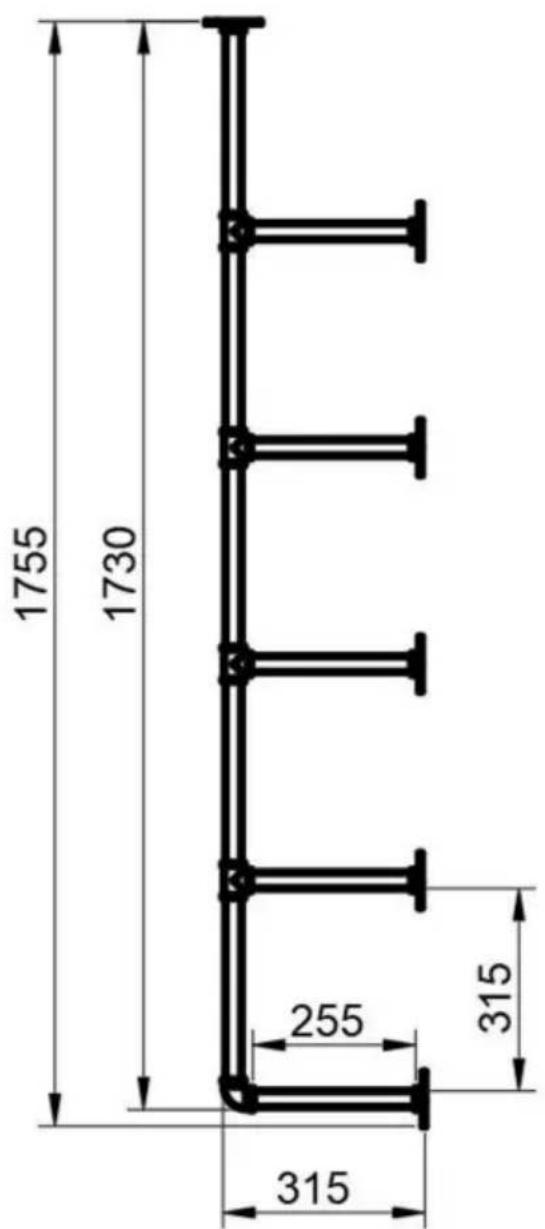

SPÉCIFICATION

MODÈLE : WPSR-XM016

1755 1730 255 315 315

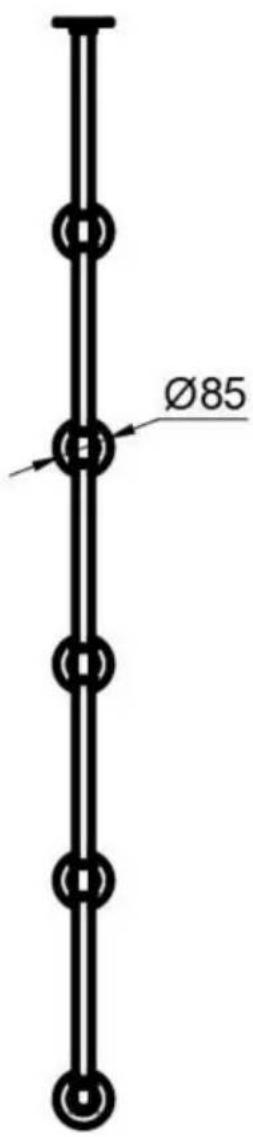

Ø85

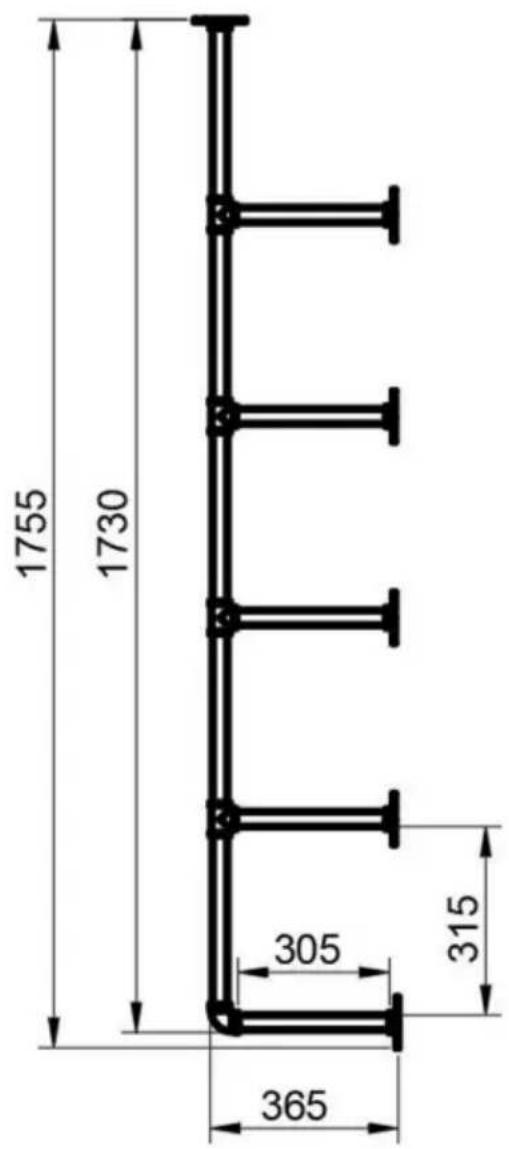

MODÈLE : WPSR-XM017

1755 1730 305 365 315

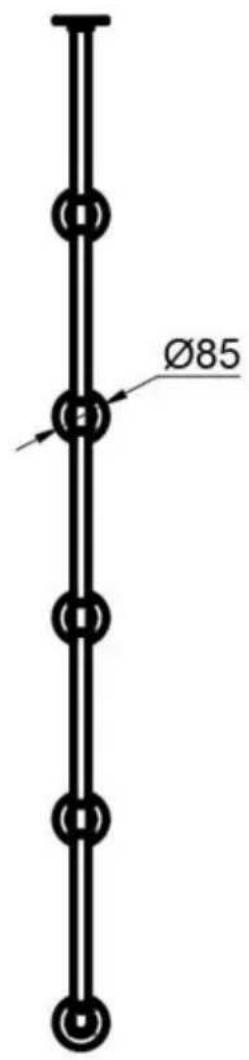

Ø85

Remarque : L'unité numérique sur la figure est le mm.

Liste des pièces

Marque	Nom	Quantité d'image		Caractéristiques
				WPSR-XM016	WPSR-XM017
Un connecteur en T			8	/
Connecteur coudé B			2	/
C Bride de montage			12	/
D		Tuyau		10 L=310mm L=310mm
ET		Tuyau		10 L=276 mm L=326 mm

Installer des accessoires

Marque	Nom	Caractéristiques	Image	QTÉ
R.	Vis	M5*40mm		48
S	Expansion plastique tube	D=8mm		48

ASSEMBLAGE DES ÉTAGÈRES DE TUYAUX

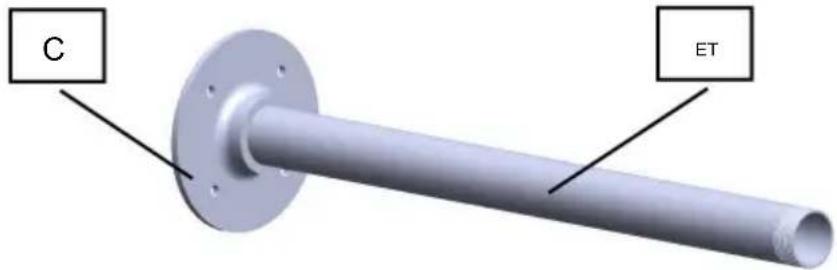

ÉTAPE 1. Vissez la bride de montage C avec le tuyau F. 10 groupes en total.

C ET

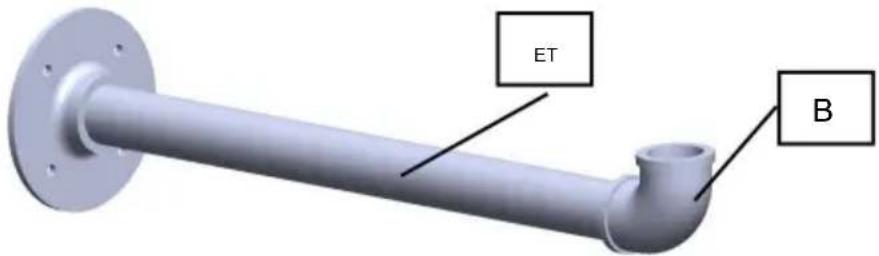

ÉTAPE 2.Serrez le connecteur coudé B dans le composant précédent. 2 groupes au total.

ET B

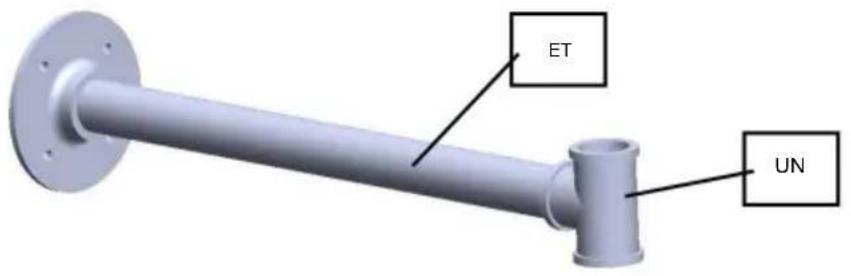

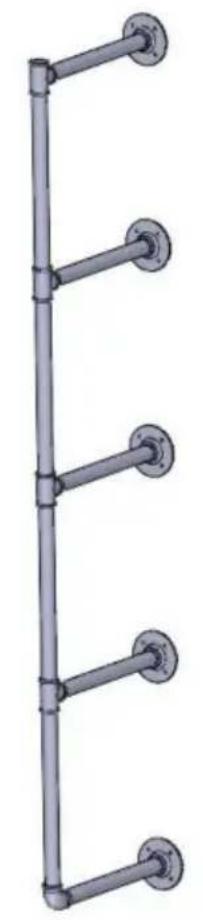

ÉTAPE 3.Serrez le connecteur coudé A dans le composant précédent de Étape 1. 8 groupes au total.

ET UN

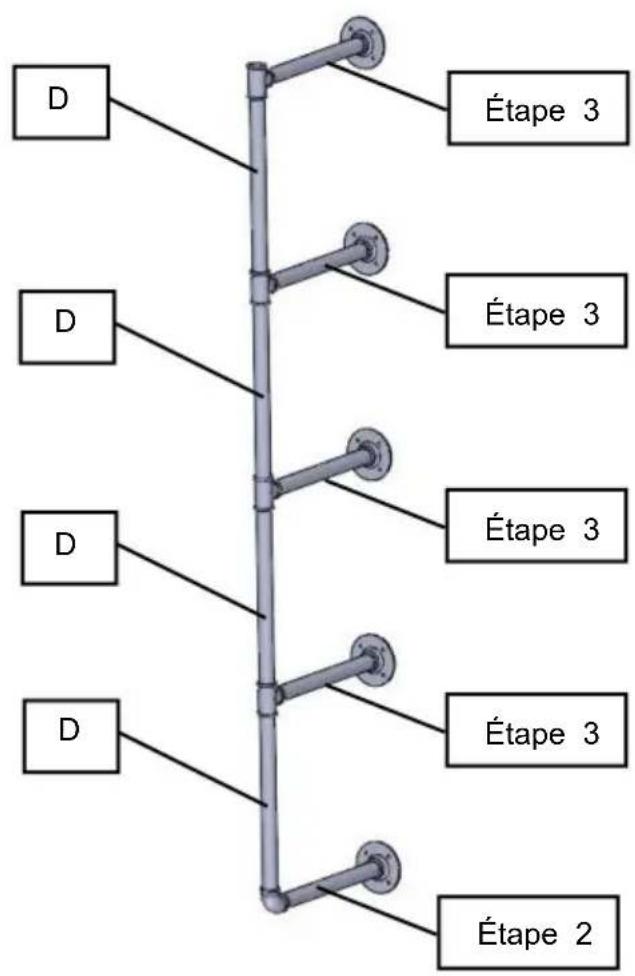

ÉTAPE 4. Connectez les composants des étapes 2 et 3 avec le tuyau D.

Pure vertical pipe structure diagram without any text, numbers, or symbols

D Étape 3 D Étape 3 D Étape 3 D Étape 3 Étape 2

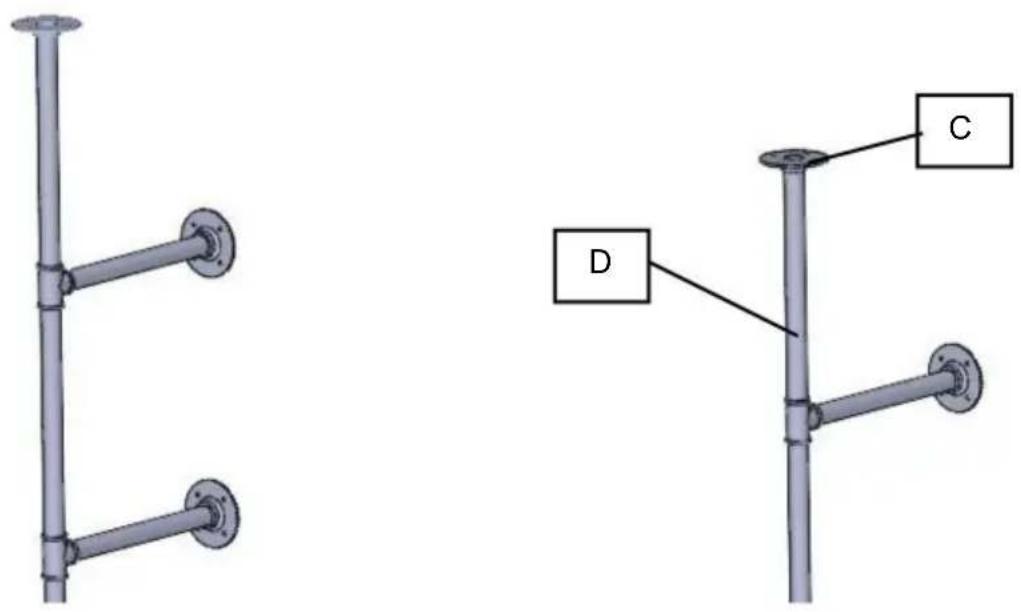

ÉTAPE 5. Connectez le tuyau D et la bride de montage C.

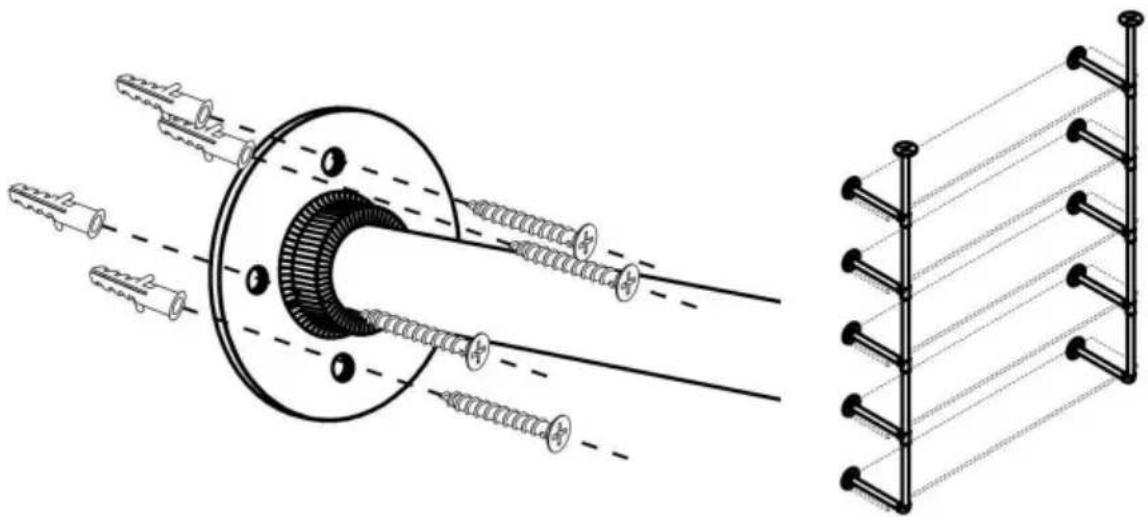

FIXEZ LES ÉTAGÈRES DE TUYAUX AU MUR

Remarque : Au moins un assistant est recommandé.

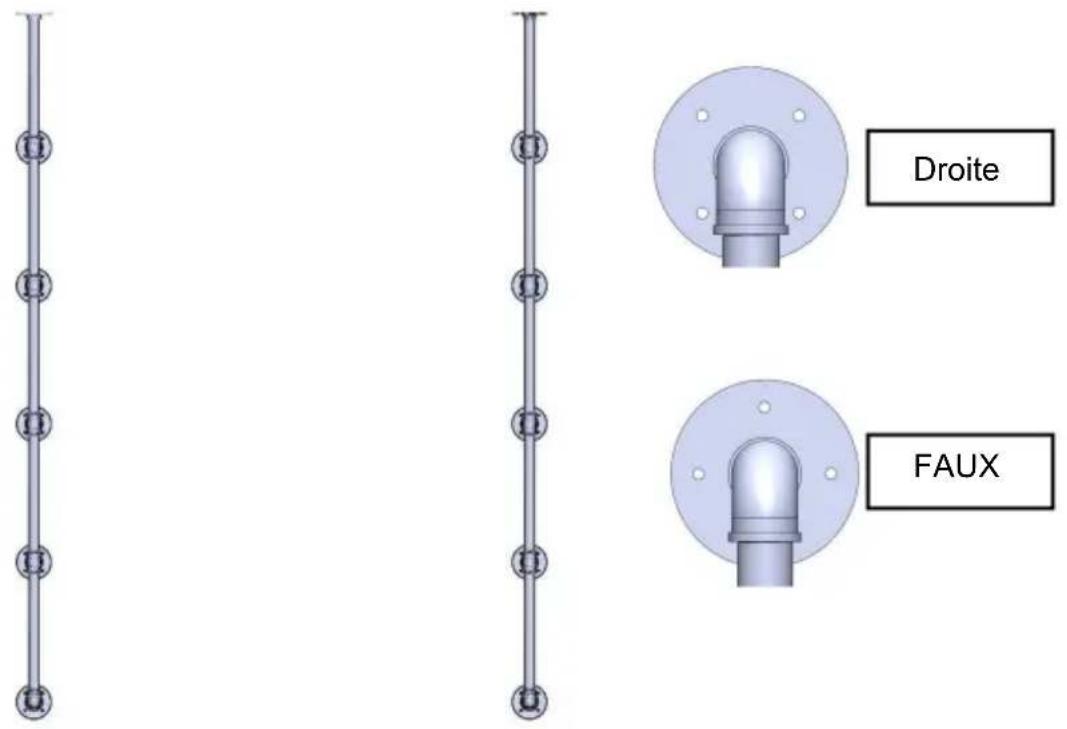

ÉTAPE 1 : localisez les étagères à tuyaux au mur et déterminez la hauteur à laquelle vous souhaitez les installer. Utilisez un niveau pour vous assurer que les planches sont de niveau, puis marquez les trous d'emplacement sur la bride de montage.

Remarque : Les points fixes de la bride doivent être répartis de part et d'autre du tube pour un meilleur fonctionnement du serrage de la vis.

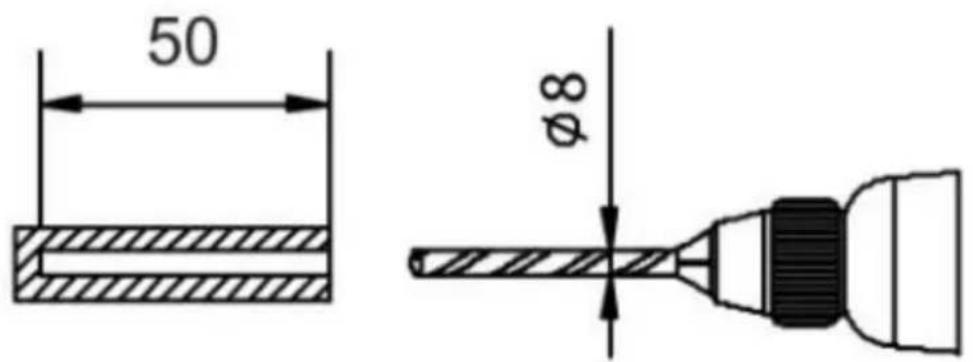

ÉTAPE 2 : Percez des trous dans le mur en béton avec une perceuse à percussion. La taille des trous est indiquée ci-dessous. (Si monté sur un mur en bois, percez des trous avec un foret commun.

50 Ø8

ÉTAPE 3 : Enfoncez le tube d'expansion en plastique dans chaque trou.

ÉTAPE 4 : Pour chaque trou de montage, fixez les étagères à tuyaux avec des vis taraudeuses.

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Lieu, Rancho Cucamonga, CA 91730

REPRÉSENTANT DU ROYAUME-UNI

YH CONSULTING LIMITÉE.

60329 Francfort-sur-le-Main.
