Produkttyp	Wandregal aus Rohren
Marke	Vevor
Modell	WPSR-XM017
Ungefähre Abmessungen (H x B x T)	1755 x 1730 x 305 mm
Materialien	Stahlrohre, Regalbretter aus Spanplatte
Maximale Traglast pro Regalboden	22,7 kg (50 lb)
Anzahl der Regalböden	4 (Schätzung)
Montageart	Wandmontage (Schrauben und Dübel im Lieferumfang enthalten)
Empfohlene Verwendung	Nur für den Innenbereich, auf festen Wänden (Ziegel, Beton, Holz ≥ 6 cm)
Paketinhalt	Rohre, T-Verbinder, Winkelverbinder, Montageflansche, Schrauben, Dübel, Bretter
Pflege und Reinigung	Mit feuchtem Tuch abwischen, scheuernde Mittel vermeiden
Sicherheitshinweise	Maximale Belastung nicht überschreiten, von Kindern fernhalten, auf ebener und beleuchteter Fläche montieren
Ersatzteile und Reparierbarkeit	Ersatzteile auf Anfrage beim Vevor-Support erhältlich
Garantie	Elektronische Garantie über www.vevor.com/support

Häufig gestellte Fragen - WPSR-XM017 Vevor

Wie hoch ist die maximale Belastbarkeit des Regals WPSR-XM017?

Die empfohlene Höchstlast pro Regalboden beträgt 50 lb (22,7 kg). Diese Grenze nicht überschreiten, um Verformung oder Bruch zu vermeiden.

Auf welchem Wandtyp kann dieser Schrank installiert werden?

Die Installation muss an einer festen Wand erfolgen: Vollziegel, Beton oder Holz mit mindestens 6 cm Dicke. Die Installation an Hohlwänden oder Gipskartonplatten wird nicht empfohlen.

Kann das Produkt im Freien verwendet werden?

Nein, dieses Produkt ist nur für die Verwendung in Innenräumen bestimmt. Feuchtigkeit oder Witterungseinflüsse können die Materialien beschädigen.

Ist spezielles Werkzeug für die Montage erforderlich?

Ein Schraubendreher und eine Bohrmaschine mit Steinbohrer (für harte Wände) sind erforderlich. Schrauben und Dübel sind im Lieferumfang enthalten.

Wie viele Personen werden für die Installation empfohlen?

Es wird empfohlen, mindestens zwei Personen zu sein, um die Aufstellung zu erleichtern und eine korrekte Montage zu gewährleisten.

Wie reinige ich die Regalböden?

Mit einem feuchten Tuch abwischen und sofort trocknen. Vermeiden Sie scheuernde oder lösungsmittelhaltige Reiniger.

Können Kinder dieses Möbelstück benutzen?

Nein, es ist kein Spielzeug. Halten Sie Kinder fern während der Montage und Nutzung. Lassen Sie sie nicht auf die Regale klettern.

Was tun, wenn ich ein Teil verliere?

Kontaktieren Sie den Vevor-Support unter www.vevor.com/support. Ersatzteile können separat bestellt werden.

Kann ich das Regal an einer Holzwand befestigen?

Ja, sofern die Holzwand eine Dicke von mindestens 6 cm hat. Verwenden Sie geeignete Schrauben (nicht im Lieferumfang enthalten).

Wie lautet die Garantie für dieses Produkt?

Vevor bietet eine elektronische Garantie. Registrieren Sie Ihr Produkt auf www.vevor.com/support, um die Garantie zu aktivieren.

BEDIENUNGSANLEITUNG WPSR-XM017 Vevor

SÉCURITÉ ET PRÉCAUTIONS

AVERTISSEMENT:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

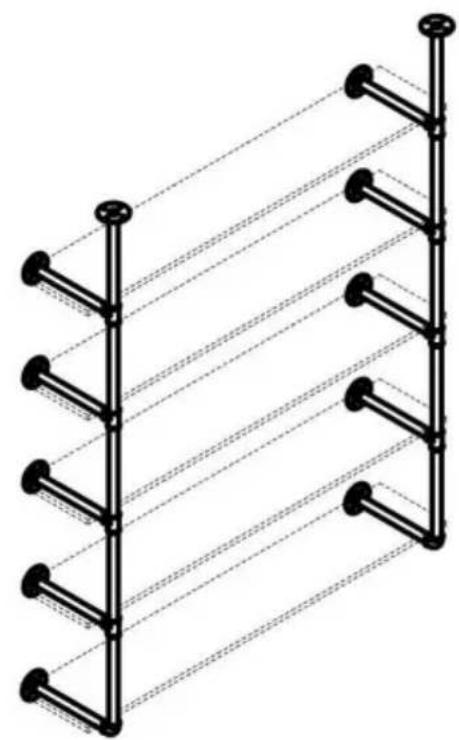

ROHRREGALE

MODELL: WPSR-XM016/WPSR-XM017

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten.

„Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei der Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

ROHRREGALE

MODELL: WPSR-XM016/WPSR-XM017

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer

Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

WICHTIGE SICHERHEITSMASSNAHMEN

WARNUNG: Lesen Sie das gesamte Handbuch sorgfältig durch, bevor Sie

Betrieb oder Wartung dieses Produkts. Bei Nichtbeachtung dieser Warnungen und

Anweisungen können zu Verletzungen oder Sachschäden führen. • Vermeiden Sie die Verwendung des Produkts durch Kinder. Dieses Produkt ist kein Spielzeug.

Erlauben Sie Kindern zu spielen.

VORSICHTSMASSNAHMEN BEI DER EINRICHTUNG

1. Nur gemäß dieser Anleitung zusammenbauen. Unsachgemäßer Zusammenbau kann Gefahren schaffen.
2. Halten Sie den Versammlungsbereich sauber und gut beleuchtet.
3. Die Funktionen gelten nur für ordnungsgemäß und vollständig montierte Produkte.
4. Halten Sie während der Montage unbeteiligte Zuschauer vom Bereich fern.
5. Nicht montieren, wenn Sie müde sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen.
6. Von scharfen Spitzen, Klingen und anderen Gegenständen fernhalten.
7. Weitere Informationen zu den im Folgenden aufgeführten Teilen finden Sie
   Seiten finden Sie im Montagediagramm dieses Handbuchs. Auspacken und
   Trennen Sie alle Teile in einem sauberen Arbeitsbereich. Bitte bewahren Sie kleine Ersatzteile außerhalb der Reichweite von Kindern.

ANLEITUNG AUFBEWAHREN

SICHERHEIT UND VORSICHTSMASSNAHMEN

WARNUNG:

• Legen Sie nicht zu schweres Gewicht auf die Rohrregale, es könnte sich verbiegen oder sogar brechen das Brett, empfehlen wir, das Gewicht von nicht mehr als 50lbs
• Die Rohrregale werden nur an Massivwänden, wie beispielsweise massiven Ziegelwänden, montiert und Betonwänden. Wenn die Rohrregale auf Holzwänden montiert werden, Dicke der Holzwand mindestens 6cm betragen.

ACHTUNG:

- Achten Sie beim Installieren der Rohrregale darauf, dass die Platte waagerecht bleibt, damit Sie die Gegenstände leichter platzieren können. • Dieses Produkt ist nur für die Installation im Innenbereich vorgesehen.

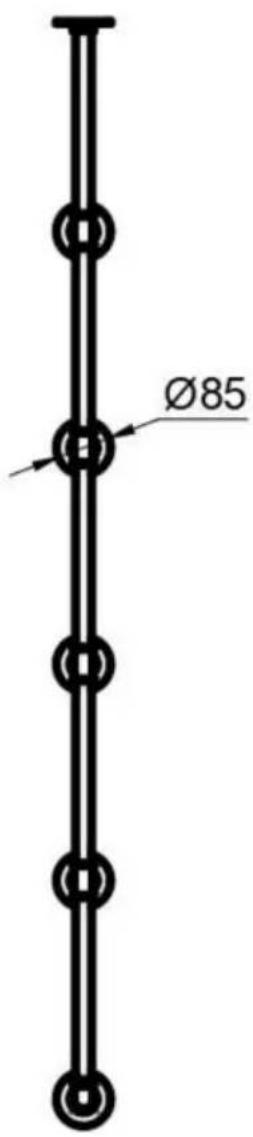

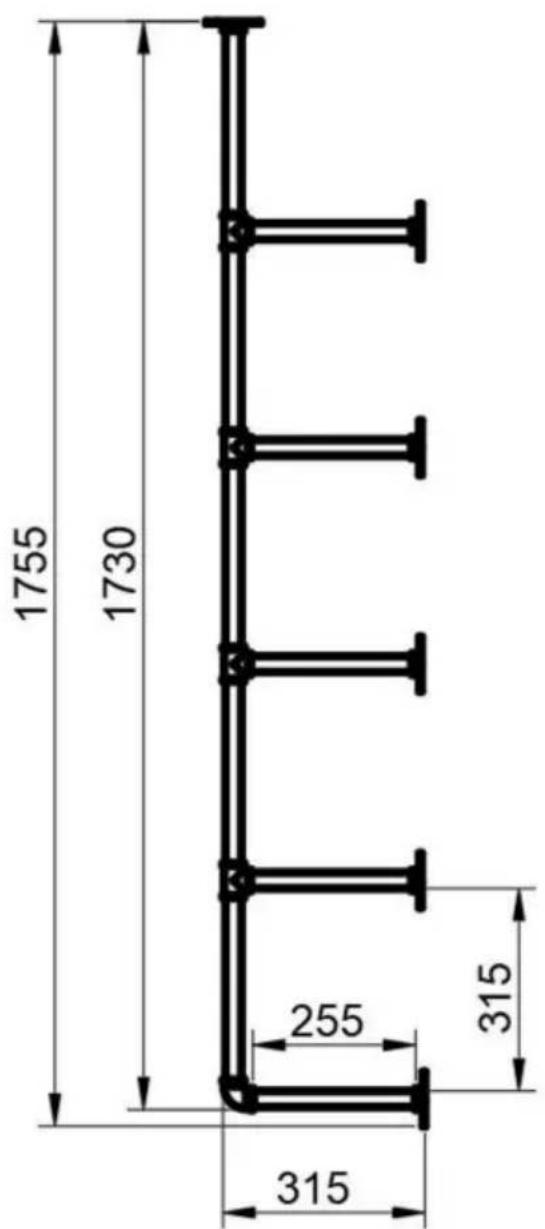

SPEZIFIKATION

MODELL: WPSR-XM016

1755 1730 255 315 315

Ø85

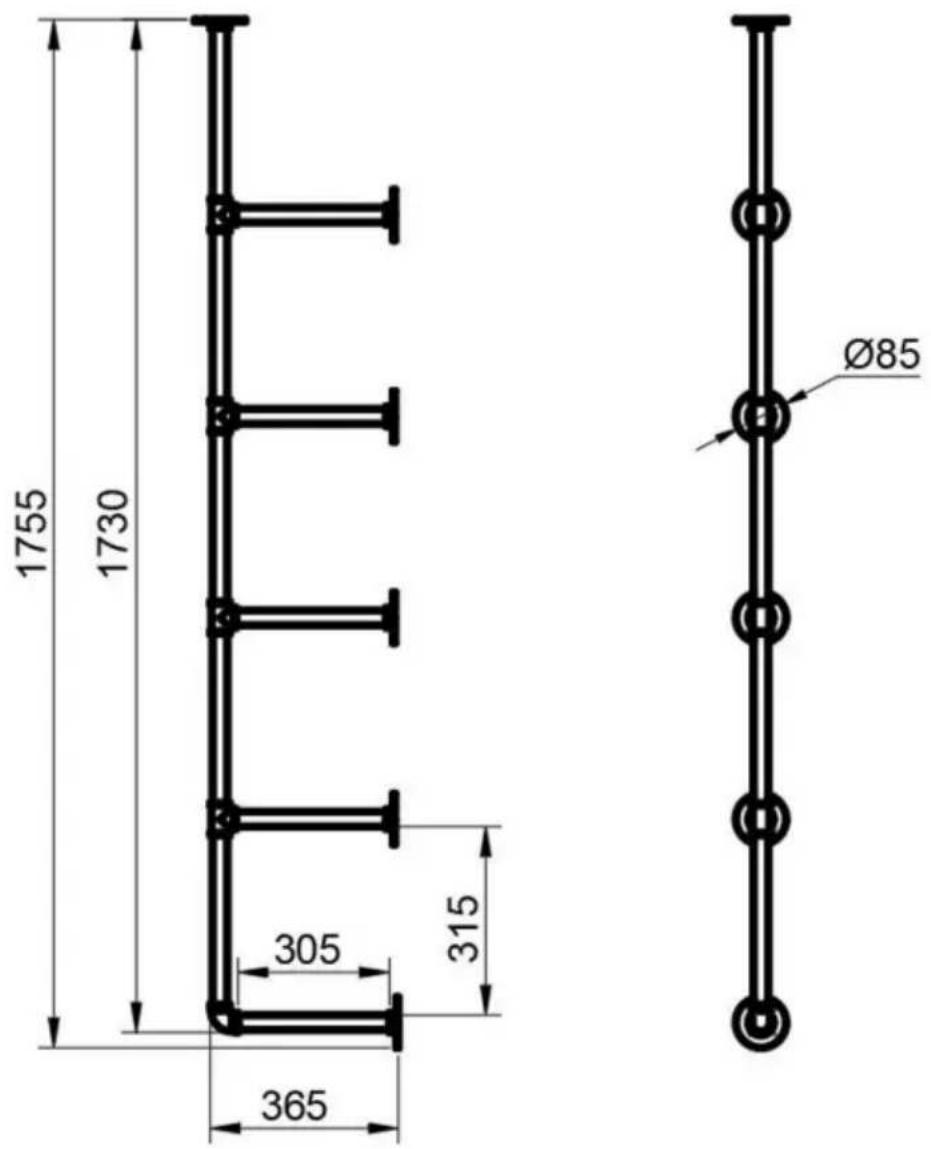

MODELL: WPSR-XM017

1755 1730 305 365 315 Ø85

Hinweis: Die Zahleneinheit in der Abbildung ist mm.

Stückliste

Markieren	Name	Bild Menge		Spezifikationen
				WPSR-X WPM016	SR-XM017
Ein T-Stück			8	/
B Winkelverbinder			2	/
C Montageflansch			12	/
D		Rohr		10 L=310 mm L=310 mm
UND		Rohr		10 L=276mm L=326mm

Markieren	Name	Spezifikationen	Bild	Menge
R	Schrauben	M5 x 40 mm		48
S	Plastische Expansion Rohr	D=8mm		48

Rohrregale montieren

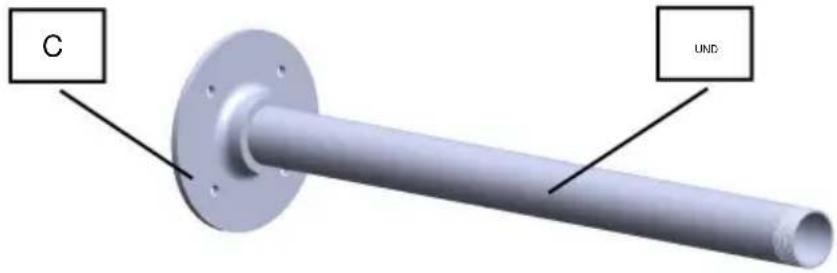

SCHRITT 1. Den Montageflansch C mit dem Rohr F verschrauben. 10 Gruppen in gesamt.

C UND

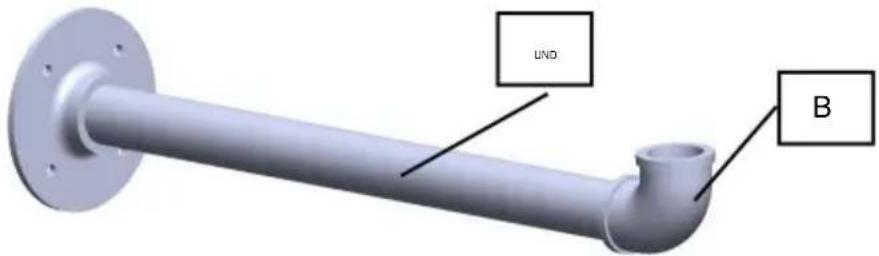

SCHRITT 2. Den Winkelverbinder B in das vorherige Bauteil einschrauben. 2 Gruppen insgesamt.

UND B

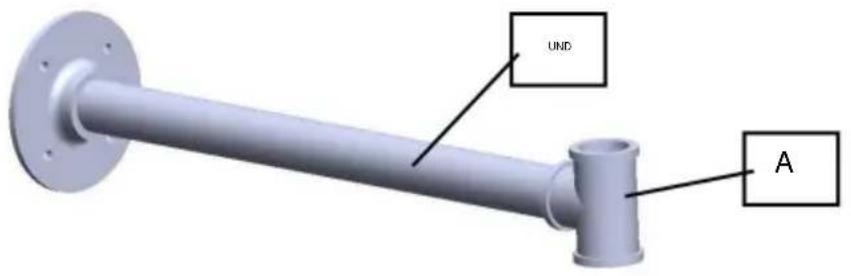

SCHRITT 3. Den Winkelstecker A in die vorherige Komponente des Schritt 1. Insgesamt 8 Gruppen.

UND A

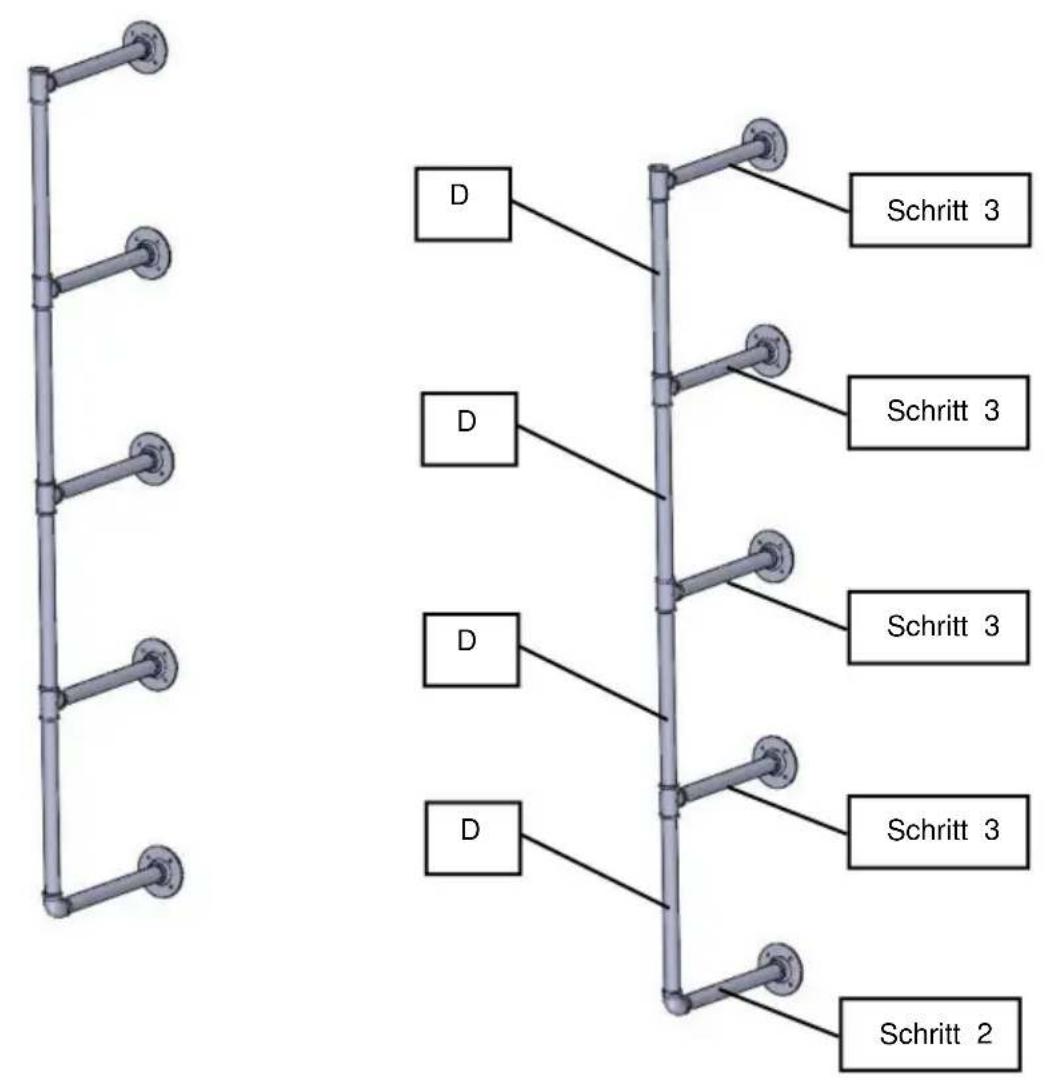

SCHRITT 4. Verbinden Sie die Komponenten aus Schritt 2 und Schritt 3 mit Rohr D.

D Schritt 3 D Schritt 3 D Schritt 3 D Schritt 3 Schritt 2

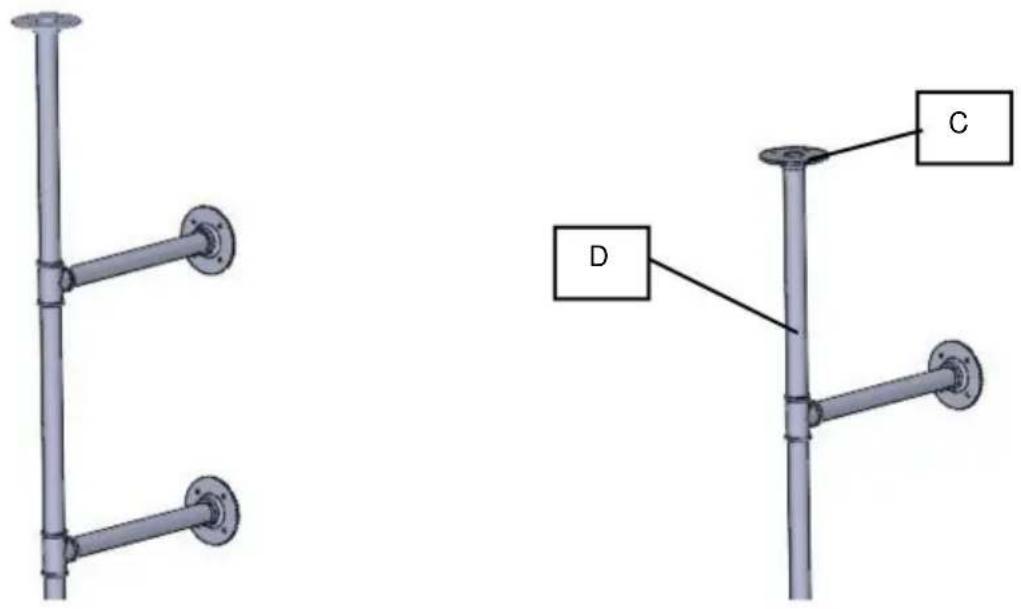

SCHRITT 5. Verbinden Sie Rohr D und Montageflansch C.

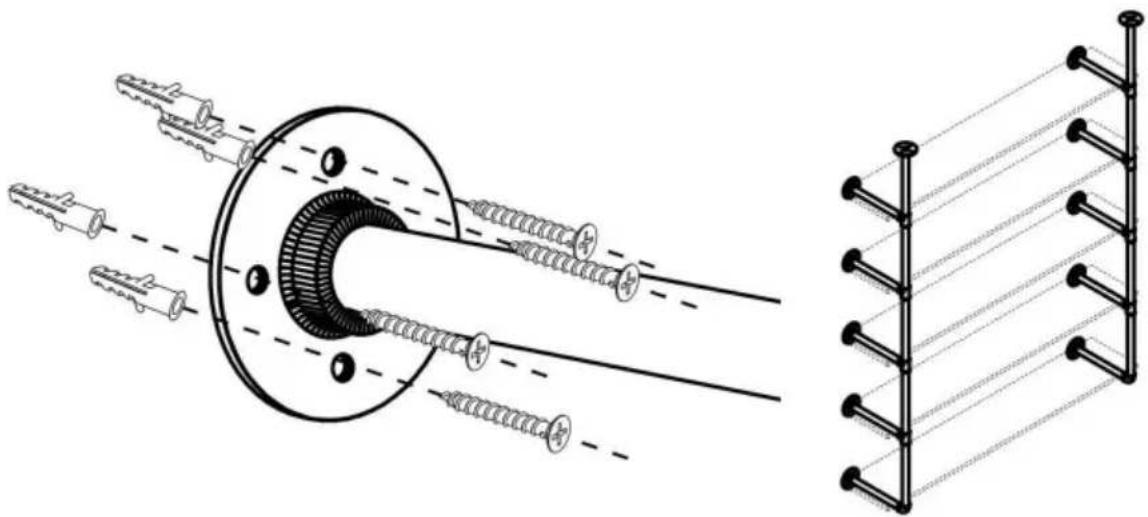

Rohrregale an der Wand befestigen

Hinweis: Es wird mindestens ein Assistent empfohlen.

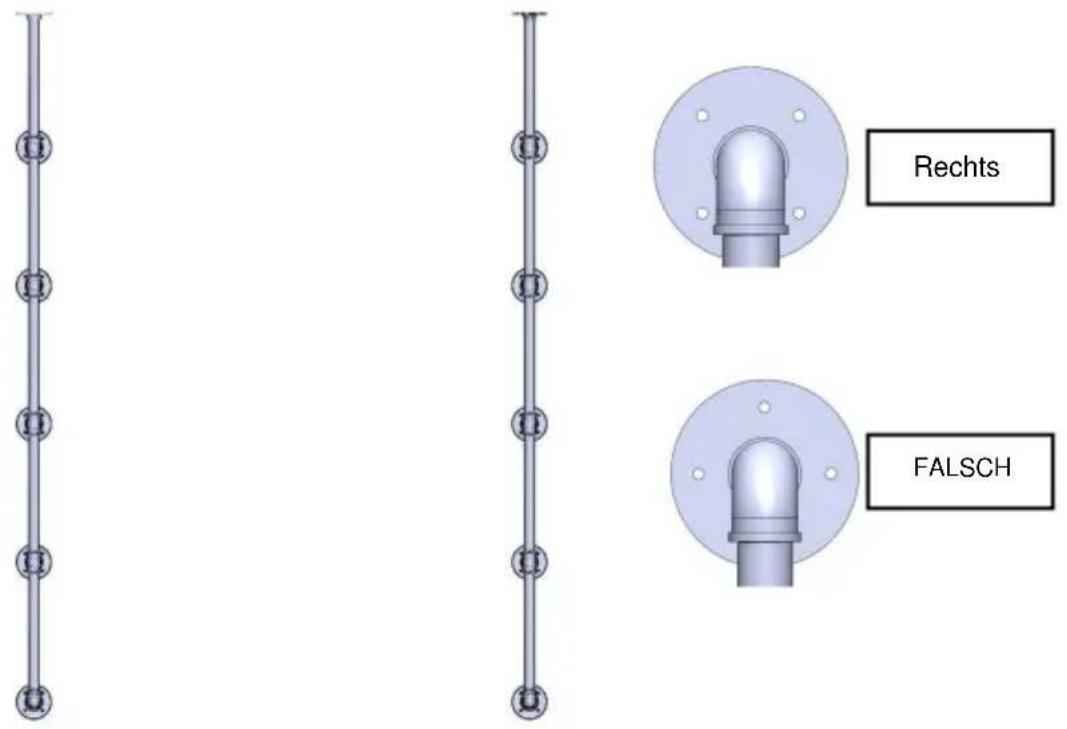

SCHRITT 1: Befestigen Sie die Rohrregale an der Wand und bestimmen Sie die Höhe, in der Sie sie anbringen möchten. Verwenden Sie eine Wasserwaage, um sicherzustellen, dass die Bretter waagerecht sind, und markieren Sie dann die Positionslöcher auf dem Montageflansch.

Rechts FALSCH

Hinweis: Die Fixpunkte des Flansches sollten auf beiden Seiten des Rohres verteilt sein, um das Anziehen der Schraube zu erleichtern.

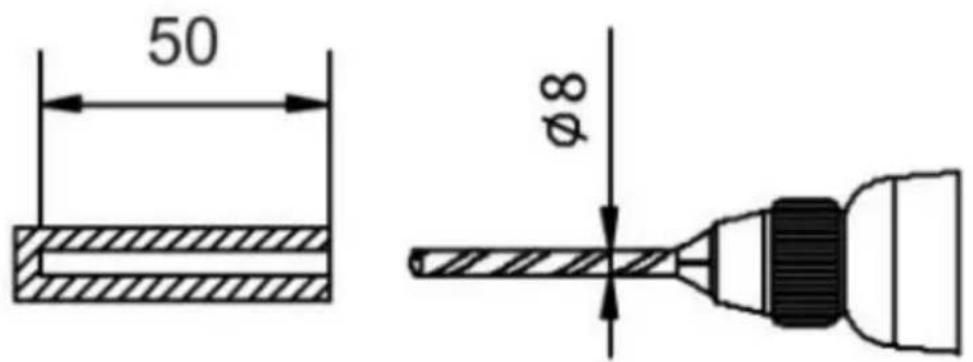

SCHRITT 2: Bohren Sie mit einem Schlagbohrer Löcher in die Betonwand. Die Größe der Löcher ist unten angegeben. (Wenn Sie das Gerät an einer Holzwand montieren, bohren Sie die Löcher mit einem normalen Bohrer.)

50 Ø8

SCHRITT 3: Stecken Sie ein Kunststoff-Expansionsrohr in jedes Loch.

SCHRITT 4: Befestigen Sie an jedem Montageloch die Rohrregale mit Blechschrauben.

Vertreter der EG

E-CrossStu GmbH

Mainzer Landstr.69,

60329 Frankfurt am Main.
