Typ produktu	Ścienna półka rurowa
Marka	Vevor
Model	WPSR-XM017
Wymiary przybliżone (wys. x szer. x gł.)	1755 x 1730 x 305 mm
Materiały	Rury stalowe, półki z płyty wiórowej
Maksymalne obciążenie na półkę	22,7 kg (50 lb)
Liczba półek	4 (szacunkowo)
Rodzaj montażu	Ścienny (wkręty i kołki rozporowe w zestawie)
Zalecane zastosowanie	Tylko do użytku wewnętrznego, na ścianie litej (cegła, beton, drewno ≥ 6 cm)
Zawartość opakowania	Rury, łączniki T, kolanka, kołnierze montażowe, wkręty, kołki, półki
Konserwacja i czyszczenie	Przetrzeć wilgotną szmatką, unikać środków ściernych
Środki ostrożności	Nie przekraczać maksymalnego obciążenia, trzymać z dala od dzieci, montować na płaskiej i oświetlonej powierzchni
Części zamienne i możliwość naprawy	Części dostępne na żądanie w dziale wsparcia Vevor
Gwarancja	Gwarancja elektroniczna za pośrednictwem www.vevor.com/support

Często zadawane pytania - WPSR-XM017 Vevor

Jaka jest maksymalna waga, jaką może utrzymać półka WPSR-XM017?

Maksymalne zalecane obciążenie na półkę wynosi 50 lb (22,7 kg). Nie przekraczać tego limitu, aby uniknąć odkształceń lub pęknięć.

Na jakim typie ściany można zamontować tę szafkę?

Montaż należy przeprowadzić na litej ścianie: cegła pełna, beton lub drewno o grubości co najmniej 6 cm. Montaż na ścianie pustej lub z płyt gipsowo-kartonowych jest odradzany.

Czy produkt może być używany na zewnątrz?

Nie, ten produkt jest przeznaczony wyłącznie do użytku wewnętrznego. Narażenie na wilgoć lub niekorzystne warunki atmosferyczne może uszkodzić materiały.

Czy do montażu potrzebne są specjalne narzędzia?

Wymagane są śrubokręt i wiertarka z wiertłem do betonu (do twardych ścian). Wkręty i kołki rozporowe są w zestawie.

Ile osób zaleca się do montażu?

Zaleca się, aby montaż wykonywały co najmniej dwie osoby, aby ułatwić ustawienie i zapewnić prawidłowy montaż.

Jak czyścić półki?

Przetrzeć wilgotną szmatką i natychmiast wysuszyć. Unikać środków czyszczących o właściwościach ściernych lub na bazie rozpuszczalników.

Czy dzieci mogą korzystać z tego mebla?

Nie, to nie jest zabawka. Trzymaj dzieci z dala podczas montażu i użytkowania. Nie pozwalaj im wspinać się na półki.

Co zrobić, jeśli zgubię element?

Skontaktuj się z działem wsparcia technicznego Vevor za pośrednictwem www.vevor.com/support. Części zamienne można zamówić osobno.

Czy mogę zamontować półkę na drewnianej ścianie?

Tak, pod warunkiem, że drewniana ściana ma grubość co najmniej 6 cm. Użyj odpowiednich wkrętów (nie są dołączone).

Jaka jest gwarancja na ten produkt?

Vevor oferuje gwarancję elektroniczną. Zarejestruj swój produkt na www.vevor.com/support, aby aktywować gwarancję.

INSTRUKCJA OBSŁUGI WPSR-XM017 Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

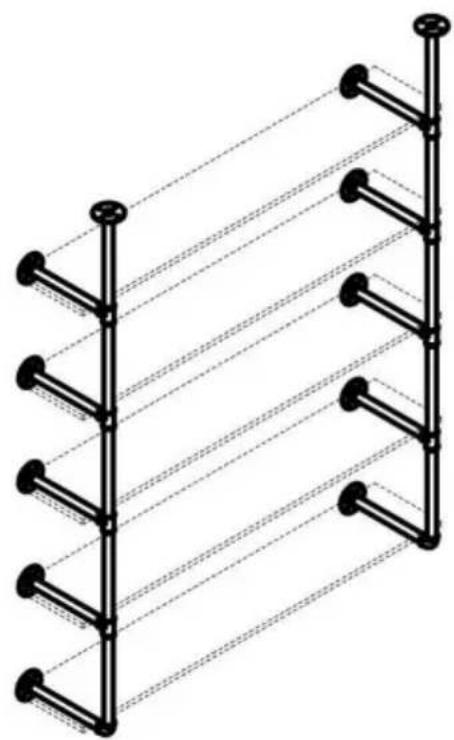

PÓŁKI NA RURKI

MODEL: WPSR-XM016/WPSR-XM017

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie. „Zaoszczędź połowę”, „połowa ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie szacunkową oszczędność, jaką możesz zyskać kupując u nas określone narzędzia w porównaniu z głównymi najlepszymi markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy, abyś podczas składania zamówienia u nas dokładnie sprawdził, czy faktycznie oszczędzasz połowę w porównaniu z czołowymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

PÓŁKI NA RURKI

MODEL: WPSR-XM016/WPSR-XM017

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Prosimy o kontakt: Wsparcie

techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.

WAŻNI OCHRONIARZE

OSTRZEŻENIE: Przeczytaj i zrozum wcześniej całą niniejszą instrukcję

obsługi lub serwisowania tego produktu. Niezastosowanie się do tych ostrzeżeń i instrukcji może spowodować obrażenia ciała lub uszkodzenie cennego mienia. • Należy unikać używania produktu przez dzieci. A ten produkt nie jest zabawką. Nie rób pozwolić dzieciom bawić się.

ŚRODKI OSTROŻNOŚCI PRZY USTAWIENIU

1. Montaż wyłącznie według niniejszej instrukcji. Nieprawidłowy montaż może stwarzać zagrożenia.
2. Utrzymuj miejsce montażu w czystości i dobrze oświetlone.
3. Możliwości dotyczą wyłącznie prawidłowo i całkowicie zmontowanego produktu.
4. Podczas montażu trzymaj osoby postronne z dala od obszaru.

5. Nie montuj się będąc zmeczonym, pod wpływem alkoholu, narkotyków lub leków.

6. Trzymaj z dala od ostrych punktów, ostrzy i innych przedmiotów.

7. Dodatkowe informacje dotyczące części wymienionych poniżej

stron, zapoznaj się ze schematem montażu w tej instrukcji. Rozpakuj i

oddziel wszystkie części w czystym miejscu pracy. Proszę trzymać małe części zamienne z daleka zasięgu dzieci.

ZACHOWAJ TE INSTRUKCJE

BEZPIECZEŃSTWO I ŚRODKI OSTROŻNOŚCI

OSTRZEŻENIE:

• Nie umieszczaj zbyt dużego ciężaru na półkach z rurami, gdyż mogą się one wygiąć lub nawet wygiąć złamać deskę, zalecamy umieszczenie ciężaru nie większego niż 50 funtów
• Półki rurowe montuje się wyłącznie na ścianach pełnych, np. ścianach z cegły pełnej i betonowe ściany. Jeśli półki rurowe są instalowane na ścianach drewnianych, grubość drewnianej ściany powinna wynosić co najmniej 6 cm.

UWAGA: •

Podczas instalowania półek rurowych należy zwrócić uwagę, aby utrzymać deskę w pozycji poziomej, aby zapewnić lepsze umieszczanie przedmiotów. • Ten produkt jest przeznaczony wyłącznie do montażu w pomieszczeniach zamkniętych.

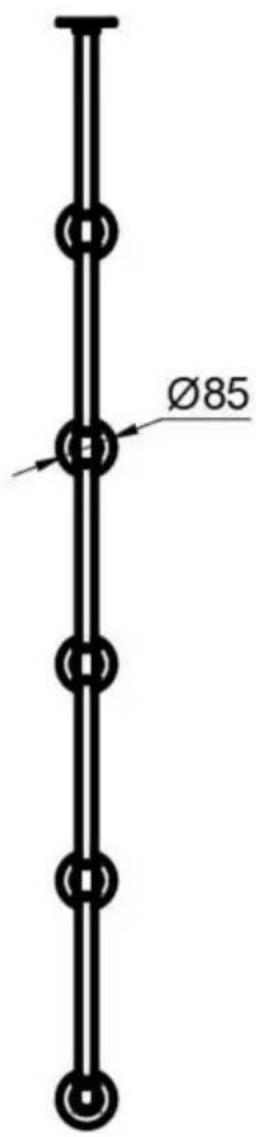

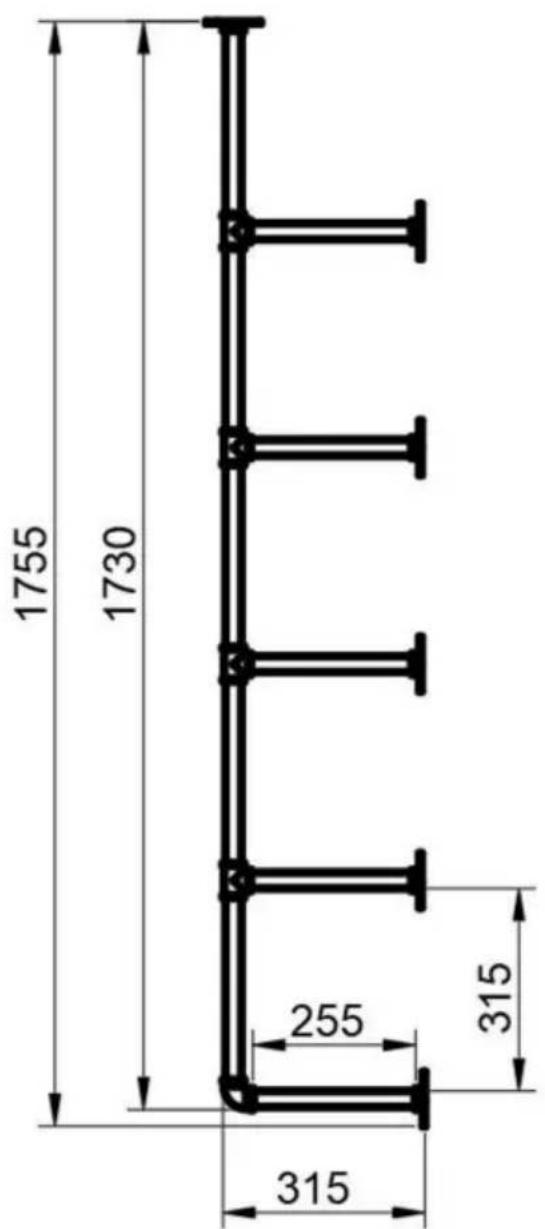

SPECYFIKACJA

MODEL: WPSR-XM016

1755 1730 255 315 315

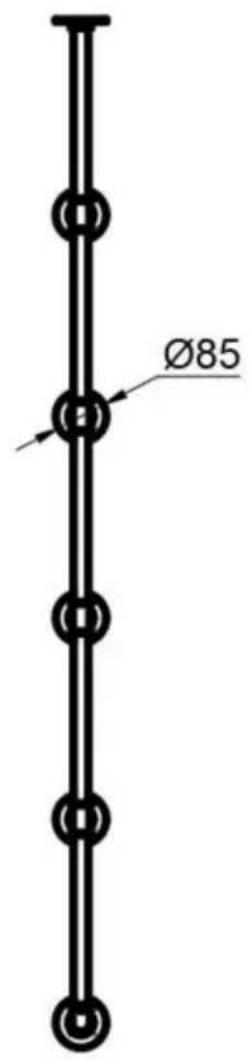

Ø85

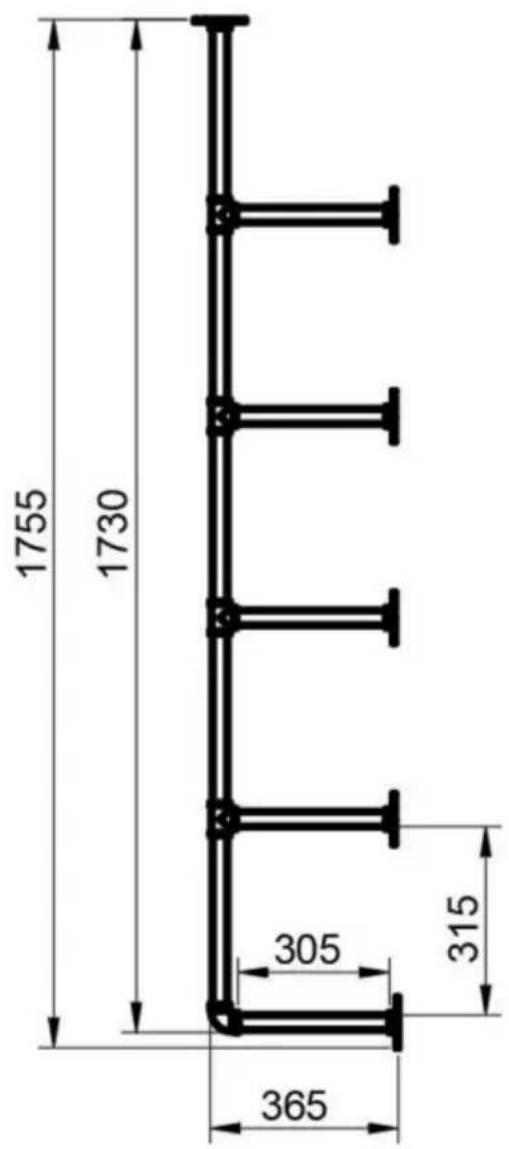

MODEL: WPSR-XM017

1755 1730 305 365 315

Ø85

Uwaga: Jednostką liczbową na rysunku jest mm.

Lista części

Ocena	Nazwa	ILOŚĆ zdjęć		Dane techniczne
				WPSR-X WPSR-XM M016	017
Złącze	trójnikowe		8	/
Złącze	kolankowe B		2	/
C Kołnierz montażowy			12	/
D		Rura		10 Dt.=310mm Dt.=310mm
I		Rura		10 dt.=276mm dt.=326mm

Zainstaluj akcesoria

Ocena	Nazwa	Dane techniczne	Zdjęcie	ILOŚĆ
R	Śruba	M5*40mm		48
S	Ekspansja plastyczna rura	D=8mm		48

MONTAŻ PÓŁEK NA RURKI

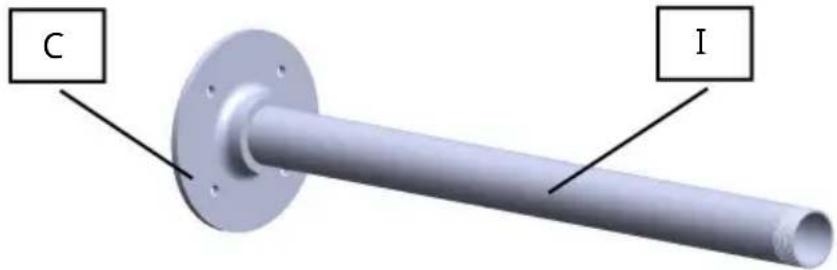

KROK 1. Przykręcić kołnierz montażowy C wraz z rurą F. 10 grupami całkowity.

C I

KROK 2. Dokręć złącze kolankowe B do poprzedniego elementu. 2 grupy łącznie.

I B

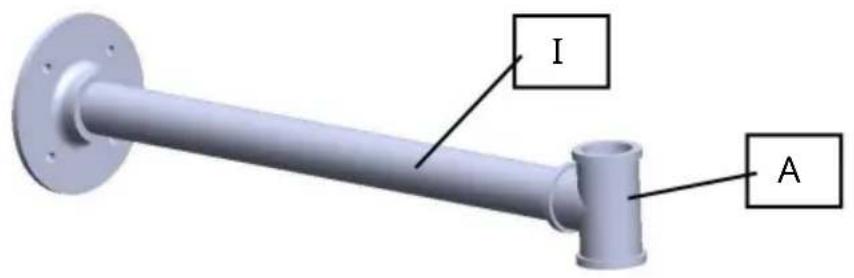

KROK 3. Dokręć złącze kolankowe A do poprzedniego elementu Krok 1. Łącznie 8 grup.

I A

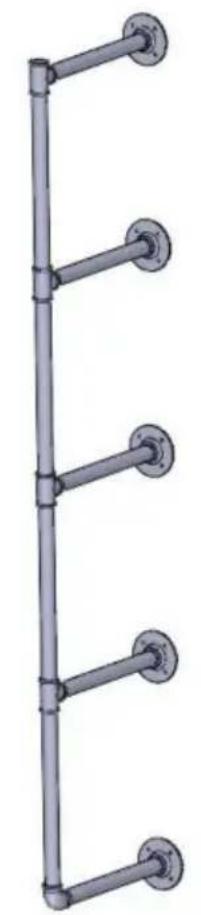

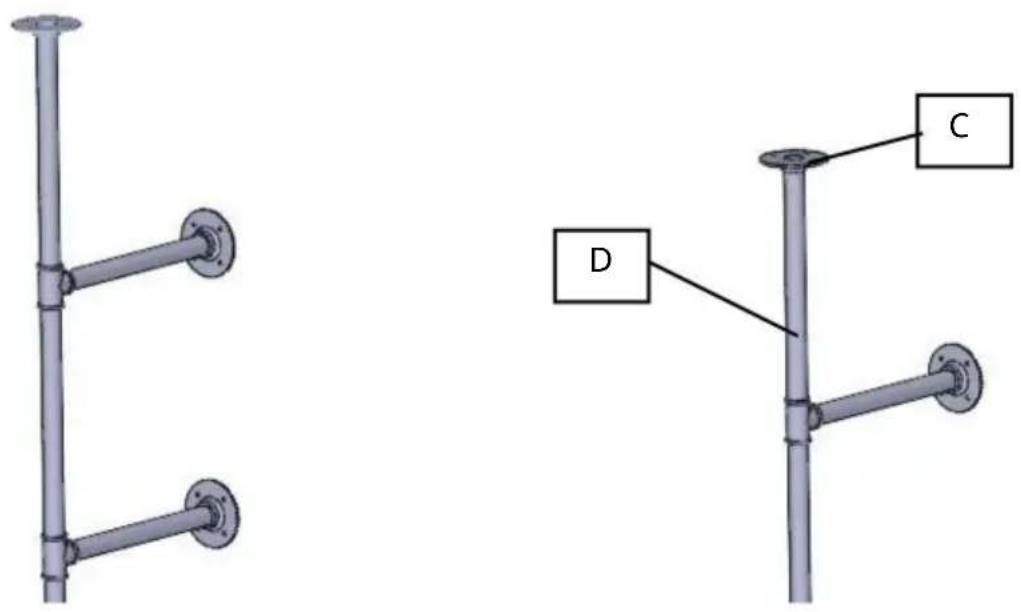

KROK 4. Połącz elementy Kroku 2 i Kroku 3 z rurą D.

KROK 5. Połączyć rurę D z kołnierzem montażowym C.

Uwaga: zaleca się obecność co najmniej jednego asystenta.

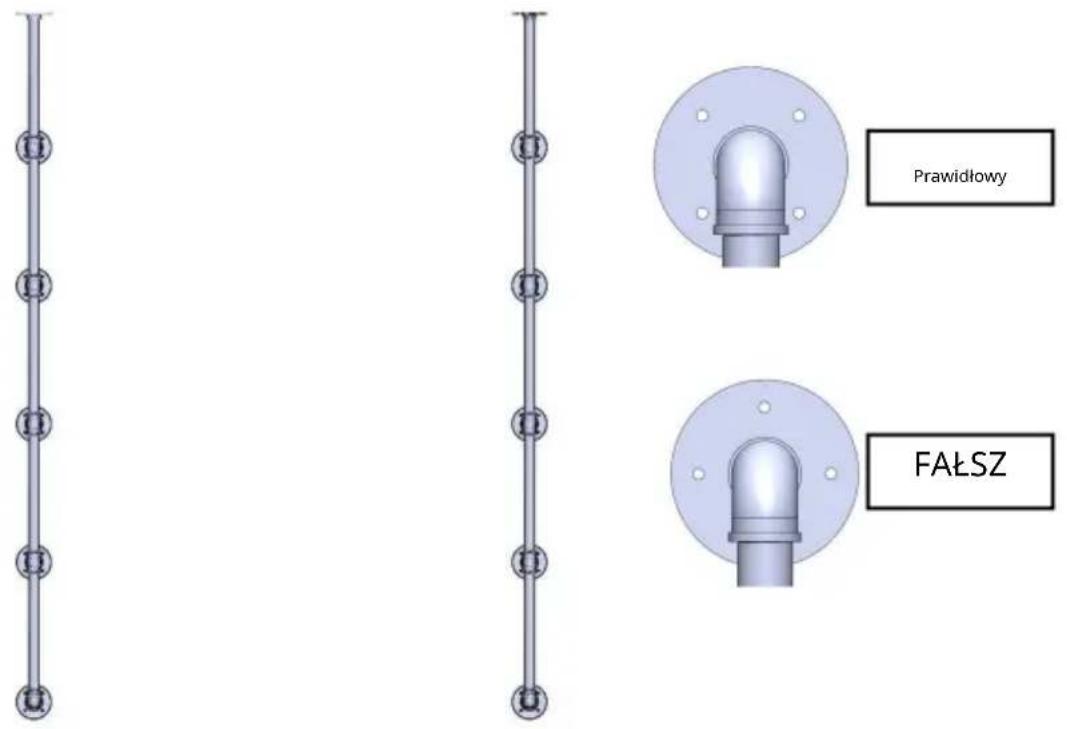

KROK 1: Przyłóż półki rurowe do ściany i określ wysokość, na której chcesz je zainstalować. Użyj poziomicy, aby upewnić się, że deski są wypoziomowane, a następnie zaznacz otwory lokalizacyjne na kołnierzu montażowym.

Prawidłowy FAŁSZ

Uwaga: Stale punkty kołnierza powinny być rozmieszczone po obu stronach rury, aby zapewnić lepsze działanie podczas dokręcania śruby.

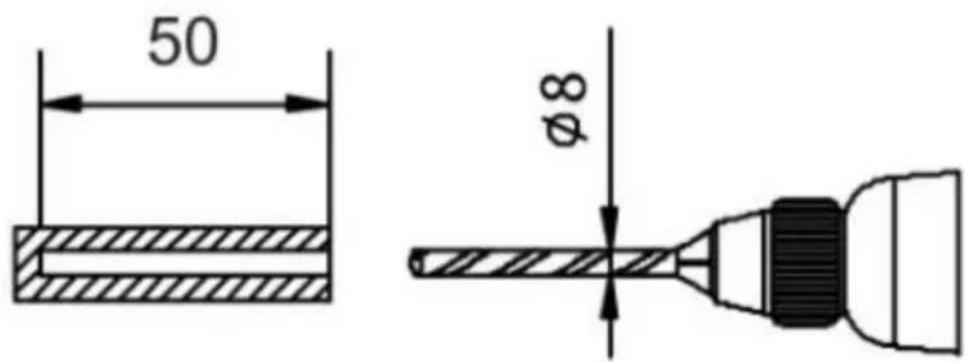

KROK 2: Wywierć otwory w betonowej ścianie za pomocą wiertła udarowego. Rozmiar otworów pokazano poniżej. (W przypadku montażu na drewnianej ścianie wywierć otwory zwykłym wiertłem.)

50 Ø8

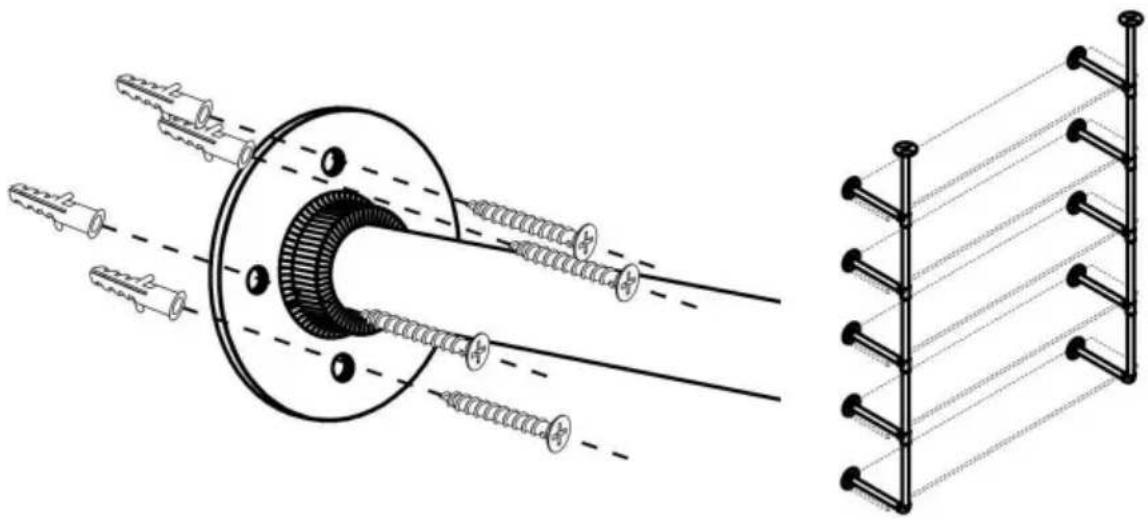

KROK 3: Włóż plastikową rurkę rozprężną do każdego otworu.

KROK 4: Dla każdego otworu montażowego zabezpiecz półki rurowe za pomocą wkrętów samogwintujących.
