WPSR-XM017 - Armadio Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Scaffale a tubi da parete
Marca	Vevor
Modello	WPSR-XM017
Dimensioni approssimative (A x L x P)	1755 x 1730 x 305 mm
Materiali	Tubi in acciaio, pannelli in truciolare
Capacità di carico massima per ripiano	22,7 kg (50 lb)
Numero di ripiani	4 (stima)
Tipo di montaggio	A parete (viti e tasselli ad espansione inclusi)
Utilizzo consigliato	Solo per interni, su parete solida (mattoni, cemento, legno ≥ 6 cm)
Contenuto della confezione	Tubi, raccordi a T, raccordi angolari, flangie di montaggio, viti, tasselli, pannelli
Manutenzione e pulizia	Pulire con un panno umido, evitare prodotti abrasivi
Precauzioni di sicurezza	Non superare il carico massimo, tenere lontano dai bambini, assemblare su superficie piana e illuminata
Ricambi e riparabilità	Ricambi disponibili su richiesta contattando il supporto Vevor
Garanzia	Garanzia elettronica tramite www.vevor.com/support

Domande frequenti - WPSR-XM017 Vevor

Qual è il peso massimo supportato dallo scaffale WPSR-XM017?

Il peso massimo raccomandato per ripiano è di 50 lb (22,7 kg). Non superare questo limite per evitare deformazioni o rotture.

Su quale tipo di parete si può installare questo scaffale?

L'installazione deve essere effettuata su una parete solida: mattoni pieni, cemento o legno di almeno 6 cm di spessore. Si sconsiglia l'installazione su pareti vuote o cartongesso.

Il prodotto può essere utilizzato all'esterno?

No, questo prodotto è destinato esclusivamente all'uso in interni. L'esposizione all'umidità o alle intemperie può danneggiare i materiali.

È necessaria un'attrezzatura specifica per il montaggio?

Sono necessari un cacciavite e un trapano con punta da cemento (per pareti dure). Viti e tasselli ad espansione sono inclusi.

Quante persone sono consigliate per l'installazione?

Si consiglia di essere in almeno due persone per facilitare il posizionamento e garantire un montaggio corretto.

Come pulire gli scaffali?

Pulire con un panno umido e asciugare immediatamente. Evitare detergenti abrasivi o a base di solventi.

I bambini possono usare questo mobile?

No, non è un giocattolo. Tenere i bambini lontani durante il montaggio e l'uso. Non lasciarli arrampicare sugli scaffali.

Cosa fare se si perde un pezzo?

Contattare l'assistenza tecnica Vevor tramite www.vevor.com/support. I ricambi possono essere ordinati separatamente.

Posso fissare lo scaffale su una parete in legno?

Sì, a condizione che la parete in legno abbia uno spessore di almeno 6 cm. Utilizzare viti appropriate (non incluse).

Qual è la garanzia di questo prodotto?

Vevor offre una garanzia elettronica. Registrare il prodotto su www.vevor.com/support per attivare la garanzia.

MANUALE UTENTE WPSR-XM017 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

SCAFFALI PER TUBI

MODELLO:WPSR-XM016/WPSR-XM017

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

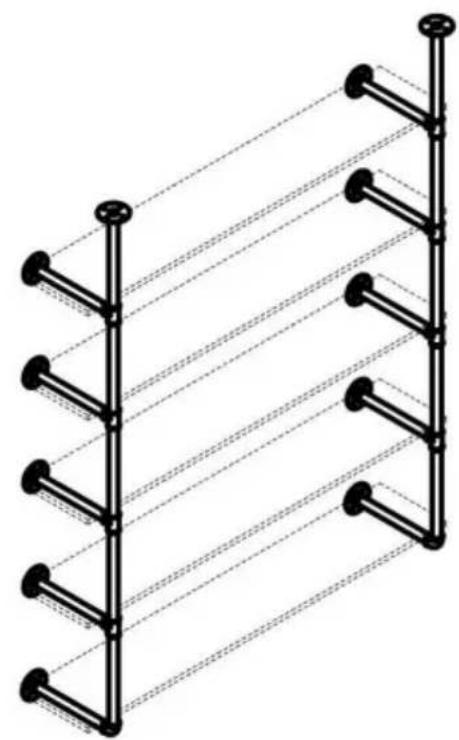

SCAFFALI PER TUBI

MODELLO: WPSR-XM016/WPSR-XM017

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

TUTELA IMPORTANTE

ATTENZIONE: leggere e comprendere l'intero manuale prima

funzionamento o manutenzione di questo prodotto. La mancata osservanza di queste avvertenze e istruzioni possono causare lesioni personali o danni a beni di valore. • Evitare che i bambini utilizzino il prodotto. E questo prodotto non è un giocattolo. Non permettere ai bambini di giocare.

PRECAUZIONI PER L'INSTALLAZIONE

1. Montare solo seguendo queste istruzioni. Un assemblaggio improprio può creare pericoli.
2. Mantenere l'area di assemblaggio pulita e ben illuminata.
3. Le funzionalità si applicano solo al prodotto correttamente e completamente assemblato.
4. Tenere gli astanti lontani dall'area durante l'assemblaggio.

5. Non montare in caso di stanchezza o sotto l'effetto di alcol, droghe o farmaci.

6. Tenere lontano da punti taglienti, lame e altri oggetti.

7. Per ulteriori informazioni riguardanti le parti elencate di seguito pagine, fare riferimento allo schema di assemblaggio di questo manuale. Scartare e separare tutte le parti in un'area di lavoro pulita. Si prega di tenere fuori i piccoli pezzi di ricambio della portata dei bambini.

CONSERVA QUESTE ISTRUZIONI

SICUREZZA E PRECAUZIONI

AVVERTIMENTO:

• Non posizionare un peso eccessivo sui ripiani dei tubi, potrebbe piegarsi o addirittura deformarsi rompere la tavola, si consiglia di posizionare un peso non superiore a 50 libbre
• I ripiani per tubi sono installati solo su pareti solide, ad esempio pareti in mattoni pieni e muri di cemento. Se gli scaffali per tubi sono installati su pareti in legno, il lo spessore della parete in legno deve essere di almeno 6 cm.

ATTENZIONE:

- Quando si installano i ripiani per tubi, prestare attenzione a mantenere il pannello in posizione orizzontale, in modo da avere una migliore esperienza nel posizionare gli oggetti. - Questo prodotto è destinato esclusivamente all'installazione interna.

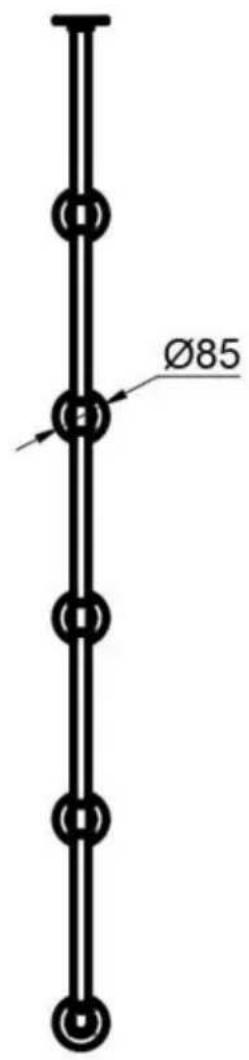

SPECIFICA

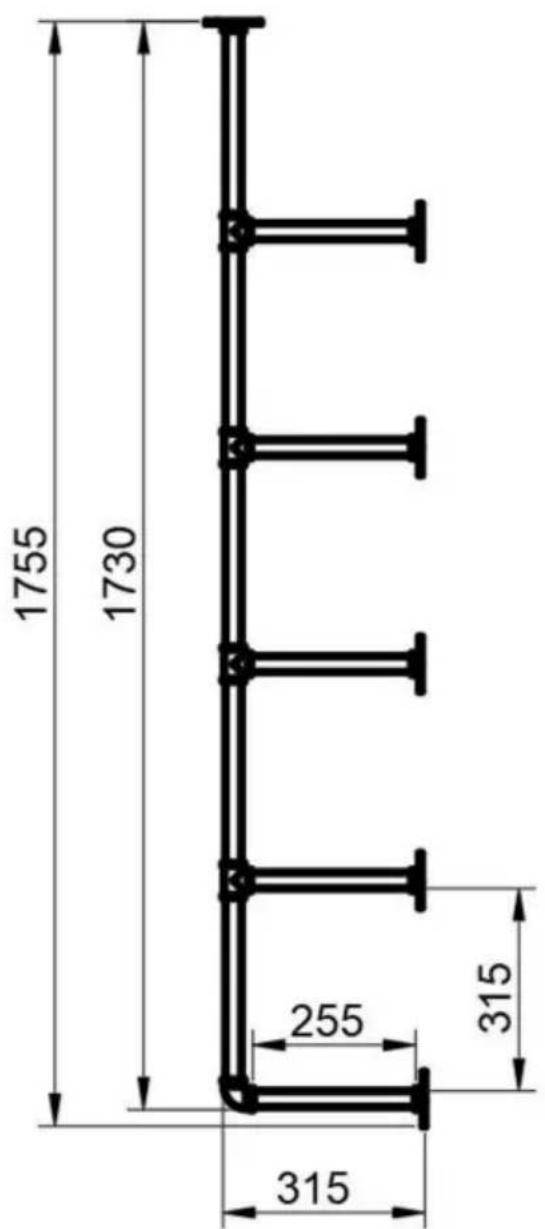

MODELLO: WPSR-XM016

1755 1730 255 315 315

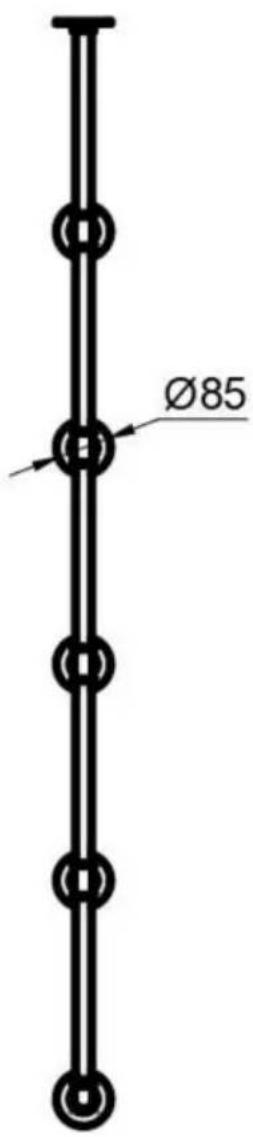

Ø85

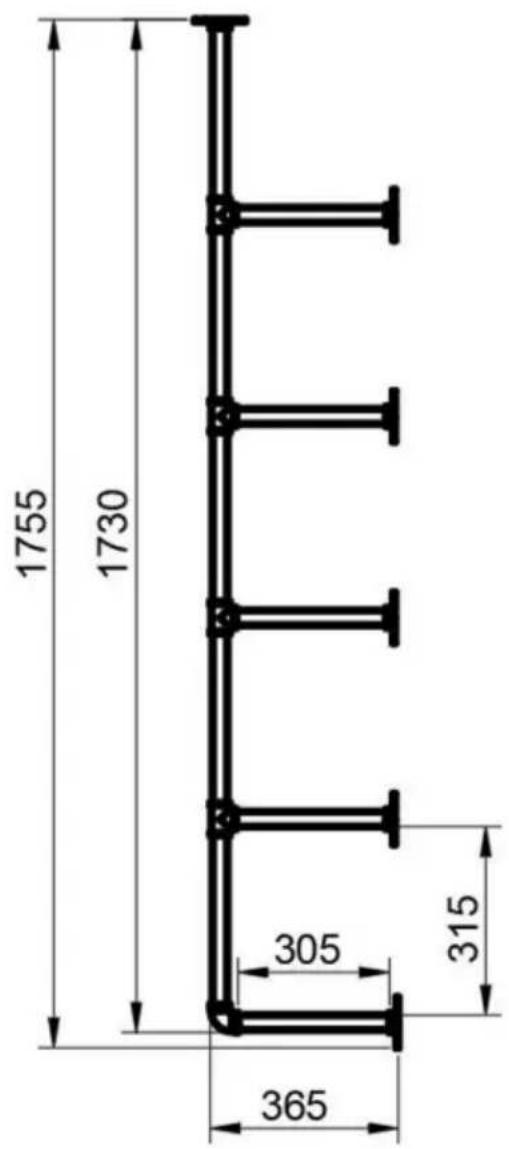

MODELLO: WPSR-XM017

1755 1730 305 365 315

Ø85

Nota: l'unità numerica nella figura è mm.

Elenco delle parti

	NomeSegno	Immagine QUANTITÀ		Specifiche
				WPSR-XM016	WPSR-XM017
				8Un connettore a T/
Connettore a gomito B				2	/
C Flangia di montaggio				12	/
D		Tubo			10 L=310mm L=310mm
E		Tubo			10 L=276mm L=326mm

Installare gli accessori

Segno	Nome	Specifiche	Immagine	QUANTITÀ
R	Vite	M5*40mm		48
S	Espansione plastica tubo	D=8 mm		48

MONTAGGIO SCAFFALI TUBO

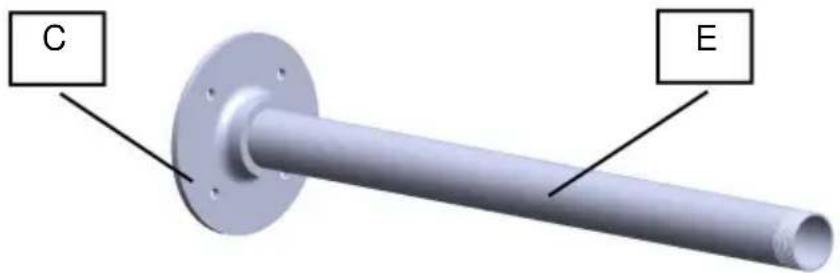

FASE1.Avvitare la flangia di montaggio C insieme al tubo F. 10 gruppi totale.

C E

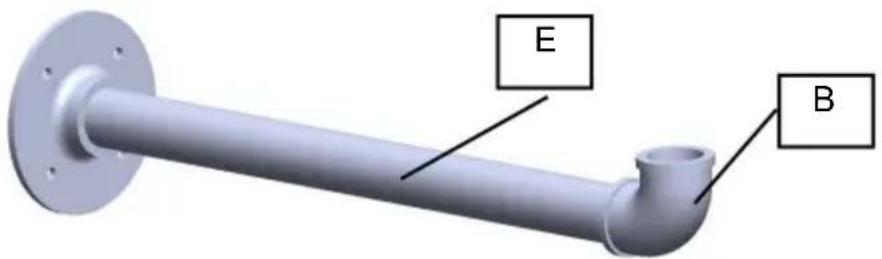

STEP2. Stringere il connettore a gomito B nel componente precedente. 2 gruppi in totale.

E B

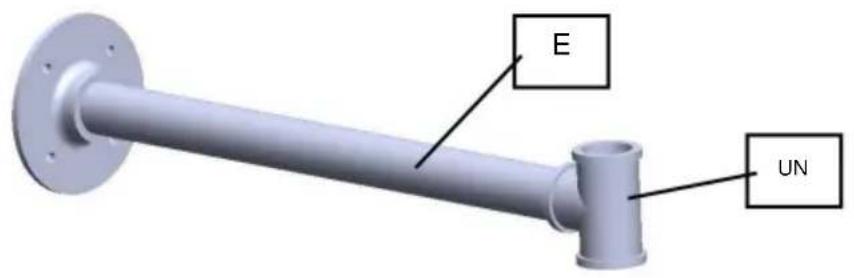

STEP3. Stringere il connettore a gomito A nel componente precedente di Passo 1. 8 gruppi in totale.

E UN

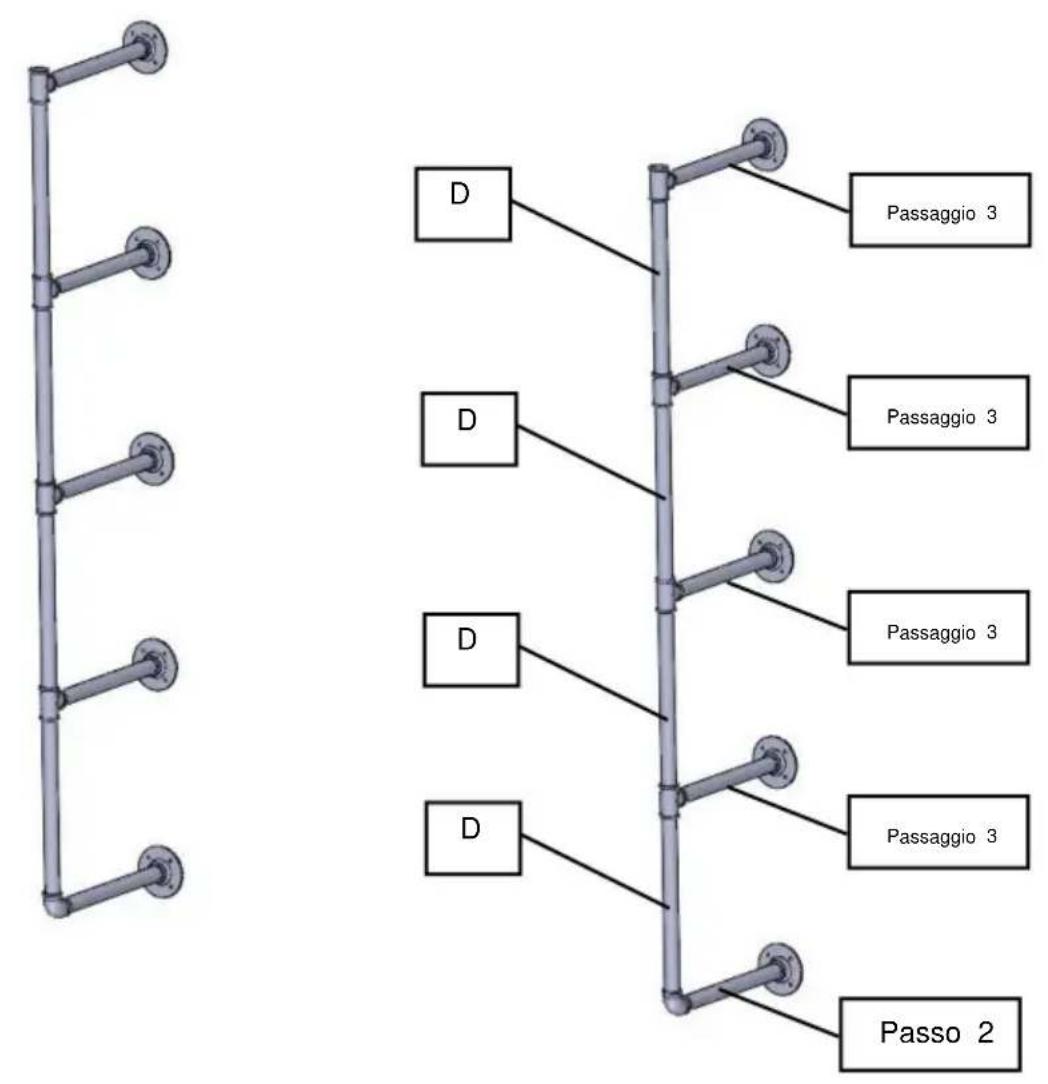

STEP4. Collegare i componenti dello Step 2 e dello Step 3 con il tubo D.

D Passaggio 3 D Passaggio 3 D Passaggio 3 D Passaggio 3 Passo 2

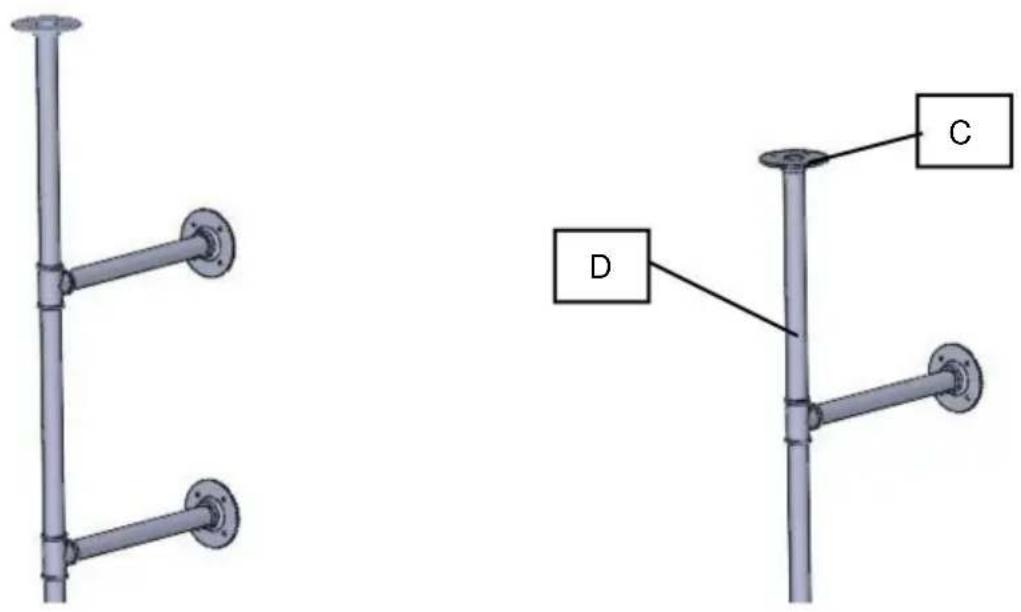

STEP5. Collegare il tubo D e la flangia di montaggio C.

Nota: si consiglia almeno un assistente.

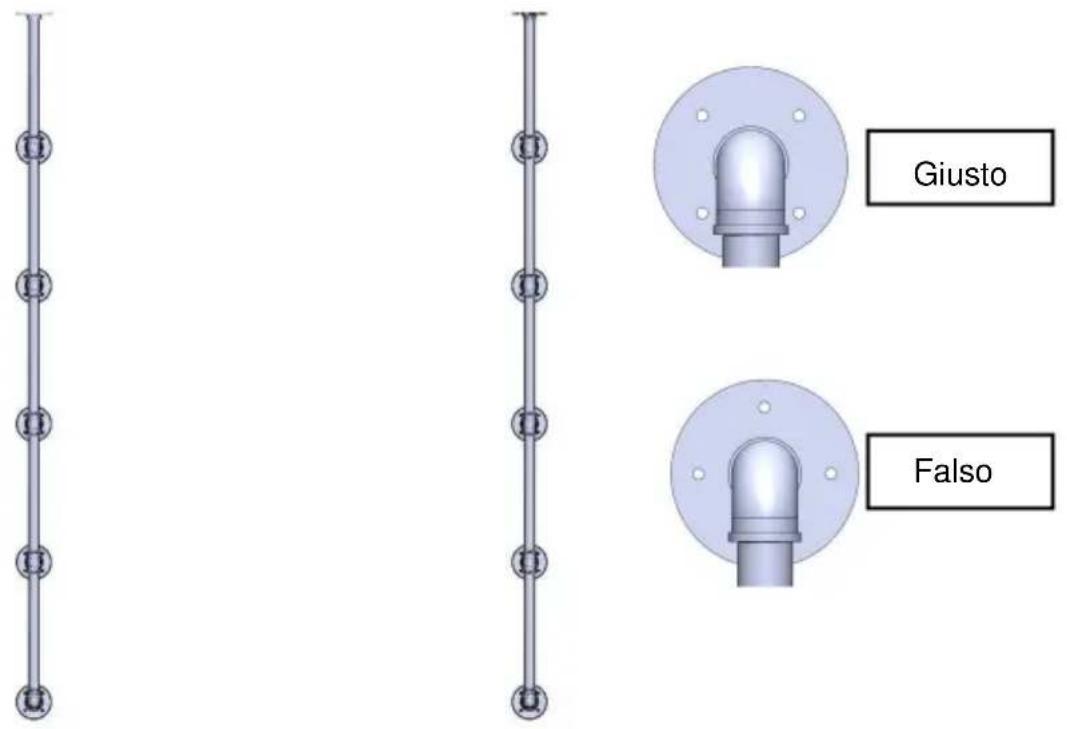

PASSO 1: Individua i ripiani per tubi sul muro e determina l'altezza a cui desideri installarli. Utilizzare una livella per assicurarsi che le schede siano a livello, quindi contrassegnare i fori di posizione sulla flangia di montaggio.

Giusto Falso

Nota: I punti fissi della flangia devono essere distribuiti su entrambi i lati del tubo per un migliore funzionamento del serraggio della vite.

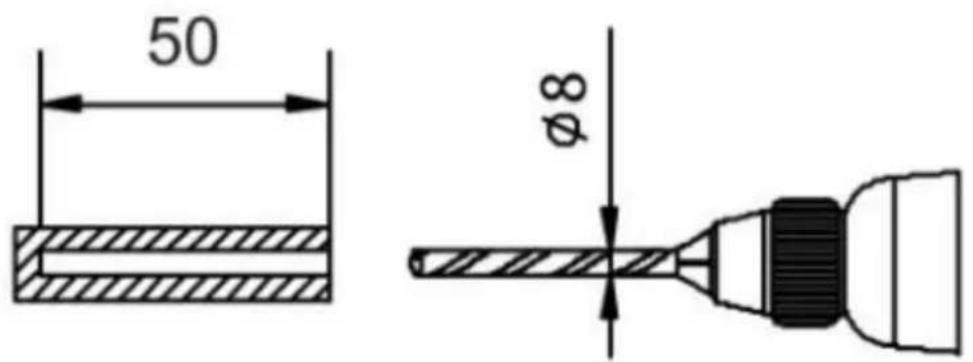

PASSO 2: Praticare dei fori nel muro di cemento con una punta da trapano a percussione. La dimensione dei fori è mostrata di seguito. (Se montato su una parete di legno, praticare i fori con una comune punta da trapano.)

50 Ø8

PASSO 3: inserire il tubo di espansione in plastica in ciascun foro.

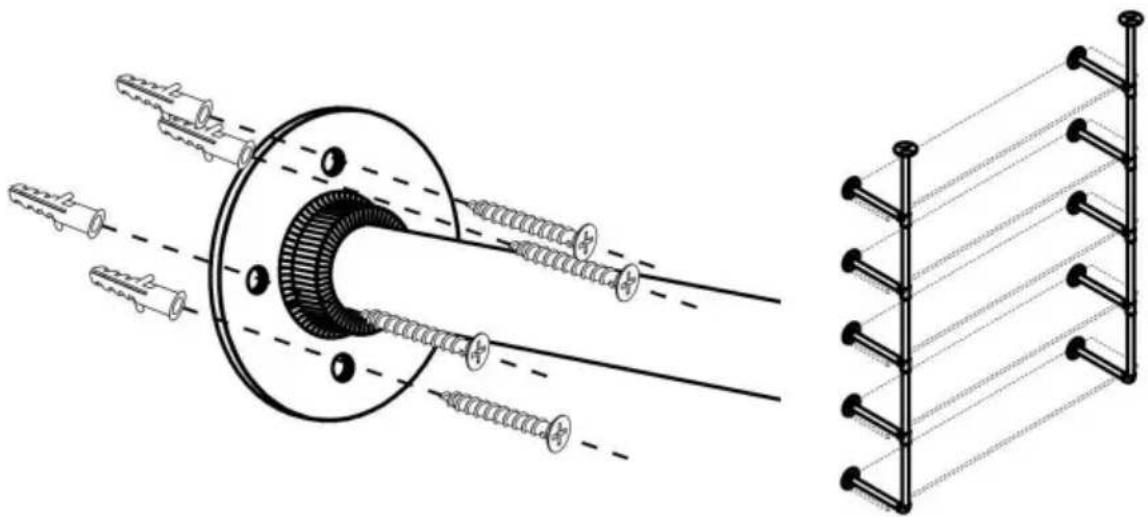

PASSO 4: Per ciascun foro di montaggio, fissare i ripiani dei tubi con viti autofilettanti.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importato negli Stati Uniti: Sanven Technology Ltd. Suite 250, 9166 Anaheim Luogo, Rancho Cucamonga, CA 91730

REP. DEL

REGNO UNITO

YH CONSULENZA LIMITATA.

60329 Francoforte sul Meno.
