WPSR-XM017 - Kast Vevor - Gratis gebruiksaanwijzing en handleiding

Producttype	Wandrek voor buizen
Merk	Vevor
Model	WPSR-XM017
Afmetingen bij benadering (H x B x D)	1755 x 1730 x 305 mm
Materialen	Stalen buizen, spaanplaten
Maximaal draagvermogen per plank	22,7 kg (50 lb)
Aantal planken	4 (schatting)
Montagetype	Aan de muur (schroeven en pluggen meegeleverd)
Aanbevolen gebruik	Alleen binnen, op stevige muur (baksteen, beton, hout ≥ 6 cm)
Inhoud van de verpakking	Buizen, T-connectoren, elleboogconnectoren, montageflenzen, schroeven, pluggen, planken
Onderhoud en reiniging	Afvegen met een vochtige doek, vermijd schurende producten
Veiligheidsvoorschriften	Niet overschrijden van de maximale belasting, buiten bereik van kinderen houden, monteren op een vlakke en goed verlichte ondergrond
Reserveonderdelen en repareerbaarheid	Reserveonderdelen op aanvraag bij Vevor-ondersteuning
Garantie	Elektronische garantie via www.vevor.com/support

Veelgestelde vragen - WPSR-XM017 Vevor

Wat is het maximale gewicht dat het WPSR-XM017 rek kan dragen?

Het aanbevolen maximale gewicht per plank is 50 lb (22,7 kg). Overschrijd deze limiet niet om vervorming of breuk te voorkomen.

Op welk type muur kan dit rek worden gemonteerd?

De montage moet op een stevige muur: massieve baksteen, beton of hout van minstens 6 cm dik. Montage op een holle muur of gipsplaat wordt afgeraden.

Kan het product buitenshuis worden gebruikt?

Nee, dit product is alleen bedoeld voor gebruik binnenshuis. Blootstelling aan vocht of weersomstandigheden kan de materialen beschadigen.

Is er specifiek gereedschap nodig voor de montage?

Een schroevendraaier en een boormachine met betonboor (voor harde muren) zijn nodig. Schroeven en pluggen worden meegeleverd.

Hoeveel personen worden aanbevolen voor de installatie?

Het wordt aanbevolen om met minstens twee personen te zijn om het plaatsen te vergemakkelijken en een correcte montage te garanderen.

Hoe de planken schoonmaken?

Veeg af met een vochtige doek en droog onmiddellijk. Vermijd schurende of oplosmiddelhoudende reinigingsmiddelen.

Kunnen kinderen dit meubel gebruiken?

Nee, het is geen speelgoed. Houd kinderen uit de buurt tijdens montage en gebruik. Laat ze niet op de planken klimmen.

Wat te doen als ik een onderdeel verlies?

Neem contact op met de technische ondersteuning van Vevor via www.vevor.com/support. Reserveonderdelen kunnen apart worden besteld.

Kan ik het rek op een houten muur bevestigen?

Ja, op voorwaarde dat de houten muur een dikte van minstens 6 cm heeft. Gebruik geschikte schroeven (niet meegeleverd).

Wat is de garantie van dit product?

Vevor biedt een elektronische garantie. Registreer uw product op www.vevor.com/support om de garantie te activeren.

GEBRUIKSAANWIJZING WPSR-XM017 Vevor

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden.

'Bespaar de helft', 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt vertegenwoordigen slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat ze alle aangeboden categorieën gereedschappen dekken. door ons. U wordt er vriendelijk aan herinnerd om, wanneer u een bestelling bij ons plaatst, zorgvuldig te verifiëren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

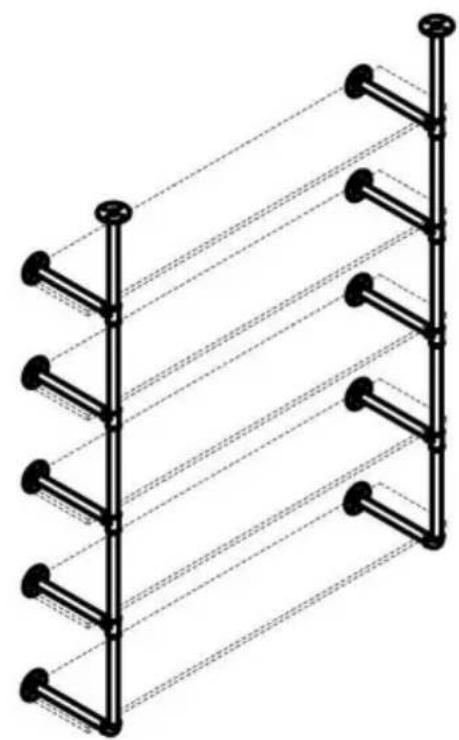

PIJPENPLANKEN

MODEL: WPSR-XM016/WPSR-XM017

Heeft u productvragen? Technische ondersteuning nodig? Neem gerust contact met ons op: Technische

ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er technologie- of software-updates zijn voor ons product.

BELANGRIJKE VEILIGHEIDSMAATREGELEN

WAARSCHUWING: Lees en begrijp eerst deze handleiding in zijn geheel

bedienen of onderhouden van dit product. Het niet opvolgen van deze waarschuwingen en instructies kunnen persoonlijk letsel of schade aan waardevolle eigendommen veroorzaken. • Vermijd dat kinderen het product gebruiken. En dit product is geen speelgoed. Niet doen laat kinderen spelen.

VOORZORGSMAATREGELEN VOOR INSTALLATIE

1. Monteer uitsluitend volgens deze instructies. Onjuiste montage kan gevaren creëren.
2. Houd de verzamelplaats schoon en goed verlicht.
3. Mogelijkheden gelden alleen voor correct en volledig gemonteerd product.
4. Houd omstanders tijdens de montage uit de buurt.
5. Niet monteren als u moe bent of onder invloed bent van alcohol, drugs of medicijnen.
6. Blijf uit de buurt van scherpe punten, messen en andere voorwerpen.
7. Voor aanvullende informatie over de hieronder genoemde onderdelen

pagina's verwijzen wij u naar het montageschema van deze handleiding. Uitpakken en

scheid alle onderdelen in een schone werkomgeving. Houd kleine reserveonderdelen buiten de deur van het bereik van kinderen.

BEWAAR DEZE INSTRUCTIES

- Plaats niet te veel gewicht op de pijpenplanken, deze kunnen verbuigen of zelfs gelijk worden

Als u het bord breekt, raden wij u aan een gewicht van niet meer dan 50 kg te plaatsen

- De buizenplanken worden alleen op massieve muren geïnstalleerd, zoals massieve bakstenen muren en betonnen muren. Als de pijpplanken op houten wanden worden geïnstalleerd, kunnen de dikte van de houten wand moet minimaal 6 cm zijn.

LET OP: •

Let er bij het installeren van de pijpplanken op dat u de plaat in een horizontale sta houdt, zodat u de items beter kunt plaatsen. • Dit product is uitsluitend bedoeld voor installatie binnenshuis.

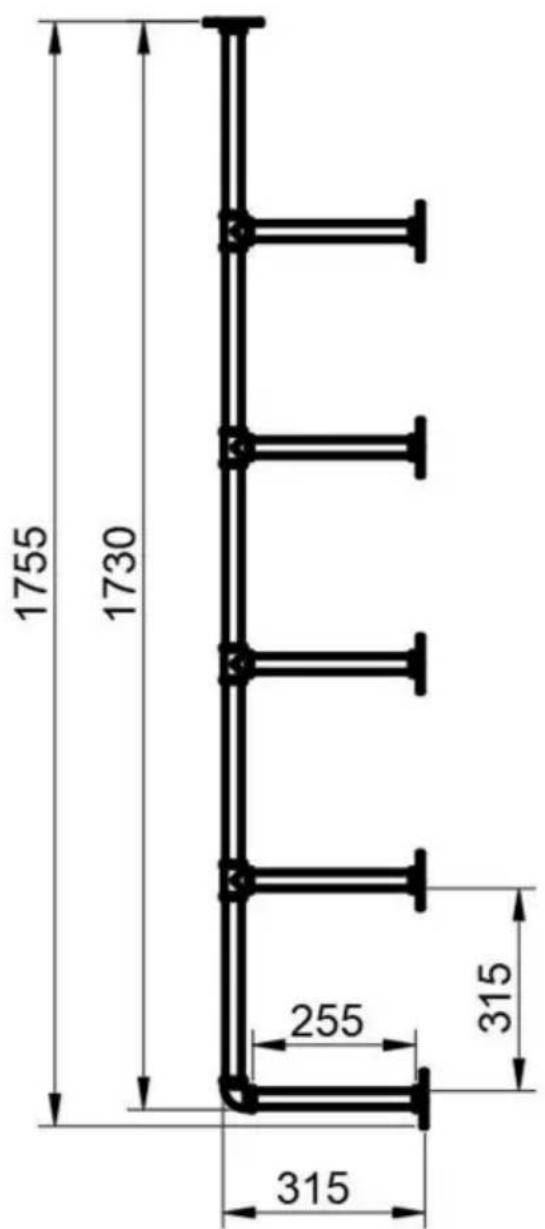

SPECIFICATIE

MODEL: WPSR-XM016

1755 1730 255 315 315

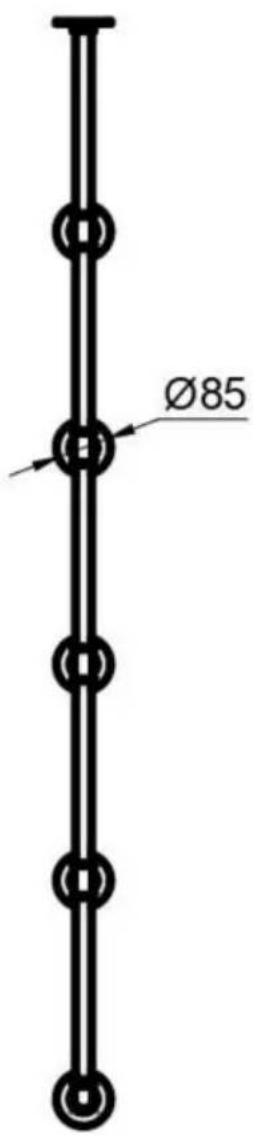

Ø85

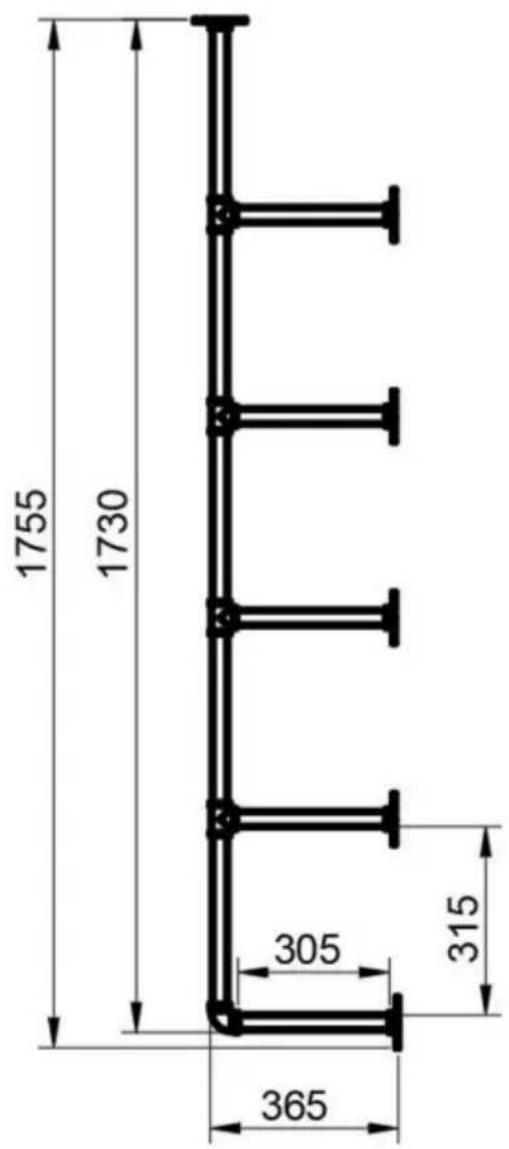

MODEL: WPSR-XM017

1755 1730 305 365 315

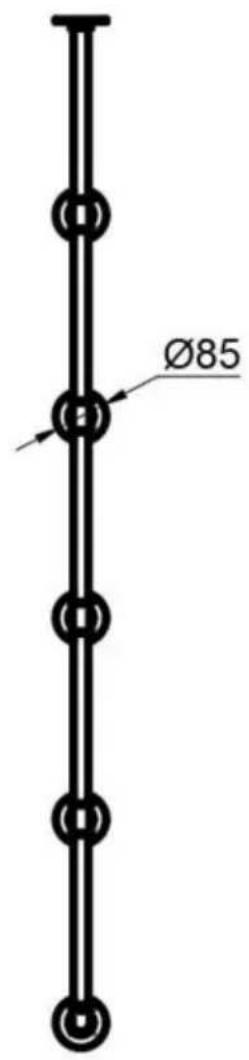

Ø85

Opmerking: De getaleenheid in de afbeelding is mm.

Onderdelen lijst

Markering	Naam	Afbeelding	AANTAL	Specificaties
				WPSR-X WPSR-XM
				M016	017
Een T-connector			8	/
B-elleboogconnector			2	/
C Montageflens			12	/

D	Pijp		10 L=310mm L=310mm
EN	Pijp		10 L=276mm L=326mm

Accessoires installeren

Markering	Naam	Specificaties	Afbeelding	AANTAL
R	Schroef	M5*40mm		48
S	Kunststof uitzetting buis	D=8mm		48

PIJPENPLANKEN MONTEREN

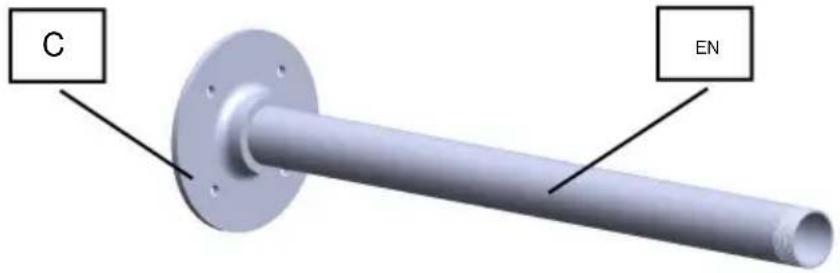

STAP1.Schroef de montageflens C samen met de buis F. 10 groepen erin totaal.

C EN

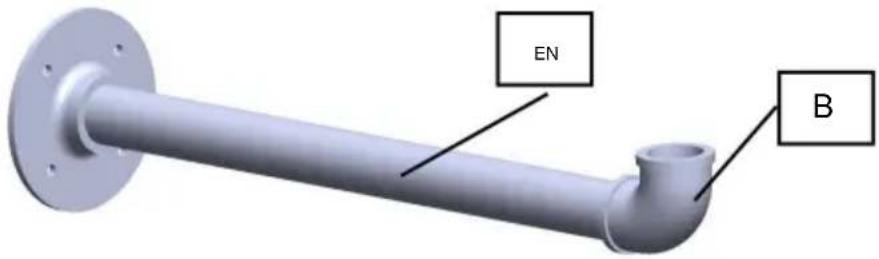

STAP 2. Draai de elleboogconnector B vast in het vorige onderdeel. 2 groepen in totaal.

EN B

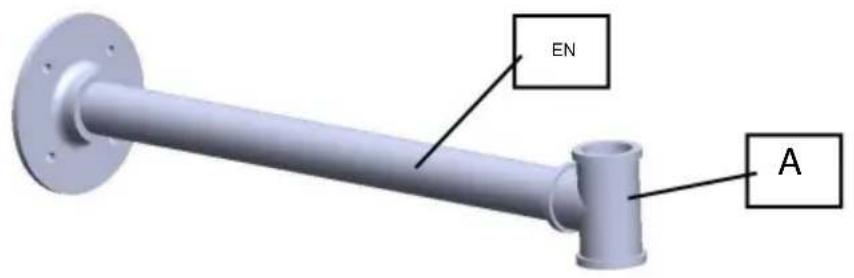

STAP3. Draai de elleboogconnector A vast in het vorige onderdeel van Stap 1. In totaal 8 groepen.

EN A

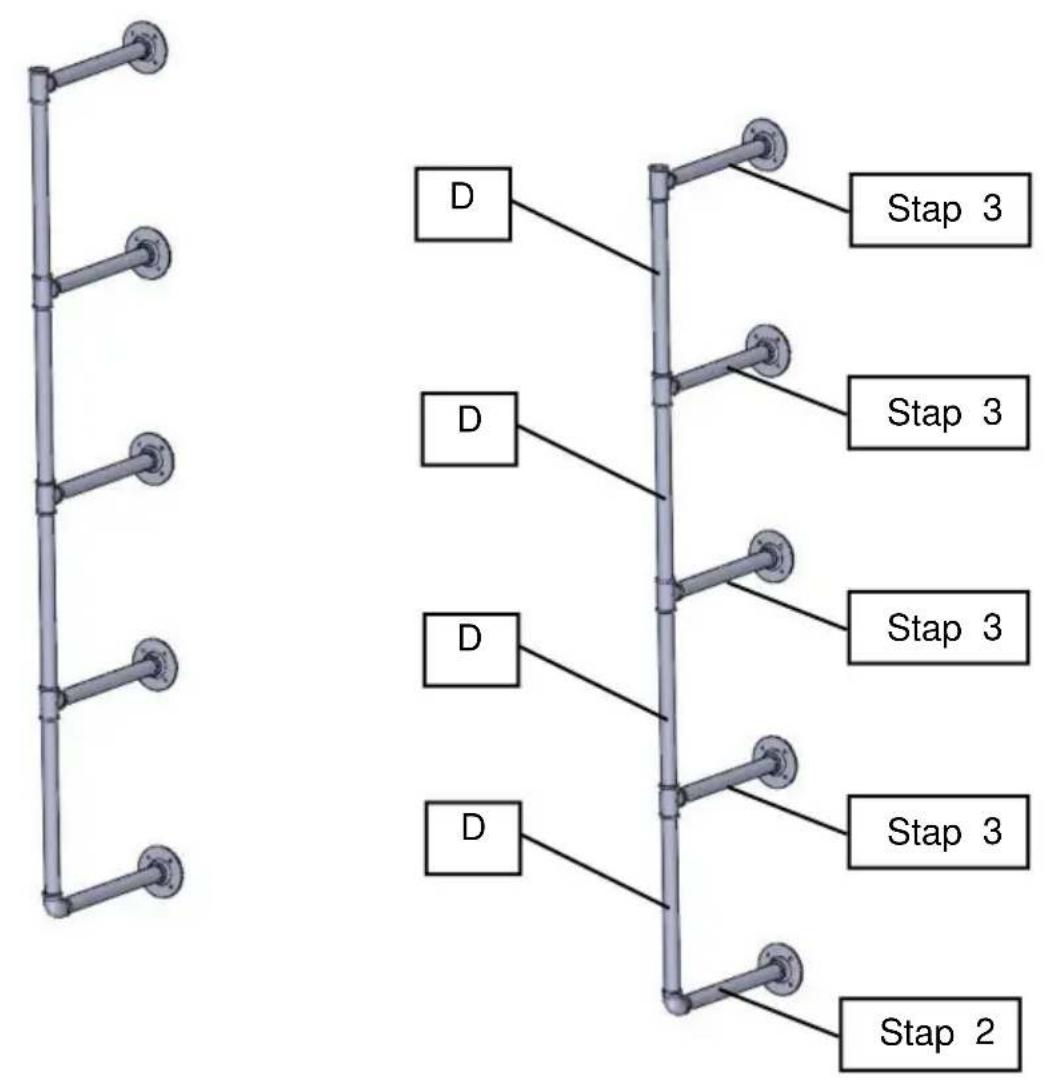

STAP4.Verbind de componenten van stap 2 en stap 3 met buis D.

D D D D Stap 3 Stap 3 Stap 3 Stap 3 Stap 2

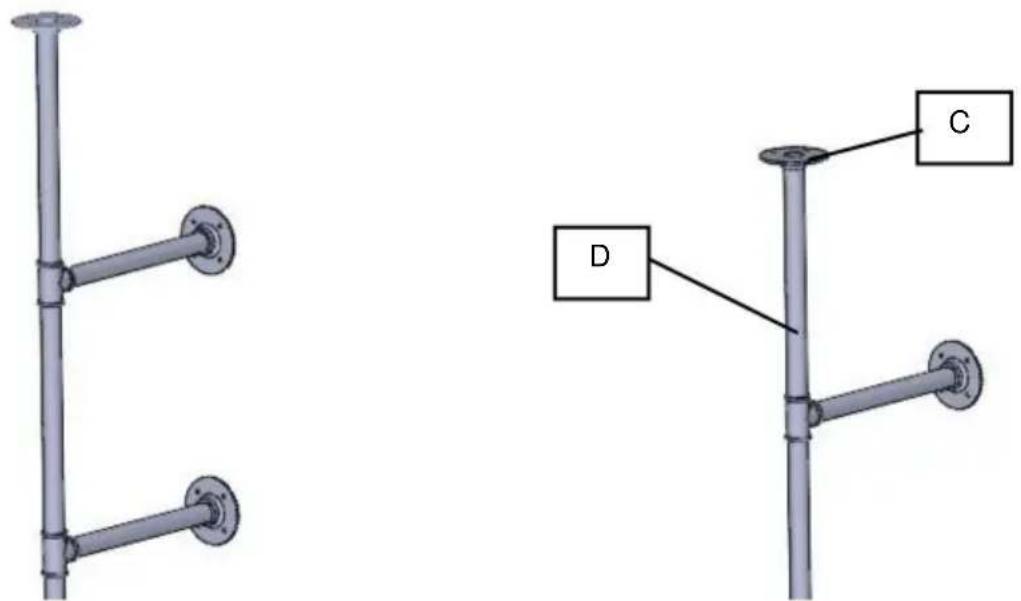

STAP 5. Sluit buis D en montageflens C aan.

BEVESTIG DE PIJPENPLANKEN AAN DE MUUR

Opmerking: Er wordt ten minste één assistent aanbevolen.

STAP1:Plaats de pijpplanken tegen de muur en bepaal de hoogte waarop u ze wilt installeren. Gebruik een waterpas om er zeker van te zijn dat de planken waterpas liggen en markeer vervolgens de locatiegaten op de montageflens.

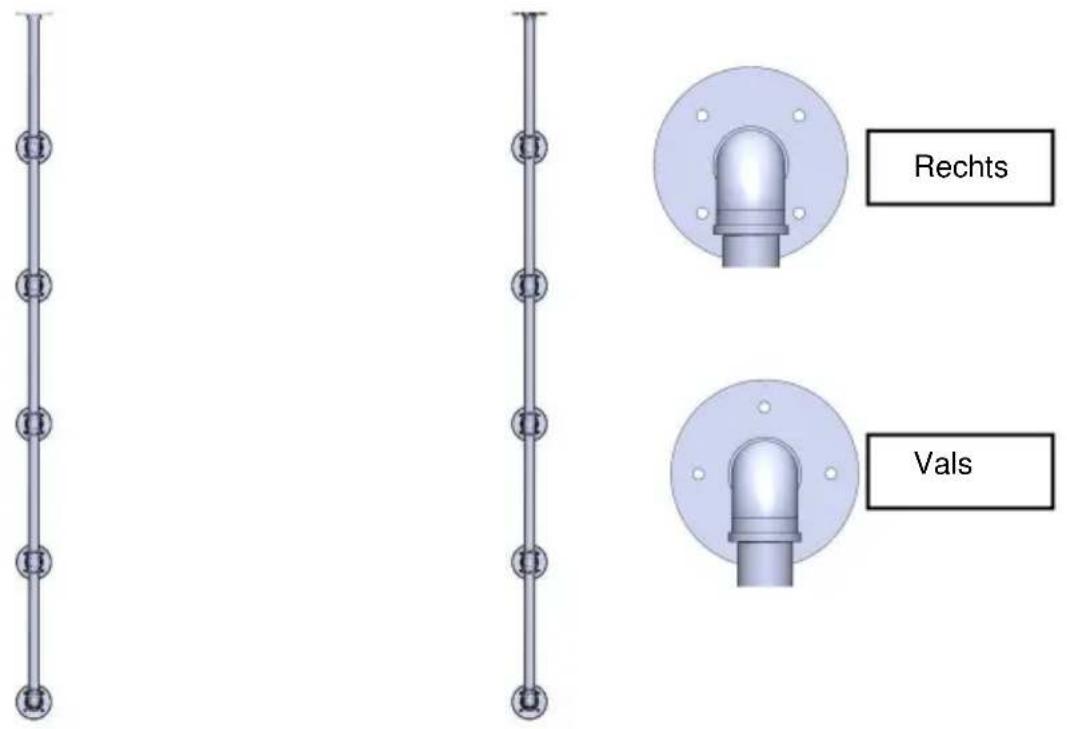

Opmerking: De vaste punten van de flens moeten over beide zijden van de buis verdeeld zijn voor een betere werking bij het vastdraaien van de schroef.

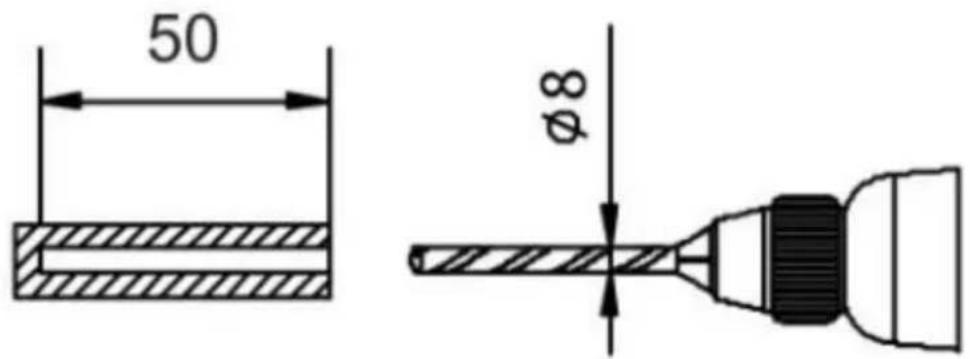

STAP2:Boor gaten in de betonnen muur met een klopboor. De grootte van de gaten vindt u hieronder. (Indien gemonteerd op een houten muur, boor dan gaten met een gewone boor.)

50 Ø8

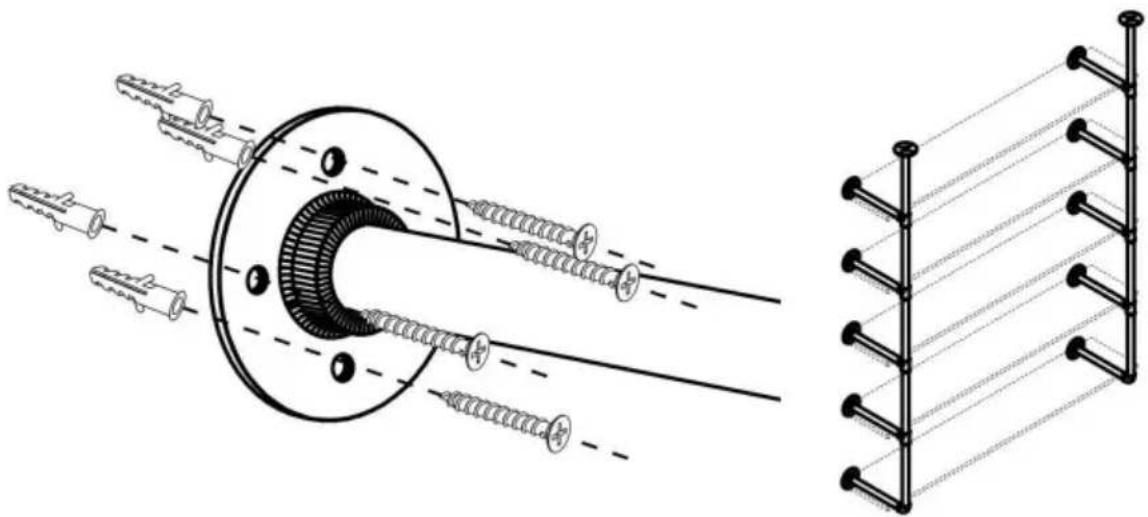

STAP3: Steek de plastic expansiebuis in elk gat.

STAP4: Bevestig voor elk montagegat de pijpplanken met zelftappende schroeven.
