Produkttyp	Vägghängd rörhylla
Märke	Vevor
Modell	WPSR-XM017
Ungefärliga mått (H x B x D)	1755 x 1730 x 305 mm
Material	Stålrör, spånskivor
Maximal lastkapacitet per hylla	22,7 kg (50 lb)
Antal hyllor	4 (uppskattning)
Monteringstyp	Väggmonterad (skruvar och expansionspluggar medföljer)
Rekommenderad användning	Endast inomhus, på solid vägg (tegel, betong, trä ≥ 6 cm)
Paketinnehåll	Rör, T-kopplingar, vinkelkopplingar, monteringsflänsar, skruvar, pluggar, hyllplan
Skötsel och rengöring	Torka av med fuktig trasa, undvik slipande rengöringsmedel
Säkerhetsföreskrifter	Överskrid inte maximal last, håll borta från barn, montera på plan och väl upplyst yta
Reservdelar och reparationsmöjligheter	Reservdelar finns tillgängliga på begäran från Vevor support
Garanti	Elektronisk garanti via www.vevor.com/support

Vanliga frågor - WPSR-XM017 Vevor

Vad är den maximala vikten som WPSR-XM017-hyllan tål?

Den rekommenderade maxvikten per hylla är 50 lb (22,7 kg). Överskrid inte denna gräns för att undvika deformation eller brott.

På vilken typ av vägg kan denna hylla installeras?

Installationen måste göras på en solid vägg: tegel, betong eller trä minst 6 cm tjockt. Installation på ihålig vägg eller gipsskiva rekommenderas inte.

Kan produkten användas utomhus?

Nej, denna produkt är avsedd för endast inomhusbruk. Exponering för fukt eller väder kan skada materialen.

Krävs speciella verktyg för montering?

En skruvmejsel och en borrmaskin med betongborr (för hårda väggar) krävs. Skruvar och expansionspluggar medföljer.

Hur många personer rekommenderas för installationen?

Det rekommenderas att vara minst två personer för att underlätta monteringen och säkerställa korrekt installation.

Hur rengör man hyllorna?

Torka av med en fuktig trasa och torka omedelbart. Undvik slipande rengöringsmedel eller lösningsmedel.

Kan barn använda denna möbel?

Nej, det är ingen leksak. Håll barn borta under montering och användning. Låt dem inte klättra på hyllorna.

Vad gör jag om jag tappar bort en del?

Kontakta Vevor teknisk support via www.vevor.com/support. Reservdelar kan beställas separat.

Kan jag montera hyllan på en trävägg?

Ja, förutsatt att träväggen har en tjocklek på minst 6 cm. Använd lämpliga skruvar (medföljer ej).

Vilken garanti gäller för denna produkt?

Vevor erbjuder en elektronisk garanti. Registrera din produkt på www.vevor.com/support för att aktivera garantin.

BRUKSANVISNING WPSR-XM017 Vevor

Zubehör installieren

Teknisk support och e-garanticertifikat www.vevor.com/support

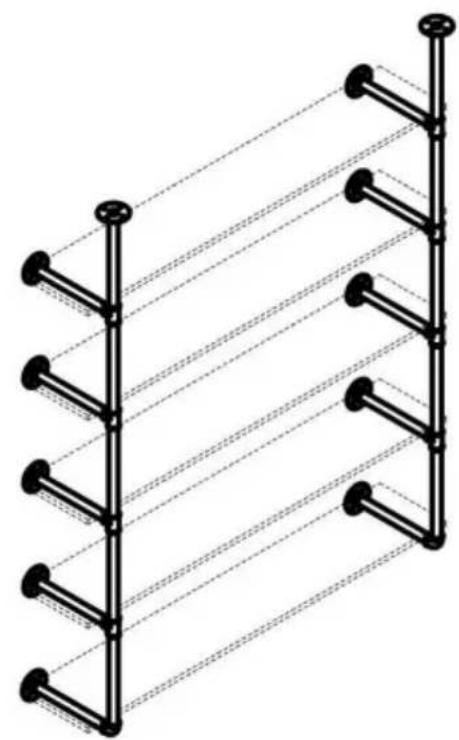

RÖR HYLLOR

MODELL: WPSR-XM016/WPSR-XM017

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns om att noggrant kontrollera när du gör en beställning hos oss om du verkligen sparar hälften i jämförelse med de främsta varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

RÖR HYLLOR

MODELL: WPSR-XM016/WPSR-XM017

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig ig om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

VIKTIGA SÄKERHETSÅTGÄRDER

WARNING: Läs och förstå hela denna manual innan

använda eller serva denna produkt. Underlåtenhet att följa dessa varningar och instruktioner kan orsaka personskada eller skada på värdefull egendom. • Undvik att barn använder produkten. Och den här produkten är inte en leksak. Låt bli låta barn leka.

FÖRSIKTIGHETSÄTGÄRDER FÖR INSTÄLLNING

1. Montera endast enligt dessa instruktioner. Felaktig montering kan skapa faror.
   2.Håll monteringsområdet rent och väl upplyst.
2. Förmågan gäller endast för korrekt och färdigmonterad produkt.
3. Håll åskådare borta från området under monteringen.

4. Sätt dig inte ihop när du är trött eller påverkad av alkohol, droger eller mediciner.

5. Håll dig borta från vassa spetsar, knivar och andra föremål.

6. För ytterligare information om delarna som listas nedansidorna, se monteringsdiagrammet i denna manual. Packa upp och separera alla delar i ett rent arbetsområde. Vänligen håll små reservdelar borta av barns räckvidd.

SPARA DESSA INSTRUKTIONER

SÄKERHET OCH FÖRSIKTIGHETSÅTGÄRDER

WARNING:

• Lägg inte för tung vikt på rörhyllorna, det kan böjas eller jämna ut sig bryta brädan, vi rekommenderar att du placerar vikten på högst 50lbs
• Rörhyllorna monteras endast på massiva väggar, såsom massiva tegelväggar och betongväggar. Om rörhyllorna är installerade på träväggar, den tjockleken på träväggen vara minst 6 cm.

FÖRSIKTIGHET:

- När du installerar rörhyllorna, var uppmärksam på att hålla skivan i horisontellt tillstånd för att få en bättre upplevelse av att placera föremål - Denna produkt är endast avsedd för installation inomhus.

SPECIFICATION

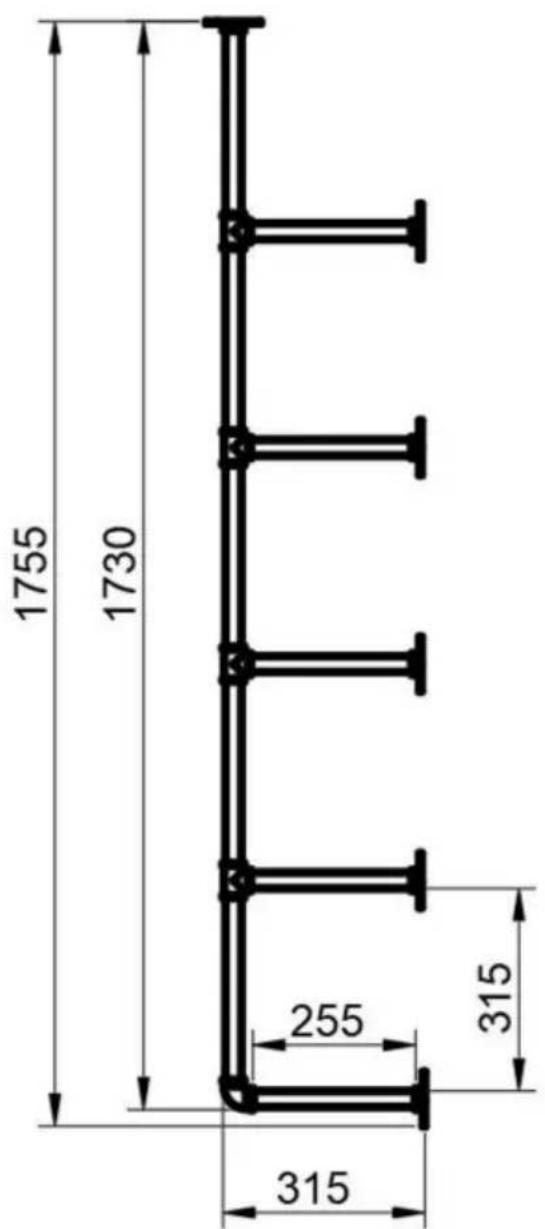

MODELL: WPSR-XM016

1755 1730 255 315 315

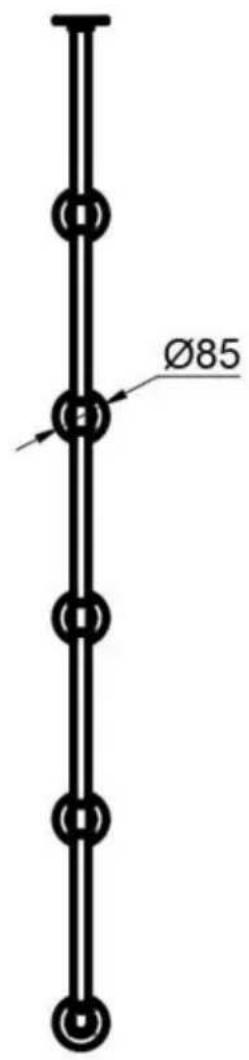

Ø85

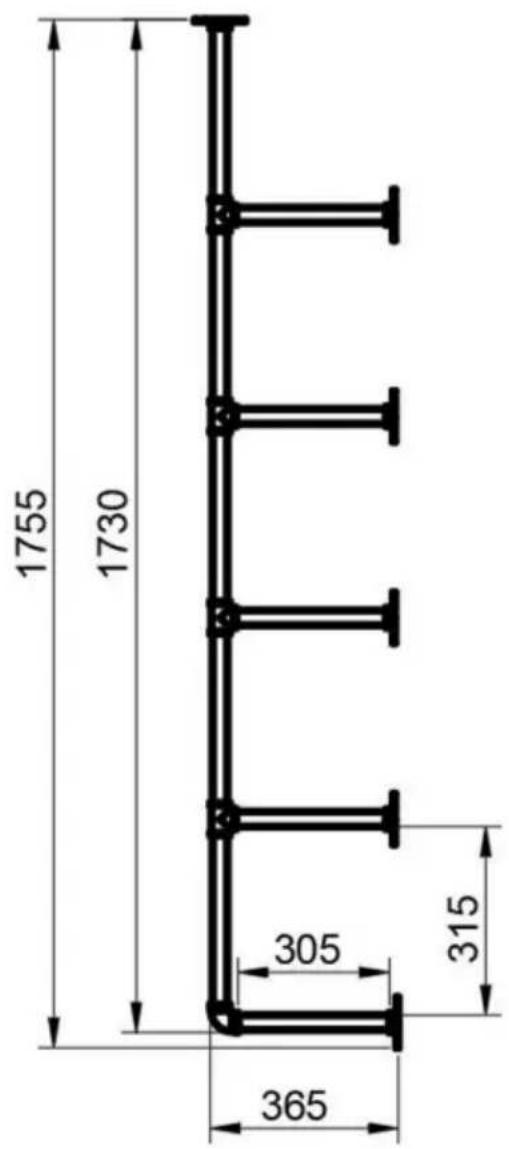

MODELL: WPSR-XM017

1755 1730 305 365 315

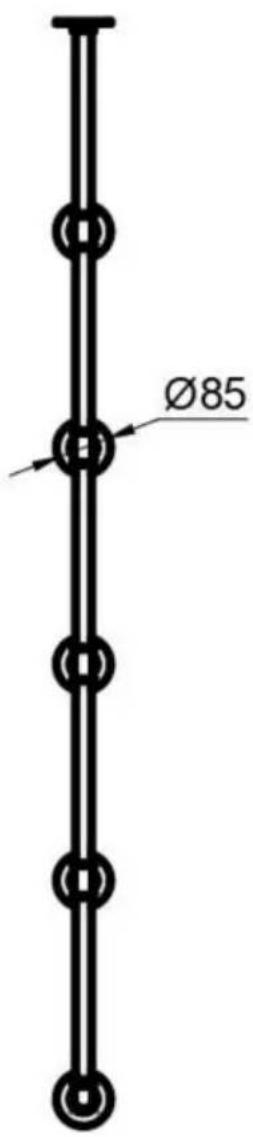

Ø85

Obs: Talenheten i figuren är mm.

Dellista

	namnMark	Bild QTY		Specifikationer
				WPSR-XM016	WPSR-XM017
			8En	Tee-kontakt /
B armbågskontakt			2	/
C Monteringsfläns			12	/
D		Rör		10 L=310mm L=310mm
och		Rör		10 L=276mm L=326mm

Installera tillbehör

Mark	namn	Specifikationer	Bild	ANTAL
R	Skruva	M5*40mm		48
S	Plastexpansion rör	D=8 mm		48

MONTERING AV RÖRHYLLOR

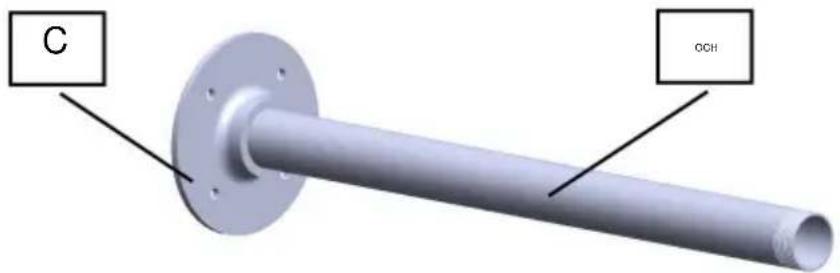

STEG 1. Skruva fast monteringsflänsen C med röret F. 10 grupper in total.

C OCH

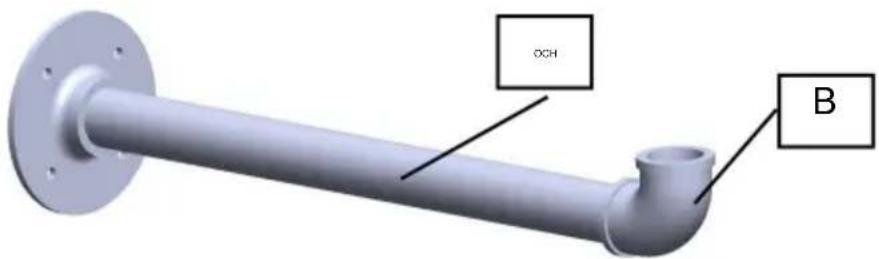

STEG 2. Dra åt armbågskontakten B i den föregående komponenten. 2 grupper totalt.

OCH B

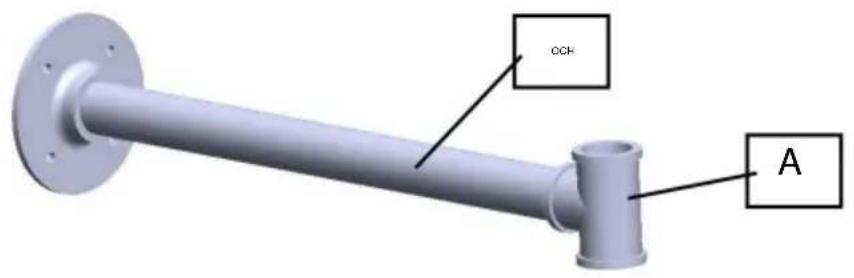

STEG 3. Dra åt armbågskontakten A i föregående komponent Steg 1. 8 grupper totalt.

OCH A

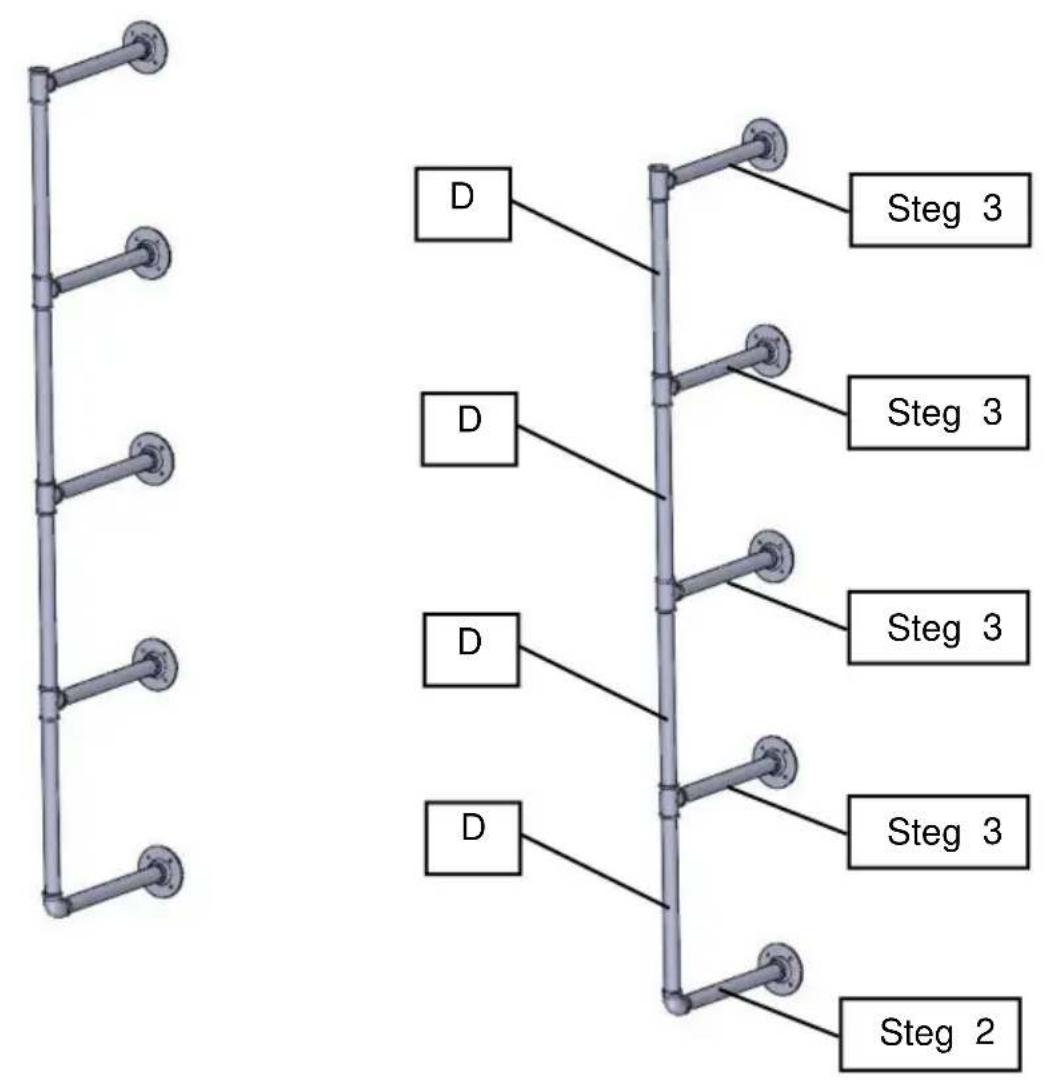

STEG4. Anslut komponenterna i steg 2 och steg 3 med rör D.

D D D D Steg 3 Steg 3 Steg 3 Steg 3 Steg 2

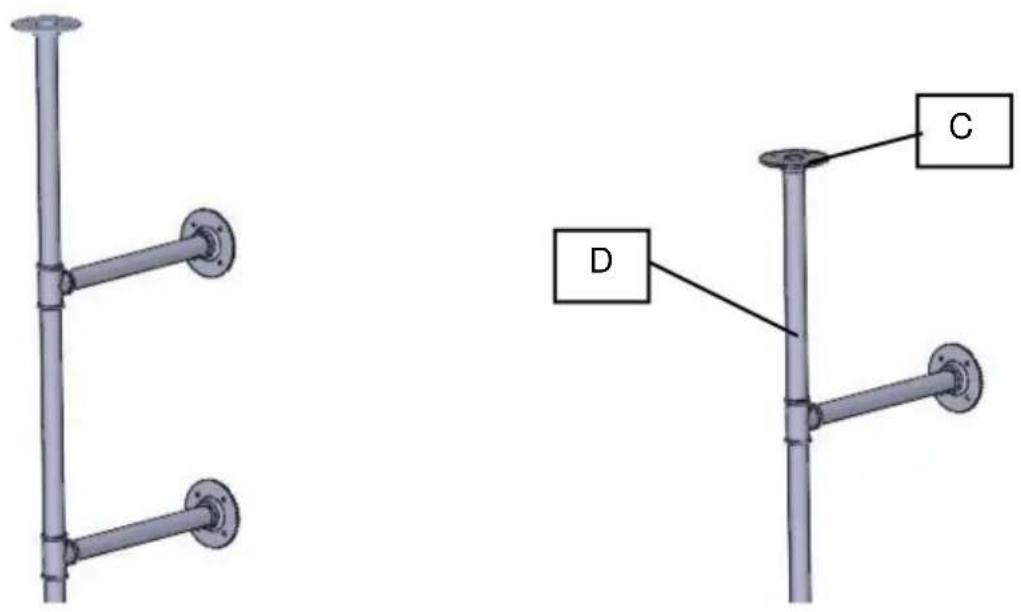

STEG 5. Anslut röret D och monteringsflänsen C.

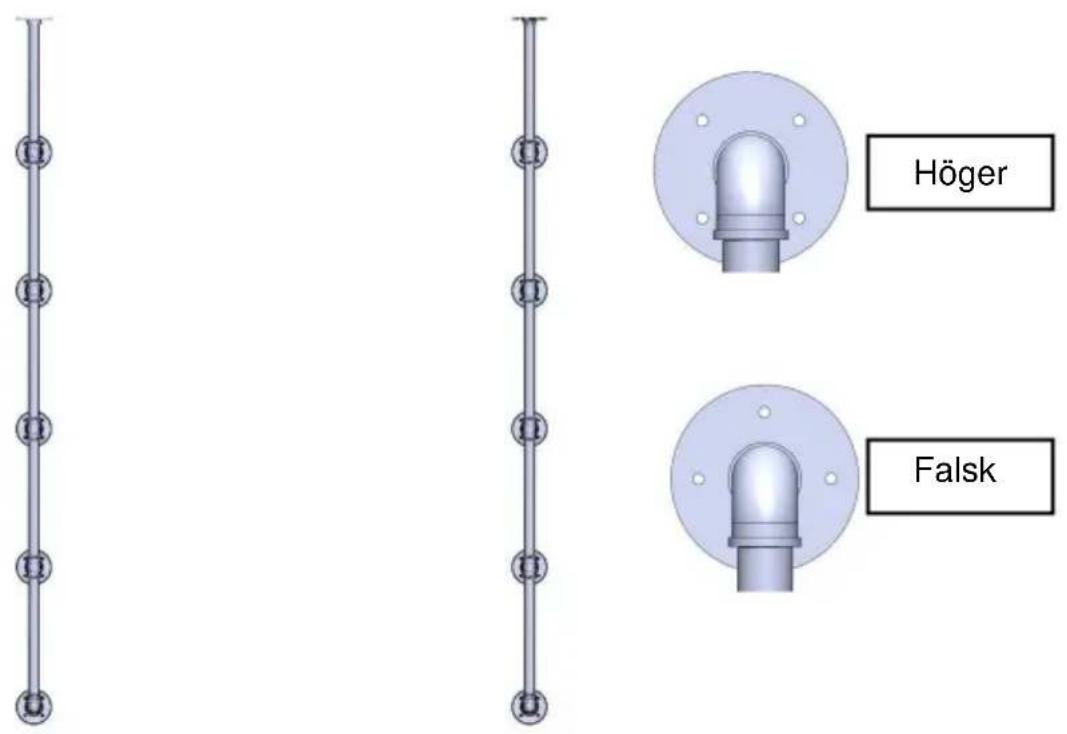

STEG 1: Placera rörhyllorna mot väggen och bestäm höjden du vill installera dem på. Använd en nivå för att se till att brädorna är jämna och markera sedan placeringshålen på monteringsflänsen.

Höger Falsk

Obs: Flänsens fasta punkter bör fördelas på båda sidor av röret för bättre funktion för att dra åt skruven.

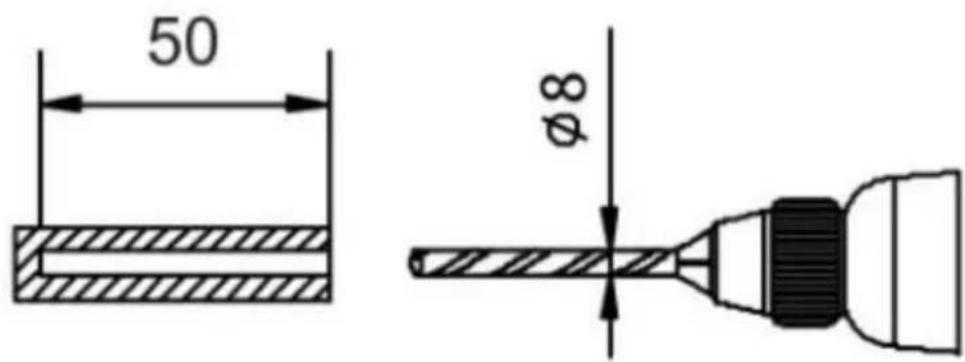

STEG 2: Borra hål i betongväggen med en slagborr. Storleken på hålen visas nedan.(Om den är monterad på en trävägg, borra hål med en vanlig borr.)

50 Ø8

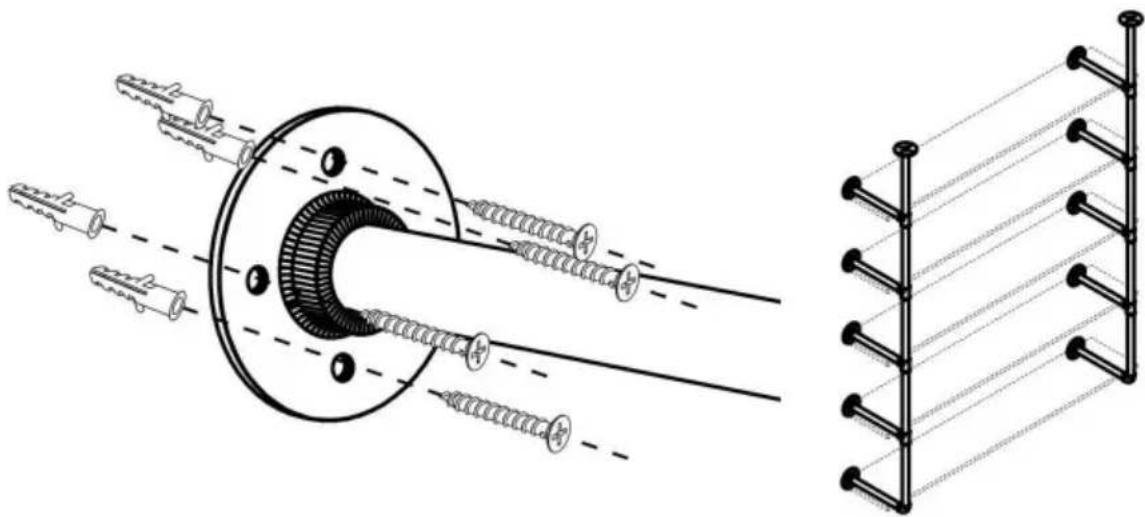

STEG 3: Kör in plastexpansionsröret i varje hål.

STEG 4: Fäst rörhyllor med gängskruvar för varje monteringshål.
