Type de produit	Compresseur de ressorts
Marque	Vevor
Modèle	XC4027A
Charge maximale	4500 kg
Mâchoires incluses	3 paires interchangeables (or, noir, argent)
Plage compression - Mâchoire or	Diamètre 65-125 mm, longueur 75-320 mm
Plage compression - Mâchoire noire	Diamètre 86-160 mm, longueur 85-325 mm
Plage compression - Mâchoire argent	Diamètre 125,5-212 mm, longueur 65-300 mm
Bloc d'extension	Inclus
Vis de fixation	6 vis
Clé Allen	1 clé Allen
Type d'entraînement	Écrou hexagonal 22 mm (clé manuelle recommandée sous forte charge)
Applications	Jambes de force McPherson, ressorts coniques
Entretien	Lubrifier l'axe tous les 6 mois, nettoyer après usage
Sécurité	Porter lunettes et gants ; ne pas comprimer jusqu'au contact des mâchoires ; ne pas utiliser d'outils pneumatiques sous forte charge
Pièces détachées disponibles	Mâchoires, bloc d'extension, vis, clé Allen
Garantie	Certificat de garantie électronique sur www.vevor.com/support
Matériau	Acier

FOIRE AUX QUESTIONS - XC4027A Vevor

Comment utiliser le compresseur de ressorts XC4027A ?

Monter les mâchoires adaptées sur le corps et fixer avec les vis. Placer l'outil sur le ressort en s'assurant que les lèvres de sécurité sont bien en place. Tourner l'écrou hexagonal (22 mm) à l'aide d'une clé manuelle ou pneumatique pour comprimer. Ne pas comprimer jusqu'à ce que les mâchoires se touchent.

Quelles sont les précautions de sécurité à prendre ?

Porter des lunettes et des gants de protection. Ne pas utiliser d'outils pneumatiques ou électriques sous forte charge. Vérifier l'état de l'outil avant chaque utilisation. Tenir les enfants à l'écart. Ne pas serrer les mâchoires complètement.

Quels types de ressorts peuvent être comprimés avec cet appareil ?

Ce compresseur convient aux jambes de force McPherson et aux ressorts coniques. Livré avec trois paires de mâchoires interchangeables pour différentes tailles.

Comment entretenir le compresseur de ressorts ?

Lubrifier l'axe central tous les six mois avec de la graisse. Nettoyer l'outil après usage. Stocker dans un endroit sec et sûr, hors de portée des enfants.

Quelle est la charge maximale de l'outil ?

La charge maximale est de 4500 kg.

Puis-je utiliser une clé à chocs pneumatique pour comprimer le ressort ?

Non, lorsque l'outil reçoit une force de traction importante, il est déconseillé d'utiliser des outils pneumatiques ou électriques. Utilisez une clé à douille manuelle.

Que faire si les mâchoires ne tiennent pas bien le ressort ?

Vérifiez que les mâchoires sont correctement montées et alignées. Assurez-vous que le ressort est bien placé entre les lèvres de sécurité. Si nécessaire, utilisez le bloc d'extension pour maintenir le parallélisme.

Quelles sont les dimensions des mâchoires fournies ?

Mâchoire or : diamètre 65-125 mm, longueur 75-320 mm ; mâchoire noire : diamètre 86-160 mm, longueur 85-325 mm ; mâchoire argent : diamètre 125,5-212 mm, longueur 65-300 mm.

Comment décompresser le ressort après utilisation ?

Inverser le processus de compression : tourner l'écrou dans le sens inverse pour relâcher la pression progressivement, en s'assurant que le ressort ne saute pas.

Où puis-je trouver des pièces de rechange pour ce compresseur ?

Contactez votre revendeur local ou le support technique VEVOR via www.vevor.com/support. Utilisez uniquement des pièces d'origine.

MODE D'EMPLOI XC4027A Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

COMPRESSEUR DE RESSORTS DE JAMBE DE FORME

MODÈLE : XC4027A

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. « Économisez la moitié », « Moitié prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous rappelons de bien vouloir vérifier soigneusement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

RESSORT DE JAMBE DE FORME

COMPRESSEUR

MODÈLE : XC4027A

Vous avez des questions sur nos produits ? Vous avez besoin d'assistance technique ? N'hésitez pas à nous contacter :

[e-mail]

Il s'agit de la notice d'utilisation d'origine. Veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve le droit d'interpréter clairement notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser, nous ne vous informerons plus en cas de mise à jour technologique ou logicielle de notre produit.

MESURES DE SÉCURITÉ IMPORTANTES

	Danger ! Lisez le mode d'emploi pour réduire le risque enquête.
	ATTENTION ! Ce symbole, placé avant un commentaire de sécurité, indique une sorte de précaution, d'avertissement ou de danger. Ignorer cela Un avertissement peut entraîner un accident.
	Attention ! Portez des lunettes de sécurité. Des étincelles sont générées pendant des éclats, des copeaux et de la poussière émis par l'appareil peuvent provoquer une perte de la vue.
	Attention ! Portez des gants. Lorsque vous utilisez ce produit, veuillez porter gants de sécurité.

Informations générales de sécurité

Veuillez lire et conserver attentivement ces instructions avant la mise en service.

Si l'appareil est partagé avec l'utilisateur, transmettez-le.

Le fabricant n'est pas responsable des blessures corporelles ou des dommages matériels causés par une utilisation ou un fonctionnement incorrect.

AVERTISSEMENT : Veuillez observer les informations suivantes pour éviter les dysfonctionnements, les dommages et les atteintes à la santé :

Danger ! Arrêtez de presser le ressort avant d'enrouler la bobine pour toucher chaque autre. Soyez particulièrement prudent lorsque vous utilisez un tournevis à percussion aérien.

Veillez au respect des réglementations en matière de santé et de sécurité, des réglementations locales des autorités et des pratiques générales de l'atelier lors de l'utilisation de cet équipement.

Portez des lunettes de protection testées. Les lunettes standard ne suffisent pas !

Ne serrez pas le ressort au point que les mâchoires se touchent. N'utilisez pas les tendeurs de ressort si des pièces sont endommagées ou manquantes, car cela peut entraîner une défaillance et/ou des blessures corporelles.

Les personnes non qualifiées ne doivent pas utiliser le tendeur de ressort. Soyez conscient des applications, des restrictions et des dangers potentiels du tendeur de ressort.

Maintenez le tendeur de ressort en bon état. Remplacez ou réparez les éléments endommagés.

Lorsque l'outil reçoit une force de traction importante, il n'est pas possible de l'utiliser

avec des machines externes, comme un pistolet à air comprimé ou une clé électrique, pour serrer

la vis. À ce stade, il est nécessaire d'utiliser une clé à douille manuelle pour

comprimer le ressort des deux côtés.

Utilisez uniquement des pièces d'origine. Les pièces non approuvées peuvent être dangereuses et annuleront la garantie.

Gardez la zone de travail propre, rangée et assurez-vous d'un éclairage adéquat.

Assurez-vous que le sol n'est pas glissant et portez des chaussures antidérapantes.

Retirez les vêtements inappropriés, les cravates, les montres, les bagues et autres objets en

vrac. Retirez les bijoux. Attachez les cheveux

longs. Portez des vêtements de protection

appropriés. Lorsqu'il n'est pas utilisé, nettoyez le tendeur à ressort, conservez-le en lieu sûr, au sec et rangez-le

dans un endroit sûr pour les enfants.

CONSERVEZ CES INSTRUCTIONS

Paramètres du produit

Charge max.

4500 kg

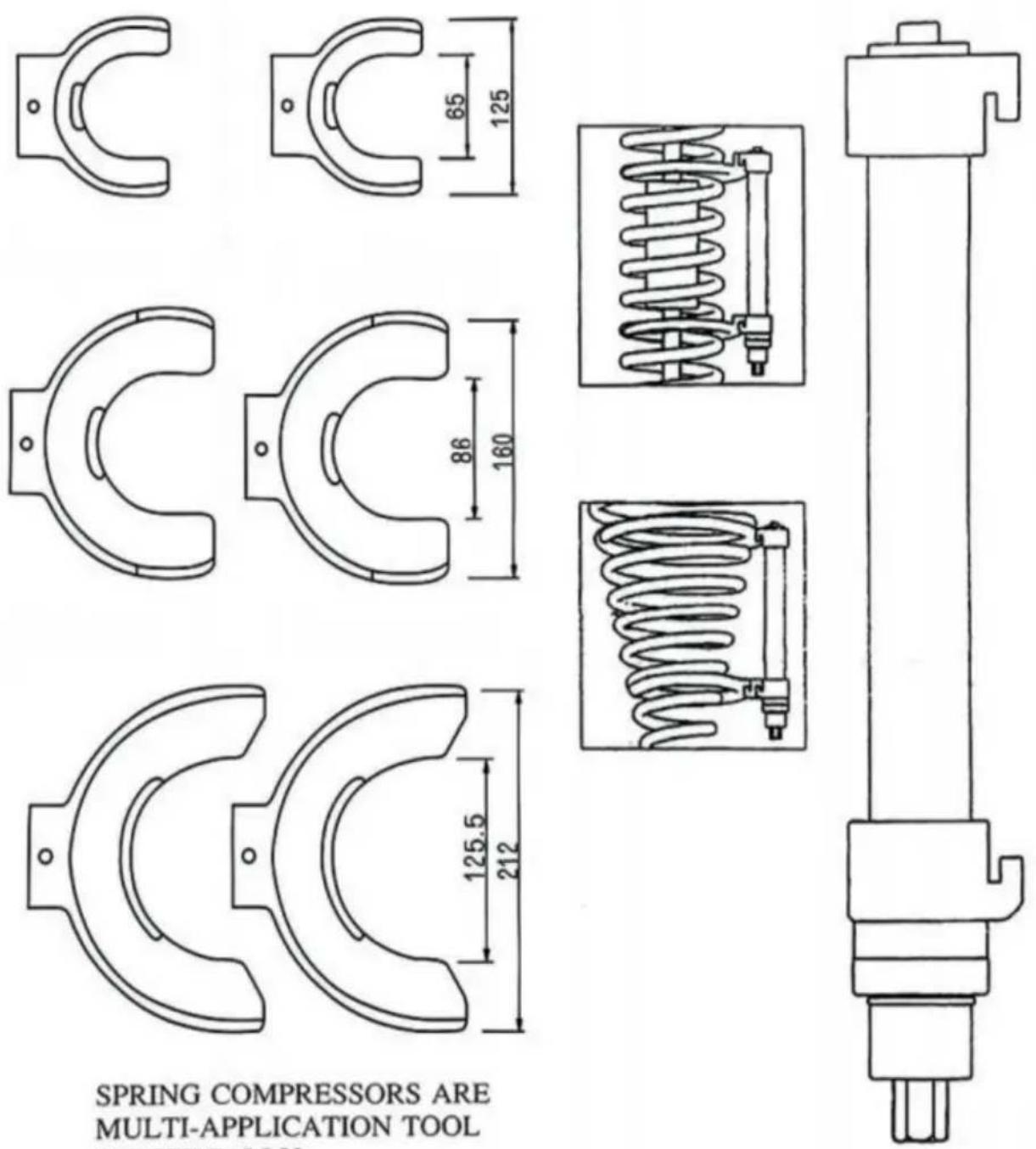

Paramètres de la mâchoire

Spécifications de couleur Plage de	compression
Mâchoire en or 65-125 mm	75-320 mm
Mâchoire noire 86-160 mm	85-325mm
Argent et en 125,5-212 mm	65-300 mm

Les compresseurs de ressort sont des outils polyvalents spécialement conçus pour les suspensions MacPherson modernes.

Développés pour les suspensions MacPherson modernes, avec une gamme de 3 jeux de fourches monobloc interchangeables.

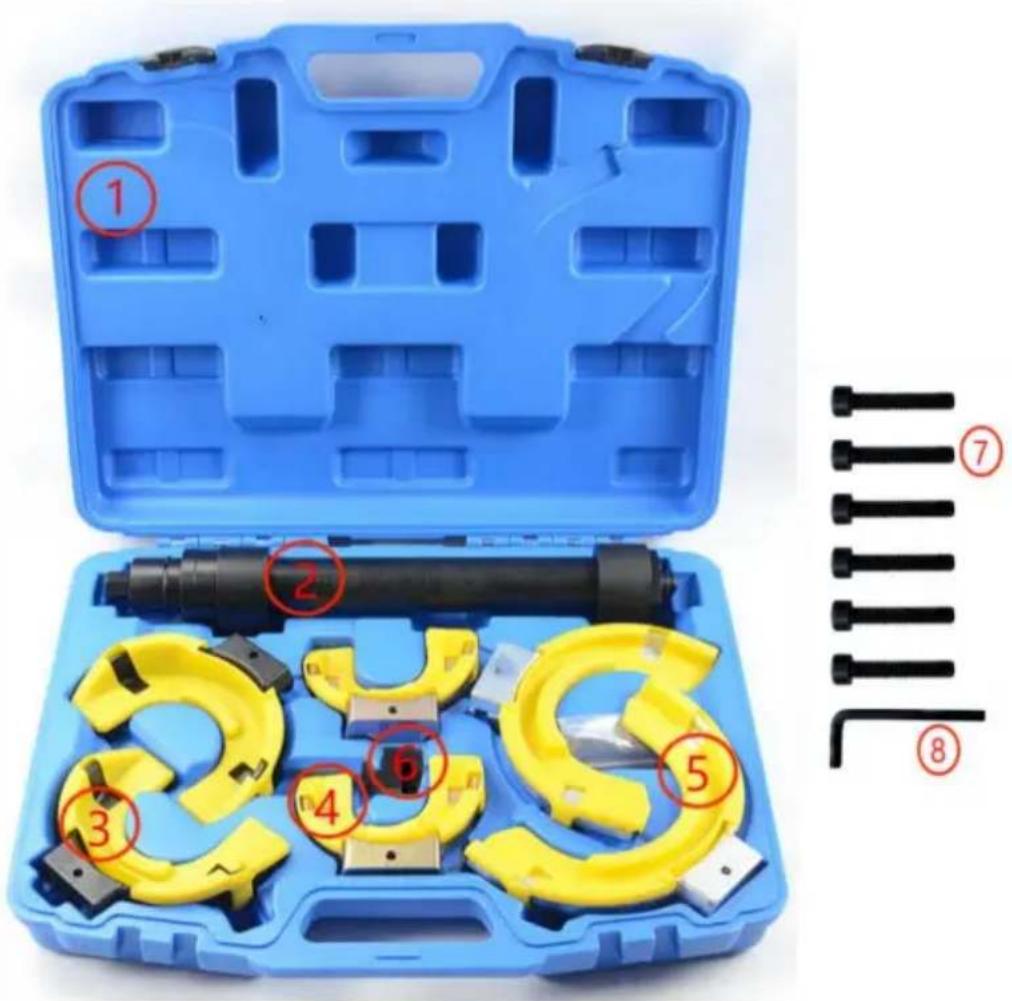

Description (Fig. 1)

Non. Nom		Qté.
1	Boîte à outils	1
2	Axe central	1
3	Mâchoire noire	2
4	Mâchoire d'or	2
5	Mâchoire d'argent	2
6	Bloc d'extension	1
7	Vis	6
8	Clé Allen	1

Convient aux jambes de force à ressort McPherson.

Équipé d'un support d'extension de fourche, qui permet également une utilisation avec des ressorts coniques.

Livré avec trois paires de jougs interchangeables de différentes tailles pour une variété d'applications de véhicules et avec une protection de fourche en plastique. Ceux-ci protègent la gaine du ressort contre les dommages qui peuvent invalider la garantie du constructeur du véhicule.

Les barres de sécurité sont soigneusement façonnées pour éviter la déflexion des ressorts sous pression.

La broche est entraînée par un écrou hexagonal de 22 mm.

Chaque mâchoire est dotée de lèvres de sécurité pour éviter tout glissement et est conçue pour s'adapter à l'inclinaison du ressort.

Cela garantit un contact de surface maximal entre les mâchoires de serrage et le ressort, éliminant ainsi le risque de glissement de la pince autour du ressort.

Opération

Ce produit est un outil de filetage mécanique. Avant utilisation, veuillez appliquer de la graisse lubrifiante sur le filetage, ce qui peut considérablement prolonger la durée de vie du produit.

Attention ! Ne forcez pas trop sur le ressort pour éviter que la bobine ne s'enroule ou que les mâchoires de serrage se touchent.

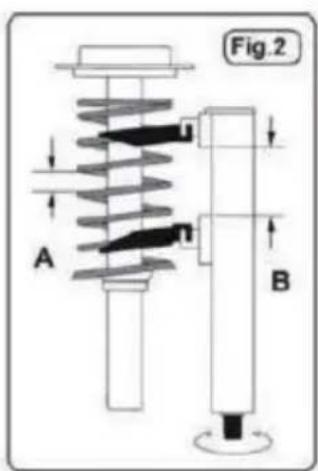

Assurez-vous que les mâchoires de serrage et le corps du tendeur sont alignés correctement à tout moment pendant la compression du ressort et qu'ils ont une bonne distance les uns des autres.

Pour les ressorts coniques, le centre du ressort doit être parallèle au corps du tendeur de ressort.

Si nécessaire, utilisez le bloc d'extension pour maintenir le ressort et le corps du tendeur parallèles.

Fixez la jambe de force avec une pince, un étau ou tout autre dispositif de maintien approprié.

Pour comprimer une jambe de force retirée d'un véhicule :

1. Montez les mâchoires sélectionnées sur le corps du tendeur de ressort, fixez la vis de fixation et serrez-les fermement.
2. À l'aide d'outils pneumatiques ou d'outils manuels, écartez l'écrou hexagonal jusqu'à la longueur du ressort. Les mâchoires doivent être comprimées autant que possible pour permettre la compression du plus grand nombre de tours possible.
3. Placez le tendeur de ressort sur le ressort, en vous assurant que les sièges du ressort sont corrects et se trouvent entre les lèvres de sécurité et la nervure extérieure, et qu'ils ne peuvent pas glisser lorsqu'il est comprimé.
4. Assurez-vous que les mâchoires et le corps sont correctement alignés.

Pour décompresser une jambe de force retirée d'un véhicule

Inversez le processus de compression pour décompresser le ressort.

Entretien général

1. Vérifiez le tendeur de ressort avant chaque utilisation pour vous assurer qu'il n'est pas endommagé ou usé. N'utilisez pas l'appareil en cas de suspicion, mais contactez votre revendeur local, qui pourra vous conseiller sur les kits de réparation et les pièces de rechange.
2. Lubrifiez l'axe du tendeur de ressort selon les besoins, au moins tous les six mois.
3. Gardez le tendeur de ressort propre et conservez-le dans un endroit sûr, sec et isolé du froid lorsqu'il n'est pas utilisé.
4. Tenir hors de portée des enfants.
