Produkttyp	Fjäderkompressor
Märke	Vevor
Modell	XC4027A
Maximal belastning	4500 kg
Medföljande käftar	3 utbytbara par (guld, svart, silver)
Kompressionsområde - Guld käft	Diameter 65-125 mm, längd 75-320 mm
Kompressionsområde - Svart käft	Diameter 86-160 mm, längd 85-325 mm
Kompressionsområde - Silver käft	Diameter 125,5-212 mm, längd 65-300 mm
Förlängningsblock	Ingår
Fästskruvar	6 skruvar
Allennyckel	1 Allennyckel
Drivningstyp	Sexkantsmutter 22 mm (manuell nyckel rekommenderas vid hög belastning)
Användningsområden	McPherson fjäderben, koniska fjädrar
Underhåll	Smörj axeln var 6:e månad, rengör efter användning
Säkerhet	Använd skyddsglasögon och handskar; komprimera inte tills käftarna nuddar; använd inte tryckluftsverktyg vid hög belastning
Reservdelar finns	Käftar, förlängningsblock, skruvar, Allennyckel
Garanti	Elektroniskt garantibevis på www.vevor.com/support
Material	Stål

Vanliga frågor - XC4027A Vevor

Hur använder jag fjäderkompressorn XC4027A?

Montera lämpliga käftar på kroppen och fäst med skruvarna. Placera verktyget på fjädern och se till att säkerhetsläpparna sitter ordentligt. Vrid sexkantsmuttern (22 mm) med en manuell eller tryckluftsnyckel för att komprimera. Komprimera inte tills käftarna nuddar varandra.

Vilka säkerhetsåtgärder ska vidtas?

Använd skyddsglasögon och skyddshandskar. Använd inte trycklufts- eller elverktyg vid hög belastning. Kontrollera verktygets skick före varje användning. Håll barn på avstånd. Dra inte åt käftarna helt.

Vilka typer av fjädrar kan komprimeras med denna apparat?

Denna kompressor passar för McPherson fjäderben och koniska fjädrar. Levereras med tre par utbytbara käftar för olika storlekar.

Hur underhåller jag fjäderkompressorn?

Smörj centralaxeln var sjätte månad med fett. Rengör verktyget efter användning. Förvara på en torr och säker plats, utom räckhåll för barn.

Vad är verktygets maximala belastning?

Den maximala belastningen är 4500 kg.

Kan jag använda en tryckluftsslagnyckel för att komprimera fjädern?

Nej, när verktyget utsätts för stor dragkraft rekommenderas inte trycklufts- eller elverktyg. Använd en manuell hylsnyckel.

Vad gör jag om käftarna inte håller fjädern ordentligt?

Kontrollera att käftarna är korrekt monterade och inriktade. Se till att fjädern är ordentligt placerad mellan säkerhetsläpparna. Använd vid behov förlängningsblocket för att bibehålla parallellitet.

Vilka mått har de medföljande käftarna?

Guld käft: diameter 65-125 mm, längd 75-320 mm; svart käft: diameter 86-160 mm, längd 85-325 mm; silver käft: diameter 125,5-212 mm, längd 65-300 mm.

Hur avlastar jag fjädern efter användning?

Vänd kompressionsprocessen: vrid muttern i motsatt riktning för att gradvis släppa trycket, och se till att fjädern inte hoppar.

Var kan jag hitta reservdelar till denna kompressor?

Kontakta din lokala återförsäljare eller VEVORs tekniska support via www.vevor.com/support. Använd endast originaldelar.

BRUKSANVISNING XC4027A Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

STRUT FJÄDERKOMPRESSOR

MODELL: XC4027A

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara halva", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och doser behöver inte nödvändigtvis täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

STRUT SPRING KOMPRESSOR

MODELL: XC4027A

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

[e-mail]

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

VIKTIGA SÄKERHETSÅTGÄRDER

	Fara! Läs bruksanvisningen för att minska risken för förfrågan.
	VARNING! Denna symbol, placerad före en säkerhetskommentar, indikerar ett slags försiktighetsåtgärd, varning eller fara. Ignorerar detta varning kan leda till en olycka.
	Försiktighet! Använd skyddsglasögon. Gnistor genererade under fungerar eller splitter, spån och damm som avges av enheten kan orsaka förlust av synen.
	Försiktighet! Använd handskar. När du använder denna produkt, vänlige handskar för säkerhet.

Allmän säkerhetsinformation

Läs och förvara dessa instruktioner noggrant före idrifttagning. Om enheten delas med användaren, skicka den vidare.

Tillverkaren ansvarar inte för person-/egendomsskador som orsakats genom användning eller felaktig användning.

VARNING: Observera följande information för att undvika funktionsfel, skador och hälsoproblem:

Fara! Sluta klämma på fjädern innan du lindar spiralen för att röra vid var och en andra. Var extra försiktig när du använder en slagskruvmejsel.

Se till att följa hälso- och säkerhetsföreskrifter, lokala myndigheters regler och allmän verkstadspraxis vid användningen av denna utrustning.

Använd testade skyddsglasögon. Vanliga glasögon räcker inte!

Kläm inte fjädern så långt att käftarna nuddar. Använd inte fjäderspännare om delar är skadade eller saknas, eftersom

Detta kan orsaka fel och/eller personskada.

Kvalificerade personer får inte använda fjäderspännaren. Var medveten om tillämpningar, begränsningar och potentiella faror med fjäderspännare.

Håll fjäderspännaren i gott skick. Byt ut eller reparera skadade delar. När verktyget får en stor dragkraft är det inte möjligt att använda externa maskiner, såsom en luftpistol eller en elektrisk skiftnyckel, för att dra åt skruven. Vid denna tidpunkt är det nödvändigt att använda en manuell hylsnyckel för att trycka ihop fjädern på båda sidor.

Använd endast originaldelar. Ej godkända delar kan vara farliga och kommer att ogiltigförklara garantin.

Håll arbetsområdet rent, snyggt och sörj för tillräcklig belysning. Se till att golvet inte är halt och bär halkfria skor. Ta bort olämpliga kläder, slipsar, klockor, ringar och annat löst. Ta bort smycken. Bind tillbaka långt hår. Bär lämpliga skyddskläder. När den inte används, rengör fjäderspännaren, förvara den säkert, torr och på en barnsäker plats.

Produktparametrar

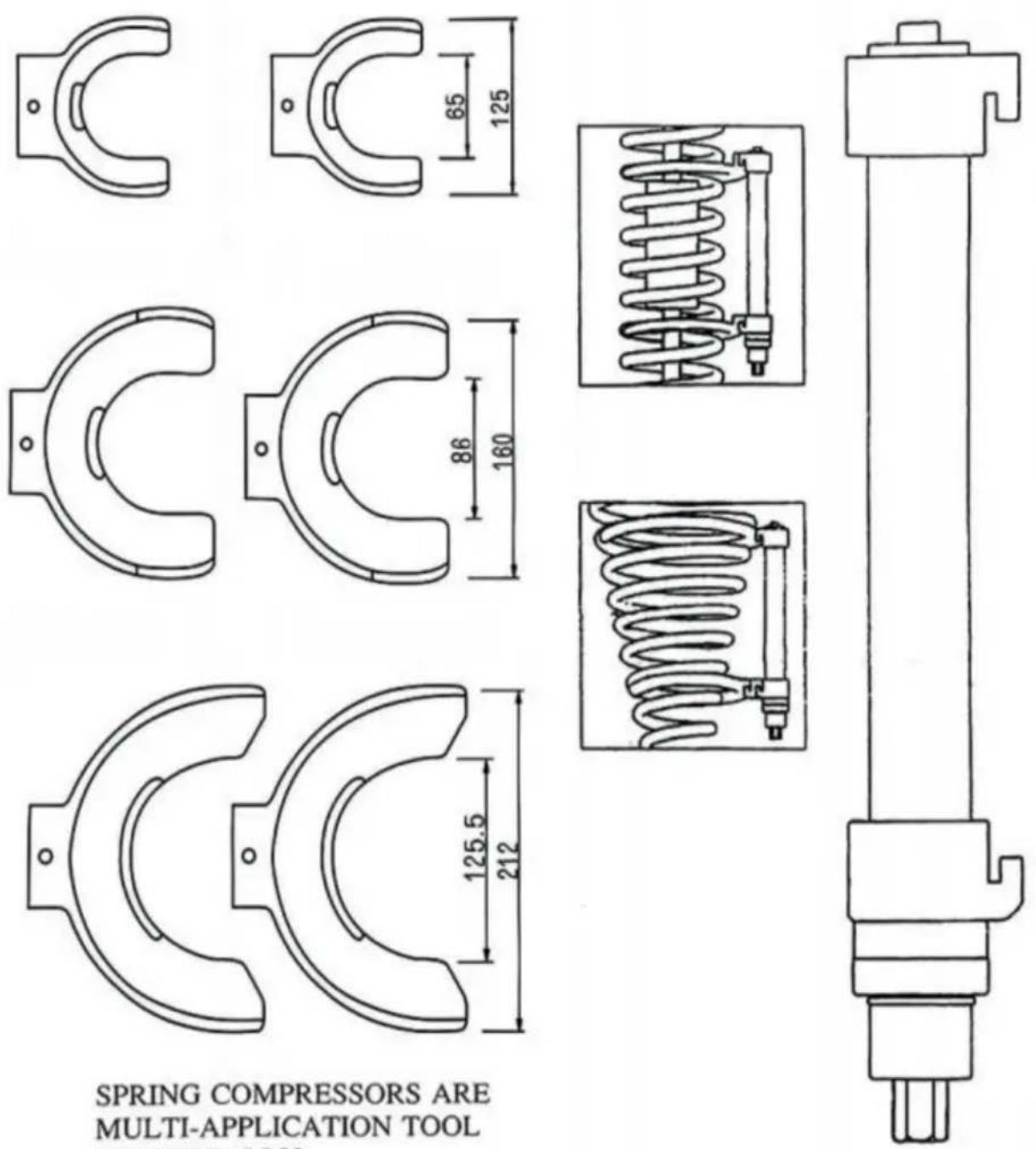

Käkparametrar

Max.belastning

4500 kg

FJÄDERKOMPRESSORER ÄR ETT MÅNGANVÄNDNINGSVERKTYG SPECIELLT UTVECKLAT FÖR MODERNA MACPHERSON-FJÄDRAR, MED EN UPPSÄTTNING AV 3 UTBYYTBARA MONO-BLOCK-GAFFLAR.

Färgspecifikationer Kompressionsområde
Guldback 65	-125mm	75-320 mm
Svart käke 86	-160mm	85-325 mm
Silver And 125,5-212 mm		65-300 mm

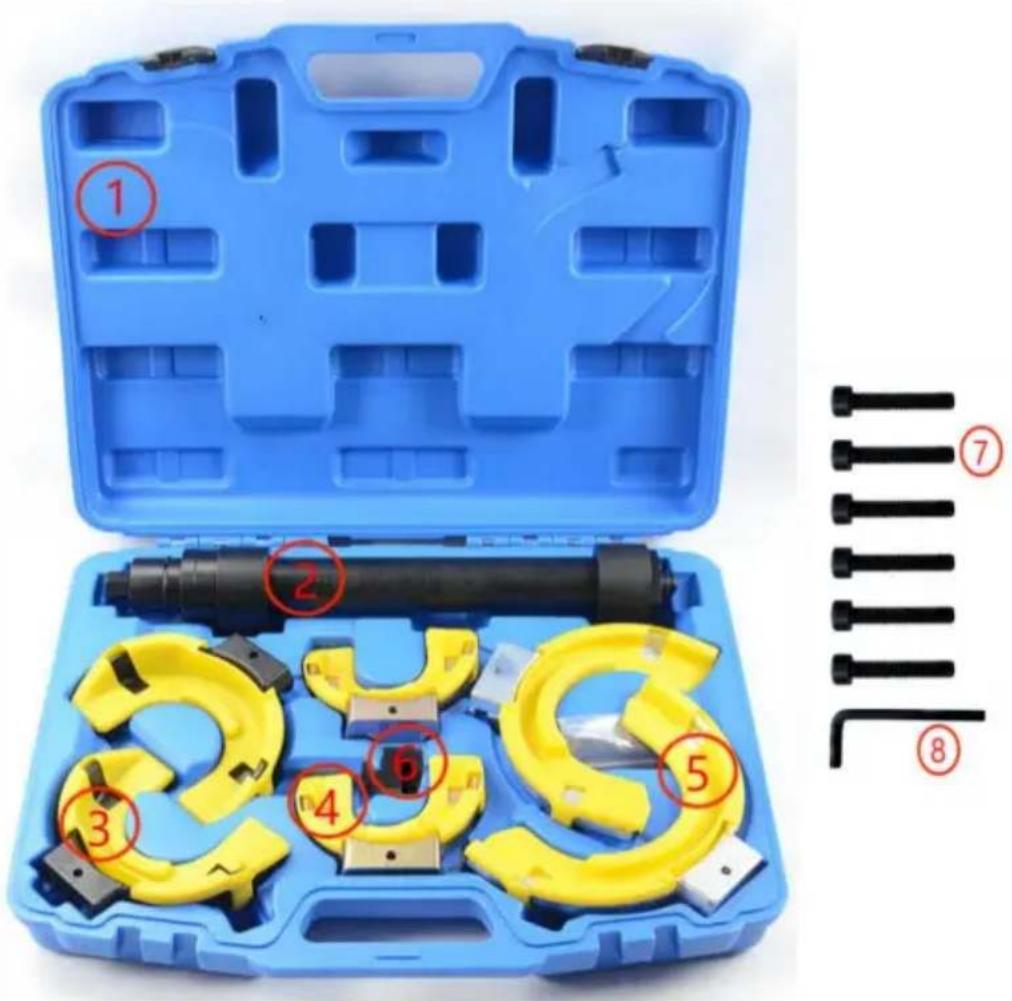

Beskrivning (Fig. 1)

Inga. Namn		Antal.
1	Verktygslåda	1
2	Centralaxeln	1
3	Svart käke	2
4	Guld käke	2
5	Silverkäke	2
6	Förlängningsblock	1
7	Skruva	6
8	Insexnyckel	1

Lämplig för McPherson fjäderben.

Utrustad med ett okförlängningsfäste, som även tillåter användning på koniska fjädrar.

Kommer med tre par utbytbara ok i olika storlekar för olika fordonsapplikationer och med plastokskydd. Dessa

skyddar fjädermanteln från skador som kan ogiltigförklara fordonstillverkarens garanti.

Säkerhetsstängerna är noggrant formade för att förhindra avböjning av fjädrarna under press.

Spindeln drivs av en 22 mm sexkantsmutter. Varje käke

har säkerhetsläppar för att förhindra halkning och är designade för att anpassa sig till fjäderns lutning.

Detta säkerställer maximal ytkontakt mellan klämbackarna och fjädern, vilket eliminerar risken för att klämman glider runt fjädern.

Drift

Denna produkt är ett mekaniskt gängverktyg. Applicera smörjfett på gängan före användning, vilket kan förlänga produktens livslängd avsevärt.

Varning! Vänligen ansträng inte fjädern så mycket att spiralen rullar eller klämkäftarna berör.

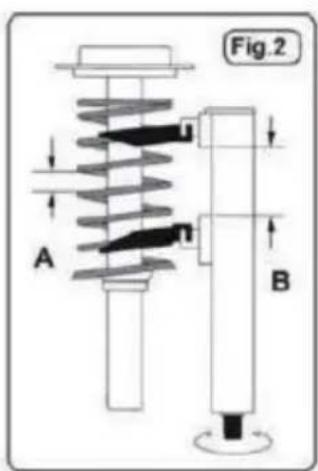

Se till att klämbackarna och spännarens kropp är korrekt inriktade hela tiden under komprimeringen av fjädern och ha bra avstånd från varandra.

För koniska fjädrar bör fjäderns centrum vara parallellt med fjäderspännarens kropp. Använd vid behov förlängningsblocket för att behålla fjädern och kroppen spännaren parallell.

Fäst staget med en klämma, ett skruvstycke eller annan lämplig hållaranordning.

För att komprimera ett fjäderben som tagits bort från ett fordon.

1. Montera de valda käftarna på fjäderspännarens kropp, fäst fästskruvarna och dra åt dem ordentligt.
2. Dra isär sexkantsmuttern med hjälp av luftverktyg eller handverktyg till längden av fjädern. Käkarna måste komprimeras så mycket som möjligt för att tillåta kompression av så många varv som möjligt.
3. Placera fjäderspännaren på fjädern och se till att fjäderns säten är korrekta och sitter mellan säkerhetsläpparna och den yttre ribban, och kan inte glida ut när den är komprimerad.
4. Se till att käftarna och kroppen är rätt inriktade.

För dekomprimering av ett fjäderben som tagits bort från ett fordon.

Vänd om kompressionsprocessen för att dekomprimera fjädern.

Allmänt underhåll

1. Kontrollera fjäderspännaren före varje användning för att säkerställa att den inte är skadad eller utsliten. Använd inte enheten vid misstanke, utan kontakta din lokala återförsäljare, som kan ge dig råd om reparationssatser och reservdelar.

2. Smörj fjäderspännarspindeln efter behov, minst var sjätte månad.

3. Håll fjäderspännaren ren och förvara den på en säker, torr, kall och isolerad plats när den inte används.

4. Förvaras utom räckhåll för barn.

Tillverkad i Kina
