Soort product	Veercompressor
Merk	Vevor
Model	XC4027A
Maximale belasting	4500 kg
Meegeleverde bekken	3 verwisselbare paren (goud, zwart, zilver)
Compressiebereik - Gouden bek	Diameter 65-125 mm, lengte 75-320 mm
Compressiebereik - Zwarte bek	Diameter 86-160 mm, lengte 85-325 mm
Compressiebereik - Zilveren bek	Diameter 125,5-212 mm, lengte 65-300 mm
Verlengblok	Inbegrepen
Bevestigingsschroeven	6 schroeven
Inbussleutel	1 inbussleutel
Aandrijvingstype	Zeskantmoer 22 mm (handmatige sleutel aanbevolen bij zware belasting)
Toepassingen	McPherson-veerpoten, conische veren
Onderhoud	Smeer de as elke 6 maanden, reinig na gebruik
Veiligheid	Draag een veiligheidsbril en handschoenen; niet comprimeren tot de bekken elkaar raken; geen pneumatisch gereedschap gebruiken bij zware belasting
Reserveonderdelen beschikbaar	Bekken, verlengblok, schroeven, inbussleutel
Garantie	Elektronisch garantiecertificaat op www.vevor.com/support
Materiaal	Staal

Veelgestelde vragen - XC4027A Vevor

Hoe gebruik ik de veercompressor XC4027A?

Monteer de juiste bekken op het lichaam en bevestig ze met de schroeven. Plaats het gereedschap op de veer en zorg dat de veiligheidslippen goed op hun plaats zitten. Draai aan de zeskantmoer (22 mm) met een handmatige of pneumatische sleutel om te comprimeren. Compresseer niet totdat de bekken elkaar raken.

Welke veiligheidsmaatregelen moeten worden genomen?

Draag een veiligheidsbril en beschermende handschoenen. Gebruik geen pneumatisch of elektrisch gereedschap bij zware belasting. Controleer de staat van het gereedschap voor elk gebruik. Houd kinderen uit de buurt. Draai de bekken niet volledig dicht.

Welke soorten veren kunnen met dit apparaat worden gecomprimeerd?

Deze compressor is geschikt voor McPherson-veerpoten en conische veren. Wordt geleverd met drie paar verwisselbare bekken voor verschillende maten.

Hoe onderhoud ik de veercompressor?

Smeer de centrale as elke zes maanden met vet. Reinig het gereedschap na gebruik. Bewaar op een droge en veilige plaats, buiten bereik van kinderen.

Wat is de maximale belasting van het gereedschap?

De maximale belasting is 4500 kg.

Kan ik een pneumatische slagmoersleutel gebruiken om de veer te comprimeren?

Nee, wanneer het gereedschap een grote trekkracht ondervindt, wordt het afgeraden om pneumatisch of elektrisch gereedschap te gebruiken. Gebruik een handmatige dopmoersleutel.

Wat te doen als de bekken de veer niet goed vasthouden?

Controleer of de bekken correct zijn gemonteerd en uitgelijnd. Zorg ervoor dat de veer goed tussen de veiligheidslippen zit. Gebruik indien nodig het verlengblok om de paralleliteit te behouden.

Wat zijn de afmetingen van de meegeleverde bekken?

Gouden bek: diameter 65-125 mm, lengte 75-320 mm; zwarte bek: diameter 86-160 mm, lengte 85-325 mm; zilveren bek: diameter 125,5-212 mm, lengte 65-300 mm.

Hoe de veer na gebruik decompresseren?

Keer het compressieproces om: draai de moer in de tegenovergestelde richting om de druk geleidelijk te verminderen, en zorg ervoor dat de veer niet wegspringt.

Waar kan ik reserveonderdelen voor deze compressor vinden?

Neem contact op met uw lokale dealer of VEVOR technische ondersteuning via www.vevor.com/support. Gebruik alleen originele onderdelen.

GEBRUIKSAANWIJZING XC4027A Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en doseringen betekenen niet noodzakelijkerwijs dat ze alle categorieën gereedschappen dekken die wij aanbieden. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

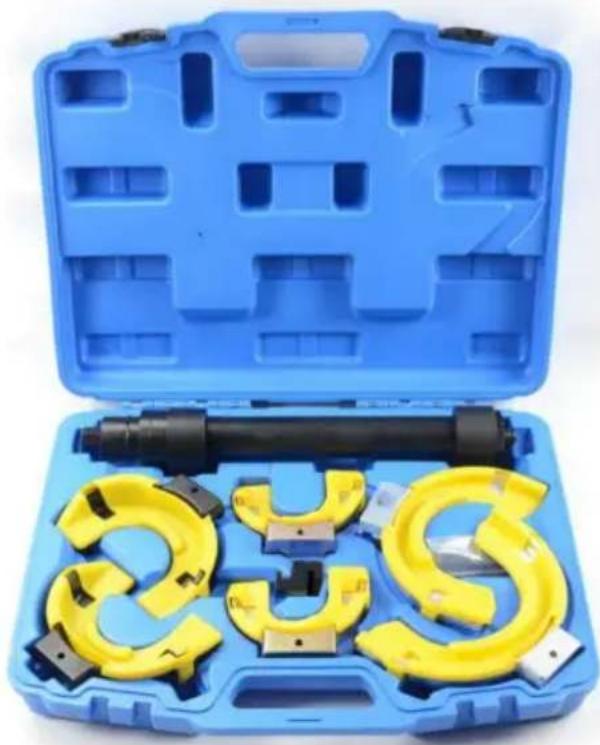

VOETVEER COMPRESSOR

MODEL:XC4027A

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn

BELANGRIJKE VEILIGHEIDSMAATREGELEN

	Gevaar! Lees de gebruiksaanwijzing om het risico op navraag.
	WAARSCHUWING! Dit symbool, geplaatst voor een veiligheidsopmerking, geeft een soort voorzorgsmaatregel, waarschuwing of gevaar aan. Het negeren hiervan waarschuwing kan leiden tot een ongeval.
	Let op! Draag een veiligheidsbril. Vonken die ontstaan tijdens werken of splinters, spaanders en stof die door het apparaat worden uitgestoten, kunnen verlies van het gezichtsvermogen veroorzaken.
	Let op! Draag handschoenen. Draag bij gebruik van dit product handschoenen voor de veiligheid.

Algemene veiligheidsinformatie

Lees en bewaar deze instructies zorgvuldig voordat u het apparaat in gebruik neemt.

het apparaat wordt gedeeld met de gebruiker, geef het door.

De fabrikant is niet aansprakelijk voor persoonlijk letsel/schade aan eigendommen veroorzaakt door gebruik of onjuiste bediening.

WAARSCHUWING: Let op om storingen, schade en

gezondheidsstoornis, de volgende informatie:

ÿ Gevaar! Stop met het knijpen in de veer voordat u de spoel opwindt om elk contact te raken andere. Wees extra voorzichtig bij het gebruik van een luchtslagschroevendraaier.

Zorg ervoor dat de gezondheids- en veiligheidsvoorschriften en de voorschriften van de lokale overheid worden nageleefd.

autoriteiten en de algemene werkplaatspraktijk bij het gebruik van deze apparatuur.

Draag een geteste bril. Een standaard bril is niet voldoende!

Knijp de veer niet zo ver in dat de kaken elkaar raken. Gebruik de veerspanners niet als er onderdelen beschadigd zijn of ontbreken, omdat

dit kan leiden tot storingen en/of persoonlijk letsel. Niet-

gekwalificeerde personen mogen de veerspanner niet gebruiken. Wees u bewust van de toepassingen, beperkingen en mogelijke gevaren van de veerspanner.

Houd de veerspanner in goede staat. Vervang of repareer beschadigde

onderdelen.

Wanneer het gereedschap een grote trekkracht ontvangt, is het niet mogelijk om

externe apparatuur, zoals een luchtpistool of een elektrische sleutel, om de schroef vast te draaien. Op dit moment is het nodig om een handmatige dopsleutel te gebruiken om

Druk de veer aan beide kanten samen.

Gebruik alleen originele onderdelen. Niet-goedgekeurde onderdelen kunnen gevaarlijk zijn en vervalt de garantie.

Houd de werkplek schoon, opgeruimd en zorg voor voldoende verlichting. Zorg

ervoor dat de vloer niet glad is en draag schoenen met antislipzolen. Verwijder

ongeschikte kleding, stropdassen, horloges, ringen en andere losse kledingstukken.

Verwijder sieraden. Bind lang haar vast. Draag

geschikte beschermende kleding. Reinig de

veerspanner wanneer deze niet in gebruik is, bewaar deze op een veilige, droge plaats en berg

op een kindvriendelijke plaats.

BEWAAR DEZE INSTRUCTIES

Productparameters

Max. belasting

4500kg

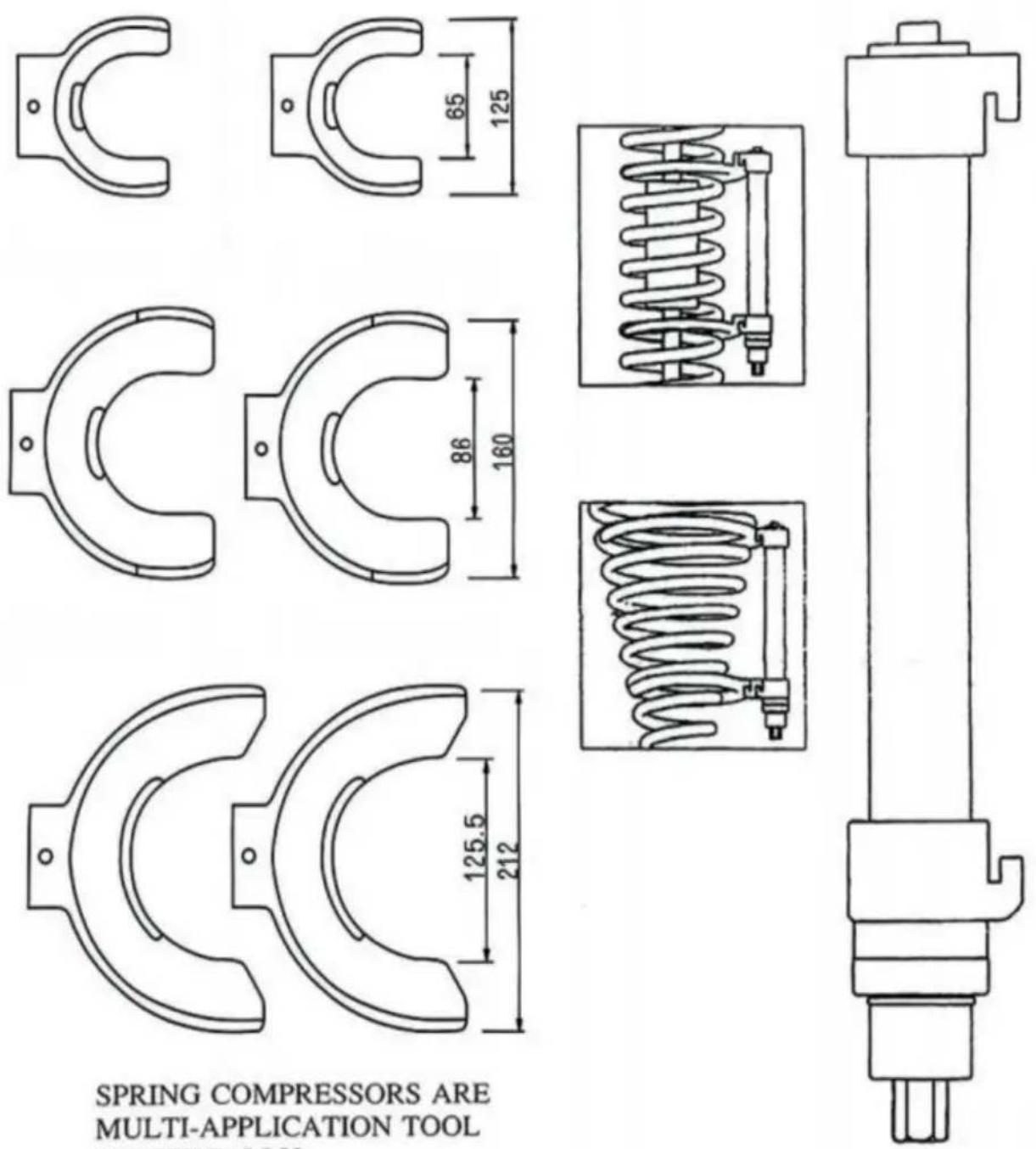

Kaakparameters

Kleurspecificaties Compressiebereik
Gouden kaak	65 -125mm	75-320mm
Zwarte Kaak	86 -160mm	85-325 mm
Zilver En tussen	125,5 en 212 mm	65-300mm

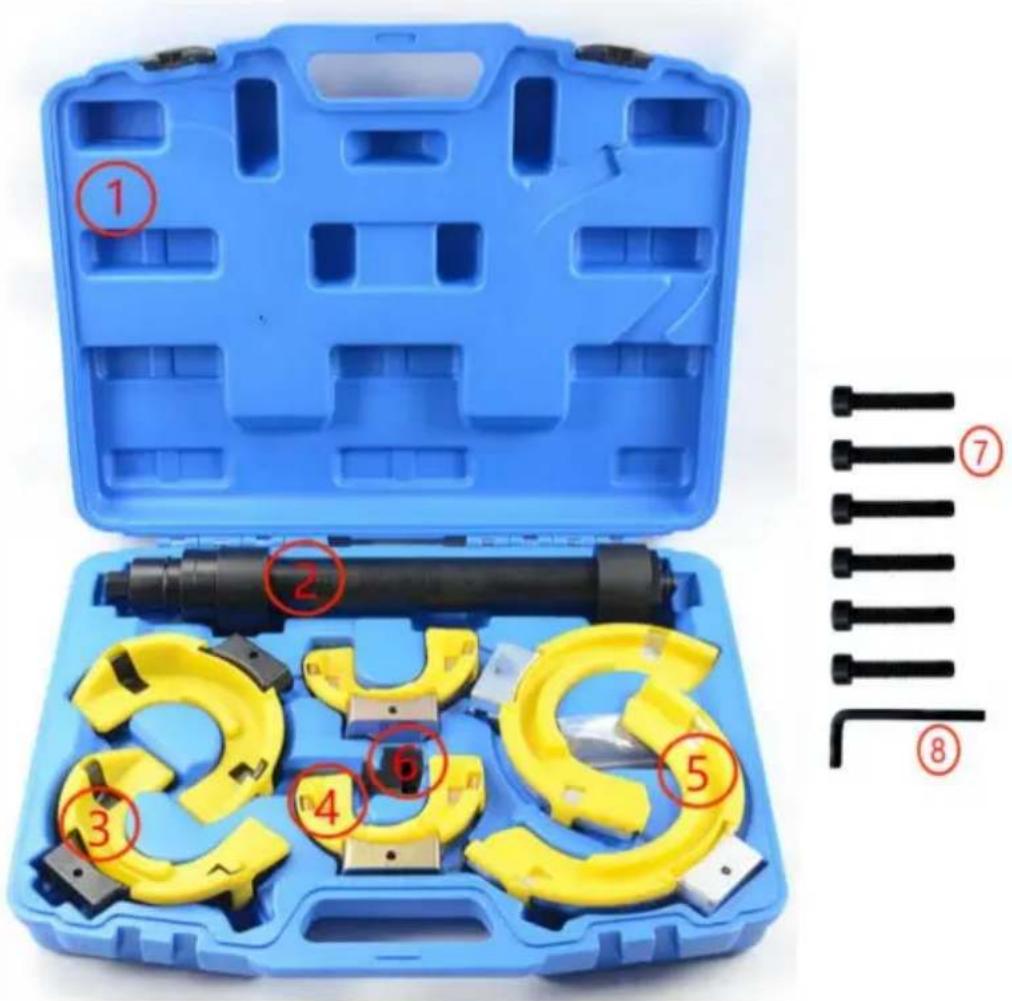

Beschrijving (Fig. 1)

Geschikt voor McPherson veerpoten. Uitgerust met een jukverlengbeugel, die ook gebruik op

conische veren.

Wordt geleverd met drie paar verwisselbare jukken van verschillende maten voor een verscheidenheid aan voertuigtoepassingen en met kunststof jukbescherming.

Deze beschermen de veermantel tegen schade die de garantie van de voertuigfabrikant.

De veiligheidsstangen zijn zorgvuldig gevormd om doorbuiging van de veren te voorkomen onder druk.

De spindel wordt aangedreven door een zeskantmoer van 22 mm.

Elke bek heeft veiligheidslippen om wegglijden te voorkomen en is ontworpen om zich aan te passen aan de helling van de veer.

Dit zorgt voor maximaal oppervlaktecontact tussen de klembekken en de veer, waardoor het risico dat de klem om de veer glijdt, wordt geëlimineerd.

Bediening

Dit product is een mechanisch draadgereedschap. Breng voor gebruik smeervet op de draad, wat de levensduur van het product aanzienlijk kan verlengen.

Waarschuwing! Span de veer niet zo hard aan dat de spoel opwindt of de klembekken elkaar raken.

Zorg ervoor dat de klembekken en het lichaam van de spanner goed vastzitten en altijd correct uitgelijnd zijn tijdens het samendrukken van de veer, en houd voldoende afstand van elkaar.

Bij conische veren moet het midden van de veer evenwijdig zijn aan het lichaam van de veerspanner.

Gebruik indien nodig het verlengblok om de veer en het lichaam van de veerspanner parallel te houden.

Zet de steun vast met een klem, bankschroef of ander geschikt hulpmiddel.

Voor het comprimeren van een van een voertuig verwijderde veerpoot.

1. Monteer de geselecteerde kaken op het lichaam van de veerspanner, bevestig de bevestigingsschroeven en draai ze stevig vast.
2. Gebruik luchtgereedschap of handgereedschap om de zeskantmoer uit elkaar te draaien tot de lengte van de veer. De kaken moeten zo ver mogelijk worden samengedrukt om compressie van zoveel mogelijk windingen mogelijk te maken.
3. Plaats de veerspanner op de veer en zorg ervoor dat de veer correct zit tussen de veiligheidslippen en de buitenste rib, en niet kan wegglijden als ze worden samengedrukt.
4. Zorg ervoor dat de kaken en het lichaam correct zijn uitgelijnd.

Voor het decomprimeren van een veerpoot die uit een voertuig is verwijderd: keer het compressieproces om om de veer te decomprimeren.

Algemeen onderhoud

1. Controleer de veerspanner voor elk gebruik om er zeker van te zijn dat deze niet is beschadigd of versleten. Gebruik het apparaat niet bij vermoeden van schade, maar neem contact op met uw plaatselijke dealer, die u kan adviseren over reparatiesets en reserveonderdelen.
2. Smeer de spindel van de veerspanner indien nodig, ten minste elke zes maanden.
3. Houd de veerspanner schoon en bewaar deze op een veilige, droge en koude-isolerende plaats wanneer u deze niet gebruikt.
4. Buiten bereik van kinderen houden.

Gemaakt in China
