XC4027A - Federspanner Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Federkompressor
Marke	Vevor
Modell	XC4027A
Maximale Last	4500 kg
Enthaltene Backen	3 austauschbare Paare (Gold, Schwarz, Silber)
Kompressionsbereich - Goldbacke	Durchmesser 65-125 mm, Länge 75-320 mm
Kompressionsbereich - Schwarzbacke	Durchmesser 86-160 mm, Länge 85-325 mm
Kompressionsbereich - Silberbacke	Durchmesser 125,5-212 mm, Länge 65-300 mm
Verlängerungsblock	Inklusive
Befestigungsschrauben	6 Schrauben
Inbusschlüssel	1 Inbusschlüssel
Antriebsart	Sechskantmutter 22 mm (manueller Schlüssel bei hoher Last empfohlen)
Anwendungen	McPherson-Federbeine, konische Federn
Wartung	Welle alle 6 Monate schmieren, nach Gebrauch reinigen
Sicherheit	Schutzbrille und Handschuhe tragen; nicht bis zum Kontakt der Backen zusammendrücken; bei hoher Last keine Druckluftwerkzeuge verwenden
Ersatzteile verfügbar	Backen, Verlängerungsblock, Schrauben, Inbusschlüssel
Garantie	Elektronische Garantieurkunde auf www.vevor.com/support
Material	Stahl

Häufig gestellte Fragen - XC4027A Vevor

Wie verwende ich den Federkompressor XC4027A?

Montieren Sie die passenden Backen auf den Körper und befestigen Sie sie mit den Schrauben. Setzen Sie das Werkzeug auf die Feder und stellen Sie sicher, dass die Sicherheitslippen richtig sitzen. Drehen Sie die Sechskantmutter (22 mm) mit einem manuellen oder Druckluftschlüssel, um zu komprimieren. Nicht so weit komprimieren, bis die Backen sich berühren.

Welche Sicherheitsvorkehrungen sind zu treffen?

Tragen Sie eine Schutzbrille und Schutzhandschuhe. Verwenden Sie bei hoher Last keine Druckluft- oder Elektrowerkzeuge. Überprüfen Sie den Zustand des Werkzeugs vor jedem Gebrauch. Halten Sie Kinder fern. Ziehen Sie die Backen nicht vollständig an.

Welche Arten von Federn können mit diesem Gerät komprimiert werden?

Dieser Kompressor eignet sich für McPherson-Federbeine und konische Federn. Wird mit drei austauschbaren Backenpaaren für verschiedene Größen geliefert.

Wie pflege ich den Federkompressor?

Schmieren Sie die Mittelachse alle sechs Monate mit Fett. Reinigen Sie das Werkzeug nach Gebrauch. Lagern Sie es an einem trockenen und sicheren Ort, außerhalb der Reichweite von Kindern.

Was ist die maximale Belastung des Werkzeugs?

Die maximale Belastung beträgt 4500 kg.

Kann ich einen Druckluft-Schlagschrauber zum Komprimieren der Feder verwenden?

Nein, wenn das Werkzeug einer großen Zugkraft ausgesetzt ist, wird von der Verwendung von Druckluft- oder Elektrowerkzeugen abgeraten. Verwenden Sie einen manuellen Steckschlüssel.

Was tun, wenn die Backen die Feder nicht gut halten?

Überprüfen Sie, ob die Backen korrekt montiert und ausgerichtet sind. Stellen Sie sicher, dass die Feder richtig zwischen den Sicherheitslippen sitzt. Verwenden Sie bei Bedarf den Verlängerungsblock, um die Parallelität zu erhalten.

Welche Abmessungen haben die mitgelieferten Backen?

Goldbacke: Durchmesser 65-125 mm, Länge 75-320 mm; Schwarzbacke: Durchmesser 86-160 mm, Länge 85-325 mm; Silberbacke: Durchmesser 125,5-212 mm, Länge 65-300 mm.

Wie entspanne ich die Feder nach dem Gebrauch?

Kehren Sie den Kompressionsvorgang um: Drehen Sie die Mutter in die entgegengesetzte Richtung, um den Druck allmählich abzulassen, und stellen Sie sicher, dass die Feder nicht herausspringt.

Wo finde ich Ersatzteile für diesen Kompressor?

Kontaktieren Sie Ihren örtlichen Händler oder den technischen Support von VEVOR unter www.vevor.com/support. Verwenden Sie nur Originalteile.

BEDIENUNGSANLEITUNG XC4027A Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Federbeinspanner

MODELL: XC4027A

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und bedeuten nicht unbedingt, dass sie alle von uns angebotenen Werkzeugkategorien abdecken. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

WICHTIGE SICHERHEITSHINWEISE

	Gefahr! Lesen Sie die Bedienungsanleitung, um das Risiko von Anfrage.
	ACHTUNG! Dieses Symbol vor einem Sicherheitshinweis weist weist auf eine Art Vorsichtsmaßnahme, Warnung oder Gefahr hin. Das Ignorieren dieser Warnung: Es besteht Unfallgefahr.
	Achtung! Schutzbrille tragen. Beim oder Splitter, Späne und Staub, die vom Gerät ausgestoßen werden, können zum Verlust des Sehvermögens führen.
	Achtung! Tragen Sie Handschuhe. Tragen Sie bei der Verwendung dieses Produkts Handschuhe zur Sicherheit.

Allgemeine Sicherheitshinweise

Bitte lesen Sie diese Anleitung vor der Inbetriebnahme sorgfältig durch und bewahren Sie sie auf. Das Gerät wird mit dem Benutzer geteilt. Geben Sie es weiter. Der Hersteller haftet nicht für Personen-/Sachschäden, die durch Gebrauch oder Fehlbedienung entstehen.

ACHTUNG: Bitte beachten Sie, um Fehlfunktionen, Schäden und gesundheitliche Beeinträchtigungen zu vermeiden, folgende Informationen:

Gefahr! Unterbrechen Sie das Zusammendrücken der Feder, bevor Sie die Spule so aufziehen, dass sie sich berührt.

andere. Seien Sie besonders vorsichtig, wenn Sie einen Schlagschrauber verwenden.

Stellen Sie sicher, dass die Gesundheits- und Sicherheitsvorschriften sowie die Vorschriften der örtlichen

Behörden und allgemeine Werkstattpraxis im Umgang mit dieser Ausrüstung beachtet werden.

Tragen Sie geprüfte Schutzbrillen. Eine normale Brille reicht nicht aus!

Die Feder nicht so weit zusammendrücken, dass sich die Spannbacken

berühren. Den Federspanner nicht betätigen, wenn Teile beschädigt sind oder fehlen, da

dies zu Störungen und/oder Verletzungen führen kann. Nicht

qualifizierte Personen dürfen den Federspanner nicht verwenden. Beachten Sie

die Einsatzmöglichkeiten, Einschränkungen und potenziellen Gefahren des

Federspanners.

Halten Sie den Federspanner in gutem Zustand. Ersetzen oder reparieren Sie beschädigte Teile. Wenn das Werkzeug eine große Zugkraft erhält, ist es nicht möglich, externe Maschinen wie eine Druckluftpistole oder einen elektrischen Schraubenschlüssel zum Anziehen der Schraube zu verwenden. Zu diesem Zeitpunkt ist es notwendig, einen manuellen Steckschlüssel zu verwenden, um die Feder auf beiden Seiten zusammenzudrücken.

Verwenden Sie nur Originalteile. Nicht zugelassene Teile können gefährlich sein und führen zum Erlöschen der Garantie.

Halten Sie den Arbeitsbereich sauber, ordentlich und sorgen Sie für ausreichende

Beleuchtung. Stellen Sie sicher, dass der Boden nicht rutschig ist, und tragen Sie rutschfeste

Schuhe. Entfernen Sie unangemessene Kleidung, Krawatten, Uhren, Ringe und andere lose

Gegenstände. Entfernen Sie Schmuck. Binden Sie

lange Haare zurück. Tragen Sie geeignete

Schutzkleidung. Reinigen Sie den Federspanner, wenn er nicht verwendet wird, bewahren Sie ihn sicher und trocken an einem kindersicheren Ort.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

Produktparameter

Max. Belastung

4500 kg

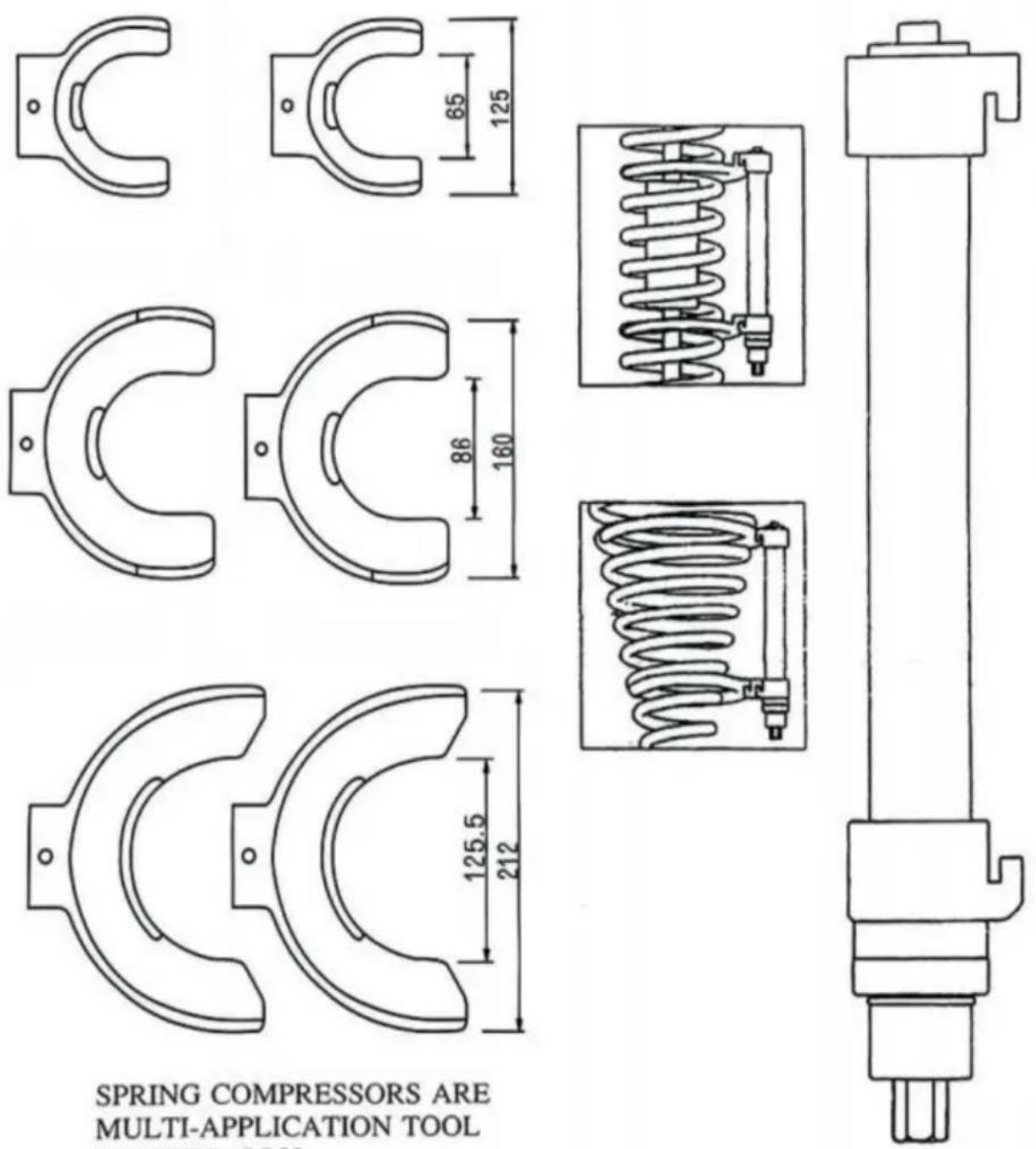

Kieferparameter

Farbspezifikationen Kompressionsbereich
Goldbacke 65	-125mm	75 bis 320 mm
Schwarze Backe	86 -160mm	85-325mm
Silber und in 1	25,5-212mm	65 bis 300 mm

FEDERSPANNER SIND EIN MULTIFUNKTIONSWERKZEUG, DAS SPEZIELL FÜR MODERNE MACPHERSON-FEDERBEINE ENTWICKELT WURDE · MIT EINER REIHE VON 3 SÄTZEN AUSTAUSCHBARER MONOBLOCK-GABELN

ENTWICKELT FÜR MODERNE MACPHERSON-FEDERBEINE · MIT EINER REIHE VON 3 SÄTZEN AUSTAUSCHBARER MONOBLOCK-GABELN

Passend für McPherson Federbeine.

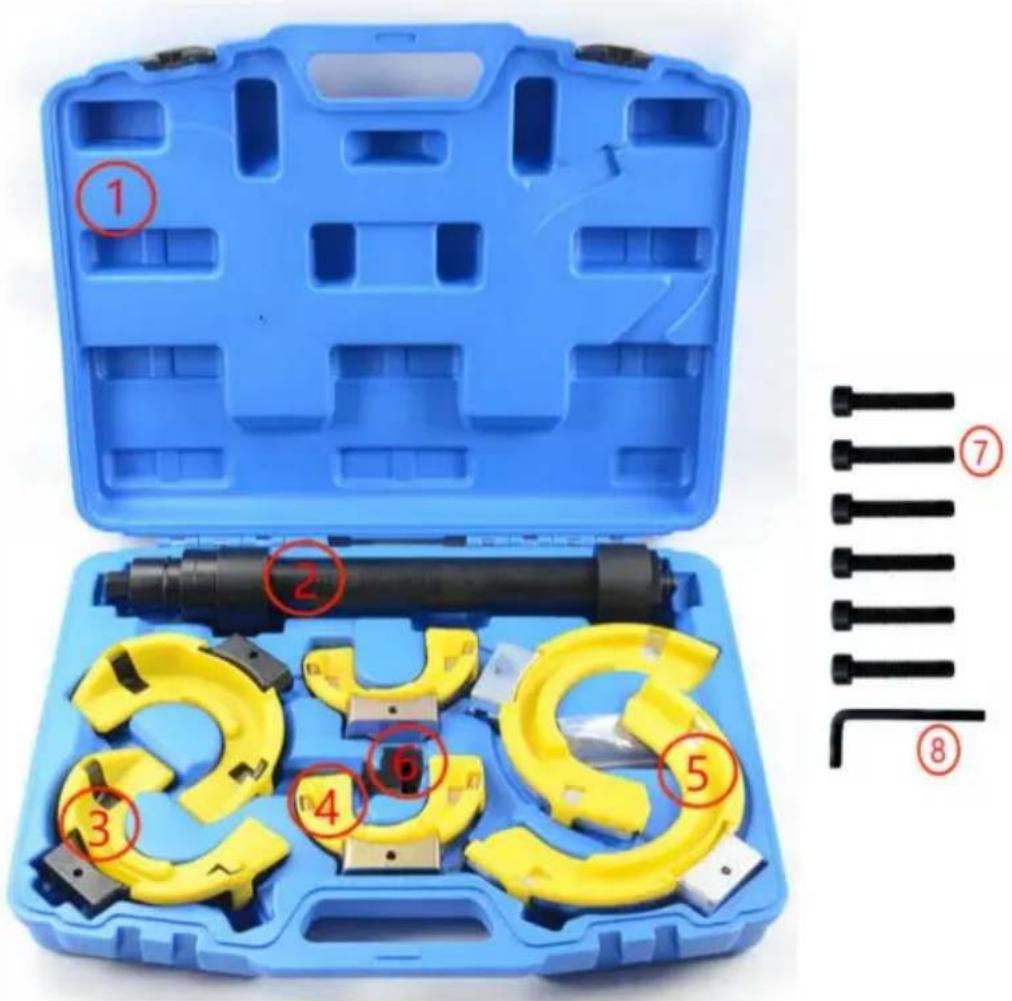

NEIN. Name		Stk.
1	Werkzeugkasten	1
2	Mittelachse	1
3	Schwarzer Kiefer	2
4	Goldkiefer	2
5	Silberkiefer	2
6	Erweiterungsblock	1
7	Schrauben	6
8	Inbusschlüssel	1

Ausgestattet mit einer Gabelverlängerung, die auch den Einsatz auf konische Federn ermöglicht.

Ausgestattet mit einer Gabelverlängerung, die auch den Einsatz auf konische Federn ermöglicht.

Kommt mit drei Paar austauschbaren Gabeln in verschiedenen Größen für eine Vielzahl von Fahrzeuganwendungen und mit Kunststoff-Jochschutz. Diese schützen die Federhülle vor Beschädigungen, die die Garantie des Fahrzeugherstellers.

Die Sicherheitsstangen sind sorgfältig geformt, um ein Durchbiegen der Federn unter Druck zu verhindern.

Die Spindel wird durch eine 22-mm-Sechskantmutter angetrieben.

Jede Backe hat Sicherheitslippen, um ein Abrutschen zu verhindern, und ist so konzipiert, dass sie sich an die Neigung der Feder anpasst.

Dadurch wird ein maximaler Flächenkontakt zwischen den Spannbacken erreicht. Dadurch wird die Gefahr vermieden, dass die Klammer um die Feder rutscht.

Betrieb

Dieses Produkt ist ein mechanisches Gewindewerkzeug. Vor Gebrauch bitte Schmierfett auf das Gewinde auftragen, das die Lebensdauer erheblich verlängern kann.

Achtung! Bitte spannen Sie die Feder nicht so stark an, dass die Spule sich aufrollt oder die Klemmbacken sich berühren.

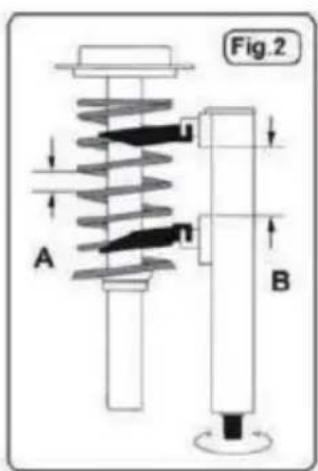

Stellen Sie sicher, dass die Spannbacken und der Körper des Spanners während der Kompression der Feder immer richtig ausgerichtet sind und einen guten Abstand zueinander haben.

Bei konischen Federn sollte die Federmitte parallel zum Körper des Federspanners sein. Verwenden

Sie bei Bedarf den Verlängerungsblock, um die Feder und den Körper des Spanners parallel zu halten.

Sichern Sie die Strebe mit einer Klammer, einem Schraubstock oder einer anderen geeigneten Haltevorrichtung.

Zum Zusammendrücken einer aus einem Fahrzeug ausgebauten Federstrebe

1. Montieren Sie die ausgewählten Backen am Körper des Federspanners, befestigen Sie die Befestigungsschrauben und ziehen Sie diese fest an.
2. Mit Druckluft- oder Handwerkzeugen die Sechskantmutter auf die Länge der Feder drehen. Die Backen müssen so weit wie möglich zusammengedrückt werden, um eine Kompression von so vielen Umdrehungen wie möglich zu erreichen.
3. Setzen Sie den Federspanner auf die Feder und achten Sie darauf, dass die Feder richtig sitzt und zwischen den Sicherungslippen und der Außenrippe sitzt, und sie kann im komprimierten Zustand nicht herausrutschen.
4. Stellen Sie sicher, dass die Backen und der Körper richtig ausgerichtet sind.

Zum Entspannen einer aus einem Fahrzeug ausgebauten Federstrebe

Den Kompressionsvorgang umkehren, um die Feder zu entspannen.

Allgemeine Wartung

1. Überprüfen Sie vor jedem Gebrauch den Federspanner, um sicherzustellen, dass er nicht beschädigt oder abgenutzt ist. Benutzen Sie das Gerät nicht, wenn Sie einen Verdacht haben, sondern kontaktieren Sie Ihren Händler vor Ort, der Sie über Reparatursätze und Ersatzteile beraten kann.
2. Schmieren Sie die Federspannspindel nach Bedarf, mindestens alle sechs Monate.
3. Halten Sie den Federspanner sauber und bewahren Sie ihn bei Nichtgebrauch an einem sicheren, trockenen und kälteisolierten Ort auf.
4. Darf nicht in die Hände von Kindern gelangen.
