XC4027A - Ściskacz sprężyn Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Ściskacz sprężyn
Marka	Vevor
Model	XC4027A
Maksymalne obciążenie	4500 kg
Dołączone szczęki	3 pary wymienne (złote, czarne, srebrne)
Zakres ściskania - Szczęka złota	Średnica 65-125 mm, długość 75-320 mm
Zakres ściskania - Szczęka czarna	Średnica 86-160 mm, długość 85-325 mm
Zakres ściskania - Szczęka srebrna	Średnica 125,5-212 mm, długość 65-300 mm
Blok przedłużający	Dołączony
Śruby mocujące	6 śrub
Klucz imbusowy	1 klucz imbusowy
Typ napędu	Nakrętka sześciokątna 22 mm (do silnych obciążeń zalecany ręczny klucz)
Zastosowania	Kolumny McPhersona, sprężyny stożkowe
Konserwacja	Smarować oś co 6 miesięcy, czyścić po użyciu
Bezpieczeństwo	Nosić okulary i rękawice; nie ściskać do styku szczęk; nie używać narzędzi pneumatycznych przy dużym obciążeniu
Dostępne części zamienne	Szczęki, blok przedłużający, śruby, klucz imbusowy
Gwarancja	Elektroniczny certyfikat gwarancyjny na www.vevor.com/support
Materiał	Stal

Często zadawane pytania - XC4027A Vevor

Jak używać ściskacza sprężyn XC4027A?

Zamontować odpowiednie szczęki na korpusie i przymocować śrubami. Umieścić narzędzie na sprężynie, upewniając się, że krawędzie bezpieczeństwa są prawidłowo założone. Obrócić nakrętkę sześciokątną (22 mm) za pomocą klucza ręcznego lub pneumatycznego, aby ścisnąć. Nie ściskać aż do styku szczęk.

Jakie środki ostrożności należy zachować?

Nosić okulary ochronne i rękawice. Nie używać narzędzi pneumatycznych ani elektrycznych przy dużym obciążeniu. Sprawdzać stan narzędzia przed każdym użyciem. Trzymać dzieci z daleka. Nie zaciskać szczęk całkowicie.

Jakie rodzaje sprężyn można ściskać za pomocą tego urządzenia?

Ten ściskacz nadaje się do kolumn McPhersona i sprężyn stożkowych. Dostarczany z trzema parami wymiennych szczęk dla różnych rozmiarów.

Jak konserwować ściskacz sprężyn?

Smarować oś centralną co sześć miesięcy smarem. Czyścić narzędzie po użyciu. Przechowywać w suchym i bezpiecznym miejscu, poza zasięgiem dzieci.

Jakie jest maksymalne obciążenie narzędzia?

Maksymalne obciążenie wynosi 4500 kg.

Czy mogę użyć pneumatycznego klucza udarowego do ściśnięcia sprężyny?

Nie, gdy narzędzie otrzymuje dużą siłę rozciągającą, nie zaleca się używania narzędzi pneumatycznych ani elektrycznych. Użyj ręcznego klucza nasadowego.

Co zrobić, jeśli szczęki nie trzymają dobrze sprężyny?

Sprawdź, czy szczęki są prawidłowo zamontowane i wyrównane. Upewnij się, że sprężyna jest dobrze umieszczona między krawędziami bezpieczeństwa. W razie potrzeby użyj bloku przedłużającego, aby zachować równoległość.

Jakie są wymiary dostarczonych szczęk?

Szczęka złota: średnica 65-125 mm, długość 75-320 mm; szczęka czarna: średnica 86-160 mm, długość 85-325 mm; szczęka srebrna: średnica 125,5-212 mm, długość 65-300 mm.

Jak rozprężyć sprężynę po użyciu?

Odwrócić proces ściskania: obracać nakrętkę w przeciwnym kierunku, aby stopniowo zmniejszyć nacisk, upewniając się, że sprężyna nie wyskoczy.

Gdzie mogę znaleźć części zamienne do tego ściskacza?

Skontaktuj się z lokalnym sprzedawcą lub działem wsparcia technicznego VEVOR przez www.vevor.com/support. Używaj tylko oryginalnych części.

INSTRUKCJA OBSŁUGI XC4027A Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

SPRĘŻYNA AMORTYZATORA

MODEL:XC4027A

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. „Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

SPRĘŻYNA AMORTYZATORA

KOMPRESOR

MODEL:XC4027A

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Obsługa [e-mail]

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

WAŻNE ZABEZPIECZENIA

	Niebezpieczeństwo! Przeczytaj instrukcję obsługi, aby zmniejszyć ryzyko zapytanie.
	OSTRZEŻENIE! Ten symbol, umieszczony przed komentarzem dotyczącym bezpieczeństwa, wskazuje na rodzaj ostrożności, ostrzeżenia lub niebezpieczeństwa. Ignorowanie tego ostrzeżenie może spowodować wypadek.
	Uwaga! Noś okulary ochronne. Iskry powstające podczas praca lub drzazgi, wióry i pył emitowany przez urządzenie mogą spowodować utratę wzroku.
	Uwaga! Noś rękawiczki. Podczas używania tego produktu, proszę nosić rękawice dla bezpieczeństwa.

Ogólne informacje dotyczące bezpieczeństwa

Przed uruchomieniem należy uważnie przeczytać i zachować niniejszą instrukcję. Jeżeli

urządzenie jest udostępniane użytkownikowi, należy je przekazać dalej.

Producent nie ponosi odpowiedzialności za obrażenia ciała/szkody materialne spowodowane przez użytkowanie lub nieprawidłową obsługę.

OSTRZEŻENIE: Należy przestrzegać poniższych wskazówek, aby uniknąć awarii, uszkodzeń i uszczerbku na zdrowiu, następujące informacje:

Niebezpieczeństwo! Przestań ściskać sprężynę przed nawinięciem cewki, aby dotykała każdej innej. Należy zachować szczególną ostrożność podczas używania wkrętarki udarowej.

Upewnij się, że przestrzegane są przepisy dotyczące zdrowia i bezpieczeństwa, przepisy lokalnych władz oraz ogólna praktyka warsztatowa w zakresie użytkowania tego sprzętu.

Noś sprawdzone gogle. Zwykłe okulary nie wystarczą!

Nie ściskaj sprężyny tak mocno, aby szczęki się zetknęły. Nie używaj napinaczy sprężyn, jeśli części są uszkodzone lub brakuje ich, ponieważ

może to spowodować awarię i/lub obrażenia ciała. Osoby

niewykwalifikowane nie mogą używać napinacza sprężyn. Należy zapoznać się z

zastosowaniami, ograniczeniami i potencjalnymi zagrożeniami związanymi z napinaczem sprężyn.

napinacz sprężyny.

Utrzymuj napinacz sprężyny w dobrym stanie. Wymień lub napraw uszkodzone strony.

Gdy narzędzie jest poddawane dużej sile rozciągającej, nie można go używać z maszynami zewnętrznymi, takimi jak pistolet pneumatyczny lub klucz elektryczny, do dokręcania śruby. W tym momencie konieczne jest użycie ręcznego klucza nasadowego, aby ścisnąć sprężynę po obu stronach.

Używaj tylko oryginalnych części. Niezatwierdzone części mogą być niebezpieczne i spowodują utratę gwarancji.

Utrzymuj miejsce pracy w czystości, porządku i zapewnij odpowiednie oświetlenie. Upewnij się, że podłoga nie jest śliska i noś antypoślizgowe buty. Zdejmij nieodpowiednie ubrania, krawaty, zegarki, pierścionki i inne luźne rzeczy.

Zdejmij biżuterię. Zwiąż długie włosy. Noś

odpowiednią odzież ochronną. Gdy nie

jest używany, wyczyść napinacz sprężynowy, utrzymuj go w bezpiecznym, suchym miejscu i przechowuj

w miejscu bezpiecznym dla dzieci.

ZAPISZ TE INSTRUKCJE

Parametry produktu

Maksymalne obciążenie

4500kg

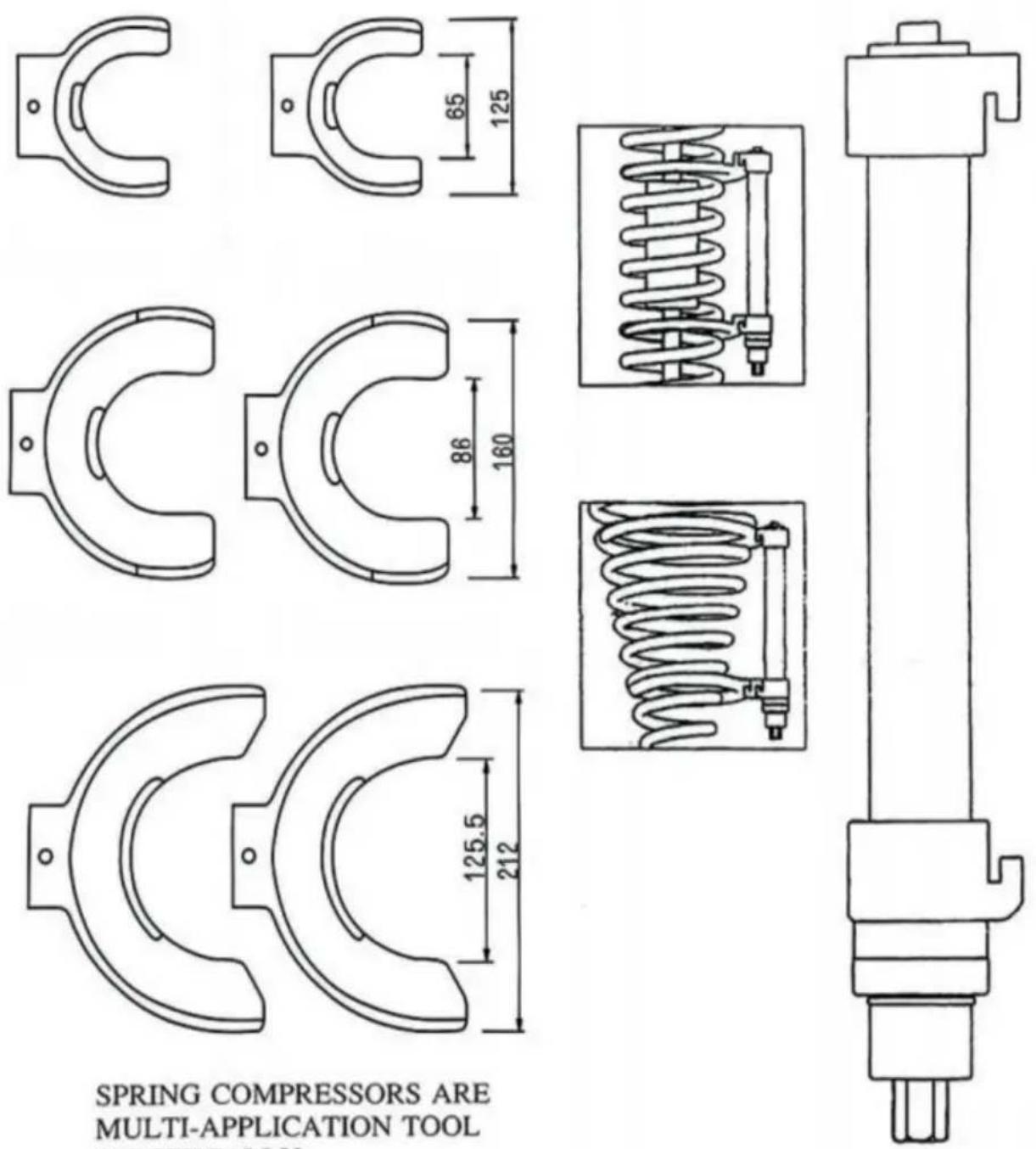

Parametry szczęki

Specyfikacje	kolorów Zakres kompresji
Złota szczęka	65-125mm	75-320 mm
Czarna szczęka	86-160mm	85-325 mm
Srebro I w 125.5-212mm		65-300 mm

SPRĘŻARKI SPRĘŻYN SĄ NARZĘDZIEM WIELOFUNKCYJNYM, SPECJALNIE

OPRACOWANYM DO NOWOCZESNYCH ZAWIESZEŃ MACPHERSONA · Z WYKORZYSTANIEM ZESTAWU 3 PAR WYMIENNYCH WIDELCÓW MONO

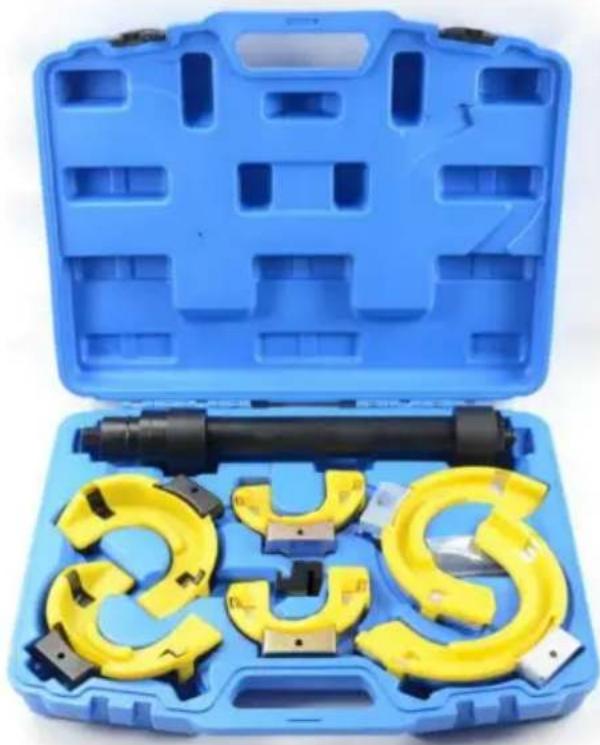

Opis (rys. 1)

NIE. Nazwa		Ilość.
1	Skrzynka narzędziowa	1
2	Oś centralna	1
3	Czarna Szczęka	2
4	Złota szczęka	2
5	Srebrna Szczęka	2
6	Blok rozszerzający	1
7	Śruba	6
8	Klucz imbusowy	1

Nadaje się do kolumn McPhersona. Wyposażony

w przedłużacz jarzma, który umożliwia również zastosowanie

sprężyny stożkowe.

W zestawie znajdują się trzy pary wymiennych jarzm o różnych rozmiarach, do różnych zastosowań w pojazdach i z plastikową osłoną jarzma.

Chronią one osłonę sprężyny przed uszkodzeniem, które może spowodować unieważnienie gwarancji producenta pojazdu.

Pręty bezpieczeństwa są starannie wyprofilowane, aby zapobiec ugięciu sprężyn pod ciśnieniem.

Wrzeciono napędzane jest nakrętką sześciokątną o średnicy 22 mm. Każda

szczęka ma krawędzie zabezpieczające przed ześlizgiwaniem się i jest zaprojektowana tak, aby dostosować się do nachylenia sprężyny.

Zapewnia to maksymalną powierzchnię styku między szczękami zaciskowymi a sprężyną, eliminując ryzyko ześlizgnięcia się zacisku ze sprężyny.

Działanie

Ten produkt jest mechanicznym narzędziem do gwintowania. Przed użyciem należy nałożyć smar na gwint, co znacznie wydłuża czas eksploatacji

produktu.

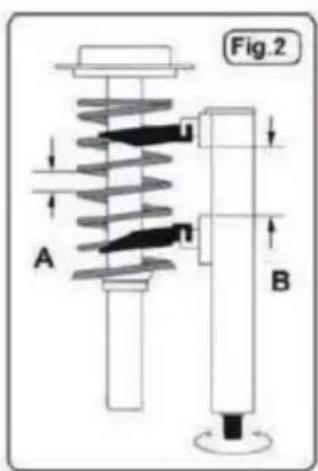

Ostrzeżenie! Proszę nie naciągać sprężyny tak bardzo, aby nie doszło do zwinięcia się cewki lub zetknięcia szczęk zaciskowych.

Upewnij się, że szczęki zaciskowe i korpus napinacza są

prawidłowo wyrównane w każdym momencie ściskania sprężyny i zachowaj odpowiednią odległość między nimi.

W przypadku sprężyn stożkowych środek sprężyny powinien być równoległy do korpusu napinacza sprężyny. W razie

potrzeby użyj bloku przedłużającego, aby przytrzymać sprężynę i korpus napinacza równolegle.

Zabezpiecz kolumnę zaciskiem, imadłem lub innym odpowiednim przyrządem mocującym.

Do ściskania amortyzatora wyjętego z pojazdu

1. Zamontuj wybrane szczęki na korpusie napinacza sprężynowego, zamocuj śruby mocujące i mocno je dokręć.
2. Używając narzędzi pneumatycznych lub ręcznych, rozewrzyj nakrętkę sześciokątną na długość sprężyny. Szczęki muszą być ściśnięte tak bardzo, jak to możliwe, aby umożliwić kompresję jak największej liczby zwojów.
3. Założ napinacz sprężyny na sprężynę, upewniając się, że sprężyny siedzenia są prawidłowe i znajdują się pomiędzy krawędziami zabezpieczającymi a zewnętrznym żebrem, a nie mogą się wysunąć po ściśnięciu.
4. Sprawdź, czy szczęki i korpus są prawidłowo wyrównane.

Do dekompresji amortyzatora wyjętego z pojazdu

Odwróć proces sprężania, aby zdekompresować sprężynę

Ogólna konserwacja

1. Przed każdym użyciem sprawdź napinacz sprężyny, aby mieć pewność, że nie jest uszkodzony lub zużyty. Nie używaj urządzenia w przypadku podejrzenia, ale skontaktuj się z lokalnym dealerem, który może udzielić Ci porady na temat zestawów naprawczych i części zamiennych.
2. W razie potrzeby nasmaruj wrzeciono napinacza sprężyny, co najmniej co sześć miesięcy.
3. Utrzymuj napinacz sprężyny w czystości i przechowuj go w bezpiecznym, suchym i izolowanym od zimna miejscu, gdy nie jest używany.
4. Przechowywać w miejscu niedostępnym dla dzieci.
