XC4027A - Compressore molle Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Compressore di molle
Marca	Vevor
Modello	XC4027A
Carico massimo	4500 kg
Ganasce incluse	3 paia intercambiabili (oro, nero, argento)
Intervallo di compressione - Ganasce oro	Diametro 65-125 mm, lunghezza 75-320 mm
Intervallo di compressione - Ganasce nere	Diametro 86-160 mm, lunghezza 85-325 mm
Intervallo di compressione - Ganasce argento	Diametro 125,5-212 mm, lunghezza 65-300 mm
Blocco di estensione	Incluso
Viti di fissaggio	6 viti
Chiave Allen	1 chiave Allen
Tipo di azionamento	Dado esagonale 22 mm (chiave manuale consigliata sotto carico elevato)
Applicazioni	Montanti McPherson, molle coniche
Manutenzione	Lubrificare l'asse ogni 6 mesi, pulire dopo l'uso
Sicurezza	Indossare occhiali e guanti; non comprimere fino al contatto delle ganasce; non utilizzare utensili pneumatici sotto carico elevato
Ricambi disponibili	Ganasce, blocco di estensione, viti, chiave Allen
Garanzia	Certificato di garanzia elettronico su www.vevor.com/support
Materiale	Acciaio

Domande frequenti - XC4027A Vevor

Come utilizzare il compressore di molle XC4027A?

Montare le ganasce adatte sul corpo e fissarle con le viti. Posizionare l'utensile sulla molla assicurandosi che i labbri di sicurezza siano ben in posizione. Ruotare il dado esagonale (22 mm) con una chiave manuale o pneumatica per comprimere. Non comprimere fino a quando le ganasce si toccano.

Quali sono le precauzioni di sicurezza da prendere?

Indossare occhiali e guanti di protezione. Non utilizzare utensili pneumatici o elettrici sotto carico elevato. Controllare lo stato dell'utensile prima di ogni utilizzo. Tenere i bambini lontani. Non serrare completamente le ganasce.

Quali tipi di molle possono essere compressi con questo apparecchio?

Questo compressore è adatto per montanti McPherson e molle coniche. Viene fornito con tre paia di ganasce intercambiabili per diverse dimensioni.

Come manutenere il compressore di molle?

Lubrificare l'asse centrale ogni sei mesi con grasso. Pulire l'utensile dopo l'uso. Conservare in un luogo asciutto e sicuro, fuori dalla portata dei bambini.

Qual è il carico massimo dell'utensile?

Il carico massimo è di 4500 kg.

Posso utilizzare una chiave ad impatto pneumatica per comprimere la molla?

No, quando l'utensile è sottoposto a una forza di trazione elevata, è sconsigliato utilizzare utensili pneumatici o elettrici. Utilizzare una chiave a bussola manuale.

Cosa fare se le ganasce non tengono bene la molla?

Verificare che le ganasce siano montate e allineate correttamente. Assicurarsi che la molla sia ben posizionata tra i labbra di sicurezza. Se necessario, utilizzare il blocco di estensione per mantenere il parallelismo.

Quali sono le dimensioni delle ganasce fornite?

Ganasce oro: diametro 65-125 mm, lunghezza 75-320 mm; ganasce nere: diametro 86-160 mm, lunghezza 85-325 mm; ganasce argento: diametro 125,5-212 mm, lunghezza 65-300 mm.

Come decompressionare la molla dopo l'uso?

Invertire il processo di compressione: ruotare il dado in senso inverso per rilasciare la pressione gradualmente, assicurandosi che la molla non salti via.

Dove posso trovare pezzi di ricambio per questo compressore?

Contattare il rivenditore locale o il supporto tecnico VEVOR tramite www.vevor.com/support. Utilizzare solo parti originali.

MANUALE UTENTE XC4027A Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

COMPRESSORE MOLLA AMMORTIZZATORE MODELLO:XC4027A

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non necessariamente intende coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo cortesemente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

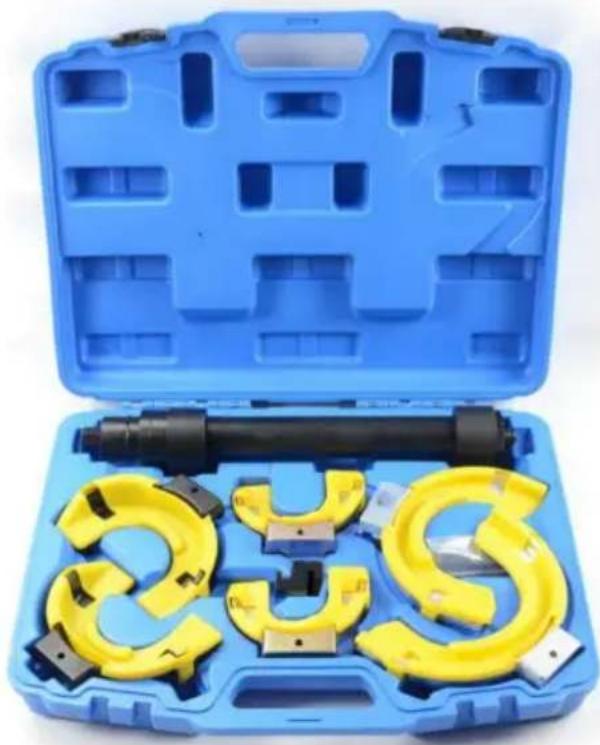

MOLLA ASTA COMPRESSORE

MODELLO:XC4027A

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Servizio [e-mail]

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

IMPORTANTI MISURE DI SICUREZZA

	Attenzione! Leggere le istruzioni per l'uso per ridurre il rischio di inchiesta.
	ATTENZIONE! Questo simbolo, posto prima di un commento sulla sicurezza, indica un tipo di precauzione, avvertimento o pericolo. Ignorando questo l'avvertimento potrebbe causare un incidente.
	Attenzione! Indossare occhiali di sicurezza. Le scintille generate durante funzionamento o schegge, trucioli e polvere emessi dal dispositivo possono causare la perdita della vista.
	Attenzione! Indossare guanti. Quando si utilizza questo prodotto, indossare guanti per sicurezza.

Informazioni generali sulla sicurezza

Si prega di leggere e conservare attentamente le presenti istruzioni prima della messa in servizio. Se il dispositivo è condiviso con l'utente, passalo ad altro.

Il produttore non è responsabile per lesioni personali o danni alla proprietà causati dall'uso o dal funzionamento non corretto.

ATTENZIONE: osservare attentamente le seguenti informazioni per evitare malfunzionamenti, danni e compromissione della salute:

Pericolo! Smettere di premere la molla prima di avvolgere la bobina per toccare ogni altro. Prestare particolare attenzione quando si utilizza un cacciavite a percussione ad aria. Garantire il rispetto delle normative sulla salute e sicurezza, delle normative locali delle autorità competenti e delle pratiche generali di officina relative all'uso di questa attrezzatura. Indossare occhiali protettivi testati. Gli occhiali standard non sono sufficienti! Non schiacciare la molla al punto che le ganasce si tocchino. Non azionare i tenditori a molla se alcune parti sono danneggiate o mancanti, poiché

ciò potrebbe causare guasti e/o lesioni personali. Il tenditore a molla non deve essere utilizzato da persone non qualificate. Essere consapevoli delle applicazioni, delle restrizioni e dei potenziali pericoli del tenditore a molla.

Mantenere il tenditore a molla in buone condizioni. Sostituire o riparare le parti danneggiate. Quando l'utensile riceve una grande forza di trazione, non è possibile utilizzare macchinari esterni, come una pistola ad aria compressa o una chiave elettrica, per stringere la vite. A questo punto, è necessario utilizzare una chiave a bussola manuale per comprimere la molla su entrambi i lati.

Utilizzare solo parti originali. Le parti non approvate possono essere pericolose e invalideranno la garanzia.

Mantenere l'area di lavoro pulita, ordinata e garantire un'illuminazione adeguata. Assicurarsi che il pavimento non sia scivoloso e indossare scarpe antiscivolo. Togliere indumenti inappropriati, cravatte, orologi, anelli e altri oggetti larghi. Togliere i gioielli. Legare i

capelli lunghi. Indossare indumenti

protettivi adatti. Quando non in uso, pulire il tenditore a molla, conservarlo in modo sicuro, asciutto

in un luogo sicuro per i bambini.

SALVA QUESTE ISTRUZIONI

Parametri del prodotto

Carico massimo

4500 kg

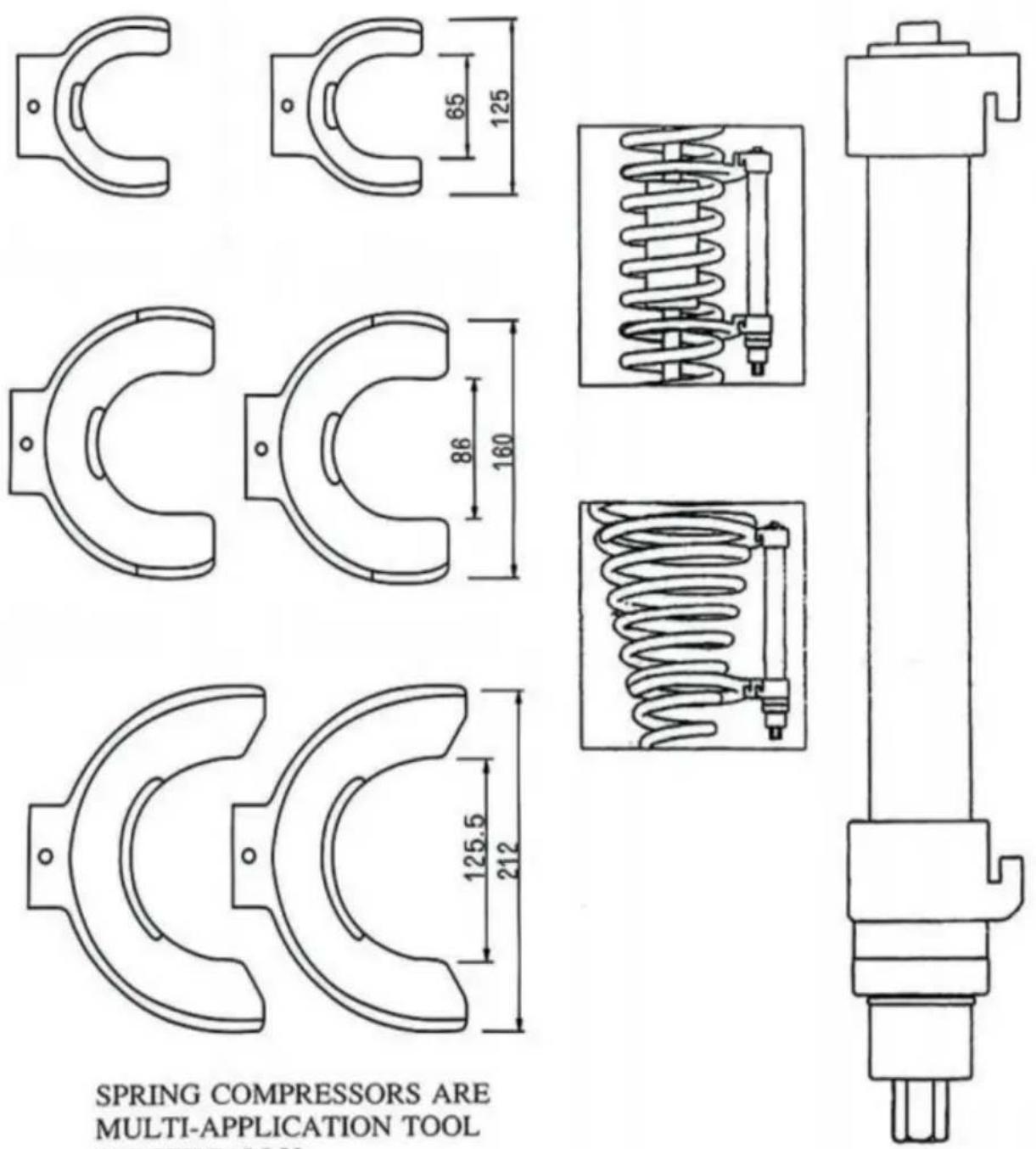

Parametri della mascella

Specifiche del colore Gamma di compressione
Mascella d'oro	65-125mm	75-320mm
Mascella nera	86-160mm	85-325 mm
Argento Eda	125,5 a 212 mm	65-300mm

I COMPRESSORI A MOLLA SONO UTENSILI MULTIUSO SPECIFICAMENTE.

SVILUPPATI PER LE SOSPENSIONI MODERNE MACPHERSON · UTILIZZANDO UNA GAMMA DI 3 SET DI FORCELLE MONOBLOCCO INTERCAMBIABILI

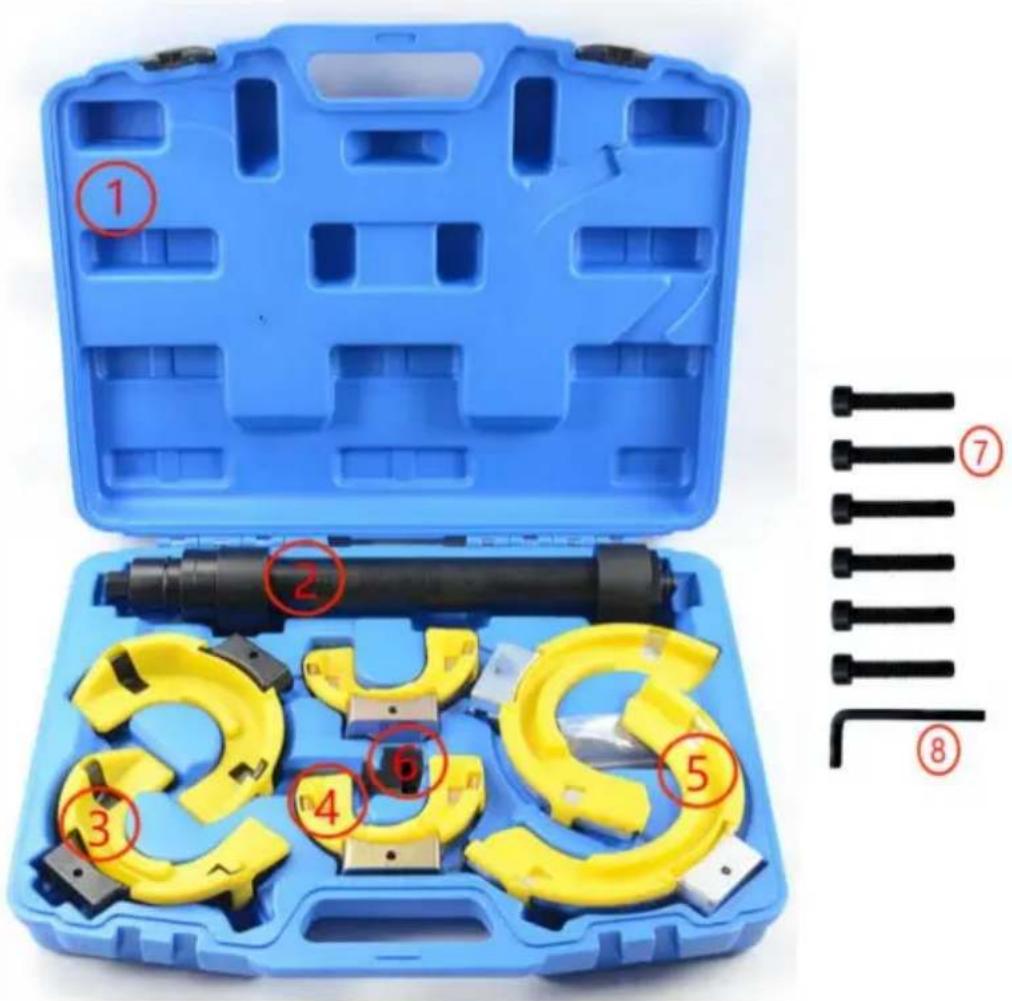

Descrizione (Fig. 1)

NO. Nome		Quantità
1	Cassetta degli attrezzi	1
2	Asse centrale	1
3	Mascella nera	2
4	Mascella d'oro	2
5	Mascella d'argento	2
6	Blocco estensione	1
7	Vite	6
8	Chiave esagonale	1

Adatto per ammortizzatori a molla McPherson.

Dotato di una staffa di estensione del giogo, che consente anche l'utilizzo su molle coniche.

Viene fornito con tre paia di gioghi intercambiabili di diverse dimensioni per una varietà di applicazioni di veicoli e con protezione del giogo in plastica.

Questi proteggono la guaina della molla da danni che possono invalidare la garanzia del produttore del veicolo.

Le barre di sicurezza sono accuratamente sagomate per evitare la flessione delle molle sotto pressione.

Il mandrino è azionato da un dado esagonale da 22 mm.

Ogni ganascia ha labbra di sicurezza per evitare lo scivolamento ed è progettata per adattarsi all'inclinazione della molla.

Ciò garantisce il massimo contatto superficiale tra le ganasce di serraggio e la molla, eliminando il rischio che il morsetto scivoli attorno alla molla.

Operazione

Questo prodotto è uno strumento di filettatura meccanica. Prima dell'uso, applicare grasso lubrificante sulla filettatura, che può prolungare notevolmente la durata del prodotto.

Attenzione! Non sforzare la molla così tanto che la bobina si avvolga o le ganasce di serraggio si tocchino.

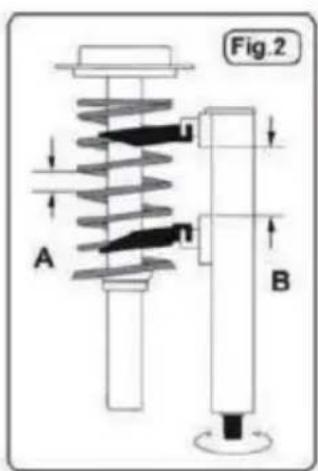

Assicurarsi che le ganasce di serraggio e il corpo del tenditore siano allineati correttamente in ogni momento durante la compressione della molla e abbiano una buona distanza l'uno dall'altro.

Per le molle coniche, il centro della molla deve essere parallelo al corpo del tenditore a molla. Se

necessario, utilizzare il blocco di estensione per mantenere la molla e il corpo del tenditore paralleli.

Fissare il montante con un morsetto, una morsa o un altro dispositivo di fissaggio idoneo.

Per comprimere un montante rimosso da un veicolo

1. Montare le ganasce selezionate sul corpo del tenditore a molla, fissare le viti di fissaggio e serrarle saldamente.
2. Utilizzando utensili pneumatici o utensili manuali, allontanare il dado esagonale fino alla lunghezza della molla. Le ganasce devono essere compresse il più possibile per consentire la compressione del maggior numero possibile di spire.
3. Posizionare il tenditore della molla sulla molla, assicurandosi che i sedili della molla siano corretti e si trovino tra le labbra di sicurezza e la costola esterna, e che non possa scivolare fuori quando viene compresso.
4. Assicurarsi che le ganasce e il corpo siano allineati correttamente.

Per decomprimere un montante rimosso da un veicolo

Invertire il processo di compressione per decomprimere la molla

Manutenzione generale

1. Controllare il tenditore della molla prima di ogni utilizzo per assicurarsi che non sia danneggiato o usurato. Non utilizzare il dispositivo in caso di sospetto, ma contattare il proprio rivenditore locale, che può consigliare sui kit di riparazione e sui pezzi di ricambio.
2. Lubrificare il perno del tenditore della molla secondo necessità, almeno ogni sei mesi.
3. Mantenere pulito il tenditore a molla e riporlo in un luogo sicuro, asciutto e isolato dal freddo quando non lo si utilizza.
4. Tenere fuori dalla portata dei bambini.
