BRUKSANVISNING XC6455 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

STRUT FJÄDERKOMPRESSOR

MODELL: XC6455

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara halva", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och doser behöver inte nödvändigtvis täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

STRUT SPRING KOMPRESSOR

MODELL: XC6455

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

[e-mail]

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

VIKTIGA SÄKERHETSÅTGÄRDER

	Fara! Läs bruksanvisningen för att minska risken för förfrågan.
	WARNING! Denna symbol, placerad före en säkerhetskommentar, indikerar ett slags försiktighetsåtgärd, varning eller fara. Ignorerar detta varning kan leda till en olycka.
	Försiktighet! Använd skyddsglasögon. Gnistor genererade under fungerar eller splitter, spån och damm som avges av enheten kan orsaka förlust av synen.
	Försiktighet! Använd handskar. När du använder denna produkt, vänligen bär handskar för säkerhet.

Allmän säkerhetsinformation

Läs och förvara dessa instruktioner noggrant före idrifttagning. Om enheten delas med användaren, skicka den vidare.

Tillverkaren ansvarar inte för person-/egendomsskador som orsakats genom användning eller felaktig användning.

WARNING: Vänligen observera för att undvika funktionsfel, skador och hälsa nedskrivning, följande information:

ÿ Fara! Sluta klämma på fjädern innan du lindar spiralen för att röra vid var och en andra.

ÿ Se till att hälso- och säkerhetsföreskrifter, lokala föreskrifter myndigheter och allmän verkstadspraxis vid användningen av denna utrustning.

ÿ Använd testade skyddsglasögon. Standardglasögon räcker inte!

ÿ Använd inte fjäderspännare om delar är skadade eller saknas, som detta kan orsaka fel och/eller personskada. ÿ lcke

kvalificerade personer får inte använda fjäderspännaren. ä Var medveten om tillämpningar, begränsningar och potentiella faror med fjäderspännare.

ÿ Håll fjäderspännaren i gott skick. Byt ut eller reparera skadade delar.

Använd endast originaldelar. Ej godkända delar kan vara farliga och kommer att ogiltigförklara

garantin. ä Håll arbetsområdet rent, snyggt och se till att det är tillräckligt med belysning. ä Se till att golvet inte är halt och bär halkfria skor. ä Ta bort olämpliga kläder, slipsar, klockor, ringar och annat löst. ä Ta bort smycken. Bind tillbaka långt hår. ä Bär lämpliga skyddskläder.

ÿ När den inte används, rengör

fjäderspännaren, förvara den säkert, torr och förvara

den på en barnsäker plats.

SPARA DESSA INSTRUKTIONER

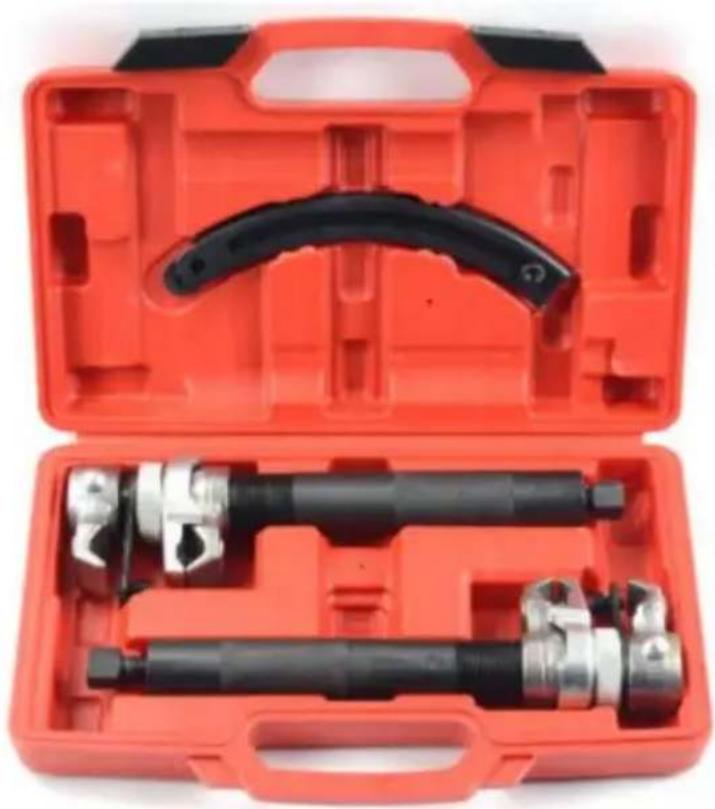

Kartonginnehåll

INGA.	Beskrivning	Bild	ANTAL.
1	Verktygslåda		1
2	Kompressionsaxel		2
3	Säkerhetsring		1

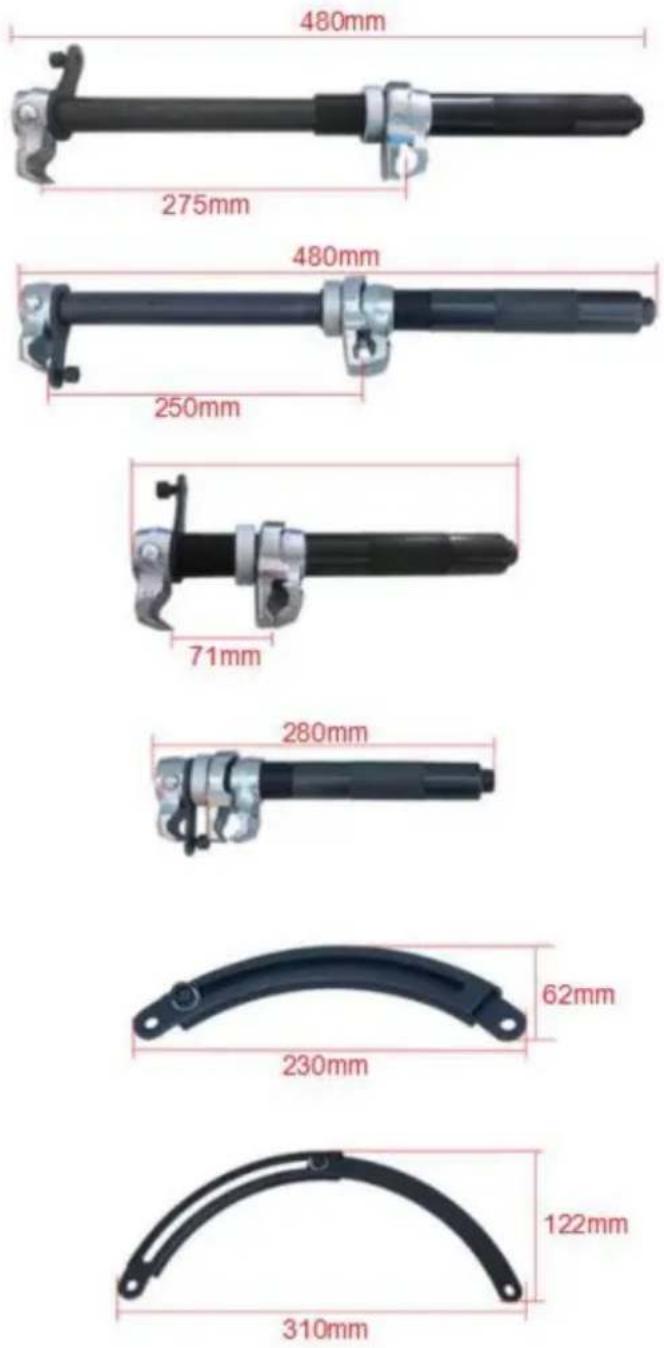

Produktparametrar

Max.belastning	1200
ÿkgÿ Kompressionsområdeÿmmÿ	23-280
Justeringsområde för säkerhetsräckeÿinÿ	8,6-12,2

Obs: Ovanstående data är mäts manuellt, och det blir ett litet fel.

Vänligen hänvisa till den verkliga objekt.

Saker som kräver uppmärksamhet

Innan användning, kontrollera tillståndet för det speciella stötdämparverktyget, bekräfta att fast anslutning mellan specialverktyget och fästet är normal, och bekräfta att fjäderklämmans fästmutter dras åt.

Denna produkt är ett mekaniskt gängverktyg. Före användning, applicera smörjmedel fett på gängan, vilket avsevärt kan förlänga produktens livslängd.

Fjäderkompressorer måste placeras parallellt på båda sidor om fjädern.

Efter att verktyget pressats mot fjädern kommer det att få en relativt hög draghållfasthet tvinga. Ju större kompression, desto större dragkraft.

När verktyget får en stor dragkraft är det inte möjligt att använda extern

maskiner, såsom en luftpistol eller en elektrisk skiftnyckel, för att dra åt skruven. Vid denna tidpunkt är det nödvändigt att använda en manuell hylsnyckel för att komprimera fjädern på båda sidor.

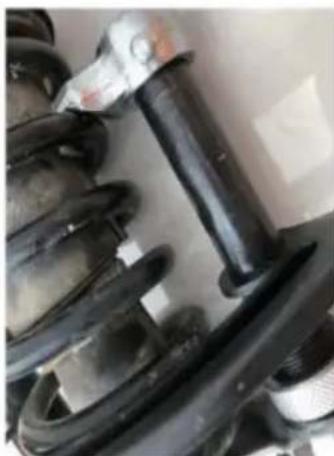

Efter att produkten har använts är det normalt att det blir lite slitage på skruvtanden eller stiftet, vilket inte påverkar användningen!

Den maximala dragkraften är 12496 N, vänligen överskrid inte 12000 N vid användning.

Användningsmetod

1. Fäst stötdämparenheten på specialverktyget, dra åt kompressionsmuttern och var uppmärksam på fjäderns status hela tiden.

Vrid muttern medurs för att läsa.

Mutter

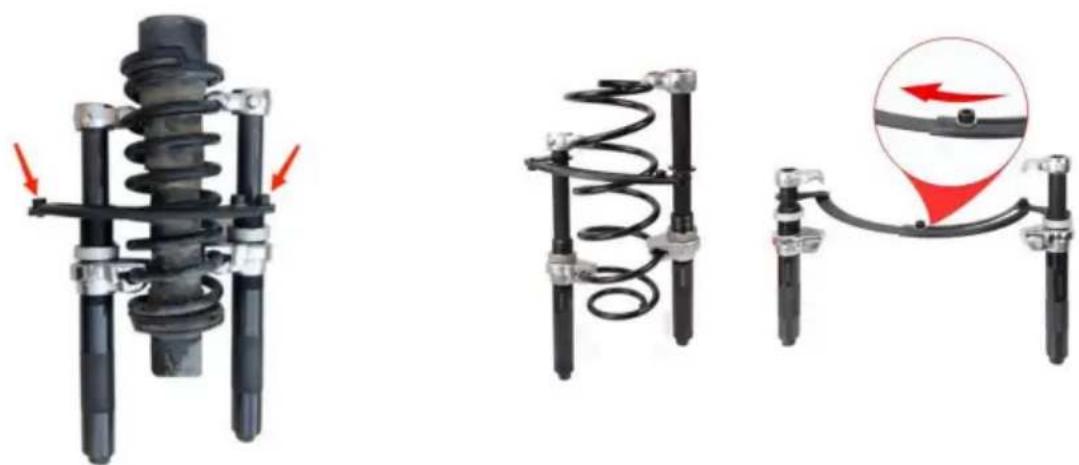

Montera skyddsringen på kompressionsenheten och fäst med skruvar. När säkerhetsringen har justerats till lämplig längd, dra åt skruven i centrum.

1. Ta bort stötdämparens monteringsmutter, kontrollera att fjädern och klämman är fasta och använd specialverktyget för borttagning av stötdämparmutter för att ta bort muttern.

2. Installera stötdämparen, använd stötdämparmuttern för att ta bort specialen verktygsmonteringsmutter och kontrollera att muttern är åtdragen. Lossa klämman gradvis tills fjädern separeras från klämman, och korrigera monteringsläget för stötdämparen, axialager, buffertblock, etc.

3. Den erforderliga specifikationen är en 19 mm eller 3/4" hylsa.

Vridning av sexkantmutterkroken kommer komprimera fjädern.

Manuell drift tillgänglig.
