Type de produit	Remorque/poussette manuelle pour animaux domestiques
Marque	Vevor
Modèle	TS810
Charge maximale	88 lb (40 kg)
Dimensions intérieures	80 x 53 x 53 cm (31,5 x 21 x 20,8 pouces)
Matériau du châssis	Acier
Matériau de la bâche	Tissu Oxford 600D
Couleur	Gris noir
Roues arrière	Acier, 16 x 1,75 pouces
Roue avant	Plastique, 8 pouces (pour usage poussette)
Hauteur maximale de l'animal	56 cm (22 pouces) au garrot
Longueur maximale de l'animal	80 cm (31,5 pouces) du corps
Poids de la remorque (estimation)	Environ 15 kg
Alimentation	Aucune (manuelle)
Fonctions principales	Remorque de vélo et poussette convertible, frein de stationnement, drapeau de sécurité, réflecteurs
Entretien et nettoyage	Lavage à la main des parties en tissu avec eau tiède et savon doux ; ne pas utiliser d'eau de Javel ni de solvant
Sécurité	Freins de stationnement, sangle de sécurité, réflecteurs avant (blancs) et arrière (rouges), drapeau ; vitesse recommandée 16 km/h max sur route droite, 8 km/h en virage
Pièces détachées et réparabilité	Pièces standard (roues, attelage, barre de remorquage) ; support technique via www.vevor.com/support
Informations générales	Convient aux chiens et autres animaux domestiques ; nécessite un vélo en bon état ; âge minimum du cycliste : 16 ans

FOIRE AUX QUESTIONS - TS810 Vevor

Quelle est la capacité de charge maximale de la remorque Vevor TS810 ?

La charge maximale est de 88 livres (40 kg). Ne dépassez jamais cette limite.

La remorque TS810 est-elle compatible avec tous les vélos ?

Elle est compatible avec la plupart des vélos équipés d'un essieu arrière standard (à écrou ou à dégagement rapide). Ne convient pas aux vélos à axe traversant sans adaptateur. Consultez un mécanicien professionnel si nécessaire.

Comment installer la remorque sur un vélo ?

Fixez l'attelage universel à l'essieu arrière du vélo (à dégagement rapide ou à écrou). Assurez-vous que l'écrou est serré d'au moins 5 tours complets. Ensuite, branchez le coupleur de la barre de remorquage et verrouillez la goupille de sécurité. Attachez la sangle de sécurité autour du cadre du vélo.

Peut-on utiliser la TS810 comme poussette sans vélo ?

Oui, elle se transforme en poussette manuelle. Retirez la barre de remorquage et installez le kit poussette : fixez les récepteurs de poignée à l'arrière, insérez la poignée télescopique, et montez la roue avant avec la broche à dégagement rapide.

Quelles sont les dimensions intérieures et la taille d'animal adaptée ?

Le bac mesure 31,5 x 21 x 20,8 pouces (80 x 53 x 53 cm). Il convient aux chiens jusqu'à 56 cm de hauteur au garrot et 80 cm de longueur de corps.

Comment entretenir le tissu de la remorque ?

Lavez les parties en tissu à la main avec de l'eau tiède et du savon doux. N'utilisez pas d'eau de Javel ni de solvant. Essuyez et stockez à l'abri du soleil dans un endroit sec et ventilé.

La remorque dispose-t-elle de freins ?

Oui, elle est équipée de freins de stationnement sur les protège-roues. Tirez la poignée vers l'extérieur pour freiner, repoussez-la pour libérer.

Quelles sont les précautions de sécurité importantes ?

Ne laissez jamais l'animal sans surveillance. Utilisez toujours les portes fermées et une laisse. Avant chaque sortie, vérifiez que la remorque n'affecte pas le freinage ou la direction du vélo. Respectez les limites de vitesse : 16 km/h sur route droite, 8 km/h dans les virages. Évitez les obstacles.

Comment stocker la remorque hors saison ?

Stockez-la à l'intérieur, à l'abri des températures extrêmes (entre -23°C et 65°C). Rangez-la dans un endroit sec pour prolonger sa durée de vie.

Où puis-je obtenir des pièces de rechange ou du support technique ?

Rendez-vous sur le site www.vevor.com/support pour l'assistance technique et la garantie électronique. Vous pouvez également contacter le service client de Vevor.

MODE D'EMPLOI TS810 Vevor

Important : conservez ces instructions pour référence future

Taille de la remorque	Grand
Max. La longueur du corps	3 1 po (8 0
Max. Hauteur des épaules	22 po (56 cn
Max. Poids	88 livres. (40

INSTRUCTIONS DE SÉCURITÉ

AVERTISSEMENT

Lisez les instructions avant de conduire. Le non-respect des instructions et des avertissements de ce manuel peut entraîner des blessures graves, voire la mort.

• Consultez un vétérinaire pour vous assurer que votre animal peut voyager en toute sécurité dans une remorque. Assurez-vous que l'animal ne puisse pas entrer en contact avec les rayons de la roue.
• Vérifiez fréquemment le comportement et la sécurité de votre animal, surtout par temps chaud ou froid.
• Ne laissez jamais votre animal sans surveillance et tenez TOUJOURS

LA REMORQUE/POUSSEUSE POUR NE PAS BASCULER VERS L'ARRIÈRE LORSQUE LE CHIEN ENTRE OU SORTE DE LA REMORQUE.

• NE PAS utiliser avec une charge totale dépassant 88 lb (40 kg).
• N'utilisez jamais de remorque pour animaux de compagnie pour transporter un enfant ou une cargaison.
• N'apportez AUCUNE modification au produit. Tout colis placé sur la remorque peut donc rendre la remorque instable.
• NE PAS trop gonfler les pneus. Le non-respect de la pression normale indiquée sur le flanc du pneu peut entraîner une explosion du pneu et des blessures possibles.
• Avant chaque sortie, assurez-vous que la remorque ne gêne pas le freinage, le pédalage ou la direction du vélo.
• Respectez toujours les réglementations locales lorsque vous utilisez la remorque sur la voie publique.
• Ne faites jamais de vélo la nuit sans un éclairage adéquat. Respectez toutes les exigences légales locales en matière d'éclairage.
• Lorsque vous utilisez votre remorque, vous remorquez un poids supplémentaire et un véhicule plus gros. Vous devez prévoir plus de temps pour freiner, ralentir, arrêter et démarrer, et laisser plus d'espace pour les virages et les dépassements. Expérimentez avec la remorque chargée dans une zone dégagée jusqu'à ce que vous soyez familier avec la façon de gérer le remorquage d'une remorque.
• Évitez les rochers, les trottoirs, les freinages brusques et les embardées brusques. Évitez de franchir des obstacles avec une seule roue, car cela pourrait faire basculer la remorque.
• Roulez toujours avec les portes avant et arrière complètement fermées pour protéger l'animal des débris volants et empêcher l'animal de sauter de la remorque.
• Le cycliste doit être âgé d'au moins 16 ans.
• Limites de vitesse recommandées : - 10 mph (16 km/h) sur des surfaces lisses et droites - 5 mph (8 km/h) dans les virages ou sur des surfaces inégales.
• Le poids de la remorque doit être correctement réparti pour une manipulation sécuritaire. Le poids sur le connecteur d'attelage doit être compris entre 30 N (environ 6,6 lb ou 3 kg) et 80 N (environ 17,6 lb ou 8 kg). Pour mesurer cela, chargez votre remorque et placez-la à côté du pèse-personne. Montez sur la balance et notez votre poids. Descendez de la balance, soulevez l'extrémité de la barre de remorquage à environ 25 cm du sol. Si le poids est trop faible, la roue arrière pourrait perdre de la traction. S'il est trop élevé, l'attelage risque d'être surchargé.

Ne surchargez jamais la remorque et ne roulez jamais avec une charge sur la barre de remorquage qui se situe en dehors de la plage spécifiée de 3 à 8 kg (6,6 à 17,6 lb). Répartissez toujours la charge uniformément. Ne pas le faire pourrait entraîner des accidents entraînant des blessures graves, voire la mort.

Astuce : Assurez-vous que votre chien soit positionné avec son centre de gravité le plus près possible de l'axe de la roue. C'est la meilleure façon de rouler avec une répartition optimale du poids.

Modèle	TS810
Taper	Remorquage/poussée manuelle
Max. Charger	88 livres
Taille du bac	31,5*21*20,8 pouces
roues	Acier, 16*1,75 pouces (arrière) Plastique, 8 pouces (avant)
Matériel	Acier, tissu Oxford 600D
Couleur	Gris noir

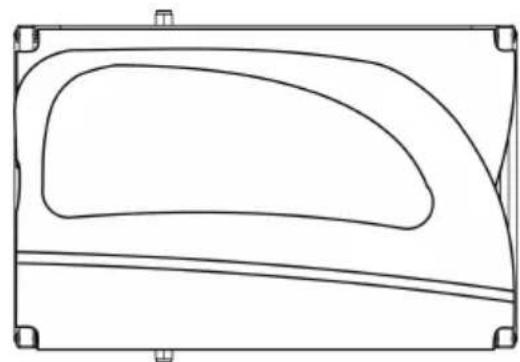

1 x cadre principal

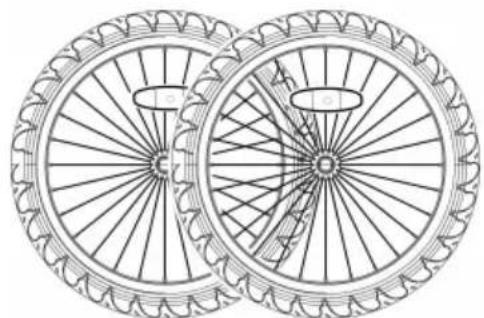

2 x roues

2 x axe de roue

1 x attelage universel

1 x barre de remorquage	2 x protège-roue
2 x support de barre de poigr	1 x drapeau
2 x reflecteurs arrêté ( rouge	2 x reflecteurs avant ( blanc
1 x barre de poignée	1 x roue avant avec broche dégagement rapide
+ + +	VEYOR
1 x clé de 1 1 mm + 1 x clé de tâchéngnale †x manuel d'utilisation

Comment assembler

1. Ouverture du cadre principal

Figure 1	Sortez le châssis principal de remorque et tous les autres composants du carton. Retirez capuchons de protection noirs aux 4 coins. Soulevez les deux panneaux latéraux en position verticale (Figure 1).
Fixez la barre transversale à la partie supérieure du cadre pr Soulevez et verrouillez la barre transversale à l'aide de la go sécurité fixée au boulon (Figure 2). Assurez-vous que les suturetés sont correctement verrouillées en place, comme indiqué Figure 3).
Figure 2	✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔✔★Figure 3

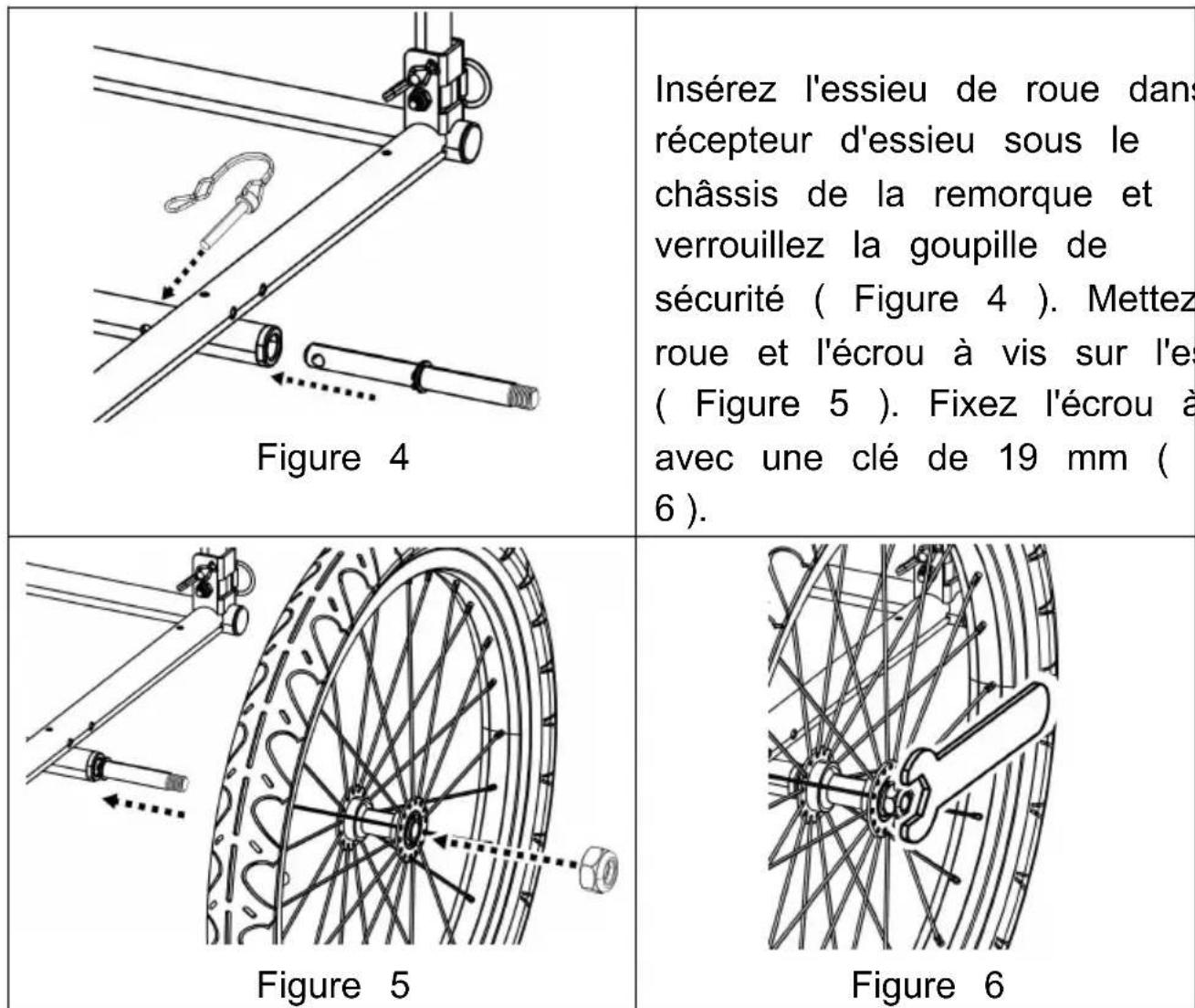

9. Fixation des roues

10. Installation des freins de stationnement/des protections de roue

Insérez les boulons de protection de roue dans le tube. Faites correspondre les trous des protections de roue avec les boulons. Serrez solidement avec une clé hexagonale (Figure 7). Répétez l'opération pour le protège-roue de l'autre côté.

Figure 7

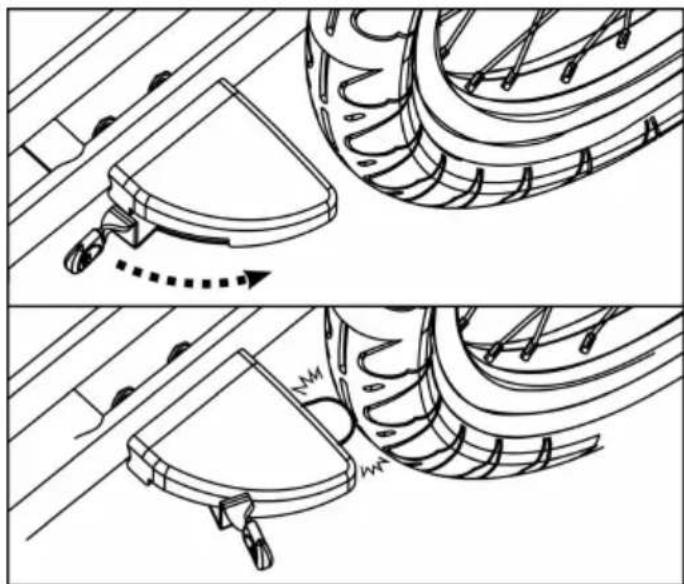

Tirez vers l'extérieur la poignée du protège-roue pour freiner. Repoussez la poignée pour la libérer (Figure 8).

Figure 8

AVERTISSEMENT

Engagez toujours les freins lorsque vous ne roulez pas ou ne poussez pas.

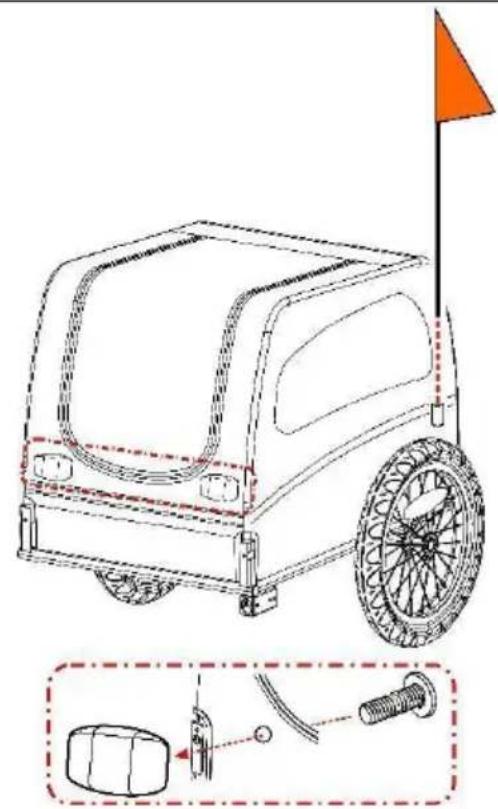

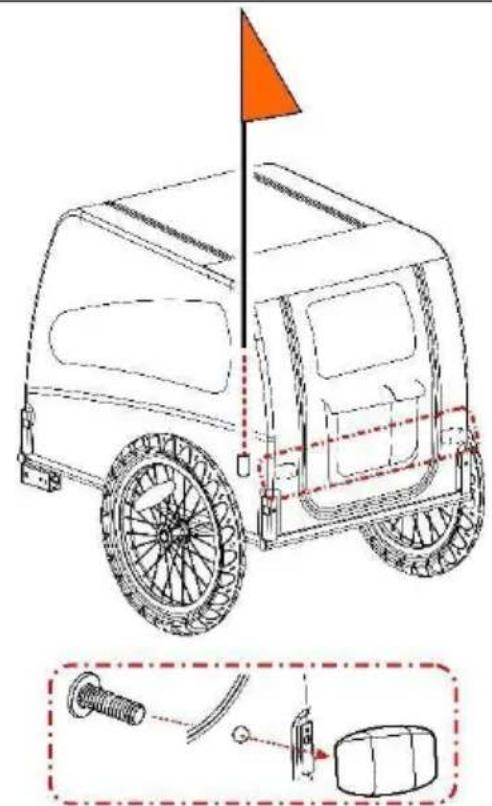

11. Attacher le drapeau

Insérez le mât de drapeau dans la poche pour mât de drapeau dans le coin arrière gauche du panneau latéral (Figure 9). Insérez les vis dans les trous du couvercle pour fixer les réflecteurs

avant (blancs) et arrière (rouges).

Figure 9

Figure 10

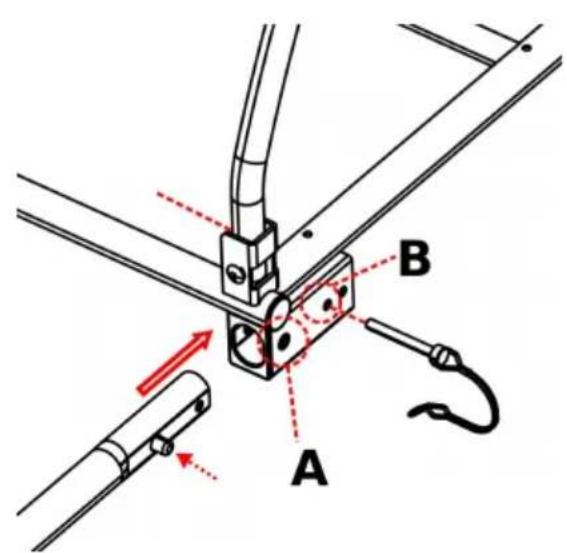

12. Installation de la barre de remorquage

Figure 11

En appuyant sur le bouton à ressort, faites glisser la barre de remorquage dans le récepteur de barre de remorquage jusqu'à ce que le bouton à ressort sorte par le trou A. Insérez la goupille de sécurité dans le trou B de l'autre côté. Assurez-vous que la goupille de sécurité est correctement verrouillée en place (Figure 1).

13. Attacher la remorque au vélo

À dégagement rapide : retirez le système de dégagement rapide du côté gauche de l'essieu arrière du vélo. Installez l'attelage entre le système de fixation rapide et le cadre. Serrez le système de dégagement rapide en suivant le manuel du fabricant du vélo. L'attelage peut rester sur le vélo lorsque la remorque est retirée (Figure 12).

Figure 12

AVERTISSEMENT

L'écrou de réglage de la tension doit s'engager dans les filetages pendant au moins cinq tours complets afin de garantir une force de serrage adéquate pour maintenir solidement la roue arrière. Le fait de ne pas serrer complètement l'écrou de réglage de la tension peut entraîner des accidents causant des blessures graves, voire la mort. Si la brochette à dégagement rapide est trop courte, elle doit être remplacée. Consultez un mécanicien de vélo professionnel pour obtenir les pièces et l'assistance appropriées.

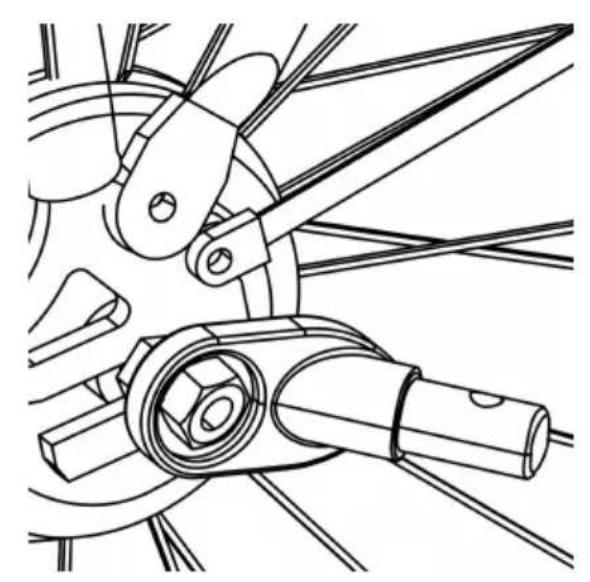

1. Axe à écrou : dévissez l'écrou avec la rondelle du côté gauche de l'essieu arrière du vélo. Installez l'attelage sur l'essieu et revissez l'écrou avec la rondelle (Figure 13).

Figure 13

AVERTISSEMENT

L'écrou d'essieu doit s'engager dans les filetages pendant au moins cinq tours complets afin de garantir une force de serrage adéquate pour maintenir solidement la roue arrière. Ne pas serrer complètement l'écrou peut entraîner des accidents causant des blessures graves, voire la mort. Si l'essieu est trop court, l'attelage universel ne peut pas être utilisé ! Consultez un mécanicien de vélo professionnel pour obtenir les pièces et l'assistance appropriées.

1. Axe traversant : L'attelage universel ne convient pas aux vélos équipés d'un axe traversant. Veuillez consulter le détaillant pour une solution possible.

Figure 14

Connectez le coupleur sur la barre de remorquage et fixez la goupille de sécurité (Figure 4). Une fois la barre de remorquage fixée, enroulez la ceinture de sécurité autour du cadre du vélo et accrochez-la à l'anneau en D de la barre de remorquage.

14. Installation du kit poussette

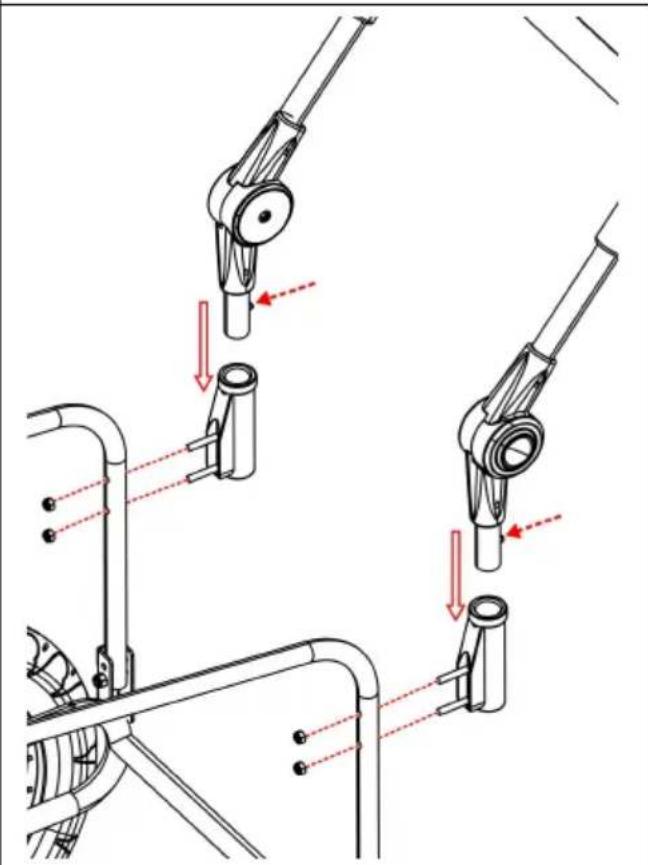

Fixez deux récepteurs de poignée sur les tubes arrière en serrant les écrous. Aux extrémités de la poignée, appuyez sur les boutons à ressort et faites glisser la poignée dans les récepteurs du guidon jusqu'à ce que les deux boutons à ressort sortent des trous (Figure 15). Pour retirer la poignée, appuyez sur les boutons et tirez la poignée.

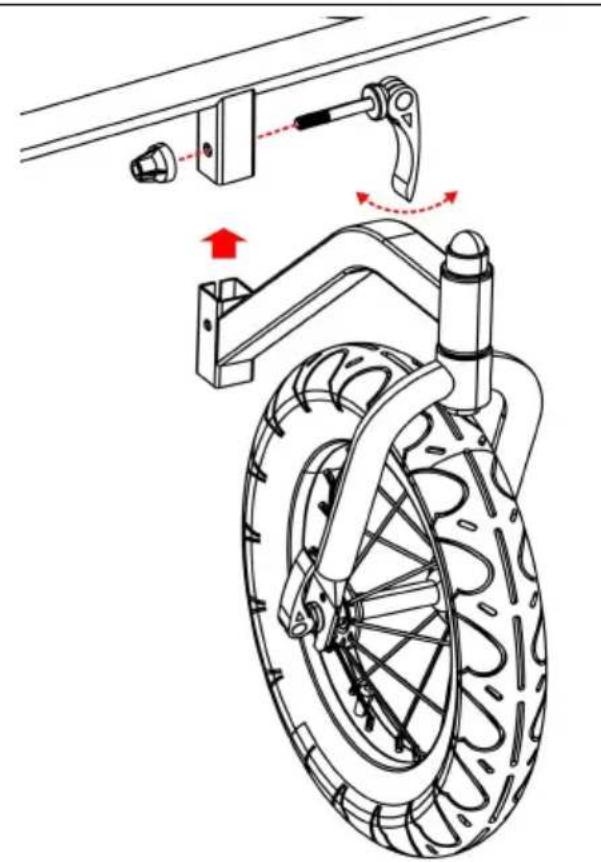

Insérez le tube rectangulaire de la roue avant dans le support rectangulaire sous le cadre avant de la remorque. Assurez-vous que les deux tubes rectangulaires sont alignés. Verrouillez la roue avant à l'aide de la brochette à dégagement rapide (Figure 16).

IMPORTANT : La barre de remorquage doit être retirée avant le kit poussette.

Figure 15

Figure 16

Avant de rouler

Vérifiez avant chaque utilisation :

1. Les roues sont correctement fixées à la remorque.
2. Les pneus sont gonflés à la pression recommandée sur le flanc du pneu.
3. La barre de remorquage est correctement fixée à la remorque.
4. L'attelage est correctement fixé au vélo.
5. Toutes les épingles de sûreté sont solidement verrouillées en place.
6. La sangle de sécurité sur la barre de remorquage est correctement installée.
7. Le poids de la barre de remorquage au niveau du coupleur est supérieur à 6,6 lb. (3 kg) mais ne dépasse pas 17,6 lb. (8 kg) remorque entièrement chargée
8. Assurez-vous que le vélo est en bon état de fonctionnement, notamment les freins et les pneus (se référer aux instructions du fabricant du vélo)
9. Le drapeau de sécurité est en place
10. Laissez toujours votre chien/animal de compagnie en laisse dans la remorque.

MAINTENANCE

Stockage : Pour une durée de vie plus longue du produit, stockez la remorque à l'intérieur. La remorque ne doit pas être stockée à des températures inférieures à -10°F (-23°C) ou supérieures à 150°F (65°C). Entretien du tissu : Lavez les pièces en tissu à la main avec de l'eau tiède et du savon doux. NE PAS utiliser d'eau de Javel ni de solvants. Essuyez et conservez à l'abri de la lumière directe du soleil dans un endroit sec et bien ventilé. Nettoyer les vitres avec un chiffon doux et humide.
