Produkttyp	Manuell släpvagn/vagn för husdjur
Märke	Vevor
Modell	TS810
Maximal last	88 lb (40 kg)
Invändiga mått	80 x 53 x 53 cm (31,5 x 21 x 20,8 tum)
Chassimaterial	Stål
Tålmaterial	Oxford-tyg 600D
Färg	Gråsvart
Bakhjul	Stål, 16 x 1,75 tum
Framhjul	Plast, 8 tum (för vagnsanvändning)
Maximal höjd på djuret	56 cm (22 tum) mankhöjd
Maximal längd på djuret	80 cm (31,5 tum) kroppslängd
Släpvagnsvikt (uppskattning)	Cirka 15 kg
Strömförsörjning	Ingen (manuell)
Huvudfunktioner	Cykelsläpvagn och konvertibel vagn, parkeringsbroms, säkerhetsflagga, reflexer
Underhåll och rengöring	Handtvätt av tygdelarna med ljummet vatten och mild tvål; använd inte blekmedel eller lösningsmedel
Säkerhet	Parkeringsbromsar, säkerhetsrem, framreflexer (vita) och bakreflexer (röda), flagga; rekommenderad hastighet 16 km/h max på rak väg, 8 km/h i kurvor
Reservdelar och reparerbarhet	Standarddelar (hjul, koppling, dragstång); teknisk support via www.vevor.com/support
Allmän information	Passar för hundar och andra husdjur; kräver cykel i gott skick; cyklistens minimiålder: 16 år

Vanliga frågor - TS810 Vevor

Vad är den maximala lastkapaciteten för Vevor TS810-släpvagnen?

Den maximala lasten är 88 lb (40 kg). Överskrid aldrig denna gräns.

Är TS810-släpvagnen kompatibel med alla cyklar?

Den är kompatibel med de flesta cyklar som har en standard bakaxel (mutter eller snabbfäste). Passar inte cyklar med genomgående axel utan adapter. Rådfråga en professionell mekaniker om det behövs.

Hur installerar jag släpvagnen på en cykel?

Fäst den universella kopplingen på cykelns bakaxel (snabbfäste eller mutter). Se till att muttern är åtdragen minst 5 hela varv. Anslut sedan dragstångens koppling och lås säkerhetssprinten. Fäst säkerhetsremmen runt cykelramen.

Kan TS810 användas som vagn utan cykel?

Ja, den kan omvandlas till en manuell vagn. Ta bort dragstången och installera vagnsatsen: fäst handtagsmottagarna på baksidan, sätt in det teleskopiska handtaget och montera framhjulet med snabbfästet.

Vilka är de invändiga måtten och lämplig djurstorlek?

Lådan mäter 31,5 x 21 x 20,8 tum (80 x 53 x 53 cm). Den passar hundar upp till 56 cm mankhöjd och 80 cm kroppslängd.

Hur underhåller jag släpvagnens tyg?

Tvätta tygdelarna för hand med ljummet vatten och mild tvål. Använd inte blekmedel eller lösningsmedel. Torka av och förvara skyddat från solen på en torr och ventilerad plats.

Har släpvagnen bromsar?

Ja, den är utrustad med parkeringsbromsar på hjulskydden. Dra handtaget utåt för att bromsa, tryck tillbaka för att lossa.

Vilka är de viktiga säkerhetsåtgärderna?

Lämna aldrig djuret utan uppsikt. Använd alltid stängda dörrar och ett koppel. Kontrollera före varje tur att släpvagnen inte påverkar cykelns bromsning eller styrning. Respektera hastighetsgränserna: 16 km/h på rak väg, 8 km/h i kurvor. Undvik hinder.

Hur förvarar jag släpvagnen under lågsäsong?

Förvara den inomhus, skyddad från extrema temperaturer (mellan -23°C och 65°C). Förvara den torrt för att förlänga livslängden.

Var kan jag få tag på reservdelar eller teknisk support?

Besök webbplatsen www.vevor.com/support för teknisk support och elektronisk garanti. Du kan också kontakta Vevors kundtjänst.

BRUKSANVISNING TS810 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

HUSDJURSCYKELVAGN

MODELL: TS810

Trailerstorlek	Stor
Max. Kroppslängd	3 1 tum (8 0
Max. Axelhöjd	22 tum (56 c
Max. Vikt	88 lbs. (40 k

SÄKERHETSINSTRUKTIONER

VARNING

Läs instruktionerna innan du kör. Underlåtenhet att följa instruktionerna och varningarna i denna handbok kan leda till allvarliga skador eller dödsfall.

Rådgör med en veterinär för att säkerställa att det är säkert för ditt husdjur att åka i en släpvagn. - Se till att husdjuret inte kan komma i kontakt med hjulekrarna. - Kontrollera bekvämligheten och säkerheten hos husdjuret ofta, särskilt under varmt eller kallt väder. - Lämna aldrig husdjuret utan uppsikt och HÅLL ALLTID SLÄPVAGNEN FRÅN ATT VÄLTA BAKÅT NÄR HUNDEN KLIVER IN ELLER LÄMNAR VAGNEN. ANVÄND INTE med en total belastning som överstiger 88 lbs. (40 kg).

• Använd aldrig husdjurssläpet för att transportera barn eller gods.
• GÖR INTE några modifieringar på produkten. Eventuella paket som placeras på släpet kan göra att släpet blir instabilt.
• Pumpa INTE upp däcken för mycket. Underlåtenhet att följa det nominella trycket på däckets sidovägg kan leda till explosion av däcket och möjlig skada.
• Före varje åktur, se till att släpet inte stör bromsning, trampning eller styrning av cykeln.
• Följ alltid lokala föreskrifter när du använder släpvagnen på allmän väg.
• Cykla aldrig på natten utan tillräcklig belysning. Följ alla lokala lagar för belysning.
• När du använder din släpvagn drar du extra vikt och behöver större avstånd. Du måste ge mer tid för att bromsa, stanna och starta, mer utrymme för svängar och passager. Experimentera med den lastade släpvagnen i ett obelastat område tills du blir bekant med hur din cykel hanterar att dra släp.
• Undvik stenar, trottoarkanter, hård inbromsning och plötslig svängning. Undvik att åka över hinder med ett hjul, eftersom det kan få släpet att välta.
• Kör alltid med den främre och bakre dörren helt stängd för att skydda husdjuret från flygande skräp och förhindra att husdjuret hoppar från släpet.
• Cykelföraren måste vara minst 16 år gammal.
• Rekommenderade hastighetsgränser: - 10 mph (16 km/h) på jämna, raka vägar - 5 mph (8 km/h) vid svängning eller på ojämna vägar.
• Släpvagnsvikten måste fördelas korrekt för säker hantering. Vikten på kopplingsdonet bör vara mellan 30 N (≈ 6,6 lbs. eller 3 kg) och 80 N (≈17,6 lbs. eller 8 kg). För att mäta detta, lasta din släpvagn och placera den bredvid en badrumsvåg. Stig på vågen och notera din vikt. Stå på vågen och lyft upp änden av dragkroken en fot (cirka 25 cm) från marken. Om vikten är för låg kan cykelns bakhjul tappa grepp. Om den är för hög kan dragkroken bli överbelastad.

Överbelasta aldrig släpvagnen och åk aldrig med en dragstångsbelastning

som ligger utanför det specificerade intervallet 6,6 till 17,6 lbs. (3 - 8 kg). Fördela alltid lasten jämnt. Underlåtenhet att göra det kan leda till olyckor med allvarliga skador eller dödsfall.

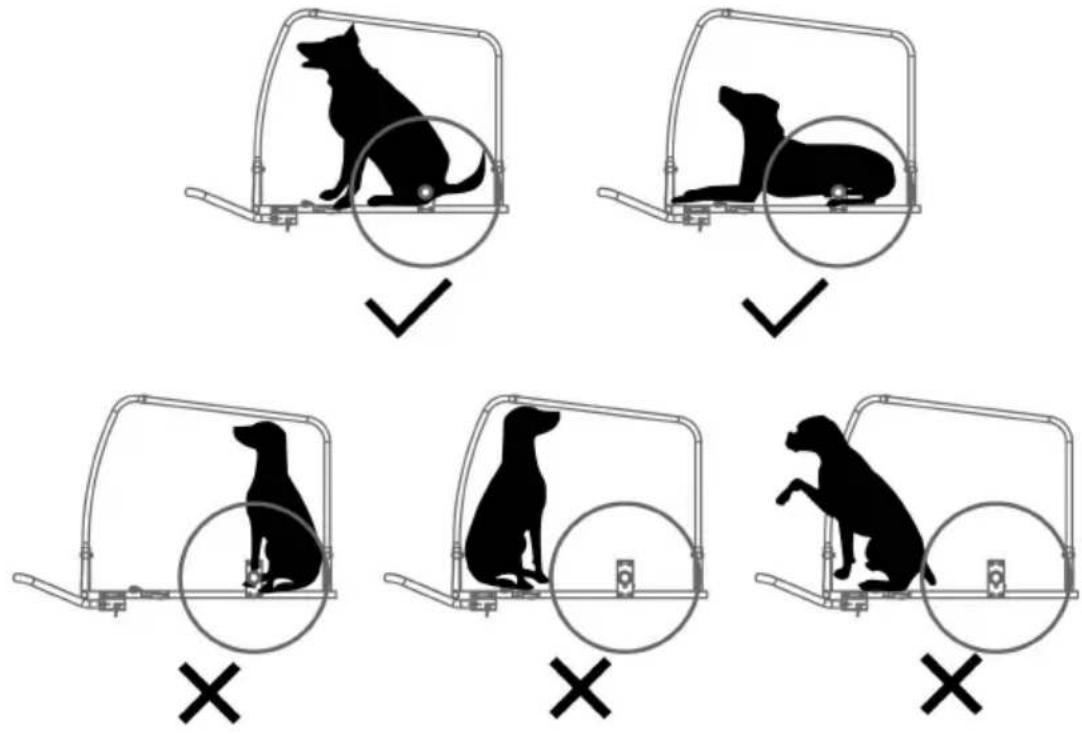

Tips: Se till att din hund är placerad med sin tyngdpunkt så nära som möjligt. Detta är det bästa sättet att åka med en optimal viktfördelning.

MODELL OCH PARAMETRAR

Modell	TS810
Typ	Bogser/handskjutning
Max. Ladda	88 pound
Bin Storlek	31,5*21*20,8tum
Hjul	Stål, 16*1,75 tum (bak) Plast, 8 tum (framtill)
Material	Stål, 600D Oxfordduk
Färg	Svart & Grå

INNEHÅLL

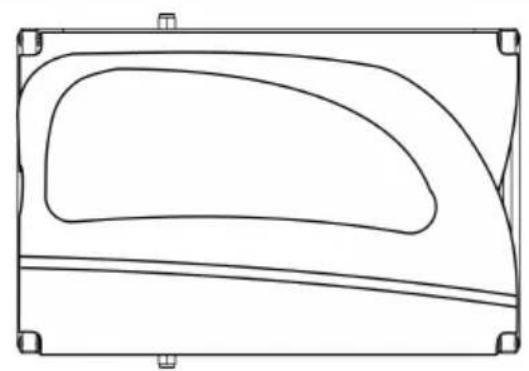

1 x Huvudram

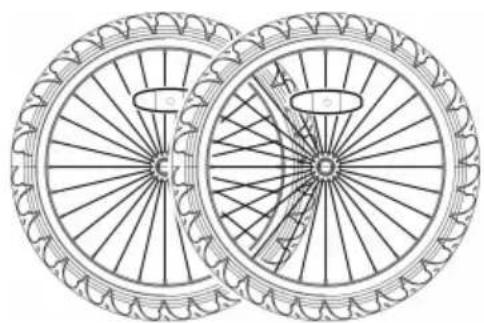

2 x Hjul

2 x Hjulaxel

1 x Universalfäste

1 x Dragkrok

2 x Hjulskydd

2 x Styrhållare

1 x Flagga

2 x Bakre reflexer (röda)

2 x främre reflexer (vita)

1 x styre

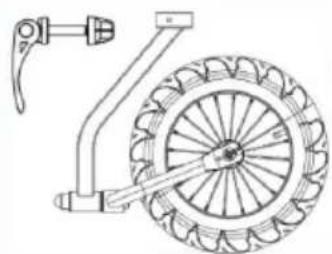

1 x framhjul med snabbkopplingsspett

1 x 11 mm skiftnyckel + 1 x 19 mm skiftnyckel + 1 x användarmanual

Monteringsanvisning

50. Öppna huvudramen

Figur 1

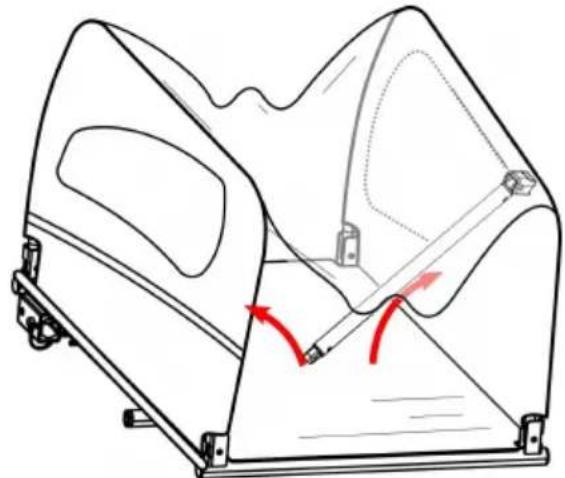

Ta ut vagnens huvudram och andra komponenter från kartongen. Ta bort svarta skyddskåpor på 4 hörn. Lyft upp sidopanelerna till upprätt läge (Figur 1).

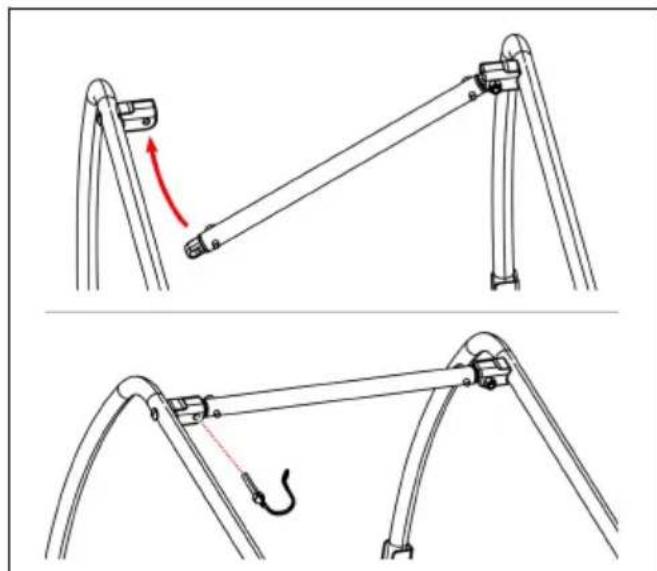

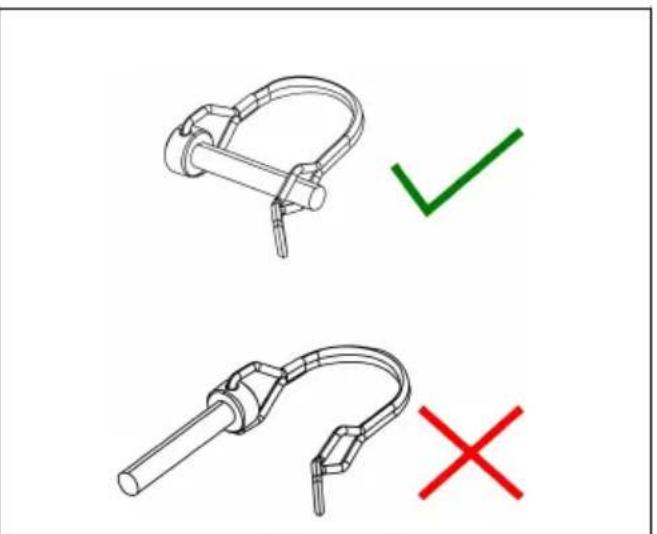

Fäst tvärbalken på den övre delen av huvudramen. Lyft tvärstången med hjälp av säkerhetsnålen som är fast vid bulten (Figur 2). Se till att säkerhetsnålarna är ordentligt låsta på plats enligt Figur 3.

Figur 2

Figur 3

51. Fäst hjulen

Figur 4

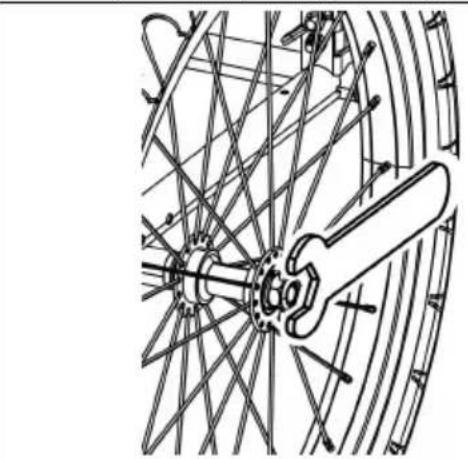

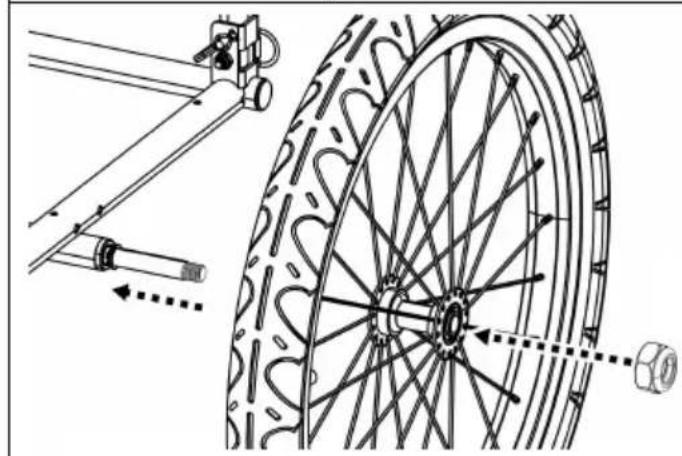

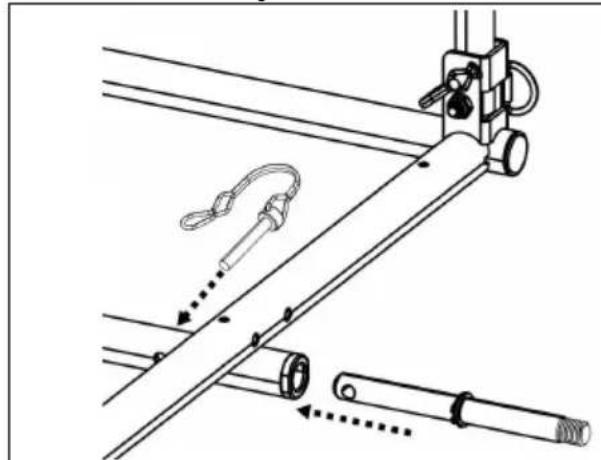

Sätt in hjulaxeln i axelmottagaren under släpvagnsramen och lås säkerhetsstiftet (Figur 4). Sätt på hjulet och skruvmutter på axeln (Figur 5). Fäst skruvmutter med en 19 mm skiftnyckel (Figur 6).

Figur 5

Bild 6

52. Installation av parkeringsbromsar/hjulskydd

Sätt in hjulskyddsbultarna genom ramröret. Matcha hålen i hjulskydden med bultarna. Dra åt ordentligt med insexnyckel. Upprepa för hjulskydd på andra sidan.

Bild 7

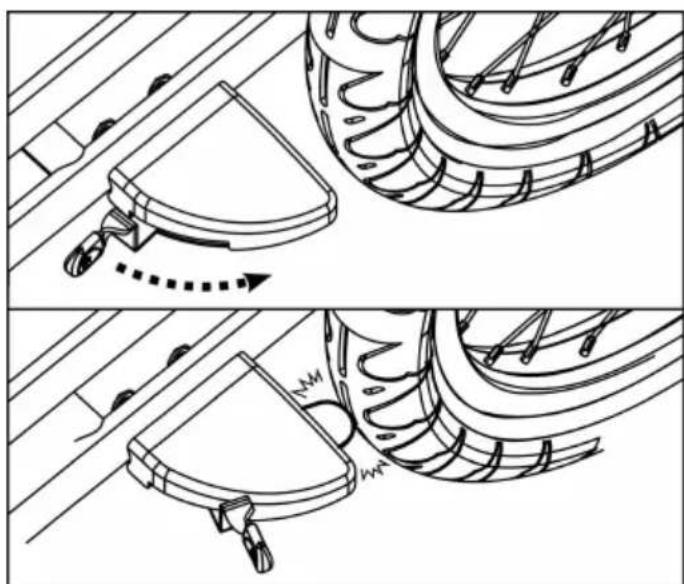

Dra ut handtaget på hjulskyddet för att bromsa. Tryck tillbaka handtaget för att frigöra (Figur 8).

Bild 8

VARNING

Dra alltid i bromsarna när du inte cyklar/kör.

53. Att fästa flaggan

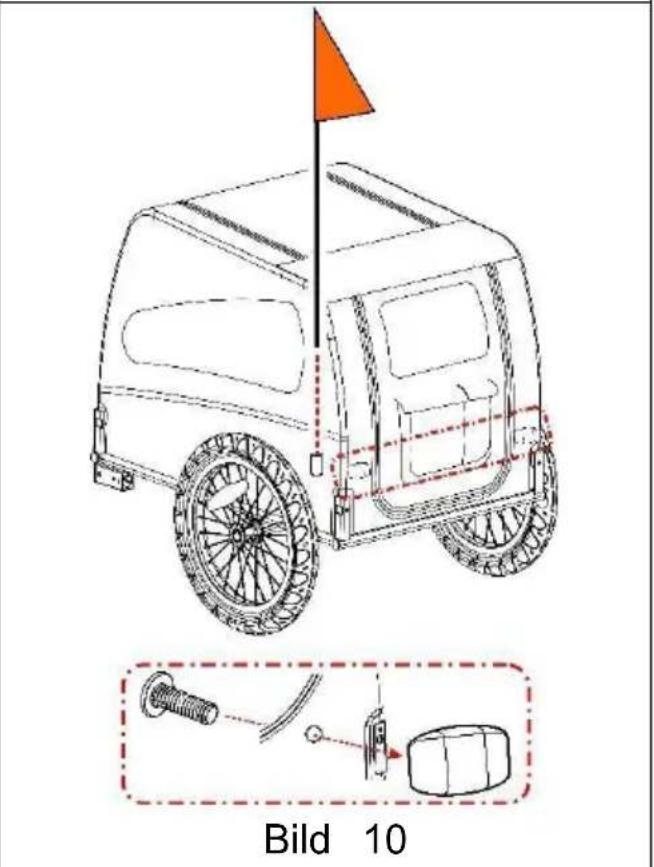

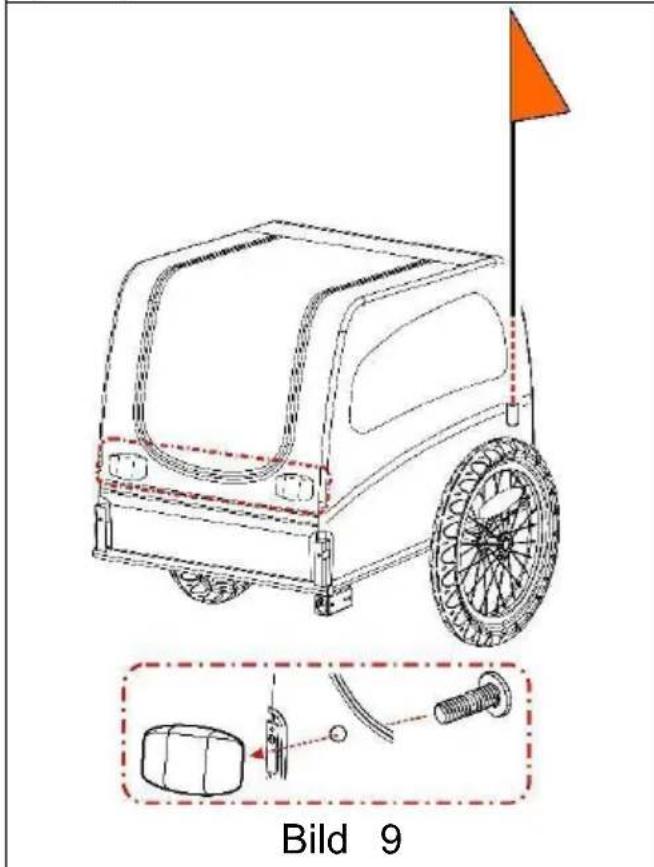

Sätt in flaggstången i flaggstångsfickan i det vänstra bakre hörnet av sidopanelen (Figur 9, Figur 10). Sätt i skruvarna i hålen på locket för att fästa främre (vita) och bakre (röda) reflexer.

Tryck på fjäderknappen och skjut in dragkroken i dragkrokens mottagare tills fjäderknappen kommer ut ur hålet A. För in säkerhetsnålen från hålet B genom den andra sidan. Se till att säkerhetsnålen är ordentligt låst på plats (Figur 11).

55. Fästa släp på cykel

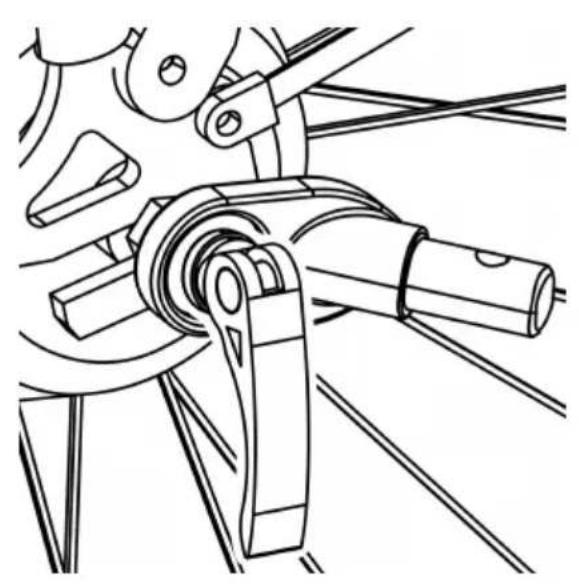

1. Snabbkopplingsaxel: Ta bort snabbkopplingen från vänster sida av cykelns bakaxel. Montera kopplingen mellan snabbkopplingen och ramen. Dra åt snabblåset enligt cykeltillverkarens manual. Drag ska sitta kvar på cykeln när släpet tas bort (Figur 12).

Bild 12

VARNING

Spänningsmuttern måste ha i gängorna i minst fem hela varv för att säkerställa tillräcklig klämkraft för att hålla bakhjulet säkert. Underlåtenhet att dra åt den spänningsjusterande muttern helt kan resultera i olyckor med allvarlig skada eller dödsfall. Om snabbspetten är för kort måste den bytas ut. Rådfråga en professionell cykelmekaniker för lämpliga delar och hjälp.

2. Nutted Axle: Skruva loss muttern med bricka是从 vänster cykelns bakaxel. Montera kopplingen på axeln och skruva tillb muttern med brickan (Figur 1 3).
Bild 13	▲ VARNING Axelmutternmöste ha i gängor i minst fem hela varv För att sakerställa tillräcklig klämkraft För att hulla bakhjulet sakert. Underlåtenhet att draatory mutter helt kan leda till olyckor med allvarliga skador eller dödsfall. Om axeln är für kort kan Uni Hitchinte användas! Rådfråga professionell cykelmekaniker"For lämpiga delar och hjälp.
3. Genomgående axel: Universalkopplingen passar inte en cyk genomgående axel. Kontakta äterförsäljaren För mögil LOSSing.
Bild 14	Anslut kopplingen på dragkroken och fäst sakerhetssprinten (Figur 1 4 När dragkroken är fäst, vira sakerhetsbältet runt cykelns ran och haka fast i D-ringen på dragkroken.

56. Installation av barnvagnssatsen

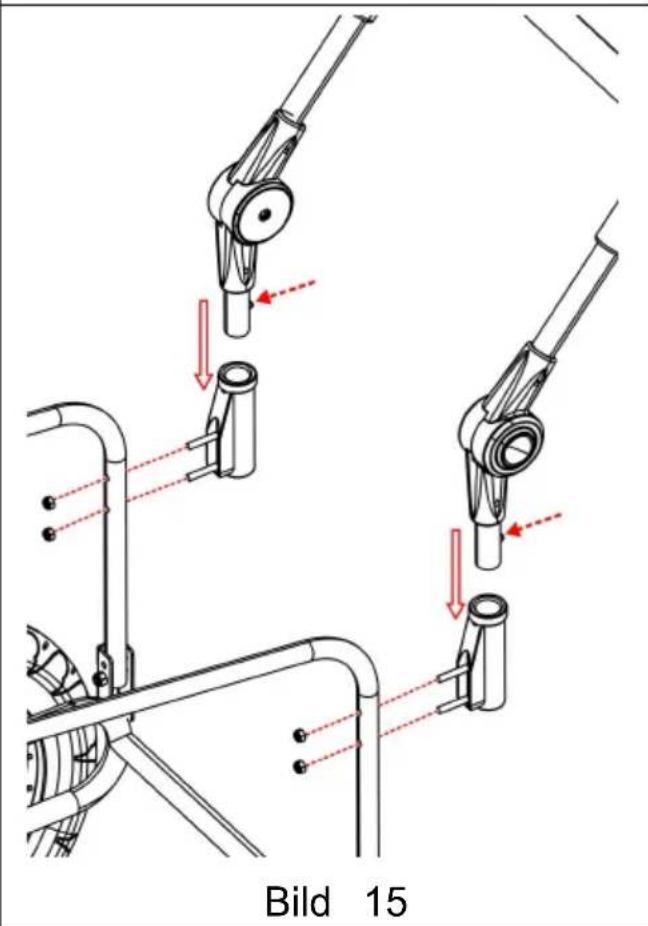

Fäst två handtagsmottagare på ramens bakre rör genom att dra åt muttrarna. På handtagets ändar, tryck på fjäderknapparna och sätt in handtaget i styrets hållare tills två fjäderknappar dyker upp genom hålen (Figur 15). För att ta bort handtaget, tryck på knapparna och dra upp handtaget. Sätt in rektangelröret på framhjulet i rektangelhållaren under den främre ramen. Se till att hålen på båda rektangulära rören är i linje med varandra. Lås framhjulet med snabbspettet (Figur 16). VIKTIGT: Dragkroken måste tas bort innan du använder barnvagnssatsen.

Innan du cyklar

Kontrollera före varje användning:

1. Hjulen är ordentligt fastsatta på släpet
2. Däcken är pumpade till rekommenderat tryck på däckets sidovägg
3. Dragkroken är ordentligt fastsatt på släpet
4. Dragkroken är ordentligt fastsatt på cykeln
5. Alla säkerhetsnålar är säkert låsta på plats.
6. Säkerhetsremmen på dragkroken är korrekt monterad
7. Vikten på dragkroken vid kopplingen är större än 6,6 lbs. (3 kg) och överstiger inte 17,6 lbs. (8 kg) med fullastat släp
8. Se till att cykeln är i gott skick, särskilt bromsar och däck (se cykeltillverkarens instruktioner)
9. Säkerhetsflaggan är på plats
10. Koppla alltid din hund/husdjur i släpet.

MAINTENANCE

Förvaring: För längre produktlivslängd, förvara släpvagnen inomhus. Släpvagnen bör inte förvaras vid temperaturer lägre än -23°C eller högre än 65°C.

Tygvård: Handtvätt tygdelar med varmt vatten och mild tvål. ANVÄND INTE blekmedel eller lösningsmedel. Torka torrt och förvara borta från direkt solljus i ett torrt, välventilerat utrymme. Rengör fönster med en mjuk trasa.
