TS810 - Animali domestici Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Rimorchio/passeggino manuale per animali domestici
Marca	Vevor
Modello	TS810
Carico massimo	88 lb (40 kg)
Dimensioni interne	80 x 53 x 53 cm (31,5 x 21 x 20,8 pollici)
Materiale del telaio	Acciaio
Materiale della copertura	Tessuto Oxford 600D
Colore	Grigio nero
Ruote posteriori	Acciaio, 16 x 1,75 pollici
Ruota anteriore	Plastica, 8 pollici (per uso passeggino)
Altezza massima dell'animale	56 cm (22 pollici) al garrese
Lunghezza massima dell'animale	80 cm (31,5 pollici) del corpo
Peso del rimorchio (stimato)	Circa 15 kg
Alimentazione	Nessuna (manuale)
Funzioni principali	Rimorchio da bici e passeggino convertibile, freno di stazionamento, bandiera di sicurezza, riflettori
Manutenzione e pulizia	Lavaggio a mano delle parti in tessuto con acqua tiepida e sapone neutro; non usare candeggina o solventi
Sicurezza	Freni di stazionamento, cinghia di sicurezza, riflettori anteriori (bianchi) e posteriori (rossi), bandiera; velocità consigliata max 16 km/h su strada diritta, 8 km/h in curva
Ricambi e riparabilità	Parti standard (ruote, attacco, barra di traino); supporto tecnico via www.vevor.com/support
Informazioni generali	Adatto a cani e altri animali domestici; richiede una bici in buone condizioni; età minima del ciclista: 16 anni

Domande frequenti - TS810 Vevor

Qual è la capacità di carico massima del rimorchio Vevor TS810?

Il carico massimo è di 88 libbre (40 kg). Non superare mai questo limite.

Il rimorchio TS810 è compatibile con tutte le biciclette?

È compatibile con la maggior parte delle bici con asse posteriore standard (a dado o a sgancio rapido). Non adatto a bici con asse passante senza adattatore. Consulta un meccanico professionista se necessario.

Come installare il rimorchio su una bicicletta?

Fissare l'attacco universale all'asse posteriore della bici (a sgancio rapido o a dado). Assicurarsi che il dado sia serrato di almeno 5 giri completi. Quindi, collegare l'accoppiatore della barra di traino e bloccare il perno di sicurezza. Fissare la cinghia di sicurezza intorno al telaio della bici.

Si può usare la TS810 come passeggino senza bici?

Sì, si trasforma in un passeggino manuale. Rimuovere la barra di traino e installare il kit passeggino: fissare i ricevitori del manico nella parte posteriore, inserire il manico telescopico e montare la ruota anteriore con il perno a sgancio rapido.

Quali sono le dimensioni interne e la taglia di animale adatta?

La vasca misura 31,5 x 21 x 20,8 pollici (80 x 53 x 53 cm). È adatta a cani fino a 56 cm di altezza al garrese e 80 cm di lunghezza del corpo.

Come mantenere il tessuto del rimorchio?

Lavare le parti in tessuto a mano con acqua tiepida e sapone neutro. Non usare candeggina o solventi. Asciugare e conservare al riparo dal sole in un luogo asciutto e ventilato.

Il rimorchio ha i freni?

Sì, è dotato di freni di stazionamento sui pararuote. Tirare la maniglia verso l'esterno per frenare, spingerla indietro per rilasciare.

Quali sono le importanti precauzioni di sicurezza?

Non lasciare mai l'animale incustodito. Tenere sempre le porte chiuse e usare un guinzaglio. Prima di ogni uscita, verificare che il rimorchio non influisca sulla frenata o sulla sterzata della bici. Rispettare i limiti di velocità: 16 km/h su strada diritta, 8 km/h in curva. Evitare ostacoli.

Come conservare il rimorchio fuori stagione?

Conservare all'interno, al riparo da temperature estreme (tra -23°C e 65°C). Riporre in un luogo asciutto per prolungarne la durata.

Dove posso ottenere pezzi di ricambio o supporto tecnico?

Visita il sito www.vevor.com/support per assistenza tecnica e garanzia elettronica. Puoi anche contattare il servizio clienti Vevor.

MANUALE UTENTE TS810 Vevor

Supporto tecnico e certificato di garanzia elettronica: www.vevor.com/support

RIMORCHIO PER BICI PER ANIMALI DOMESTICI

MODELLO: TS810

Importante: conservare queste istruzioni per riferimento futuro

Dimensioni del rimorchio	Grande
Massimo. Lunghezza di corpo	3 1 pollici (80)
Massimo. Altezza delle spalle	22 pollici (56)
Massimo. Peso	88 libbre (40 chilogrammi)

ISTRUZIONI DI SICUREZZA

ATTENZIONE

Leggere le istruzioni prima di mettersi alla guida. Il mancato rispetto delle istruzioni e delle avvertenze contenute nel presente manuale potrebbe provocare lesioni gravi o mortali.

• Consulta un veterinario per assicurarti che sia sicuro trasportare l'animale domestico in un rimorchio.
• Assicurarsi che l'animale non possa entrare in contatto con i raggi delle ruote.
• Controllare frequentemente il comfort e la sicurezza dell'animale,

soprattutto durante la stagione calda o fredda.

• Non lasciare mai l'animale incustodito e assicurarsi sempre che il rimorchio/passeggino non si inclini all'indietro quando il cane entra o esce dal rimorchio.
• NON utilizzare con un carico totale superiore a 88 libbre (40 chilogrammi).
• Non utilizzare mai il rimorchio per animali domestici per trasportare bambini o merci.
• Non apportare alcuna modifica al prodotto. Eventuali carichi posizionati sul rimorchio potrebbero renderlo instabile.
• Non gonfiare eccessivamente i pneumatici. Il mancato rispetto della pressione nominale indicata sul fianco dello pneumatico può provocare l'esplosione dello pneumatico e possibili lesioni.
• Prima di ogni utilizzo, assicurarsi che il rimorchio non interferisca con la frenata, la pedalata o lo sterzo della bicicletta.
• Rispettare sempre le normative locali quando si utilizza il rimorchio su strade pubbliche.
• Non andare mai in bicicletta di notte senza un'illuminazione adeguata. Rispettare tutti i requisiti legali locali per l'illuminazione.
• Quando usi il tuo rimorchio, stai trainando un peso extra e un veicolo più grande. È necessario concedere più tempo per frenare, rallentare, fermarsi e partire, e lasciare più spazio per svolte e passaggi. Sperimenta con il rimorchio carico in un'area non congestionata finché non acquisisci familiarità con il modo in cui la tua bicicletta gestisce il traino di un rimorchio.
• Evitare sassi, cordoli, frenate brusche e sterzate improvvise. Evitare di superare gli ostacoli con una sola ruota, poiché ciò potrebbe causare il ribaltamento del rimorchio.
• Viaggiare sempre con le porte anteriore e posteriore completamente chiuse per proteggere l'animale dai detriti volanti ed evitare che salti fuori dal rimorchio.
• Il conducente della bicicletta deve avere almeno 16 anni.
• Limiti di velocità consigliati: - 10 mph (16 km/h) su strade lisce e - 5 mph (8 km/h) in curva o su strade sconnesse.

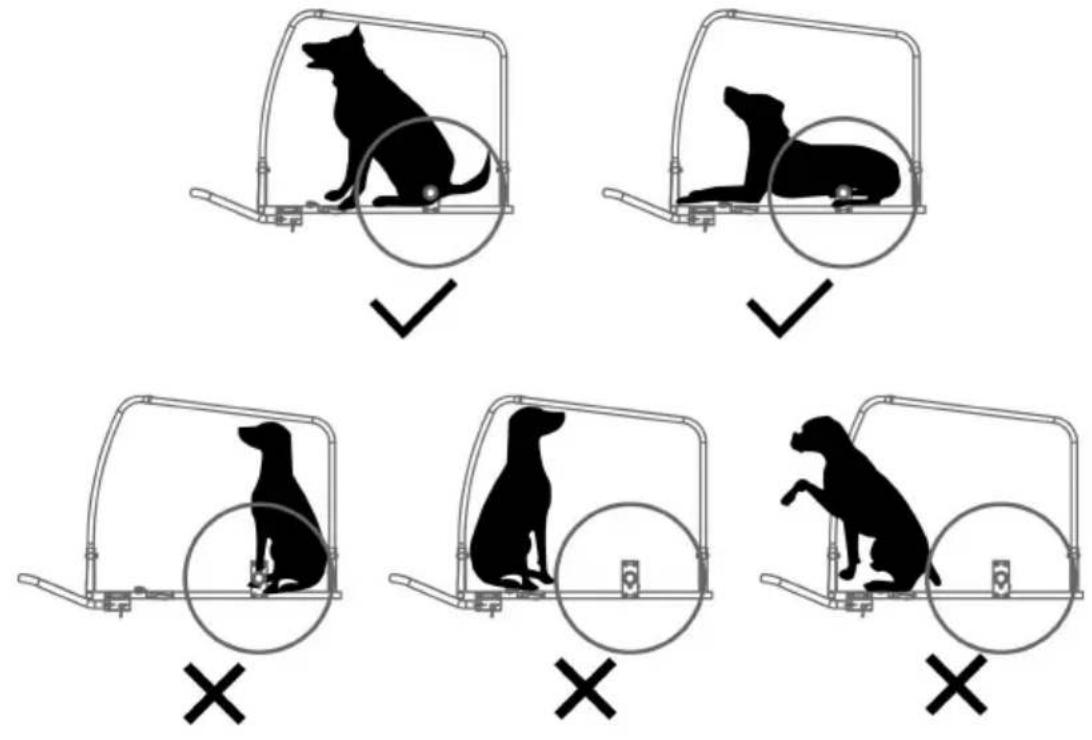

• Il peso del rimorchio deve essere distribuito correttamente per una movimentazione sicura. Il peso sul connettore dell'attacco deve essere compreso tra 30 N (circa 6,6 lbs o 3 kg) e 80 N (circa 17,6 lbs o 8 kg). Per misurarlo, carica il rimorchio e posizionalo accanto alla bilancia pesapersone. Sali sulla bilancia e prendi nota del tuo peso. Standa sulla bilancia, solleva l'estremità della barra di traino di un piede (circa 25 cm) da terra. Se il peso è troppo basso, la ruota posteriore della bicicletta potrebbe perdere trazione. Se è troppo alto, l'attacco potrebbe essere sovraccaricato.

Non sovraccaricare mai il rimorchio e non viaggiare mai con un carico che non rientra nell'intervallo specificato compreso tra 6 e 17,6 kg (3 - 8 kg). Distribuire sempre il carico in modo uniforme; in caso contrario, potrebbero verificarsi incidenti con lesioni gravi o mortali. Suggerimento: assicurati che il carico sia posizionato con il baricentro il più vicino possibile all'asse della ruota. Questo è il modo migliore per pedalare con una distribuzione ottimale del peso.

MODELLO E PARAMETRI

Modello	TS810
Tipò	Traino/spinta manuale
Massimo. Carico	88 libbre
Dimensione centenariò	31,5 * 21 * 20,8 pollici
Ruote	Acciaio, 16*1,75 pollici (posteriore) Plastica, 8 pollici (anteriore)
Materiale	Acciaio, tessuto Oxford 600D
Colore	Nero & Grigio

CONTENUTI

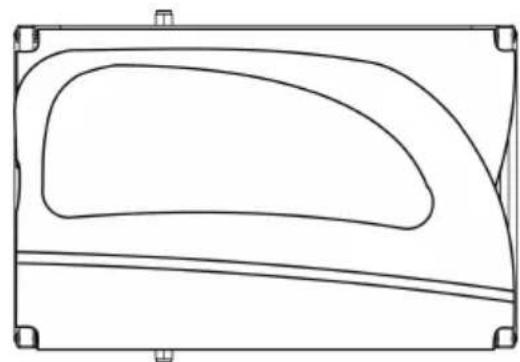

1 telaio principale

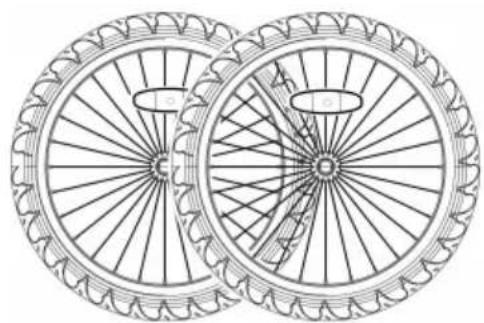

2 ruote

2 assi della ruota

1 attacco universale

1 barra di traino	2 protezioni per ruote
2 supporti per manubrio	1 bandiera
2 x catarifrangenti posteriori ( ro	2 x catarifrangenti anteriori (bianchi)
1 manubrio	1 ruota anteriore con bloccaggi sgancio rapido
1 chiave da 1 mm + 1 chiave da 19chiarne+esagonale # manuale utente

Come assemblare

1. Apertura del telaio principale

Figura 1	Estrarre il telaio principale del rimorchio e tutti gli altri componenti dal cartone. Rimuovere i cappucci protettivi neri sui 4 angoli. Sollevare entrambi i pannelli laterali in posizione verticale (Figura 1
Fissare la traversa alla parte superiore del telaio principale. Se bloccare la barra trasversale utilizzato il perno di sicurezza al bullone (Figura 2). Assicurarsi che i perni di sicurezza correttamente bloccati in posizione come molto (Figura 3)
Figura 2	✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔

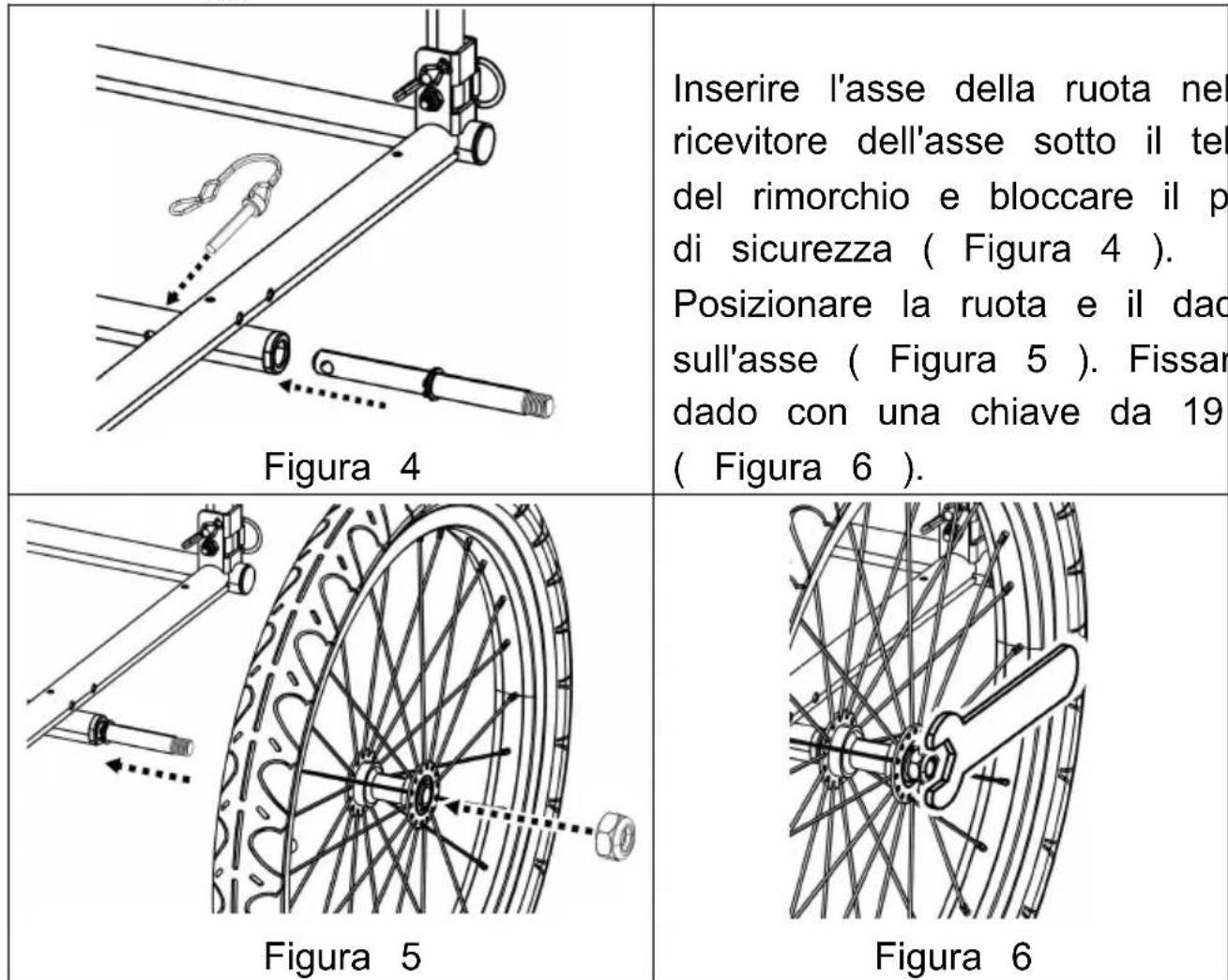

23. Montaggio delle ruote

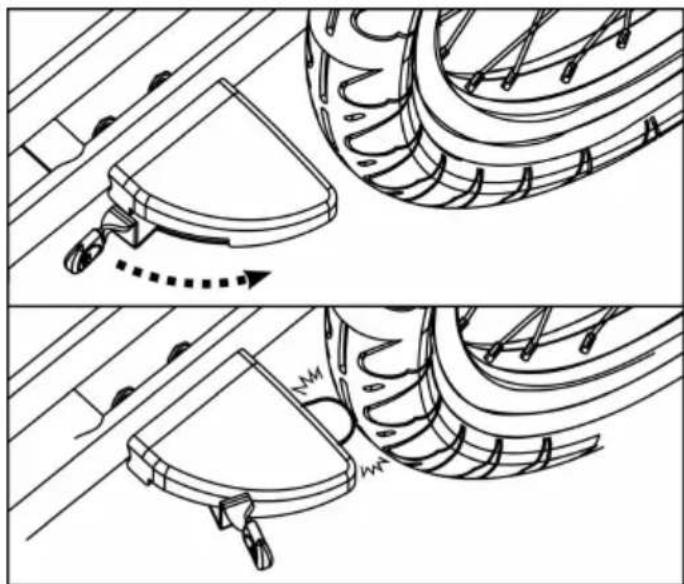

24. Installazione dei freni di stazionamento/protezioni delle ruote

Inserire i bulloni della protezione della ruota attraverso il tubo del telaio. Abbinare i fori nelle protezioni delle ruote ai bulloni. Stringere saldamente con la chiave esagonale (Figura 7). Ripetere per la protezione della ruota sull'altro lato.

Figura 7

Tirare verso l'esterno la maniglia sulla protezione della ruota per frenare. Spingere indietro la maniglia per rilasciare (Figura 8).

Figura 8

ATTENZIONE

Azionare sempre i freni quando non si guida/si spinge.

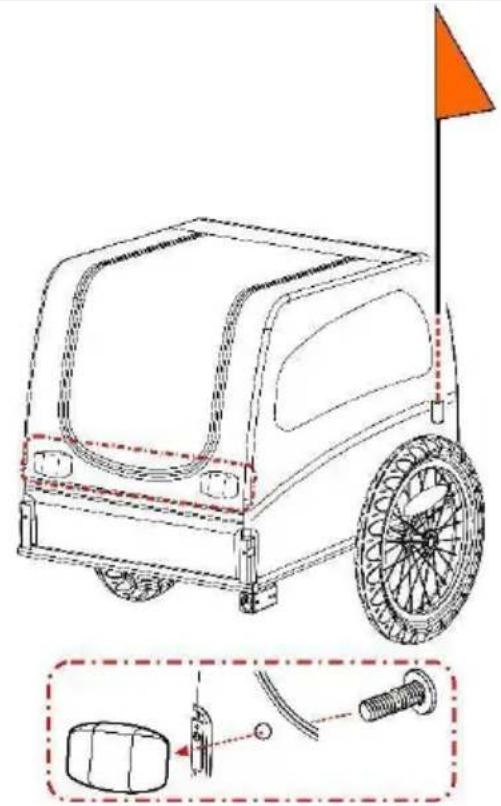

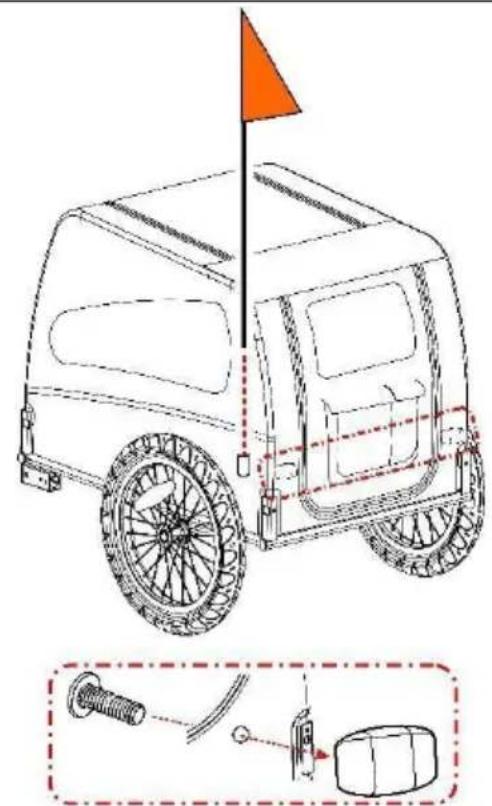

25. Attaccare la bandiera

Inserire l'asta della bandiera nella tasca dell'asta della bandiera nell'angolo posteriore sinistro del pannello laterale (Figura 9, 10).

Inserire le viti nei fori sul coperchio per fissare i catarifrangenti

(bianchi) e posteriori (rossi).

Figura 9

Figura 10

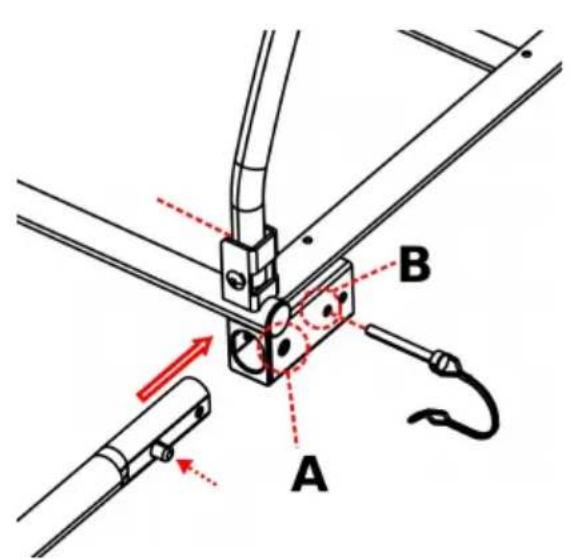

26. Installazione della barra di traino

Figura 11

Premendo il pulsante a molla, scorrere la barra di traino nel relativo alloggiamento finché il pulsante a molla non fuoriesce dal foro A. Inserire il perno di sicurezza dal foro B attraverso l'alto lato. Assicurarsi che il perno di sicurezza sia bloccato correttamente in posizione (Figura 11).

27. Collegamento del rimorchio alla bicicletta

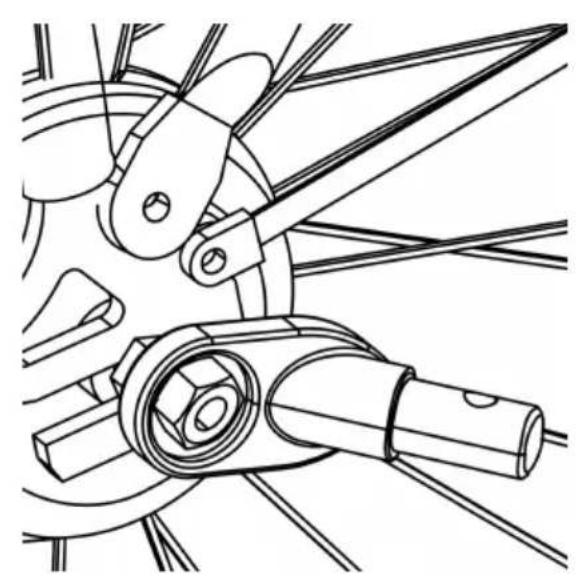

a sgancio rapido: rimuovere lo sgancio rapido dal lato sinistro dell'asse posteriore della bicicletta. Installare l'attacco tra lo sgancio rapido e il telaio. Stringere lo sgancio rapido seguendo il manuale del produttore della bicicletta. Il gancio può rimanere sulla bicicletta quando il rimorchio viene rimosso (Figura 12).

Figura 12

ATTENZIONE

Il dado di regolazione della tensione deve impegnarsi nella filettatura per almeno cinque giri completi per garantire una forza di bloccaggio adeguata per trattenere saldamente la ruota posteriore. Il mancato serraggio completo del dado di regolazione della tensione può provocare incidenti con lesioni gravi o mortali. Se il perno a sgancio rapido è troppo corto, deve essere sostituito. Consultare un meccanico di biciclette professionista per le parti appropriate e l'assistenza.

1. Asse con dadi: svitare il dado con rondella dal lato sinistro posteriore della bicicletta. Installare il gancio sull'asse e riavvitare il dado con la rondella (Figura 13).

Figura 13

ATTENZIONE

Il dado dell'asse deve impegnarsi nella filettatura per almeno cinque giri completi per garantire una forza di serraggio adeguata per trattenere saldamente la ruota posteriore. Il mancato serraggio completo del dado può provocare incidenti con lesioni gravi o mortali. Se l'asse è troppo corto, l'attacco universale non può essere utilizzato! Consultare un meccanico di biciclette professionista per le parti appropriate e l'assistenza.

1. Perno passante: l'attacco universale non è adatto a biciclette con perno passante. Si prega di consultare il rivenditore per una soluzione.

Figura 14

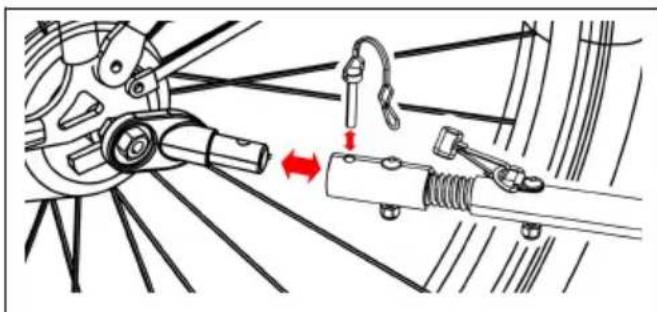

Collegare l'accoppiatore alla barra di traino e fissare il perno di sicurezza (Figura 14).

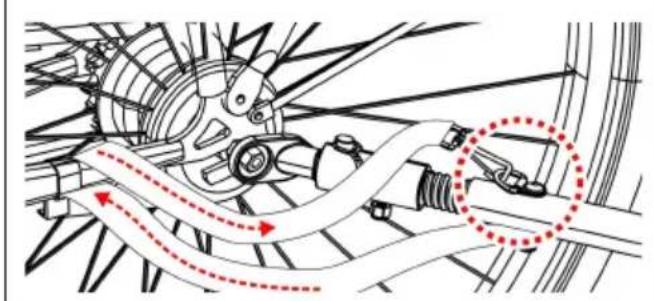

Una volta fissata la barra di traino, avvolgere la cintura di sicurezza attorno al telaio della bicicletta e agganciarla all'anello a D sulla barra di traino.

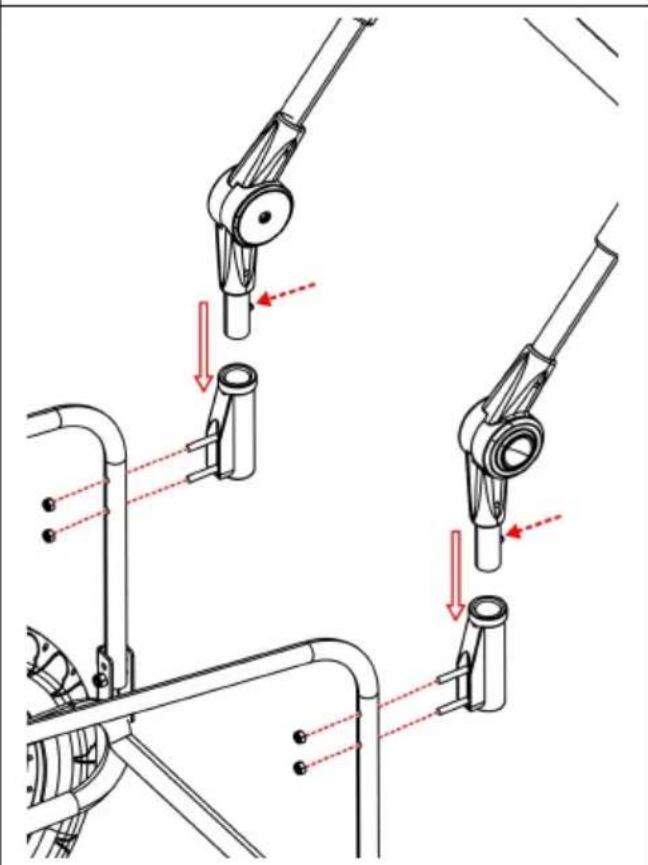

28. Installazione del kit passeggino

Fissare i due ricevitori della maniglia sui tubi posteriori del telaio stringendo i dadi. Alle estremità della maniglia, premere i pulsanti a molla e far scorrere la maniglia nei ricevitori del manubrio finché i pulsanti a molla non fuoriescono dai fori (Figura 15). Per rimuovere la maniglia, premere i pulsanti e sollevare la maniglia.

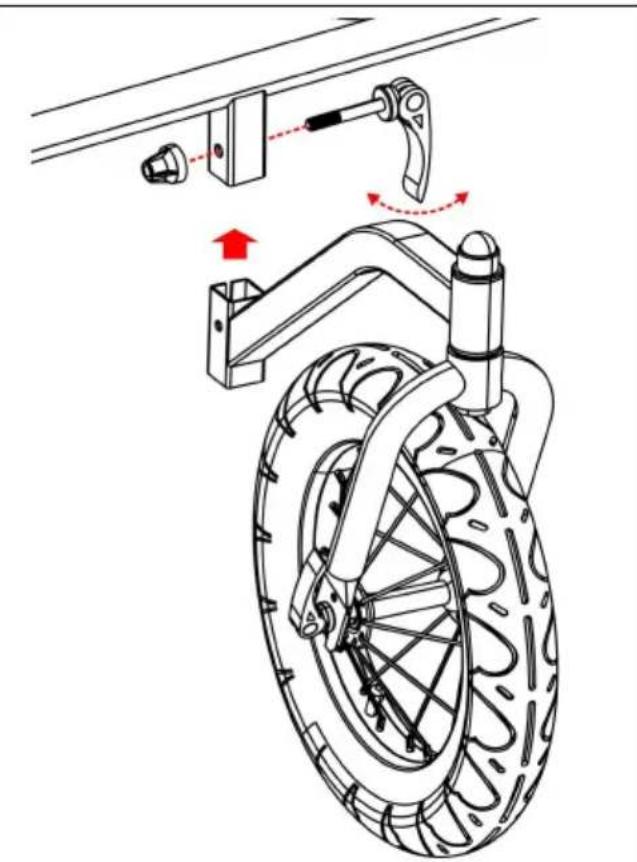

Inserire il tubo rettangolare sulla ruota anteriore nel supporto rettangolare sul telaio anteriore del rimorchio. Assicurarsi che entrambi i tubi rettangolari siano allineati. Bloccare la ruota anteriore utilizzando il bloccaggio a sgancio rapido (Figura 16). IMPORTANTE: il gancio di traino deve essere rimosso prima di utilizzare il kit passeggino.

Figura 15

Figura 16

Controllare prima di ogni utilizzo:

1. Le ruote sono adeguatamente fissate al rimorchio.
2. Gli pneumatici sono gonfiati alla pressione consigliata sulla parete laterale dello pneumatico.
3. La barra di traino è fissata correttamente al rimorchio.
4. L'attacco è adeguatamente fissato alla bicicletta.
5. Tutti i perni di sicurezza sono bloccati saldamente in posizione.
6. La cinghia di sicurezza sulla barra di traino è installata correttamente.
7. Il peso della barra di traino sull'attacco è superiore a 6,6 libbre ma non supera i 17,6 libbre (8 kg) con rimorchio a piano caricato.
8. Assicurarsi che la bicicletta sia in buone condizioni di funzionamento, in particolare freni e pneumatici (fare riferimento alle istruzioni del produttore della bicicletta).
9. La bandiera di sicurezza è posizionata correttamente.
10. Tieni sempre il tuo cane/animale domestico al guinzaglio nel rimorchio.

MANUTENZIONE

Stoccaggio: per una maggiore durata del prodotto, conservare il rimorchio al chiuso. Il rimorchio non deve essere conservato a temperature inferiori a -23°C (-10°F) o superiori a 65°C (150°F).

Cura del tessuto: lavare a mano le parti in tessuto con acqua tiepida e sapone neutro. NON utilizzare candeggina o solventi. Asciugare e conservare al riparo dalla luce solare diretta in un'area asciutta e ben ventilata. Pulisci le finestre con un panno umido e morbido.

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

VEVOR

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

RIMORCHIO PER BICICLETTA PER ANIMALI DOMESTICI

MODELLO: TS810

Figura 1	Saque el marco principal del remolque y todos losREMAs componentes de la caja. Retire las tapas protectoras negras ellas 4 esquinas. Levanteamins paneles laterales a una posicidvertical ( Figura 1 ).
Fije la barra transversal a la parte superior del marco principal Levante y bloquee la barra transversal usingo el pasador de seguridad adjunto al perno ( Figura 2 ) . Asegúrese de queI pasadores de sécurité estén correctamente bloqueados en su como se muestra ( Figura 3 ).
Figura 2	✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔ ✔
