TS810 - Mascotas Vevor - Manual de uso y guía de instrucciones gratis

Tipo de producto	Remolque/carrito manual para mascotas
Marca	Vevor
Modelo	TS810
Carga máxima	88 lb (40 kg)
Dimensiones interiores	80 x 53 x 53 cm (31,5 x 21 x 20,8 pulgadas)
Material del chasis	Acero
Material de la lona	Tela Oxford 600D
Color	Gris negro
Ruedas traseras	Acero, 16 x 1,75 pulgadas
Rueda delantera	Plástico, 8 pulgadas (para uso como carrito)
Altura máxima del animal	56 cm (22 pulgadas) a la cruz
Longitud máxima del animal	80 cm (31,5 pulgadas) del cuerpo
Peso del remolque (estimado)	Aproximadamente 15 kg
Alimentación	Ninguna (manual)
Funciones principales	Remolque de bicicleta y carrito convertible, freno de estacionamiento, bandera de seguridad, reflectores
Mantenimiento y limpieza	Lavado a mano de las partes de tela con agua tibia y jabón suave; no usar lejía ni disolvente
Seguridad	Frenos de estacionamiento, correa de seguridad, reflectores delanteros (blancos) y traseros (rojos), bandera; velocidad recomendada 16 km/h máximo en carretera recta, 8 km/h en curvas
Piezas de repuesto y reparabilidad	Piezas estándar (ruedas, enganche, barra de remolque); soporte técnico a través de www.vevor.com/support
Información general	Adecuado para perros y otras mascotas; requiere una bicicleta en buen estado; edad mínima del ciclista: 16 años

Preguntas frecuentes - TS810 Vevor

¿Cuál es la capacidad de carga máxima del remolque Vevor TS810?

La carga máxima es de 88 libras (40 kg). Nunca exceda este límite.

¿El remolque TS810 es compatible con todas las bicicletas?

Es compatible con la mayoría de bicicletas equipadas con un eje trasero estándar (con tuerca o de liberación rápida). No es adecuado para bicicletas con eje pasante sin adaptador. Consulte a un mecánico profesional si es necesario.

¿Cómo instalar el remolque en una bicicleta?

Fije el enganche universal al eje trasero de la bicicleta (de liberación rápida o con tuerca). Asegúrese de que la tuerca esté apretada al menos 5 vueltas completas. Luego, conecte el acoplador de la barra de remolque y bloquee el pasador de seguridad. Ate la correa de seguridad alrededor del cuadro de la bicicleta.

¿Se puede usar la TS810 como carrito sin bicicleta?

Sí, se transforma en carrito manual. Retire la barra de remolque e instale el kit de carrito: fije los receptores del mango en la parte trasera, inserte el mango telescópico y monte la rueda delantera con el pasador de liberación rápida.

¿Cuáles son las dimensiones interiores y el tamaño de animal adecuado?

La bandeja mide 31,5 x 21 x 20,8 pulgadas (80 x 53 x 53 cm). Es adecuado para perros de hasta 56 cm de altura a la cruz y 80 cm de longitud corporal.

¿Cómo mantener la tela del remolque?

Lave las partes de tela a mano con agua tibia y jabón suave. No use lejía ni disolvente. Seque y almacene lejos del sol en un lugar seco y ventilado.

¿El remolque tiene frenos?

Sí, está equipado con frenos de estacionamiento en los guardabarros. Tire de la manija hacia afuera para frenar, empújela hacia adentro para liberar.

¿Cuáles son las precauciones de seguridad importantes?

Nunca deje al animal sin supervisión. Use siempre las puertas cerradas y una correa. Antes de cada salida, verifique que el remolque no afecte el frenado o la dirección de la bicicleta. Respete los límites de velocidad: 16 km/h en carretera recta, 8 km/h en curvas. Evite obstáculos.

¿Cómo almacenar el remolque fuera de temporada?

Almacénelo en el interior, lejos de temperaturas extremas (entre -23 °C y 65 °C). Guárdelo en un lugar seco para prolongar su vida útil.

¿Dónde puedo obtener piezas de repuesto o soporte técnico?

Visite el sitio web www.vevor.com/support para asistencia técnica y garantía electrónica. También puede contactar al servicio al cliente de Vevor.

MANUAL DE USUARIO TS810 Vevor

Importante: guarde estas instrucciones para consultarlas en el futuro.

Tamaño del remolque	Grande
Máx. Longitud corporal	3 1 pulgada (cm)
Máx. Altura de los niños	22 pulgadas (5cm)
Máx. Peso	88 libras. (40kilos)

INSTRUCCIONES DE SEGURIDAD

ADVERTENCIA

Lea las instrucciones antes de conducir. El incumplimiento de las instrucciones y advertencias de este manual podrá provocar lesiones graves o la muerte.

• Consulte a un veterinario para asegurarse de que sea seguro que su mascota viaje en un remolque.
• Asegúrese de que la mascota no pueda hacer contacto con los radios de la rueda.
• Verifique la comodidad y seguridad de su mascota con frecuencia, especialmente durante climas cálidos o fríos.
• Nunca deje a la mascota desatendida y siempre mantenga el remolque/cochecito para que no se vuelque hacia atrás cuando el perro entra o salga del remolque.
• No lo use con una carga total que exceda las 88 libras (40 kilogramos).
• Nunca utilice un remolque para mascotas para transportar niños o carga.
• No realice ninguna modificación al producto. Cualquier paquete colocado en el remolque puede hacer que este se vuelva inestable.
• No infle demasiado los neumáticos. El incumplimiento de la presión nominal en el flanco del neumático puede provocar una explosión del neumático y posibles lesiones.
• Antes de cada paseo, asegúrese de que el remolque no interfiera con el frenado, el pedaleo o la dirección de la bicicleta.
• Cumpla siempre con las normas locales cuando utilice el remolque en vías públicas.
• Nunca ande en bicicleta de noche sin la iluminación adecuada. Obedezca todos los requisitos legales locales para la iluminación.
• Cuando usa su remolque, está remolcando peso adicional y un vehículo más grande. Debe dejar más tiempo para frenar, reducir velocidad, detenerse y arrancar, y dejar más espacio para giros y pasillos. Experimente con el remolque cargado en un área no congestionada hasta que se familiarice con cómo se maneja su bicicleta al arrastrar un remolque.
• Evite rocas, bordillos, frenadas bruscas y virajes repentinos. Evite pasar obstáculos con una rueda, ya que esto podría provocar que el remolque se vuelque.
• Conduzca siempre con las puertas delantera y trasera completamente cerradas para proteger a la mascota de los escombros voladores y evitar que la mascota salte del remolque.
• El ciclista de la bicicleta debe tener al menos 16 años.
• Límites de velocidad recomendados: - 16 km/h (10 mph) en carreteras y llanuras - 8 km/h (5 mph) al girar o en carreteras irregulares
• El peso del remolque debe distribuirse adecuadamente para un

manejo seguro. El peso en el conector del enganche debe estar entre 30 N (≈ 6,6 lbs o 3 kg) y 80 N (≈17,6 lbs u 8 kg). Para medir, cargue su remolque y colóquelo junto a la báscula de baño. Súbase a la báscula y tome nota de su peso. De pie sobre la báscula, levante el extremo de la barra de remolque a un pie (aproximadamente 25 cm) del suelo. Si el peso es demasiado bajo, la rueda trasera de la bicicleta podría perder tracción. Si es demasiado alto, el enganche podría sobrecargarse.

Nunca sobrecargue el remolque y nunca viaje con una carga en la barra de remolque que esté fuera del rango especificado de 6,6 a 17,6 libras (3-8 kilos). Distribuya siempre la carga de manera uniforme. De lo contrario, podrían producirse accidentes con lesiones graves o la muerte. Consejo: asegúrese de que su perro esté colocado con el centro de gravedad lo más cerca posible del eje de la rueda. Esta es la mejor forma de montar con una distribución óptima del peso.

Modelo	TS810
Tipo	Remolque/empuje manual
Máx. Carga	88 libras
Tamaño del cantejado	31,5*21*20,8 pulgadas
Ruedas	Acero, 16*1,75 pulgadas (trasero) Plástico, 8 pulgadas (frontal)
Material	Acero, tela Oxford 600D.
Color	Gris oscuro

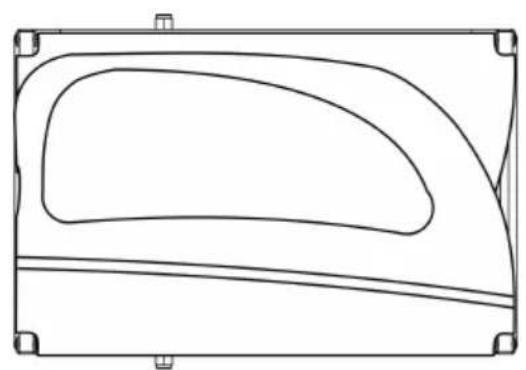

1 marco principal.

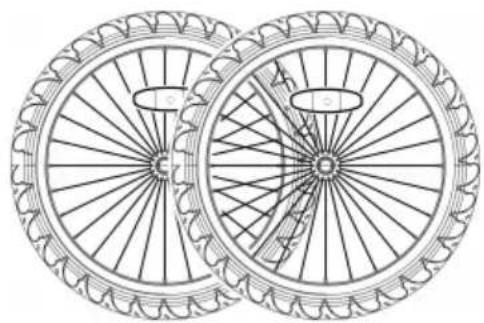

2 ruedas

2 x eje de rueda

1 enganche universal.

1 x barra de remolque

2 x protector de rueda

2 soportes para manillar.

1 bandera.

2 x reflectores traseros (rojo)

2 x reflectores frontales (blanco)

1 manillar.

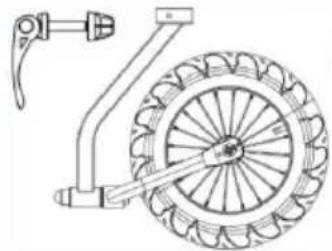

1 x rueda delantera con cierre rápido

1 llave de 11 mm + 1 llave de 19 mm + 1 llave hexagonal + 1 manual de usuario

Cómo ensamblar

1. Abrir el marco principal

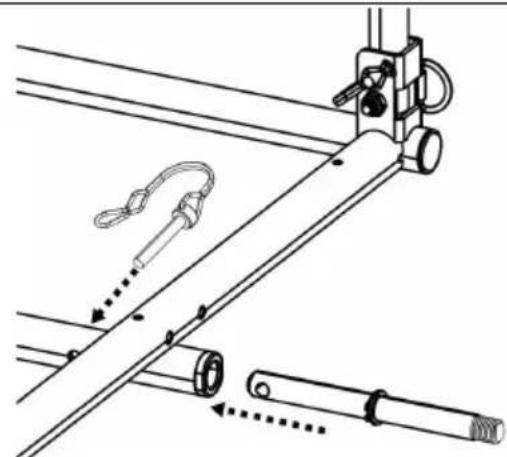

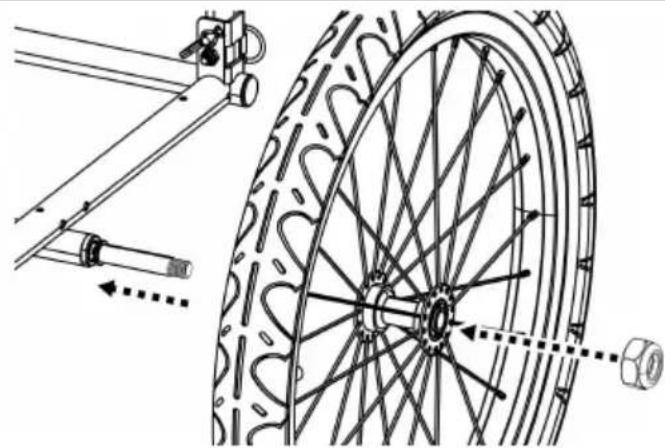

30. Colocar las ruedas

Figura 4

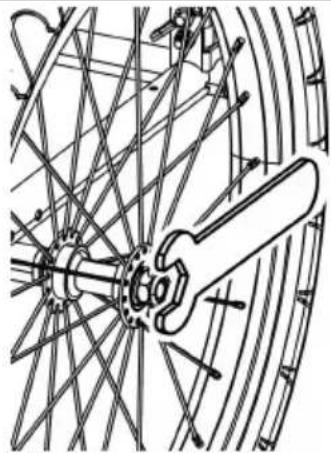

Inserte el eje de la rueda en el receptor del eje bajo del bastidor del remolque y bloquee el pasador de seguridad (Figura 4). Coloque la rueda y la tuerca en el eje (Figura 5). Apriete la tuerca con una llave de 19 mm (Figura 6).

Figura 5

Figura 6

31. Instalación de los frenos de estacionamiento/protectores de ruedas

Inserte los pernos del protector de la rueda a través del bastidor. Haga coincidir los orificios de los protectores con los pernos. Apriete firmemente con una llave hexagonal (Figura 7). Repita lo mismo con el protector de rueda del otro lado.

Figura 7

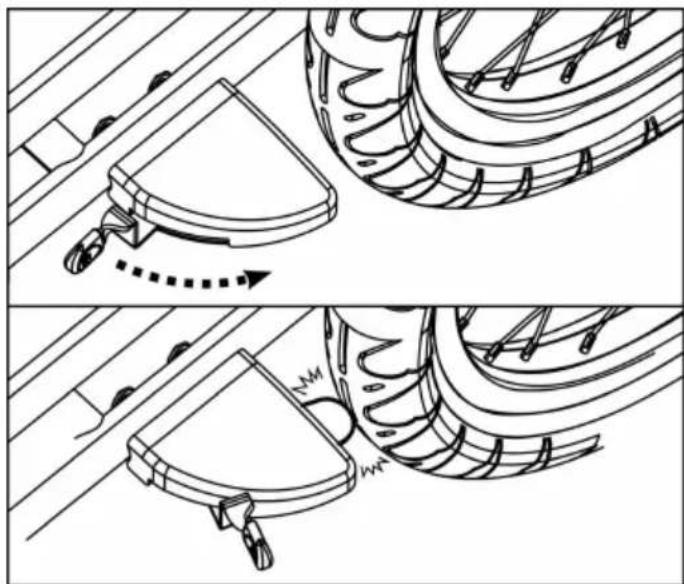

Tire hacia afuera la manija del protector de la rueda para fijarlo. Empuje hacia adentro la manija para soltarla (Figura 8).

Figura 8

ADVERTENCIA

Siempre ponga los frenos cuando no esté conduciendo o empujando.

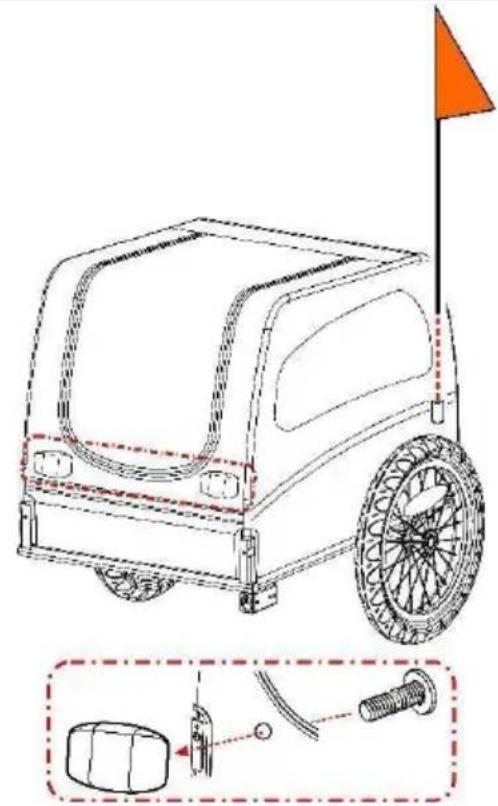

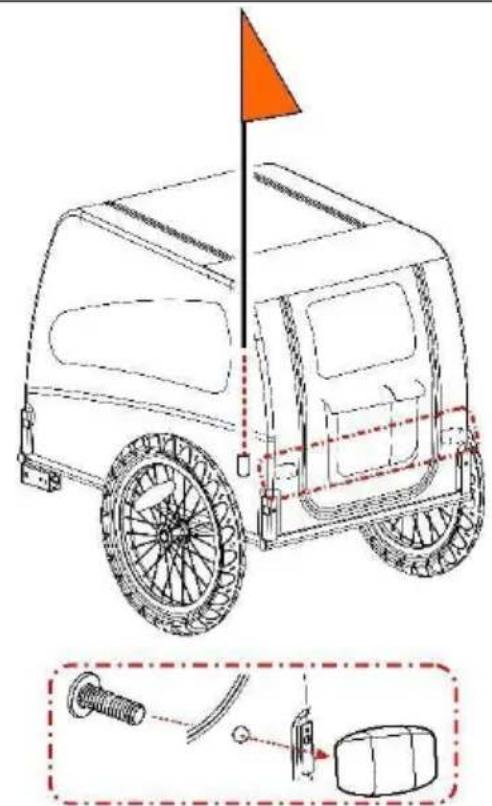

32. Adjuntar la bandera

Inserte el mástil de la bandera en el bolsillo del mástil en la parte trasera izquierda del panel lateral (Figura 9, Figura 10). Inserte tornillos en los orificios de la cubierta para fijar los reflectores

delantero (blanco) y trasero (rojo).

Figura 9

Figura 10

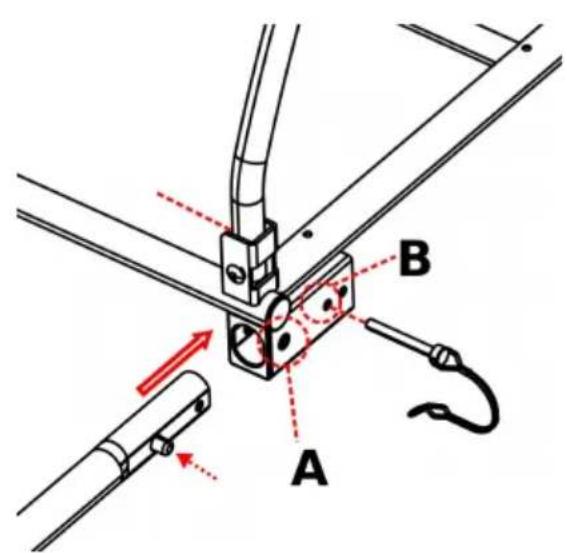

33. Instalación de la barra de remolque

Figura 11

Presionando el botón de resorte, deslice la barra de remolque dentro del receptor de la barra de remolque hasta que el botón resorte salga del orificio A. Inserte el pasador de seguridad en el orificio B por el lado exterior. Asegúrese de que el pasador de seguridad esté correctamente bloqueado en su lugar (Figura 11).

34. Colocar remolque en bicicleta

1. Eje de liberación rápida: Retire el mecanismo de liberación del lado izquierdo del eje trasero de la bicicleta. Instale el enganche entre el cierre rápido y el marco. Apriete el cierre rápido según el manual del fabricante de la bicicleta. El enganche puede permanecer en la bicicleta cuando se retire el remolque (Figura 12).

Figura 12

ADVERTENCIA

La tuerca de ajuste de tensión debe enganchar las roscas durante al menos cinco vueltas completas para garantizar una fuerza de sujeción adecuada para sujetar la rueda trasera de forma segura. No apretar completamente la tuerca de ajuste de tensión puede provocar accidentes con lesiones graves o la muerte. Si el cierre rápido es demasiado corto, deben sustituirse. Consulte a un mecánico de bicicletas profesional para tener las piezas y la asistencia adecuadas.

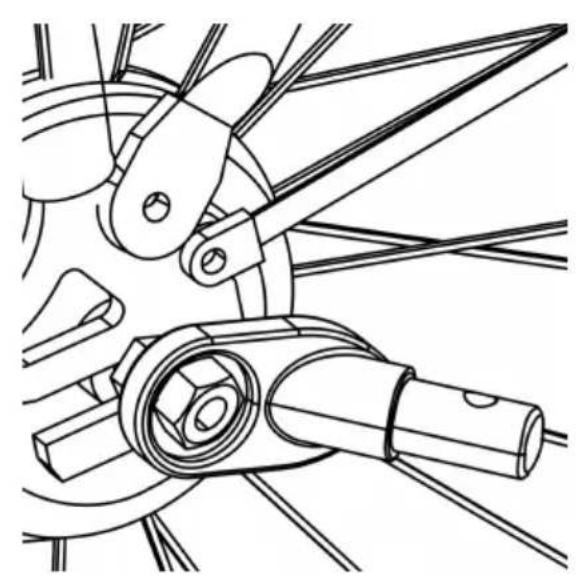

1. Eje con tuercas: Desenrosque la tuerca con arandela del lado izquierdo del eje trasero de la bicicleta. Instale el enganche y vuelva a atornillar la tuerca con la arandela (Figura 13).

Figura 13

ADVERTENCIA

La tuerca del eje debe enganchar las roscas durante al menos cinco vueltas completas para garantizar una fuerza de sujeción adecuada para sujetar la rueda trasera de forma segura. No apretar la tuerca completamente puede provocar accidentes con lesiones graves o la muerte. Si el eje es demasiado corto, no es posible utilizar el enganche universal. Consulte a un mecánico de bicicletas profesional para obtener las piezas y la asistencia adecuadas.

1. Eje pasante: El enganche universal no se adapta a bicicletas con eje pasante. Consulte al minorista para conocer una posible solución.

Figura 14

Conecte el acoplador en la barra de remolque y asegure el pasador de seguridad (Figura 14). Una vez que la barra de remolque esté colocada, enrolle el cinturón de seguridad alrededor del cuadro de la bicicleta y enganchelo al anillo D de la barra de remolque.

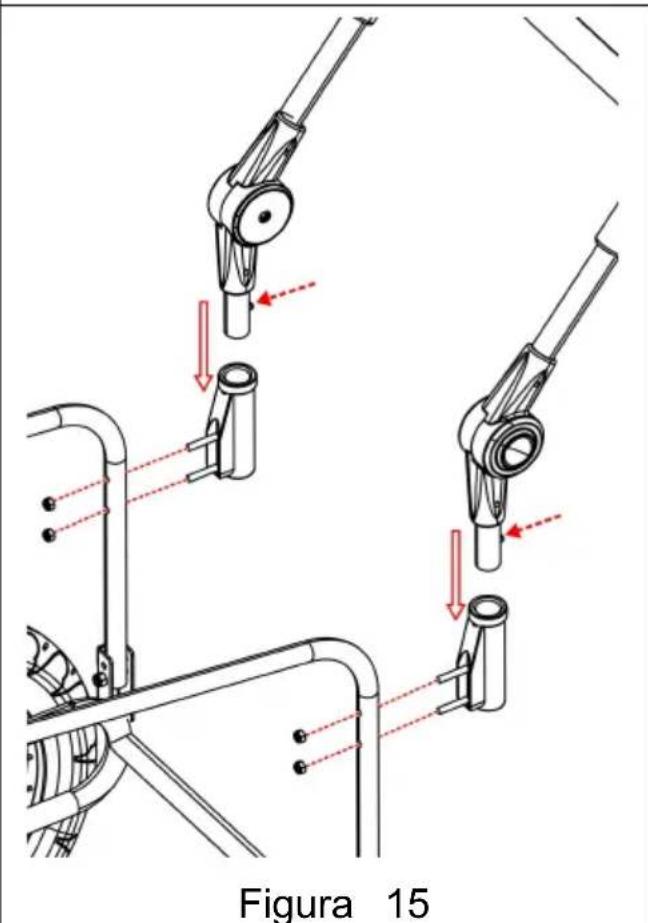

35. Instalación del kit de cochecito

Fije dos receptores de manija en los tubos traseros del marco apretando las tuercas. En los extremos del mango, presione los botones de resorte y deslice el mango bajo de los receptores del manillar hasta que dos botones de resorte salten a través de los orificios (Figura 15). Para quitar la manija, presione los botones hacia arriba de la manija. Inserte el tubo rectangular de la rueda delantera en el soporte rectangular bajo del marco delantero del remolque. Asegúrese de que los orificios de los dos tubos rectangulares estén alineados. Bloquee la rueda delantera con el cierre rápido (Figura 16). IMPORTANTE: Se debe retirar la barra de remolque antes de usar el cochecito.

Antes de montar

Comprobar antes de cada uso:

1. Las ruedas están correctamente aseguradas al remolque.
2. Los neumáticos están inflados a la presión recomendada en la pared lateral del neumático.
3. La barra de remolque está correctamente asegurada al remolque.
4. El enganche está correctamente asegurado a la bicicleta.
5. Todos los pasadores de seguridad están bloqueados de forma segura en su lugar.
6. La correa de seguridad en la barra de remolque está correctamente instalada.
7. El peso de la barra de remolque en el acoplador es superior a 6.6 libras (3 kg) pero no supera las 17.6 lbs. (8 kg) con el remolque completamente cargado.
8. Asegúrese de que la bicicleta está en buen estado de funcionamiento, especialmente los frenos y neumáticos (consulte las instrucciones del fabricante de la bicicleta).
9. La bandera de seguridad está colocada.
10. Siempre ate a su perro/mascota en el remolque.

MANTENIMIENTO

Almacenamiento: Para prolongar la vida útil del producto, almacene el remolque en el interior. El remolque no debe almacenarse a temperaturas inferiores a -10 °F (-23 °C) o superiores a 150 °F (65 °C).

Cuidado de la TELA: Lave las piezas de TELA a mano con agua tibia suave. NO use lejía ni solventes. Seque y almacene fuera de la luz directa en un área seca y bien ventilada. Limpiar ventanas con un paño suave y húmedo.
