TS806 - Mascotas Vevor - Manual de uso y guía de instrucciones gratis

Tipo de producto	Remolque para bicicleta para mascotas
Marca	Vevor
Modelo	TS806
Carga máxima	66 lb (30 kg)
Dimensiones del compartimento (L x A x H)	30 x 21 x 20,8 pulgadas (76 x 53 x 53 cm)
Material principal	Acero y tela Oxford 600D
Color	Naranja y gris
Ruedas	2 ruedas traseras de acero 16 x 1,75 pulgadas, 1 rueda delantera de plástico 8 pulgadas
Accesorios incluidos	Barra de remolque, protectores de ruedas, barra de manillar, bandera de seguridad, reflectores delanteros y traseros, kit de paseo, llaves hexagonales
Tipo de enganche	Rápido (pasador de liberación rápida o tuerca de eje)
Uso	Remolque para bicicleta y paseo manual
Freno de estacionamiento	Sí, integrado en los protectores de ruedas
Seguridad	Bandera de seguridad, reflectores delanteros y traseros, correa de seguridad, bloqueo de barras
Mantenimiento	Lavado a mano con agua tibia y jabón suave, almacenamiento interior entre -23°C y 65°C
Garantía	Certificado de garantía electrónico disponible en www.vevor.com/support

Preguntas frecuentes - TS806 Vevor

¿Cuál es el peso máximo que puede soportar el remolque Vevor TS806?

El peso máximo es de 66 lb (30 kg), incluyendo la mascota y cualquier accesorio.

¿Se puede utilizar el remolque como paseador?

Sí, gracias al kit de paseo incluido: instale la rueda delantera y el manillar después de retirar la barra de remolque.

¿Cómo fijar el remolque a mi bicicleta?

Utilice el sistema de enganche incluido. Dos métodos: pasador de liberación rápida (lado izquierdo del eje) o tuerca de eje (para bicicletas con tuerca). La tuerca o pasador debe engancharse al menos 5 vueltas completas.

¿Cuáles son las dimensiones interiores del remolque?

Las dimensiones del compartimento son 30 x 21 x 20,8 pulgadas (76 x 53 x 53 cm), adecuadas para un perro de tamaño mediano.

¿Cómo mantener la tela del remolque?

Lave a mano con agua tibia y jabón suave. No use lejía ni disolventes. Seque a la sombra en un lugar seco y bien ventilado.

¿Tiene freno el remolque?

Sí, los protectores de ruedas sirven como freno de estacionamiento. Tire del manillar hacia afuera para frenar, empújelo hacia adentro para liberar.

¿Cuál es la presión de inflado recomendada para los neumáticos?

La presión recomendada está indicada en el flanco del neumático. No infle más allá: riesgo de explosión.

¿Puedo usar el remolque de noche?

Sí, pero con iluminación adecuada. El remolque viene con reflectores delanteros (blancos) y traseros (rojos). Respete las leyes locales.

¿Cómo verificar que el remolque esté bien fijado antes de cada salida?

Verifique: ruedas correctamente fijadas, neumáticos inflados, barra de remolque y enganche firmes, pasadores de seguridad bloqueados, correa de seguridad sujeta, peso sobre el enganche entre 6,6 y 17,6 lb (3-8 kg).

¿Puedo usar el remolque con una bicicleta de eje pasante?

No, el enganche incluido no es compatible con ejes pasantes. Consulte a su distribuidor para una solución adecuada.

MANUAL DE USUARIO TS806 Vevor

Soporte técnico y certificado de garantía electrónica www.vevor.com/support

REMOLQUE DE BICICLETA PARA MASCOTAS

MODELO: TS806

Importante: guarde estas instrucciones para consultarlas en el futuro.

Tamaño del remolque	Grande
Máx. Longitud corporal	3 1 pulgada (cm)
Máx. Altura de los hombros	18 pulgadas (4 cm)
Máx. Peso	66 libras. (30 kilogramos)

INSTRUCCIONES DE SEGURIDAD

⚠️ ADVERTENCIA

Lea las instrucciones antes de conducir. El incumplimiento de las instrucciones y advertencias de este manual podría provocar lesiones graves o la muerte.

• Consulte a un veterinario para asegurarse de que sea seguro que su mascota viaje en un remolque.
• Asegúrese de que la mascota no pueda hacer contacto con los radios de la rueda.
• Verifique la comodidad y seguridad de su mascota con frecuencia, especialmente durante climas cálidos o fríos.

- Nunca deje a la mascota desatendida y SIEMPRE MANTENGA EL REMOLQUE/COCHECITO PARA QUE NO SE VUELQUE HACIA ATRÁS CUANDO EL PERRO ENTRA O SALGA DEL REMOLQUE.

- NO lo use con una carga total que exceda las 66 libras (30 kg).

- Nunca utilice un remolque para mascotas para transportar niños o carga.

- NO realice ninguna modificación al producto. Cualquier paquete colocado en el remolque puede hacer que éste se vuelva inestable.

- NO infle demasiado los neumáticos. El incumplimiento de la presión nominal en el flanco del neumático puede provocar una explosión del neumático y posibles lesiones.

- Antes de cada paseo, asegúrese de que el remolque no interfiera con el frenado, el pedaleo o la dirección de la bicicleta.

- Cumpla siempre con las normas locales cuando utilice el remolque en vías públicas.

- Nunca ande en bicicleta de noche sin la iluminación adecuada. Obedezca todos los requisitos legales locales para la iluminación.

- Cuando use su remolque, está remolcando peso adicional y un vehículo más grande. Debe dejar más tiempo para frenar, reducir velocidad, detenerse y arrancar, y dejar más espacio para giros y pasillos. Experimente con el remolque cargado en un área no congestionada hasta que se familiarice con cómo se maneja su bicicleta al arrastrar un remolque.

- Evite rocas, bordillos, frenadas bruscas y virajes repentinos. Evite pasar obstáculos con una rueda, ya que esto puede provocar que el remolque se vuelque.

- Conduzca siempre con las puertas delantera y trasera completamente cerradas para proteger a la mascota de los escombros voladores y evitar que la mascota salte del remolque.

- El ciclista de la bicicleta debe tener al menos 16 años.

- Límites de velocidad recomendados: - 16 km/h (10 mph) en carreteras rectas y lisas - 8 km/h (5 mph) al girar o en carreteras irregulares

- El peso del remolque debe distribuirse adecuadamente para un manejo seguro. El peso en el conector del enganche debe estar

entre 30 N (≈ 6,6 lbs o 3 kg) y 80 N (≈17,6 lbs u 8 kg). Para medir, cargue su remolque y colóquelo junto a la báscula de baño. Súbase a la báscula y tome nota de su peso. De pie sobre la báscula, levante el extremo de la barra de remolque a un pie (aproximadamente 25 cm) del suelo. Si el peso es demasiado bajo, la rueda trasera de la bicicleta podría perder tracción. Si es demasiado alto, el enganche puede estar sobrecargado.

Nunca sobrecargue el remolque y nunca viaje con una carga en la barra de remolque que esté fuera del rango especificado de 6,6 a 17,6 libras (3-8 kilos). Distribuya siempre la carga de manera uniforme. De lo contrario, podrían producirse accidentes con lesiones graves o la muerte. Consejo: asegúrese de que su perro esté colocado con el centro de gravedad lo más cerca posible del eje de la rueda. Esta es la mejor manera de montar con una distribución óptima del peso.

Modelo	TS806
Tipo	Remolque/empuje manual
Máx. Carga	66 libras
Tamaño del cantonador	30*21*20,8 pulgadas
Ruedas	Acero, 16*1,75 pulgadasPlástico, 8 pulgadas (frontal)
Material	Acero, tela Oxford 600D.
Color	Naranja y gris

1 marco principal.	2 ruedas
2 x eje de rueda	1 enganche universal.
1 x barra de remolque	2 x protector de rueda
2 soportes para manillar.	1 bandera.
2 x reflectores traseros ( rojos	2 x reflectores frontales ( blan)
1 manillar.	1 x rueda delantera con cier rápido
1 llave de 1 1 mm + 1 llave de 19 mm + 1 llave hexagonal + 1 manual de usuario

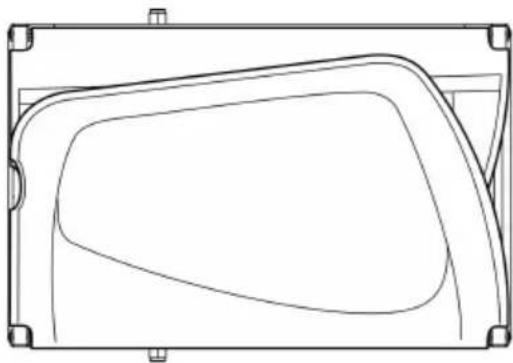

1. Abrir el marco principal

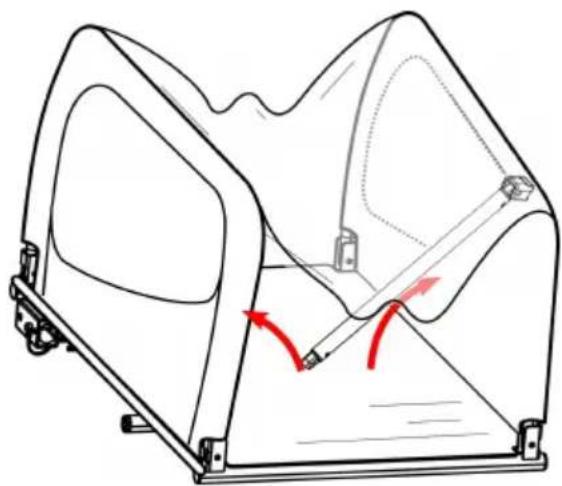

Figura 1	Saque el marco principal del remolque y todos los demás componentes de la caja. Retire las tapas protectoras negras el las 4 esquinas. Levante ambos paneles laterales a una posición vertical ( Figura 1 ).

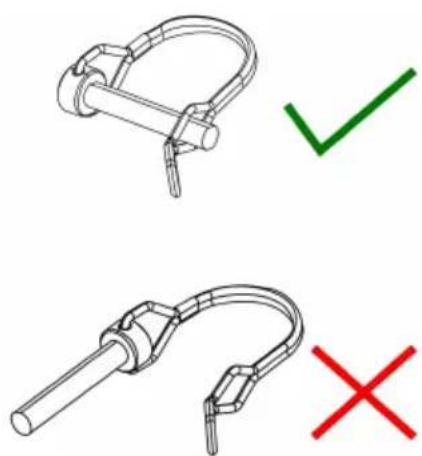

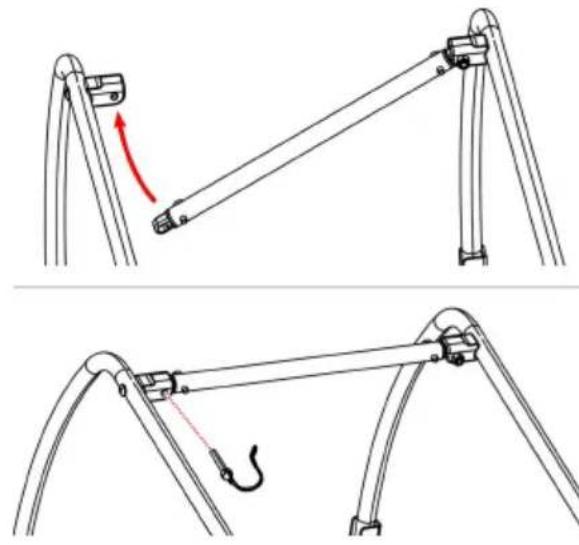

Fije la barra transversal a la parte superior del marco princip Levante y bloquee la barra transversal usando el pasador de seguridad adjunto al perno ( Figura 2 ). Asegúrese de que I pasadores de seguridad estén correctamente bloqueados en su como se muestra ( Figura 3 ).
Figura 2	Figura 3

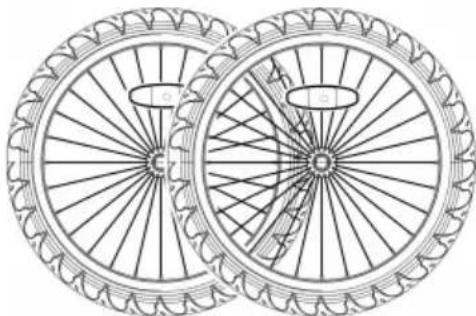

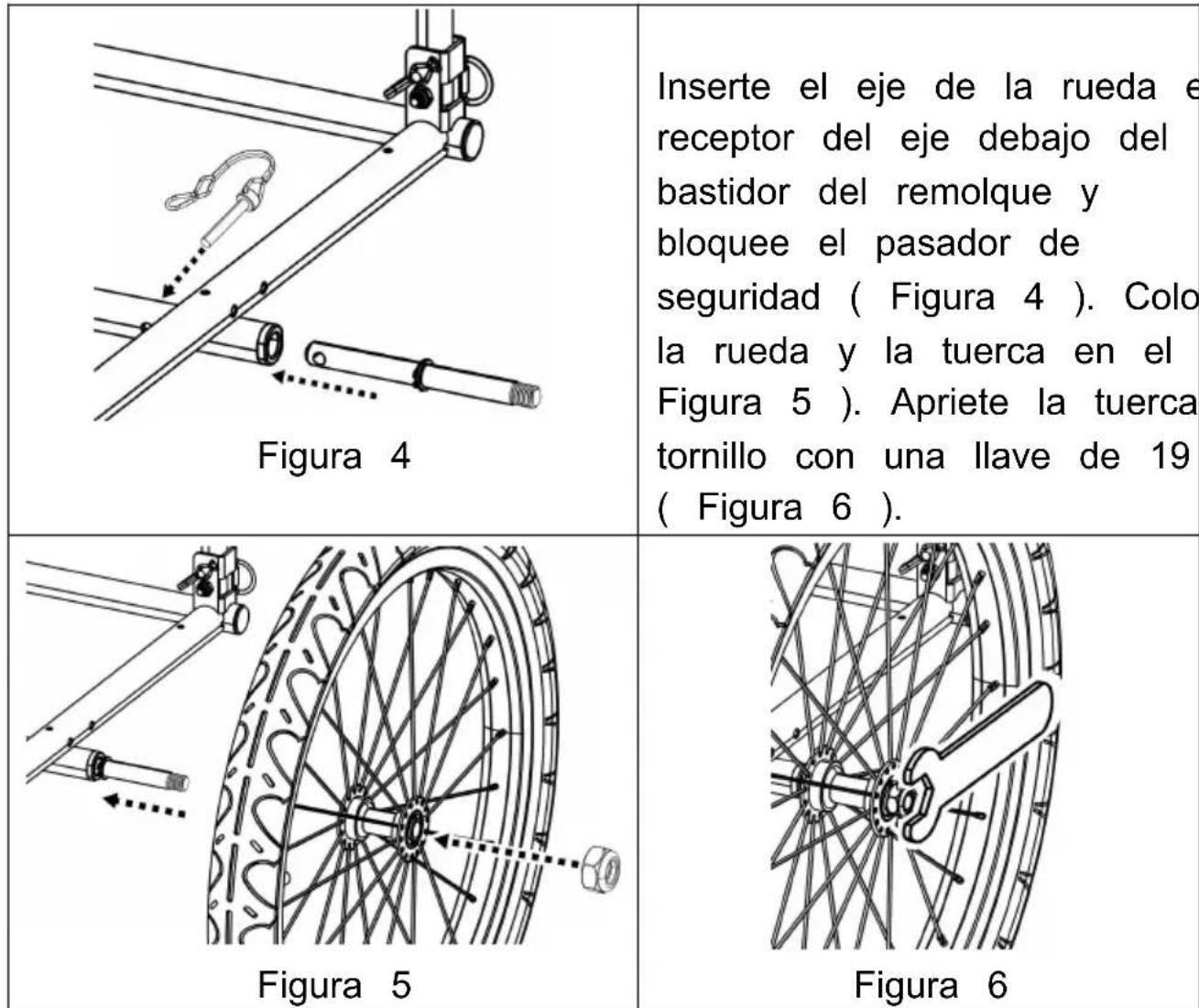

30. Colocar las ruedas

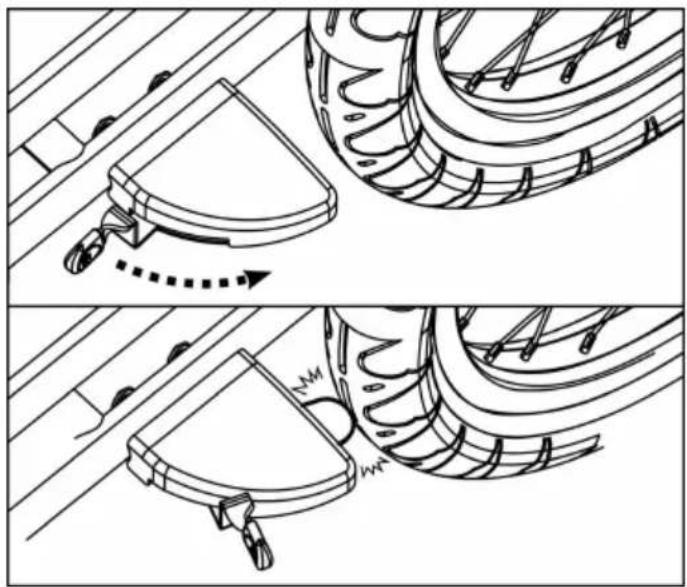

31. Instalación de los frenos de estacionamiento/protectores de ruedas

Inserte los pernos del protector de la rueda a través del tubo del bastidor. Haga coincidir los orificios de los protectores de rueda con los pernos. Apriete firmemente con una llave hexagonal (Figura 7). Repita lo mismo con el protector de rueda del otro lado.

Tire hacia afuera la manija del protector de la rueda para fijarlo. Empuje hacia atrás la manija para soltarla (Figura 8).

Siempre ponga los frenos cuando no esté conduciendo o empujando.

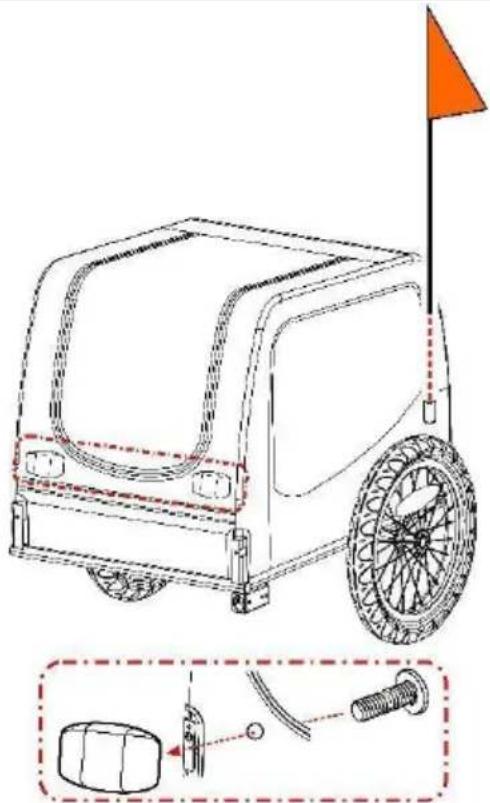

32. Adjuntar la bandera

Inserte el mástil de la bandera en el bolsillo del mástil en la parte trasera izquierda del panel lateral (Figura 9, Figura 10). Inserte tornillos en los orificios de la cubierta para fijar los reflectores.

delantero (blanco) y trasero (rojo).

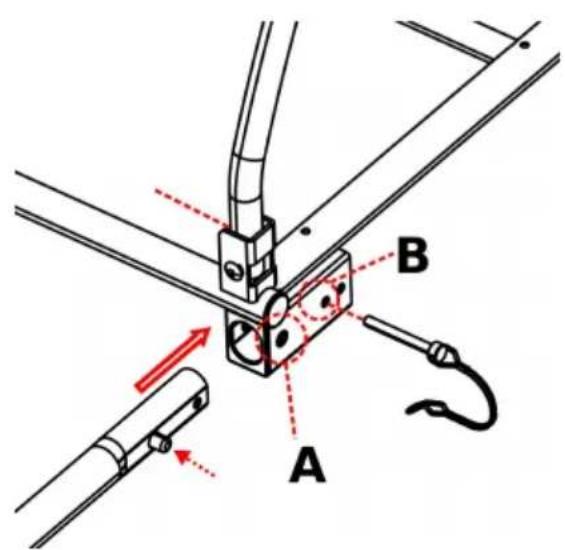

33. Instalación de la barra de remolque

Presionando el botón de resorte, deslice la barra de remolque dentro del receptor de la barra de remolque hasta que el botón de resorte salga del orificio A. Inserte el pasador de seguridad en el orificio B por el otro lado. Asegúrese de que el pasador de seguridad esté correctamente bloqueado en su lugar (Figura 11).

34. Colocar remolque en bicicleta

1. Eje de liberación rápida: Retire el mecanismo de liberación del lado izquierdo del eje trasero de la bicicleta. Instale el enganche entre el cierre rápido y el marco. Apriete el cierre rápido siguiendo el manual del fabricante de la bicicleta. El enganche puede permanecer en la bicicleta cuando se retira el remolque (Figura 12).

La tuerca de ajuste de tensión debe enganchar las roscas durante al menos cinco vueltas completas para garantizar una fuerza de sujeción adecuada para sujetar la rueda trasera de forma segura. No apretar completamente la tuerca de ajuste de tensión puede provocar accidentes con lesiones graves o la muerte. Si el cierre rápido es demasiado corto, deberá sustituirse. Consulte a un mecánico de bicicletas profesional para obtener las piezas y la asistencia adecuadas.

1. Eje con tuerca: Desenrosque la tuerca con arandela del lado izquierdo del eje trasero de la bicicleta. Instale el enganche y vuelva a atornillar la tuerca con la arandela (Figura 13).

La tuerca del eje debe enganchar las roscas durante al menos cinco vueltas completas para garantizar una fuerza de sujeción adecuada para sujetar la rueda trasera de forma segura. No apretar la tuerca completamente puede provocar accidentes con lesiones graves o la muerte. ¡Si el eje es demasiado corto, no se puede utilizar el enganche universal! Consulte a un mecánico de bicicletas profesional para obtener las piezas y la asistencia adecuadas.

1. Eje pasante: El enganche universal no se adapta a bicicletas con eje pasante. Consulte al minorista para conocer una posible solución.

Conecte el acoplador en la barra de remolque y asegure el pasador de seguridad (Figura 14). Una vez que la barra de remolque esté colocada, enrolle el cinturón de seguridad alrededor del cuadro de la bicicleta y engánchelo al anillo D de la barra de remolque.

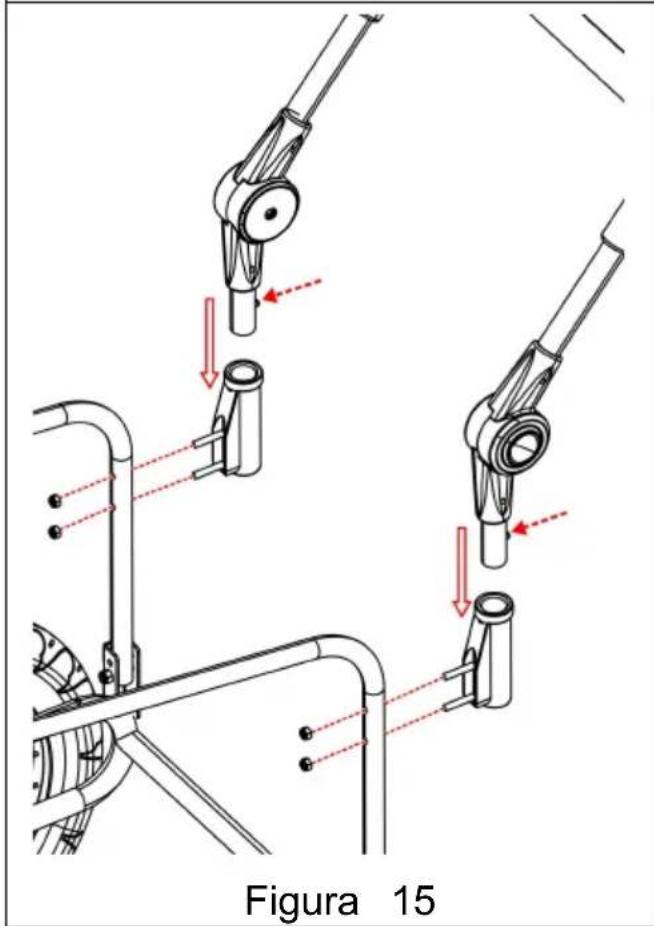

35. Instalación del kit de cochecito

Fije dos receptores de manija en los tubos traseros del marco apretando las tuercas. En los extremos del mango, presione los botones de resorte y deslice el mango dentro de los receptores del manillar hasta que los dos botones de resorte salten a través de los orificios (Figura 15). Para quitar la manija, presione los botones hacia arriba de la manija.

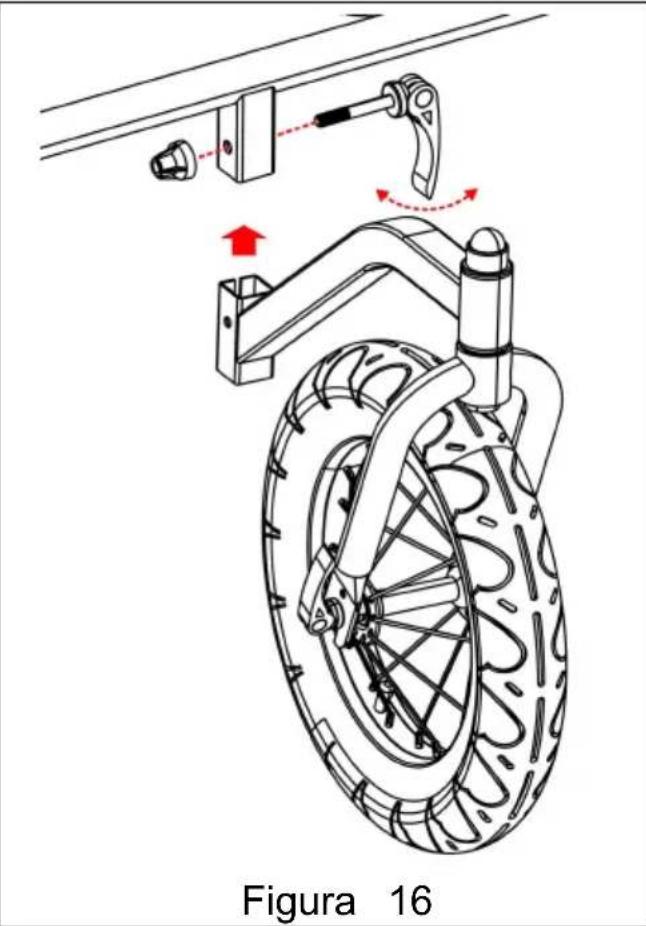

Inserte el tubo rectangular de la rueda delantera en el soporte rectangular debajo del marco delantero del remolque. Asegúrese de que los orificios de ambos tubos rectangulares estén alineados. Bloquee la rueda delantera con el cierre rápido (Figura 16).

IMPORTANTE: Se debe retirar la barra de remolque antes de usar el modo cochecito.

Antes de montar

Comprobar antes de cada uso:

1. Las ruedas están correctamente aseguradas al remolque.
2. Los neumáticos están inflados a la presión recomendada en el lateral del neumático.
3. La barra de remolque está correctamente asegurada al remolque.
4. El enganche está correctamente asegurado a la bicicleta.
5. Todos los pasadores de seguridad están bloqueados de forma segura en su lugar.
6. La correa de seguridad en la barra de remolque está correctamente instalada.
7. El peso de la barra de remolque en el acoplador es superior a 6.6 libras (3 kg) pero no supera las 17,6 lbs. (8 kg) con el remolque completamente cargado.
8. Asegúrese de que la bicicleta esté en buen estado de funcionamiento, especialmente los frenos y neumáticos (consulte las instrucciones del fabricante de la bicicleta).
9. La bandera de seguridad está colocada.
10. Siempre ate a su perro/mascota en el remolque.

MANTENIMIENTO

Almacenamiento: Para prolongar la vida útil del producto, almacene el remolque en el interior. El remolque no debe almacenarse a temperaturas inferiores a -10 °F (-23 °C) o superiores a 150 °F (65 °C).

Cuidado de la tela: Lave las piezas de tela a mano con agua tibia y jabón suave. NO use lejía ni solventes. Seque y almacene fuera de la luz directa en un área seca y bien ventilada. Limpie las ventanas con un paño suave y húmedo.
