Tipo de producto	Remolque de bicicleta para mascotas
Marca	Vevor
Modelo	TS815
Uso	Transporte de perros u otras mascotas (máx 45 kg)
Capacidad de carga máxima	100 lb (45 kg)
Dimensiones interiores (L x A x Al)	31,9 x 22 x 24,4 pulgadas (81 x 56 x 62 cm)
Peso del remolque (estimado)	Aproximadamente 13 kg
Material del marco	Acero
Material del revestimiento	Tela Oxford 600D
Color	Negro y azul
Ruedas traseras	Acero, 16 x 1,75 pulgadas
Rueda delantera (kit para cochecito)	Plástico, 8 pulgadas
Frenos de estacionamiento	Sí, integrados en los protectores de ruedas
Enganche	Universal, compatible con ejes de tuerca y de liberación rápida
Bandera de seguridad	Incluida
Reflectores	Blancos delante, rojos detrás (4 piezas)
Conversión en cochecito	Sí, kit incluido
Temperatura de almacenamiento	-10°F a 150°F (-23°C a 65°C)
Mantenimiento de la tela	Lavado a mano con agua tibia y jabón suave (sin lejía)
Distribución del peso en el enganche	Entre 6,6 lb y 17,6 lb (3 a 8 kg)
Edad mínima del ciclista	16 años

Preguntas frecuentes - TS815 Vevor

¿Cómo ensamblar el remolque Vevor TS815?

Siga los pasos del manual: abra el marco, fije las ruedas, instale los protectores de ruedas con frenos, coloque la bandera, monte la barra de remolque, luego conecte el remolque a la bicicleta según su tipo de eje. Consulte las figuras 1 a 14 del manual.

¿Cuál es el peso máximo que puede transportar el remolque?

La capacidad máxima es de 100 lb (45 kg). No exceda nunca esta carga.

¿Puedo usar el remolque como cochecito?

Sí, el kit para cochecito está incluido. Retire la barra de remolque, instale el mango y la rueda delantera proporcionados.

¿Cómo fijar el remolque a la bicicleta?

Dos métodos según el eje: para un eje de tuerca, desenrosque la tuerca, coloque el enganche y vuelva a enroscar; para un eje de liberación rápida, reemplace el sistema por el enganche. El enganche debe enroscarse al menos 5 vueltas. Las bicicletas con eje pasante requieren un adaptador especial.

¿Cuáles son las instrucciones de seguridad importantes?

Lea siempre el manual antes de usar. Verifique las ruedas, la presión de los neumáticos, la fijación de la barra y las correas. Nunca transporte a un niño y no conduzca de noche sin iluminación. Mantenga una velocidad máxima de 16 km/h en carretera lisa y 8 km/h en curvas.

¿Cómo mantener el remolque?

Lave las partes de tela a mano con agua tibia y jabón suave, sin lejía. Almacene el remolque en interior entre -23°C y 65°C. Verifique regularmente el estado de los neumáticos y las fijaciones.

¿El remolque es adecuado para todos los tamaños de perros?

Es adecuado para perros de longitud máxima 90 cm y altura de hombro 61 cm. El peso total no debe exceder los 45 kg.

¿Puedo transportar a un niño en el remolque?

No, el remolque está diseñado únicamente para mascotas. El transporte de niños está prohibido por razones de seguridad.

¿Cómo ajustar la tensión del enganche?

En el enganche de liberación rápida, use la tuerca de ajuste de tensión. Debe enroscarse al menos cinco vueltas completas para una fijación segura. Consulte a un mecánico si es necesario.

¿Dónde encontrar piezas de repuesto o asistencia técnica?

Visite www.vevor.com/support para obtener piezas de repuesto, el certificado de garantía electrónico y asistencia técnica.

MANUAL DE USUARIO TS815 Vevor

Soporte técnico y certificado de garantía electrónica www.vevor.com/support

REMOLQUE DE BICICLETA PARA MASCOTAS

MODELO: TS815

Importante: guarde estas instrucciones para consultarlas en el futuro

Tamaño del remolque	X- Grande
Máx. Longitud corporal	3 5 pulgadas (cm)
Máx. Altura de los hombros	24 pulgadas (6cm)
Máx. Peso	100 libras. (45kilos)

INSTRUCCIONES DE SEGURIDAD

ADVERTENCIA

Lea las instrucciones antes de conducir. El incumplimiento de las instrucciones y advertencias de este manual podría provocar lesiones graves o la muerte.

• Consulte a un veterinario para asegurarse de que sea seguro que su mascota viaje en un remolque.
• Asegúrese de que la mascota no pueda hacer contacto con los radios de la rueda.
• Verifique la comodidad y seguridad de su mascota con frecuencia, especialmente durante climas cálidos o fríos.
• Nunca deje a la mascota desatendida y SIEMPRE MANTENGA EL REMOLQUE/COCHECITO PARA QUE NO SE VUELQUE HACIA ATRÁS CUANDO EL PERRO ENTRE O SALGA DEL REMOLQUE.
• NO lo use con una carga total que exceda las 100 libras (45 kilogramos).
• Nunca utilice un remolque para mascotas para transportar niños o carga.
• NO realice ninguna modificación al producto. Cualquier paquete colocado en el remolque puede hacer que éste se vuelva inestable.
• NO infle demasiado los neumáticos. El incumplimiento de la presión nominal en el flanco del neumático puede provocar una explosión del neumático y posibles lesiones.
• Antes de cada paseo, asegúrese de que el remolque no interfiera con el frenado, el pedaleo o la dirección de la bicicleta.
• Cumpla siempre con las normas locales cuando utilice el remolque en vías públicas.
• Nunca ande en bicicleta de noche sin la iluminación adecuada. Obedezca todos los requisitos legales locales para la iluminación.
• Cuando usa su remolque, está remolcando peso adicional y un vehículo más grande. Debe dejar más tiempo para frenar, reducir velocidad, detenerse y arrancar, y dejar más espacio para giros y pasillos. Experimente con el remolque cargado en un área no congestionada hasta que se familiarice con cómo se maneja su bicicleta al arrastrar un remolque.
• Evite rocas, bordillos, frenadas bruscas y virajes repentinos. Evite pasar obstáculos con una rueda, ya que esto puede provocar que el remolque se vuelque.
• Conduzca siempre con las puertas delantera y trasera completamente

cerradas para proteger a la mascota de los escombros voladores y evitar que la mascota salte del remolque.

• El ciclista de la bicicleta debe tener al menos 16 años.
• Límites de velocidad recomendados: - 16 km/h (10 mph) en carreteras rectas y lisas - 8 km/h (5 mph) al girar o en carreteras irregulares
• El peso del remolque debe distribuirse adecuadamente para un manejo seguro. El peso en el conector del enganche debe estar entre 30 N (≈ 6,6 lbs o 3 kg) y 80 N (≈17,6 lbs u 8 kg). Para medir, cargue su remolque y colóquelo junto a la báscula de baño. Súbase a la báscula y tome nota de su peso. De pie sobre la báscula, levante el extremo de la barra de remolque a un pie (aproximadamente 25 cm) del suelo. Si el peso es demasiado bajo, la rueda trasera de la bicicleta podría perder tracción. Si es demasiado alto, el enganche puede verse sobrecargado.

Nunca sobrecargue el remolque y nunca viaje con una carga en la barra de remolque que esté fuera del rango especificado de 6,6 a 17,6 libras (3-8 kilos). Distribuya siempre la carga de manera uniforme. De lo contrario, podrían producirse accidentes con lesiones graves o la muerte. Consejo: asegúrese de que su perro esté colocado con el centro de gravedad lo más cerca posible del eje de la rueda. Esta es la mejor manera de montar con una distribución óptima del peso.

Modelo	TS815
Tipo	Remolque/empuje manual
Máx. Carga	100 libras
Tamaño del cantonador	31,9*22*24,4 pulgadas
Ruedas	Acero, 16*1,75 pulgadas (trasero) Plástico, 8 pulgadas (frontal)
Material	Acero, tela Oxford 600D.
Color	Azul negro

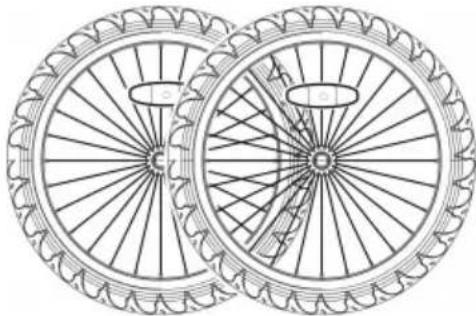

1 marco principal.		2 ruedas

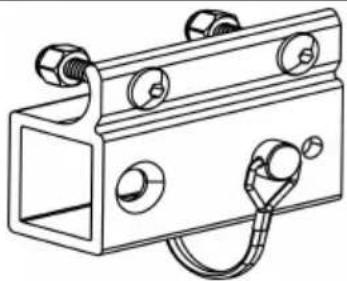

1 x receptor de barra de remo		1 enganche universal.
1 x barra de remolque		2 x protector de rueda
2 soportes para manillar.		1 bandera.
2 x reflectores traseros ( rojos		2 x reflectores frontales ( blan)
1 manillar.		1 x rueda delantera con cier rápido
1 llave de 1 1 mmlave 1hexagonal + manual de usuario

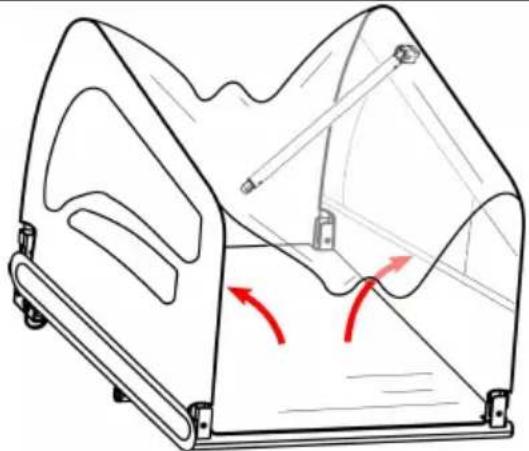

29. Abrir el marco principal

Figura 1	Saque el marco principal del remolque y todos los demás componentes de la caja. Retire las tapas protectoras negras el las 4 esquinas. Levante ambos paneles laterales a una posición vertical ( Figura 1 ).

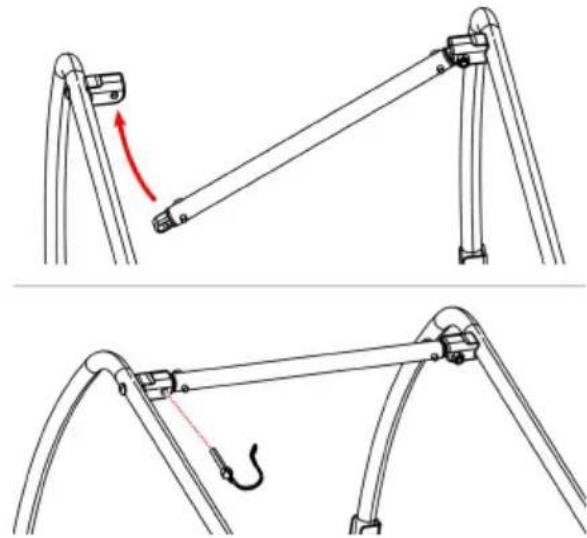

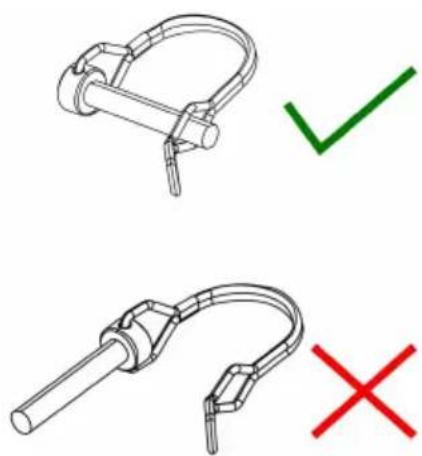

Fije la barra transversal a la parte superior del marco princip Levante y bloquee la barra transversal usando el pasador de seguridad adjunto al perno ( Figura 2 ). Asegúrese de que I pasadores de seguridad estén correctamente bloqueados en su como se muestra ( Figura 3 ).
Figura 2	Figura 3

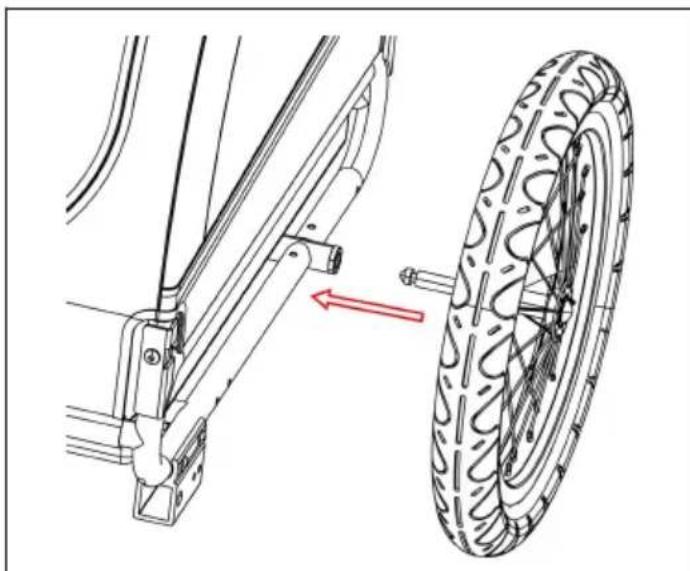

30. Colocar las ruedas

Inserte el eje de la rueda en el receptor del eje debajo del marco del remolque hasta que encaje en su lugar (Figura 4, Figura 5). Tire de la rueda para confirmar que el eje esté completamente acoplado. Repita para colocar la segunda rueda en el otro lado.

Para quitar la rueda, presione el gancho en forma de L debajo del eje y extráigalo.

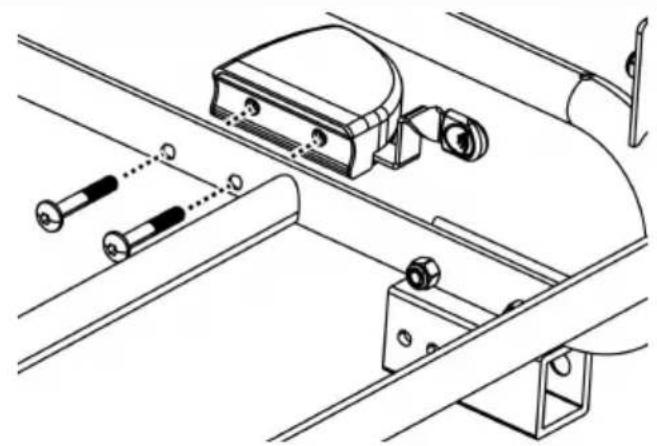

31. Instalación de los frenos de estacionamiento/protectores de ruedas

Inserte los pernos del protector de la rueda a través del tubo del bastidor. Haga coincidir los orificios de los protectores de rueda con los pernos. Apriete firmemente con una llave hexagonal (Figura 6). Repita lo mismo con el protector de rueda del otro lado.

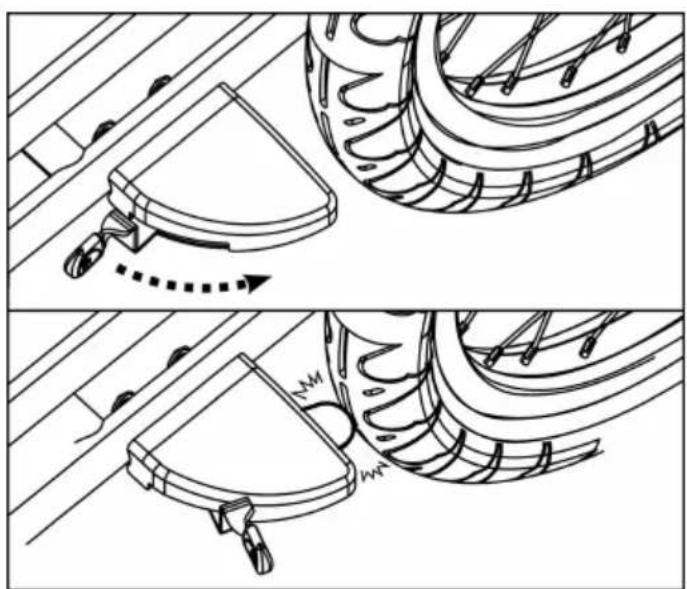

Tire hacia afuera la manija del protector de la rueda para frenar. Empuje hacia atrás la manija para soltarla (Figura 7).

Siempre ponga los frenos cuando no esté conduciendo o empujando.

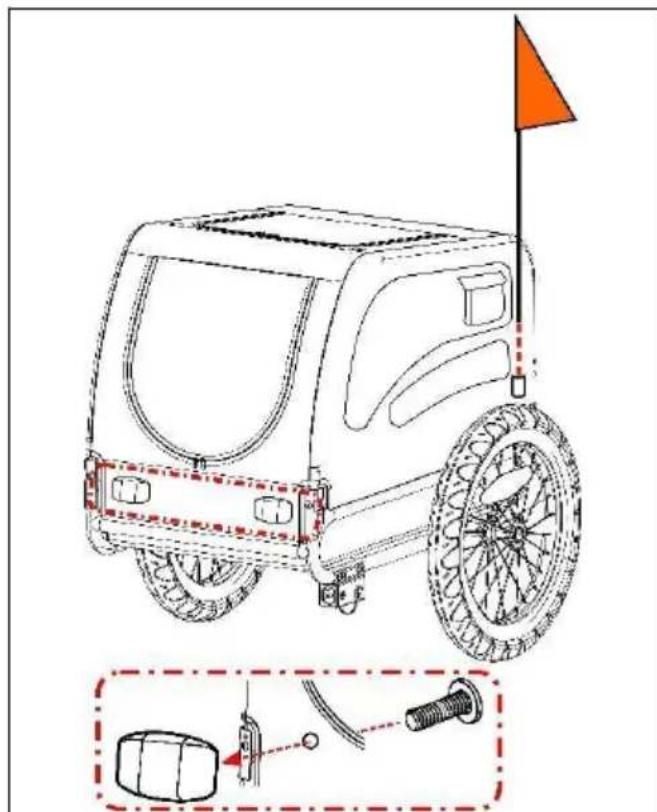

32. Adjuntar la bandera

Inserte el mástil de la bandera en el bolsillo del mástil en la parte trasera izquierda del panel lateral (Figura 8, Figura 9). Inserte tornillos en los orificios de la cubierta para fijar los reflectores delantero (blanco) y trasero (rojo).

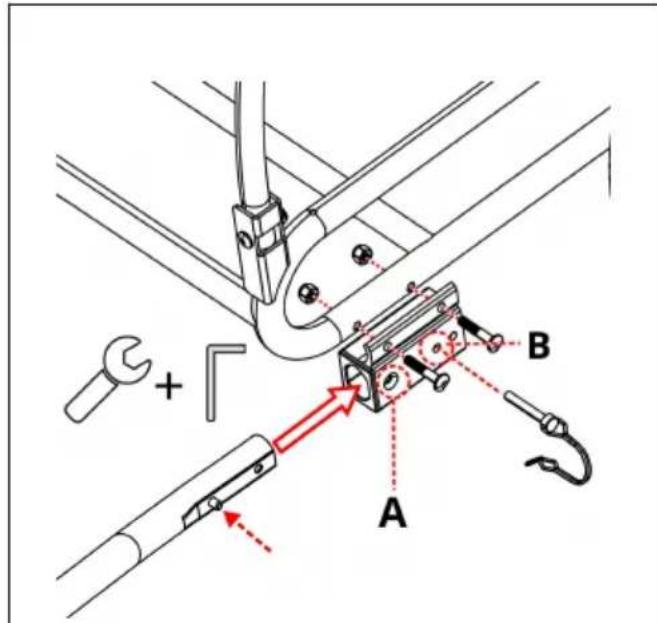

33. Instalación de la barra de remolque

Fije el receptor de la barra de remolque al bastidor principal como se muestra (Figura 10). Presionando el botón de resorte, deslice la barra de remolque dentro del receptor de la barra de remolque hasta que el botón resorte salga del orificio A. Inserte el pasador de seguridad en el orificio B por el otro lado. Asegúrese de que el pasador de seguridad esté correctamente bloqueado en su lugar.

34. Colocar remolque en bicicleta

1. Eje de liberación rápida: Retire el mecanismo de liberación del lado izquierdo del eje trasero de la bicicleta. Instale el enganche entre el cierre rápido y el marco. Apriete el cierre rápido siguiendo el manual del fabricante de la bicicleta. El enganche puede permanecer en la bicicleta cuando se retira el remolque (Figura 11).

La tuerca de ajuste de tensión debe enganchar las roscas durante al menos cinco vueltas completas para garantizar una fuerza de sujeción adecuada para sujetar la rueda trasera de forma segura. No apretar completamente la tuerca de ajuste de tensión puede provocar accidentes con lesiones graves o la muerte. Si el cierre rápido es demasiado corto, deberá sustituirse. Consulte a un mecánico de bicicletas profesional para obtener las piezas y la asistencia adecuadas.

1. Eje con tuerca: Desenrosque la tuerca con arandela del lado izquierdo del eje trasero de la bicicleta. Instale el enganche y vuelva a atornillar la tuerca con la arandela (Figura 12).

La tuerca del eje debe enganchar las roscas durante al menos ocho vueltas completas para garantizar una fuerza de sujeción adecuada para sujetar la rueda trasera de forma segura. No apretar la tuerca completamente puede provocar accidentes con lesiones graves o la muerte. ¡Si el eje es demasiado corto, no se puede utilizar el enganche universal! Consulte a un mecánico de bicicletas profesional para obtener las piezas y la asistencia adecuadas.

1. Eje pasante: El enganche universal no se adapta a bicicletas con eje pasante. Consulte al minorista para conocer una posible solución.

Conecte el acoplador en la barra de remolque y asegure el pasador de seguridad (Figura 13). Una vez que la barra de remolque esté colocada, enrolle el cinturón de seguridad alrededor del cuadro de la bicicleta y engánchelo al anillo D de la barra de remolque.

35. Instalación del kit de cochecito

Fije dos receptores de manija en los tubos traseros del marco apretando las tuercas. En los extremos del mango, presione los botones de resorte y deslice el mango dentro de los receptores de manillar hasta que dos botones de resorte salgan a través de los orificios (Figura 14). Para quitar la manija, presione los botones hacia arriba de la manija. Inserte el tubo rectangular de la rueda delantera en el soporte rectangular debajo del marco delantero del remolque. Asegúrese de que los orificios de ambos tubos rectangulares estén alineados. Bloquee la rueda delantera con el cierre rápido (Figura 15). IMPORTANTE: Se debe retirar la barra de remolque antes de usar el kit de cochecito.

Comprobar antes de cada uso:

1. Las ruedas están correctamente aseguradas al remolque.
2. Los neumáticos están inflados a la presión recomendada en el lateral del neumático.
3. La barra de remolque está correctamente asegurada al remolque.
4. El enganche está correctamente asegurado a la bicicleta.
5. Todos los pasadores de seguridad están bloqueados de forma segura en su lugar.
6. La correa de seguridad en la barra de remolque está correctamente instalada.
7. El peso de la barra de remolque en el acoplador es superior a

libras. (3 kg) pero no supera las 17,6 lbs. (8 kg) con remolque completamente cargado

1. Asegúrese de que la bicicleta esté en buen estado de funcionamiento, especialmente los frenos y neumáticos (consulte las instrucciones del fabricante de la bicicleta)
2. La bandera de seguridad está colocada
3. Siempre ate a su perro/mascota en el remolque.

MANTENIMIENTO

Almacenamiento: Para prolongar la vida útil del producto, almacene el remolque en el interior. El remolque no debe almacenarse a temperaturas inferiores a -10 °F (-23 °C) o superiores a 150 °F (65 °C).

Cuidado de la tela: Lave las piezas de tela a mano con agua tibia y jabón suave. NO use lejía ni solventes. Seque y almacene fuera de la luz directa en un área seca y bien ventilada. Limpie las ventanas con un paño suave y húmedo.
