BEDIENUNGSANLEITUNG TS815 Vevor

Zertifikat für technischen Support und E-Garantie

FAHRRADANHÄNGER FÜR HAUSTIERE

MODELL: TS815

Wichtig: Bewahren Sie diese Anleitung zum späteren Nachschlagen auf

Anhängergröße	X- Groß
Max. Körper Länge	3 5 Zoll ( 9,0
Max. Schulterhöhe	24 Zoll ( 61 cr
Max. Gewicht	100 Pfund. ( 45

SAFETY INSTRUCTIONS

⚠️ WARNING

Lesen Sie die Anweisungen vor der Fahrt. Die Nichtbeachtung der Anweisungen und Warnungen in diesem Handbuch kann zu schweren oder tödlichen Verletzungen führen.

• Konsultieren Sie einen Tierarzt, um sicherzustellen, dass die Mitfahrt Ihres Haustiers in einem Anhänger sicher ist.
• Stellen Sie sicher, dass das Haustier nicht mit den Radspeichen in

Kontakt kommen kann.

- Überprüfen Sie häufig den Komfort und die Sicherheit Ihres Haustie insbesondere bei heißem oder kaltem Wetter.

- Lassen Sie das Haustier niemals unbeaufsichtigt und halten Sie de Anhänger/Kinderwagen immer daran, nach hinten zu kippen, wenn der Hund den Anhänger betritt oder verlässt.

- NICHT mit einer Gesamtlast von mehr als 100 Pfund verwenden. (kg).

- Benutzen Sie niemals einen Haustieranhänger zum Transport von Kindern oder Ladung.

- Nehmen Sie KEINE Änderungen am Produkt vor. Auf dem Anhänge platzierte Pakete können dazu führen, dass der Anhänger instabil v

- Pumpen Sie die Reifen NICHT zu stark auf. Die Nichteinhaltung der Nenndrucks an der Reifenseitenwand kann zur Explosion des Reifen und möglichen Verletzungen führen.

- Stellen Sie vor jeder Fahrt sicher, dass der Anhänger das Bremsen Treten oder Lenken des Fahrrads nicht behindert.

- Beachten Sie stets die örtlichen Vorschriften, wenn Sie den Anhäng auf öffentlichen Straßen verwenden.

- Fahren Sie nachts niemals ohne ausreichende Beleuchtung Fahrrad. Befolgen Sie alle örtlichen gesetzlichen Vorschriften für die Beleuchtung.

- Wenn Sie Ihren Anhänger verwenden, ziehen Sie zusätzliches Gewicht und ein größeres Fahrzeug. Sie müssen mehr Zeit zum Bremsen, Verlangsamen, Anhalten und Anfahren einplanen und mehr Platz für Kurven und Durchgänge lassen. Experimentieren Sie mit dem beladenen Anhänger an einem freien Ort, bis Sie mit der Handhaber Ihres Fahrrads beim Ziehen eines Anhängers vertraut sind.

- Vermeiden Sie Steine, Bordsteine, starkes Bremsen und plötzliches Ausweichen. Vermeiden Sie es, mit einem Rad über Hindernisse zu fahren, da dies zum Umkippen des Anhängers führen kann.

- geschlossener Vorder- und Hintertür, um das Haustier vor herumfliegenden Trümmern zu schützen und zu verhindern, dass es vom Anhänger springt

• Der Fahrer des Fahrrades muss mindestens 16 Jahre alt sein.
• Empfohlene Geschwindigkeitsbegrenzungen: - 10 mph (16 km/h) auf glatten, geraden Straßen – 5 mph (8 km/h) beim Abbiegen oder a unebenen Straßen.
• Für eine sichere Handhabung muss das Gewicht des Anhängers ric verteilt sein. Das Gewicht auf dem Kupplungsstecker sollte zwischen 30 N ( ≈ 6,6 lbs. oder 3 kg) und 80 N (≈17,6 lbs. oder 8 kg) dies zu messen, beladen Sie Ihren Anhänger und stellen Sie ihn die Personenwaage. Steigen Sie auf die Waage und notieren Sie Gewicht. Stellen Sie sich auf die Waage und heben Sie das Ende Anhängerkupplung etwa einen Fuß (ca. 25 cm) über den Boden. E geringem Gewicht könnte das Hinterrad des Fahrrads an Bodenhaftung verlieren. Wenn es zu hoch ist, kann es zu einer Überlastung der Anhängerkupplung kommen.

Überladen Sie den Anhänger niemals und fahren Sie niemals mit eine Anhängerlast, die außerhalb des angegebenen Bereichs von 6,6 bis 17 Ibs liegt. (3 – 8 kg). Verteilen Sie die Last immer gleichmäßig. Ande kann es zu Unfällen mit schweren oder tödlichen Verletzungen komme Tipp : Achten Sie darauf, dass Ihr Hund mit seinem Schwerpunkt m ^ö nah an der Radachse positioniert ist. Dies ist die beste Art, mit eine optimalen Gewichtsverteilung zu fahren.

MODEL AND PARAMETERS

Modell	TS815
Typ	Schleppen/Handschieben
Max. Belastung	100 Pfund
Behältergröße	31,9 * 22 * 24,4 Zoll
Räder	Stahl, 16 * 1,75 Zoll (hinten)Kunststoff, 8 Zoll (vorne)
Material	Stahl, 600D Oxford-Stoff
Farbe	Schwarz Blau

CONTENTS

1 x Hauptrahmen		2 x Räder
1 x Anhängerkupplungsempfänger		1 x Universalkupplung
1 x Anhängerkupplung		2 x Radschutz
2 x Lenkerhalter		1 x Flagge
2 x Rückstrahler ( rot )		2 x Frontreflektoren ( weiß
1 x Griffstange		1 x Vorderrad mit Schnellspan
1 x 1 1- mm-Schraubenschlüssel +Innensechskantschlüssel +1 x Benutzerhandbuch

How to Assemble

15. Öffnen des Hauptrahmens

Abbildung 1	Nehmen Sie den Hauptrahmen des Anhängers und alle andere Komponenten aus dem Karton. Schwarze Schutzkappen an 4 Ecken entfernen. Heben Sie beide Seitenwände in eine aufrechte Position ( Abbildung

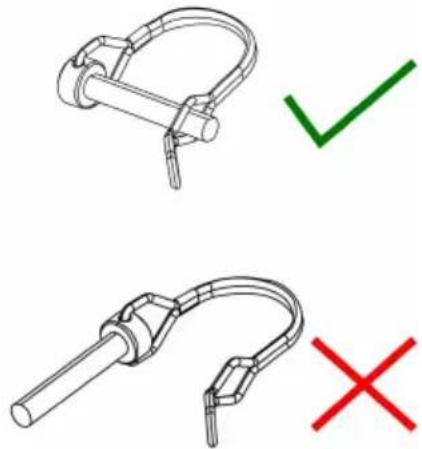

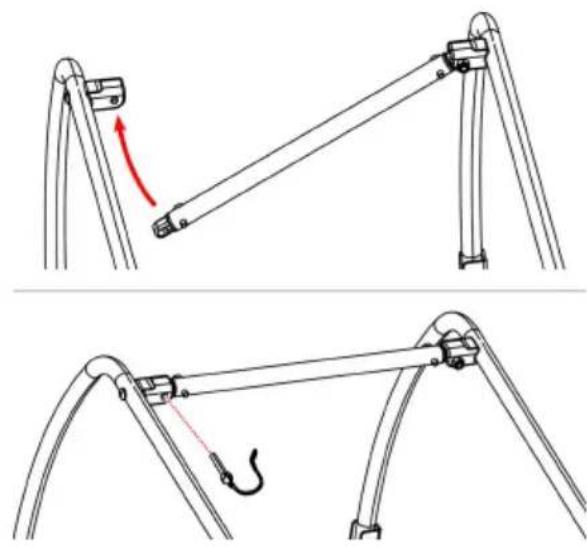

Befestigen Sie die Querstange am oberen Teil des Hauptrahm Heben Sie die Querstange an und verriegeln Sie sie mit dem Bolzen befestigten Sicherheitsstift ( Abbildung 2 ). Stellen Sie dass die Sicherheitsstifte ordnungsgemäß eingerastet sind ( Ab 3 ).
Abbildung 2	Abbildung 3

16. Anbringen der Räder

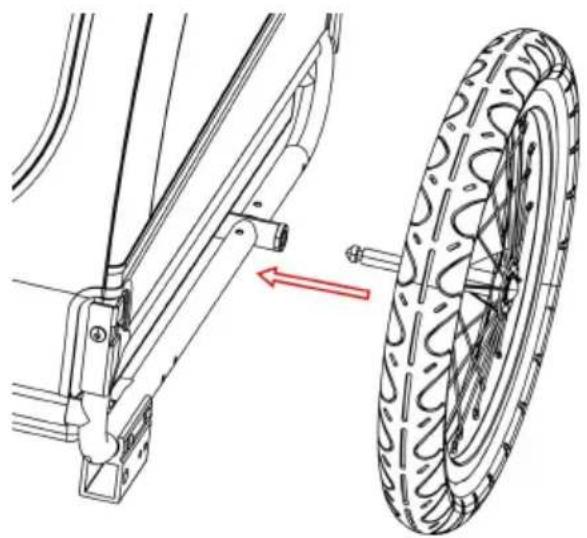

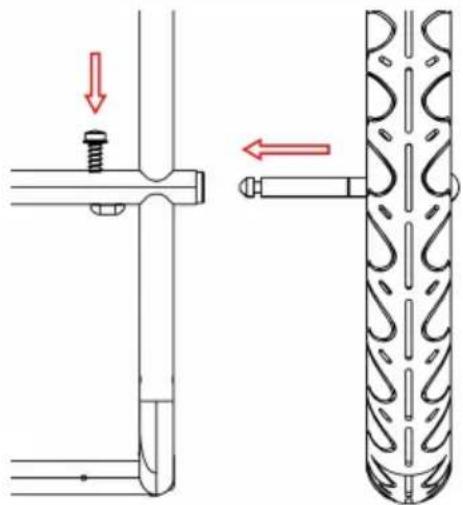

Stecken Sie die Radachse in die Achsaufnahme unter dem Anhänger bis sie einrastet ( Abbildung 4 , Abbildung 5 ). Ziehen Sie fest am sicherzustellen, dass die Achse vollständig eingerastet ist.

Wiederholen Sie den Vorgang, um das zweite Rad auf der anderen befestigen.

Um das Rad zu entfernen, drücken Sie den L - förmigen Haken un

Anhänger und ziehen Sie ihn heraus.
Abbildung 4	Abbildung 5

17. Einbau der Feststellbremsen/Radschützer

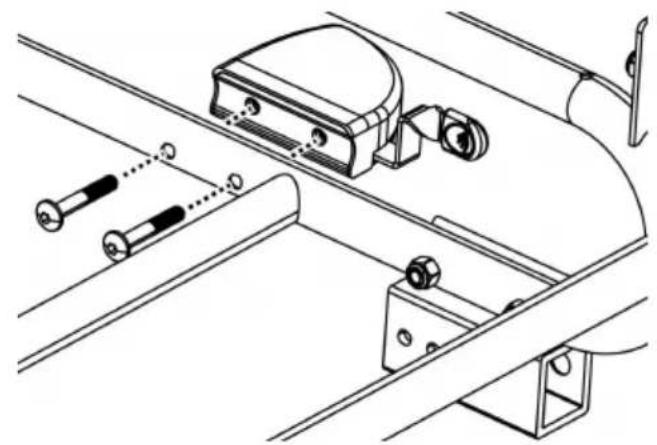

Führen Sie die Radschutzschrauben durch das Rahmenrohr ein Passen Sie die Löcher im Radschutz an die Schrauben an. Inbusschlüssel fest anziehen ( Abbildung 6 ). Wiederholen Sie Vorgang für den Radschutz auf der anderen Seite.

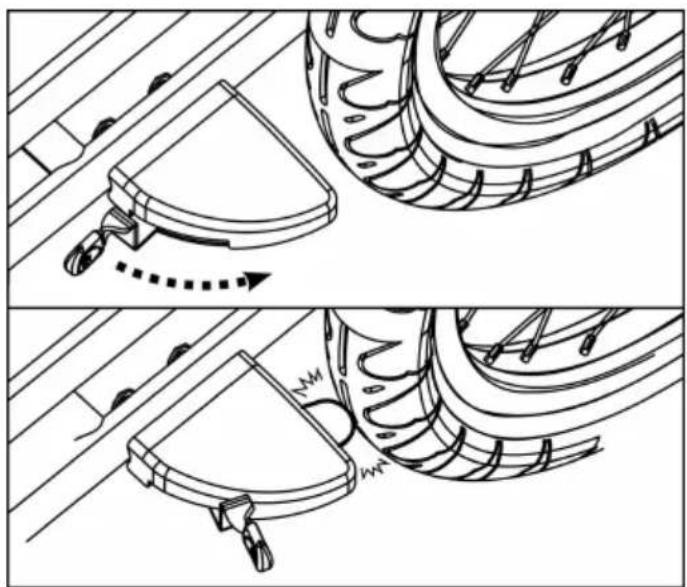

Zum Bremsen den Griff am Radschutz nach außen ziehen. D Sie den Griff zurück, um ihn zu lösen ( Abbildung 7 ).

Betätigen Sie immer die Bremsen, wenn Sie nicht fahren/schiebe

18. Anbringen der Flagge

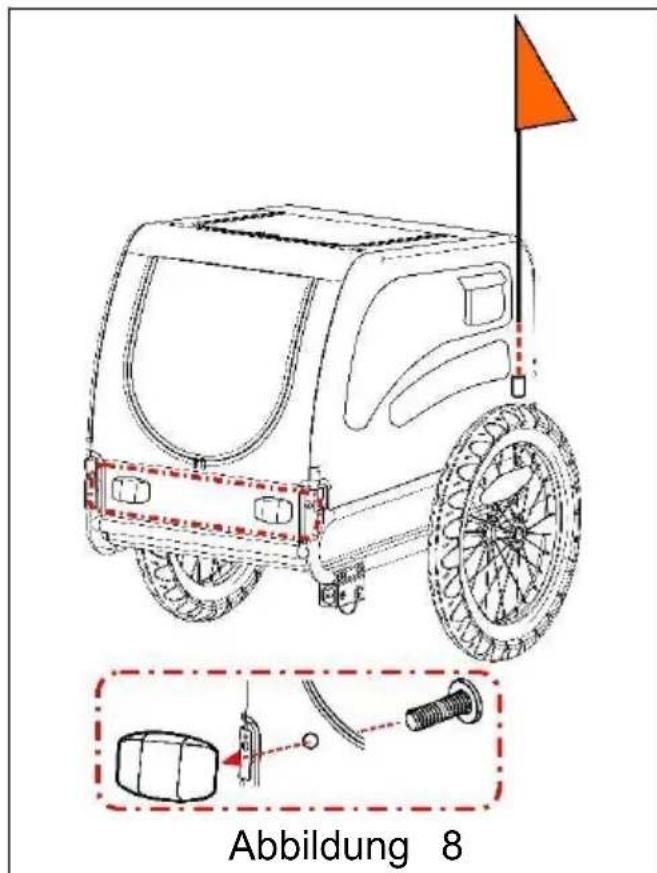

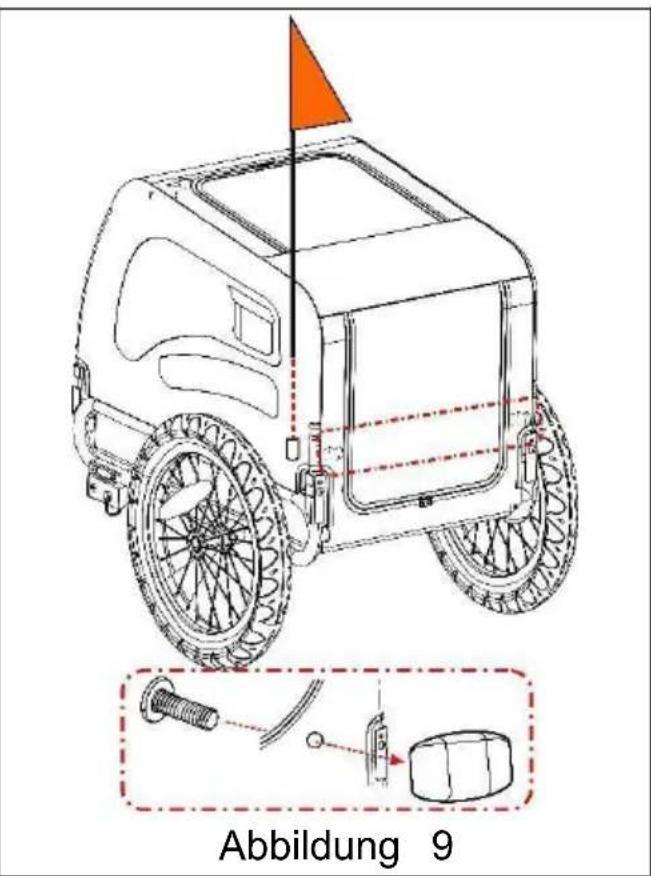

Stecken Sie den Fahnenmast in die Fahnenmasttasche an der hinteren Ecke der Seitenwand ( Abbildung 8 , Abbildung 9 ). Stecken Sie Schrauben in die Löcher an der Abdeckung, um vorderen (weißen) und hinteren (roten) Reflektoren zu befestige

Abbildung 8

Abbildung 9

19. Einbau der Anhängerkupplung

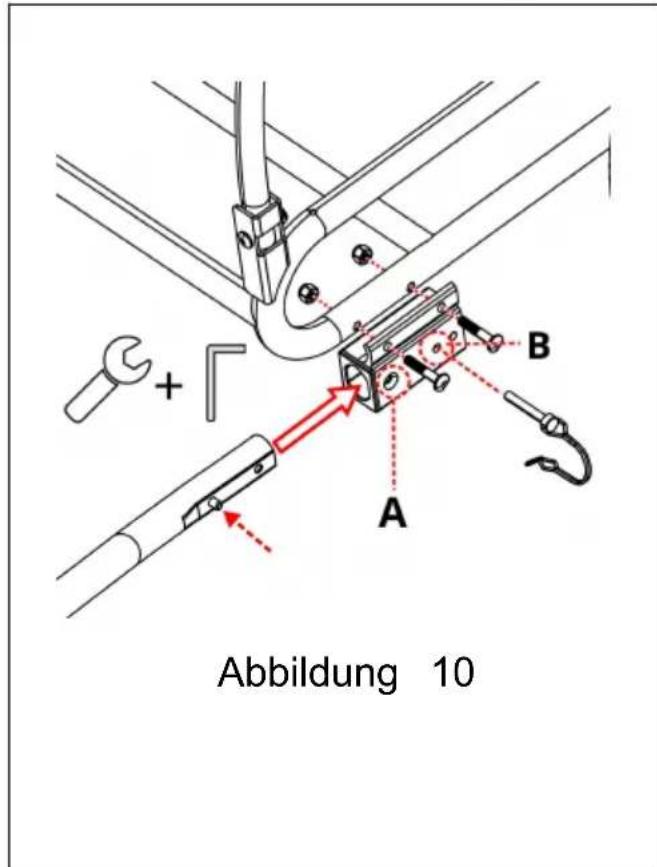

Abbildung 10

Befestigen Sie die Anhängerkupplungsaufnahme wie gezeigt am Hauptrahmen (Abbildung 10). Drücken Sie den Federknopf u schieben Sie die Anhängerkupplung in die Anhängerkupplungsaufnahme, bis der Federknopf aus Loch herauskommt. Führen Sie den Sicherheitsstift aus Loch B dur die andere Seite ein. Stellen sicher, dass der Sicherheitsstift richtig eingerastet ist.

20. Anhänger am Fahrrad befestigen

1. Schnellspanner - Achse: Entfernen Sie den Schnellspanner der linken Seite der Hinterachse des Fahrrads. Montieren Sie Kupplung zwischen Schnellspanner und Rahmen. Ziehen Sie de Schnellspanner gemäß der Anleitung des Fahrradherstellers fest Anhängerkupplung kann am Fahrrad verbleiben, wenn der Anhä abgenommen wird (Abbildung 11).

Die Spannungseinstellmutter muss mindestens fünf volle Umdrehungen in das Gewinde eingreifen, um eine ausreichend Klemmkraft zum sicheren Halter des Hinterrads zu gewährleister. Wenn die Spannungseinstellmutter nicht vollständig festgezogen wird, kann es zu Unfällen mit schwöder tödlichen Verletzungen kommen. Sollte der Schnellspanner zu kurz sein, muss er ausgetauscht werden. Wenden Sie sich für die entsprechenden Teile und Unterstützung an einen professionellen Fahrradmechaniker.

1. Mit Mutter versehene Achse: Schrauben Sie die Mutter m Unterlegscheibe von der linken Seite der Hinterachse des Fahr ab. Montieren Sie die Kupplung an der Achse und schrauben Mutter mit der Unterlegscheibe wieder fest ( Abbildung 1 2 ).

Die Achsmutter muss mindesten fünf volle Umdrehungen in das Gewinde eingreifen, um eine ausreichende Klemmkraft für de sicheren Halt des Hinterrads zu gewährleisten. Wenn die Mutter nicht vollständig festgezogen wird, kann es zu Unfällen mit schweren oder tödlichen Verletzungen kommen. Bei zu kurzer Achse kann die Universalkupplung nicht verwendet werden! Wenden Sie sich für die entsprechenden Te und Unterstützung an einen professionellen Fahrradmechaniker.

1. Steckachse: Die Universalkupplung passt nicht auf ein Fahr Steckachse. Bitte wenden Sie sich für eine mögliche Lösung a Händler.

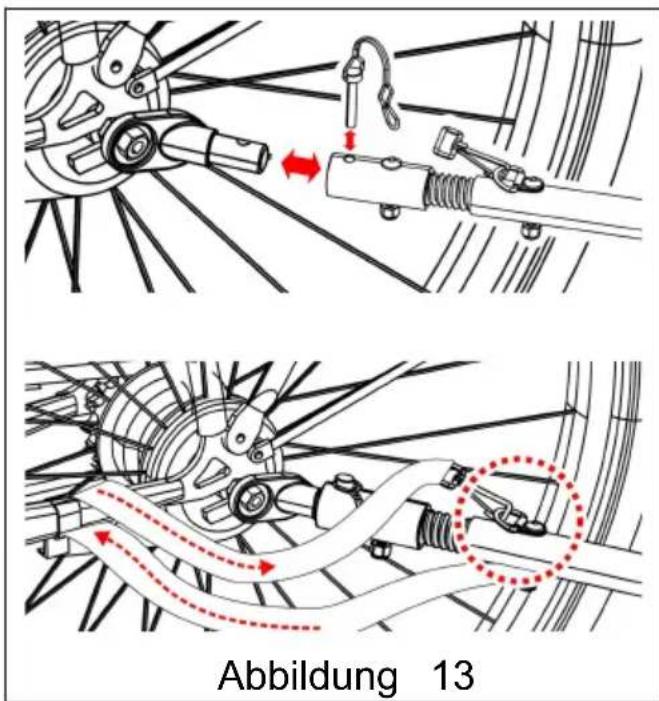

Schließen Sie die Kupplung der Anhängerkupplung an unsichern Sie den Sicherheitsst ( Abbildung 1 3 ). Sobald die Anhängerkupplung befestigt ist, wickeln Sie den Sicherheitsgurt um den Rahmen des Fahrrads und haken Sie ihn in den D-F an der Anhängerkupplung ein.

21. Installieren des Kinderwagen-Kits

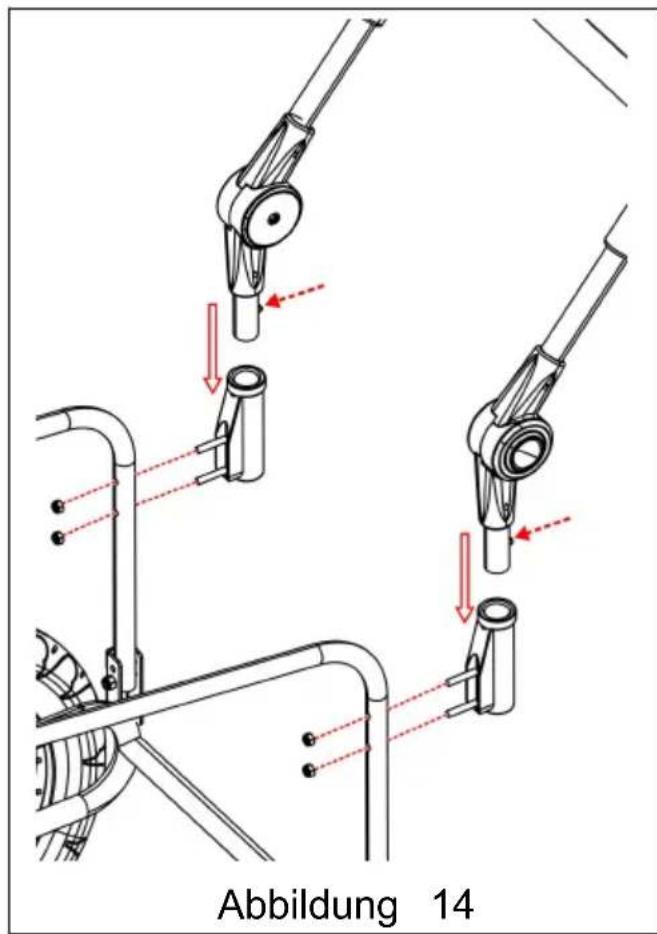

Befestigen Sie zwei Griffaufnahmen an den hinteren Rahmenro indem Sie die Muttern festziehen. Drücken Sie an den Griffen Federknöpfe und schieben Sie den Griff in die Lenkeraufnahm zwei Federknöpfe durch die Löcher herausspringen ( Abbildung Um den Griff zu entfernen, drücken Sie die Knöpfe und ziehe Griff nach oben.

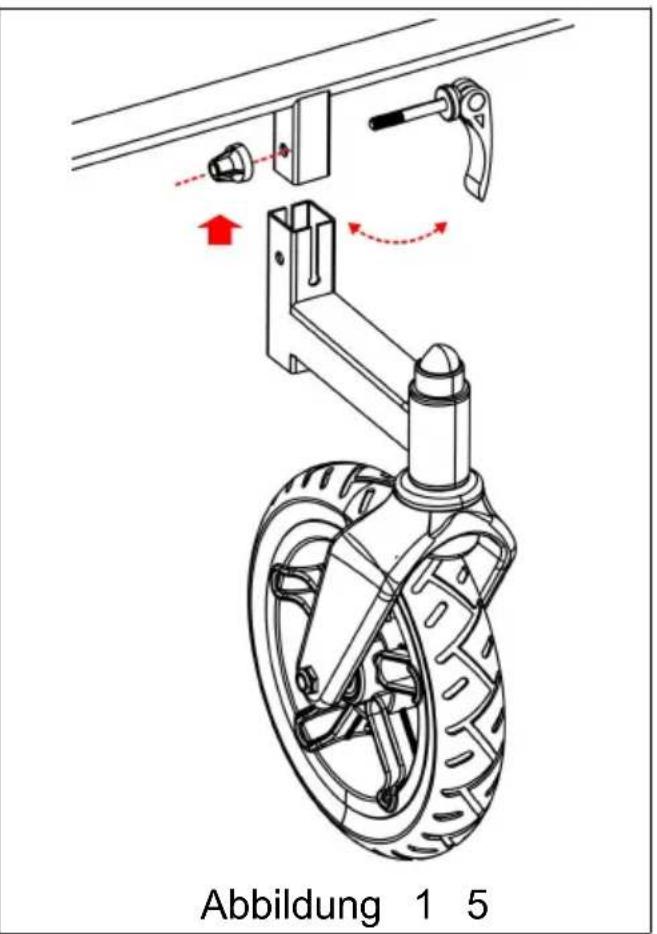

Stecken Sie das Rechteckrohr am Vorderrad in die Rechteckha unter dem Vorderrahmen des Anhängers. Stellen Sie sicher, d Löcher an beiden Rechteckrohren ausgerichtet sind. Arretieren das Vorderrad mit dem Schnellspanner ( Abbildung 1 5 ).

WICHTIG : Die Anhängerkupplung muss vor der Verwendung des Kinderwagen-Sets entfernt werden.

Abbildung 14

Abbildung 1 5

Before You Ride

Überprüfen Sie vor jedem Gebrauch:

1. Die Räder sind ordnungsgemäß am Anhänger befestigt
2. Die Reifen werden auf den empfohlenen Druck an der Reifenseitenwand aufgepumpt
3. Die Anhängerkupplung ist ordnungsgemäß am Anhänger befestigt
4. Die Anhängerkupplung ist ordnungsgemäß am Fahrrad befestigt
5. Alle Sicherheitsnadeln sind sicher eingerastet.
6. Der Sicherheitsgurt an der Anhängerkupplung ist ordnungsgemäß angebracht
7. Das Gewicht der Anhängerkupplung an der Kupplung beträgt mehr 6,6 Pfund. (3 kg), aber nicht mehr als 17,6 lbs. (8 kg) bei voll

beladenem Anhänger

1. Stellen Sie sicher, dass das Fahrrad ordnungsgemäß funktioniert, insbesondere Bremsen und Reifen (siehe Anweisungen des Fahrradherstellers).
2. Sicherheitsflagge ist vorhanden
3. Leinen Sie Ihren Hund/Haustier im Anhänger immer an der Leine

MAINTENANCE

Lagerung: Für eine längere Produktlebensdauer den Anhänger im Innenbereich lagern. Der Anhänger sollte nicht bei Temperaturen unter -10 °F (-23 °C) oder über 150 °F (65 °C) gelagert werden.

Stoffpflege: Stoffteile von Hand mit warmem Wasser und milder Seife waschen. KEINE Bleichmittel oder Lösungsmittel verwenden. Trocken abwischen und an einem trockenen, gut belüfteten Ort vor direkter Sonneneinstrahlung schützen. Reinigen Sie die Fenster mit einem feuchten, weichen Tuch
