TS815 - Zwierzęta domowe Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Przyczepa rowerowa dla zwierząt domowych
Marka	Vevor
Model	TS815
Zastosowanie	Transport psów lub innych zwierząt domowych (max 45 kg)
Maksymalna ładowność	100 lb (45 kg)
Wymiary wewnętrzne (dł. x szer. x wys.)	31,9 x 22 x 24,4 cala (81 x 56 x 62 cm)
Masa przyczepy (szacunkowo)	Około 13 kg
Materiał ramy	Stal
Materiał obicia	Tkanina Oxford 600D
Kolor	Czarny i niebieski
Tylne koła	Stal, 16 x 1,75 cala
Koło przednie (zestaw do wózka)	Plastik, 8 cali
Hamulce postojowe	Tak, zintegrowane z osłonami kół
Szydełko	Uniwersalne, kompatybilne z osiami nakręcanymi i szybkozwalniającymi
Flaga bezpieczeństwa	W zestawie
Odblaski	Z przodu białe, z tyłu czerwone (4 szt.)
Konwersja do trybu wózka	Tak, zestaw w zestawie
Temperatura przechowywania	-10°F do 150°F (-23°C do 65°C)
Konserwacja tkaniny	Pranie ręczne w ciepłej wodzie z łagodnym mydłem (bez wybielacza)
Rozkład ciężaru na szydełku	Od 6,6 lb do 17,6 lb (3 do 8 kg)
Minimalny wiek rowerzysty	16 lat

Często zadawane pytania - TS815 Vevor

Jak zmontować przyczepę Vevor TS815 ?

Postępuj zgodnie z instrukcją: otwórz ramę, zamocuj koła, zainstaluj osłony kół z hamulcami, przymocuj flagę, zamontuj drążek holowniczy, a następnie zaczep przyczepę do roweru zgodnie z typem osi. Zobacz rysunki od 1 do 14 w instrukcji.

Jaka jest maksymalna waga, jaką może przewieźć przyczepa?

Maksymalna ładowność wynosi 100 lb (45 kg). Nigdy nie przekraczaj tego obciążenia.

Czy mogę używać przyczepy jako wózka?

Tak, zestaw do wózka jest w zestawie. Zdejmij drążek holowniczy, zamontuj uchwyt i przednie koło dostarczone w zestawie.

Jak przymocować przyczepę do roweru?

Dwie metody w zależności od osi: dla osi nakręcanej odkręć nakrętkę, umieść zaczep i dokręć; dla osi szybkozwalniającej wymień system na zaczep. Zaczep musi być wkręcony na co najmniej 5 obrotów. Rowery z osią przechodzącą wymagają specjalnego adaptera.

Jakie są ważne wskazówki bezpieczeństwa?

Zawsze czytaj instrukcję przed użyciem. Sprawdź koła, ciśnienie w oponach, mocowanie drążka i pasów. Nigdy nie przewoź dziecka i nie jeźdź nocą bez oświetlenia. Utrzymuj maksymalną prędkość 16 km/h na gładkiej drodze i 8 km/h na zakrętach.

Jak konserwować przyczepę?

Pierze części materiałowe ręcznie w ciepłej wodzie z łagodnym mydłem, bez wybielacza. Przechowuj wewnątrz w temperaturze od -23°C do 65°C. Regularnie sprawdzaj stan opon i zamocowań.

Czy przyczepa jest odpowiednia dla wszystkich rozmiarów psów?

Jest odpowiednia dla psów o maksymalnej długości 90 cm i wysokości w kłębie 61 cm. Całkowita waga nie może przekraczać 45 kg.

Czy mogę przewozić dziecko w przyczepie?

Nie, przyczepa jest przeznaczona wyłącznie dla zwierząt domowych. Przewóz dzieci jest zabroniony ze względów bezpieczeństwa.

Jak wyregulować napięcie zaczepu?

W przypadku zaczepu szybkozwalniającego użyj nakrętki regulacji naciągu. Musi być wkręcona na co najmniej pięć pełnych obrotów dla bezpiecznego zamocowania. W razie potrzeby skonsultuj się z mechanikiem.

Gdzie znaleźć części zamienne lub pomoc techniczną?

Odwiedź www.vevor.com/support, aby uzyskać części zamienne, elektroniczny certyfikat gwarancyjny i pomoc techniczną.

INSTRUKCJA OBSŁUGI TS815 Vevor

Wsparcie techniczne i certyfikat e-gwarancji

Ważne: Zachowaj tę instrukcję do wykorzystania w przyszłości.

Rozmiar przyczepy	X- duży
Maks. Wzrost	3 5 cali ( 9 0
Maks. Wysokość ramio	24 cale ( 61 c
Maks. Waga	100 funtów ( 45k

INSTRUKCJE BEZPIECZEŃSTWA

⚠️ OSTRZEŻENIE

Przeczytaj instrukcje przed jazdą. Niezastosowanie się do instrukcji ostrzeżeń zawartych w tej instrukcji może spowodować poważne obrażenia lub śmierć.

• Skonsultuj się z weterynarzem, aby upewnić się, że podróżowanie w przyczepie jest bezpieczne dla Twojego zwierzaka.
• Upewnij się, że zwierzę nie może mieć kontaktu ze szprychami kół.
• Często sprawdzaj komfort i bezpieczeństwo swojego zwierzaka, zwłaszcza podczas upałów lub mrozów.

- Nigdy nie zostawiaj zwierzęcia bez opieki i ZAWSZE TRZYMAJ PRZYCZEPĘ/WÓZEK, ABY NIE PRZEWRÓCIŁ SIĘ DO TYŁU, GDY PIES WCHODZI LUB WYCHODZI Z PRZYCZEPY.

- NIE używać przy całkowitym obciążeniu przekraczającym 100 funtów.

(45 kg).

- Nigdy nie używaj przyczepki dla zwierząt do przewożenia dziecka lub ładunku.

- NIE wprowadzaj żadnych modyfikacji produktu. Wszelkie paczki umieszczone na przyczepie mogą spowodować, że przyczepa stanie się niestabilna.

- NIE pompuj opon nadmiernie. Nieprzestrzeganie ciśnienia znamionowego na boku opony może spowodować eksplozję opony i możliwe obrażenia.

- Przed każdą jazdą należy upewnić się, że przyczepka nie utrudnia hamowania, pedałowania lub kierowania rowerem.

- Używając przyczepy na drogach publicznych, należy zawsze przestrzegać lokalnych przepisów.

- Nigdy nie jedź rowerem w nocy bez odpowiedniego oświetlenia. Należy przestrzegać wszystkich lokalnych wymagań prawnych dotyczących oświetlenia.

- Korzystając z przyczepy, holujesz dodatkowy ciężar i większy pojazd. Musisz zapewnić więcej czasu na hamowanie, zwalnianie, zatrzymywanie i ruszanie oraz zapewnić więcej miejsca na zakręty i przejścia. Eksperymentuj z załadowaną przyczepką w niezatłoczonym miejscu, aż poznasz, jak Twój rower radzi sobie z holowaniem przyczepy.

- Unikaj kamieni, krawężników, gwałtownego hamowania i nagłych skrętów. Unikaj przejeżdżania przez przeszkody jednym kołem, gdyż może to spowodować przewrócenie się przyczepki.

- Używaj przednich i tylnych drzwi, aby chronić zwierzę przed latającymi odłamkami i zapobiegać wyskakiwaniu z przyczepki.

- Osoba jadąca na rowerze musi mieć ukończone 16 lat.

- Zalecane ograniczenia prędkości: - 16 km/h na gładkich, prostych drogach – 5 mil na godzinę (8 km/h) podczas skręcania lub na nierównych drogach.

- Aby zapewnić bezpieczną obsługę, ciężar przyczepy musi być odpowiednio rozłożony. Ciężar złącza zaczepu powinien mieścić się w zakresie od 30 N (≈ 6,6 funta lub 3 kg) do 80 N (≈17,6 funta).

Aby to zmierzyć, załaduj przyczepę i umieść ją obok wagi łazienkowej. Wejdź na wagę i zanotuj swoją wagę. Stojąc na wadze, podnieś hak holowniczy na wysokość jednej stopy (około 25 cm) nad podłoże. Jeżeli masa jest zbyt niska, tylne koło roweru może stracić przyczepność. Jeśli jest za wysoka, zaczep może być przeciążony. Nigdy nie przeciążaj przyczepy i nigdy nie jeździj z obciążeniem haka holowniczego przekraczającego określony zakres od 6,6 do 17,6 funta (3 do 8 kg). Zawsze rozkładaj ładunek równomiernie. Niezastosowanie się do tego zalecenia może spowodować wypadek skutkujący poważnymi obrażeniami lub śmiercią.

Wskazówka: Upewnij się, że Twój pies znajduje się tak, aby jego środek ciężkości znajdował się jak najbliżej osi koła. To najlepszy sposób jazdy przy optymalnym rozłożeniu ciężaru.

Model	TS815
Typ	Holowanie/pchanie ręczne
Maks. Obciążenie	100 funtów
Rozmiar pojemnika	31,9 * 22 * 24,4 cala
Koła	Stal, 16*1,75 cala (tył)Plastik, 8 cali (przód)
Materiał	Stal, tkanina Oxford 600D
Kolor	Czarno-niebieski

SPIS TREŚCI

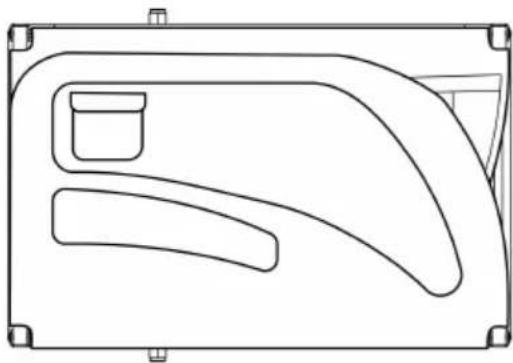

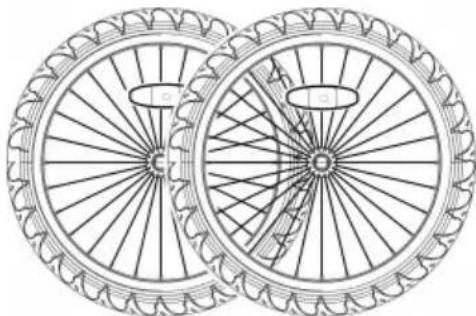

1 x rama główna		2x koła

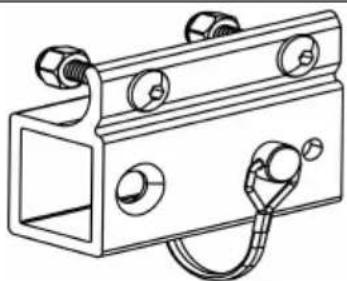

1 x odbiornik haka holowniczeg		1 x zaczep uniwersalny
1 x hak holowniczy		2 x osłona koła
2 x uchwyt na kierownicę		1 x flaga
2 x tylne światła odblaskowe ( czerwone )		2 x reflektory przednie ( biał)
1 x uchwyt		1 x przednie koło z szybkozamykaczem
1 x klucz 1 1 mm kluczxx sześciokątny † x instrukcja obsługi

Jak złożyć

1. Otwieranie ramy głównej

Rysunek 1	Wyjmij ramę główną przyczepy wszystkie pozostałe elementy z kartonu. Zdjąć czarne zaślepki ochronne z 4 rogów. Podnieś panele boczne do pozycji pionowej ( Rysunek 1 ).
Przymocuj poprzeczkę do górnej części ramy głównej. Podnieś zablokuj poprzeczkę za pomocą zawleczki przymocowanej do ś Rysunek 2 ). Upewnij się, że agrafki są prawidłowo zablokowa miejscu, jak pokazano ( Rysunek 3 ).
Rysunek 2	Rysunek 3

37. Mocowanie kół

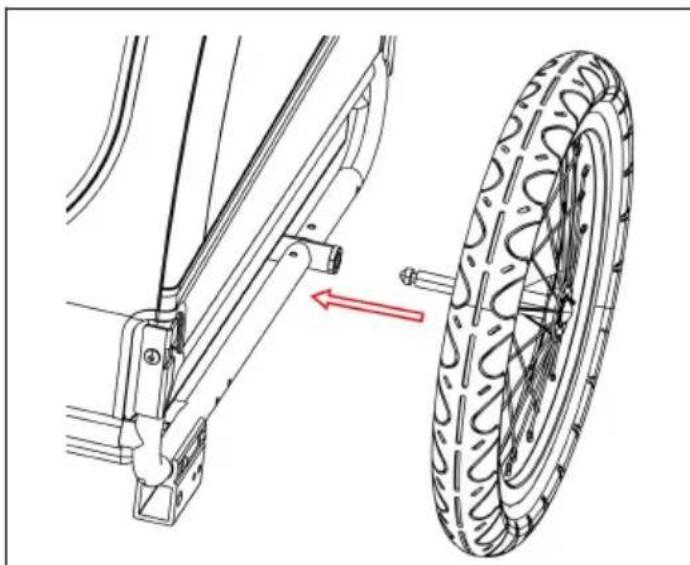

Włóż oś koła do mocowania osi pod ramą przyczepy, aż zatrzaśnie się na swoim miejscu (Rysunek 4, Rysunek 5). Pociągnij mocno za koło, aby upewnić się, że oś jest całkowicie włączona.

Powtórz tę czynność, aby przymocować drugie koło po drugiej stronie. Aby zdjąć koło, należy wcisnąć hak w kształcie litery L znajdujący się przy przyczepce i wyciągnąć koło.

38. Montaż hamulców postojowych/osłon kół

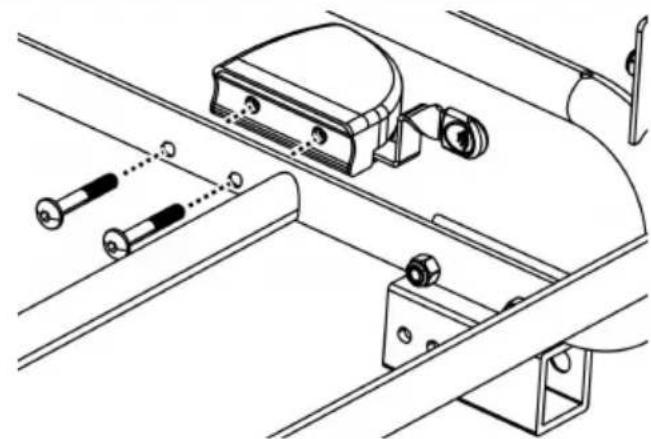

Włóż śruby osłony koła przez rurę ramy. Dopasuj otwory w osłonie kół do śrub. Dokręć mocno kluczem sześciokątnym (Rysunek). Powtórzyć dla osłony koła po drugiej stronie.

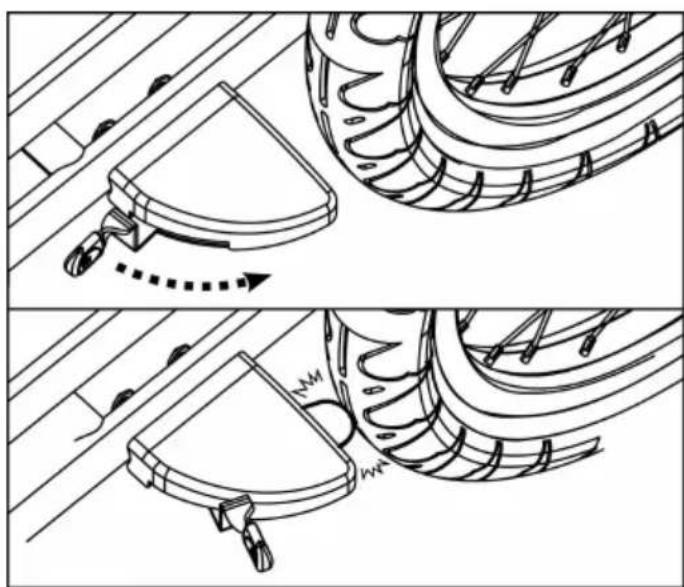

Aby zahamować, pociągnij na zewnątrz uchwyt na osłonie koła. Naciśnij uchwyt do tyłu, aby go zwolnić (Rysunek 7).

Zawsze włączaj hamulce, gdy nie jeździsz/pchasz.

39. Mocowanie flagi

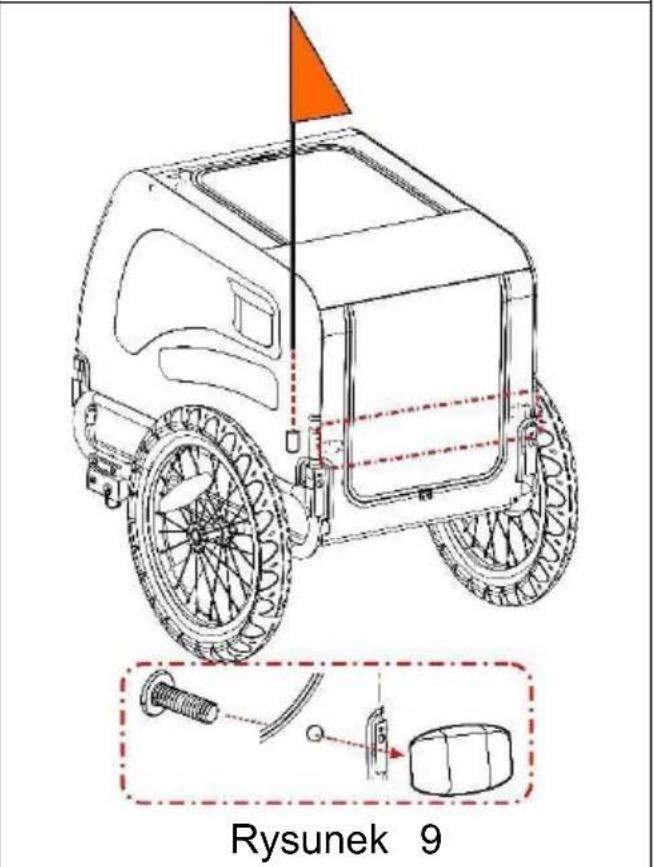

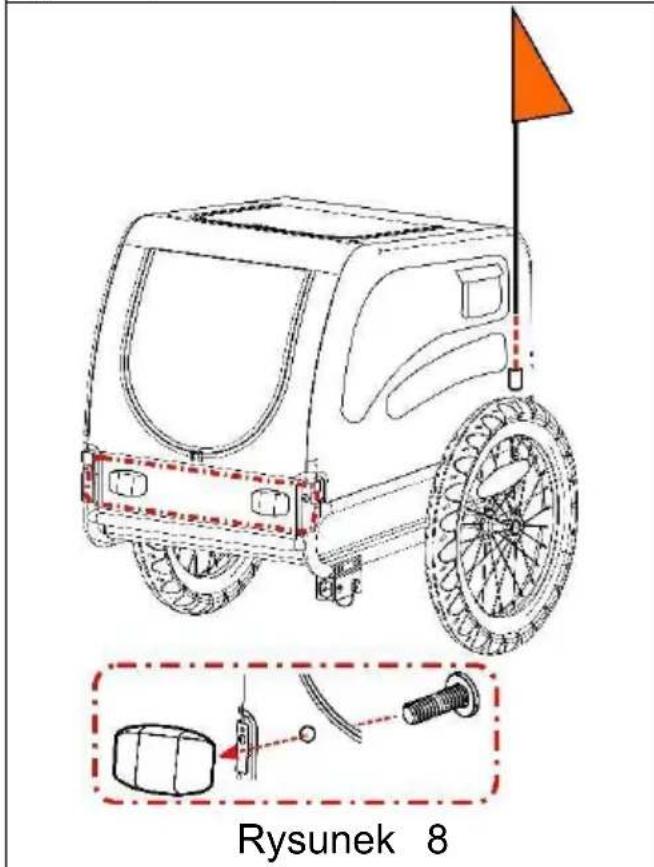

Włóż maszt flagowy do kieszeni masztu w lewym tylnym rogu bocznego (Rysunek 8, Rysunek 9).

Włóż śruby w otwory w osłonie, aby przymocować przednie (tylne (czerwone) światła odblaskowe.

40. Montaż haka holowniczego

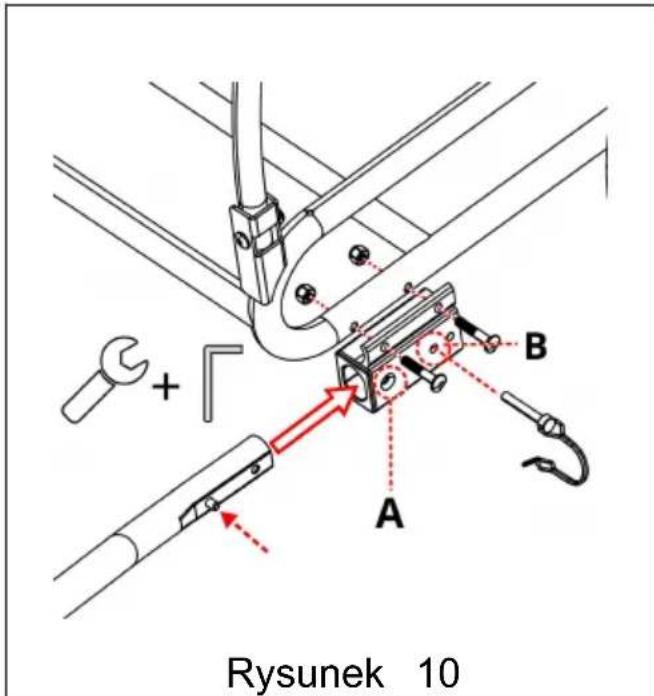

Przymocuj uchwyt haka holowniczego do ramy głównej, jak pokazano (Rysunek 10). Naciskając przycisk sprężynowy, wsuwaj dyszel w uchwyt dyszla, aż przycisk sprężynowy wysunie się z otworu A. Włóż agrafkę otworu B przez drugą stronę. Upewnij się, że zawleczka zabezpieczająca jest prawidłowo zablokowana na swoim miejscu.

41. Mocowanie przyczepki do roweru

1. Oś szybkozamykająca: Zdjąć szybkozamykacz z lewej strony tylnej osi roweru. Zamontować zaczep pomiędzy szybkozamykaczem a ramą. Dokręć szybkozamykacz zgodnie z instrukcją producenta roweru. Zaczep może pozostać na rowerze po zdjęciu przyczepki (Rysunek 11).

Nakrętka regulująca napięcie musi łączyć się z gwintem przez co najmniej pięć pełnych obrotów, aby zapewnić odpowiednią siłę docisku i pewne trzymanie tylnego koła. Niedokręcenie nakrętki regulującej napięcie może spowodować wypadek skutkujący poważnymi obrażeniami lub śmiercią. Jeżeli szybkozamykacz jest za krótki, należy go wymienić. Aby uzyskać odpowiednie części i pomoc, skonsultuj się z profesjonalnym mechanikiem rowerowym.

2. Oś nakrętkowa: Odkręć nakrętkę z podkładką z lewej stron osi roweru. Zamontuj zaczep na osi i ponownie przykręć nakrę podkładką ( Rysunek 1 2 ).
Rysunek 12	⚠ OSTRZEŻENIENakrętka osi musi łączyć się z gwintem przez co najmniej pięo pełnych obrotów, aby zapewnić odpowiednią siłę zacisku i pew trzymanie tylnego koła.Niedokręcenie nakrętki do końc może spowodować wypadek skutkujący poważnymi obrażeniami lub śmiercią. Jeśli jest za krótka, nie można zastosować zaczepu uniwersalnego! Aby uzyskać odpowiednie części i pomoc, skonsultuj się z profesjonalnym mechanikiem rowerowym.
3. Oś przelotowa: Uniwersalny zaczep nie pasuje do roweru przelotową. Aby uzyskać możliwe rozwiązanie, skontaktuj się ze sprzedawcą.

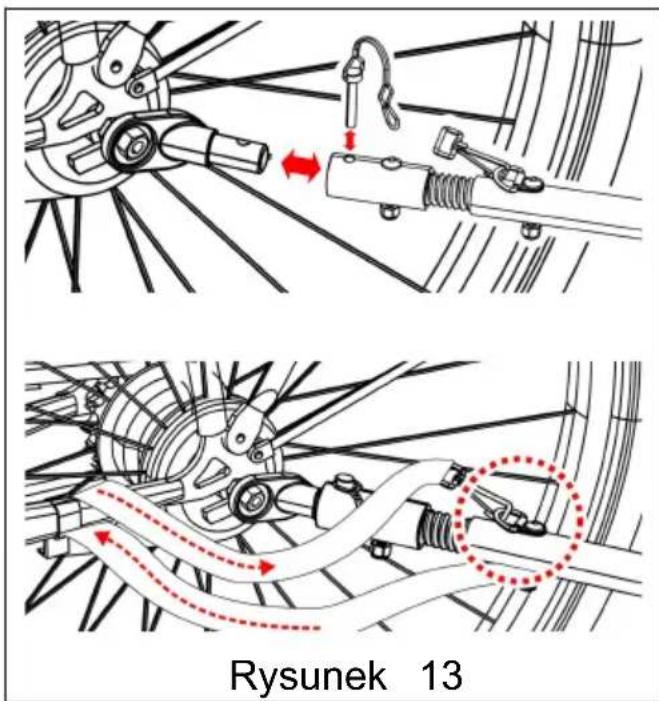

Podłącz łącznik do haka holowniczego i zabezpiecz zawleczką (Rysunek 13).

Po zamocowaniu haka holowniczego owiń pas bezpieczeństwa wokół ramy roweru i zaczep go o pierścień D na haku holowniczym.

42. Instalowanie zestawu wózka

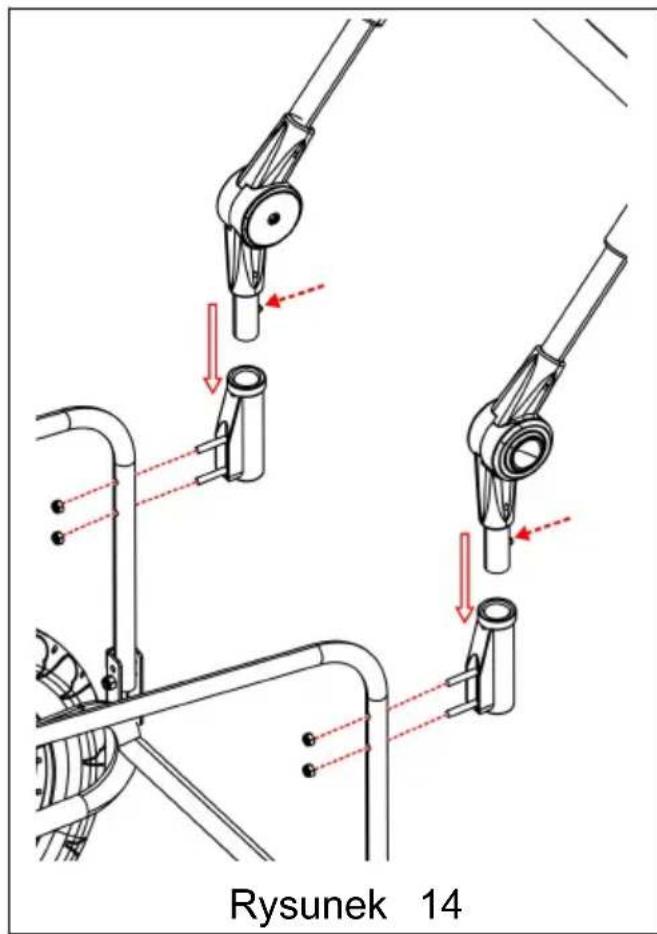

Zamocuj dwa uchwyty na tylnych rurach ramy, dokręcając nakrętki na końcach uchwytów. Naciśnij przyciski sprężynowe i wsuń uchwyt gniazda kierownicy, aż dwa przyciski sprężynowe wysuną się z otworów (Rysunek 1-4). Aby zdjąć uchwyt, naciśnij przyciski i pociągnij uchwyt.

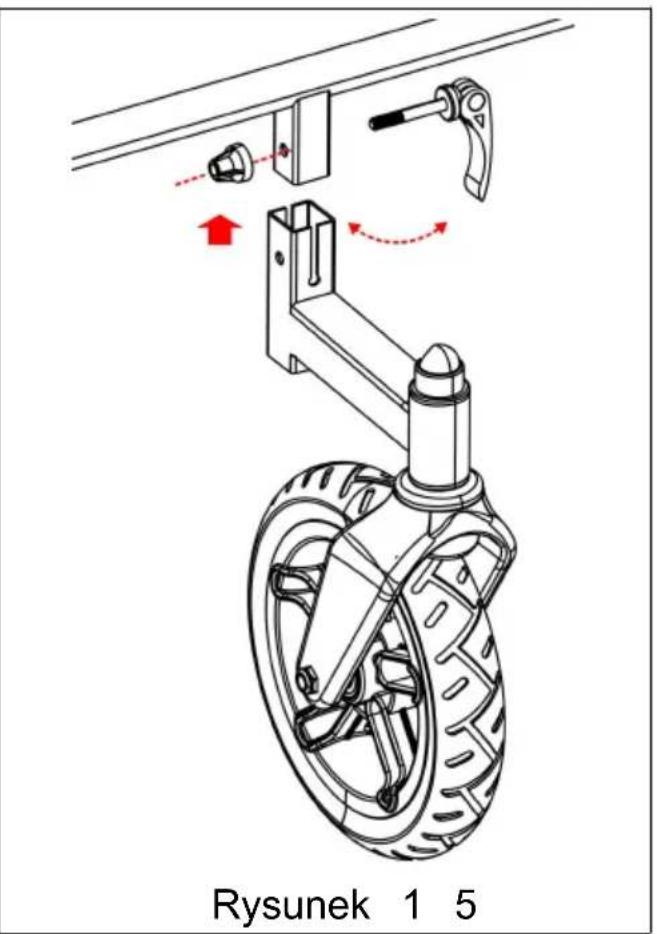

Włóż prostokątną rurę przedniego koła do prostokątnego uchwytu na przedniej ramie przyczepy. Upewnij się, że otwory na obu prostokątnych rurach pokrywają się. Zablokuj przednie koło za pomocą szybkozamykacza (Rysunek 1-5).

WAŻNE: Przed użyciem zestawu spacerowego należy zdemontować hak holowniczy.

Przed jazdą

Sprawdź przed każdym użyciem:

1. Koła są prawidłowo przymocowane do przyczepy.
2. Opony są napompowane do zalecanego ciśnienia podanego na bocznej ścianie opony.
3. Hak holowniczy jest prawidłowo przymocowany do przyczepy.
4. Zaczep jest prawidłowo przymocowany do roweru.
5. Wszystkie agrafki są bezpiecznie zablokowane na swoim miejscu.
6. Pasek zabezpieczający na haku holowniczym jest prawidłowo zamontowany.
7. Masa haka holowniczego na sprzęgu jest większa niż 6,6 funta, ale nie przekracza 17,6 funta (8 kg) z całkowicie załadowaną

przyczepą.

1. Upewnij się, że rower jest w dobrym stanie, szczególnie hamulce i opony (patrz instrukcja producenta roweru).
2. Flaga bezpieczeństwa jest na swoim miejscu
3. Zawsze prowadź psa/zwierzę w przyczepie.

KONSERWACJA

Przechowywanie: Aby przedłużyć żywotność produktu, przechowuj przyczepę w pomieszczeniu zamkniętym. Przyczepy nie należy przechowywać w temperaturze niższej niż -10°F (-23°C) ani wyższej niż 150°F (65°C).

Pielęgnacja tkanin: Części tkaniny prać ręcznie w ciepłej wodzie z łagodnym mydłem. NIE używaj wybielaczy ani rozpuszczalników. Wytrzyj do sucha i przechowuj z dala od bezpośredniego światła słonecznego w suchym, dobrze wentylowanym miejscu. Czyść okna wilgotną, miękką ściereczką.
