Tipo di prodotto	Rimorchio per bicicletta per animali domestici
Marca	Vevor
Modello	TS815
Utilizzo	Trasporto di cani o altri animali domestici (max 45 kg)
Portata massima	100 lb (45 kg)
Dimensioni interne (L x P x A)	31,9 x 22 x 24,4 pollici (81 x 56 x 62 cm)
Peso del rimorchio (stimato)	Circa 13 kg
Materiale del telaio	Acciaio
Materiale del rivestimento	Tessuto Oxford 600D
Colore	Nero e blu
Ruote posteriori	Acciaio, 16 x 1,75 pollici
Ruota anteriore (kit passeggino)	Plastica, 8 pollici
Freni di stazionamento	Sì, integrati nei parafanghi
Attacco	Universale, compatibile con assi a dado e a sgancio rapido
Bandiera di sicurezza	Inclusa
Riflettori	Anteriori bianchi, posteriori rossi (4 pezzi)
Conversione in passeggino	Sì, kit incluso
Temperatura di stoccaggio	-10°F a 150°F (-23°C a 65°C)
Manutenzione del tessuto	Lavaggio a mano con acqua tiepida e sapone neutro (non candeggiare)
Ripartizione del peso all'attacco	Tra 6,6 lb e 17,6 lb (3 a 8 kg)
Età minima del ciclista	16 anni

Domande frequenti - TS815 Vevor

Come assemblare il rimorchio Vevor TS815?

Segui le fasi del manuale: apri il telaio, fissa le ruote, installa i parafanghi con freni, attacca la bandiera, monta la barra di traino, quindi aggancia il rimorchio alla bicicletta secondo il tuo tipo di assale. Vedi le figure da 1 a 14 del manuale.

Qual è il peso massimo che può trasportare il rimorchio?

La portata massima è di 100 lb (45 kg). Non superare mai questo carico.

Posso usare il rimorchio come passeggino?

Sì, il kit passeggino è incluso. Rimuovi la barra di traino, installa il manico e la ruota anteriore forniti.

Come fissare il rimorchio alla bicicletta?

Due metodi a seconda dell'assale: per un asse a dado, svita il dado, posiziona l'attacco e riavvita; per un asse a sgancio rapido, sostituisci il sistema con l'attacco. L'attacco deve essere avvitato di almeno 5 giri. Le biciclette con asse passante richiedono un adattatore speciale.

Quali sono le istruzioni di sicurezza importanti?

Leggi sempre il manuale prima dell'uso. Controlla le ruote, la pressione dei pneumatici, il fissaggio della barra e delle cinghie. Non trasportare mai un bambino e non guidare di notte senza illuminazione. Mantieni una velocità massima di 16 km/h su strada liscia e 8 km/h in curva.

Come mantenere il rimorchio?

Lava le parti in tessuto a mano con acqua tiepida e sapone neutro, senza candeggina. Conservalo all'interno tra -23°C e 65°C. Controlla regolarmente lo stato dei pneumatici e dei fissaggi.

Il rimorchio è adatto a tutte le taglie di cani?

È adatto a cani con lunghezza max 90 cm e altezza al garrese 61 cm. Il peso totale non deve superare i 45 kg.

Posso trasportare un bambino nel rimorchio?

No, il rimorchio è progettato solo per animali domestici. Il trasporto di bambini è vietato per motivi di sicurezza.

Come regolare la tensione dell'attacco?

Sull'attacco a sgancio rapido, utilizza il dado di regolazione della tensione. Deve essere avvitato di almeno cinque giri completi per un fissaggio sicuro. Consulta un meccanico se necessario.

Dove trovare pezzi di ricambio o assistenza tecnica?

Vai su www.vevor.com/support per ottenere pezzi di ricambio, il certificato di garanzia elettronico e l'assistenza tecnica.

MANUALE UTENTE TS815 Vevor

Supporto tecnico e certificato di garanzia elettronica

Importante: conservare queste istruzioni per riferimento futuro

Dimensioni del rimorchio	X- Grande
Massimo. Lunghezza d'corpo	3 5 pollici (90
Massimo. Altezza delle spalle	24 pollici (61)
Massimo. Peso	100 libbre (45 chilogrammi)

ISTRUZIONI DI SICUREZZA

ATTENZIONE

Leggere le istruzioni prima di mettersi alla guida. Il mancato rispetto delle istruzioni e delle avvertenze contenute nel presente manuale potrebbe provocare lesioni gravi o mortali.

• Consulta un veterinario per assicurarti che sia sicuro trasportare l'animale domestico in un rimorchio.
• Assicurarsi che l'animale non possa entrare in contatto con i raggi delle ruote.
• Controllare frequentemente il comfort e la sicurezza dell'animale,

soprattutto durante la stagione calda o fredda.

• Non lasciare mai l'animale incustodito e assicurarsi SEMPRE che il rimorchio/passeggino non si inclini all'indietro quando il cane entra o esce dal rimorchio.
• NON utilizzare con un carico totale superiore a 100 libbre (45 chilogrammi).
• Non utilizzare mai il rimorchio per animali domestici per trasportare bambini o merci.
• NON apportare alcuna modifica al prodotto. Eventuali carichi posizionati sul rimorchio potrebbero renderlo instabile.
• NON gonfiare eccessivamente i pneumatici. Il mancato rispetto della pressione nominale indicata sul fianco dello pneumatico può provocare l'esplosione dello pneumatico e possibili lesioni.
• Prima di ogni utilizzo, assicurarsi che il rimorchio non interferisca con la frenata, la pedalata o lo sterzo della bicicletta.
• Rispettare sempre le normative locali quando si utilizza il rimorchio su strade pubbliche.
• Non andare mai in bicicletta di notte senza un'illuminazione adeguata. Rispettare tutti i requisiti legali locali per l'illuminazione.
• Quando usi il tuo rimorchio, stai trainando un peso extra e un veicolo più grande. È necessario concedere più tempo per frenare, rallentare, fermarsi e partire, e lasciare più spazio per svolte e passaggi.

Sperimenta con il rimorchio carico in un'area non congestionata finché non acquisisci familiarità con il modo in cui la tua bicicletta gestisce il traino di un rimorchio.

• Evitare sassi, cordoli, frenate brusche e sterzate improvvise. Evitare di superare gli ostacoli con una ruota poiché ciò potrebbe causare il ribaltamento del rimorchio.
• Viaggiare sempre con le porte anteriore e posteriore completamente chiuse per proteggere l'animale dai detriti volanti ed evitare che salti dal rimorchio.
• Il conducente della bicicletta deve avere almeno 16 anni.
• Limiti di velocità consigliati: - 10 mph (16 km/h) su strade lisce e - 5 mph (8 km/h) in curva o su strade sconnesse.

- Il peso del rimorchio deve essere distribuito correttamente per una movimentazione sicura. Il peso sul connettore dell'attacco deve essere compreso tra 30 N (≈ 6,6 lbs. o 3 kg) e 80 N (≈ 17,6 lbs. o 8 kg). Per misurarlo, carica il rimorchio e posizionalo accanto alla bilancia pesapersone. Sali sulla bilancia e prendi nota del tuo peso. Stande sulla bilancia, sollevare l'estremità della barra di traino di un piede (circa 25 cm) da terra. Se il peso è troppo basso, la ruota posteriore della bicicletta potrebbe perdere trazione. Se è troppo alto, l'attacco potrebbe essere sovraccaricato.

Non sovraccaricare mai il rimorchio e non viaggiare mai con un carico sulla barra di traino che non rientra nell'intervallo specificato compreso tra 3 e 8 kg (6,6 - 17,6 libbre). Distribuire sempre il carico in modo uniforme; in caso contrario, potrebbero verificarsi incidenti con lesioni gravi o mortali. Suggerimento: assicurati che il tuo cane sia posizionato con il baricentro il più vicino possibile all'asse della ruota. Questo è il modo migliore per pedalare con una distribuzione ottimale del peso.

Modello	TS815
Tipo	Traino/spinta manuale
Massimo. Carico	100 libbre
Dimensione posteritore	31,9 * 22 * 24,4 pollici
Ruote	Acciaio, 16*1,75 pollici (posteriore)Plastica, 8 pollici (anteriore)
Materiale	Acciaio, tessuto Oxford 600D
Colore	Nero Blu

CONTENUTO

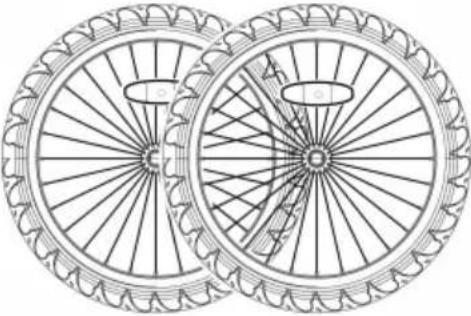

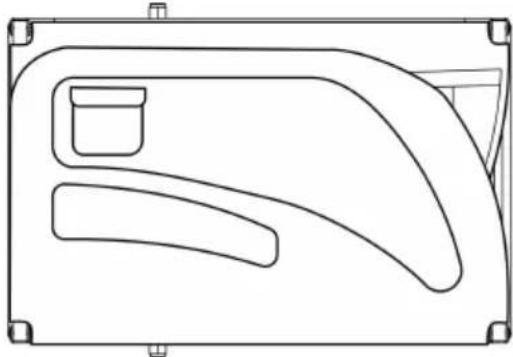

1 telaio principale	2 ruote

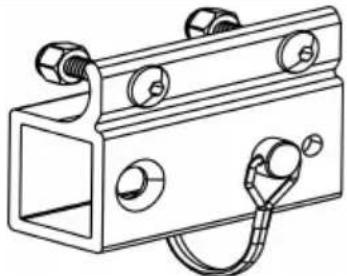

1 ricevitore per barra di train	1 attacco universale
1 barra di traino	2 protezioni per ruote
2 supporti per manubrio	1 bandiera
2 x catarifrangenti posteriori ( ro	2 x catarifrangenti anteriori ( bianchi )
1 manubrio	1 ruota anteriore con bloccaggi sgancio rapido
+ +
1 chiave inglese da 1 mm + 1 chiave esagonale + 1 manuale

Come assemblare

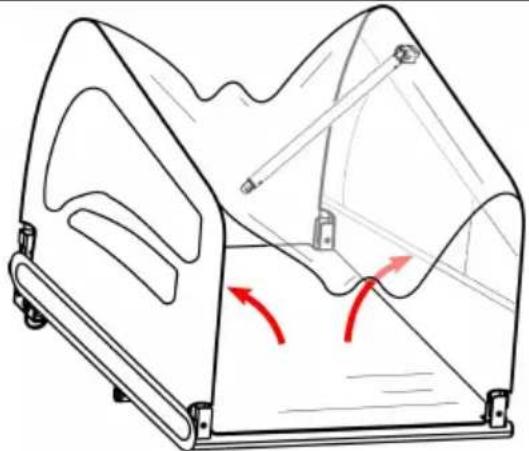

22. Apertura del telaio principale

Figura 1	Estrarre il telaio principale del rimorchio e tutti gli altri componenti dal cartone. Rimuovere i cappucci protettivi neri sui 4 angoli. Sollevare entrambi i pannelli laterali in posizione verticale ( Figura 1

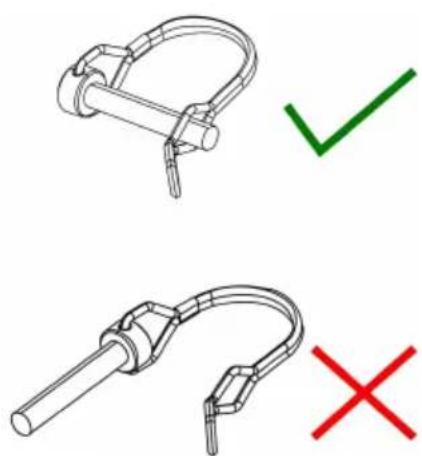

Fissare la traversa alla parte superiore del telaio principale. Se bloccare la barra trasversale utilizzando il perno di sicurezza al bullone ( Figura 2 ). Assicurarsi che i perni di sicurezza correttamente bloccati in posizione come mostrato ( Figura 3
Figura 2	Figura 3

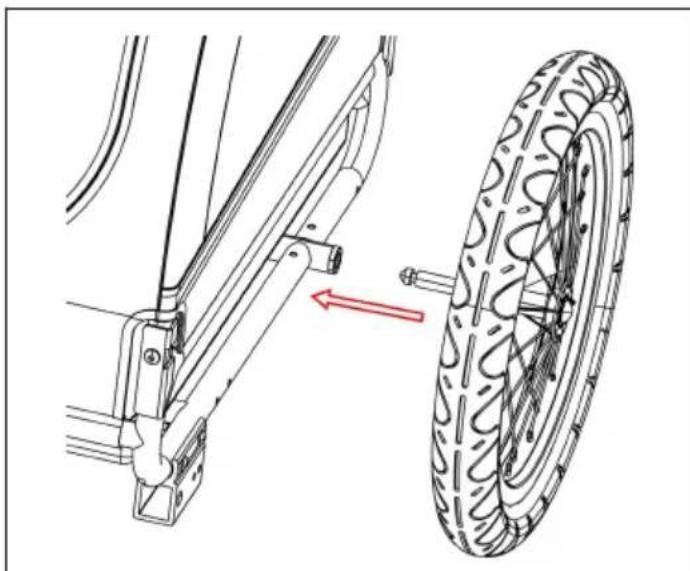

23. Montaggio delle ruote

Inserire l'asse della ruota nel ricevitore dell'asse sotto il telaio del rimorchio finché non scatta in posizione (Figura 4, Figura 5). Tirare la ruota per verificare che l'asse sia completamente innestato.

Ripetere per fissare la seconda ruota sull'altro lato.

Per rimuovere la ruota, premere il gancio a L sotto il rimorchio ed

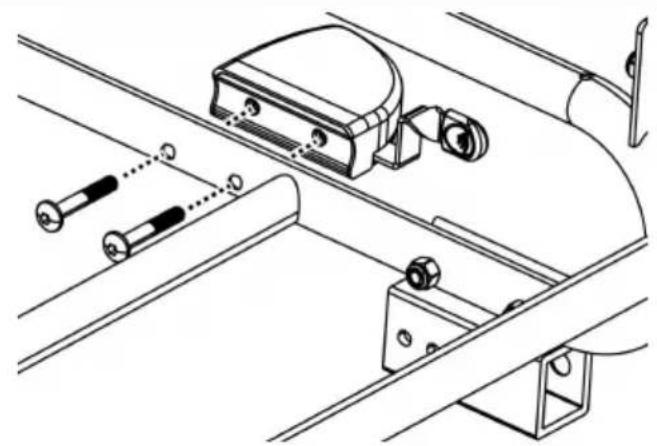

24. Installazione dei freni di stazionamento/protezioni delle ruote

Inserire i bulloni della protezione della ruota attraverso il tubo telaio. Abbinare i fori nelle protezioni delle ruote ai bulloni. Serrare saldamente con la chiave esagonale (Figura 6). Ripetere per la protezione della ruota sull'altro lato.

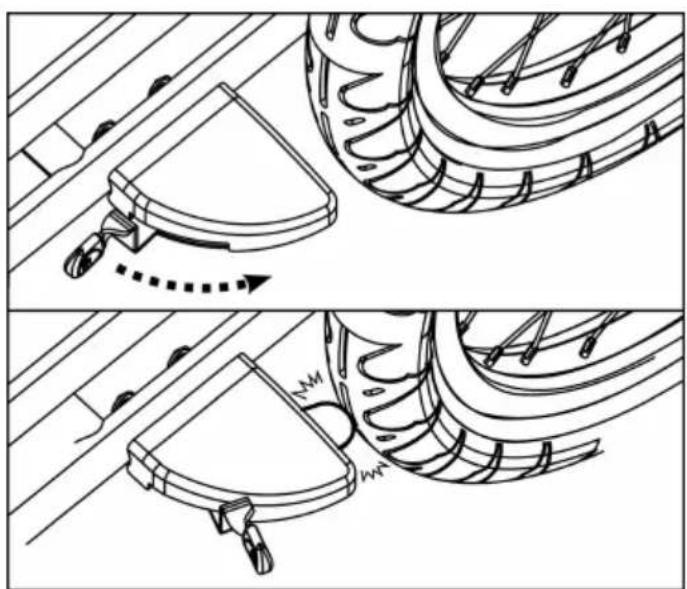

Tirare verso l'esterno la maniglia sulla protezione della ruota per frenare. Spingere indietro la maniglia per rilasciare (Figura 7).

Azionare sempre i freni quando non si guida/si spinge.

25. Attaccare la bandiera

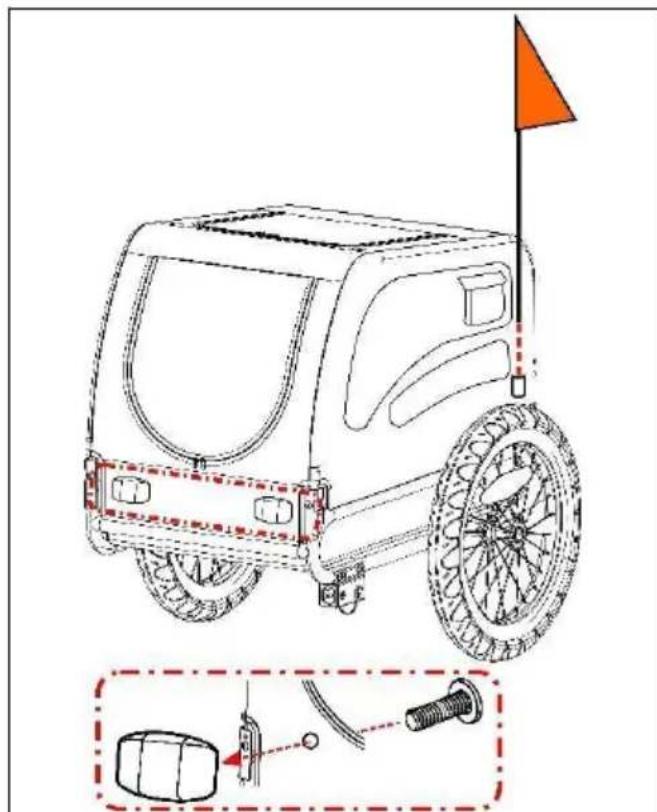

Inserire l'asta della bandiera nella tasca dell'asta della bandiera nell'angolo posteriore sinistro del pannello laterale (Figura 8, 9). Inserire le viti nei fori sul coperchio per fissare i catarifrangenti (bianchi) e posteriori (rossi).

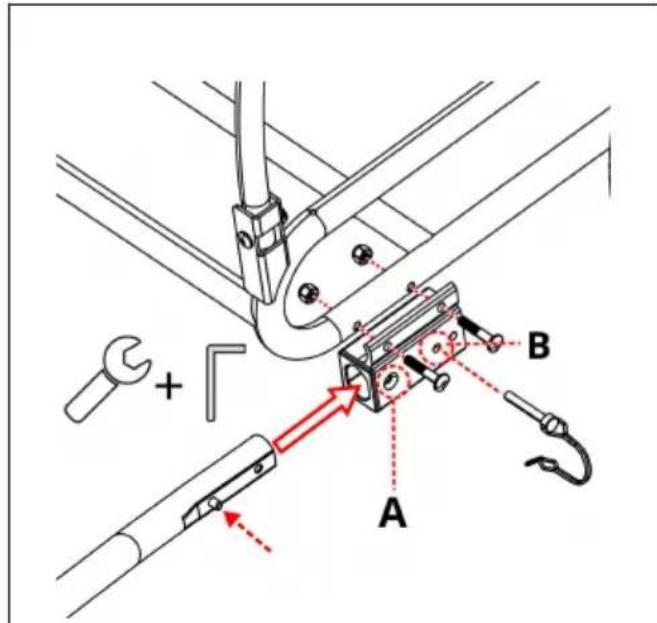

26. Installazione della barra di traino

Fissare il ricevitore della barra di traino al telaio principale come mostrato (Figura 10).

Premendo il pulsante a molla, scorrere la barra di traino nel relativo alloggiamento finché il pulsante a molla non fuoriesce dal foro A. Inserire il perno di sicurezza dal foro B attraverso l'altro lato. Assicurarsi che il perno di sicurezza sia bloccato correttamente in posizione.

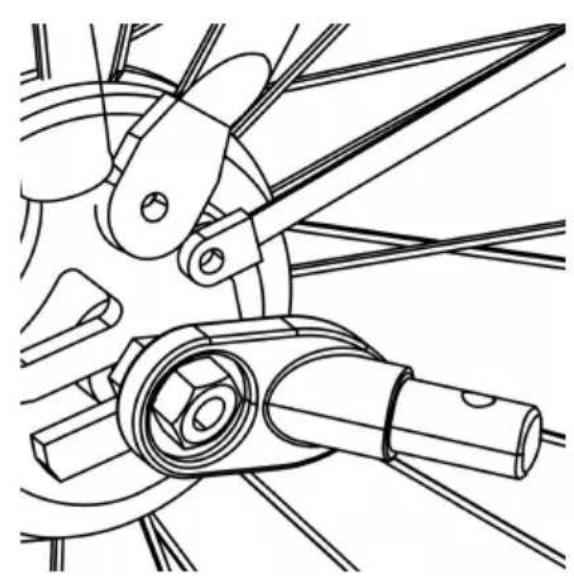

27. Collegamento del rimorchio alla bicicletta

a sgancio rapido: rimuovere lo sgancio rapido dal lato sinistro dell'asse posteriore della bicicletta. Installare l'attacco tra lo sgancio rapido e il telaio. Stringere lo sgancio rapido seguendo le indicazioni del produttore della bicicletta. Il gancio può rimanere sulla bicicletta quando il rimorchio viene rimosso (Figura 11).

Il dado di regolazione della tensione deve impegnarsi nella filettatura per almeno cinque giri completi per garantire una forza di bloccaggio adeguata per trattenere saldamente la ruota posteriore. Il mancato serraggio completo del dado di regolazione della tensione può provocare incidenti con lesioni gravi o mortali. Se il perno a sgancio rapido è troppo corto, deve essere sostituito. Consultare un meccanico di biciclette professionista per le parti appropriate e l'assistenza.

1. Asse con dadi: svitare il dado con rondella dal lato sinistro posteriore della bicicletta. Installare il gancio sull'asse e riavvitare il dado con la rondella (Figura 12).

Il dado dell'asse deve impegnarsi nella filettatura per almeno cinque giri completi per garantire una forza di serraggio adeguata per trattenere saldamente la ruota posteriore. Il mancato serraggio completo del dado può provocare incidenti con lesioni gravi o mortali. Se l'asse è troppo corto, l'attacco universale non può essere utilizzato! Consultare un meccanico di biciclette professionista per le parti appropriate e l'assistenza.

1. Perno passante: l'attacco universale non è adatto a biciclette con perno passante. Si prega di consultare il rivenditore per una soluzione.

Collegare l'accoppiatore alla barra di traino e fissare il perno di sicurezza (Figura 1-3). Una volta fissata la barra di traino, avvolgere la cintura di sicurezza attorno al telaio della bicicletta e agganciarla all'anello a D sulla barra di traino.

28. Installazione del kit passeggino

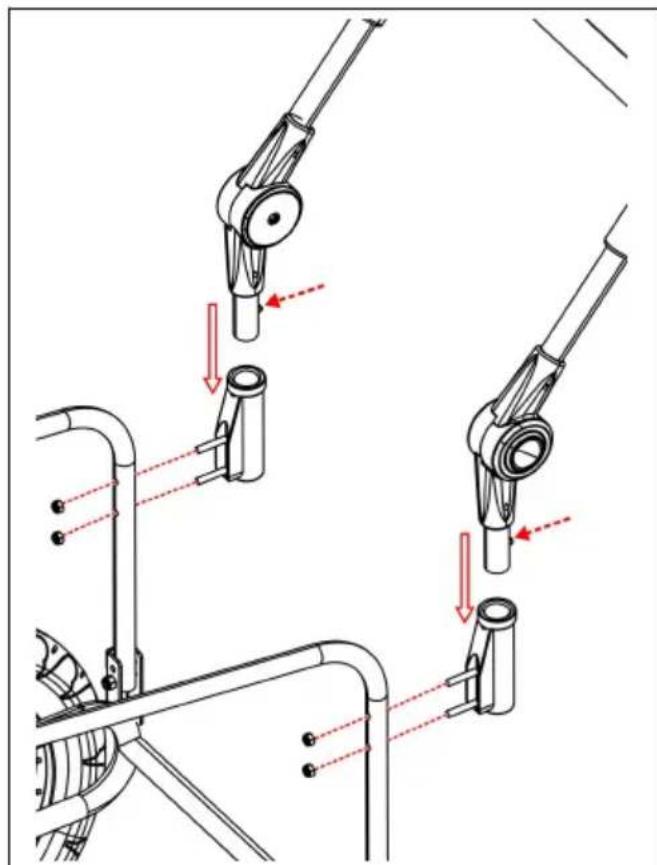

Fissare i due ricevitori della maniglia sui tubi posteriori stringendo i dadi. Alle estremità della maniglia, premere i pulsanti a molla e far scorrere la maniglia nei ricevitori del manubrio finché i pulsanti a molla non fuoriescono dai fori (Figura 1-4). Per rimuovere la maniglia, premere i pulsanti e sollevare la maniglia.

Inserire il tubo rettangolare sulla ruota anteriore nel supporto rettangolare sotto il telaio anteriore del rimorchio. Assicurarsi che entrambi i tubi rettangolari siano allineati. Bloccare la ruota anteriore utilizzando il bloccaggio a sgancio rapido (Figura 1-5). IMPORTANTE: il gancio di traino deve essere rimosso prima di utilizzare il kit passeggino.

Controllare prima di ogni utilizzo:

1. Le ruote sono adeguatamente fissate al rimorchio.
2. Gli pneumatici vengono gonfiati alla pressione consigliata sulla parete laterale dello pneumatico.
3. La barra di traino è fissata correttamente al rimorchio.
4. L'attacco è adeguatamente fissato alla bicicletta.
5. Tutti i perni di sicurezza sono bloccati saldamente in posizione.
6. La cinghia di sicurezza sulla barra di traino è installata correttamente.
7. Il peso della barra di traino sull'attacco è superiore a 6,6 libbre ma non supera i 17,6 libbre (8 kg) con rimorchio a pieno carico.
8. Assicurarsi che la bicicletta sia in buone condizioni di funzionamento.

in particolare freni e pneumatici (fare riferimento alle istruzioni del produttore della bicicletta)

1. La bandiera di sicurezza è a posto
2. Tieni sempre il tuo cane/animale domestico al guinzaglio nel rimorchio

MANUTENZIONE

Stoccaggio: per una maggiore durata del prodotto, conservare il rimorchio al chiuso. Il rimorchio non deve essere conservato a temperature inferiori a -23 °C (-10 °F) o superiori a 65 °C (150 °F).

Cura del tessuto: lavare a mano le parti in tessuto con acqua tiepida e sapone neutro. NON utilizzare candeggina o solventi. Asciugare e conservare al riparo dalla luce solare diretta in un'area asciutta e ben ventilata. Pulisci le finestre con un panno umido e morbido.
