Soort product	Fietsaanhanger voor huisdieren
Merk	Vevor
Model	TS815
Gebruik	Vervoer van honden of andere huisdieren (max 45 kg)
Maximale laadcapaciteit	100 lb (45 kg)
Binnenmaten (L x B x H)	31,9 x 22 x 24,4 inch (81 x 56 x 62 cm)
Gewicht aanhanger (schatting)	Ongeveer 13 kg
Materiaal frame	Staal
Materiaal bekleding	Oxford 600D stof
Kleur	Zwart en blauw
Achterwielen	Staal, 16 x 1,75 inch
Voorwiel (buggy-kit)	Kunststof, 8 inch
Parkeerremmen	Ja, geïntegreerd in de wielkappen
Koppeling	Universeel, compatibel met as met moer en snelspanner
Veiligheidsvlag	Inbegrepen
Reflectoren	Voor wit, achter rood (4 stuks)
Ombouw naar buggy	Ja, kit inbegrepen
Opslagtemperatuur	-10°F tot 150°F (-23°C tot 65°C)
Onderhoud stof	Handwas met lauwwarm water en milde zeep (geen bleekmiddel)
Gewichtsverdeling op de koppeling	Tussen 6,6 lb en 17,6 lb (3 tot 8 kg)
Minimale leeftijd fietser	16 jaar

Veelgestelde vragen - TS815 Vevor

Hoe monteer ik de Vevor TS815 aanhanger?

Volg de stappen in de handleiding: open het frame, bevestig de wielen, installeer de wielkappen met remmen, bevestig de vlag, monteer de trekstang en bevestig vervolgens de aanhanger aan de fiets volgens uw astype. Zie de figuren 1 tot 14 in de handleiding.

Wat is het maximale gewicht dat de aanhanger kan vervoeren?

De maximale capaciteit is 100 lb (45 kg). Overschrijd deze belasting nooit.

Kan ik de aanhanger als buggy gebruiken?

Ja, de buggykit is inbegrepen. Verwijder de trekstang, installeer de meegeleverde handgreep en het voorwiel.

Hoe bevestig ik de aanhanger aan de fiets?

Twee methoden afhankelijk van de as: voor een as met moer, draai de moer los, plaats de koppeling en draai weer vast; voor een snelspanneras, vervang het systeem door de koppeling. De koppeling moet minimaal 5 slagen worden vastgedraaid. Fietsen met een steekas vereisen een speciale adapter.

Wat zijn de belangrijke veiligheidsvoorschriften?

Lees altijd de handleiding voor gebruik. Controleer de wielen, bandenspanning, bevestiging van de stang en riemen. Vervoer nooit een kind en rijd niet in het donker zonder verlichting. Houd een maximale snelheid van 16 km/h aan op vlakke wegen en 8 km/h in bochten.

Hoe onderhoud ik de aanhanger?

Was de stoffen delen met de hand in lauwwarm water en milde zeep, zonder bleekmiddel. Bewaar de aanhanger binnen tussen -23°C en 65°C. Controleer regelmatig de staat van de banden en bevestigingen.

Is de aanhanger geschikt voor alle hondenmaten?

Hij is geschikt voor honden met een maximale lengte van 90 cm en schouderhoogte van 61 cm. Het totale gewicht mag niet hoger zijn dan 45 kg.

Kan ik een kind vervoeren in de aanhanger?

Nee, de aanhanger is uitsluitend ontworpen voor huisdieren. Vervoer van kinderen is om veiligheidsredenen verboden.

Hoe stel ik de spanning van de koppeling af?

Bij de snelspannerkoppeling gebruikt u de stelmoer voor de spanning. Deze moet minimaal vijf volledige slagen worden vastgedraaid voor een veilige bevestiging. Raadpleeg indien nodig een monteur.

Waar vind ik reserveonderdelen of technische ondersteuning?

Ga naar www.vevor.com/support voor reserveonderdelen, het elektronische garantiecertificaat en technische ondersteuning.

GEBRUIKSAANWIJZING TS815 Vevor

Belangrijk: Bewaar deze instructies voor toekomstig gebruik.

Lees de instructies voordat u gaat rijden. Het niet naleven van de instructies en waarschuwingen in deze handleiding kan leiden tot ernstig letsel of de dood.

• Raadpleeg een dierenarts om er zeker van te zijn dat uw huisdier in een trailer kan rijden.
• Zorg ervoor dat het huisdier geen contact kan maken met de wielspaken.
• Controleer regelmatig het comfort en de veiligheid van uw huisdier, vooral tijdens warm of koud weer.
• Laat uw huisdier nooit onbeheerd achter en zorg er ALTIJD voor dat de aanhangwagen/wandelwagen niet achterover kantelt wanneer de hond de aanhangwagen binnengaat of verlaat.

- NIET gebruiken met een totale belasting van meer dan 100 lbs. (45 kg).

- Gebruik nooit een huisdierenkar voor het vervoeren van kinderen of vracht.

- Breng GEEN wijzigingen aan het product aan. Pakketten die op de aanhangwagen worden geplaatst, kunnen ervoor zorgen dat de aanhangwagen instabiel wordt.

- Pomp de banden NIET te hard op. Het niet naleven van de nominale spanning op de zijwand van de band kan leiden tot explosie van de band en mogelijk letsel.

- Controleer vóór elke rit of de aanhanger het remmen, trappen of schakelen van de fiets niet hindert.

- Houd u altijd aan de plaatselijke regelgeving als u de aanhanger op de openbare weg gebruikt.

- Fiets nooit 's nachts zonder voldoende verlichting. Houd u aan alle lokale wettelijke vereisten voor verlichting.

- Wanneer u uw aanhangwagen gebruikt, sleept u extra gewicht en een groter voertuig. U moet meer tijd vrijmaken voor remmen, vertragen, stoppen en starten, en meer ruimte laten voor bochten en doorgangen. Experimenteer met de beladen aanhanger in een rustige omgeving totdat u vertrouwd raakt met hoe uw fiets omgaat met het trekken van een aanhanger.

- Vermijd rotsen, stoepranden, hard remmen en plotseling uitwijken. Vermijd het rijden over obstakels met één wiel, omdat de aanhangwagen hierdoor kan kantelen.

- Rijd altijd met de voor- en achterdeur volledig gesloten om uw huis te beschermen tegen rondvliegend vuil en om te voorkomen dat uw huisdier uit de aanhanger springt.

- De berijder van de fiets moet minimaal 16 jaar oud zijn.

- Aanbevolen snelheidslimieten: - 16 km/u (10 mph) op gladde, rechte wegen - 8 km/u (5 mph) in bochten of op oneffen wegen.

- Voor een veilige hantering moet het gewicht van de aanhanger goed worden verdeeld. Het gewicht op de trekhaak moet tussen 30 N (ongeveer 3 kg) en 80 N (ongeveer 17,6 lbs of 8 kg) liggen. Om dit te meten:

Plaats uw aanhanger naast de weegschaal. Stap op de weegschaal en noteer uw gewicht. Terwijl u op de weegschaal staat, houdt u het uiteinde van de trekhaak één voet (ongeveer 25 cm) van de grond. Als het gewicht te laag is, kan het achterwiel van de fiets grip verliezen. Als het te hoog is, kan de trekhaak overbelast raken.

Overbelast de aanhangwagen nooit en rijd nooit met een

trekhaakbelasting die buiten het gespecificeerde bereik van 6,6 tot 17,6 lbs (3 - 8 kg) ligt. Verdeel de last altijd gelijkmatig. Als u dit niet doet, kan dit leiden tot ongelukken met ernstig letsel of de dood.

Tip: Zorg ervoor dat uw hond met zijn zwaartepunt zo dicht mogelijk bij de wielas zit. Dit is de beste manier om met een optimale gewichtsverdeling te rijden.

MODEL EN PARAMETERS

Model	TS815
Type	Slepen/handduwen
Max. Laden	100 pond
Bakgrootte	31,9*22*24,4 inch
Wielen	Staal, 16*1,75 inch (achter)Kunststof, 8 inch (voorkant)
Materiaal	Staal, 600D Oxford-doek
Kleur	Zwart blauw

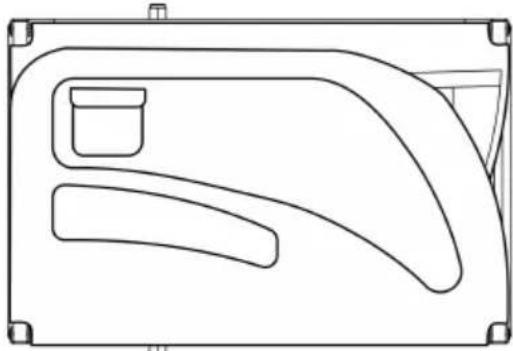

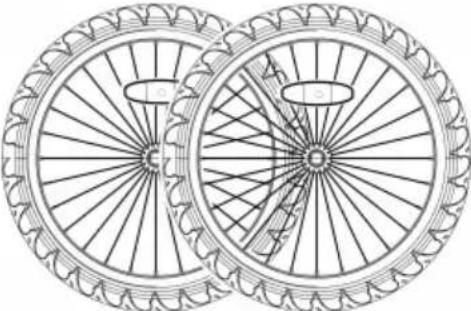

INHOUD

1 x hoofdframe	2 x wielen

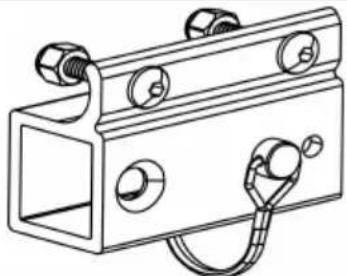

1 x Trekhaakontvanger	1 x universele trekhaak
1x Trekhaak	2 x wielbeschermer
2 x Stuurhouder	1x Vlag
2 x achterreflectoren ( rood	2 x frontreflectoren ( wit )
1 x stuurstang	x voorwiel met snelspanner
1 x 1 1 mm sleutel imbussleutel +1 x gebruikershandleiding

Hoe te monteren

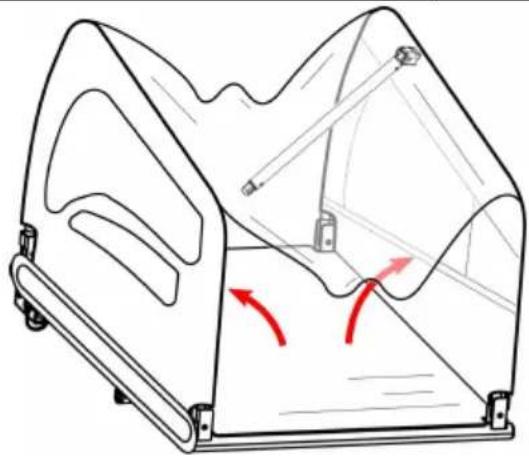

43. Het hoofdframe openen

Haal het hoofdframe van de aanhanger en alle andere onderdelen uit de doos. Verwijder de zwarte beschermkappen op de hoeken. Breng beide zijpanelen omhoog tot ze rechtop staan (Figuur 1).

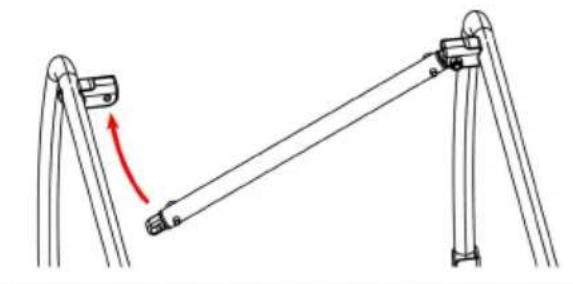

Bevestig de dwarsbalk aan het bovenste deel van het hoofdframe. Breng de dwarsbalk omhoog en vergrendel deze met behulp van de veiligheidspin die aan de bout is bevestigd (Figuur 2). Zorg ervoor dat de veiligheidspinnen goed op hun plaats zijn vergrendeld, zoals weergegeven (Figuur 3).

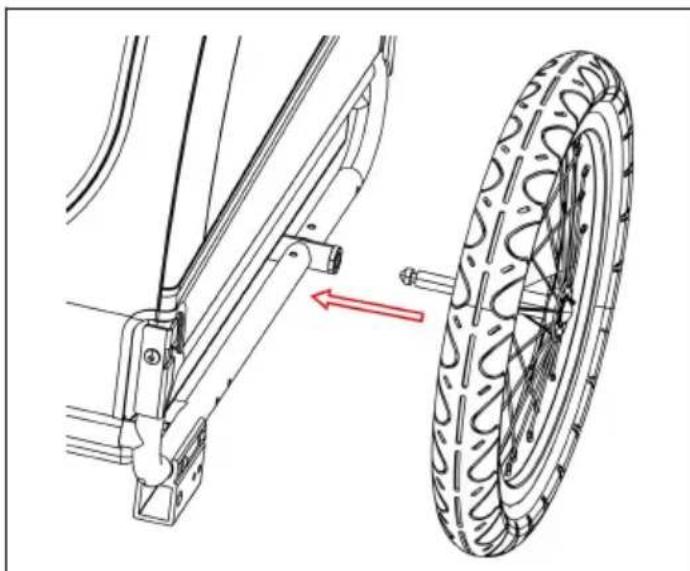

44. De wielen bevestigen

Steek de wielas in de asontvanger onder het frame van de aanhanger tot deze op zijn plaats klikt (Figuur 4, Figuur 5). Trek stevig om te controleren of de as volledig is ingeschakeld.

Herhaal dit om het tweede wiel aan de andere kant te bevestigen.

Om het wiel te verwijderen, drukt u op de L-vormige haak onder de aanhanger en trekt u deze eruit.

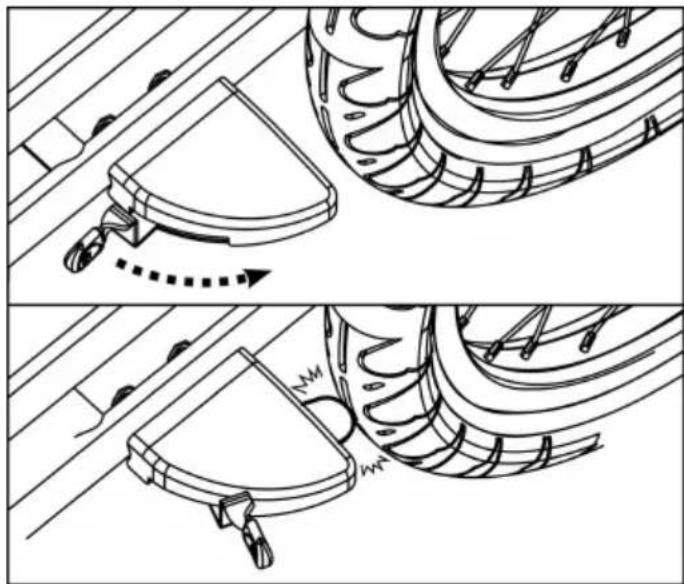

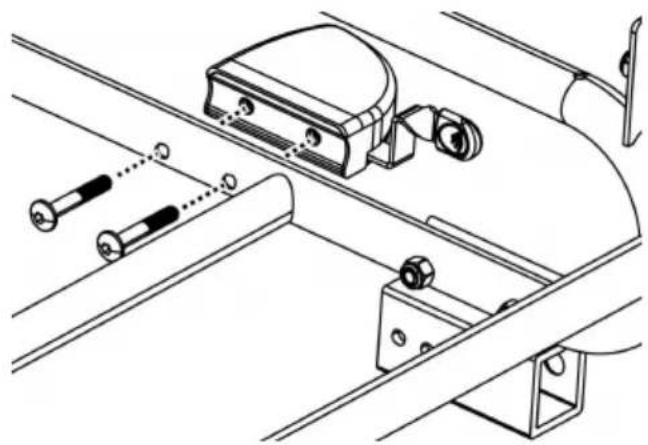

45. De parkeerremmen/wielbeschermers installeren

Steek de wielbeschermingsbouten door de framebuis. Zorg ervoor dat de gaten in de wielbeschermers overeenkomen met de bouten en zet ze stevig vast met een inbussleutel (Figuur 6). Herhaal dit voor de wielbeschermer aan de andere kant.

Trek de hendel op de wielbeschermer naar buiten om te remmen. Duw de hendel naar achteren om deze los te maken (Figuur 7).

Schakel altijd de remmen in als u niet rijdt/duwt.

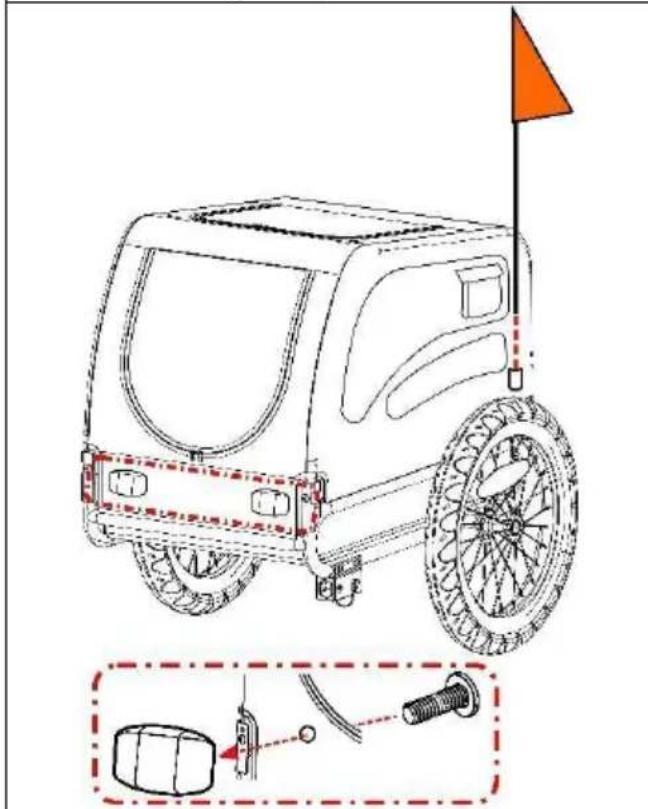

46. Het bevestigen van de vlag

Steek de vlaggenmast in het vlaggenmastvak in de linkerachterkant van het zijpaneel (Figuur 8, Figuur 9).

Steek schroeven in de gaten op het deksel om de voorste (witte) en achterste (rode) reflectoren te bevestigen.

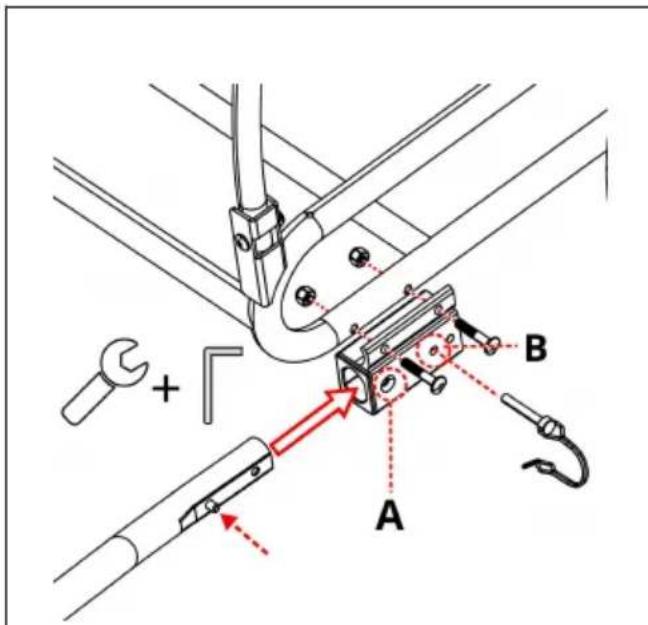

47. Het monteren van de trekhaak

Bevestig de trekhaakontvanger aan het hoofdframe zoals afgebeeld (Figuur 10). Druk op de veerknop en schuif de trekhaak in de trekhaakontvanger totdat de veerknop uit gat A komt. Steek de veiligheidspin door gat A en door de andere kant. Zorg ervoor dat de veiligheidsspeld goed op zijn plaats zit.

48. Aanhangwagen aan fiets bevestigen

1. Snelspanneras: Verwijder de snelspanner aan de linkerkant van de achteras van de fiets. Monteer de trekhaak tussen de snelspanner en het frame. Draai de snelspanner vast volgens de handleiding van de fietsfabrikant. De trekhaak kan op de fiets blijven zitten als de aanhanger is verwijderd (Figuur 11).

De spanningsafstelmoer moet minimaal vijf volledige slagen in de schroefdraad grijpen om voldoende klemkracht te garanderen om het achterwiel stevig vast te houden. Als u de spanningsafstelmoer niet volledig vastdraait, kan dit leiden tot ongelukken met ernstig letsel of de dood. Als de snelspanner te kort is, moet deze worden vervangen. Raadpleeg een professionele fietsenmaker voor de juiste onderdelen en hulp.

1. As met moer: Draai de moer met ring los van de linkerkant van de achteras van de fiets. Monteer de trekhaak op de as en draai de moer weer vast met de sluitring (Figuur 1-2).

De asmoer moet minimaal vijf volledige slagen in de schroefdraad grijpen om voldoende klemkracht te garanderen om het achterwiel stevig vast te houden. Als u de moer niet volledig vastdraait, kan dit leiden tot ongelukken met ernstig letsel of de dood. Als de as te kort is, kan de universele trekhaak niet worden gebruikt! Raadpleeg een professionele fietsenmaker voor de juiste onderdelen en hulp.

1. Steekas: De universele trekhaak past niet op een fiets met een steekas. Raadpleeg de verkoper voor een mogelijke oplossing.

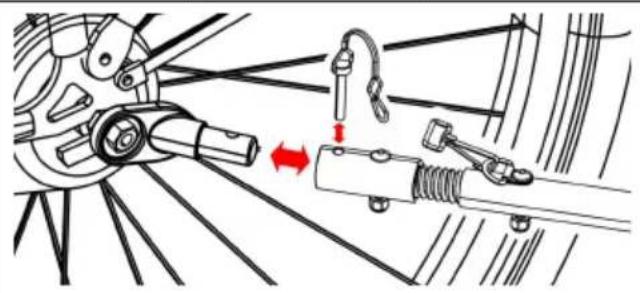

Sluit de koppeling aan op de trekhaak en zet de veiligheidspin vast (Figuur 1

3). Zodra de trekhaak is bevestigd, wikkelt u de veiligheidsgordel om het frame van de fiets en haakt u deze aan de D-ring op de trekhaak.

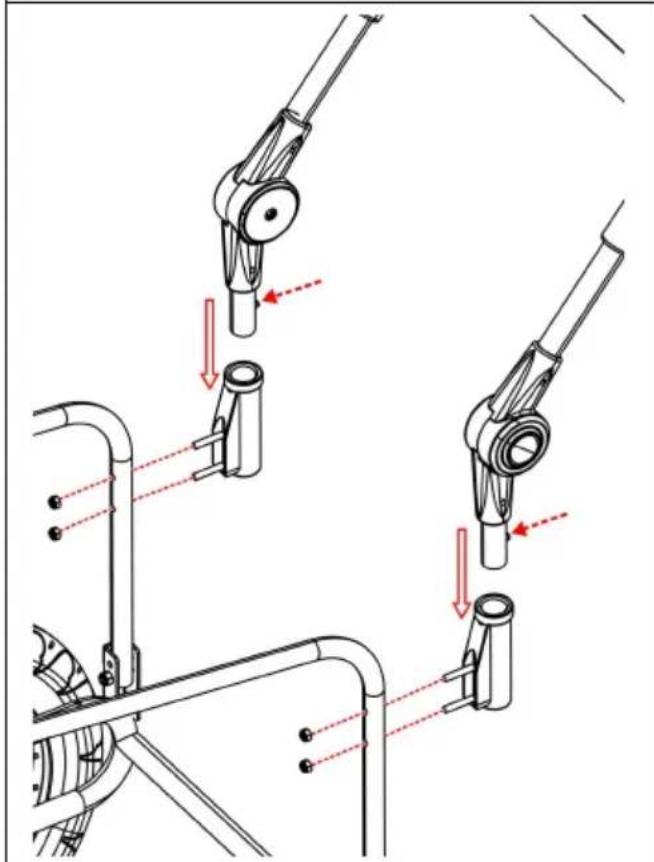

49. De kinderwagenset installeren

Bevestig twee handgreepontvangers op de achterste buizen van het frame door de moeren aan te draaien. Druk aan de uiteinden van de handgreep op de veerknoppen en schuif de handgreep in de stuurhouders totdat twee veerknoppen door de gaten omhoog komen (Figuur 1-4). Om de handgreep te verwijderen, drukt u op een knop en trekt u de handgreep omhoog.

Steek de rechthoekige buis op het voorwiel in de rechthoekige buis onder het voorframe van de aanhanger. Zorg ervoor dat de gaten van beide rechthoekige buizen op één lijn liggen. Vergrendel het met behulp van de snelspanner (Figuur 1-5).

BELANGRIJK: De trekhaak moet worden verwijderd voordat u de kinderwagenset gebruikt.

Controleer vóór elk gebruik:

1. De wielen zijn goed vastgezet aan de aanhanger
2. De banden worden opgepompt tot de aanbevolen spanning op de zijwand van de band
3. De trekhaak is goed vastgemaakt aan de aanhanger
4. De trekhaak is goed vastgemaakt aan de fiets
5. Alle veiligheidsspelden zijn veilig op hun plaats vergrendeld.
6. De veiligheidsriem op de trekhaak is correct geïnstalleerd.
7. Het gewicht van de trekhaak bij de koppeling is groter dan 6,6 kg, maar niet meer dan 17,6 lbs. (8 kg) met volgeladen aanhangwagen.
8. Zorg ervoor dat de fiets in goede staat verkeert, vooral de remmen en banden (raadpleeg de instructies van de fietsfabrikant).
9. De veiligheidsvlag is aanwezig.
10. Laat uw hond/huisdier altijd aangelijnd in de aanhanger.

ONDERHOUD

Opslag: Voor een langere levensduur van het product kunt u de trailer binnenshuis opslaan. De aanhangwagen mag niet worden opgeslagen bij temperaturen lager dan -23 °C of hoger dan 65 °C.

Onderhoud van de stof: was de stoffen onderdelen met de hand in warm water en milde zeep. Gebruik GEEN bleekmiddel of oplosmiddel. Droogvegen en buiten direct zonlicht bewaren in een droge, goed geventileerde ruimte. Maak ramen schoon met een vochtige, zachte doek.
