TS806 - Haustiere Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Fahrradanhänger für Haustiere
Marke	Vevor
Modell	TS806
Maximale Belastung	66 lb (30 kg)
Abmessungen der Wanne (L x B x H)	30 x 21 x 20,8 Zoll (76 x 53 x 53 cm)
Hauptmaterial	Stahl und Oxford-Gewebe 600D
Farbe	Orange und Grau
Räder	2 Hinterräder aus Stahl 16 x 1,75 Zoll, 1 Vorderrad aus Kunststoff 8 Zoll
Enthaltenes Zubehör	Deichsel, Radschützer, Griffstange, Sicherheitsfahne, vordere und hintere Reflektoren, Buggy-Kit, Inbusschlüssel
Kupplungstyp	Schnellspanner (Schnellspannbolzen oder Achsmutter)
Verwendung	Fahrradanhänger und Handbuggy
Feststellbremse	Ja, in die Radschützer integriert
Sicherheit	Sicherheitsfahne, vordere und hintere Reflektoren, Sicherheitsgurt, Stangenverriegelung
Pflege	Handwäsche mit lauwarmem Wasser und mildem Reinigungsmittel, Lagerung im Innenbereich zwischen -23 °C und 65 °C
Garantie	Elektronische Garantieurkunde verfügbar unter www.vevor.com/support

Häufig gestellte Fragen - TS806 Vevor

Was ist das maximale Gewicht, das der Vevor TS806 Anhänger tragen kann?

Das maximale Gewicht beträgt 66 lb (30 kg), inklusive Tier und Zubehör.

Kann der Anhänger auch als Buggy verwendet werden?

Ja, dank des mitgelieferten Buggy-Kits: Montieren Sie das Vorderrad und den Griff, nachdem Sie die Deichsel entfernt haben.

Wie befestige ich den Anhänger an meinem Fahrrad?

Verwenden Sie das mitgelieferte Kupplungssystem. Zwei Methoden: Schnellspannbolzen (linke Seite der Achse) oder Achsmutter (für Fahrräder mit Mutter). Die Mutter oder der Bolzen muss mindestens 5 volle Umdrehungen eingreifen.

Was sind die Innenmaße des Anhängers?

Die Abmessungen der Wanne betragen 30 x 21 x 20,8 Zoll (76 x 53 x 53 cm) und eignen sich für einen mittelgroßen Hund.

Wie pflege ich das Gewebe des Anhängers?

Handwäsche mit lauwarmem Wasser und mildem Reinigungsmittel. Kein Bleichmittel oder Lösungsmittel verwenden. Trocknen Sie es im Schatten an einem trockenen, gut belüfteten Ort.

Hat der Anhänger eine Bremse?

Ja, die Radschützer dienen als Feststellbremse. Ziehen Sie den Griff nach außen, um zu bremsen, drücken Sie ihn zurück, um zu lösen.

Welcher Reifendruck wird empfohlen?

Der empfohlene Druck ist auf der Reifenflanke angegeben. Nicht überpumpen – Explosionsgefahr.

Kann ich den Anhänger nachts nutzen?

Ja, aber mit ausreichender Beleuchtung. Der Anhänger wird mit vorderen (weißen) und hinteren (roten) Reflektoren geliefert. Beachten Sie die lokalen Gesetze.

Wie überprüfe ich vor jeder Fahrt, ob der Anhänger richtig befestigt ist?

Überprüfen Sie: Räder richtig befestigt, Reifen aufgepumpt, Deichsel und Kupplung fest, Sicherungssplinte verriegelt, Sicherheitsgurt angelegt, Stützlast zwischen 6,6 und 17,6 lb (3-8 kg).

Kann ich den Anhänger mit einem Fahrrad mit Steckachse verwenden?

Nein, die mitgelieferte Kupplung ist nicht für Steckachsen geeignet. Fragen Sie Ihren Händler nach einer geeigneten Lösung.

BEDIENUNGSANLEITUNG TS806 Vevor

Zertifikat für technischen Support und E-Garantie

FAHRRADANHÄNGER FÜR HAUSTIERE

MODELL: TS806

Wichtig: Bewahren Sie diese Anleitung zum späteren Nachschlagen auf

Anhängergröße	Groß
Max. Körper Länge	3 1 Zoll ( 8,0
Max. Schulterhöhe	18 Zoll ( 46 cr
Max. Gewicht	66 Pfund. ( 30

SICHERHEITSHINWEISE

⚠️ WARNUNG

Lesen Sie die Anweisungen vor der Fahrt. Die Nichtbeachtung der Anweisungen und Warnungen in diesem Handbuch kann zu schweren oder tödlichen Verletzungen führen.

• Konsultieren Sie einen Tierarzt, um sicherzustellen, dass die Mitfahrt Ihres Haustiers in einem Anhänger sicher ist.
• Stellen Sie sicher, dass das Haustier nicht mit den Radspeichen in Kontakt kommen kann.

Überprüfen Sie häufig den Komfort und die Sicherheit Ihres Haustiers, insbesondere bei heißem oder kaltem Wetter.

- Überprüfen Sie häufig den Komfort und die Sicherheit Ihres Haustiers, insbesondere bei heißem oder kaltem Wetter.

- Lassen Sie das Haustier niemals unbeaufsichtigt und halten Sie den Anhänger/Kinderwagen immer daran, nach hinten zu kippen, wenn der Hund den Anhänger betritt oder verlässt.

- NICHT mit einer Gesamtlast von mehr als 66 Pfund (30 kg) verwenden.

- Benutzen Sie niemals einen Haustieranhänger zum Transport von Kindern oder Ladung.

- Nehmen Sie KEINE Änderungen am Produkt vor. Auf dem Anhänger platzierte Pakete können dazu führen, dass der Anhänger instabil wird.

- Pumpen Sie die Reifen NICHT zu stark auf. Die Nichteinhaltung des Nenndrucks an der Reifenseitenwand kann zur Explosion des Reifens und möglichen Verletzungen führen.

- Stellen Sie vor jeder Fahrt sicher, dass der Anhänger das Bremsen, Treten oder Lenken des Fahrrads nicht behindert.

- Beachten Sie stets die örtlichen Vorschriften, wenn Sie den Anhänger auf öffentlichen Straßen verwenden.

- Fahren Sie nachts niemals ohne ausreichende Beleuchtung Fahrrad. Befolgen Sie alle örtlichen gesetzlichen Vorschriften für die Beleuchtung.

- Wenn Sie Ihren Anhänger verwenden, ziehen Sie zusätzliches Gewicht und ein größeres Fahrzeug. Sie müssen mehr Zeit zum Bremsen, Verlangsamen, Anhalten und Anfahren einplanen und mehr Platz für Kurven und Durchgänge lassen. Experimentieren Sie mit dem beladenen Anhänger an einem freien Ort, bis Sie mit der Handhabung Ihres Fahrrads beim Ziehen eines Anhängers vertraut sind.

- Vermeiden Sie Steine, Bordsteine, starkes Bremsen und plötzliches Ausweichen. Vermeiden Sie es, mit einem Rad über Hindernisse zu fahren, da dies zum Umkippen des Anhängers führen kann.

- Schließen Sie Vorder- und Hintertür, um das Haustier vor herumfliegenden Trümmern zu schützen und zu verhindern, dass es vom Anhänger springt.

• Der Fahrer des Fahrrades muss mindestens 16 Jahre alt sein.
• Empfohlene Geschwindigkeitsbegrenzungen: - 10 mph (16 km/h) auf glatten, geraden Straßen – 5 mph (8 km/h) beim Abbiegen oder auf unebenen Straßen.
• Für eine sichere Handhabung muss das Gewicht des Anhängers richtig verteilt sein. Das Gewicht auf dem Kupplungsstecker sollte zwischen 30 N (≈ 6,6 lbs. oder 3 kg) und 80 N (≈17,6 lbs. oder 8 kg) liegen. Um dies zu messen, beladen Sie Ihren Anhänger und stellen Sie ihn auf die Personenwaage. Steigen Sie auf die Waage und notieren Sie das Gewicht. Stellen Sie sich auf die Waage und heben Sie das Ende der Anhängerkupplung etwa einen Fuß (ca. 25 cm) über den Boden. Bei geringem Gewicht könnte das Hinterrad des Fahrrads an Bodenhaftung verlieren. Wenn es zu hoch ist, kann es zu einer Überlastung der Anhängerkupplung kommen.

Überladen Sie den Anhänger niemals und fahren Sie niemals mit einer Anhängerlast, die außerhalb des angegebenen Bereichs von 6,6 bis 17 lbs liegt. (3 – 8 kg). Verteilen Sie die Last immer gleichmäßig. Andernfalls kann es zu Unfällen mit schweren oder tödlichen Verletzungen kommen. Tipp: Achten Sie darauf, dass Ihr Hund mit seinem Schwerpunkt möglichst nah an der Radachse positioniert ist. Dies ist die beste Art, mit einer optimalen Gewichtsverteilung zu fahren.

MODELL UND PARAMETER

Modell	TS806
Typ	Schleppen/Handschieben
Max. Belastung	66 Pfund
Behältergröße	30 * 21 * 20,8 Zoll
Räder	Stahl, 40,6 x 4,4 cmKunststoff, 8 Zoll (vorne)
Material	Stahl, 600D Oxford-Stoff
Farbe	Orange & Grau

INHALT

1 x Hauptrahmen	2 x Räder
2 x Radachse	1 x Universalkupplung
1 x Anhängerkupplung	2 x Radschutz
2 x Lenkerhalter	1 x Flagge
2 x Rückstrahler ( rot )	2 x Frontreflektoren ( weiß
1 x Griffstange	1 x Vorderrad mit Schnellspan
1 x 1 - mm-Schraubenschlüssel + 1 x 19-mm-Schraubenschlüssel + Innensechskantschlüssel +1 x Benutzerhandbuch

Montageanleitung

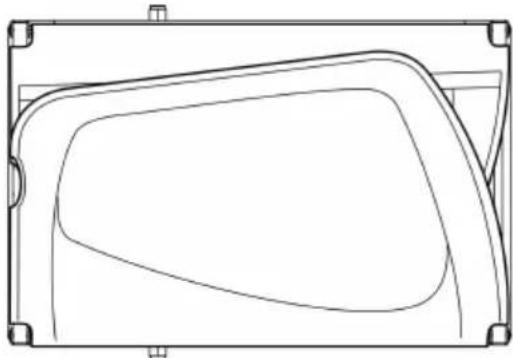

15. Öffnen des Hauptrahmens

Abbildung 1	Nehmen Sie den Hauptrahmen des Anhängers und alle andere Komponenten aus dem Karton. Schwarze Schutzkappen an 4 Ecken entfernen. Heben Sie beide Seitenwände in eine aufrechte Position ( Abbildung

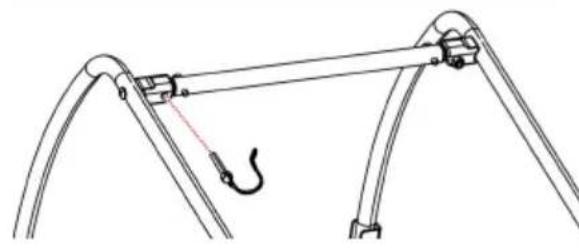

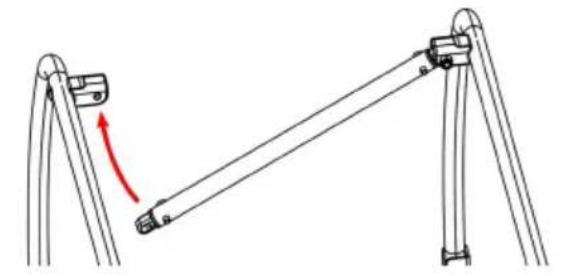

Befestigen Sie die Querstange am oberen Teil des Hauptrahm Heben Sie die Querstange an und verriegeln Sie sie mit dem Bolzen befestigten Sicherheitsstift ( Abbildung 2 ). Stellen Sie dass die Sicherheitsstifte ordnungsgemäß eingerastet sind ( Ab 3 ).
Abbildung 2	Abbildung 3

16. Anbringen der Räder

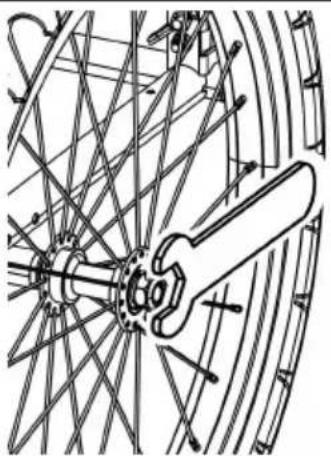

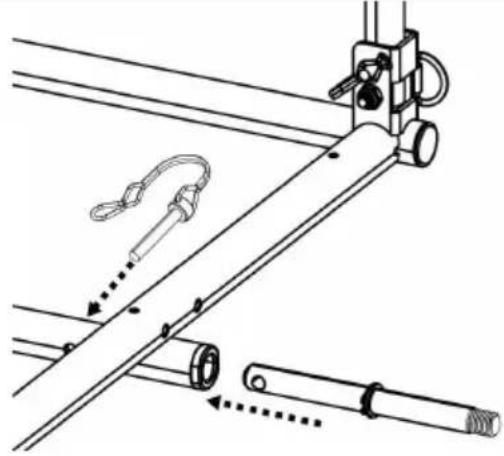

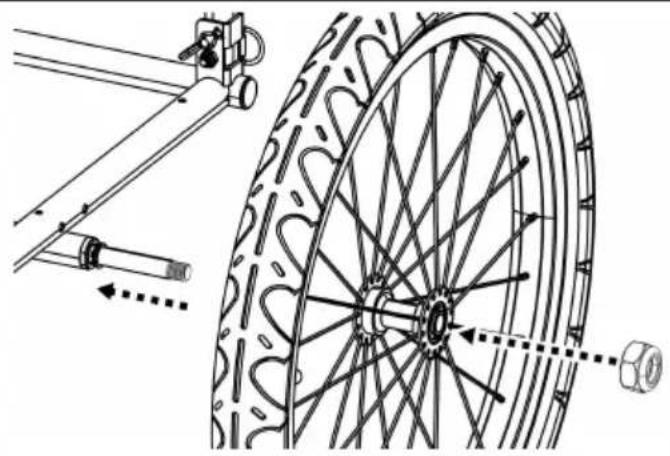

Abbildung 4	Setzen Sie die Radachse in Achsaufnahme unter dem Anhängerrahmen ein und verriegeln Sie den Sicherungsstift ( Abbildung 4 Setzen Sie das Rad und die Schraubenmutter auf die Achs ( Abbildung 5 ). Ziehen Sie Schraubenmutter mit einem 19-mm-Schraubenschlüssel fest ( Abbildung 6 ).
Abbildung 5	Abbildung 6

17. Einbau der Feststellbremsen/Radschützer

Führen Sie die Radschutzschrauben durch das Rahmenrohr ein. Passen Sie die Löcher im Radschutz an die Schrauben an. Inbusschlüssel fest anziehen (Abbildung 7). Wiederholen Sie den Vorgang für den Radschutz auf der anderen Seite.

Zum Bremsen den Griff am Radschutz nach außen ziehen. Drücken Sie den Griff zurück, um ihn zu lösen (Abbildung 8).

Betätigen Sie immer die Bremsen, wenn Sie nicht fahren/schieben.

18. Anbringen der Flagge

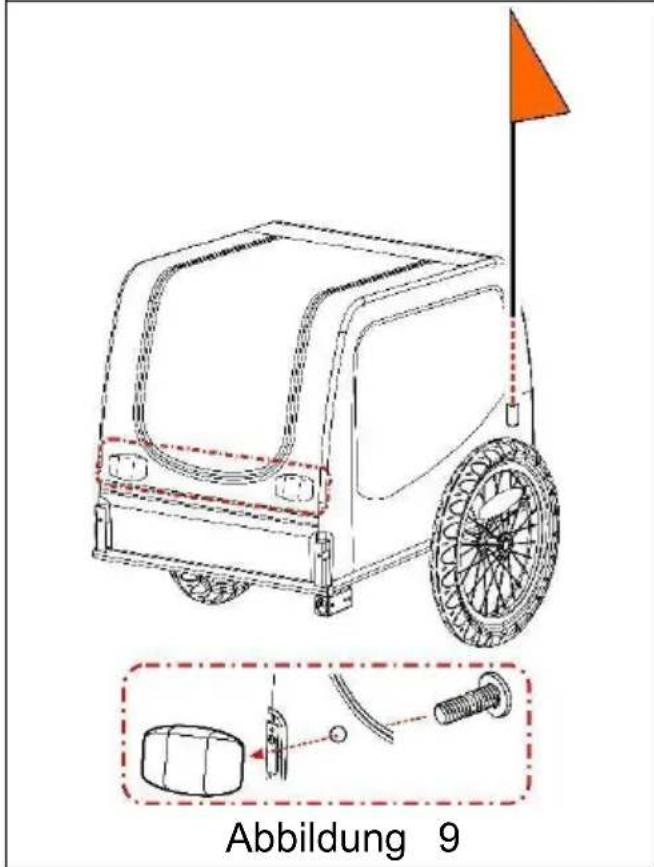

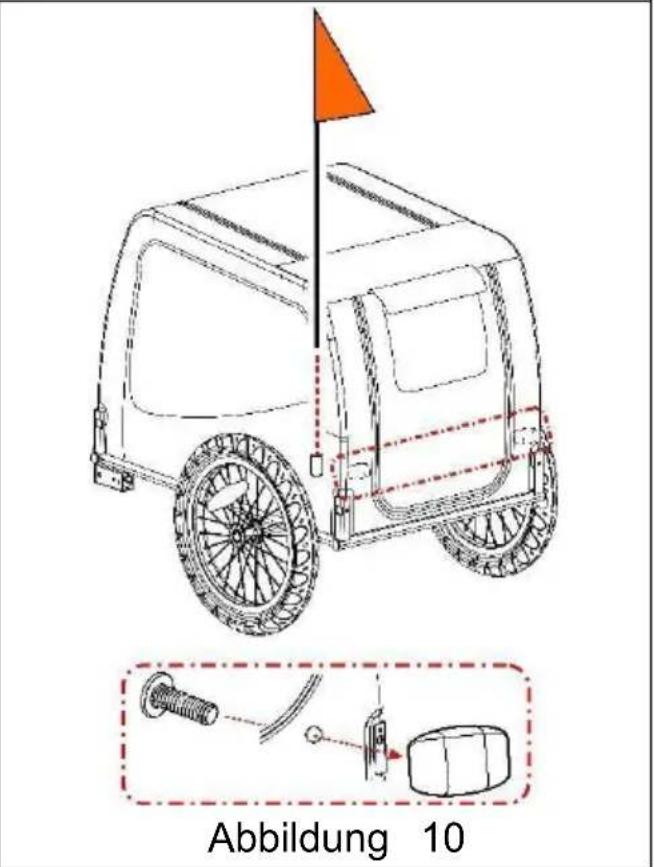

Stecken Sie den Fahnenmast in die Fahnenmasttasche an der hinteren Ecke der Seitenwand (Abbildung 9, Abbildung 10). Stecken Sie Schrauben in die Löcher an der Abdeckung, um

die vorderen (weißen) und hinteren (roten) Reflektoren zu befestigen.

19. Einbau der Anhängerkupplung

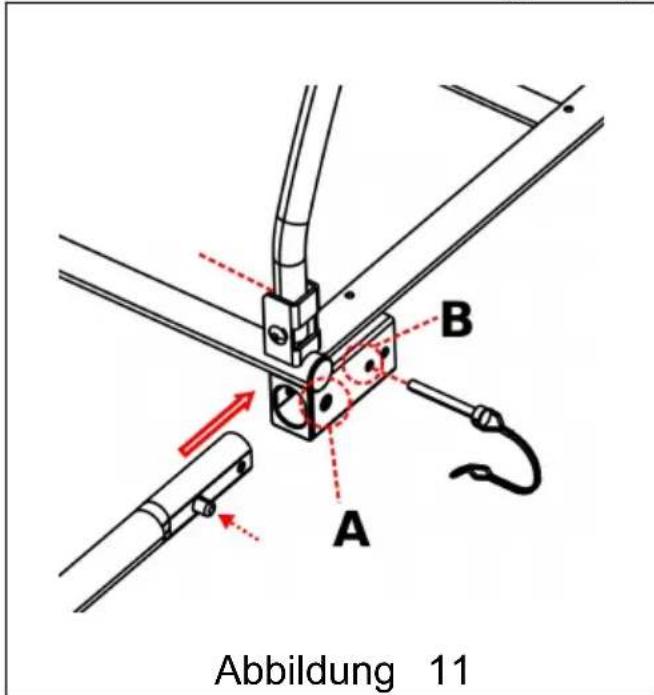

Drücken Sie den Federknopf und schieben Sie die Anhängerkupplung in die Anhängerkupplungsaufnahme, bis der Federknopf aus dem Loch herauskommt. Führen Sie den Sicherheitsstift aus Loch B durch die andere Seite ein. Stellen Sie sicher, dass der Sicherheitsstift richtig eingerastet ist (Abbildung 11).

20. Anhänger am Fahrrad befestigen

1. Schnellspanner-Achse: Entfernen Sie den Schnellspanner der linken Seite der Hinterachse des Fahrrads. Montieren Sie die Kupplung zwischen Schnellspanner und Rahmen. Ziehen Sie den Schnellspanner gemäß der Anleitung des Fahrradherstellers fest. Die Anhängerkupplung kann am Fahrrad verbleiben, wenn der Anhänger abgenommen wird (Abbildung 12).

Die Spannungseinstellmutter muss mindestens fünf volle Umdrehungen in das Gewinde eingreifen, um eine ausreichende Klemmkraft zum sicheren Halten des Hinterrads zu gewährleisten. Wenn die Spannungseinstellmutter nicht vollständig festgezogen wird, kann es zu Unfällen mit schweren oder tödlichen Verletzungen kommen. Sollte der Schnellspanner zu kurz sein, muss er ausgetauscht werden. Wenden Sie sich für die entsprechenden Teile und Unterstützung an einen professionellen Fahrradmechaniker.

1. Mit Mutter versehene Achse: Schrauben Sie die Mutter mit Unterlegscheibe von der linken Seite der Hinterachse des Fahrrads ab. Montieren Sie die Kupplung an der Achse und schrauben Sie die Mutter mit der Unterlegscheibe wieder fest (Abbildung 13).

Die Achsmutter muss mindestens fünf volle Umdrehungen in das Gewinde eingreifen, um eine ausreichende Klemmkraft für den sicheren Halt des Hinterrads zu gewährleisten. Wenn die Mutter nicht vollständig festgezogen wird, kann es zu Unfällen mit schweren oder tödlichen Verletzungen kommen. Bei zu kurzer Achse kann die Universalkupplung nicht verwendet werden! Wenden Sie sich für die entsprechenden Teile und Unterstützung an einen professionellen Fahrradmechaniker.

1. Steckachse: Die Universalkupplung passt nicht auf ein Fahrrad mit Steckachse. Bitte wenden Sie sich für eine mögliche Lösung an Ihren Händler.

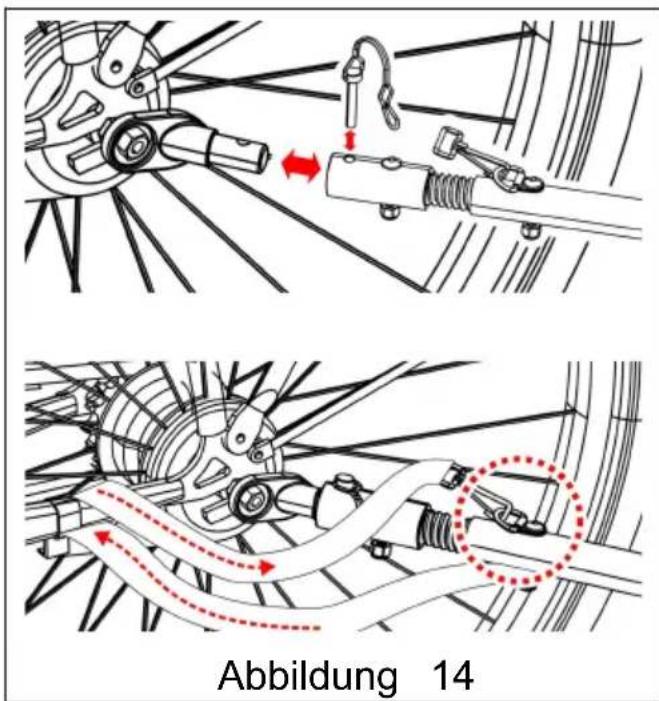

Schließen Sie die Kupplung der Anhängerkupplung an und sichern Sie den Sicherungsstift (Abbildung 1-4). Sobald die Anhängerkupplung befestigt ist, wickeln Sie den Sicherheitsgurt um den Rahmen des Fahrrads und haken Sie ihn in den D-Ring an der Anhängerkupplung ein.

21. Installieren des Kinderwagen-Kits

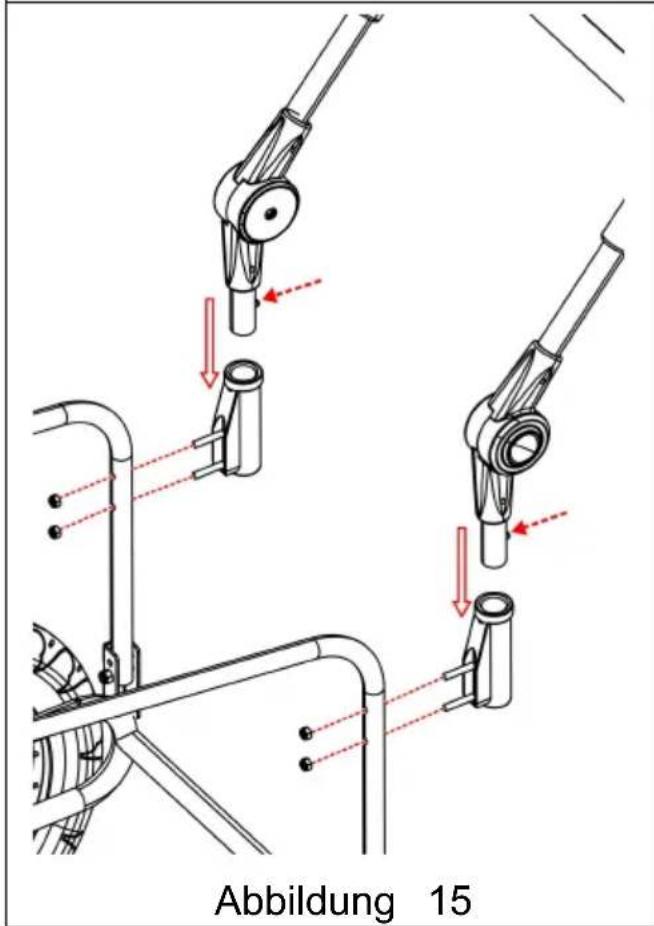

Befestigen Sie zwei Griffaufnahmen an den hinteren Rohren des Rahmens, indem Sie die Muttern festziehen. Drücken Sie an den Griffenden die Federknöpfe und schieben Sie den Griff in die Lenkeraufnahmen, bis die zwei Federknöpfe durch die Löcher herausspringen (Abbildung 15). Um den Griff zu entfernen, drücken Sie die Knöpfe und ziehen Sie den Griff nach oben.

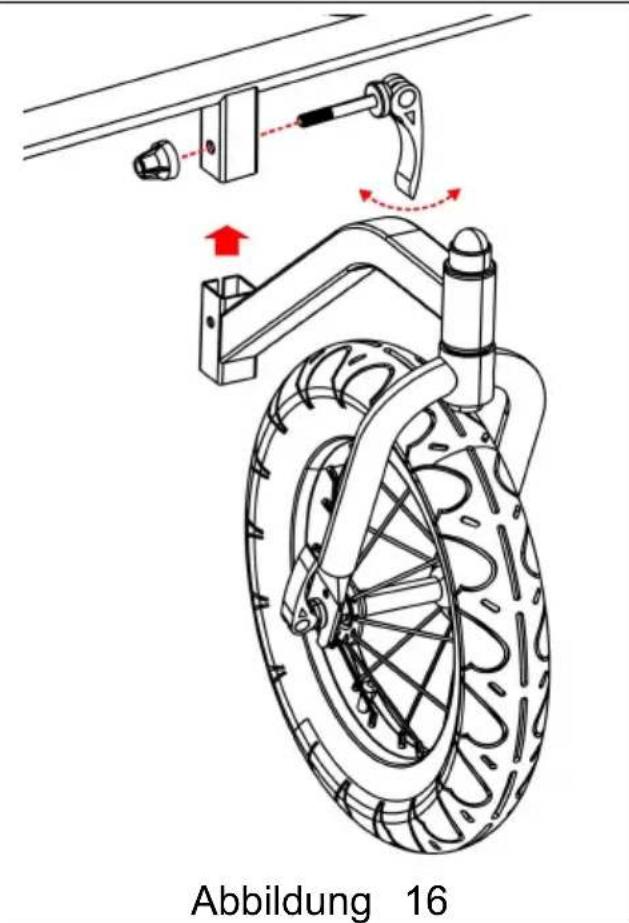

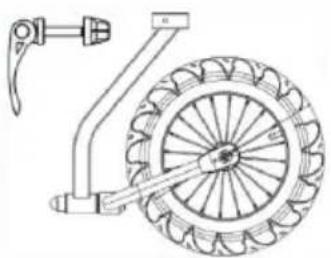

Stecken Sie das Rechteckrohr am Vorderrad in die Rechteckhülse unter dem Vorderrahmen des Anhängers. Stellen Sie sicher, dass die Löcher an beiden Rechteckrohren ausgerichtet sind. Arretieren Sie das Vorderrad mit dem Schnellspanner (Abbildung 16).

WICHTIG: Die Anhängerkupplung muss vor der Verwendung des Kinderwagen-Sets entfernt werden.

Vor der Fahrt

Überprüfen Sie vor jedem Gebrauch:

1. Die Räder sind ordnungsgemäß am Anhänger befestigt.
2. Die Reifen werden auf den empfohlenen Druck an der Reifenseitenwand aufgepumpt.
3. Die Anhängerkupplung ist ordnungsgemäß am Anhänger befestigt.
4. Die Anhängerkupplung ist ordnungsgemäß am Fahrrad befestigt.
5. Alle Sicherheitsnadeln sind sicher eingerastet.
6. Der Sicherheitsgurt an der Anhängerkupplung ist ordnungsgemäß angebracht.
7. Das Gewicht der Anhängerkupplung an der Kupplung beträgt mehr als 6,6 Pfund (3 kg), aber nicht mehr als 17,6 lbs. (8 kg) bei voll beladenem Anhänger.
8. Stellen Sie sicher, dass das Fahrrad ordnungsgemäß funktioniert, insbesondere Bremsen und Reifen (siehe Anweisungen des Fahrradherstellers).
9. Sicherheitsflagge ist vorhanden
10. Leinen Sie Ihren Hund/Haustier im Anhänger immer an der Leine

WARTUNG

Lagerung: Für eine längere Produktlebensdauer den Anhänger im Innenbereich lagern. Der Anhänger sollte nicht bei Temperaturen unter -10 °F (-23 °C) oder über 150 °F (65 °C) gelagert werden.

Stoffpflege: Stoffteile von Hand mit warmem Wasser und milder Seife waschen. KEINE Bleichmittel oder Lösungsmittel verwenden. Trocken abwischen und an einem trockenen, gut belüfteten Ort vor direkter Sonneneinstrahlung schützen. Reinigen Sie die Fenster mit einem feuchten, weichen Tuch
