TS806 - Husdjur Vevor - Gratis bruksanvisning och manual

Produkttyp	Cykelvagn för husdjur
Märke	Vevor
Modell	TS806
Maximal last	66 lb (30 kg)
Mått på låda (L x B x H)	30 x 21 x 20,8 tum (76 x 53 x 53 cm)
Huvudmaterial	Stål och Oxford-tyg 600D
Färg	Orange och grå
Hjul	2 bakre stålhjul 16 x 1,75 tum, 1 framhjul i plast 8 tum
Ingående tillbehör	Dragstång, hjulskydd, handtagsstång, säkerhetsflagga, fram- och bakreflektorer, barnvagnssats, insexnycklar
Typ av koppling	Snabb (snabbkopplingspinne eller axelmutter)
Användning	Cykeldragning och manuell barnvagn
Parkeringsbroms	Ja, integrerad i hjulskydden
Säkerhet	Säkerhetsflagga, fram- och bakreflektorer, säkerhetsrem, stånglås
Underhåll	Handtvätt med ljummet vatten och mild tvål, förvaring inomhus mellan -23°C och 65°C
Garanti	Elektroniskt garantibevis tillgängligt på www.vevor.com/support

Vanliga frågor - TS806 Vevor

Vilken är maxvikten som Vevor TS806 cykelvagnen kan bära?

Maxvikten är 66 lb (30 kg), inklusive djuret och alla tillbehör.

Kan vagnen användas som barnvagn?

Ja, tack vare den medföljande barnvagnssatsen: montera framhjulet och handtaget efter att ha tagit bort dragstången.

Hur fäster jag vagnen på min cykel?

Använd det medföljande kopplingssystemet. Två metoder: snabbkopplingspinne (vänster sida av axeln) eller axelmutter (för cyklar med mutter). Muttern eller pinnen måste gängas in minst 5 hela varv.

Vilka är de inre måtten på vagnen?

Lådans mått är 30 x 21 x 20,8 tum (76 x 53 x 53 cm), lämpliga för en medelstor hund.

Hur underhåller man vagnens tyg?

Tvätta för hand med ljummet vatten och mild tvål. Använd inte blekmedel eller lösningsmedel. Torka i skuggan på en torr och välventilerad plats.

Finns det en broms på vagnen?

Ja, hjulskydden fungerar som parkeringsbroms. Dra handtaget utåt för att bromsa, tryck tillbaka det för att lossa.

Vilket är det rekommenderade däcktrycket?

Det rekommenderade trycket anges på däcksidan. Pumpa inte över: explosionsrisk.

Kan jag använda vagnen på natten?

Ja, men med lämplig belysning. Vagnen levereras med framreflektorer (vita) och bakreflektorer (röda). Följ lokala lagar.

Hur kontrollerar jag att vagnen är ordentligt fastsatt före varje tur?

Kontrollera: hjulen korrekt fastsatta, däcken pumpade, dragstång och koppling stabila, säkerhetssprintar låsta, säkerhetsrem fastsatt, vikt på kopplingen mellan 6,6 och 17,6 lb (3-8 kg).

Kan jag använda vagnen med en cykel med genomgående axel?

Nej, den medföljande kopplingen passar inte för genomgående axlar. Kontakta din återförsäljare för en lämplig lösning.

BRUKSANVISNING TS806 Vevor

Teknisk support och e-garanticertifikat

Viktigt: Spara dessa instruktioner för framtida referens

Trailerstorlek	Stor
Max. Kroppslängd	3 1 tum ( 8 0
Max. Axelhöjd	18 tum ( 46 c)
Max. Vikt	66 lbs. ( 30 k)

SÄKERHETSINSTRUKTIONER

VARNING

Läs instruktionerna innan du kör. Underlåtenhet att följa instruktionerna och varningarna i denna handbok kan leda till allvarliga skador eller dödsfall.

• Rådgör med en veterinär för att säkerställa att det är säkert för dina husdjur att åka i en släpvagn.
• Se till att husdjuret inte kan komma i kontakt med hjulekrarna.
• Kontrollera bekvämligheten och säkerheten hos husdjuret ofta, särskilt under varmt eller kallt väder.
• Lämna aldrig husdjuret utan uppsikt och HÅLL ALLTID SLÄPVAGNEN FRÅN ATT VÄLTA BAKÅT NÄR HUNDEN KÖR IN ELLER LÄMNAR VAGNEN. ● ANVÄND INTE med en total belastning som överstiger 66 lbs. (30 kg)

- Använd aldrig husdjurssläp för att transportera barn eller gods.

- GÖR INTE några modifieringar på produkten. Eventuella paket som placeras på släpet kan göra att släpet blir instabilt.

- Pumpa INTE upp däcken för mycket. Underlåtenhet att följa det nominella trycket på däckets sidovägg kan leda till explosion av däcket och möjlig skada.

- Före varje åktur, se till att släpet inte stör bromsning, trampning eller styrning av cykeln.

- Följ alltid lokala föreskrifter när du använder släpvagnen på allmänna vägar.

- Cykla aldrig på natten utan tillräcklig belysning. Följ alla lokala lagar för belysning.

- När du använder din släpvagn drar du extra vikt och ett större fordon. Du måste ge mer tid för att bromsa, stanna och starta, mer utrymme för svängar och passager. Experimentera med den lastade släpvagnen i ett obelastat område tills du blir bekant med hur din cykel hanterar att dra släp.

- Undvik stenar, trottoarkanter, hård inbromsning och plötslig svängning. Undvik att åka över hinder med ett hjul, eftersom det kan få släpet att välta.

- Kör alltid med den främre och bakre dörren helt stängd för att skydda husdjuret från flygande skräp och förhindra att husdjuret hoppar från släpet.

- Cykelföraren måste vara minst 16 år gammal.

- Rekommenderade hastighetsgränser: - 10 mph (16 km/h) på jämna, raka vägar - 5 mph (8 km/h) vid svängning eller på ojämna vägar.

- Släpvagnsvikten måste fördelas korrekt för säker hantering. Vikten på kopplingsdonet bör vara mellan 30 N ( ≈ 6,6 lbs. eller 3 kg) och (≈17,6 lbs. eller 8 kg). För att mäta detta, lasta din släpvagn och placera den bredvid badrumsvågen. Stig på vågen och notera din vikt. Stå på vågen och lyft upp änden av dragkroken en fot (cirka 25 cm) från marken. Om vikten är för låg kan cykelns bakhjul tappa grepp. Om den är för hög kan dragkroken bli överbelastad.

Överbelasta aldrig släpvagnen och åk aldrig med en dragstångsbelastning

som ligger utanför det specificerade intervallet 6,6 till 17,6 lbs. (3 – 8 kg). Fördela alltid lasten jämnt. Underlåtenhet att göra det kan leda till olyckor med allvarliga skador eller dödsfall.

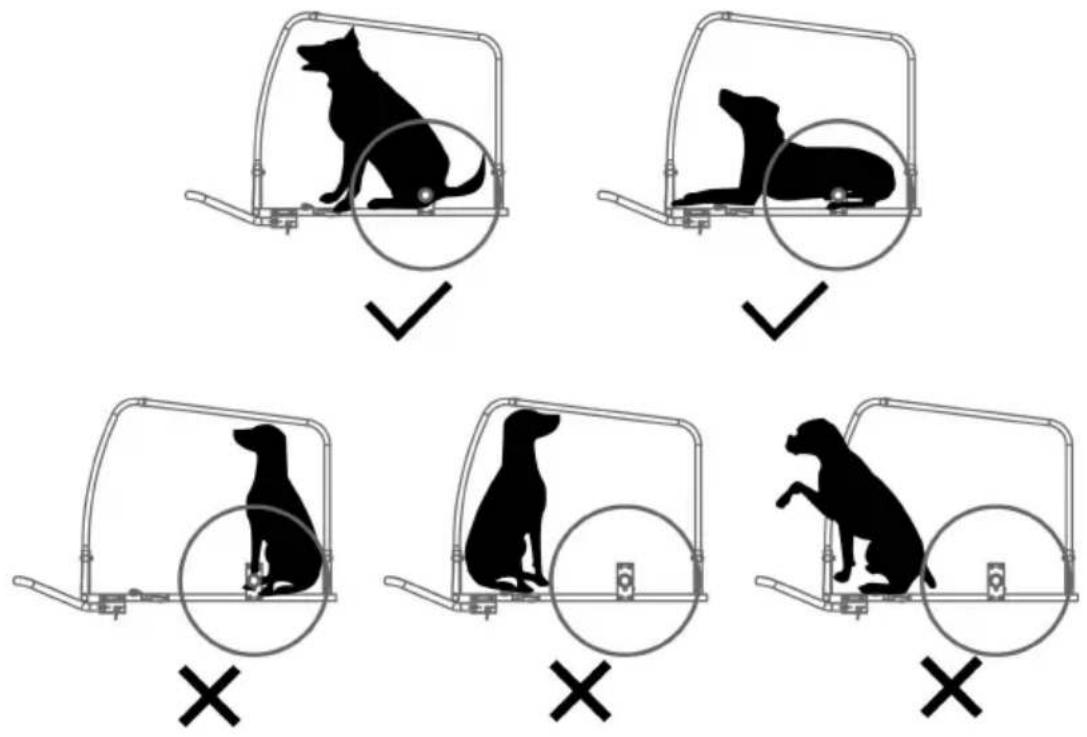

Tips: Se till att din hund är placerad med sin tyngdpunkt så nära som möjligt. Detta är det bästa sättet att åka med en optimal viktfördelning.

Modell	TS806
Typ	Bogser/handskjutning
Max. Ladda	66 pund
Bin Storlek	30*21*20,8 tum
Hjul	Stål, 16*1,75 tumPlast, 8 tum (framtill)
Material	Stål, 600D Oxfordduk
Färg	Orange & Grå

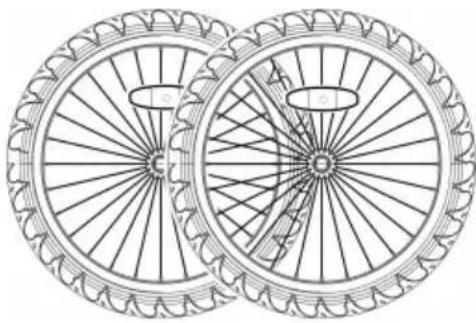

1 x Huvudram	2 x hjul
2 x Hjulaxel	1 x Universalfäste
1 x Dragkrok	2 x Hjulskydd
2 x Styrhållare	1 x Flagga
2 x Bakre reflexer (röda)	2 x främre reflexer (vita
1 x Styre	x framhjul med snabbkopplingspett
1 x 1 1 mm skiftnyckel +1 x 19 mm skiftnyckel +1 x användarmanual

50. Öppna huvudramen

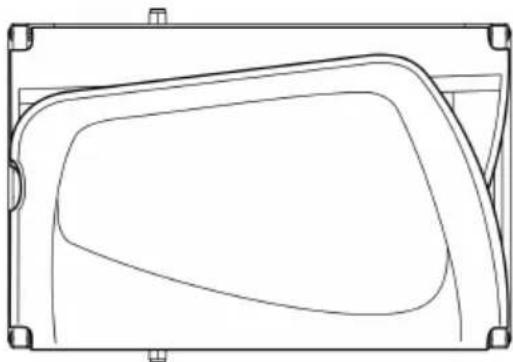

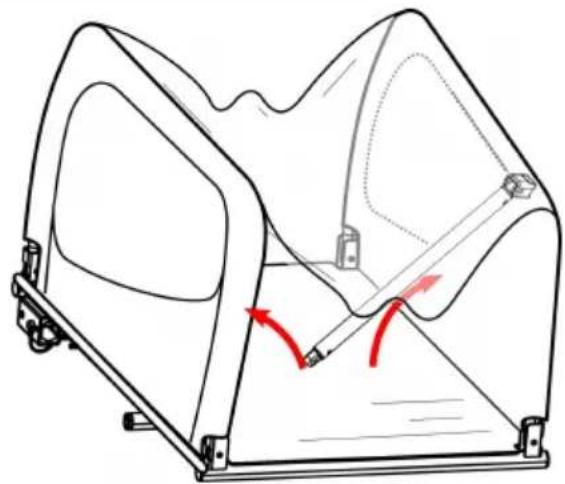

Ta ut vagnens huvudram och andra komponenter från kartongen. Ta bort svarta skyddskåpor på 4 hörn. Lyft upp båda sidopanelerna till upprätt läge (Figur 1).

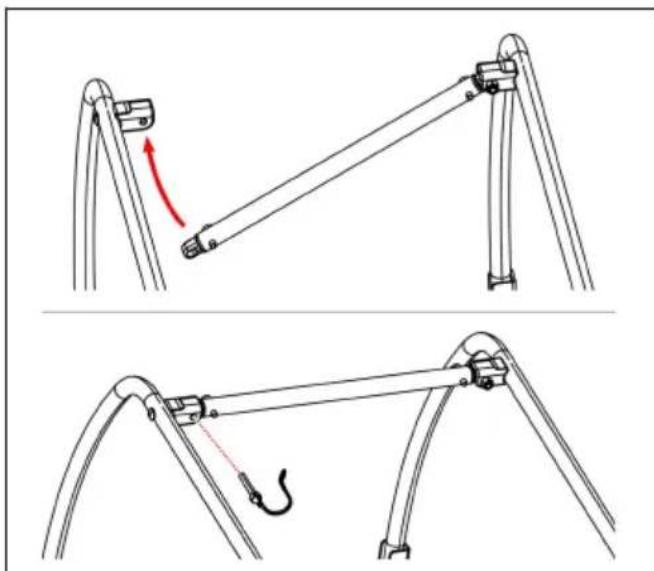

Fäst tvärbalken på den övre delen av huvudramen. Lyft och tvärstången med hjälp av säkerhetsnålen som är fäst vid bulten (Figur 2). Se till att säkerhetsnålarna är ordentligt låsta på plats enligt (Figur 3).

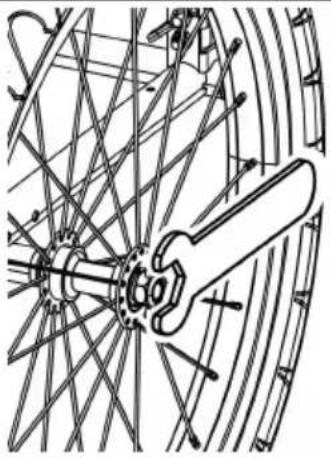

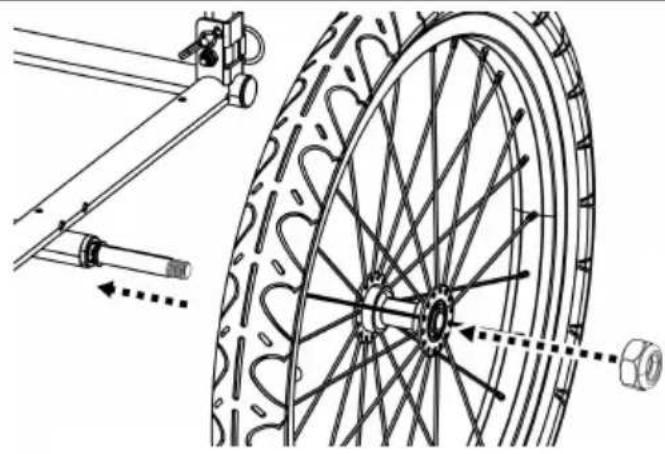

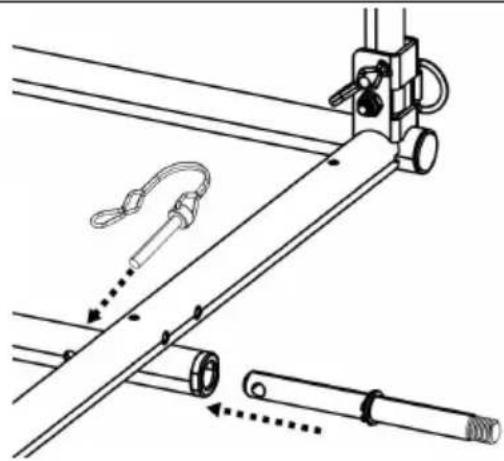

Figur 4	Sätt in hjulaxeln i axelmottagaren under släpvagnsramen och lässäkerhetsstiftet ( Figur 4) . $ på hjulet och skruvmuttern paxeln ( Figur 5) . Fäst skruvmuttern med en 19 mm skiftnyckel ( Figur 6) .
Bild 5	Bild 6

52. Installation av parkeringsbromsar/hjulskydd

Sätt in hjulskyddsbultarna genom ramröret. Matcha hålen i hjulskydden med bultarna. Dra åt ordentligt med insexnyckel. Upprepa för hjulskydd på andra sidan.

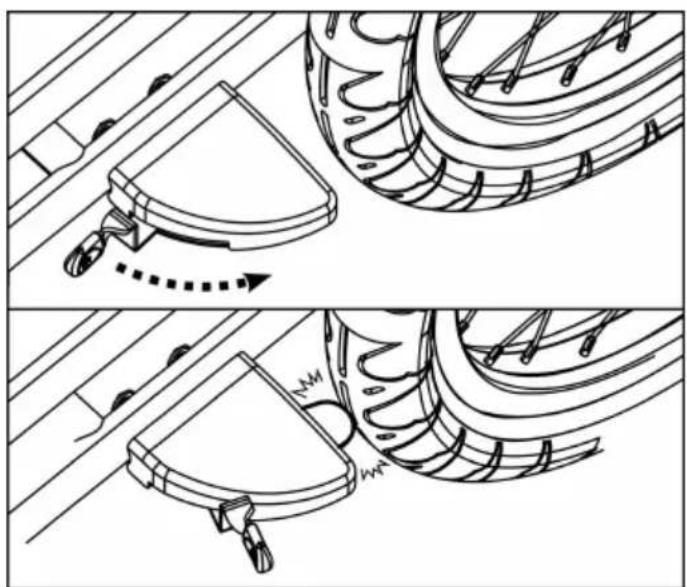

Dra ut handtaget på hjulskyddet för att bromsa. Tryck tillbaka handtaget för att frigöra (Figur 8).

Dra alltid i bromsarna när du inte cyklar/kör.

53. Att fästa flaggan

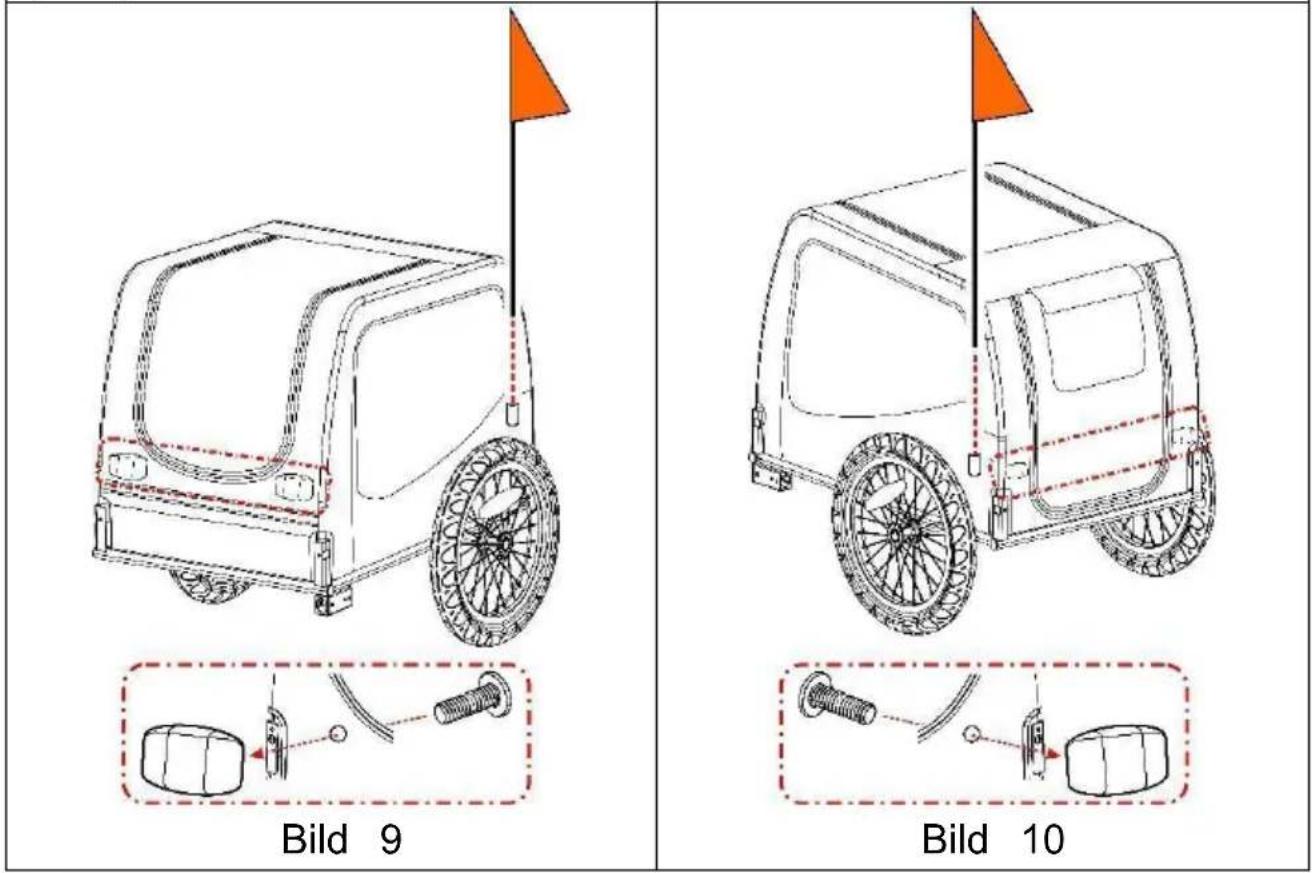

Sätt in flaggstången i flaggstångsfickan i det vänstra bakre hörnet av sidopanelen (Figur 9, Figur 10).

Sätt i skruvarna i hålen på locket för att fästa främre (vita) och bakre (röda) reflexer.

Tryck på fjäderknappen och skjut in dragkroken i dragkrokens mottagare tills fjäderknappen kommer ut ur hålet A. För in säkerhetsnålen från hålet B genom den andra sidan. Se till att säkerhetsnålen är ordentligt låst på plats (Figur 11).

55. Fästa släp på cykel

1. Snabbkopplingsaxel: Ta bort snabbkopplingen från vänster sida av cykelns bakaxel. Montera kopplingen mellan snabbkopplingen och ramen. Dra åt snabblåset enligt cykeltillverkarens manual. Dragkroken ska sitta kvar på cykeln när släpet tas bort (Figur 12).

Spänningsmuttern måste ha i gängorna i minst fem hela varv för att säkerställa tillräcklig klämkraft för att hålla bakhjulet säkert. Underlåtenhet att dra åt spänningsjusterande mutter helt kan resultera i olyckor med allvarlig skada eller dödsfall. Om snabbkopplingen är för kort måste den bytas ut. Rådfråga en professionell cykelmekaniker för lämpliga delar och hjälp.

2. Nutted Axle: Skruva loss muttern med bricka från vänster cykelns bakaxel. Montera kopplingen på axeln och skruva tillba muttern med brickan (Figur 1 3).
Bild 13	⚠️ WARNINGAxelmuttern måste ha i gångor i minst fem hela varv för att säkerställa tillräcklig klämkraft fö att hålla bakhjulet säkert.Underlåtenhet att dra åt mutter helt kan leda till olyckor med allvarliga skador eller dödsfall.Om axeln är för kort kan Uni Hitch inte användas! Rådfråga professionell cykelmekaniker för lämpliga delar och hjälp.
3. Genomgående axel: Universalkopplingen passar inte en cyk genomgående axel. Kontakta återförsäljaren för möjlig lösning.

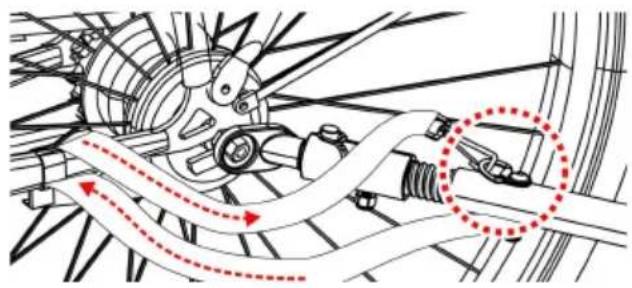

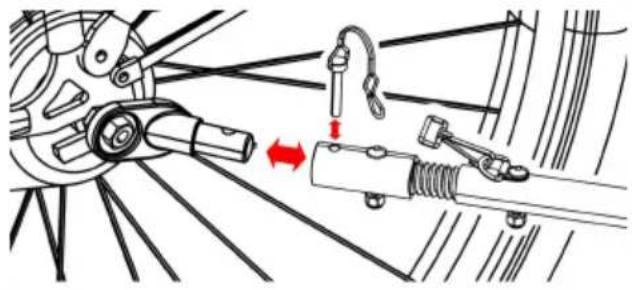

Bild 14	Anslut kopplingen på dragkroken och fästsäkerhetssprinten (Figur 1 4När dragkroken är fäst, virasäkerhetsbältet runt cykelns ran och haka fast i D-ringen pådragkroken.

56. Installation av barnvagnssatsen

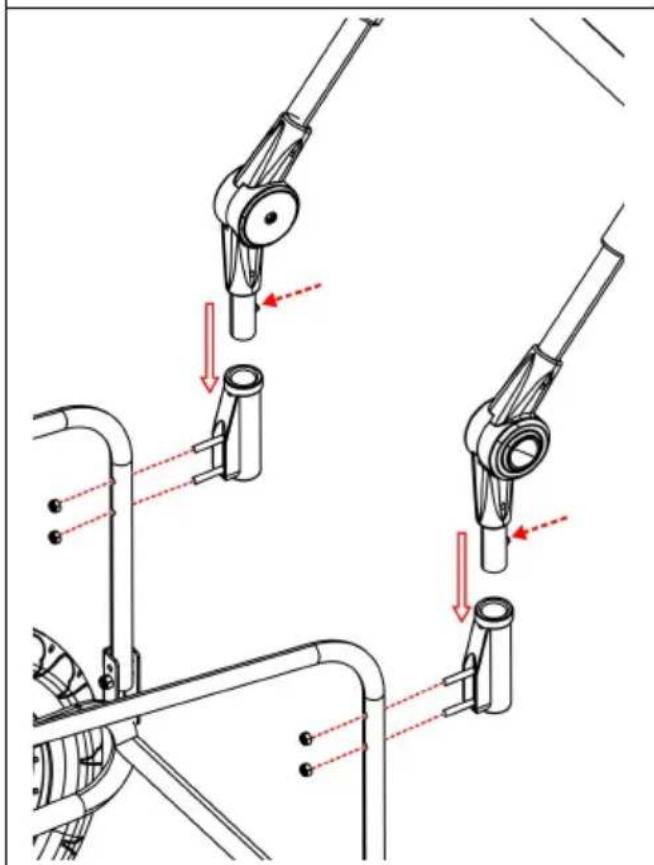

Fäst två handtagsmottagare på ramens bakre rör genom att dra åt muttrarna. På handtagets ändar, tryck på fjäderknapparna och sätt in handtaget i styrets hållare tills två fjäderknappar dyker upp i hålen (Figur 15). För att ta bort handtaget, tryck på knapparna och dra upp handtaget.

Sätt in rektangelröret på framhjulet i rektangelhållaren under den främre ramen. Se till att hålen på båda rektangulära rören är i linje med varandra. Lås framhjulet med snabbspettet (Figur 16).

VIKTIGT: Dragkroken måste tas bort innan du använder barnvagnssatsen.

Kontrollera före varje användning:

1. Hjulen är ordentligt fastsatta på släpet
2. Däcken är pumpade till rekommenderat tryck på däckets sidovägg
3. Dragkroken är ordentligt fastsatt på släpet
4. Hitch är ordentligt fastsatt på cykeln
5. Alla säkerhetsnålar är säkert lästa på plats.
6. Säkerhetsremmen på dragkroken är korrekt monterad
7. Vikten på dragkroken vid kopplingen är större än 6,6 lbs. (3 kg) inte överstiger 17,6 lbs. (8 kg) med fullastad släp
8. Se till att cykeln är i gott skick, särskilt bromsar och däck (se cykeltillverkarens instruktioner)
9. Säkerhetsflaggan är på plats
10. Koppla alltid din hund/husdjur i släpet.

UNDERHÅLL

Förvaring: För längre produktlivslängd, förvara släpvagnen inomhus. Släpvagnen bör inte förvaras vid temperaturer lägre än -23°C eller hög än 65°C.

Tygvård: Handtvätt tygdelar med varmt vatten och mild tvål. ANVÄND INTE blekmedel eller lösningsmedel. Torka torrt och förvara borta från direkt solljus i ett torrt, välventilerat utrymme. Rengör fönster med en mjuk trasa
