Tipo di prodotto	Rimorchio per bicicletta per animali domestici
Marca	Vevor
Modello	TS806
Carico massimo	66 lb (30 kg)
Dimensioni del vano (L x l x A)	30 x 21 x 20,8 pollici (76 x 53 x 53 cm)
Materiale principale	Acciaio e tessuto Oxford 600D
Colore	Arancione e grigio
Ruote	2 ruote posteriori in acciaio 16 x 1,75 pollici, 1 ruota anteriore in plastica 8 pollici
Accessori inclusi	Barra di traino, pararuote, barra maniglia, bandiera di sicurezza, riflettori anteriori e posteriori, kit passeggino, chiavi esagonali
Tipo di attacco	Veloce (perno a sgancio rapido o dado dell'asse)
Utilizzo	Traino bicicletta e passeggino manuale
Freno di stazionamento	Sì, integrato nei pararuote
Sicurezza	Bandiera di sicurezza, riflettori anteriori e posteriori, cinghia di sicurezza, bloccaggio delle barre
Manutenzione	Lavaggio a mano con acqua tiepida e sapone neutro, conservazione interna tra -23°C e 65°C
Garanzia	Certificato di garanzia elettronico disponibile su www.vevor.com/support

Domande frequenti - TS806 Vevor

Qual è il peso massimo che può sopportare il rimorchio Vevor TS806?

Il peso massimo è di 66 lb (30 kg), inclusi l'animale e qualsiasi accessorio.

Il rimorchio può essere utilizzato come passeggino?

Sì, grazie al kit passeggino fornito: installare la ruota anteriore e la maniglia dopo aver rimosso la barra di traino.

Come fissare il rimorchio alla mia bicicletta?

Utilizzare il sistema di attacco fornito. Due metodi: perno a sgancio rapido (lato sinistro dell'asse) o dado dell'asse (per biciclette con dado). Il dado o il perno deve impegnarsi per almeno 5 giri completi.

Quali sono le dimensioni interne del rimorchio?

Le dimensioni del vano sono 30 x 21 x 20,8 pollici (76 x 53 x 53 cm), adatte a un cane di taglia media.

Come mantenere il tessuto del rimorchio?

Lavare a mano con acqua tiepida e sapone neutro. Non usare candeggina o solventi. Asciugare al riparo dal sole in un luogo asciutto e ben ventilato.

C'è un freno sul rimorchio?

Sì, i pararuote fungono da freno di stazionamento. Tirare la maniglia verso l'esterno per frenare, spingerla indietro per rilasciare.

Qual è la pressione di gonfiaggio raccomandata per i pneumatici?

La pressione raccomandata è indicata sul fianco del pneumatico. Non gonfiare oltre: rischio di esplosione.

Posso usare il rimorchio di notte?

Sì, ma con un'illuminazione adeguata. Il rimorchio è fornito di riflettori anteriori (bianchi) e posteriori (rossi). Rispettare le leggi locali.

Come verificare che il rimorchio sia ben fissato prima di ogni uscita?

Verificare: ruote fissate correttamente, pneumatici gonfiati, barra di traino e attacco solidi, perni di sicurezza bloccati, cinghia di sicurezza allacciata, peso sull'attacco tra 6,6 e 17,6 lb (3-8 kg).

Posso usare il rimorchio con una bicicletta ad asse passante?

No, l'attacco fornito non è adatto per assi passanti. Consultare il rivenditore per una soluzione adatta.

MANUALE UTENTE TS806 Vevor

Supporto tecnico e certificato di garanzia elettronica

Importante: conservare queste istruzioni per riferimento futuro

Dimensioni del rimorchio	Grande
Massimo. Lunghezza d'corpo	3 1 pollici (80
Massimo. Altezza delle spalle	18 pollici (46)
Massimo. Peso	66 libbre (30 chilogrammi)

ISTRUZIONI DI SICUREZZA

ATTENZIONE

Leggere le istruzioni prima di mettersi alla guida. Il mancato rispetto delle istruzioni e delle avvertenze contenute nel presente manuale potrebbe provocare lesioni gravi o mortali.

• Consulta un veterinario per assicurarti che sia sicuro trasportare l'animale domestico in un rimorchio.
• Assicurarsi che l'animale non possa entrare in contatto con i raggi delle ruote.
• Controllare frequentemente il comfort e la sicurezza dell'animale,

soprattutto durante la stagione calda o fredda.

• Non lasciare mai l'animale incustodito e assicurarsi sempre che il rimorchio/passeggino non si inclini all'indietro quando il cane entra o esce dal rimorchio.
• NON utilizzare con un carico totale superiore a 66 libbre (30 chilogrammi).
• Non utilizzare mai il rimorchio per animali domestici per trasportare bambini o merci.
• NON apportare alcuna modifica al prodotto. Eventuali pacchi posizionati sul rimorchio potrebbero renderlo instabile.
• NON gonfiare eccessivamente i pneumatici. Il mancato rispetto della pressione nominale sul fianco dello pneumatico può provocare l'esplosione dello pneumatico e possibili lesioni.
• Prima di ogni utilizzo, assicurarsi che il rimorchio non interferisca con la frenata, la pedalata o lo sterzo della bicicletta.
• Rispettare sempre le normative locali quando si utilizza il rimorchio su strade pubbliche.
• Non andare mai in bicicletta di notte senza un'illuminazione adeguata. Rispettare tutti i requisiti legali locali per l'illuminazione.
• Quando usi il tuo rimorchio, stai trainando un peso extra e un veicolo più grande. È necessario concedere più tempo per frenare, rallentare, fermarsi e partire, e lasciare più spazio per svolte e passaggi.

Sperimenta con il rimorchio carico in un'area non congestionata finché non acquisisci familiarità con il modo in cui la tua bicicletta gestisce il traino di un rimorchio.

• Evitare sassi, cordoli, frenate brusche e sterzate improvvise. Evitare di superare gli ostacoli con una ruota poiché ciò potrebbe causare il ribaltamento del rimorchio.
• Viaggiare sempre con le porte anteriore e posteriore completamente chiuse per proteggere l'animale dai detriti volanti ed evitare che salti dal rimorchio.
• Il conducente della bicicletta deve avere almeno 16 anni.
• Limiti di velocità consigliati: - 10 mph (16 km/h) su strade lisce e - 5 mph (8 km/h) in curva o su strade sconnesse.

- Il peso del rimorchio deve essere distribuito correttamente per una movimentazione sicura. Il peso sul connettore dell'attacco deve essere compreso tra 30 N (≈ 6,6 lbs. o 3 kg) e 80 N (≈ 17,6 lbs. o 8 kg). Per misurarlo, carica il rimorchio e posizionalo accanto alla bilancia pesapersone. Sali sulla bilancia e prendi nota del tuo peso. Stande sulla bilancia, sollevare l'estremità della barra di traino di un piede (circa 25 cm) da terra. Se il peso è troppo basso, la ruota posteriore della bicicletta potrebbe perdere trazione. Se è troppo alto, l'attacco potrebbe essere sovraccaricato.

Non sovraccaricare mai il rimorchio e non viaggiare mai con un carico sulla barra di traino che non rientra nell'intervallo specificato compreso tra 3 e 8 kg (6,6 - 17,6 libbre). Distribuire sempre il carico in modo uniforme; in caso contrario, potrebbero verificarsi incidenti con lesioni gravi o mortali. Suggerimento: assicurati che il tuo cane sia posizionato con il baricentro il più vicino possibile all'asse della ruota. Questo è il modo migliore per pedalare con una distribuzione ottimale del peso.

Modello	TS806
Tipo	Traino/spinta manuale
Massimo. Carico	66 libbre
Dimensione cantonitore	30 * 21 * 20,8 pollici
Ruote	Acciaio, 16 x 1,75 polliciPlastica, 8 pollici (anteriore)
Materiale	Acciaio, tessuto Oxford 600D
Colore	Arancione & Grigio

CONTENUTO

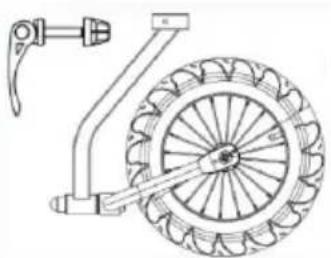

1 attacco universale

1 barra di traino	2 protezioni per ruote
2 supporti per manubrio	1 bandiera
2 x catarifrangenti posteriori ( ro	2 x catarifrangenti anteriori ( bianchi )
1 manubrio	1 ruota anteriore con bloccaggi sgancio rapido
1 chiave da 1 mm + 1 chiave da 19 chiave+esagonale † manuale utente

Come assemblare

1. Apertura del telaio principale

Estrarre il telaio principale del rimorchio e tutti gli altri componenti dal cartone.

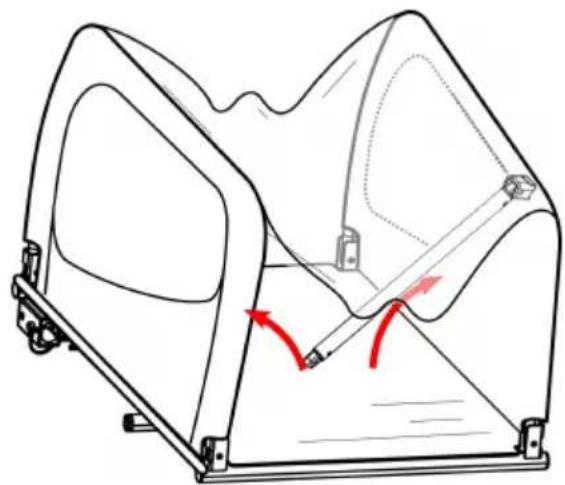

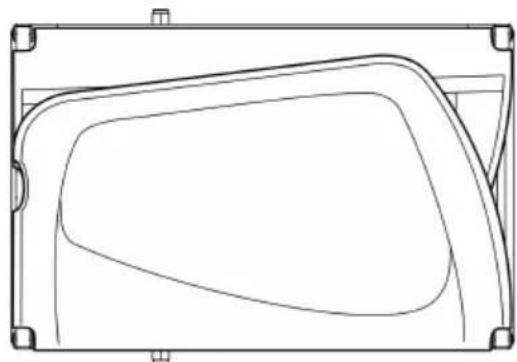

Rimuovere i cappucci protettivi neri sui 4 angoli. Sollevare entrambi i pannelli laterali in posizione verticale (Figura 1).

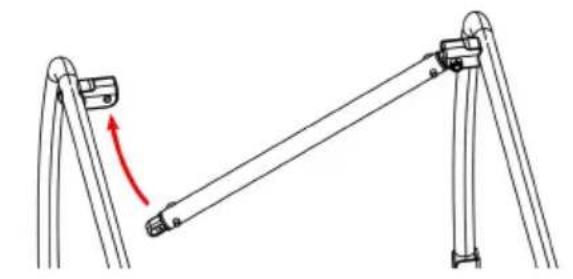

Fissare la traversa alla parte superiore del telaio principale. Bloccare la barra trasversale utilizzando il perno di sicurezza al bullone (Figura 2). Assicurarsi che i perni di sicurezza siano correttamente bloccati in posizione come mostrato (Figura 3).

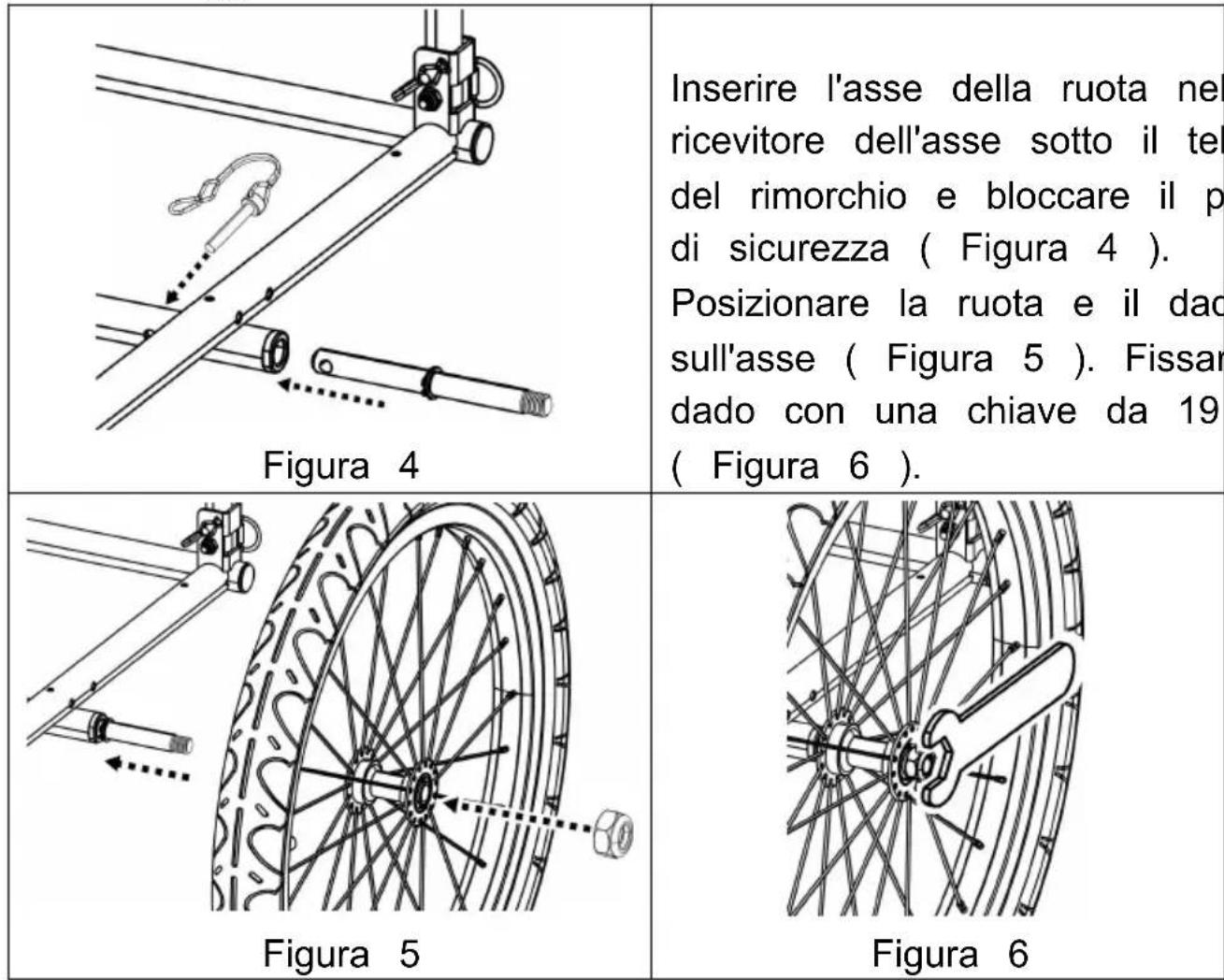

23. Montaggio delle ruote

Inserire l'asse della ruota nel ricevitore dell'asse sotto il telaio del rimorchio e bloccare il perno di sicurezza (Figura 4). Posizionare la ruota e il dado sull'asse (Figura 5). Fissare il dado con una chiave da 19 (Figura 6).

24. Installazione dei freni di stazionamento/protezioni delle ruote

Inserire i bulloni della protezione della ruota attraverso il tubo del telaio. Abbinare i fori nelle protezioni delle ruote ai bulloni. Serrare saldamente con la chiave esagonale (Figura 7). Ripetere per la protezione della ruota sull'altro lato.

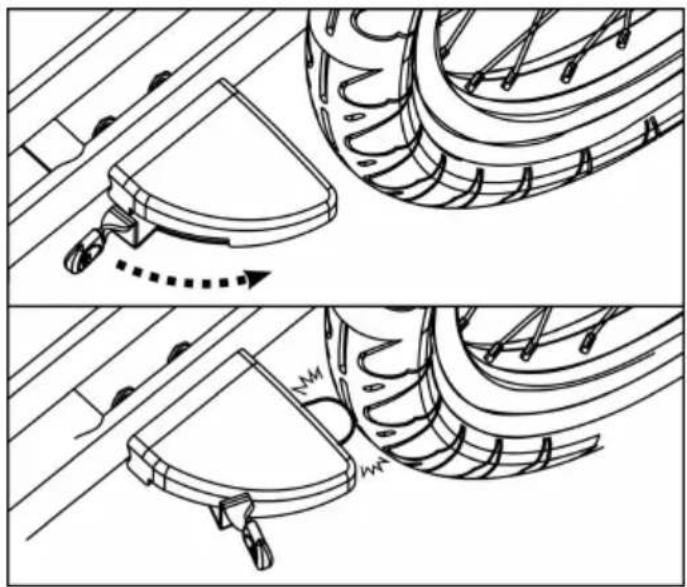

Tirare verso l'esterno la maniglia sulla protezione della ruota per frenare. Spingere indietro la maniglia per rilasciare (Figura 8).

Azionare sempre i freni quando non si guida/si spinge.

25. Attaccare la bandiera

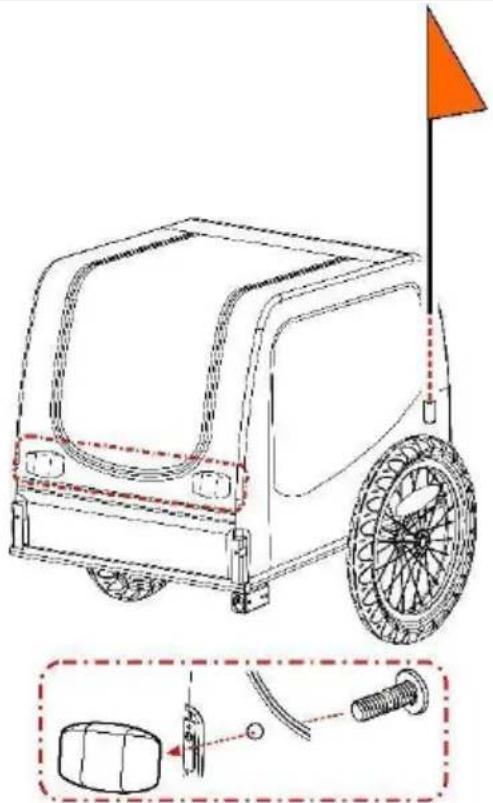

Inserire l'asta della bandiera nella tasca dell'asta della bandiera nell'angolo posteriore sinistro del pannello laterale (Figure 9, 10).

Inserire le viti nei fori sul coperchio per fissare i catarifrangenti

(bianchi) e posteriori (rossi).

26. Installazione della barra di traino

Figura 11

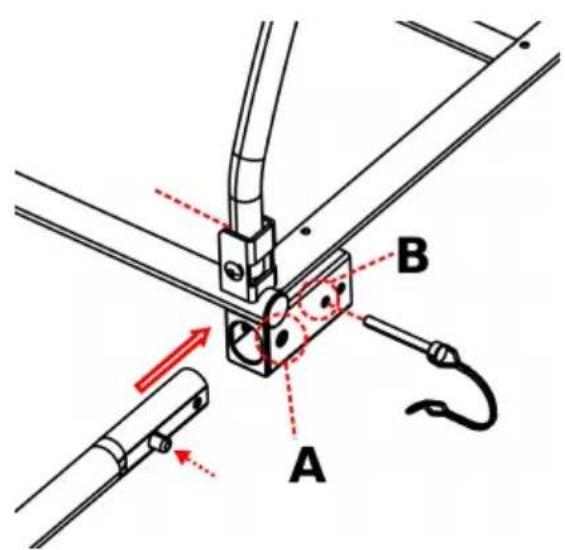

Premendo il pulsante a molla, scorrere la barra di traino nel relativo alloggiamento finché il pulsante a molla non fuoriesce dal foro A. Inserire il perno di sicurezza dal foro B attraverso l'altro lato. Assicurarsi che il perno di sicurezza sia bloccato correttamente in posizione (Figura 11).

27. Collegamento del rimorchio alla bicicletta

a sgancio rapido: rimuovere lo sgancio rapido dal lato sinistro dell'asse posteriore della bicicletta. Installare l'attacco tra lo sgancio rapido e il telaio. Stringere lo sgancio rapido seguendo le indicazioni del produttore della bicicletta. Il gancio può rimanere sulla bicicletta quando il rimorchio viene rimosso (Figura 12).

Il dado di regolazione della tensione deve impegnarsi nella filettatura per almeno cinque giri completi per garantire una forza di bloccaggio adeguata per trattenere saldamente la ruota posteriore. Il mancato serraggio completo del dado di regolazione della tensione può provocare incidenti con lesioni gravi o mortali. Se il perno a sgancio rapido è troppo corto, deve essere sostituito. Consultare un meccanico di biciclette professionista per le parti appropriate e l'assistenza.

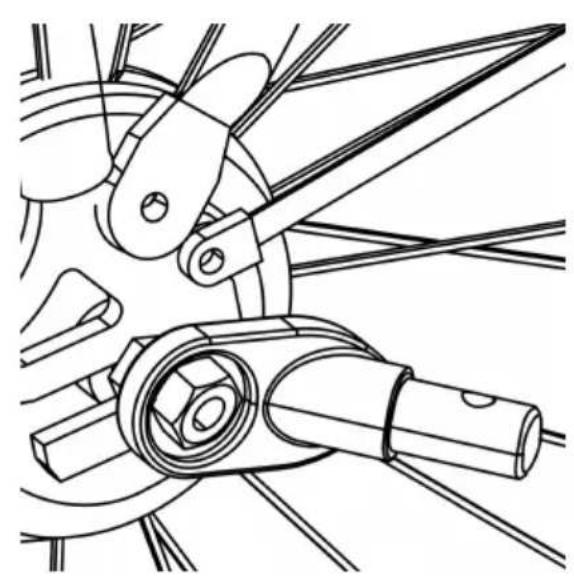

1. Asse con dadi: svitare il dado con rondella dal lato sinistro posteriore della bicicletta. Installare il gancio sull'asse e riavvitare il dado con la rondella (Figura 13).

Il dado dell'asse deve impegnarsi nella filettatura per almeno cinque giri completi per garantire una forza di serraggio adeguata per trattenere saldamente la ruota posteriore. Il mancato serraggio completo del dado può provocare incidenti con lesioni gravi o mortali. Se l'asse è troppo corto, l'attacco universale non può essere utilizzato! Consultare un meccanico di biciclette professionista per le parti appropriate e l'assistenza.

1. Perno passante: l'attacco universale non è adatto a biciclette con perno passante. Si prega di consultare il rivenditore per una soluzione.

Collegare l'accoppiatore alla barra di traino e fissare il perno di sicurezza (Figura 14).

Una volta fissata la barra di traino, avvolgere la cintura di sicurezza attorno al telaio della bicicletta e agganciarla all'anello a D sulla barra di traino.

28. Installazione del kit passeggino

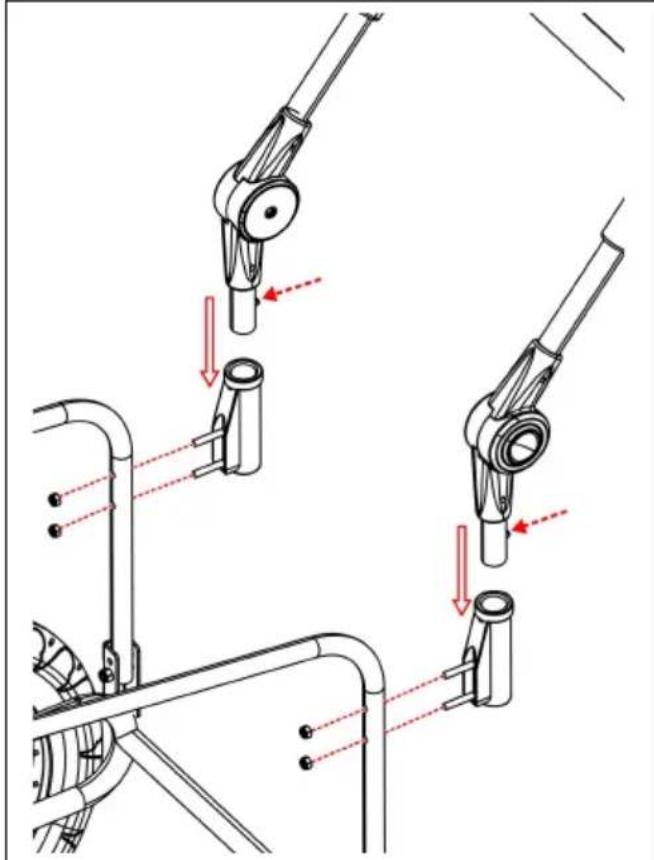

Fissare i due ricevitori della maniglia sui tubi posteriori del telaio stringendo i dadi. Alle estremità della maniglia, premere i pulsanti a molla e far scorrere la maniglia nei ricevitori del manubrio finché i pulsanti a molla non fuoriescono dai fori (Figura 15). Per rimuovere la maniglia, premere i pulsanti e sollevare la maniglia.

Inserire il tubo rettangolare sulla ruota anteriore nel supporto rettangolare sotto il telaio anteriore del rimorchio. Assicurarsi che entrambi i tubi rettangolari siano allineati. Bloccare la ruota anteriore utilizzando il bloccaggio a sgancio rapido (Figura 16). IMPORTANTE: il gancio di traino deve essere rimosso prima di utilizzare il kit passeggino.

Controllare prima di ogni utilizzo:

1. Le ruote sono adeguatamente fissate al rimorchio
2. Gli pneumatici vengono gonfiati alla pressione consigliata sulla parete laterale dello pneumatico
3. La barra di traino è fissata correttamente al rimorchio
4. L'attacco è adeguatamente fissato alla bicicletta.
5. Tutti i perni di sicurezza sono bloccati saldamente in posizione.
6. La cinghia di sicurezza sulla barra di traino è installata correttamente.
7. Il peso della barra di traino sull'attacco è superiore a 6,6 libbre ma non supera i 17,6 libbre (8 kg) con rimorchio a pieno carico.
8. Assicurarsi che la bicicletta sia in buone condizioni di funzionamento, in particolare freni e pneumatici (fare riferimento alle istruzioni del produttore della bicicletta).
9. La bandiera di sicurezza è a posto.
10. Tieni sempre il tuo cane/animale domestico al guinzaglio nel rimorchio.

MANUTENZIONE

Stoccaggio: per una maggiore durata del prodotto, conservare il rimorchio al chiuso. Il rimorchio non deve essere conservato a temperature inferiori a -23 °C (-10 °F) o superiori a 65 °C (150 °F).

Cura del tessuto: lavare a mano le parti in tessuto con acqua tiepida e sapone neutro. NON utilizzare candeggina o solventi. Asciugare e conservare al riparo dalla luce solare diretta in un'area asciutta e ben ventilata. Pulisci le finestre con un panno umido e morbido.
