Producttype	Handmatige aanhangwagen en wandelwagen voor huisdieren
Merk	Vevor
Model	TS810
Maximaal draagvermogen	88 lb (40 kg)
Binnenmaten	80 x 53 x 53 cm (31,5 x 21 x 20,8 inch)
Framemateriaal	Staal
Materiaal van de stof	Oxford stof 600D
Kleur	Grijs zwart
Achterwielen	Staal, 16 x 1,75 inch
Voorwiel	Kunststof, 8 inch (voor gebruik als wandelwagen)
Maximale dierhoogte	56 cm (22 inch) bij de schoft
Maximale dierlengte	80 cm (31,5 inch) van het lichaam
Gewicht van de aanhangwagen (schatting)	Ongeveer 15 kg
Stroomvoorziening	Geen (handmatig)
Hoofdfuncties	Ombouwbare fietsaanhangwagen en wandelwagen, parkeerrem, veiligheidsvlag, reflectoren
Onderhoud en reiniging	Handwas van de stoffen delen met lauw water en milde zeep; geen bleekmiddel of oplosmiddel gebruiken
Veiligheid	Parkeerrem, veiligheidsriem, voorreflectoren (wit) en achterreflectoren (rood), vlag; aanbevolen snelheid max 16 km/u op rechte weg, 8 km/u in bochten
Onderdelen en onderhoudsgemak	Standaard onderdelen (wielen, koppeling, trekstang); technische ondersteuning via www.vevor.com/support
Algemene informatie	Geschikt voor honden en andere huisdieren; vereist een fiets in goede staat; minimumleeftijd fietser: 16 jaar

Veelgestelde vragen - TS810 Vevor

Wat is het maximale draagvermogen van de Vevor TS810 aanhangwagen?

Het maximale draagvermogen is 88 pond (40 kg). Overschrijd deze limiet nooit.

Is de TS810 aanhangwagen compatibel met alle fietsen?

Het is compatibel met de meeste fietsen met een standaard achteras (moer of snelspanner). Niet geschikt voor fietsen met een steekas zonder adapter. Raadpleeg een professionele monteur indien nodig.

Hoe installeer ik de aanhangwagen op een fiets?

Bevestig de universele koppeling aan de achteras van de fiets (snelspanner of moer). Zorg ervoor dat de moer minimaal 5 volledige slagen is aangedraaid. Sluit vervolgens de koppeling van de trekstang aan en vergrendel de veiligheidspen. Bevestig de veiligheidsriem rond het fietsframe.

Kan de TS810 als wandelwagen worden gebruikt zonder fiets?

Ja, het kan worden omgebouwd tot handmatige wandelwagen. Verwijder de trekstang en installeer de wandelwagenset: bevestig de handgreepontvangers aan de achterkant, plaats de telescopische handgreep en monteer het voorwiel met de snelspanner.

Wat zijn de binnenmaten en de geschikte dierformaat?

De bak meet 31,5 x 21 x 20,8 inch (80 x 53 x 53 cm). Het is geschikt voor honden tot 56 cm schofthoogte en 80 cm lichaamslengte.

Hoe onderhoud ik de stof van de aanhangwagen?

Was de stoffen delen met de hand met lauw water en milde zeep. Gebruik geen bleekmiddel of oplosmiddel. Afdrogen en opbergen uit de zon op een droge, goed geventileerde plaats.

Heeft de aanhangwagen remmen?

Ja, het is uitgerust met parkeerremmen op de wielkappen. Trek de hendel naar buiten om te remmen, duw hem terug om te ontgrendelen.

Wat zijn belangrijke veiligheidsmaatregelen?

Laat het dier nooit onbeheerd achter. Gebruik altijd gesloten deuren en een riem. Controleer vóór elke rit of de aanhangwagen het remmen of sturen van de fiets niet beïnvloedt. Houd u aan de snelheidslimieten: 16 km/u op rechte weg, 8 km/u in bochten. Vermijd obstakels.

Hoe bewaar ik de aanhangwagen buiten het seizoen?

Bewaar het binnen, beschermd tegen extreme temperaturen (tussen -23°C en 65°C). Berg het op een droge plaats op om de levensduur te verlengen.

Waar kan ik reserveonderdelen of technische ondersteuning krijgen?

Ga naar de website www.vevor.com/support voor technische ondersteuning en elektronische garantie. U kunt ook contact opnemen met de klantenservice van Vevor.

GEBRUIKSAANWIJZING TS810 Vevor

Belangrijk: Bewaar deze instructies voor toekomstig gebruik.

Lees de instructies voordat u gaat rijden. Het niet naleven van de instructies en waarschuwingen in deze handleiding kan leiden tot ernstig letsel of de dood.

• Raadpleeg een dierenarts om er zeker van te zijn dat uw huisdier in een trailer kan rijden.
• Zorg ervoor dat het huisdier geen contact kan maken met de wielspaken.
• Controleer regelmatig het comfort en de veiligheid van uw huisdier, vooral tijdens warm of koud weer.
• Laat uw huisdier nooit onbeheerd achter en zorg er ALTIJD voor dat de aanhangwagen/wandelwagen niet kan kantelen wanneer de hond de aanhangwagen binnengaat of verlaat.
• NIET gebruiken met een totale belasting van meer dan 38 kg (4
• Gebruik nooit een huisdierenkar voor het vervoeren van kinderen of vracht.
• Breng GEEN wijzigingen aan het product aan. Pakketten die op de aanhangwagen worden geplaatst, kunnen ervoor zorgen dat de aanhangwagen instabiel wordt.
• Pomp de banden NIET te hard op. Het niet naleven van de nominale spanning op de zijwand van de band kan leiden tot explosie van de band en mogelijk letsel.
• Controleer vóór elke rit of de aanhanger het remmen, trappen of sturen van de fiets niet hindert.
• Houd u altijd aan de plaatselijke regelgeving als u de aanhanger op de openbare weg gebruikt.
• Fiets nooit 's nachts zonder voldoende verlichting. Houd u aan alle lokale wettelijke vereisten voor verlichting.
• Wanneer u uw aanhangwagen gebruikt, sleept u extra gewicht en een groter voertuig. U moet meer tijd vrijmaken voor remmen, vertragen, stoppen en starten, en meer ruimte laten voor bochten en doorgangen. Experimenteer met de beladen aanhanger in een rustige omgeving totdat u vertrouwd raakt met hoe uw fiets omgaat met het trekken van een aanhanger.
• Vermijd rotsen, stoepranden, hard remmen en plotseling uitwijken. Vermijd het rijden over obstakels met een wiel, omdat de aanhang hierdoor kan kantelen.
• Rijd altijd met de voor- en achterdeur volledig gesloten om uw huis te beschermen tegen rondvliegend vuil en om te voorkomen dat uw huisdier uit de aanhanger springt.
• De berijder van de fiets moet minimaal 16 jaar oud zijn.
• Aanbevolen snelheidslimieten: - 16 km/u (10 mph) op gladde, rechte wegen - 8 km/u (5 mph) in bochten of op oneffen wegen.
• Voor een veilige hantering moet het gewicht van de aanhanger goed worden verdeeld. Het gewicht op de trekhaak moet tussen 30 N (ongeveer 6,6 lbs. of 3 kg) en 80 N (ongeveer 17,6 lbs. of 8 kg) liggen. Om dit te meten, plaatst u de aanhanger naast de weegschaal. Stap op de

weegschaal en noteer uw gewicht. Terwijl u op de weegschaal staat, houdt u het uiteinde van de trekhaak een voet (ongeveer 25 cm) van de grond. Als het gewicht te laag is, kan het achterwiel van de fiets grip verliezen. Als deze te hoog is, kan de trekhaak overbelast raken.

Overbelast de aanhangwagen nooit en rijd nooit met een

trekhaakbelasting die buiten het gespecificeerde bereik van 6,6 tot 17,6 lbs. (3 - 8 kg) ligt. Verdeel de last altijd gelijkmatig. Als u dit niet doet, kan dit leiden tot ongelukken met ernstig letsel of de dood.

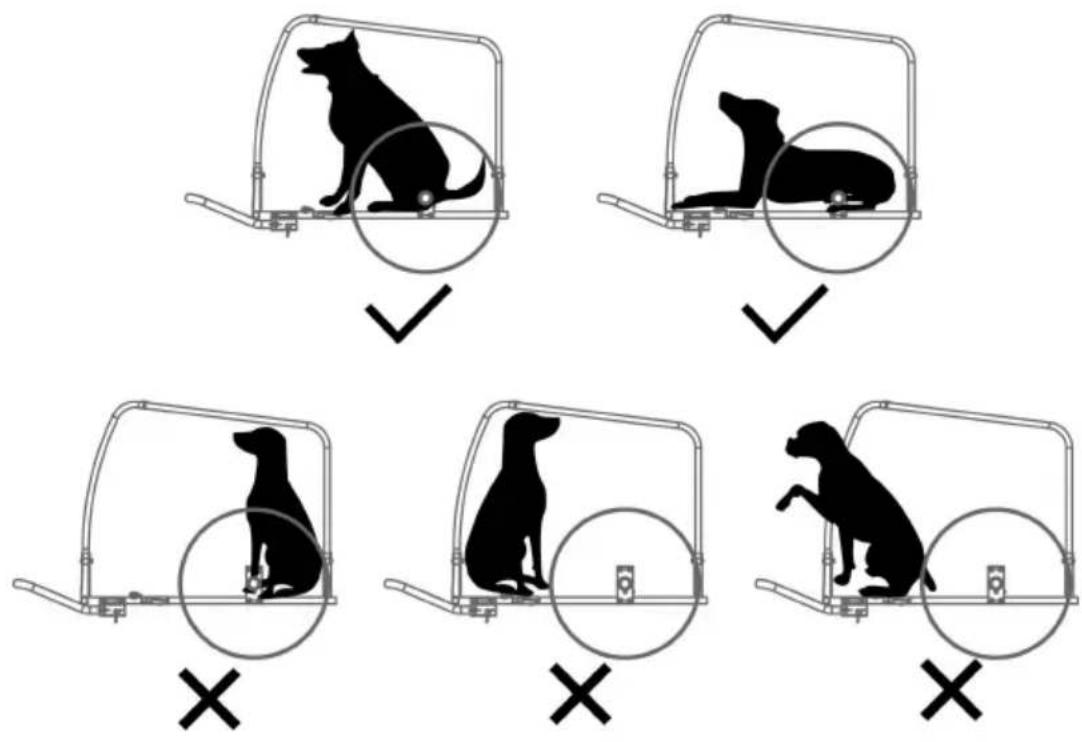

Tip: Zorg ervoor dat uw hond met zijn zwaartepunt zo dicht mogelijk bij de wielas zit. Dit is de beste manier om met een optimale gewichtsverdeling te rijden.

MODEL EN PARAMETERS

Model	TS810
Type	Slepen/handduwen
Max. Laden	88 pond
Bakgrootte	31,5*21*20,8 inch
Wielen	Staal, 16*1,75 inch (achter) Kunststof, 8 inch (voorkant)
Materialial	Staal, 600D Oxford-doek
Kleur	Zwart grijs

INHOUD

1 x hoofdframe	2 x wielen
2 x Wielas	1 x universe trekhaak
1x Trekhaak	2 x weltbeschermer

2 x Stuurhuis

1x Vlag

X voorwiel met snelspanner

1 x sturstang

1 x 11 mm sleutel + 1 x 19 mm sleutel + 1 x inbussleutel + gebruikershandleiding

Montagehandleiding

1. Het hoofdframe openen

Figuur 1	Haal het hoofdframe van de aanhanger en alle andere onderdelen UIT de doos. Verwijde zwarte beschemkappen op hoeken. Breng beiden+zijpaneelen omhoog tot zerechtop staan (Figuur 1).
Bevestig de dwarsbalk aan het bovenste deel van het hoofdfr Breng de dwarsbalk omhoog en vergrendel deze met behulp veiligheidspin die aan de bout is bevestigd (Figuur 2). Zorg de veiligheidspinnen goed op hunplaats+zijn vergrendeld,zoal weergegeven (Figuur 3).
Figuur 2	Figuur 3

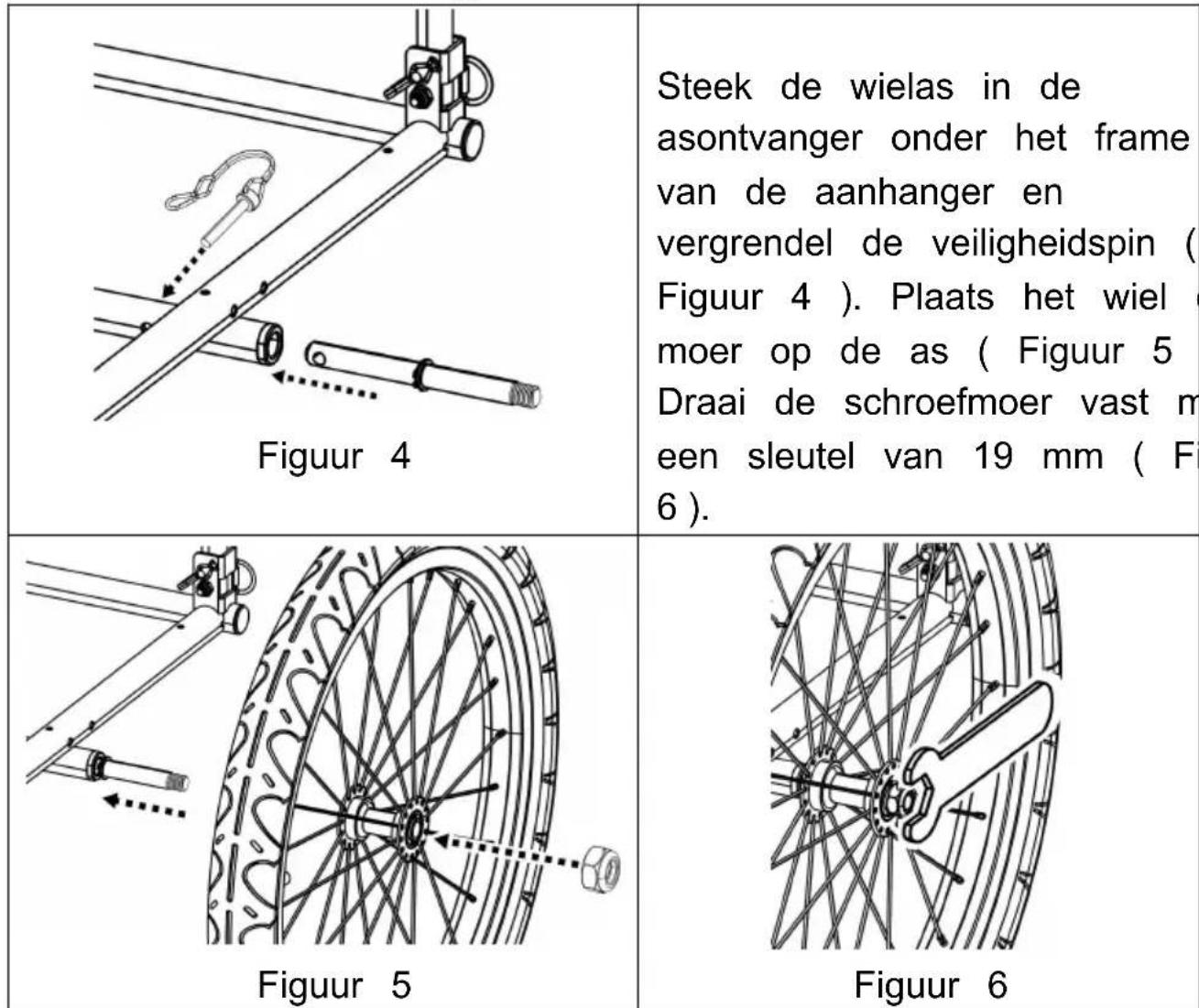

44. De wielen bevestigen

45. De parkeerremmen/wielbeschermers installeren

Steek de wielbeschermingsbouten door de framebuis. Zorg ervoor dat de gaten in de wielbeschermers overeenkomen met de bouten en zet ze stevig vast met een inbussleutel (Figuur 7). Herhaal dit voor de wielbeschermer aan de andere kant.

Figuur 7

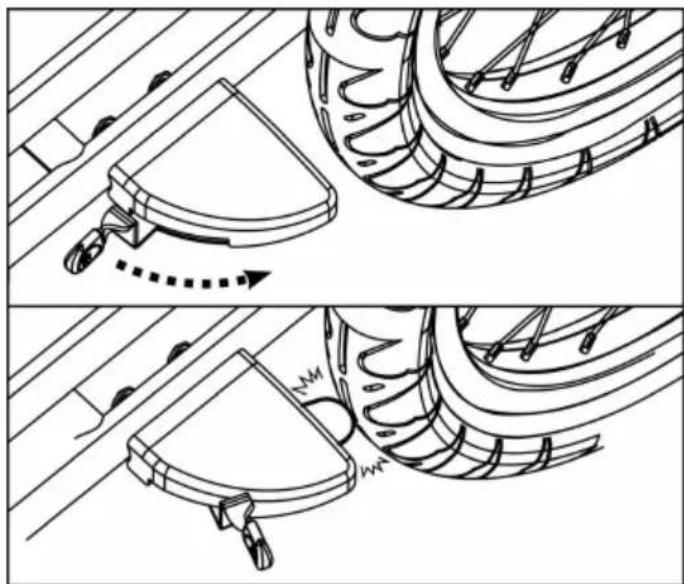

Trek de hendel op de wielbeschermer naar buiten om te remmen. Duw de hendel naar binnen om deze los te maken (Figuur 8).

Figuur 8

WAARSCHUWING

Schakel altijd de remmen in als u niet rijdt/duwt.

46. Het bevestigen van de vlag

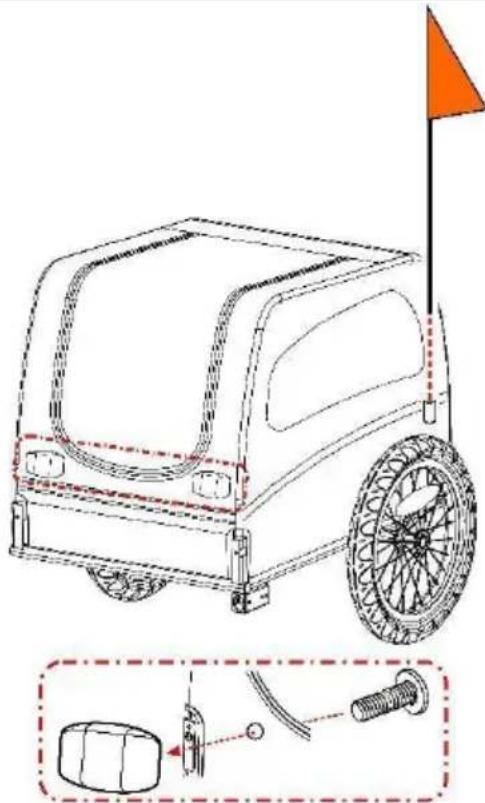

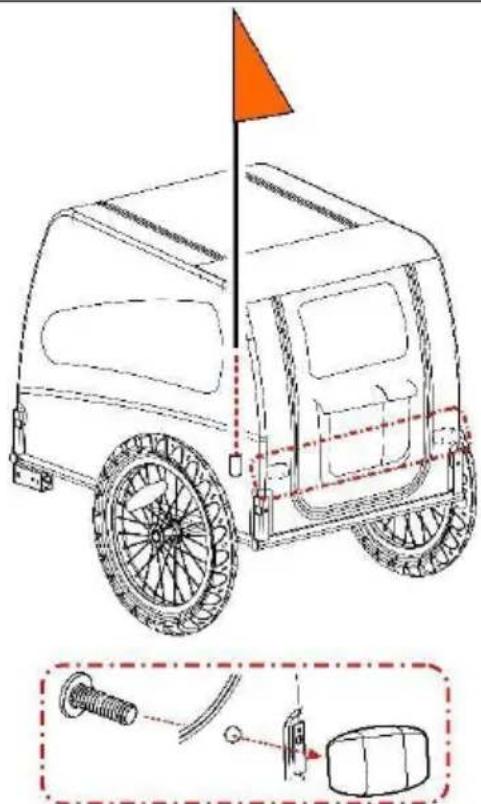

Steek de vlaggenmast in het vlaggenmastvak in de linkerachterkant van het zijpaneel (Figuur 9, Figuur 10).

Steek schroeven in de gaten op het deksel om de voorste...

achterste (rode) reflectoren te bevestigen.

Figuur 9

Figuur 10

47. Het monteren van de trekhaak

Figuur 11

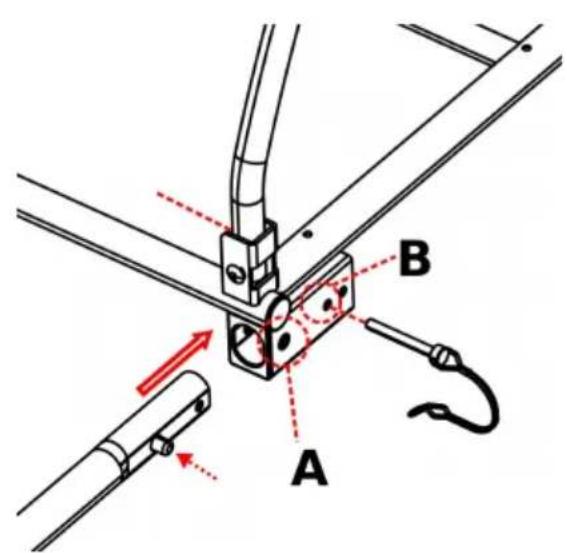

Druk op de veerknop en schuif de trekhaak in de trekhaakontvang totdat de veerknop uit gat A steekt. Steek de veiligheidspin uit het gat door de andere kant. Zorg ervoor dat de veiligheidspin goed op zijn plaats zit (Figuur 11).

48. Aanhangwagen aan fiets bevestigen

1. Snelspanneras: Verwijder de snelspanner aan de linkerkant van de achteras van de fiets. Monteer de trekhaak tussen de snelspanner en het frame. Draai de snelspanner vast volgens de handleiding van de fietsfabrikant. De trekhaak kan op de fiets blijven zitten als de aanhanger is verwijderd (Figuur 12).

Figuur 12

WAARSCHUWING

De spanningsafstelmoer moet minimaal vijf volledige slagen van de schroefdraad grijpen om voldoende klemkracht te garanderen om het achterwiel stevig vast te houden. Als u de spanningsafstelmoer niet volledig vastdraait, kan dit leiden tot ongelukken met ernstig letsel of de dood. Als de snelspanner te kort is, moet deze worden vervangen. Raadpleeg een professionele fietsenmaker voor de juiste onderdelen en hulp.

2. As met moer: Draai de moer met ring los van de linkerk achteras van de fiets. Monteer de trekhaak op de as en sch moer waar vast met de sluitring ( Figuur 1 3 ).
Figuur 13	WAARSCHUWING De asmoer要去 minimaal vrij volledige slagen in de schroefdraad vrijpen om voldoende klemkracht te garanderen om hetijkeniel stevig vast te honden. Als u moer Niet volledig vastdraait, kan dit leiden tot ongelukken met ernstig letsel of de dood. Als as te kort is, kan de universe trekhaak Niet worden gezruikt! Raadpleeg een professionele fietsenmaker voor de juiste onderdelen en hulp.
3. Steekas: De universe trekhaak past Niet op een fiets me Raadpleeg de verkoper voor een möglichke oplossing.
Figuur 14	Sluit de koppeling aan op de trekhaak enzet de veiligheidspin vast ( Figuur 1 4 ). Zodra de trekhaak is bevestigd, wikkelt u de veiligheidsgordel om het frame van de fiets en haakt u deze de D-ring op de trekhaak.

49. De kinderwagenset installeren

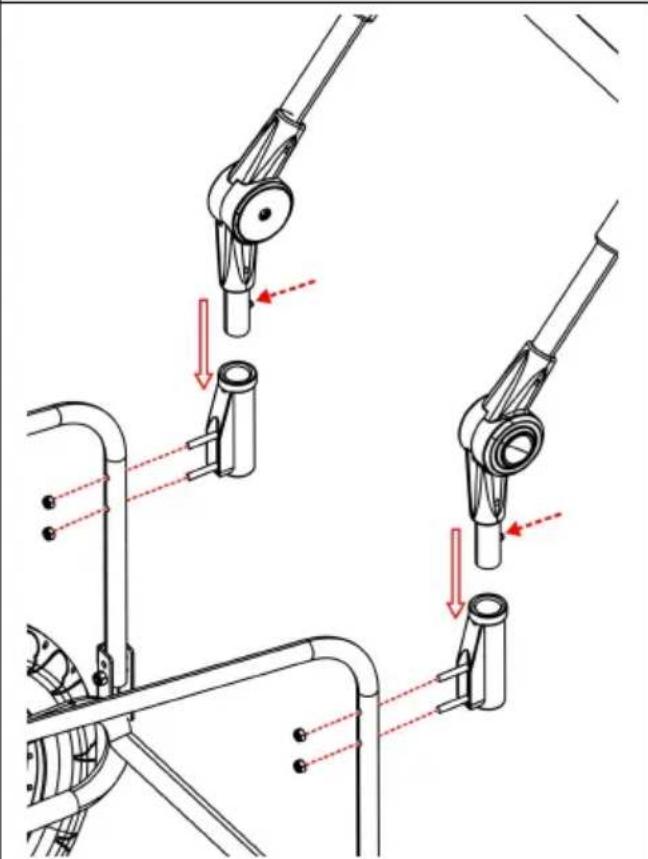

Bevestig twee handgreepontvangers op de buitenste buizen van het frame door de moeren aan te draaien. Druk aan de uiteinden van de handgreep op de veerknoppen en schuif de handgreep in de stuurhouders totdat twee veerknoppen door de gaten omhoog komen (Figuur 15). Om de handgreep te verwijderen, drukt u op de knoppen en trekt u de handgreep omhoog.

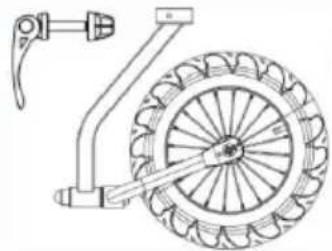

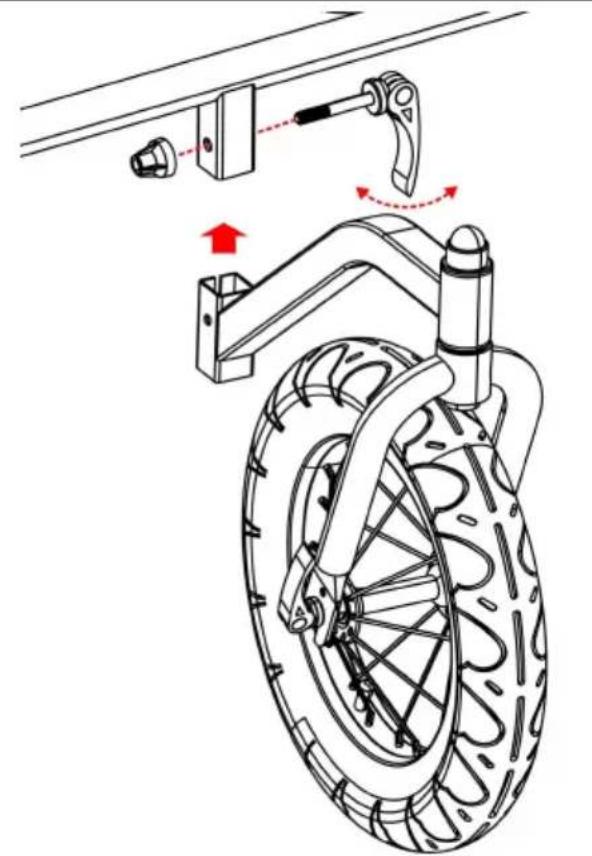

Steek de rechthoekige buis op het voorwiel in de rechthoekige opening onder het voorframe van de aanhanger. Zorg ervoor dat de rechthoekige buizen op een lijn liggen. Vergrendel het met behulp van de snelspanner (Figuur 16).

BELANGRIJK: De trekhaak moet worden verwijderd voordat u de kinderwagenseenheid gebruikt.

Figuur 15

Figuur 16

Voordat u gaat rijden

Controleer vóór elk gebruik:

1. De waren zijn goed vastgezet aan de aanhanger
2. De banden zijn opgepompt tot de aanbevolen spanning op de zijwand van de band
3. De trekhaak is goed vastgemaakt aan de aanhanger
4. De trekhaak is goed vastgemaakt aan de fiets
5. Alle veiligheidsspelden zijn veilig op hun plaats vergrendeld.
6. De veiligheidsriem op de trekhaak is correct geïnstalleerd
7. Het gewicht van de trekhaak bij de koppeling is groter dan 6,6 kg, maar niet meer dan 17,6 lbs. (8 kg) met volgeladen aanhangwagen
8. Zorg ervoor dat de fiets in goede staat verkeert, vooral de remmen en banden (raadpleeg de instructies van de fietsfabrikant)
9. De veiligheidsvlag is aanwezig
10. Laat uw hond/huisdier altijd aangelijnd in de aanhanger.

ONDERHOUD

Opslag: Voor een langere levensduur van het product kunt u de trailer binnenshuis opslaan. De aanhangwagen mag niet worden opgeslagen bij temperaturen lager dan -23 °C of hoger dan 65 °C.

Onderhoud van de stof: was de stoffen onderdelen met de hand in warm water en milde zeep. Gebruik GEEN bleekmiddel of oplosmiddel. Droogvegen en buiten direct zonlicht bewaren in een droge, goed geventileerde ruimte. Maak ramen schoon met een vochtige, zachte doek.

Technische ondersteuning en e-garantiecertificaat: www.vevor.com/support
