Typ produktu	Przyczepa/wózek ręczny dla zwierząt domowych
Marka	Vevor
Model	TS810
Maksymalne obciążenie	88 funtów (40 kg)
Wymiary wewnętrzne	80 x 53 x 53 cm (31,5 x 21 x 20,8 cala)
Materiał ramy	Stal
Materiał plandeki	Tkanina Oxford 600D
Kolor	Szary czarny
Tylne koła	Stal, 16 x 1,75 cala
Przednie koło	Plastik, 8 cali (do użytku jako wózek)
Maksymalna wysokość zwierzęcia	56 cm (22 cale) w kłębie
Maksymalna długość zwierzęcia	80 cm (31,5 cala) tułowia
Waga przyczepy (szacunkowo)	Około 15 kg
Zasilanie	Brak (ręczna)
Główne funkcje	Przyczepa rowerowa i składany wózek, hamulec postojowy, flaga bezpieczeństwa, odblaski
Konserwacja i czyszczenie	Ręczne pranie części tkaninowych w ciepłej wodzie z łagodnym mydłem; nie używać wybielacza ani rozpuszczalników
Bezpieczeństwo	Hamulce postojowe, pas bezpieczeństwa, odblaski przednie (białe) i tylne (czerwone), flaga; zalecana prędkość maks. 16 km/h na prostej drodze, 8 km/h na zakrętach
Części zamienne i naprawialność	Standardowe części (koła, zaczep, dyszel); wsparcie techniczne przez www.vevor.com/support
Informacje ogólne	Odpowiedni dla psów i innych zwierząt domowych; wymaga roweru w dobrym stanie; minimalny wiek rowerzysty: 16 lat

Często zadawane pytania - TS810 Vevor

Jaka jest maksymalna ładowność przyczepy Vevor TS810?

Maksymalne obciążenie wynosi 88 funtów (40 kg). Nigdy nie przekraczaj tego limitu.

Czy przyczepa TS810 jest kompatybilna ze wszystkimi rowerami?

Jest kompatybilna z większością rowerów wyposażonych w standardową oś tylną (na nakrętkę lub szybkozamykacz). Nie pasuje do rowerów z osią przelotową bez adaptera. W razie potrzeby skonsultuj się z profesjonalnym mechanikiem.

Jak zamontować przyczepę na rowerze?

Przymocuj uniwersalny zaczep do tylnej osi roweru (szybkozamykacz lub nakrętka). Upewnij się, że nakrętka jest dokręcona na co najmniej 5 pełnych obrotów. Następnie podłącz sprzęgacz dyszla i zablokuj sworzeń bezpieczeństwa. Przepnij pas bezpieczeństwa wokół ramy roweru.

Czy można używać TS810 jako wózka bez roweru?

Tak, można ją przekształcić w wózek ręczny. Zdejmij dyszel i zamontuj zestaw wózka: przymocuj uchwyty rączki z tyłu, włóż teleskopową rączkę i zamontuj przednie koło za pomocą sworznia szybkiego montażu.

Jakie są wymiary wewnętrzne i rozmiar zwierzęcia odpowiedni?

Skrzynia ma wymiary 31,5 x 21 x 20,8 cala (80 x 53 x 53 cm). Nadaje się dla psów do 56 cm wysokości w kłębie i 80 cm długości tułowia.

Jak dbać o tkaninę przyczepy?

Prać części tkaninowe ręcznie w ciepłej wodzie z łagodnym mydłem. Nie używać wybielacza ani rozpuszczalników. Osuszyć i przechowywać z dala od słońca w suchym i wentylowanym miejscu.

Czy przyczepa ma hamulce?

Tak, jest wyposażona w hamulce postojowe na błotnikach. Pociągnij dźwignię na zewnątrz, aby zahamować, wciśnij ją z powrotem, aby zwolnić.

Jakie są ważne środki ostrożności?

Nigdy nie zostawiaj zwierzęcia bez nadzoru. Zawsze używaj zamkniętych drzwi i smyczy. Przed każdym wyjazdem sprawdź, czy przyczepa nie wpływa na hamowanie lub kierowanie rowerem. Przestrzegaj limitów prędkości: 16 km/h na prostej drodze, 8 km/h na zakrętach. Unikaj przeszkód.

Jak przechowywać przyczepę poza sezonem?

Przechowuj ją w pomieszczeniu, z dala od ekstremalnych temperatur (między -23°C a 65°C). Umieść w suchym miejscu, aby przedłużyć jej żywotność.

Gdzie mogę uzyskać części zamienne lub wsparcie techniczne?

Odwiedź stronę www.vevor.com/support w celu uzyskania pomocy technicznej i gwarancji elektronicznej. Możesz również skontaktować się z obsługą klienta Vevor.

INSTRUKCJA OBSŁUGI TS810 Vevor

Wsparcie techniczne i certyfikat e-gwarancji

Ważne: Zachowaj tę instrukcję do wykorzystania w przyszłości

Rozmiar przyczepy	Duź
Maks. Wzrost	3 1 cal (8 0
Maks. Wysokość ramio	22 cale (56 c
Maks. Waga	88 funtew (40k

INSTRUKCJE BEZPIECZEŃSTWA

OSTRZEŻENIE

Przeczytaj instrukcje przed użyciem. Niezastosowanie się do instrukcji i ostrzeżeń zawartych w tej instrukcji może spowodować poważne obrażenia lub śmierć.

• Skonsultuj się z weterynarzem, aby upewnić się, że podróżowanie w przyczepie jest bezpieczne dla Twojego zwierzaka.
• Upewnij się, że zwierzę nie ma kontaktu ze szprychami kół.
• Często sprawdzaj komfort i bezpieczeństwo swojego zwierzaka, zwłaszcza podczas upałów lub mrozów.
• Nigdy nie zostawiaj zwierzęcia bez opieki i ZAWSZE TRZYMAJ PRZYCZEPĘ, ABY NIE PRZEWRÓCIŁA SIĘ DO TYŁU, GDY PIES WCHODZI LUB WYCHODZI Z PRZYCZEPY.
• NIE używać przy całkowitym obciążeniu przekraczającym 88 funtów.

(40 kg).

• Nigdy nie używaj przyczepki dla zwierząt do przewożenia ładunku.
• NIE wprowadzaj żadnych modyfikacji produktu. Wszelkie obciążenia umieszczone na przyczepie mogą spowodować, że przyczepa stanie się niestabilna.
• NIE pompuj opon nadmiernie. Nieprzestrzeganie ciśnienia znamionowego na boku opony może spowodować eksplozję opony i poważne obrażenia.
• Przed każdą jazdą należy upewnić się, że przyczepka nie utrudnia hamowania, pedałowania lub kierowania rowerem.
• Używając przyczepy na drogach publicznych, zawsze przestrzegaj lokalnych przepisów.
• Nigdy nie jedź rowerem w nocy bez odpowiedniego oświetlenia. Należy przestrzegać wszystkich lokalnych wymagań prawnych dotyczących oświetlenia.
• Korzystając z przyczepy, holujesz dodatkowy ciężar i zwiększasz masę pojazdu. Musisz zapewnić więcej czasu na hamowanie, zwalnianie, zatrzymywanie i ruszanie oraz zapewnić więcej miejsca na zakrętach. Eksperymentuj z załadowaną przyczepką w niedużym ruchu, aby poznać, jak Twój rower radzi sobie z holowaniem przyczepy.
• Unikaj kamieni, krawężników, gwałtownego hamowania i nagłych skrętów. Unikaj przejeżdżania przez przeszkody jednym kołem, gdyż może to spowodować przewrócenie się przyczepki.
• drzwiami przednimi i tylnymi, aby chronić zwierzę przed latającymi odłamkami i wyskakiwaniem z przyczepki
• Osoba jadąca na rowerze musi mieć ukończone 16 lat.
• Zalecane ograniczenia prędkości: - 16 km/h na gładkich, prostych drogach - 5 mil na godzinę (8 km/h) podczas skręcania lub na nierównych drogach.
• Aby zapewnić bezpieczną obsługę, ciężar przyczepy musi być odpowiednio rozłożony. Ciężar na zaczepie powinien mieścić się w zakresie od 30 N (≈ 6,6 funta lub 3 kg) do 80 N (≈17,6 funta

Aby to zmierzyć, załaduj przyczepę i umieść ją obok wagi. Wejdź na wagę i zanotuj swoją wagę. Stojąc na wadze, podnieś hak holowniczy na wysokość jednej stopy (około 25 cm) nad podłoże. Jeśli masa jest zbyt niska, tylne koło roweru straci przyczepność. Jeśli jest za wysoka, zaczep może być przeciążony.

Nigdy nie przeciążaj przyczepy i nigdy nie przekraczaj obciążenia haka holowniczego poza określony zakres od 6,6 do 17,6 funta. - 8 kg). Zawsze rozkładaj ładunek równomiernie. Niezastosowanie się do tego zalecenia może spowodować wypadek skutkujący poważnymi obrażeniami lub śmiercią.

Wskazówka: Upewnij się, że Twój pies znajduje się tak, aby środek ciężkości znajdował się jak najbliżej osi koła. To najlepszy sposób jazdy przy optymalnym rozłożeniu ciężaru.

Model	TS810
Typ	Holowanie/pchanie ręczne
Maks. Obćzenia	88 funów
Rozmiar pojemnika	31,5 * 21 * 20,8 cala
Koă	Stal, 16*1,75 cala (tył) Plastik, 8 cali (przód)
Material	Stal, tkanina Oxford 600D
Kolor	Czarny szary

1 x rama glówna	2x koła
2 x Oś koła	1 x zaczep uniwersalny
1 x hak holowniczy	2 x osłona koła

2 x uchwyt na kierownicę

1 x flaga

2 x tylne światła odblaskowe (czerwone)

2 x reflektory przednie (białe)

1 x uchwyt

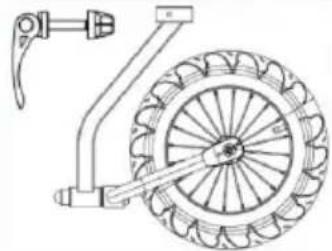

1 x przednie koło z szybkozamykaczem

1 x 1 klucz 11 mm + 1 x klucz 19 mm + 1 x klucz sześciokątny + obsługa

Jak złożyć

1. Otwieranie ramy głównej

Rysunek 1	Wyjmij rame glówn przyczepy wzystkie pozostale elementy z kartonu. Zȩć czarne zaśćpki ochonne z 4 rogów. Podniajs panele boczne do poźycji pionowej (Rysunek 1).
Przymocuj poprzejcie do górne czȩsci ramy glównej. Podniajs zablokuj poprzejcie za pomoczą zawleczy przymocowaney do są Rysunek 2). Upewnij są, są agrafki są sprawlłowo zablokowa mistręscu, jak pokazano (Rysunek 3).
Rysunek 2	Rysunek 3

37. Mocowanie kół

Rysunek 4	Włódź oś koła do mocowania pod ramą przyczepy i zablok zawleczkte ( Rysunek 4 ). Za koło i nakȩtkę na oś ( Rys 5 ). Dokȩć nikȩtkę za pon klucza 19 mm ( Rysunek 6
Rysunek 5	Rysunek 6

38. Montaż hamulców postojowych/osłon kół

Włóż śruby osłony koła przez rurę ramy. Dopasuj otwory w kołach do śrub. Dokręć mocno kluczem sześciokątnym (Rysunek 7). Powtórzyć dla osłony koła po drugiej stronie.

Rysunek 7

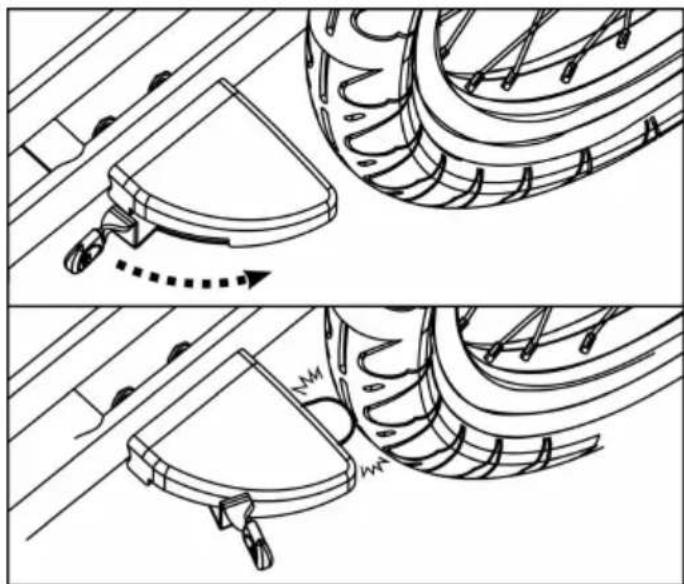

Aby zahamować, pociągnij na zewnątrz uchwyt na osłonie koła. Naciśnij uchwyt do tyłu, aby go zwolnić (Rysunek 8).

Rysunek 8

OSTRZEŻENIE

Zawsze włączaj hamulce, gdy nie jeździsz/pchasz.

39. Mocowanie flagi

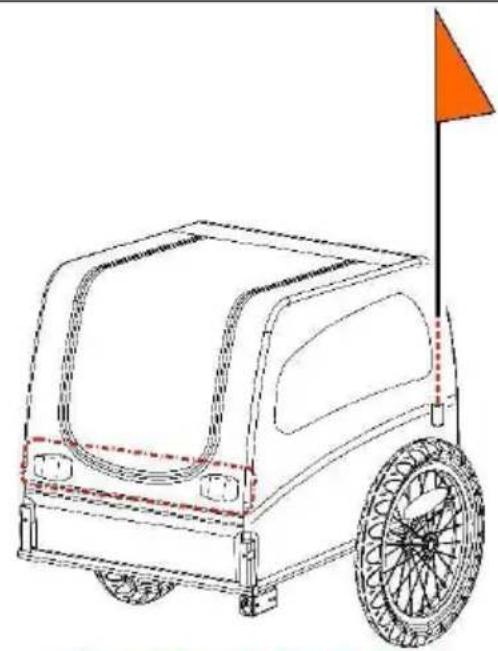

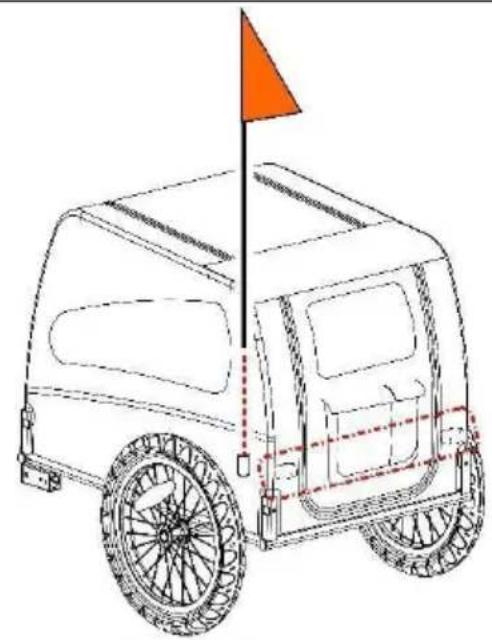

Włóż maszt flagowy do kieszeni masztu w lewym tylnym rogu bocznym (Rysunek 9, Rysunek 10).

Włóż śruby w otwory w osłonie, aby przymocować przednie (

tylne (czerwone) światła odblaskowe.

Rysunek 9

Rysunek 10

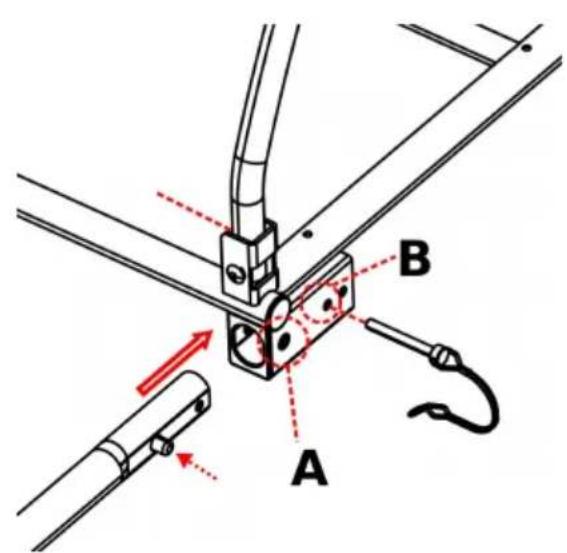

40. Montaż haka holowniczego

Rysunek 11

Naciskając przycisk sprężynowy, wsuwaj dyszel w uchwyt dyszla aż przycisk sprężynowy wysunie się z otworu A. Włóż agrafkę w otwór B przy drugiej stronie. Upewnij się, że zawleczka zabezpieczająca jest prawidłowo zablokowana na swoim miejscu (Rysunek 11).

41. Mocowanie przyczepki do roweru

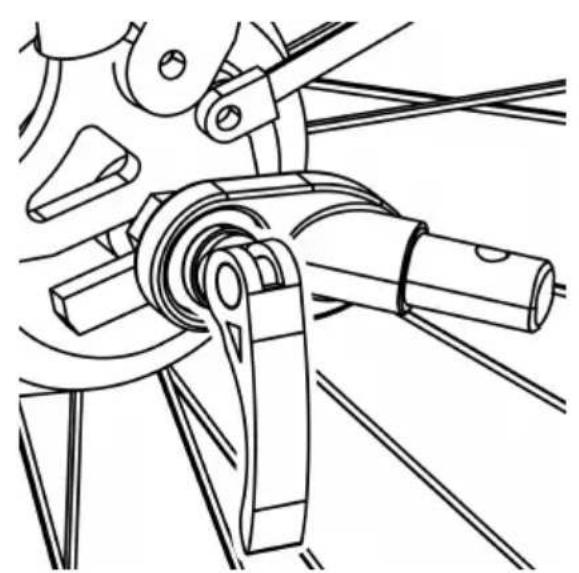

1. Oś szybkozamykająca: Zdejmij szybkozamykacz z lewej strony tylnej osi roweru. Zamontuj zaczep pomiędzy szybkozamykaczem a ramą. Dokręć szybkozamykacz zgodnie z instrukcją producenta roweru. Zaczep może pozostać na rowerze po zdjęciu przyczepki (Rysunek 12).

Rysunek 12

OSTRZEŻENIE

Nakrętka regulująca napięcie musi się stykać z gwintem przy co najmniej pięciu pełnych obrotach, aby zapewnić odpowiednią siłę docisku i pewne trzymanie tylnego koła. Niedokręcenie nakrętki regulującej napięcie może spowodować wypadek skutkujący poważnymi obrażeniami lub śmiercią. Jeśli szybkozamykacz jest za krótki, należy go wymienić. Aby uzyskać odpowiednie części i pomoc, skonsultuj się z profesjonalnym mechanikiem rowerowym.

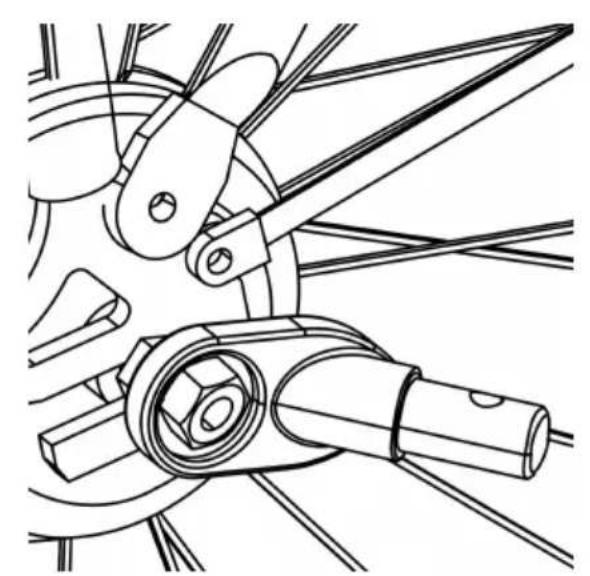

1. Oś nakrętkowa: Odkręć nakrętkę z podkładką z lewej strony osi roweru. Zamontuj zaczep na osi i ponownie przykręć nakrętkę z podkładką (Rysunek 13).

Rysunek 13

OSTRZEŻENIE

Nakrętka osi musi być przykręcona gwintem przez co najmniej pięć pełnych obrotów, aby zapewnić odpowiednią siłę zacisku i pewne trzymanie tylnego koła.

Niedokręcenie nakrętki do końca może spowodować wypadek skutkujący poważnymi obrażeniami lub śmiercią. Jeśli jest za krótka, nie stosuj zaczepu uniwersalnego! Aby uzyskać odpowiednie części i pomoc, skonsultuj się z profesjonalnym mechanikiem rowerowym.

1. Oś przelotowa: Uniwersalny zaczep nie pasuje do roweru z osią przelotową. Aby uzyskać odpowiednie rozwiązanie, skontaktuj się ze sprzedawcą.

Rysunek 14

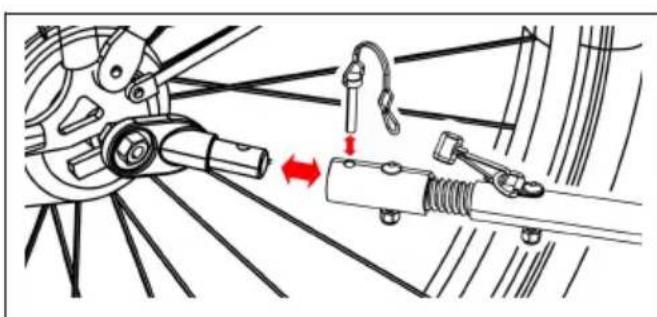

Podłącz do haka holowniczego i zabezpiecz zawleczką (Rysunek 14).

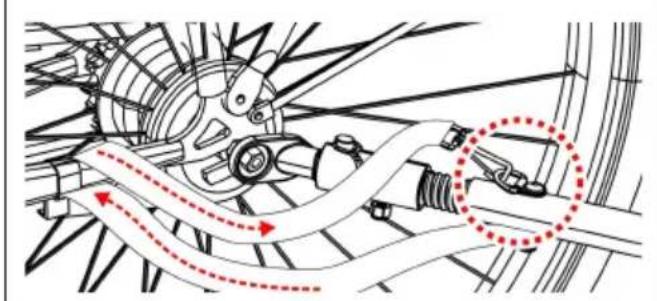

Po zamocowaniu haka holowniczego owiń pas bezpieczeństwa wokół ramy roweru i zaczep go o pierścień D na haku holowniczym.

42. Instalowanie zestawu wózka

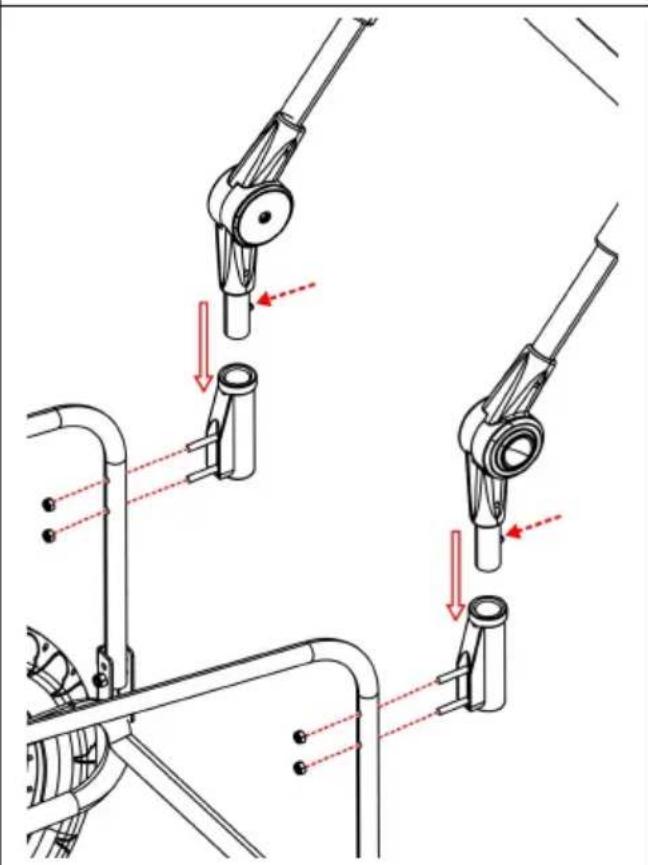

Zamocuj dwa uchwyty na tylnych rurach ramy, dokręcając nakrętki na końcach uchwytów. Naciśnij przyciski sprężynowe i wsuń uchwyt w gniazda kierownicy, aż dwa przyciski sprężynowe wysuną się z otworów (Rysunek 15). Aby zdjąć uchwyt, naciśnij przyciski i wyciągnij uchwyt.

Włóż prostokątną rurę przyczepy. Upewnij się, że otwory na obu prostokątnych rurach pokrywają się. Zablokuj przednie koło za pomocą szybkozamykacza (Rysunek 16).

WAŻNE: Przed użyciem zestawu spacerowego należy zdemontować hak holowniczy.

Rysunek 15

Rysunek 16

Przed jazdą

Sprawdź przed użyciem:

1. Koła są prawidłowo przymocowane do przyczepy
2. Opony są napompowane do zalecanego ciśnienia na bocznej ścianie opony
3. Hak holowniczy jest prawidłowo przymocowany do przyczepy
4. Zaczepy są prawidłowo przymocowane do roweru
5. Wszystkie agrafki są bezpiecznie zablokowane na swoim miejscu.
6. Pasek zabezpieczający na haku holowniczym jest prawidłowo zamontowany
7. Masa haka holowniczego na sprzęgu jest większa niż 6,6 funta, ale nie przekracza 17,6 funta (8 kg) z całkowicie załadowaną przyczepą
8. Upewnij się, że rower jest w dobrym stanie, szczególnie hamulce i opony (patrz instrukcja producenta roweru)
9. Flaga bezpieczeństwa jest na swoim miejscu.
10. Zawsze prowadź psa/zwierzę w przyczepie.

KONSERWACJA

Przechowywanie: Aby przedłużyć żywotność produktu, przechowuj przyczepę w pomieszczeniu zamkniętym. Przyczepy nie należy przechowywać w temperaturze niższej niż -10°F (-23°C) ani wyższej niż 150°F (65°C).

Pielęgnacja tkanin: Części tkaniny prać ręcznie w ciepłej wodzie i łagodnym mydle. NIE używaj wybielaczy ani rozpuszczalników. Wytrzeć do sucha i przechowywać z dala od bezpośredniego światła słonecznego w suchym, dobrze wentylowanym miejscu. Czyść okna wilgotną, miękką ściereczką
