Type de produit	Cale de roue de moto
Marque	Vevor
Modèle	TY210075
Capacité de charge maximale	1800 lb (environ 816 kg)
Diamètre de pneu adapté	15 à 22 pouces
Largeur de pneu adapté	3 à 7 pouces
Matière principale	Acier
Assemblage	Nécessite assemblage – instructions fournies – montage sur béton ou benne de camion
Fonction principale	Bloquer et immobiliser la roue avant d’une moto pour le transport ou le stockage
Mécanisme de verrouillage	Support pivotant qui se ferme lorsque la roue est en place
Réglage	Position du support de roue ajustable selon la taille du pneu
Vitesse maximale de transport	88 km/h (55 mph)
Sécurité	Utiliser des sangles de fixation – ne pas dépasser la capacité – porter des équipements de protection – ne pas utiliser sous influence
Entretien	Vérifier l’état des composants – serrer la visserie – nettoyer régulièrement – remplacer si endommagé
Pièces détachées	Berceau de roue, support de roue, base, support avant, œillets, bouchons, rondelles, écrous, broches en R, tige, boulons (voir manuel)
Garantie	Assistance technique et certificat de garantie électronique via www.vevor.com

FOIRE AUX QUESTIONS - TY210075 Vevor

Quel est le poids maximum supporté par la cale de roue Vevor TY210075 ?

La capacité de charge maximale est de 1800 lb (environ 816 kg). Ne jamais dépasser cette limite pour éviter tout risque de défaillance et de blessure.

Quelles tailles de pneus sont compatibles avec cette cale de roue ?

La cale accepte les pneus de diamètre 15 à 22 pouces et de largeur 3 à 7 pouces. Le support de roue peut être ajusté pour s'adapter à différentes dimensions.

Comment assembler la cale de roue Vevor TY210075 ?

Suivez les étapes du manuel : assemblez le support avant sur la base avec les boulons, rondelles et écrous. Ensuite, montez le support de roue sur la base à l'aide de la tige, des rondelles et des goupilles en R. Assurez-vous que toutes les fixations sont bien serrées avant utilisation.

Où peut-on installer la cale de roue ?

La cale doit être fixée sur une surface en béton solide et plane ou dans une benne de camion. Utilisez des ancrages pour béton ou du matériel de montage adapté et percez les trous aux emplacements prévus dans la base.

Comment utiliser la cale de roue pour immobiliser une moto ?

Abaissez le bord avant du support pivotant, puis poussez lentement la moto dans la cale. La roue fait pivoter le support qui se ferme et bloque la roue. Pour une utilisation en transport, fixez la moto avec des sangles (non fournies).

Comment libérer la moto de la cale de roue ?

Retirez d'abord tout support de stabilité supplémentaire (sangles). Ensuite, avec l'aide d'une autre personne, faites lentement reculer la moto pour dégager la roue du support pivotant.

Quelles sont les précautions de sécurité à respecter ?

Portez toujours des chaussures de sécurité, un casque et des gants. Ne portez pas de vêtements amples. Ne travaillez jamais sous l'influence de l'alcool ou de drogues. Fixez solidement la moto avec des sangles lors du transport et respectez la vitesse maximale de 88 km/h.

Comment entretenir la cale de roue ?

Vérifiez régulièrement l'état des composants (soudures, visserie, pivot). Nettoyez la cale pour enlever la saleté et la graisse. Si une pièce est endommagée ou si une soudure est cassée, remplacez le produit.

Où trouver les pièces de rechange pour la cale de roue TY210075 ?

Consultez la liste des pièces dans le manuel (berceau de roue, support, boulons, etc.). Pour commander des pièces, contactez le service client Vevor à l'adresse [e-mail].

La cale de roue est-elle livrée avec des rampes ou des sangles ?

Non, la cale est fournie seule. Vous devez utiliser des rampes adaptées pour charger la moto et des sangles ou ceintures pour la fixer dans la benne du camion.

MODE D'EMPLOI TY210075 Vevor

Assistance technique et certificat de garantie électronique www.vevor.comport

CALE DE ROUE DEMOTO

MANUEL D'UTILISATION

Modèle : TY210075

Nous maintenons notre engagement à vous proposer des outils à des prix compétitifs. « Moitié Économisez », « Moitié Prix » ou toute autre expression similaire utilisée par nous ne représente qu'une estimation des économies que vous pourriez réaliser en achetant certains outils chez nous par rapport aux grandes marques et ne couvre pas nécessairement toutes les catégories d'outils que nous proposons. Nous vous invitons à vérifier attentivement, lors de votre commande, que vous économisez réellement la moitié du prix par rapport aux grandes marques.

VEVOR®

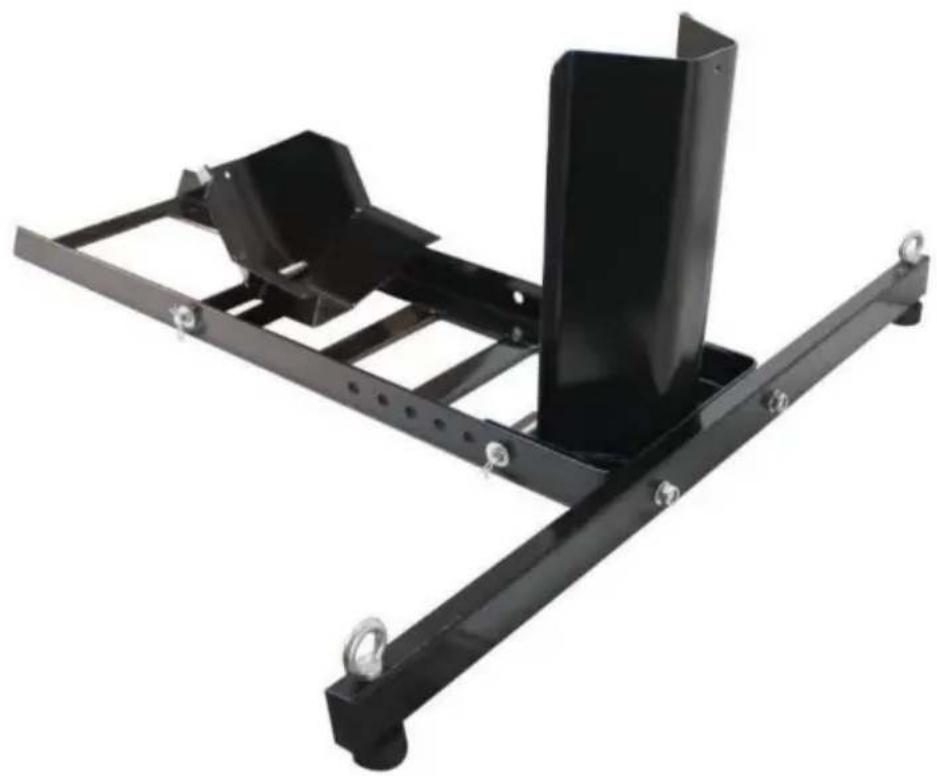

Moto Cale deroue

Modèle : TY210075

Des questions sur nos produits ? Besoin d'assistance technique ? N'hésitez pas à nous contacter :

[e-mail]

Ceci est le mode d'emploi d'origine. Veuillez lire attentivement l'intégralité du manuel avant utilisation. VEVOR se réserve le droit d'interpréter clairement ce manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous excuser pour les éventuelles mises à jour technologiques ou logicielles.

Sécurité etavertissement

Veuillez lire attentivement et comprendre l'intégralité de ce manuel avant d'assembler, d'installer, d'utiliser ou d'entretenir ce produit. Le non-respect de ces avertissements

et les instructions peuvent entraîner la mort, des blessures corporelles ou des dommages à propriété de valeur.

Conservez ce manuel pour les avertissements et précautions de sécurité.

Le manuel fournit des informations importantes sur la façon d'assembler, d'utiliser et Entretenir ce produit. Soutenir la charge par des moyens appropriés aprèsage.

Ne pas dépasser la capacité nominale.

Utiliser un équipement de sécurité. Des chaussures de sécurité, un casque et des gants de travail doivent être utilisé dans les conditions applicables.

Habillez-vous de manière appropriée. Ne portez jamais de vêtements amples ni de bijoux lorsque travailler. Contenez les cheveux longs et gardez les cheveux, les vêtements et les gants à l'écart des pièces mobiles. Faites preuve de bon sens lorsque vous travaillez. Restez vigilant et concentrez-vous lors de la configuration et de l'utilisation de la roue de moto. Ne travaillez jamais sous l'influence de l'alcool, de drogues ou de drogues. médicaments.

Avant de transporter une moto dans une benne de camion, fixez la moto avec des cordes et/ou des attaches (non fournies). Le moteur du véhicule doit être éteint et le frein de stationnement serré avant de charger ou de décharger le La moto doit être placée dans la cale ou retirée. Ne pas dépasser 88 km/h. lors du transport d'une moto dans la benne d'un camion.

Gardez à l'esprit que les avertissements évoqués précédemment ne peuvent pas couvrir tous les événements et circonstances possibles. Il est important que personne installant et utilisant cette cale de roue de moto le bon sens à tout moment.

Caractéristiques

Série de modèles	TY210075
Capacité de charge maximal(àb)	1800
Diamètre du pneu adapté(pouces)	15-22
Largeur du pneu adapté(pouces)	3-7

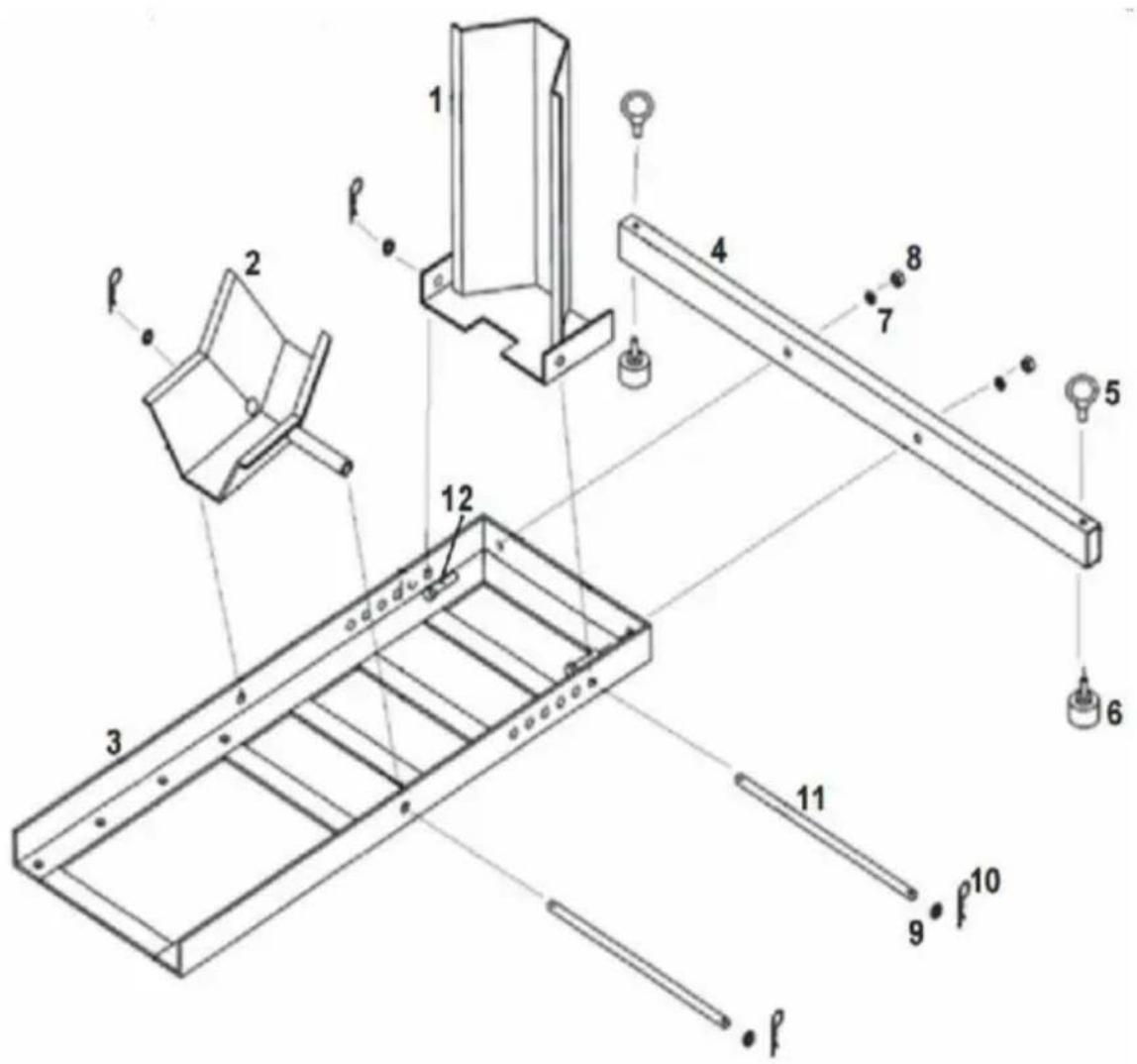

Liste despièces

Partie	Description Qté 1		Description de la pièce	Qté
1	Berceau de roue		7	Rondelle, taille 12
2	Support de roue	1	8	Écrou M10
3	Base du support	1	9	Rondelle, taille 12
4	Support avant	1	10	Broche en R
5	Œillet	2	11	Tige
6	Bouchon de jambe	2	12 boulons, M10 x 45	2

Montage de la cale de roue rdeto

1. Une fois assemblé, ce cale-roue de moto doit être monté sur un surface de béton solide et plane, ou dans la benne d'un camion.

2. Pour assembler la cale deue :

A. Assemblez le support avant (4) à l'avant, extrémité feduée Base du support (3), à l'aide de boulons (12), de rondelles (7) et d'écrous (8). Si pas encore assemblé, enfilez les œillets (5) et la jambe Se branche (8) sur le support avant.

B. Voir le dessin d'assemblage pour le positionnement du support de (2). Assemblez-le à la base du support à l'aide de la tige (11) fixée avec rondelles (9) et goupilles en R (10).

C. Remarque : Le support de roue (1) peut être déplacé vers l'avant, vers l'arrière en fonction de la taille de la roue avant de la moto.

Mesurez la roue avant de la moto et voyez comment elle s'adapte entre le support de roue (2) et le berceau de roue (1). Ensuite placez le support de roue dans la position souhaitée et fixez-le placer à l'aide de la tige (11); utiliser les rondelles (9) et les goupilles en R (10) pour verrouiller la tige en place.

D. Cette cale de roue et ce support doivent être solidementés avant utilisation. Planifiez soigneusement l'emplacement. Le montage la surface doit être plane et solide et conçue pour supporter le poids important d'une moto. Il faut prévoir un espace suffisant espace de chaque côté du stand pour que la moto puisse être roulé en toute sécurité à l'intérieur et à l'extérieur sans obstacles.

E. Il y a des trous de montage dans le bas de la support (3). Utilisez ces trous comme gabarit pour planifier l'emplacement de montage du Support. Le matériel de montage doit être inséré dans les 4 trous de montage de chaque côté de la base du support.

F. Pour le montage dans le béton, utilisez un foret à béton pour percer des trous ; puis fixez le béton et voyez comment il s'insère entre la roue Support fixant la base du support au béton. Suivez les instructions du fabricant du matériel pour un fonctionnement correct. fixation des ancrages en béton dansclement.

G. Pour le montage sur une benne de camion, planifiez l'emplacement uniquement après en s'assurant qu'aucun fil électrique, réservoir d'essence ou autre Des obstacles se trouvent sur le trajet du forage. Utiliser un foret à coupe en acier. foret pour percer les trous nécessaires. Fixez la base du support au plate-forme de camion avec le matériel approprié.

Utilisation de la cale de roue de moto

1. Comme indiqué, le support de roue (1) peut être réglé sur l'une des plusieurs positions en fonction de la taille de la roue de la moto. Trouver le position qui verrouille le mieux la roue en place lorsque la roue est enroulée et le support de roue pivote jusqu'à sa positivement.

2. Le chargement d'une moto dans la benne d'un camion nécessite des rampes adaptées (non fournies). La moto doit également être fixée à la benne avec des sangles ou des ceintures (non fournies). Pour charger la moto dans la cale de roue, abaissez le bord avant du support de roue (2) et poussez lentement la moto dans la béquille. Il est recommandé de se faire aider. Lorsque la roue roule, le support pivotant pivote et se ferme, immobilisant ainsi la moto dans la cale roue.

3. Si la moto doit être stockée dans la cale de roue pendant une longue période, il est recommandé d'utiliser des supports de stabilité supplémentaires (sangles ouceintures).
4. Pour libérer la moto de la cale de roue, retirez d'abord tout supports de stabilité utilisés, puis avec assistance, faites lentement reculer la moto loin de la cale de roue.

Entretien de la cale deue

Vérifiez fréquemment l'état de la cale de roue de la moto.

Assurez-vous que tous les composants sont en bon état. Si la cale de roue est endommagée par accident ou si une soudure est endommagée, le produit doit être remplacé. Vérifiez que toute la visserie est bien fixée. Maintenez la cale de roue propre.
