Producttype	Moto wielklem
Merk	Vevor
Model	TY210075
Maximaal draagvermogen	1800 lb (ongeveer 816 kg)
Geschikte banddiameter	15 tot 22 inch
Geschikte bandbreedte	3 tot 7 inch
Hoofdmateriaal	Staal
Montage	Montage vereist - instructies meegeleverd - montage op beton of vrachtwagenbak
Hoofdfunctie	Het blokkeren en immobiliseren van het voorwiel van een motor voor transport of opslag
Vergrendelingsmechanisme	Draaiende steun die sluit wanneer het wiel op zijn plaats zit
Afstelling	Positie van de wielsteun verstelbaar naar bandmaat
Maximale transportsnelheid	88 km/u (55 mph)
Veiligheid	Gebruik bevestigingsbanden - overschrijd de capaciteit niet - draag beschermingsmiddelen - niet gebruiken onder invloed
Onderhoud	Controleer de staat van de onderdelen - draai bouten aan - regelmatig reinigen - vervangen indien beschadigd
Onderdelen	Wielwieg, wielsteun, basis, voorsteun, ogen, doppen, ringen, moeren, R-pennen, stang, bouten (zie handleiding)
Garantie	Technische ondersteuning en elektronisch garantiecertificaat via www.vevor.com

Veelgestelde vragen - TY210075 Vevor

Wat is het maximale gewicht dat de Vevor TY210075 wielklem kan ondersteunen?

Het maximale laadvermogen is 1800 lb (ongeveer 816 kg). Overschrijd deze limiet nooit om risico op defecten en letsel te voorkomen.

Welke bandmaten zijn compatibel met deze wielklem?

De klem accepteert banden met een diameter van 15 tot 22 inch en een breedte van 3 tot 7 inch. De wielsteun kan worden aangepast aan verschillende afmetingen.

Hoe monteer ik de Vevor TY210075 wielklem?

Volg de stappen in de handleiding: monteer de voorsteun op de basis met de bouten, ringen en moeren. Monteer vervolgens de wielsteun op de basis met behulp van de stang, ringen en R-pennen. Zorg ervoor dat alle bevestigingen goed zijn aangedraaid voor gebruik.

Waar kan de wielklem worden geïnstalleerd?

De klem moet worden bevestigd op een stevig en vlak betonoppervlak of in een vrachtwagenbak. Gebruik betonankers of geschikt montagemateriaal en boor gaten op de daarvoor bestemde plaatsen in de basis.

Hoe gebruik ik de wielklem om een motor te immobiliseren?

Laat de voorkant van de draaiende steun zakken en duw de motor langzaam in de klem. Het wiel draait de steun die sluit en het wiel blokkeert. Voor transport, zet de motor vast met banden (niet meegeleverd).

Hoe maak ik de motor los van de wielklem?

Verwijder eerst eventuele extra stabiliteitssteun (banden). Laat vervolgens met hulp van een ander persoon de motor langzaam achteruit rijden om het wiel uit de draaiende steun te halen.

Welke veiligheidsmaatregelen moeten worden genomen?

Draag altijd veiligheidsschoenen, een helm en handschoenen. Draag geen loszittende kleding. Werk nooit onder invloed van alcohol of drugs. Zet de motor stevig vast met banden tijdens transport en houd u aan de maximale snelheid van 88 km/u.

Hoe onderhoud ik de wielklem?

Controleer regelmatig de staat van de onderdelen (lassen, bouten, draaipunt). Reinig de klem om vuil en vet te verwijderen. Als een onderdeel beschadigd is of een las gebroken, vervang dan het product.

Waar vind ik reserveonderdelen voor de TY210075 wielklem?

Raadpleeg de onderdeellijst in de handleiding (wielwieg, steun, bouten, enz.). Om onderdelen te bestellen, neem contact op met de klantenservice van Vevor op [e-mail].

Wordt de wielklem geleverd met oprijplaten of banden?

Nee, de klem wordt alleen geleverd. U moet geschikte oprijplaten gebruiken om de motor te laden en banden of riemen om deze in de vrachtwagenbak vast te zetten.

GEBRUIKSAANWIJZING TY210075 Vevor

We blijven ons inzetten om u gereedschap tegen concurrerende prijzen aan te bieden. "Bespaar de helft", "halve prijs" of andere soortgelijke uitdrukkingen die we gebruiken, geven slechts een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken. Doseringen betekenen niet per se dat ze alle categorieën gereedschappen dekken die we aanbieden. We herinneren u eraan om bij het plaatsen van een bestelling zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR®

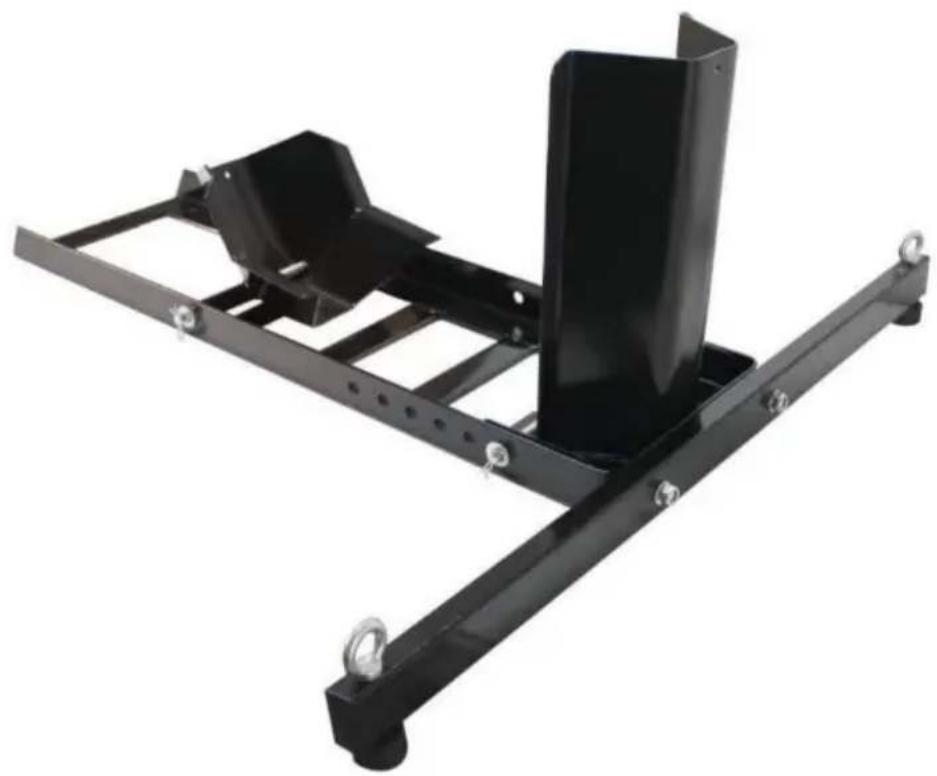

Motorfiets Wielblok

Model: TY210075

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op:

Dit is de originele handleiding. Lees alle instructies zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich het recht voor om de gebruiksaanwijzing duidelijk te interpreteren. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Neemt u het ons niet kwalijk dat we u niet meer op de hoogte stellen van eventuele technologische of software-updates voor ons product.

Veiligheid en waarschuwing

Lees en begrijp deze volledige handleiding voordat u dit product monteert, installeert, bedient of onderhoudt. Het niet opvolgen van deze waarschuwingen

en instructies kunnen de dood, persoonlijk letsel of schade aan uw lichaam of waardevolle

eigendommen veroorzaken. Bewaar deze handleiding voor de veiligheidswaarschuwingen en voorzorgsmaatregelen.

De handleiding biedt belangrijke informatie over hoe u het apparaat moet monteren, gebruiken en onderhouden. Ondersteun de last met geschikte middelen na het tillen.

Overschrijd de nominale capaciteit niet.

Gebruik veiligheidsuitrusting. Veiligheidsschoenen, een helm en werkhandschoenen moeten worden gebruikt voor toepasselijke omstandigheden.

Draag gepaste kleding. Draag nooit loszittende kleding of sieraden tijdens het

werken. Houd lang haar weg en houd haar, kleding en handschoenen uit de buurt van bewegende delen. Gebruik uw gezond verstand tijdens het werken. Blijf alert en concentreer je bij het opzetten en gebruiken van het Motorfietswiel

Waarschuwing. Werk nooit onder invloed van alcohol, drugs of medicijnen.

Voordat u een motorfiets in een vrachtwagenlaadbak vervoert, moet u de motorfiets goed vastzetten

met touwen en/of spanbanden (niet inbegrepen). De motor van het voertuig moet UIT staan en de parkeerrem moet aangetrokken zijn voordat u de auto laadt of lost.

Rijd niet harder dan 88 km/u met de motorfiets in of uit de wielblokkering.

terwijl er een motorfiets in een vrachtwagen werd vervoerd.

Houd er rekening mee dat de eerder besproken waarschuwingen niet van toepassing zijn op alle mogelijke gebeurtenissen en omstandigheden. Het is belangrijk dat de persoon die deze motorfietswielklem installeert en gebruikt altijd gezond verstand gebruikt.

Specificaties

Modelserie	TY210075
Maximale laadcapaciteit(lbs)	1800
Banddiameter (inch)	15-22
Bandbreedte (inch)aanpassen	3-7

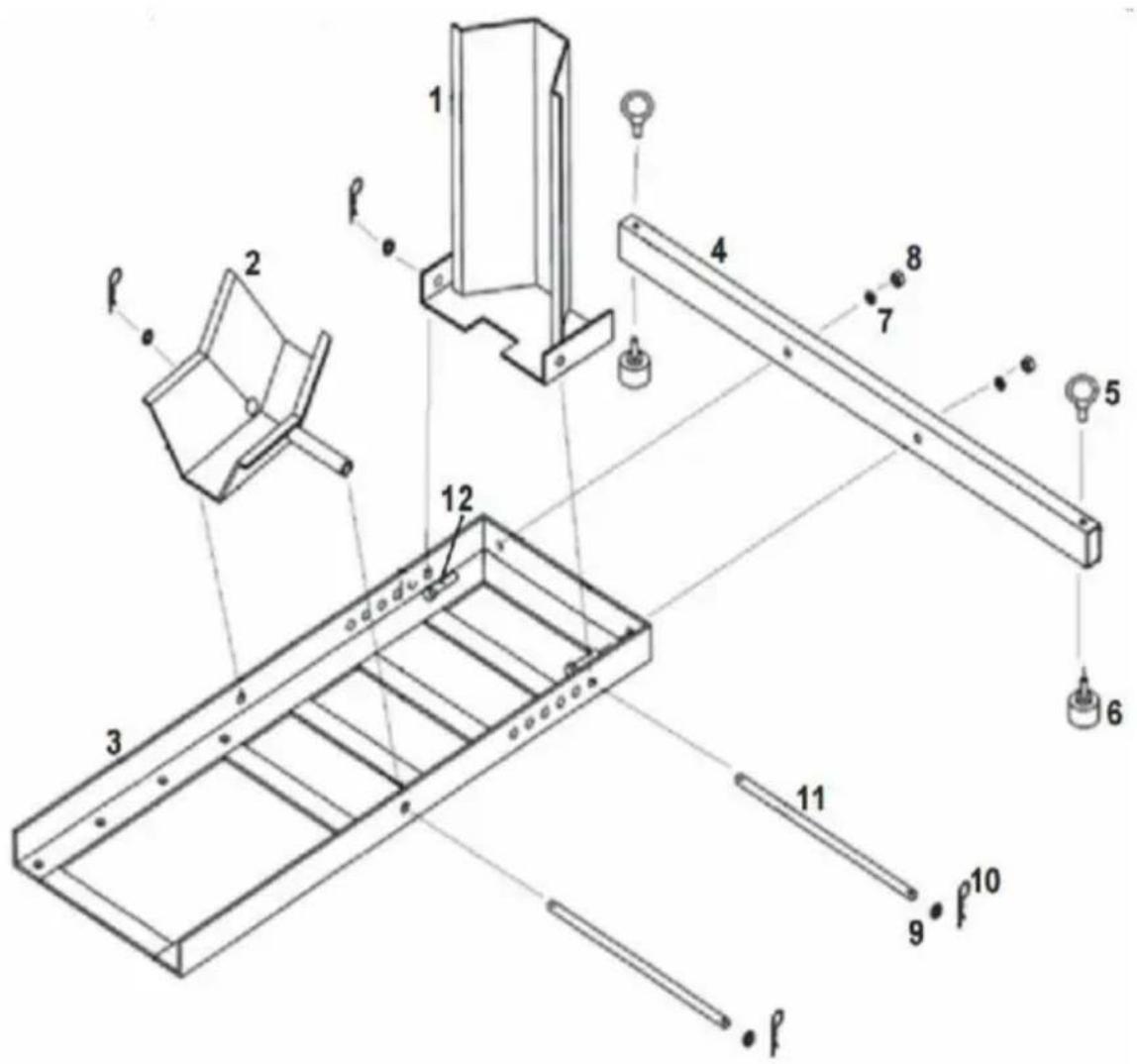

Onderdelenlijst

Deel	Omschrijving Aantal 1		Onderdeelbeschrijving		Aantal
1	Wielwieg		7	Ring, maat 12	2
2	Wielbeugel	1	8	Moer, M10	2
3	Standaard basis	1	9	Ring, maat 12	4
4	Voorste ondersteuning	1	10	R-Pin	4
5	Oogje	2	11	Hengel	2
6	Beenplug	2	12 bouten, M10 x 45		2

Montage van de motorfietswielblok

1. Nadat deze motorfietswielklem is gemonteerd, moet deze op een stevig, vlak betonnen oppervlak of in de laadbak van een vrachtwagen worden geplaatst.
2. De wielklem monteren:

A. Monteer de voorste steun (4) aan het voorste, gesloten uiteinde van de standaardbasis (3), met bouten (12), ringen (7) en moeren (8). Als nog niet gemonteerd, rijg de ogen (5) en het beensteun (8) in de voorste steun.

B. Zie de montagetekening voor de positionering van de wielbeugel (2). Monteer dit aan de standaardbasis met behulp van de vastgezette stang (11), met ringen (9) en R-pennen (10).

C. Let op: De wielhouder (1) kan naar voren of naar achteren worden bewogen, afhankelijk van de grootte van het voorwiel van de motorfiets.

Meet het voorwiel van de motorfiets op en kijk hoe het past tussen de wielbeugel (2) en de wielhouder (1).

Plaats de wielhouder in de gewenste positie en zet hem vast met behulp van staaf (11); gebruik ringen (9) en R-pennen om de staaf op zijn plaats te vergrendelen.

D. Deze wielblok en standaard moeten stevig worden gemonteerd

voor gebruik. Plan de locatie zorgvuldig. Het montageoppervlak moet vlak en stevig zijn en ontworpen om het zware gewicht van een motorfiets te dragen. Er moet voldoende ruimte aan beide zijden van de standaard zijn, zodat de motorfiets veilig in en uit kan worden gerold, zonder obstakels.

E. Er zitten montagegaten in de onderkant van de standaardbasis

(3). Gebruik deze gaten als sjabloon om te plannen waar u de standaard wilt bevestigen. Bevestigingsmateriaal moet in alle vier de montagegaten aan elke kant van de standaardbasis worden gebruikt.

F. Voor montage in beton, gebruik een betonboor om gaten te boren;

bevestig vervolgens de betonankers en kijk hoe het tussen het wiel past. Beugel waarmee de standaardbasis aan het beton wordt bevestigd.

Volg de instructies van de hardwarefabrikant voor een correcte installatie en het vastzetten van betonankers in het cement.

G. Voor montage op een vrachtwagenbed, plan de locatie en zorg

ervoor dat er geen elektrische draden, gastanks of andere obstakels in de weg van het boren zijn. Gebruik een staalboor om de benodigde gaten te boren. Bevestig de standaardbasis aan de laadbak van een vrachtwagen met de juiste hardware.

Het gebruik van de motorfietswielblok

1. Zoals aangegeven kan de wielhouder (1) in verschillende posities worden aangepast, afhankelijk van de grootte van het motorwiel. Vind de

positie die het wiel het beste op zijn plaats vergrendelt wanneer het wiel is ingerold en de wielbeugel omhoog draait naar de gesloten positie.

1. Voor het laden van een motorfiets in een laadbak van een vrachtwagen zijn geschikte oprijplaten nodig (niet inbegrepen). De motorfiets moet ook met riemen of spanbanden (niet inbegrepen) aan de laadbak worden vastgezet. Om de motorfiets in de wielklem te laden, laat u de voorrand van de wielbeugel (2) zakken en duwt u de motorfiets langzaam in de standaard. Het is raadzaam om hierbij een assistent te laten helpen. Zodra het wiel naar binnen rolt, draait de draaibeugel en sluit deze, waardoor de motorfiets in de wielklem wordt vastgezet.
2. Als de motorfiets voor een langere tijd in de wielklem wordt gestald, is het raadzaam om extra stabiliteitsondersteuning te gebruiken (riemengordels).
3. Om de motorfiets uit de wielklem te halen, moet u eerst alle wielblokken verwijderen. Gebruik de stabiliteitssteunen en rol de motorfiets vervolgens, met hulp, langzaam achteruit van de wielblokkering af.

Het wielblok onderhouden

Controleer regelmatig de staat van het wielblok van uw motorfiets.

Zorg ervoor dat alle onderdelen in goede staat zijn. Als de wielkeg door een ongeval beschadigd raakt of als er lasschade wordt geconstateerd, moet het product worden vervangen. Controleer of alle bevestigingsmaterialen goed vastzitten. Houd de wielkeg schoon.
