Tipo di prodotto	Cuneo per ruota di moto
Marca	Vevor
Modello	TY210075
Capacità di carico massima	1800 lb (circa 816 kg)
Diametro pneumatico adatto	da 15 a 22 pollici
Larghezza pneumatico adatta	da 3 a 7 pollici
Materiale principale	Acciaio
Assemblaggio	Richiede assemblaggio – istruzioni fornite – montaggio su cemento o cassone di camion
Funzione principale	Bloccare e immobilizzare la ruota anteriore di una moto per il trasporto o lo stoccaggio
Meccanismo di bloccaggio	Supporto girevole che si chiude quando la ruota è in posizione
Regolazione	Posizione del supporto ruota regolabile in base alla dimensione del pneumatico
Velocità massima di trasporto	88 km/h (55 mph)
Sicurezza	Utilizzare cinghie di fissaggio – non superare la capacità – indossare dispositivi di protezione – non utilizzare sotto effetto di sostanze
Manutenzione	Verificare lo stato dei componenti – serrare la bulloneria – pulire regolarmente – sostituire se danneggiato
Ricambi	Culla ruota, supporto ruota, base, supporto anteriore, occhielli, tappi, rondelle, dadi, spine a R, asta, bulloni (vedere manuale)
Garanzia	Assistenza tecnica e certificato di garanzia elettronico tramite www.vevor.com

Domande frequenti - TY210075 Vevor

Qual è il peso massimo supportato dal cuneo per ruota Vevor TY210075?

La capacità di carico massima è di 1800 lb (circa 816 kg). Non superare mai questo limite per evitare rischi di guasto e lesioni.

Quali dimensioni di pneumatici sono compatibili con questo cuneo per ruota?

Il cuneo accetta pneumatici di diametro da 15 a 22 pollici e di larghezza da 3 a 7 pollici. Il supporto ruota può essere regolato per adattarsi a diverse dimensioni.

Come assemblare il cuneo per ruota Vevor TY210075?

Seguire i passaggi del manuale: assemblare il supporto anteriore sulla base con bulloni, rondelle e dadi. Quindi montare il supporto ruota sulla base utilizzando l'asta, le rondelle e le spine a R. Assicurarsi che tutti i fissaggi siano ben serrati prima dell'uso.

Dove si può installare il cuneo per ruota?

Il cuneo deve essere fissato su una superficie in cemento solida e piana o in un cassone di camion. Utilizzare ancoraggi per cemento o materiale di montaggio adatto e forare i fori nelle posizioni previste sulla base.

Come utilizzare il cuneo per ruota per immobilizzare una moto?

Abbassare il bordo anteriore del supporto girevole, quindi spingere lentamente la moto nel cuneo. La ruota fa ruotare il supporto che si chiude e blocca la ruota. Per l'uso in trasporto, fissare la moto con cinghie (non incluse).

Come liberare la moto dal cuneo per ruota?

Rimuovere prima tutti i supporti di stabilità aggiuntivi (cinghie). Quindi, con l'aiuto di un'altra persona, far retrocedere lentamente la moto per sganciare la ruota dal supporto girevole.

Quali sono le precauzioni di sicurezza da rispettare?

Indossare sempre scarpe di sicurezza, casco e guanti. Non indossare abiti larghi. Non lavorare mai sotto l'effetto di alcol o droghe. Fissare saldamente la moto con cinghie durante il trasporto e rispettare la velocità massima di 88 km/h.

Come effettuare la manutenzione del cuneo per ruota?

Controllare regolarmente lo stato dei componenti (saldature, bulloneria, perno). Pulire il cuneo per rimuovere sporco e grasso. Se un pezzo è danneggiato o una saldatura è rotta, sostituire il prodotto.

Dove trovare i ricambi per il cuneo per ruota TY210075?

Consultare la lista delle parti nel manuale (culla ruota, supporto, bulloni, ecc.). Per ordinare pezzi, contattare il servizio clienti Vevor all'indirizzo [e-mail].

Il cuneo per ruota viene fornito con rampe o cinghie?

No, il cuneo è fornito da solo. È necessario utilizzare rampe adatte per caricare la moto e cinghie o fasce per fissarla nel cassone del camion.

MANUALE UTENTE TY210075 Vevor

Supporto tecnico e certificato di garanzia elettronica: www.vevor.support

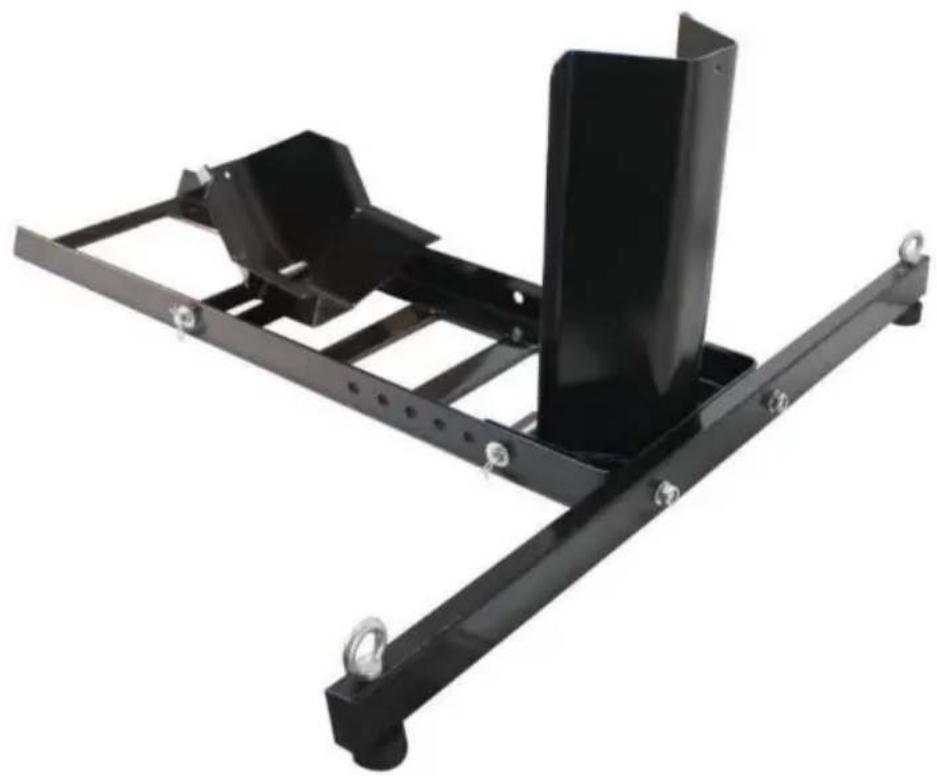

CUNEO PER RUOTE MOTO

MANUALE D'USO

Modello: TY210075

Continuiamo a impegnarci per fornirvi utensili a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potreste ottenere acquistando determinati utensili da noi rispetto alle principali marche e non intende necessariamente coprire tutte le categorie di utensili da noi offerte. Vi ricordiamo di verificare attentamente, al momento dell'ordine, se state effettivamente risparmiando la metà rispetto alle principali marche.

VEVOR®

Cuneo per ruota di motociclo

Modello: TY210075

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Servizio [e-mail]

Queste sono le istruzioni originali. Si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare il prodotto. VEVOR si riserva la piena interpretazione del manuale utente. L'aspetto del prodotto dipenderà dal prodotto ricevuto. Vi preghiamo di non informarvi ulteriormente in caso di aggiornamenti tecnologici o software relativi al nostro prodotto.

Sicurezza e avvertenze

Leggere e comprendere l'intero manuale prima di montare, installare, utilizzare o effettuare manutenzione di questo prodotto. La mancata osservanza di queste avvertenze e istruzioni può causare morte, lesioni personali o danni a proprietà di valore.

Conservare questo manuale per le avvertenze e le precauzioni di sicurezza.

Il manuale offre informazioni importanti su come assemblare, utilizzare e

effettuare la manutenzione del prodotto. Dopo il sollevamento, sostenere il carico con mezzi adeguati.

Non superare la capacità nominale.

Utilizzare dispositivi di sicurezza. Scarpe antinfortunistiche, casco e guanti da lavoro devono essere utilizzati per le condizioni applicabili.

Vestirsi in modo appropriato. Non indossare mai abiti larghi o gioielli quando

si lavora. Contenere i capelli lunghi e tenere lontani capelli, vestiti e guanti

da parti in movimento. Usare il buon senso quando si lavora. Rimanere vigili e

concentrati durante l'installazione e l'utilizzo della ruota della motocicletta.

Non lavorare mai sotto l'effetto di alcol, droghe o

farmaci.

Prima di trasportare una motocicletta sul cassone di un camion, fissare la motocicletta

con corde e/o ancoraggi (non inclusi). Il motore del veicolo deve

essere spento e il freno di stazionamento inserito prima di caricare o scaricare il

veicolo. Inserire o estrarre la motocicletta dal cuneo. Non superare gli 88 km/h

durante il trasporto di una motocicletta sul cassone di un camion.

Tieni presente che gli avvertimenti precedentemente discussi non possono coprire tutti gli eventi e le circostanze possibili. È importante che la

persona che installa e utilizza questo cuneo per ruota per motocicletta usi buon senso in ogni momento.

Specifiche

Serie dimodelli	Codice articolo:TY210075
Capacità di carico massima (libbre)	1800
Diametro del pneumatico adatt (pollici)	15-22
Larghezza del pneumatico adatta (pollici)	3-7

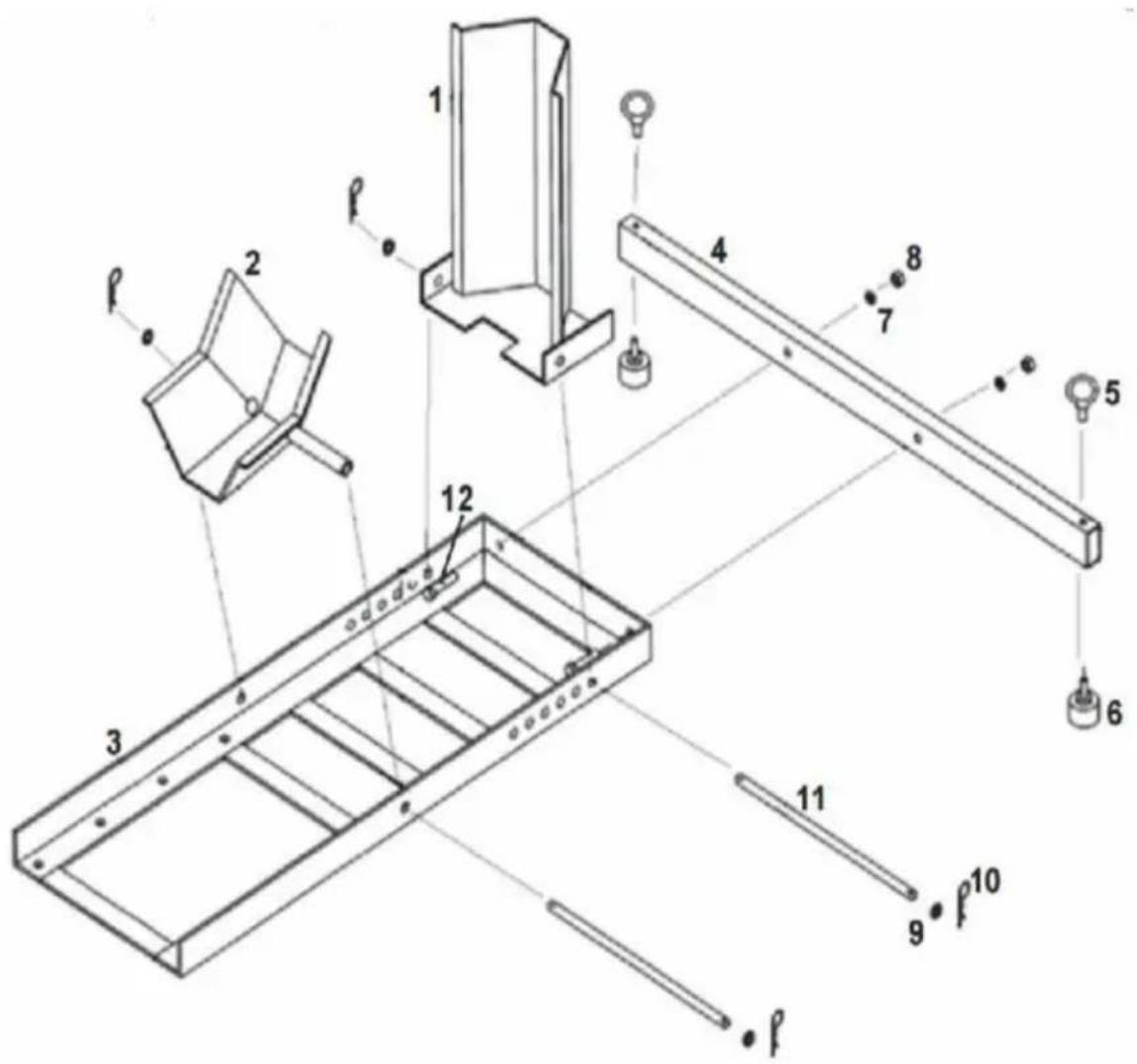

Elenco delle parti

Parte	Descrizione Quantità 1		Descrizione della parte		Quantità
1	Culla per ruote		7	Lavatrice, taglia 12	2
2	Supporto ruota	1	8	Dado, M10	2
3	Base di supporto	1	9	Lavatrice, taglia 12	4
4	Supporto anteriore	1	10	Perno R	4
5	Occhiello	2	11	Asta	2
6	Tappo per la gamba	2	12 bulloni, M10 x 45		2

Montaggio del cuneo per ruota della motocicletta

1. Una volta assemblato, questo cuneo per ruota della motocicletta deve essere montato su una superficie di cemento solida e piana, oppure nel cassone di un camion.
2. Per montare il cuneo:

A. Montare il supporto anteriore (4) all'estremità anteriore della base di supporto (3), utilizzando bulloni (12), rondelle (7) e dadi (8). Se non ancora assemblati, infilare gli occhielli (5) e la gamba inserire (8) nel supporto anteriore.

B. Vedere il disegno di assemblaggio per il posizionamento del supporto della ruota (2). Montare questo alla base del supporto utilizzando l'asta (11) fissata con rondelle (9) e perni a R (10).

C. Nota: il supporto della ruota (1) può essere spostato in avanti, oppure all'indietro a seconda delle dimensioni della ruota anteriore della motocicletta.

Misura la ruota anteriore della motocicletta e vedi come si adatta tra il supporto della ruota (2) e la culla della ruota (1). Quindi posizionare il supporto della ruota nella posizione desiderata e fissarlo in posizione utilizzando l'asta (11); utilizzare le rondelle (9) e i perni a R (10) per bloccare l'asta in posizione.

D. Questo cuneo e supporto per ruote devono essere montati prima dell'uso. Pianificare attentamente la posizione. La superficie di montaggio deve essere piana e solida e progettata per supportare il peso elevato di una motocicletta. Dovrebbe esserci uno spazio adeguato su entrambi i lati del supporto in modo che la moto possa essere trasportata dentro e fuori in sicurezza, senza ostacoli.

E. Ci sono fori di montaggio nella parte inferiore della base di supporto (3). Utilizzare questi fori come modello per pianificare dove montare il supporto. L'hardware di montaggio deve essere inserito in tutti i fori di montaggio su ciascun lato della base del supporto.

F. Per il montaggio nel calcestruzzo, utilizzare una punta da trapano per calcestruzzo per praticare i fori; quindi posizionare la staffa che fissa la base del supporto al calcestruzzo. Seguire le istruzioni del produttore dell'hardware per un corretto fissaggio degli ancoraggi nel cemento.

G. Per il montaggio sul cassone di un camion, pianificare la posizione solo dopo essersi assicurati che non vi siano cavi elettrici, serbatoi di gas o altri ostacoli sul percorso di perforazione. Utilizzare una punta da trapano per taglio dell'acciaio per praticare i fori necessari. Fissare la base del supporto al cassone del camion con ferramenta adeguata.

Utilizzo del cuneo per ruota della motocicletta

1. Come affermato, la culla della ruota (1) può essere regolata su una delle diverse posizioni a seconda delle dimensioni della ruota della motocicletta. Trovare la posizione che blocca meglio la ruota in posizione quando la ruota viene fatta rotolare e il supporto della ruota ruota verso l'alto fino alla posizione chiusa.
2. Per caricare una moto sul cassone di un camion sono necessarie rampe appropriate (non incluse). La moto deve inoltre essere fissata al cassone con cinghie o cinghie (non incluse). Per caricare la moto sul cuneo di bloccaggio, abbassare il bordo anteriore del supporto ruota (2) e spingere lentamente la moto sul supporto. Si consiglia di farsi aiutare da un assistente. Quando la ruota entra, il supporto girevole ruota e si chiude, fissando la moto sul cuneo di bloccaggio.
3. Se la motocicletta verrà riposta nel cuneo per un lungo periodo di tempo, si consiglia di utilizzare supporti di stabilità aggiuntivi (cinghie e cinghie).
4. Per liberare la motocicletta dal cuneo di bloccaggio, rimuovere prima eventuali supporti di stabilità e poi, con l'aiuto di qualcuno, allontanare lentamente la motocicletta dal cuneo.

Manutenzione del cuneo per ruote

Controllare frequentemente le condizioni del cuneo per ruota della motocicletta. Assicurarsi che tutti i componenti siano in buone condizioni. Se il cuneo di bloccaggio si danneggia accidentalmente o se si notano danni alle saldature, è necessario sostituirlo. Verificare che tutta la bulloneria sia saldamente fissata in posizione. Mantenere pulito il cuneo di bloccaggio.
