BRUKSANVISNING TY210075 Vevor

Teknisk support och e-garanticertifikat www.vevor.cosupport

MOTORCYKELS HJULKLOSS

ANVÄNDARMANUAL

Modell: TY210075

Vi fortsätter att sträva efter att erbjuda dig verktyg till konkurrenskraftiga priser. "Spara hälften", "Halv priset" eller andra liknande uttryck som används av oss representerar endast en uppskattning av de besparingar du kan göra genom att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att det täcker alla kategorier av verktyg som vi erbjuder. Vi påminner dig om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften jämfört med de stora toppmärkena.

VEVOR®

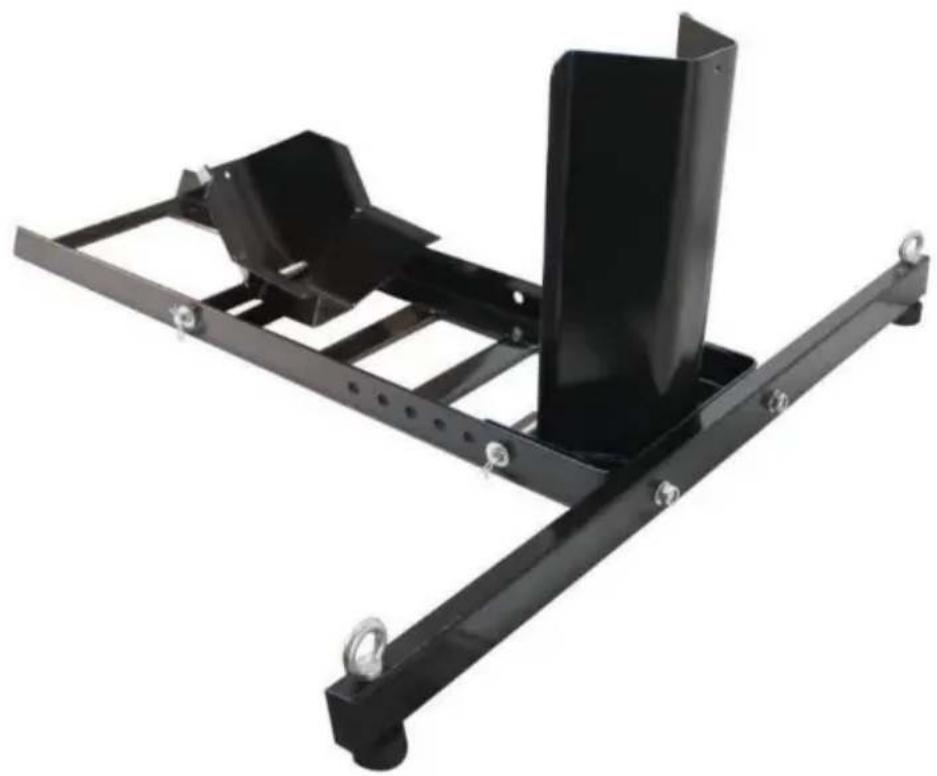

Motorcykel Hjulkloss

Modell: TY210075

Har du frågor om produkten? Behöver du teknisk support? Kontaktagåssa:

Kundtjä[e-mail]

Detta är originalinstruktionerna, vänligen läs alla instruktioner noggrant innan du använder produkten. VEVOR förbehåller sig en tydlig tolkning av vår användarmanual. Produktens utseende ska vara beroende av den produkt du mottagit. Vi ber om ursäkt för att vi inte kommer att informera dig igen om det finns några teknik- eller programuppdateringar för vår produkt.

Säkerhet ochvarning

ÿ Läs och förstå hela denna manual innan du monterar, installerar, anvälkoder utför service på denna produkt. Underlåtenhet att följa dessa varningar och instruktioner kan orsaka dödsfall, personskador eller skador på värdefull egendom.
ÿ Spara denna manual för säkerhetsvarningar och försiktighetsåtgärder. manualen ger viktig information om hur man monterar, använder och Underhåll denna produkt. Stöd lasten på lämpligt sätt efter lyft.
ÿ Överskrid inte den nominella kapaciteten.
ÿ Använd säkerhetsutrustning. Skyddsskor, skyddshjälm och arbetshandskar måsteändas. används för tillämpliga

förhållanden. ä Klä dig lämpligt. Använd aldrig löst sittande kläder eller smycken arbetar. Håll långt här borta och håll här, kläder och handskar borta från rörliga delar. Använd sunt förnuft när du arbetar. Var uppmärksam och koncentrera dig när du monterar och använder motorcykelhjulet Chock. Arbeta aldrig under påverkan av alkohol, droger eller mediciner.

ÿ Innan du transporterar en motorcykel i ett flak, säktercykeln med rep och/eller surrband (ingår ej). Fordonets motor måste vara AVSTÄNGD och parkeringsbromsen åtdragen innan lastning eller lossning Kör motorcykeln in i eller ut ur hjulklossen. Kör inte fortare än 88 km/h. vid transport av en motorcykel i ett lastbilsflak.

Tänk på att de varningar som tidigare diskuterats inte kan täcka alla möjliga händelser och omständigheter. Det är viktigt att person som installerar och använder denna motorcykelhjulkloss sunt förnuft hela tiden.

Specifikationer

Modellserie	TY210075
Maximal lastkapacitet(lbs)	1800
Passar däckdiameter(tum)	15-22
Passar däckbredd(tum)	3-7

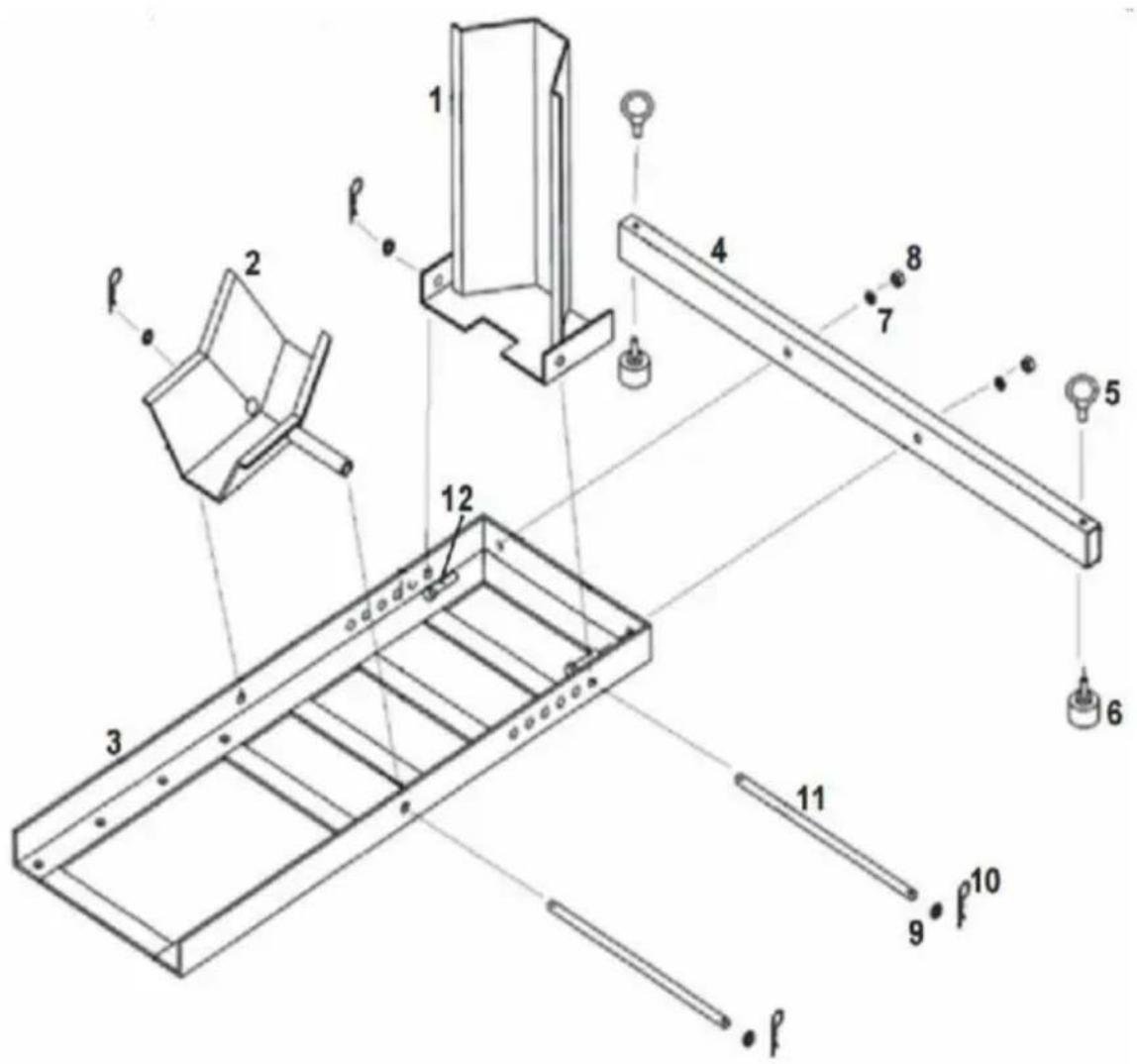

Dellista

Del	Beskrivning Antal	1	Delbeskrivning		Antal
1	Hjulvagga		7	Bricka, storlek 12	2
2	Hjulfäste	1	8	Mutter, M10	2
3	Stativbas	1	9	Bricka, storlek 12	4
4	Främre stöd	1	10	R-stift	4
5	Snörhål	2	11	Stång	2
6	Benplugg	2	12 bultar, M10 x 45		2

1. När den är monterad måste denna motorcykelhjulskloss monteras på en fast, jämn betongyta eller i flaket på en lastbil.

2. För att monteräjulklossen:

A. Montera det främre stödet (4) på den främre, stängda ävden Stativbas (3) med hjälp av bultar (12), brickor (7) och muttrar (8). Om inte redan monterade, trä öljetterna (5) och benet Ansluts (8) till det främre stödet.

B. Se monteringsritningen för placering hjulfästet (2). Montera detta på stativets bas med hjälp av stång (11) som är fäst med brickor (9) och R-stift (10).

C. Obs: Hjulhållaren (1) kan flyttas framåt, eller bakåt beroende på storleken på motorcykelns framhjul.

Mät motorcykelns framhjul och se hur det passar mellan hjulfästet (2) och hjulvaggan (1). Sedan placera hjulvaggan i önskad position och fäst den placera med hjälp av stång (11); använd brickor (9) och R-stift (10) för att låsa stången påats.

D. Denna hjulkloss och stativ måste vara säkconterade före användning. Planera platsen noggrant. Monteringen ytan måste vara jämn och solid och utformad för att stödja en motorcykels tunga vikt. Det bör finnas tillräckligt med utrymme på båda sidor av stativet så att motorcykeln kan rullas säkert in och ut utänder.

E. Det finns monteringshål i botten stativet (3). Använd dessa hål som mall för att planera var du ska montera Stativ. Monteringsdetaljer ska sättas in i alla 4 av monteringshålen på varje sida av stativbasen.

F. För montering i betong, använd ett betongborr för att borra hål; fäst sedan betongen och se hur det passar mellan hjulet Fäste som fäster stativbasen i betongen. Följ hårdvarutillverkarens instruktioner för korrekt fästa betongankare i cementen.

G. För montering på ett lastbilsflak, planera platsen först efter se till att inga elektriska ledningar, bensintankar eller andra hinder finns i borrningens väg. Använd en stålborr för att borra de nödvändiga hålen. Fäst stativbasen på lastbilsflak med lämplig hårdvara.

Använda motorcykelns hjulkloss

1. Som nämnts kan hjulvaggan (1) justeras till en av flera positioner beroende på motorcykelhjulets storlek.

position som bäst läser hjulet på plats när hjulet rullas in och Hjulfästet svänger upp till sitt stängda läge.

Hitta

1. Att lasta en motorcykel på ett flak kräver lämpliga ramper (ingår ej). Motorcykeln måste också säkras vid flaket med remmar eller bälten (ingår ej). För att lasta motorcykeln i hjulklossen, sänk ner hjulfästets (2) framkant och tryck långsamt in motorcykeln i stödet. Det rekommenderas att en assistent hjälper till med denna uppgift. När hjulet rullar in kommer det svängbara fästet att svänga och stängas, vilket säkrar motorcykeln i hjulklossen.

2. Om motorcykeln ska förvaras i hjulklossen under en längre tid rekommenderas att extra stabilitetsstöd används (remmar ebarten).

3. För att lossa motorcykeln från hjulklossen, ta först bort eventuella stabilitetsstöd som används, och rulla sedan långsamt bakåt med hjälp motorcykeln bort från hjulklossen.

Underhålla hjulklossen

Kontrollera ofta skicket på motorcykelns hjulkloss.

Se till att alla komponenter är i gott skick. Om hjulklossen skadas av en olyckshändelse, eller om någon svetsskada observeras, bör produkten bytas ut. Kontrollera att all monteringsdetaljer är ordentligt fastsatta. Håll hjulklossen ren.
