Produkttyp	Motorrad-Radkeil
Marke	Vevor
Modell	TY210075
Maximale Belastbarkeit	1800 lb (ca. 816 kg)
Passender Reifendurchmesser	15 bis 22 Zoll
Passende Reifenbreite	3 bis 7 Zoll
Hauptmaterial	Stahl
Montage	Montage erforderlich – Anleitung beigefügt – Montage auf Beton oder in LKW-Ladefläche
Hauptfunktion	Blockieren und Fixieren des Vorderrads eines Motorrads für Transport oder Lagerung
Verriegelungsmechanismus	Schwenkbare Halterung, die schließt, wenn das Rad eingesetzt ist
Einstellung	Position der Radhalterung je nach Reifengröße einstellbar
Maximale Transportgeschwindigkeit	88 km/h (55 mph)
Sicherheit	Befestigungsgurte verwenden – Kapazität nicht überschreiten – Schutzausrüstung tragen – nicht unter Einfluss verwenden
Wartung	Zustand der Komponenten prüfen – Schrauben festziehen – regelmäßig reinigen – bei Beschädigung ersetzen
Ersatzteile	Radlager, Radhalterung, Basis, vordere Halterung, Ösen, Kappen, Unterlegscheiben, Muttern, R-Splinte, Stange, Schrauben (siehe Handbuch)
Garantie	Technische Unterstützung und elektronische Garantieurkunde über www.vevor.com

Häufig gestellte Fragen - TY210075 Vevor

Was ist das maximale Gewicht, das der Radkeil Vevor TY210075 tragen kann?

Die maximale Belastbarkeit beträgt 1800 lb (ca. 816 kg). Diese Grenze niemals überschreiten, um Ausfälle und Verletzungen zu vermeiden.

Welche Reifengrößen sind mit diesem Radkeil kompatibel?

Der Keil akzeptiert Reifen mit Durchmesser 15 bis 22 Zoll und Breite 3 bis 7 Zoll. Die Radhalterung kann zur Anpassung an verschiedene Größen eingestellt werden.

Wie wird der Radkeil Vevor TY210075 montiert?

Befolgen Sie die Schritte im Handbuch: Montieren Sie die vordere Halterung mit Schrauben, Unterlegscheiben und Muttern auf der Basis. Montieren Sie dann die Radhalterung mit der Stange, Unterlegscheiben und R-Splinten auf der Basis. Stellen Sie sicher, dass alle Befestigungen vor Gebrauch festgezogen sind.

Wo kann der Radkeil installiert werden?

Der Keil muss auf einer festen, ebenen Betonfläche oder in einer LKW-Ladefläche befestigt werden. Verwenden Sie Betonanker oder geeignetes Montagematerial und bohren Sie Löcher an den vorgesehenen Stellen in der Basis.

Wie verwendet man den Radkeil zum Fixieren eines Motorrads?

Senken Sie die Vorderkante der schwenkbaren Halterung, dann schieben Sie das Motorrad langsam in den Keil. Das Rad dreht die Halterung, die schließt und das Rad blockiert. Für den Transport sichern Sie das Motorrad mit Gurten (nicht im Lieferumfang).

Wie wird das Motorrad aus dem Radkeil gelöst?

Entfernen Sie zuerst alle zusätzlichen Stützen (Gurte). Lassen Sie dann mit Hilfe einer anderen Person das Motorrad langsam rückwärts rollen, um das Rad aus der schwenkbaren Halterung zu lösen.

Welche Sicherheitsvorkehrungen sind zu beachten?

Tragen Sie immer Sicherheitsschuhe, einen Helm und Handschuhe. Tragen Sie keine weite Kleidung. Arbeiten Sie niemals unter Einfluss von Alkohol oder Drogen. Sichern Sie das Motorrad beim Transport fest mit Gurten und halten Sie die Höchstgeschwindigkeit von 88 km/h ein.

Wie wird der Radkeil gewartet?

Überprüfen Sie regelmäßig den Zustand der Komponenten (Schweißnähte, Schrauben, Drehpunkt). Reinigen Sie den Keil, um Schmutz und Fett zu entfernen. Wenn ein Teil beschädigt ist oder eine Schweißnaht gebrochen ist, ersetzen Sie das Produkt.

Wo finde ich Ersatzteile für den Radkeil TY210075?

Konsultieren Sie die Teileliste im Handbuch (Radlager, Halterung, Schrauben usw.). Um Teile zu bestellen, kontaktieren Sie den Vevor-Kundendienst unter [e-mail].

Wird der Radkeil mit Rampen oder Gurten geliefert?

Nein, der Keil wird allein geliefert. Sie müssen geeignete Rampen zum Aufladen des Motorrads und Gurte oder Spanngurte zur Befestigung in der LKW-Ladefläche verwenden.

BEDIENUNGSANLEITUNG TY210075 Vevor

Technischer Support und E-Garantie-Zertifikat: www.vevor.com/support

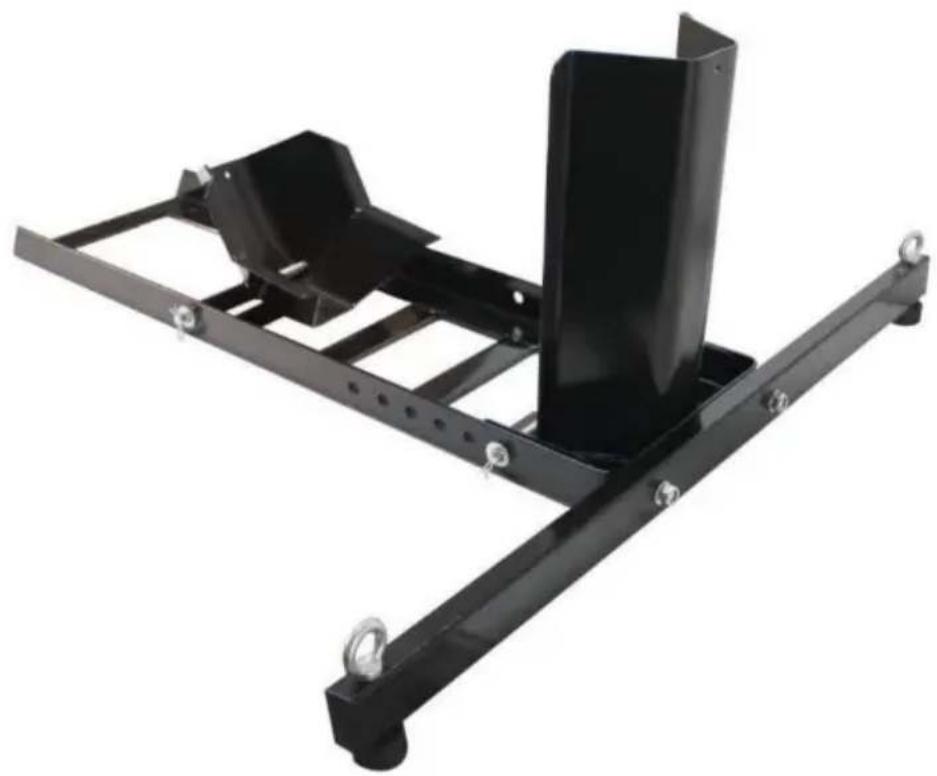

Motorrad-Radkeil

BENUTZERHANDBUCH

Modell: TY210075

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder ähnliche Ausdrücke stellen lediglich eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Top-Marken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Bitte prüfen Sie bei Ihrer Bestellung sorgfältig, ob Sie im Vergleich zu den großen Top-Marken tatsächlich die Hälfte sparen.

VEVOR®

Motorrad-Unterlegkeil

Modell: TY210075

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zu unseren Produkten? Benötigen Sie technische Unterstützung? Kontaktieren Sie uns gerne:

[e-mail]

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich das Recht vor, die Bedienungsanleitung klar und deutlich zu interpretieren. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- oder Software-Updates informieren.

Sicherheit und Warnung

Lesen Sie dieses Handbuch vollständig durch, bevor Sie dieses Produkt montieren, installieren oder warten. Die Nichtbeachtung dieser Warnhinweise

und Anweisungen können zum Tod, zu Verletzungen oder zu Sachschäden führen.

wertvolles Eigentum.

Bewahren Sie dieses Handbuch für Sicherheitswarnungen und Vorsichtsmaßnahmen auf.

Das Handbuch bietet wichtige Informationen zur Montage, Verwendung und Wartung dieses Produkts.

Stützen Sie die Last nach dem Anheben mit geeigneten Mitteln.

Die zulässige Tragfähigkeit darf nicht überschritten werden.

Sicherheitsausrüstung verwenden. Sicherheitsschuhe, Schutzhelm und Arbeitshandschuhe müssen den jeweiligen Bedingungen entsprechend verwendet werden.

Kleiden Sie sich angemessen. Tragen Sie niemals lose Kleidung oder Schmuck bei der Arbeit. Halten Sie lange Haare, Kleidung und Handschuhe fern von beweglichen Teilen.

Arbeiten Sie mit gesundem Menschenverstand. Bleiben Sie wachsam und konzentrieren Sie sich beim Einrichten und Verwenden des Motorrad-Radkeils.

Arbeiten Sie niemals unter dem Einfluss von Alkohol, Drogen oder Medikamenten.

Bevor Sie ein Motorrad auf der Ladefläche eines LKWs transportieren, sichern Sie das Motorrad mit Seilen und/oder Zurrgurten (nicht im Lieferumfang enthalten). Der Motor des Fahrzeugs muss ausgeschaltet und die Feststellbremse angezogen sein, bevor Sie das Fahrzeug be- oder entladen.

Ausgeschaltet und die Feststellbremse angezogen sein, bevor Sie das Fahrzeug be- oder entladen.

Beachten Sie, dass die zuvor besprochenen Warnungen nicht alle möglichen Ereignisse und Umstände abdecken können. Es ist wichtig, dass die Person, die diesen Motorrad-Radkeil einrichtet und benutzt, zu jeder Zeit gesunden Menschenverstand walten lässt.

Beachten Sie, dass die zuvor besprochenen Warnungen nicht alle möglichen Ereignisse und Umstände abdecken können. Es ist wichtig, dass die

Modellreihe	TY210075
Maximale Tragfähigkeit(lbs)	1800
Passender Reifendurchmesser (Zoll)	15-22
Passende Reifenbreite(Zoll)	3-7

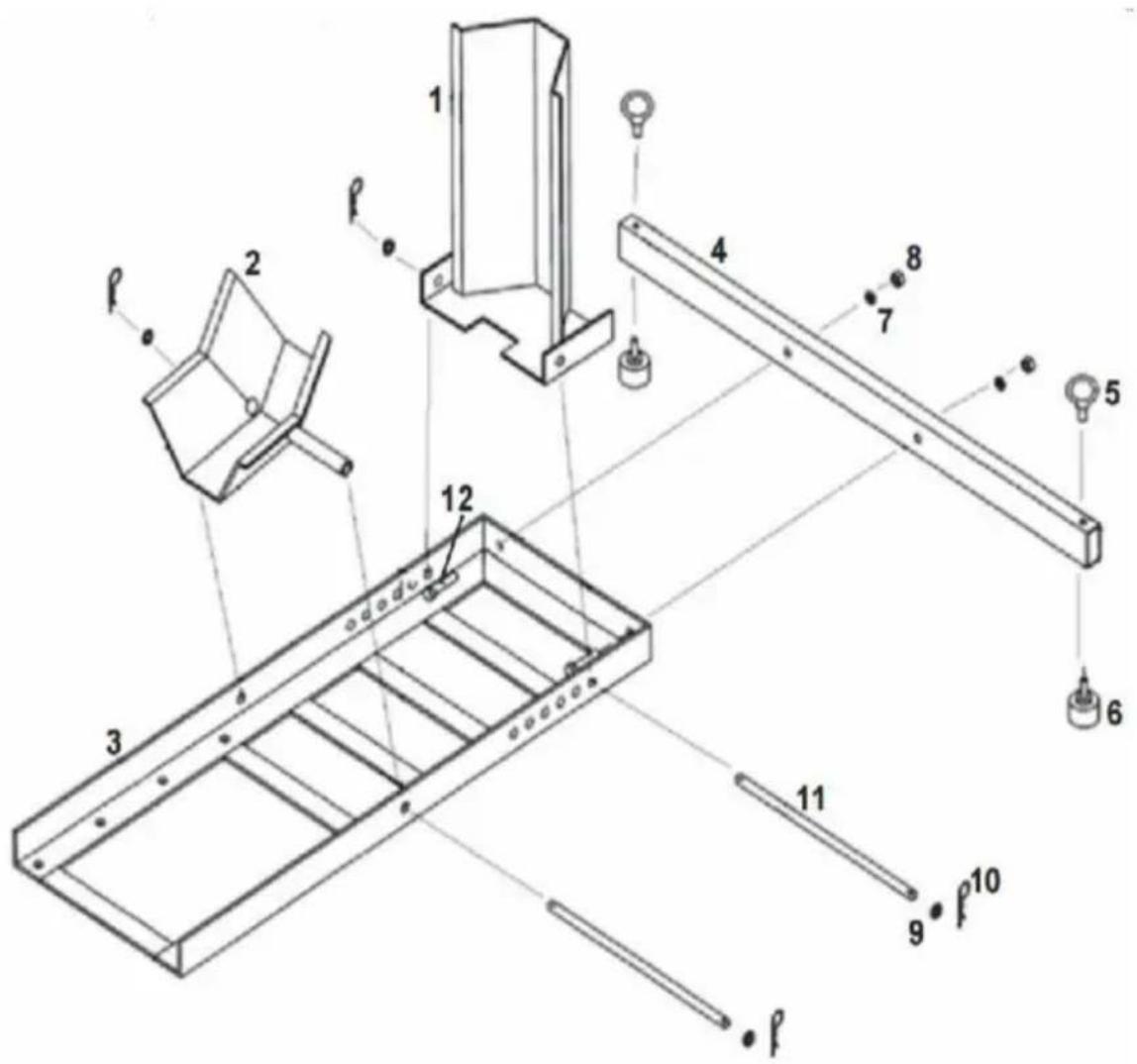

Teileliste

Teil	Beschreibung Menge 1		Teilebeschreibung		Menge
1	Radhalterung		7	Unterlegscheibe, Größe 12	2
2	Radhalterung	1	8	Mutter,M10	2
3	Standfuß	1	9	Unterlegscheibe, Größe 12	4
4	Vordere Unterstützung	1	10	R-Pin	4
5	Öse	2	11	Stange	2
6	Beinstopfen	2	12 Bolzen, M10 x 45		2

Montage des Motorrad-Radkeils

1. Nach der Montage muss dieser Motorrad-Radkeil auf einem festen, ebenen Betonboden oder auf der Ladefläche eines LKWs stehen.
2. So montieren Sie den Unterlegkeil:

A. Montieren Sie die vordere Stütze (4) an das vordere, geschlossene Ende des Standfußes (3) mit Schrauben (12), Unterlegscheiben (7) und Muttern (8). Falls die Ösen (5) und die Beine (8) noch nicht montiert sind, fädeln Sie sie in die Frontstütze ein.

B. Siehe Montagezeichnung zur Positionierung der Radhalterung (2). Montieren Sie diese mit der Stange (11) am Standfuß, mit Unterlegscheiben (9) und R-Pins (10).

C. Hinweis: Die Radhalterung (1) kann nach vorne oder nach hinten verschoben werden, abhängig von der Größe des Vorderrads des Motorrads.

Messen Sie das Vorderrad Ihres Motorrads und prüfen Sie, ob es passt

zwischen der Radhalterung (2) und der Radhalterung (1).

Bringen Sie die Radhalterung in die gewünschte Position und befestigen Sie sie

Mit Stange (11) platzieren; Unterlegscheiben (9) und R-Stifte (10) verwenden

um die Stange an ihrem Platz zu arretieren.

D. Dieser Unterlegkeil und Ständer muss sicher montiert werden.

vor der Verwendung. Planen Sie den Standort sorgfältig. Die Montage

Die Oberfläche muss eben und stabil sein und so beschaffen sein, dass sie den

hohes Gewicht eines Motorrades. Es sollte ausreichend

Platz auf beiden Seiten des Ständers, so dass das Motorrad

sicher und ohne Behinderung ein- und ausgerollt werden.

E. An der Unterseite des Standfußes befinden sich Befestigungslöcher

(3). Nutzen Sie diese Löcher als Vorlage für die Montage des

Ständers. Die Montageteile sollten in alle 4

Befestigungslöcher auf jeder Seite der Standbasis.

F. Verwenden Sie zur Montage in Beton einen Betonbohrer, um Löcher zu bohren.

dann befestigen Sie Beton sehen, wie es zwischen das Rad passt

Halterung zur Befestigung des Standfußes am Beton.

Befolgen Sie die Anweisungen des Hardwareherstellers für die ordnungsgemäße

Befestigung von Betonankern in Zement.

G. Planen Sie den Montageort für die Ladefläche eines LKWs erst, nachdem

Stellen Sie sicher, dass keine elektrischen Leitungen, Gastanks oder andere

Hindernisse im Bohrweg liegen. Verwenden Sie einen Stahlschneidbohrer,

um die benötigten Löcher zu bohren. Befestigen Sie den Standfuß an der

Ladefläche mit entsprechender Hardware.

Verwendung des Motorrad-Radkeils

1. Wie bereits erwähnt, kann die Radhalterung (1) auf eine von mehreren

Positionen abhängig von der Größe des Motorradrads eingestellt werden.

Position, die das Rad beim Einrollen am besten fixiert und

Die Radhalterung schwenkt nach oben in die geschlossene Position.

Finden Sie die

1. Zum Verladen eines Motorrads auf eine Ladefläche sind geeignete Rampen (nicht im Lieferumfang enthalten) erforderlich. Das Motorrad muss zusätzlich mit Gurten oder Riemen (nicht im Lieferumfang enthalten) auf der Ladefläche gesichert werden. Um das Motorrad in den Unterlegkeil zu laden, senken Sie die Vorderkante der Radhalterung (2) ab und schieben Sie das Motorrad langsam in den Ständer. Es wird empfohlen, sich dabei von einer Hilfsperson helfen zu lassen. Beim Einfahren des Rades schwenkt die schwenkbare Halterung und schließt sich, wodurch das Motorrad im Unterlegkeil gesichert wird.
2. Wenn das Motorrad längere Zeit im Unterlegkeil gelagert werden soll, wird die Verwendung zusätzlicher Stabilitätshilfen (Gurte oder Riemen) empfohlen.
3. Um das Motorrad vom Unterlegkeil zu lösen, entfernen Sie zunächst alle Stabilitätsstützen und rollen Sie das Motorrad dann mit Hilfe langsam vom Unterlegkeil weg.

Wartung des Unterlegkeils

Überprüfen Sie regelmäßig den Zustand des Motorrad-Radkeils.

Stellen Sie sicher, dass alle Komponenten in einwandfreiem Zustand sind. Wird der Unterlegkeil durch einen Unfall beschädigt oder sind Schweißschäden festzustellen, muss das Produkt ausgetauscht werden. Stellen Sie sicher, dass alle Teile fest sitzen. Halten Sie den Unterlegkeil sauber.
