Type de produit	Marchepieds de camion
Marque	Vevor
Modèle	TR-GTB-013
Matériau	Acier
Couleur	Noir
Capacité de charge	150 kg
Dimensions (approx.)	Longueur 60-90 cm, largeur 20-30 cm
Poids (approx.)	5-8 kg par paire
Contenu de l'emballage	2 barres de marche, 6 supports de montage, 12 plaques de boulon, boulons M8/M6, rondelles, écrous, 2 paires de gants
Installation	Utilise les trous filetés d'usine ou inserts, fixation par boulons
Entretien	Vérifier périodiquement le serrage des fixations
Utilisation	Montage latéral sur camion, marchepied pour l'accès
Pays de fabrication	Chine
Certifications	CE, UKCA
Garantie	1 an (assistance technique via www.vevor.com/support)
Réparabilité	Pièces détachées disponibles (boulons, supports)
Instructions de sécurité	Installation professionnelle recommandée, contrôle régulier du serrage

FOIRE AUX QUESTIONS - TR-GTB-013 Vevor

Quel est le type de véhicule compatible avec le marchepied Vevor TR-GTB-013 ?

Ce marchepied est conçu pour les camions et SUV. Il s'adapte à la plupart des modèles utilisant des trous filetés d'usine ou des inserts. Vérifiez si votre véhicule dispose de points de montage M8 ou M6.

Les marchepieds sont-ils livrés avec tout le matériel de montage ?

Oui, le kit comprend : 2 barres de marche, 6 supports de montage, des boulons hexagonaux M8 et M6, des rondelles plates et de blocage, des écrous hexagonaux, des plaques de boulon et 2 paires de gants.

Est-il nécessaire de percer des trous pour l'installation ?

Non, ce marchepied utilise les trous filetés existants du véhicule. Si votre camion ne possède pas d'inserts filetés, le kit fournit des plaques de boulon pour une fixation par l'intérieur du bas de caisse.

Quelle est la capacité de charge maximale de ces marchepieds ?

La capacité de charge est d'environ 150 kg, ce qui est suffisant pour une utilisation normale. Ne dépassez pas cette limite et ne marchez pas sur les bords.

Comment entretenir les marchepieds Vevor TR-GTB-013 ?

Inspectez régulièrement les fixations et resserrez les boulons si nécessaire. Nettoyez la saleté et le mastic autour des points de montage. En cas de corrosion, traitez avec un produit antirouille.

Les marchepieds sont-ils résistants à la rouille ?

Ils sont en acier avec un revêtement noir, ce qui offre une résistance modérée à la corrosion. Pour une durabilité maximale, évitez l'exposition prolongée à l'eau salée et appliquez un traitement antirouille si nécessaire.

Puis-je installer ces marchepieds moi-même ?

Une installation professionnelle est recommandée, mais un bricoleur expérimenté peut le faire. Suivez attentivement les instructions, utilisez les outils appropriés et vérifiez le couple de serrage : 15 pi-lb pour les boulons M8, 6 pi-lb pour les M6.

Quelle est la procédure de montage étape par étape ?

1. Nettoyez les points de montage. 2. Fixez les supports au bas de caisse avec les plaques de boulon ou directement. 3. Glissez la barre de marche sur les supports. 4. Fixez avec les boulons M8 et rondelles. 5. Serrez au couple recommandé. Répétez de l'autre côté.

Où trouver les pièces de rechange si nécessaire ?

Contactez le service après-vente Vevor via www.vevor.com/support. Les boulons, rondelles et supports sont disponibles séparément.

Ces marchepieds sont-ils homologués pour une utilisation sur route ?

Oui, ils sont certifiés CE et UKCA, ce qui garantit leur conformité aux normes de sécurité européennes et britanniques.

MODE D'EMPLOI TR-GTB-013 Vevor

Assistance technique et certificat de garantie électronique www.vevor.com/support

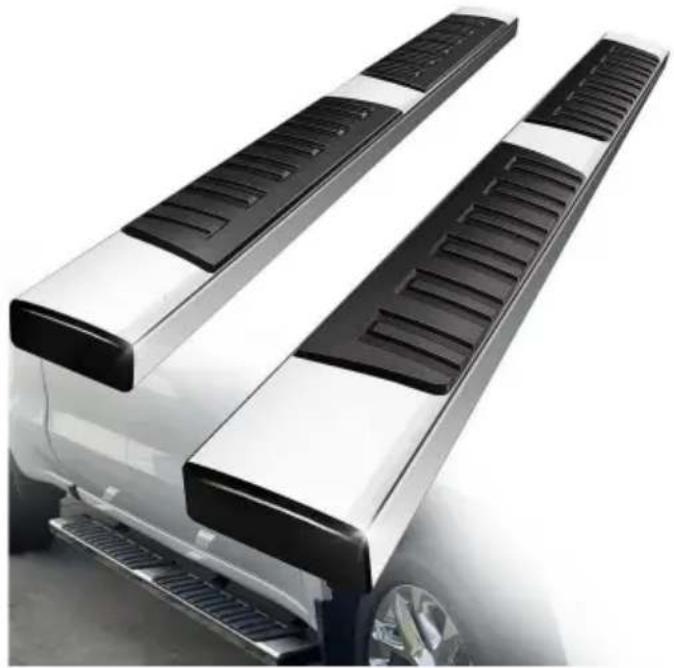

MARCHEPIEDS DE CAMION

Modèle : TR-GTB-013

Nous continuons à nous engager à vous fournir des outils à des prix compétitifs. "Économisez la moitié", "Moitié prix" ou toute autre expression similaire que nous utilisons ne représente qu'une estimation des économies dont vous pourriez bénéficier en achetant certains outils chez nous par rapport aux grandes marques et ne signifie pas nécessairement couvrir toutes les catégories d'outils proposés. par nous. Nous vous rappelons de bien vouloir vérifier attentivement lorsque vous passez une commande chez nous si vous économisez réellement la moitié par rapport aux grandes marques.

VEVOR®

TOUGH TOOLS, HALF PRICE

CAMION EN CIRCULATION

PLANCHES

Modèle : TR-GTB-013

Vous avez des questions sur les produits ? Besoin d'une assistance technique ? N'hésitez pas à nous contacter:

Assistance technique et certificat de garantie électronique www.vevor.com/support

Il s'agit des instructions originales, veuillez lire attentivement toutes les instructions du manuel avant de l'utiliser. VEVOR se réserve une interprétation claire de notre manuel d'utilisation. L'apparence du produit dépend du produit que vous avez reçu. Veuillez nous pardonner que nous ne vous informerons plus s'il y a des mises à jour technologiques ou logicielles sur notre produit.

Liste des pieces

	Qté.	Description
UN	× 6	Support de montage
B	× 12	Plaque de boulon M8
C	× 12	Boulon hexagonal M8
D	× 12	Boulon hexagonal M6
ET	× 12	Rondelle plate M8
F	× 24	Rondelle plate M6
g	× 12	Rondelle de blocage M8
H	× 12	Rondelle de blocage M6
	× 12	Écrou hexagonal M8
J.	× 12	Écrou hexagonal M6
K	× 2	Gant
Pré-installation sur la barre d'étape
L	× 12	Boulon hexagonal M8
M.	× 12	Rondelle plate M8

UN

B

C

D

ET

F

g

H

J.

K

L

M.

INSTRUCTIONS D'ENTRETIEN ET D'UTILISATION

1. Avant l'installation

Lisez attentivement ces instructions avant de commencer l'installation.

Des outils appropriés amélioreront la qualité de l'installation et réduiront le temps requis.

Si des pièces manquantes ou des dommages sont constatés, veuillez prendre une photo et nous contacter Une installation professionnelle serait fortement recommandée.

Vérification périodique pour garantir que tout le matériel de montage reste sécurisé et serré.

Étape 1

1. Localisez (3) positions de montage de chaque côté.
2. Retirez le ruban adhésif d'usine et nettoyez le mastic et la saleté autour des trous d'usine. positions de montage.
3. Nettoyez les trous filetés d'usine, le cas échéant.

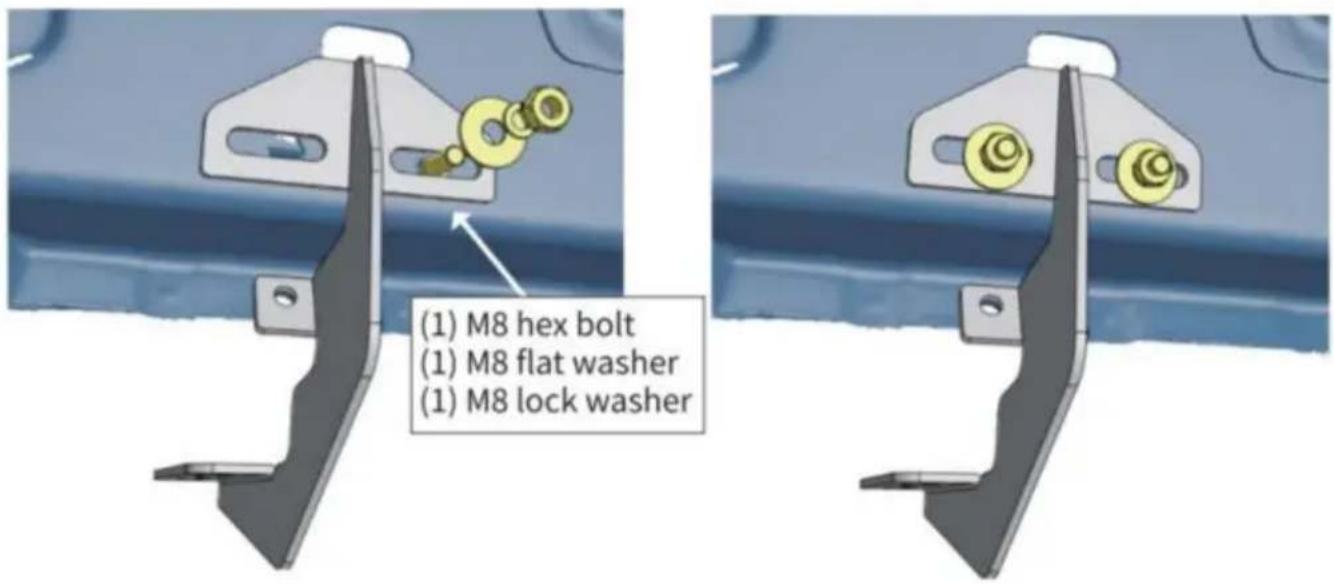

Étape 2A

Pour les modèles sans inserts filetés d'usine

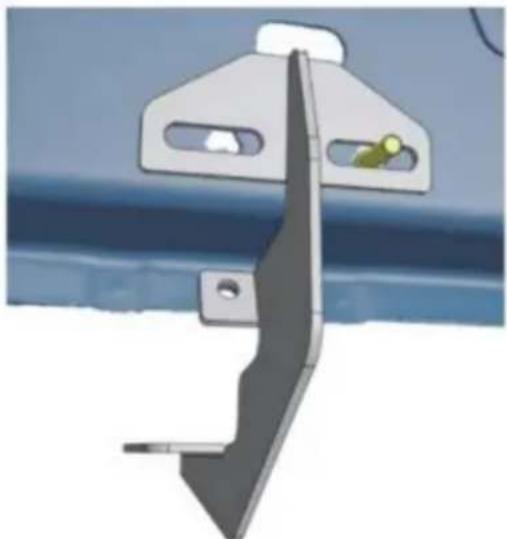

1. Fixez le support au bas de caisse intérieur et alignez les trous de montage supérieur et inférieur.
2. Prenez le filetage de la plaque à boulons M8 et insérez-le le côté plat dans les trous hexagonaux à l'intérieur panneau de culbuteur.
3. Tenez la plaque à boulons et fixez le support avec (1) rondelle plate M8, (1) rondelle frein M8, (1) écrou hexagonal M8.

1. Insérez une autre plaque de boulon M8 dans l'autre trou hexagonal et fixez le support avec (1) rondelle plate M8, (1) rondelle frein M8, (1) écrou hexagonal M8.

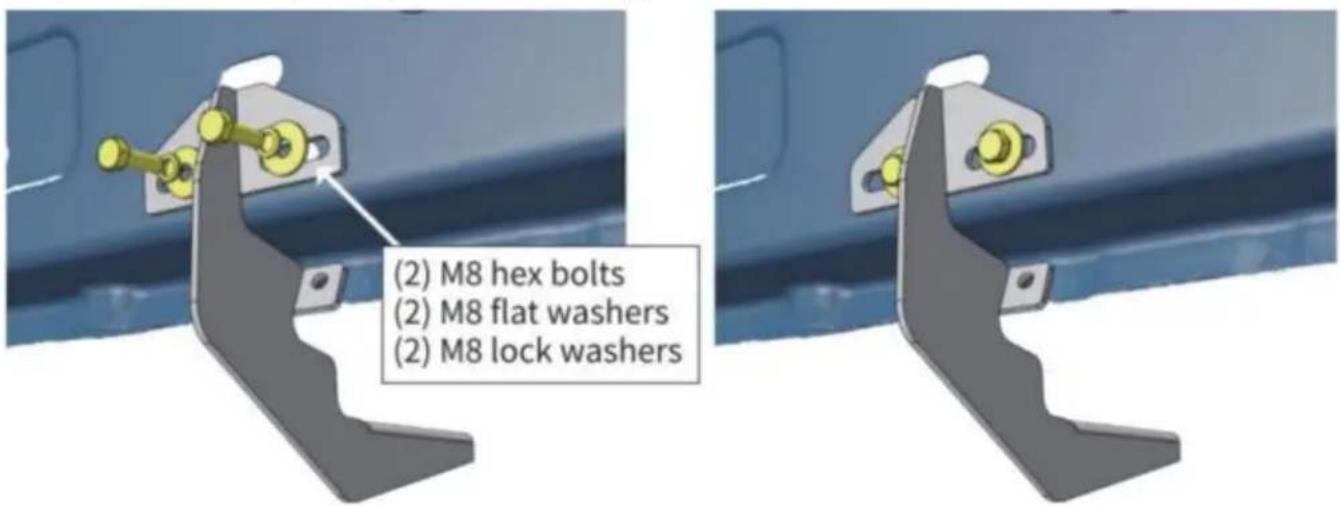

Pour les modèles avec inserts filetés d'usine

1. Pour les positions de montage avant et arrière, fixez le support à la bascule intérieure panneau.
2. Fixez le support sur le panneau à bascule avec (2) boulons hexagonaux M8, (2) rondelles plates M8, (2) rondelles de blocage M8.
3. Reportez-vous à l'étape 2A pour installer le support central.

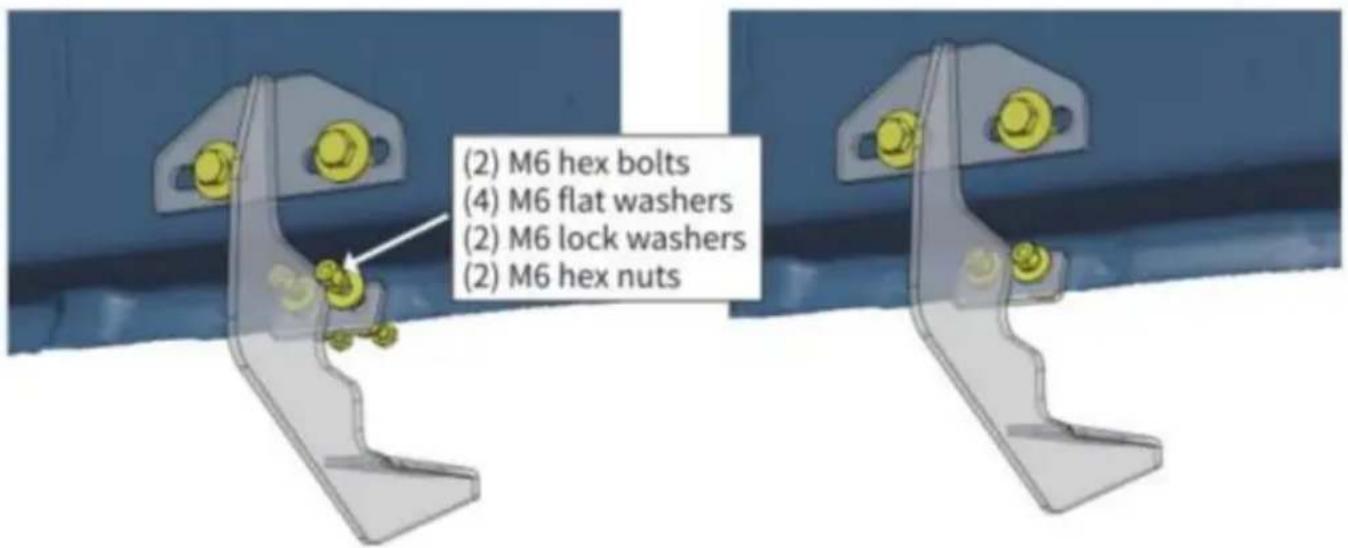

1. Faites glisser le support pour l'aligner avec les trous de montage sur la soudure par pincement.
2. Fixez le support à la soudure par pincement avec (2) boulons hexagonaux M6, (4) rondelles plates M6, (2) rondelles de blocage M6, (2) écrous hexagonaux M6.

1. Retirez les (6) boulons hexagonaux M8 et (6) les boulons plats rondelles sous la barre de marche.

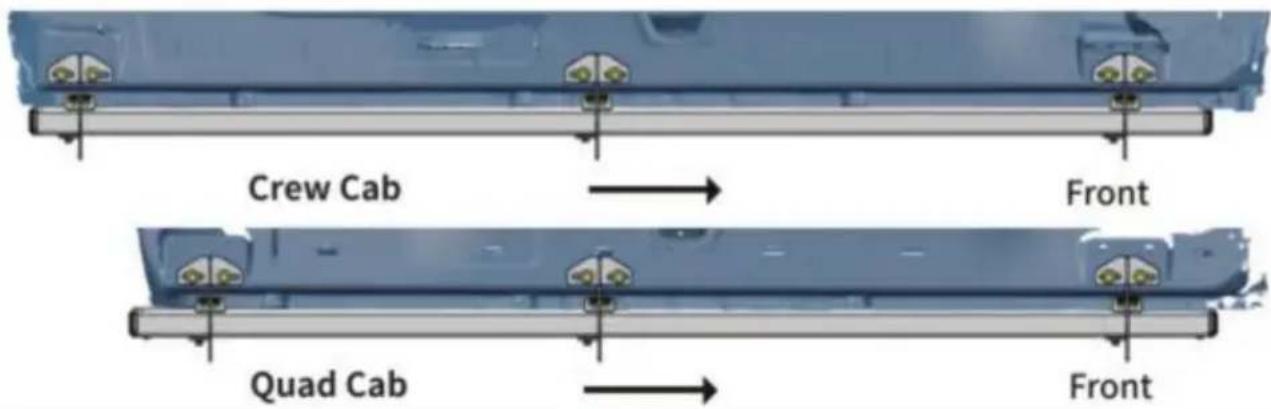

2. Faites glisser le rail de montage dans les positions appropriées.
3. Avec de l'aide, placez le marchepied sur les supports.

Fixez la barre de marche sur les supports avec (6) hexagonaux M8 boulons et (6) rondelles plates M8.

1. Répétez l'opération pour installer l'autre barre de marche latérale.

Note :

Boulon hexagonal M8(L) et rondelle plate M8(M) pré-installés sur la barre de marche.

1. Serrez les boulons et écrous hexagonaux M8 à un couple de 15 pi-lb.
2. Serrez les boulons et écrous hexagonaux M6 au couple de 6 pi-lb.
3. Répétez les étapes ci-dessus du côté passager.

Adresse : Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai Importé en

Australie : SIHAO PTY LTD. 1 ROKEVA STREETASTWOOD NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

REPRÉSENTANT CE

SHUNSHUN GmbH

Römeräcker 9 Z2021,76351

Linkenheim-Hochstetten,Allemagne Allemagne

REPRÉSENTANT

DU ROYAUME-UNI

Groupe Pooledas Ltd

Unité 5 Maison Albert Edward,

Les Pavillons Preston, Royaume-Uni

Fabriqué en Chine
