Typ produktu	Podnóżki do ciężarówek
Marka	Vevor
Model	TR-GTB-013
Materiał	Stal
Kolor	Czarny
Nośność	150 kg
Wymiary (ok.)	Długość 60-90 cm, szerokość 20-30 cm
Waga (ok.)	5-8 kg za parę
Zawartość opakowania	2 podnóżki, 6 wsporników montażowych, 12 płytek śrub, śruby M8/M6, podkładki, nakrętki, 2 pary rękawic
Instalacja	Wykorzystuje fabryczne otwory gwintowane lub wkładki, mocowanie za pomocą śrub
Konserwacja	Okresowo sprawdzać dokręcenie mocowań
Zastosowanie	Montaż boczny na ciężarówce, podnóżek do dostępu
Kraj produkcji	Chiny
Certyfikaty	CE, UKCA
Gwarancja	1 rok (wsparcie techniczne przez www.vevor.com/support)
Możliwość naprawy	Dostępne części zamienne (śruby, wsporniki)
Instrukcje bezpieczeństwa	Zalecany profesjonalny montaż, regularna kontrola dokręcenia

Często zadawane pytania - TR-GTB-013 Vevor

Jaki typ pojazdu jest kompatybilny z podnóżkiem Vevor TR-GTB-013?

Ten podnóżek jest przeznaczony do ciężarówek i SUV-ów. Pasuje do większości modeli korzystających z fabrycznych otworów gwintowanych lub wkładek. Sprawdź, czy Twój pojazd ma punkty montażowe M8 lub M6.

Czy podnóżki są dostarczane z całym osprzętem montażowym?

Tak, zestaw zawiera: 2 podnóżki, 6 wsporników montażowych, śruby sześciokątne M8 i M6, podkładki płaskie i zabezpieczające, nakrętki sześciokątne, płytki śrub oraz 2 pary rękawic.

Czy konieczne jest wiercenie otworów do instalacji?

Nie, ten podnóżek wykorzystuje istniejące otwory gwintowane pojazdu. Jeśli Twój samochód nie ma wkładek gwintowanych, zestaw dostarcza płytki śrub do mocowania od wewnątrz podwozia.

Jaka jest maksymalna nośność tych podnóżków?

Nośność wynosi około 150 kg, co jest wystarczające do normalnego użytkowania. Nie przekraczaj tego limitu i nie stawaj na krawędziach.

Jak konserwować podnóżki Vevor TR-GTB-013?

Regularnie sprawdzaj mocowania i dokręcaj śruby w razie potrzeby. Czyść brud i kit wokół punktów montażowych. W przypadku korozji zastosuj środek antykorozyjny.

Czy podnóżki są odporne na rdzę?

Są wykonane ze stali z czarnym pokryciem, co zapewnia umiarkowaną odporność na korozję. Dla maksymalnej trwałości unikaj długotrwałego narażenia na słoną wodę i w razie potrzeby zastosuj środek antykorozyjny.

Czy mogę samodzielnie zamontować te podnóżki?

Zalecany jest profesjonalny montaż, ale doświadczony majsterkowicz może to zrobić. Uważnie postępuj zgodnie z instrukcjami, używaj odpowiednich narzędzi i sprawdź moment dokręcania: 15 ft-lb dla śrub M8, 6 ft-lb dla M6.

Jaka jest procedura montażu krok po kroku?

1. Oczyść punkty montażowe. 2. Zamocuj wsporniki do podwozia za pomocą płytek śrub lub bezpośrednio. 3. Nasuń podnóżek na wsporniki. 4. Zabezpiecz śrubami M8 i podkładkami. 5. Dokręć zalecanym momentem. Powtórz po drugiej stronie.

Gdzie znaleźć części zamienne w razie potrzeby?

Skontaktuj się z serwisem posprzedażnym Vevor przez www.vevor.com/support. Śruby, podkładki i wsporniki są dostępne osobno.

Czy te podnóżki są homologowane do użytku drogowego?

Tak, są certyfikowane CE i UKCA, co gwarantuje zgodność z europejskimi i brytyjskimi normami bezpieczeństwa.

INSTRUKCJA OBSŁUGI TR-GTB-013 Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

NAKŁADKI DO SAMOCHODÓW CIĘŻAROWYCH

MODEL:TR-GTB-013

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie. „Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie szacunkową oszczędność, jaką możesz zyskać kupując u nas określone narzędzia w porównaniu z głównymi najlepszymi markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy, aby podczas składania zamówienia u nas dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z czołowymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

JAZDA CIĘŻARÓWKA

DESKI

MODEL:TR-GTB-013

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Śmiało możesz się z nami skontaktować:

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.

Lista części

	Ilość	Opis
A	×6	Uchwyt montażowy
B	×12	Płytka ze śrubą M8
C	×12	Śruba sześciokątna M8
D	×12	Śruba sześciokątna M6
I	×12	Podkładka płaska M8
F	×24	Podkładka płaska M6
G	×12	Podkładka zabezpieczająca M8
H	×12	Podkładka zabezpieczająca M6
I	×12	Nakrętka sześciokątna M8
J	×12	Nakrętka sześciokątna M6
K	×2	Rękawica
Wstępnie zainstaluj na pasku schodkowym
L	×12	Śruba sześciokątna M8
M	×12	Podkładka płaska M8

A

B

C

D

I

F

G

H

I

J

K

L

M

INSTRUKCJA OBSŁUGI I UŻYTKOWANIA

1. Przed instalacją

Przeczytaj uważnie niniejszą instrukcję przed rozpoczęciem instalacji.

Odpowiednie narzędzia poprawią jakość montażu i skrócą czas jego montażu.

W przypadku stwierdzenia brakujących części lub jakichkolwiek uszkodzeń, prosimy o zrobienie zdjęcia i skontaktowanie się z nami

Profesjonalny montaż byłby wysoce zalecany.

Okresowa kontrola, aby upewnić się, że wszystkie elementy montażowe są bezpieczne i szczelne.

Krok 1

1. Zlokalizować (3) pozycje montażowe z każdej strony.

2. Usuń fabryczną taśmę i oczyść uszczelniacz i brud wokół fabrycznych otworów pozycje montażowe.

3. Wyczyść fabryczne otwory gwintowane, jeśli są na wyposażeniu.

Krok 2A

Do modeli bez fabrycznych wkładek gwintowych

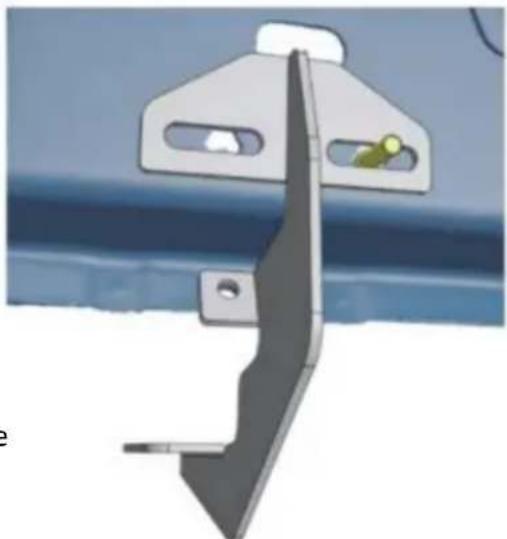

1. Przymocuj wspornik do wewnętrznego panelu wahacza i wyrównaj górne i dolne otwory montażowe.

2. Weź gwint płytki śruby M8 i włóż go płaską stronę do sześciokątnych otworów po wewnętrznej stronie panel wahacza.

3. Przytrzymaj płytkę śruby i zabezpiecz wspornik za pomocą

(1) Podkładka płaska M8, (1) Podkładka zabezpieczająca M8, (1) Nakrętka sześciokątna M8.

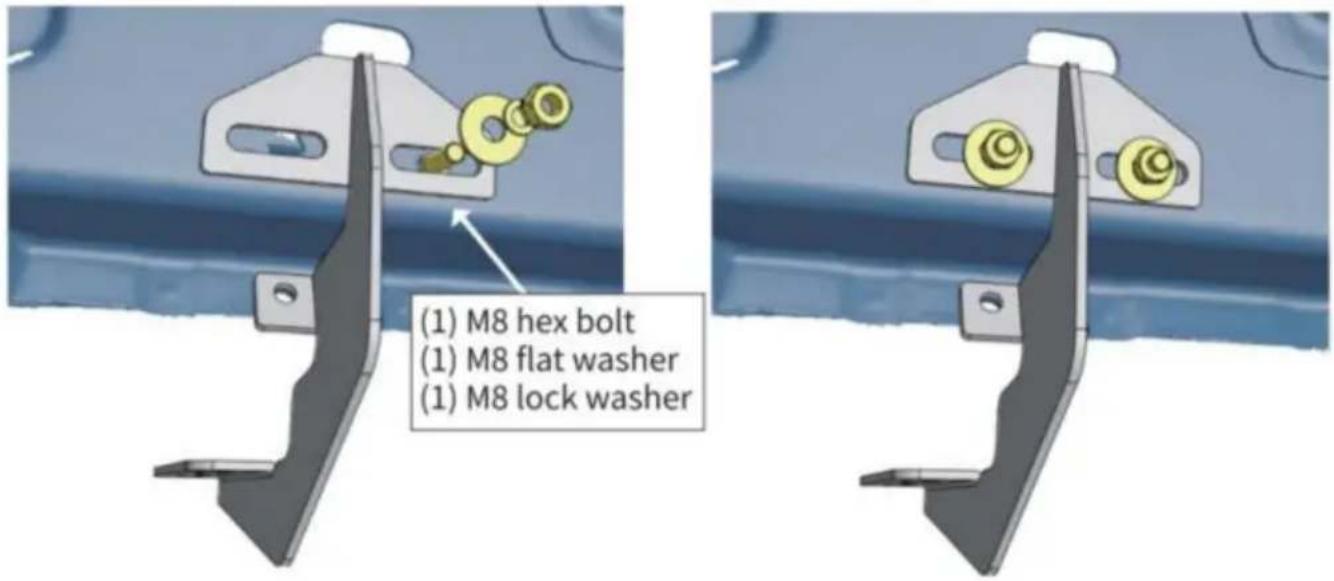

1. Włóż kolejną płytkę śruby M8 do drugiego sześciokątnego otworu i zabezpiecz wspornik z (1) podkładką płaską M8, (1) podkładką zabezpieczającą M8, (1) nakrętką sześciokątną M8.

Do modeli z fabrycznymi wkładkami gwintowymi

1. W przypadku przednich i tylnych pozycji montażowych przymocuj wspornik do wewnętrznego wahacza płyta.

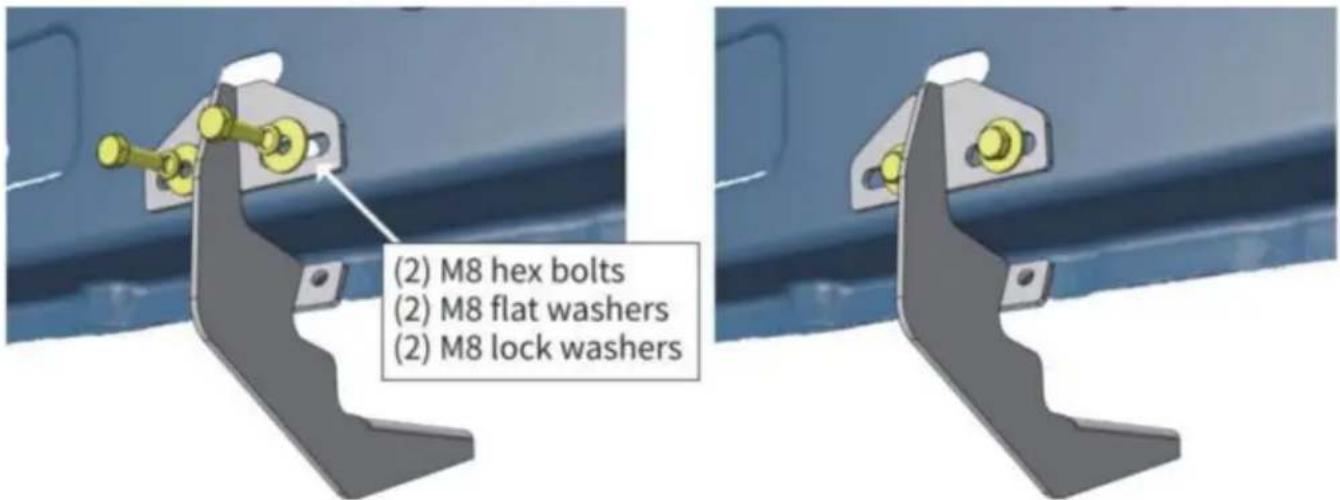

2. Przymocuj wspornik do panelu wahacza za pomocą (2) śrub sześciokątnych M8, (2) podkładek płaskich M8, (2) podkładek zabezpieczających M8.
3. Aby zamontować wspornik środkowy, przejdź do kroku 2A.

1. Przesuń wspornik tak, aby zrównał się z otworami montażowymi na zgrzeinie zaciskowej.

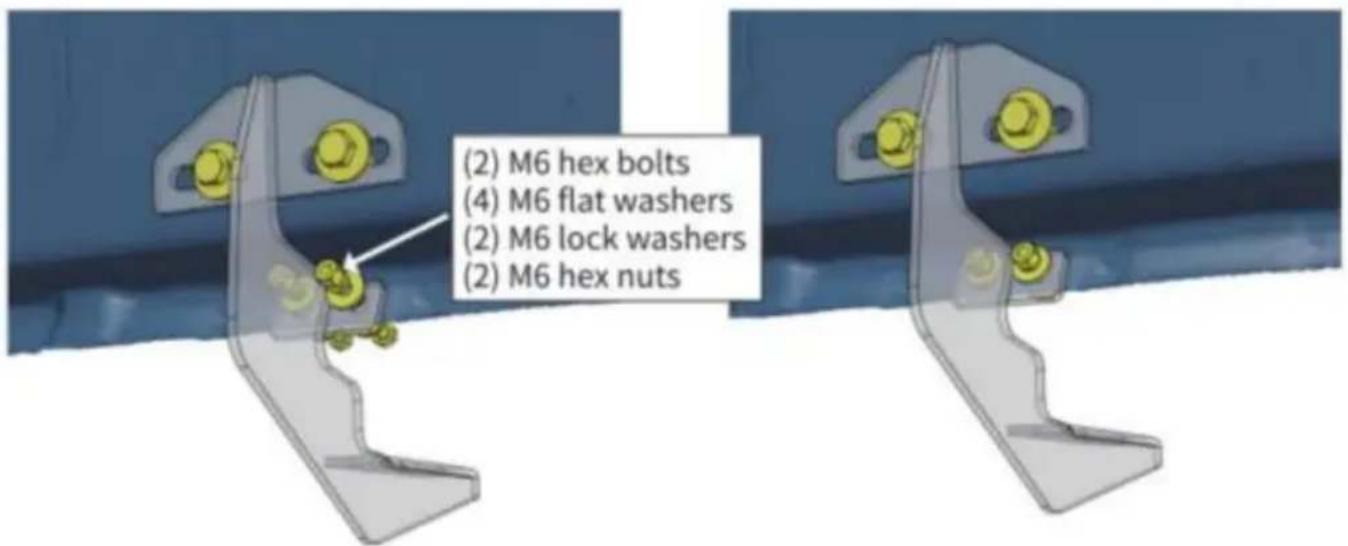

2. Przymocuj wspornik do spoiny zaciskowej za pomocą (2) śrub sześciokątnych M6, (4) podkładek płaskich M6, (2) podkładek zabezpieczających M6, (2) nakrętek sześciokątnych M6.

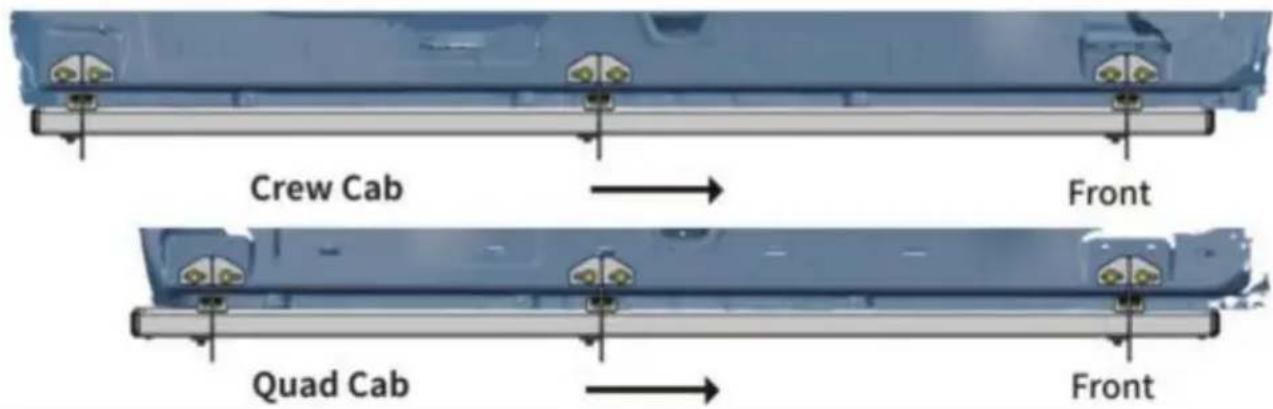

1. Usuń (6) śruby sześciokątne M8 i płaską część (6) M8 podkładki pod poręczą stopnia.
2. Przesuń szynę montażową do odpowiednich pozycji.
3. Z pomocą podnieś poręcz do wsporników.

Zamocuj drążek schodkowy na wspornikach za pomocą (6) sześciokąta M8 śruby i (6) płaskie podkładki M8.
4. Powtórz tę czynność, aby zamontować stopień po drugiej stronie.

Notatka :

Śruba sześciokątna M8(L) i podkładka płaska M8(M) są wstępnie zamontowane na wsporniku stopnia.

1. Dokręcić śruby i nakrętki sześciokątne M8 momentem obrotowym 15 ft-lbs.
2. Dokręcić śruby i nakrętki sześciokątne M6 momentem obrotowym 6 ft-lbs.
3. Powtórz powyższe kroki po stronie pasażera.
