Tipo di prodotto	Pedane per camion
Marca	Vevor
Modello	TR-GTB-013
Materiale	Acciaio
Colore	Nero
Capacità di carico	150 kg
Dimensioni (circa)	Lunghezza 60-90 cm, larghezza 20-30 cm
Peso (circa)	5-8 kg per paio
Contenuto della confezione	2 barre pedane, 6 supporti di montaggio, 12 piastre per bulloni, bulloni M8/M6, rondelle, dadi, 2 paia di guanti
Installazione	Utilizza i fori filettati di fabbrica o inserti, fissaggio con bulloni
Manutenzione	Controllare periodicamente il serraggio dei fissaggi
Utilizzo	Montaggio laterale su camion, pedana per l'accesso
Paese di fabbricazione	Cina
Certificazioni	CE, UKCA
Garanzia	1 anno (assistenza tecnica via www.vevor.com/support)
Riparabilità	Pezzi di ricambio disponibili (bulloni, supporti)
Istruzioni di sicurezza	Installazione professionale raccomandata, controllo regolare del serraggio

Domande frequenti - TR-GTB-013 Vevor

Qual è il tipo di veicolo compatibile con la pedana Vevor TR-GTB-013?

Questa pedana è progettata per camion e SUV. Si adatta alla maggior parte dei modelli che utilizzano fori filettati di fabbrica o inserti. Verifica se il tuo veicolo dispone di punti di montaggio M8 o M6.

Le pedane vengono fornite con tutto il materiale di montaggio?

Sì, il kit include: 2 barre pedane, 6 supporti di montaggio, bulloni esagonali M8 e M6, rondelle piatte e di bloccaggio, dadi esagonali, piastre per bulloni e 2 paia di guanti.

È necessario forare dei fori per l'installazione?

No, questa pedana utilizza i fori filettati esistenti del veicolo. Se il tuo camion non ha inserti filettati, il kit fornisce piastre per bulloni per il fissaggio dall'interno del sottoscocca.

Qual è la capacità di carico massima di queste pedane?

La capacità di carico è di circa 150 kg, sufficiente per un uso normale. Non superare questo limite e non camminare sui bordi.

Come si mantengono le pedane Vevor TR-GTB-013?

Ispezionare regolarmente i fissaggi e serrare i bulloni se necessario. Pulire lo sporco e il mastice attorno ai punti di montaggio. In caso di corrosione, trattare con un prodotto antiruggine.

Le pedane sono resistenti alla ruggine?

Sono in acciaio con un rivestimento nero, che offre una moderata resistenza alla corrosione. Per la massima durata, evitare l'esposizione prolungata all'acqua salata e applicare un trattamento antiruggine se necessario.

Posso installare queste pedane da solo?

Si consiglia un'installazione professionale, ma un appassionato di fai-da-te esperto può farlo. Seguire attentamente le istruzioni, utilizzare gli strumenti appropriati e verificare la coppia di serraggio: 15 pi-lb per i bulloni M8, 6 pi-lb per gli M6.

Qual è la procedura di montaggio passo dopo passo?

1. Pulire i punti di montaggio. 2. Fissare i supporti al sottoscocca con le piastre per bulloni o direttamente. 3. Infilare la barra pedana sui supporti. 4. Fissare con bulloni M8 e rondelle. 5. Serrare alla coppia raccomandata. Ripetere dall'altro lato.

Dove trovare i pezzi di ricambio se necessario?

Contatta il servizio post-vendita Vevor tramite www.vevor.com/support. Bulloni, rondelle e supporti sono disponibili separatamente.

Queste pedane sono omologate per l'uso su strada?

Sì, sono certificate CE e UKCA, garantendo la conformità agli standard di sicurezza europei e britannici.

MANUALE UTENTE TR-GTB-013 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

PEDALINI PER CAMION

MODELLO:TR-GTB-013

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

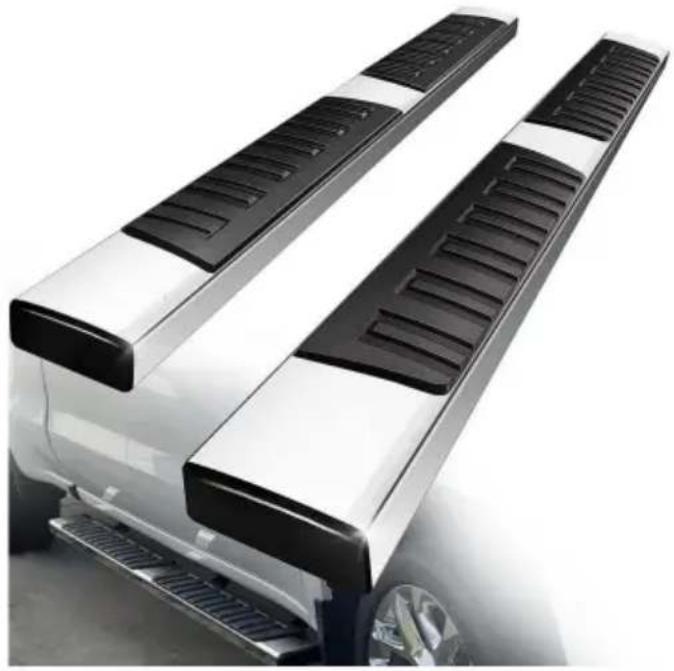

CAMION IN CORSA SCHEDE

MODELLO:TR-GTB-013

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

Elenco delle parti

	Qtà.	Descrizione
UN	×6	Staffa di fissaggio
B	×12	Piastra con bullone M8
C	×12	Bullone esagonale M8
D	×12	Bullone esagonale M6
E	×12	Rondella piatta M8
F	×24	Rondella piatta M6
G	×12	Rondella di sicurezza M8
H	×12	Rondella di sicurezza M6
	×12	Dado esagonale M8
J	×12	Dado esagonale M6
K	×2	Guanto
Preinstallare sulla Step Bar
I	×12	Bullone esagonale M8
M	×12	Rondella piatta M8

UN

B

C

D

E

F

G

H

J

K

|

M

ISTRUZIONI PER LA CURA E L'USO

1. Prima dell'installazione

Leggere attentamente queste istruzioni prima di iniziare l'installazione.

Strumenti adeguati miglioreranno la qualità dell'installazione e ridurranno il tempo richiesto.

Se si riscontrano parti mancanti o danni, scattare una foto e contattarci

L'installazione professionale sarebbe altamente raccomandata.

Controllo periodico per garantire che tutto l'hardware di montaggio rimanga sicuro e stretto.

Passo 1

1. Individuare (3) posizioni di montaggio su ciascun lato.

2. Rimuovere il nastro di fabbrica e pulire il sigillante e lo sporco attorno ai fori di fabbrica posizioni di montaggio.

3. Pulire i fori filettati di fabbrica, se presenti.

Passaggio 2A

Per modelli senza inserti filettati di fabbrica

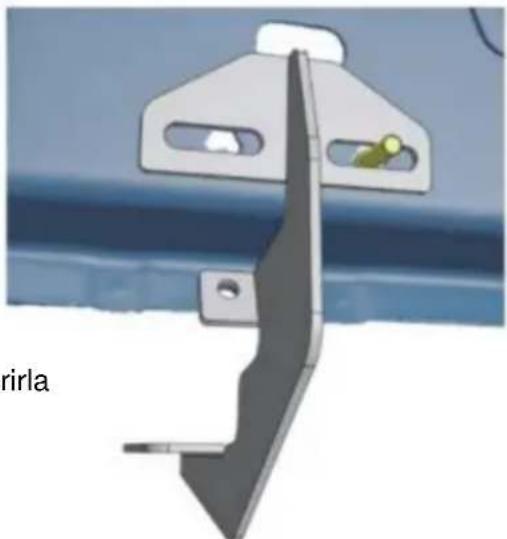

1. Fissare la staffa al pannello basculante interno e allineare i fori di montaggio superiore e inferiore.

2. Prendere la filettatura della piastra del bullone M8 e inserirla il lato piatto nei fori esagonali interni

pannello basculante.

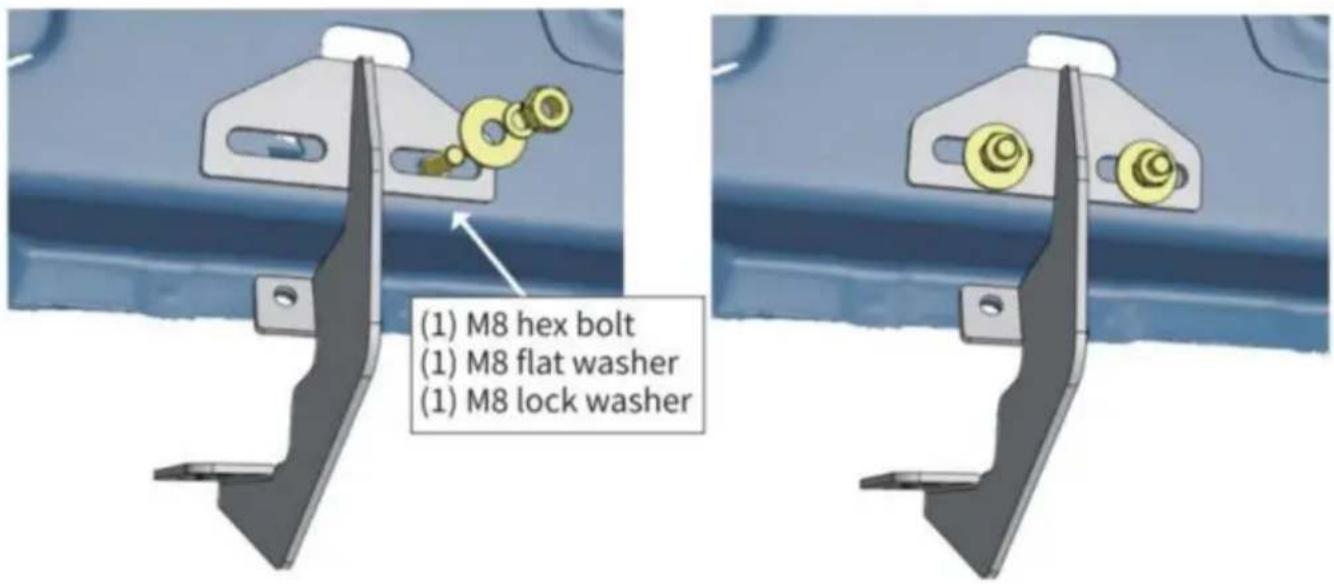

1. Tenere la piastra del bullone e fissare la staffa con

(1) Rondella piatta M8, (1) Rondella di sicurezza M8, (1) Dado esagonale M8.

1. Inserire un'altra piastra con bullone M8 nell'altro foro esagonale e fissare la staffa con (1) rondella piatta M8, (1) rondella di sicurezza M8, (1) dado esagonale M8.

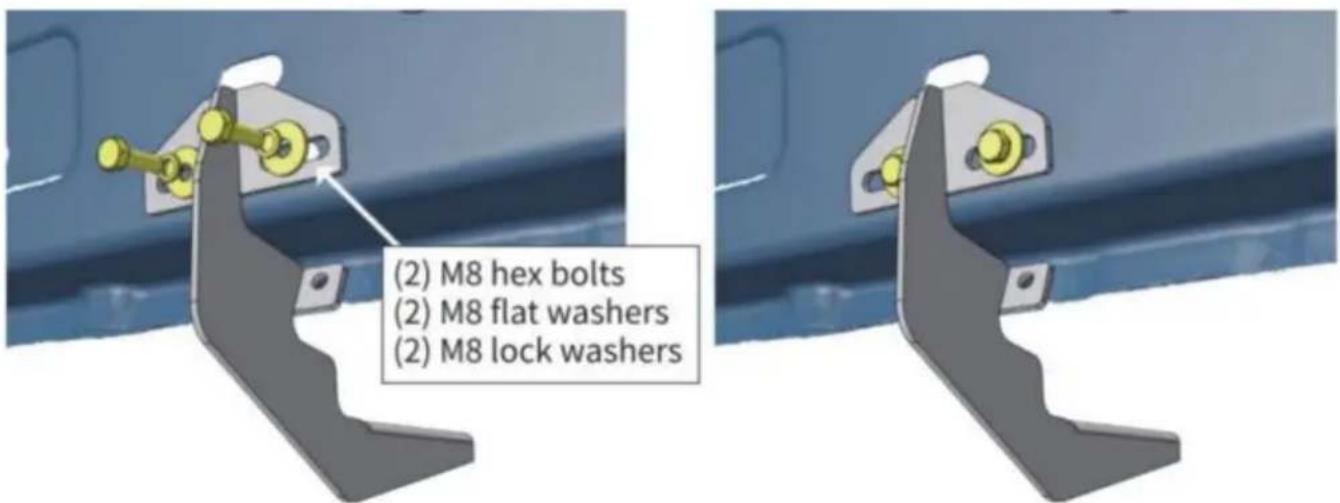

Per modelli con inserti filettati di fabbrica

1. Per le posizioni di montaggio anteriore e posteriore, fissare la staffa al bilanciere interno pannello.
2. Fissare la staffa sul pannello basculante con (2) bulloni esagonali M8, (2) rondelle piatte M8, (2) rondelle di sicurezza M8.
3. Fare riferimento al passaggio 2A per installare la staffa centrale.

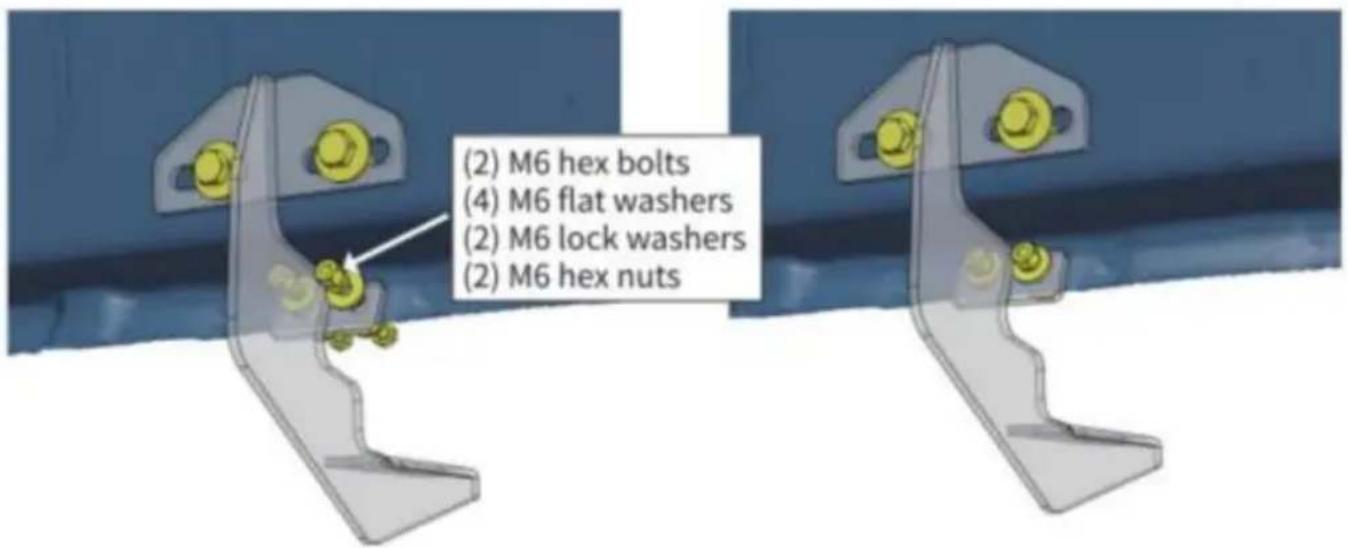

1. Far scorrere la staffa per allinearla ai fori di montaggio sulla saldatura a pizzico.
2. Fissare la staffa per saldare con (2) bulloni esagonali M6, (4) rondelle piatte M6, (2) rondelle di sicurezza M6, (2) dadi esagonali M6.

1. Rimuovere (6) bulloni esagonali M8 e (6) piatti M8 rondelle sotto la barra del gradino.

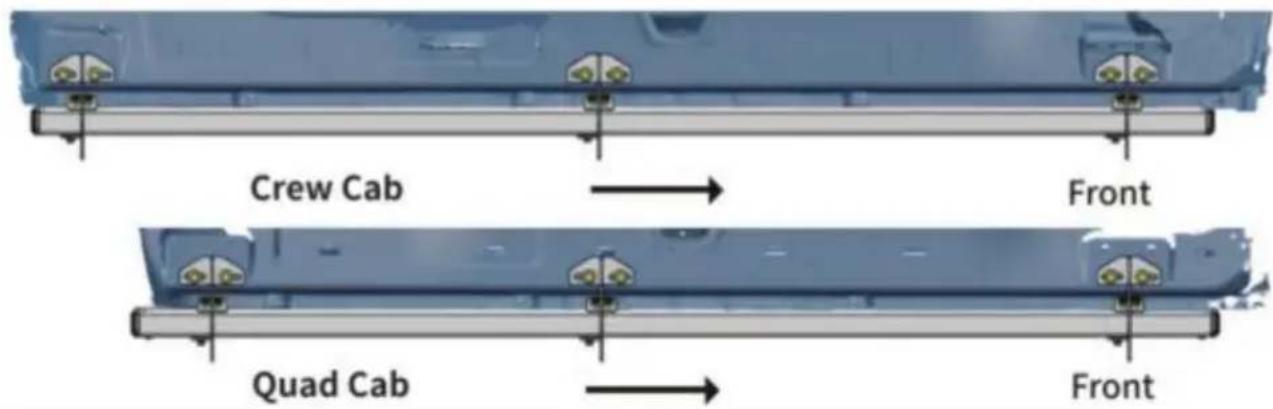

2. Far scorrere la guida di montaggio nelle posizioni corrette.

3. Con l'aiuto, portare la barra a gradino tra parentesi.
   Fissare la barra gradino sulle staffe con (6) M8 esagonale bulloni e (6) rondelle piatte M8.

4. Ripetere l'operazione per installare l'altra barra del gradino laterale.

Bullone esagonale M8(L) e rondella piatta M8(M) preinstallati sulla barra a gradino.

1. Serrare i bulloni e i dadi esagonali M8 alla coppia di 15 piedi/libbre.
2. Stringere i bulloni e i dadi esagonali M6 alla coppia di 6 piedi-libbre.
3. Ripetere i passaggi precedenti sul lato passeggero.
