TR-GTB-013 - Autozubehör Vevor - Kostenlose Bedienungsanleitung

Produkttyp	LKW-Trittstufen
Marke	Vevor
Modell	TR-GTB-013
Material	Stahl
Farbe	Schwarz
Tragfähigkeit	150 kg
Abmessungen (ca.)	Länge 60-90 cm, Breite 20-30 cm
Gewicht (ca.)	5-8 kg pro Paar
Packungsinhalt	2 Trittstufen, 6 Montagehalterungen, 12 Bolzenplatten, M8/M6 Bolzen, Unterlegscheiben, Muttern, 2 Paar Handschuhe
Montage	Verwendung werkseitiger Gewindelöcher oder Einsätze, Befestigung mit Bolzen
Wartung	Regelmäßige Überprüfung des Anzugs der Befestigungen
Verwendung	Seitliche Montage am LKW, Trittstufe für den Zugang
Herstellungsland	China
Zertifizierungen	CE, UKCA
Garantie	1 Jahr (technische Unterstützung über www.vevor.com/support)
Reparierbarkeit	Ersatzteile erhältlich (Bolzen, Halterungen)
Sicherheitshinweise	Professionelle Installation empfohlen, regelmäßige Überprüfung des Anzugs

Häufig gestellte Fragen - TR-GTB-013 Vevor

Welcher Fahrzeugtyp ist mit der Trittstufe Vevor TR-GTB-013 kompatibel?

Diese Trittstufe ist für LKW und SUVs konzipiert. Sie passt zu den meisten Modellen, die werkseitige Gewindelöcher oder Einsätze verwenden. Überprüfen Sie, ob Ihr Fahrzeug über M8- oder M6-Montagepunkte verfügt.

Werden die Trittstufen mit sämtlichem Montagematerial geliefert?

Ja, das Kit enthält: 2 Trittstufen, 6 Montagehalterungen, M8- und M6-Sechskantschrauben, Flach- und Sicherungsscheiben, Sechskantmuttern, Bolzenplatten und 2 Paar Handschuhe.

Ist es notwendig, Löcher für die Montage zu bohren?

Nein, diese Trittstufe verwendet die vorhandenen Gewindelöcher des Fahrzeugs. Falls Ihr LKW keine Gewindeeinsätze hat, liefert das Kit Bolzenplatten zur Befestigung von der Innenseite der Karosserieunterkante.

Was ist die maximale Tragfähigkeit dieser Trittstufen?

Die Tragfähigkeit beträgt etwa 150 kg, was für den normalen Gebrauch ausreichend ist. Überschreiten Sie diese Grenze nicht und treten Sie nicht auf die Kanten.

Wie warte ich die Trittstufen Vevor TR-GTB-013?

Überprüfen Sie regelmäßig die Befestigungen und ziehen Sie die Schrauben bei Bedarf nach. Reinigen Sie Schmutz und Dichtmasse um die Montagepunkte. Bei Korrosion mit einem Rostschutzmittel behandeln.

Sind die Trittstufen rostbeständig?

Sie bestehen aus Stahl mit einer schwarzen Beschichtung, was einen mäßigen Korrosionsschutz bietet. Für maximale Haltbarkeit vermeiden Sie längere Einwirkung von Salzwasser und tragen Sie bei Bedarf Rostschutzmittel auf.

Kann ich diese Trittstufen selbst installieren?

Eine professionelle Installation wird empfohlen, aber ein erfahrener Heimwerker kann dies tun. Befolgen Sie sorgfältig die Anleitung, verwenden Sie geeignetes Werkzeug und überprüfen Sie das Anzugsmoment: 15 lb-ft für M8-Schrauben, 6 lb-ft für M6-Schrauben.

Wie ist die Schritt-für-Schritt-Montageanleitung?

1. Reinigen Sie die Montagepunkte. 2. Befestigen Sie die Halterungen an der Karosserieunterkante mit den Bolzenplatten oder direkt. 3. Schieben Sie die Trittstufe auf die Halterungen. 4. Befestigen Sie mit M8-Schrauben und Unterlegscheiben. 5. Ziehen Sie mit dem empfohlenen Drehmoment an. Wiederholen Sie auf der anderen Seite.

Wo finde ich bei Bedarf Ersatzteile?

Kontaktieren Sie den Vevor-Kundendienst über www.vevor.com/support. Schrauben, Unterlegscheiben und Halterungen sind separat erhältlich.

Sind diese Trittstufen für den Straßenverkehr zugelassen?

Ja, sie sind CE- und UKCA-zertifiziert, was ihre Konformität mit den europäischen und britischen Sicherheitsstandards gewährleistet.

BEDIENUNGSANLEITUNG TR-GTB-013 Vevor

Technischer Support und E-Garantiezertifikat www.vevor.com/support

LKW-Trittbretter

MODELL:TR-GTB-013

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche von uns verwendete Ausdrücke stellen lediglich eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Top-Marken erzielen könnten, und bedeuten nicht unbedingt, dass alle angebotenen Werkzeugkategorien abgedeckt werden von uns. Bitte prüfen Sie bei Ihrer Bestellung sorgfältig, ob Sie im Vergleich zu den Top-Marken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

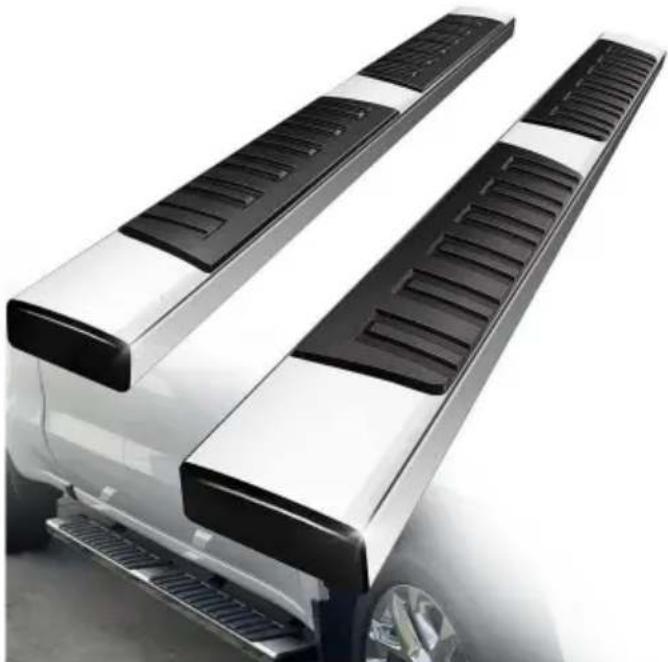

LKW-LAUF BOARDS

MODELL:TR-GTB-013

Haben Sie Fragen zum Produkt? Benötigen Sie technische Unterstützung? Sie können uns gerne kontaktieren:

Technischer Support und E-Garantiezertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Bedienungsanleitungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Aussehen des Produkts hängt von dem Produkt ab, das Sie erhalten haben. Bitte entschuldigen Sie, dass wir Sie nicht erneut informieren, wenn es zu unserem Produkt technische oder Software-Updates gibt.

Liste der Einzelteile

	Menge.	Beschreibung
A	×6	Montagehalterung
B	×12	M8-Schraubenplatte
C	×12	M8 Sechskantschraube
D	×12	M6 Sechskantschraube
UND	×12	M8-Unterlegscheibe
F	×24	M6-Unterlegscheibe
G	×12	M8 Sicherungsscheibe
H	×12	M6 Sicherungsscheibe
	×12	M8 Sechskantmutter
J	×12	M6 Sechskantmutter
K	×2	Handschuh
Vorinstallation auf der Trittleiste
L	×12	M8 Sechskantschraube
M	×12	M8-Unterlegscheibe

A

B

C

D

UND

F

G

H

J

K

L

M

PFLEGE- UND GEBRAUCHSANWEISUNGEN

1. Vor der Installation

Lesen Sie diese Anleitung sorgfältig durch, bevor Sie mit der Installation beginnen.

Die richtigen Werkzeuge verbessern die Qualität der Installation und verkürzen den Zeitaufwand.

Sollten fehlende Teile oder Schäden festgestellt werden, machen Sie bitte ein Foto und kontaktieren Sie uns

Eine professionelle Installation wäre sehr zu empfehlen.

Regelmäßige Überprüfung, um sicherzustellen, dass alle Montageteile sicher und fest sitzen.

Schritt 1

1. Suchen Sie (3) Montagepositionen auf jeder Seite.
2. Entfernen Sie das werkseitige Klebeband und entfernen Sie das Dichtmittel und den Schmutz um die werkseitigen Löcher herum Montagepositionen.
3. Reinigen Sie die werkseitigen Gewindelöcher, sofern vorhanden.

Schritt 2A

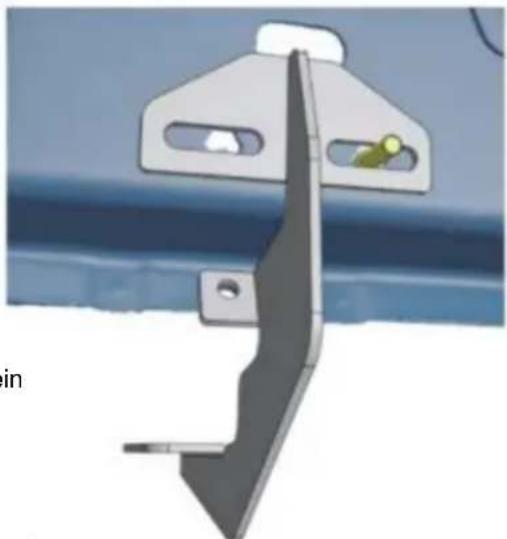

Für Modelle ohne werkseitige Gewindeeinsätze

1. Befestigen Sie die Halterung am inneren Schweller und Richten Sie die oberen und unteren Befestigungslöcher aus.
2. Nehmen Sie das Gewinde der M8-Bolzenplatte und setzen Sie es ein stecken Sie die flache Seite in die Sechskantlöcher an der Innenseite Schweller.

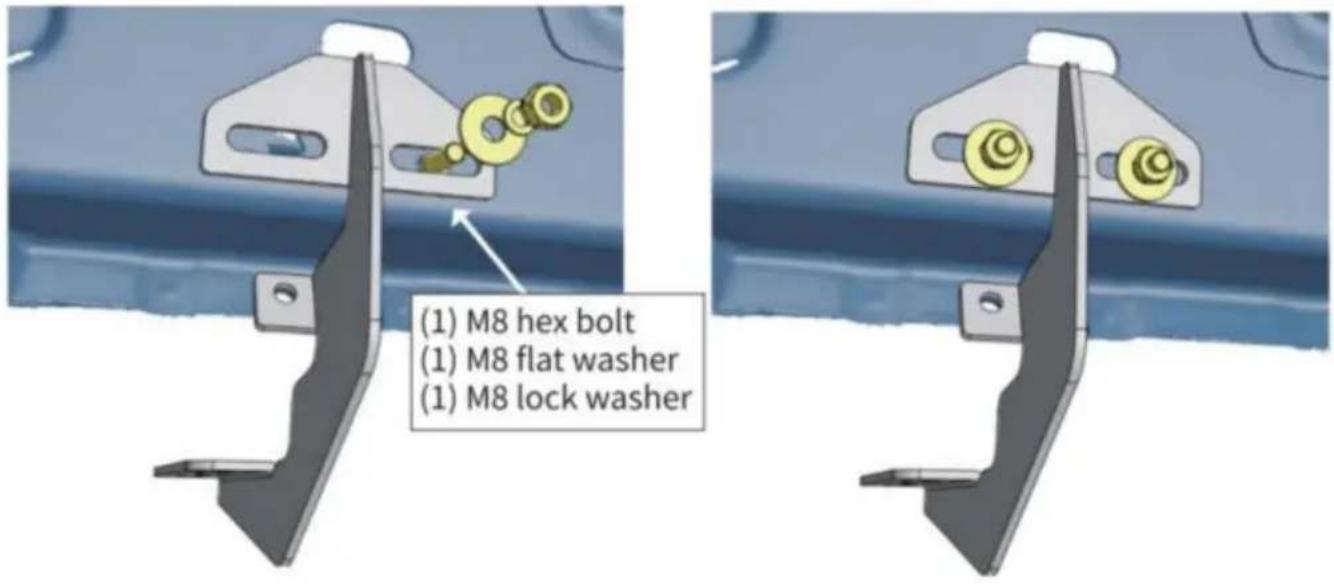

3. Halten Sie die Bolzenplatte fest und befestigen Sie die Halterung damit (1) M8-Unterlegscheibe, (1) M8-Sicherungsscheibe, (1) M8-Sechskantmutter.

1. Setzen Sie eine weitere M8-Schraubenplatte in das andere Sechskantloch ein und befestigen Sie die Halterung mit (1) M8-Unterlegscheibe, (1) M8-Sicherungsscheibe, (1) M8-Sechskantmutter.

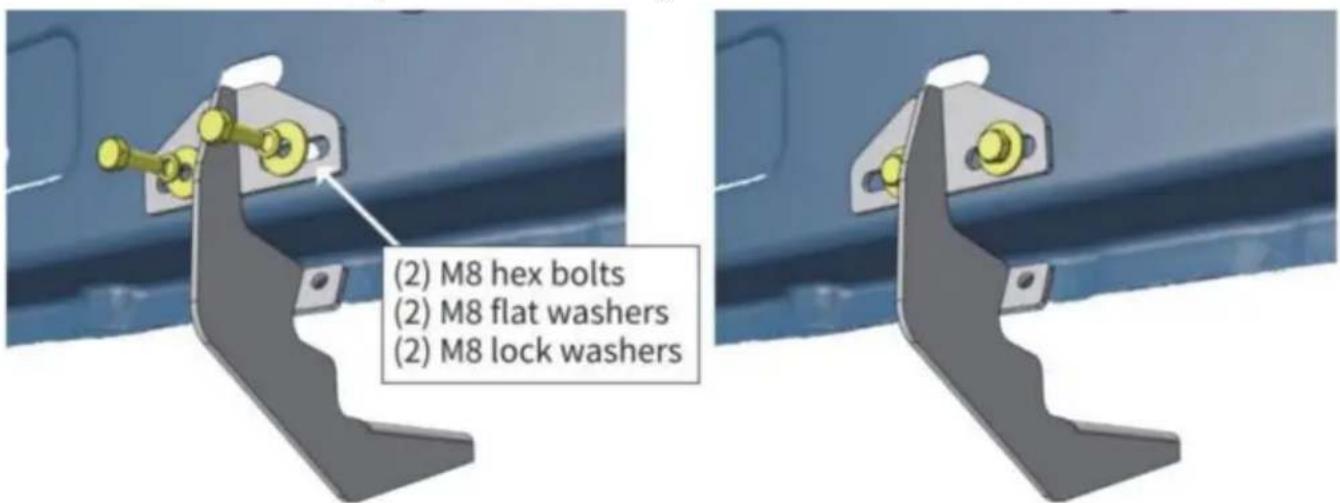

Für Modelle mit werkseitigen Gewindeeinsätzen

1. Befestigen Sie für die vordere und hintere Montageposition die Halterung am inneren Schweller Panel.
2. Befestigen Sie die Halterung am Schweller mit (2) M8-Sechskantschrauben, (2) M8-Unterlegscheiben und (2) M8-Sicherungsscheiben.
3. Beziehen Sie sich auf Schritt 2A, um die mittlere Halterung zu installieren.

1. Schieben Sie die Halterung so, dass sie mit den Befestigungslöchern an der Quetschnaht ausgerichtet ist.
2. Befestigen Sie die Halterung mit (2) M6-Sechskantschrauben, (4) M6-Unterlegscheiben, (2) M6-Sicherungsscheiben und (2) M6-Sechskantmuttern an der Quetschschweißung.

1. Entfernen Sie (6) M8-Sechskantschrauben und (6) M8-Flachschrauben Unterlegscheiben unter der Trittleiste.

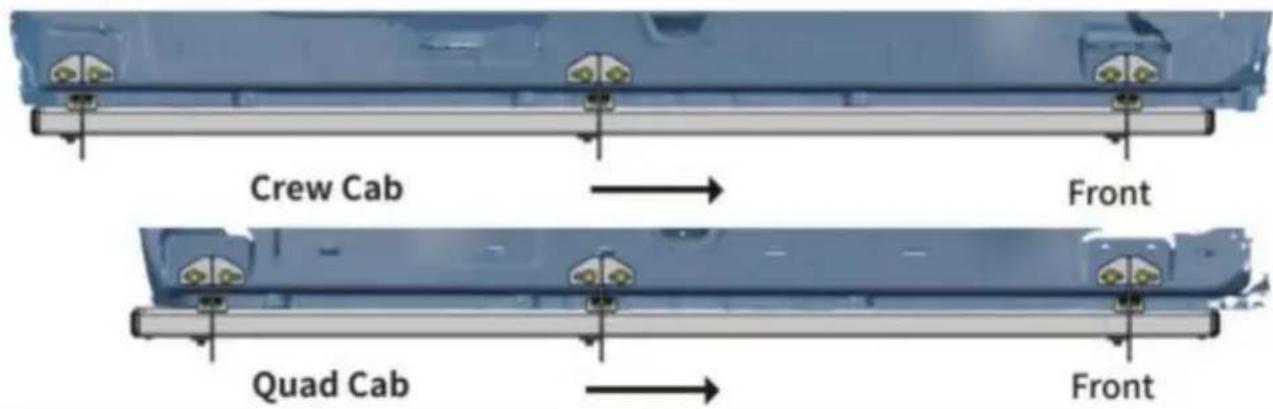

2. Schieben Sie die Montageschiene in die richtige Position.
3. Mit Hilfe die Trittleiste an die Halterungen heranführen.

Befestigen Sie die Trittleiste mit (6) M8-Sechskant an den Halterungen Schrauben und (6) M8-Unterlegscheiben.

1. Wiederholen Sie den Vorgang, um die andere seitliche Trittleiste zu installieren.

M8(L)-Sechskantschraube und M8(M)-Unterlegscheibe an der Stufenstange vorinstallieren.

1. Ziehen Sie die M8-Sechskantschrauben und -muttern mit einem Drehmoment von 15 ft lbs an.
2. Ziehen Sie die M6-Sechskantschrauben und -muttern mit einem Drehmoment von 6 ft lbs an.
3. Wiederholen Sie die oben genannten Schritte auf der Beifahrerseite.
